arcgis做坡度坡向
arcgis坡向提取

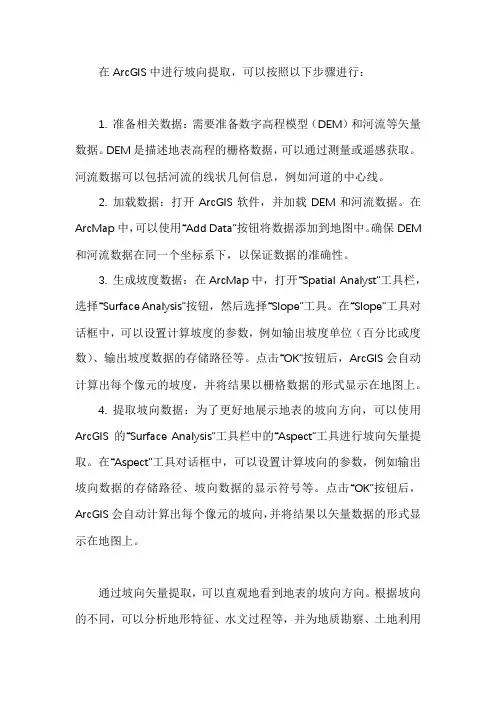

在ArcGIS中进行坡向提取，可以按照以下步骤进行：1. 准备相关数据：需要准备数字高程模型（DEM）和河流等矢量数据。
DEM是描述地表高程的栅格数据，可以通过测量或遥感获取。
河流数据可以包括河流的线状几何信息，例如河道的中心线。
2. 加载数据：打开ArcGIS软件，并加载DEM和河流数据。
在ArcMap中，可以使用“Add Data”按钮将数据添加到地图中。
确保DEM 和河流数据在同一个坐标系下，以保证数据的准确性。
3. 生成坡度数据：在ArcMap中，打开“Spatial Analyst”工具栏，选择“Surface Analysis”按钮，然后选择“Slope”工具。
在“Slope”工具对话框中，可以设置计算坡度的参数，例如输出坡度单位（百分比或度数）、输出坡度数据的存储路径等。
点击“OK”按钮后，ArcGIS会自动计算出每个像元的坡度，并将结果以栅格数据的形式显示在地图上。
4. 提取坡向数据：为了更好地展示地表的坡向方向，可以使用ArcGIS的“Surface Analysis”工具栏中的“Aspect”工具进行坡向矢量提取。
在“Aspect”工具对话框中，可以设置计算坡向的参数，例如输出坡向数据的存储路径、坡向数据的显示符号等。
点击“OK”按钮后，ArcGIS会自动计算出每个像元的坡向，并将结果以矢量数据的形式显示在地图上。
通过坡向矢量提取，可以直观地看到地表的坡向方向。
根据坡向的不同，可以分析地形特征、水文过程等，并为地质勘察、土地利用规划等提供科学依据。
例如，坡向矢量提取可以用于分析山地的水文特征，如降雨径流的形成和径流路径的选择。
此外，坡向矢量提取还可以用于土地利用规划，例如确定适宜的农田和林地分布区域。
在城市规划中，坡向矢量提取可以用于确定适宜的建筑物和道路的布局方向，以减少地质灾害的风险。
arcgis 坡位计算

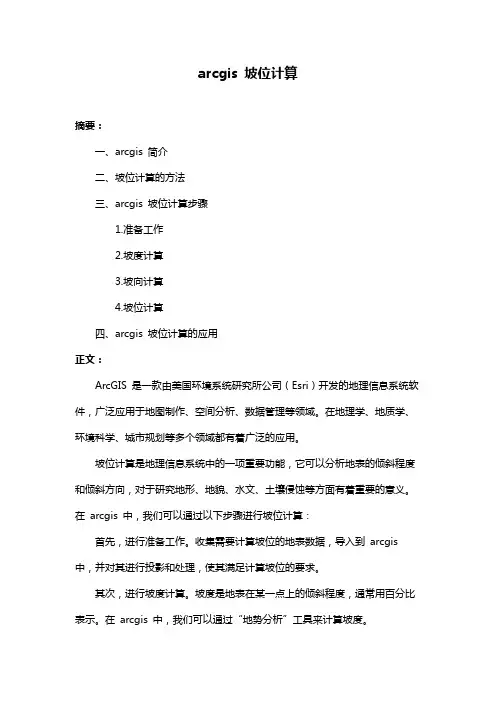

arcgis 坡位计算摘要：一、arcgis 简介二、坡位计算的方法三、arcgis 坡位计算步骤1.准备工作2.坡度计算3.坡向计算4.坡位计算四、arcgis 坡位计算的应用正文：ArcGIS 是一款由美国环境系统研究所公司（Esri）开发的地理信息系统软件，广泛应用于地图制作、空间分析、数据管理等领域。
在地理学、地质学、环境科学、城市规划等多个领域都有着广泛的应用。
坡位计算是地理信息系统中的一项重要功能，它可以分析地表的倾斜程度和倾斜方向，对于研究地形、地貌、水文、土壤侵蚀等方面有着重要的意义。
在arcgis 中，我们可以通过以下步骤进行坡位计算：首先，进行准备工作。
收集需要计算坡位的地表数据，导入到arcgis 中，并对其进行投影和处理，使其满足计算坡位的要求。
其次，进行坡度计算。
坡度是地表在某一点上的倾斜程度，通常用百分比表示。
在arcgis 中，我们可以通过“地势分析”工具来计算坡度。
然后，进行坡向计算。
坡向是地表倾斜的方向，通常用角度表示。
在arcgis 中，我们可以通过“坡向分析”工具来计算坡向。
最后，进行坡位计算。
坡位是地表在某一方向上的坡度等级。
在arcgis 中，我们可以通过“坡位分析”工具来计算坡位。
ArcGIS 的坡位计算功能在许多领域都有着广泛的应用。
例如，在城市规划中，可以用来分析城市地形，为城市规划和设计提供依据；在地质学中，可以用来分析地质构造，研究地震等地质灾害的发生规律；在环境科学中，可以用来分析土壤侵蚀程度，为水土保持和生态建设提供科学依据。
湘源控规_ArcGIS高程坡度坡向分析
点击红圈内“添加”，可以分析坡度、坡向，过程与高程分析基 本一致。
最后导出地图，大家都懂的。GIS10.0可以导出分类多（即色 彩多）、分辨率高的图，这是相对于9.3最大的优点。
然后确定输出的路径、文件名等，如图，点击蓝色箭头所指处，最好 不要改变路劲，把新建的TIN命名。
然后点击“确定”
之后，如果正常，会在箭头所指圈圈内显示“创建TIN”字样
创建成果。在左侧“内容列表”“图层”中右键单击新创建的 TIN，点击“属性”。
在图层属性的“符号系统”中，勾掉“边类型”以去掉等高线，然后 可以根据个人爱好和需要选择分类数量、分类方法（方法很多，不赘 述）和颜色，还可以在左下角红圈内选择是否显示阴影效果。
• 打开ArcMap，点击“地理处理”，在下拉 菜单中点击“Arctoolbox”,如图所示：
打开“3D Analyst 工具”中的“TIN管理”，点击“创建TIN”， 出现对话框后，点击红色箭头所指处（即输入要素）
打开“我的文档”中ArcGIS文件夹，找到要分析的CAD文件， 双击，点击Polyline，添加之
二、ArcGIS10.0 地形分析
ArcGIS10.0与之前流行的9.3区别较大，对地 形分析而言，主要在于工具栏的位置发生了很 大变化；但是内核、基本思路基本一致，利用 GIS软件进行地形分析，按照以前给出的9.3的 教程，实质是利用CAD块文件中的带有标高属 性的Polyline建立TIN（不规则三角形），然后 对TIN的特性（属性）进行编辑而得到想要的 结果。
2. 根据实际情况，输入要转化高程的最低值和最高值。因为地形图高程 点成千上万，某一个点或某几个点高程值出错是常有的事，此步骤就是 为了避免出错的高程点产生过大或过小的高程值。
ArcGIS中坡度、破向的计算过程
ArcGIS中坡度、破向的计算过程地理信息系统作业报告⼀、作业内容概述使⽤课程⽂档中提供的DEM数据，进⾏以下分析:1.计算坡度，并按照坡度的划分标准进⾏分级（请查阅坡度分级标准）。
统计各坡度分级所占的⾯积⽐例2.计算坡向，并根据坡向划分结果，统计阴坡、阳坡、半阴坡、半阳坡所占的⾯积⽐例3.统计各海拔区段中（以1000m间隔为分段）的各坡度及坡向级别所占的⾯积⽐例。
⼆、⼯作⽅法及技术流程⼯作⽅法：打开ArcGIS软件，导⼊课程⽂档中提供的DEM数据，将其地理坐标转换为投影坐标；进⾏坡度计算，并根据坡度分级标准进⾏重分类，统计各坡度分级所占的⾯积⽐例；进⾏坡向计算，并根据坡向划分标准进⾏重分类，统计阴坡、阳坡、半阴坡、半阳坡所占的⾯积⽐例；对投影转换后的DEM数据按照0-1000、1000-2000、2000-3000⽶的标准进⾏重分类；把DEM重分类数据与坡度重分类数据进⾏地图代数相加运算；把DEM重分类数据与坡向重分类数据进⾏地图代数相加运算，统计各海拔区段中（以1000m间隔为分段）的各坡度及坡向级别所占的⾯积⽐例。
技术流程：第⼀步：打开ArcMap软件，导⼊gis_121数据，将原有的地理坐标体系转换为投影坐标体系；第⼆步：根据投影坐标转换后的DEM数据进⾏Slope坡度计算；第三步：将坡度计算结果进⾏重分类，共分为六级，微坡0°-5°，较缓坡5°-8°，缓坡8°-15°，较陡坡15°-25°，陡坡25°-35°，急陡坡>35°；第四步：根据投影坐标转换后的DEM数据进⾏Aspect坡向计算；第五步：将坡向计算结果进⾏重分类，共分为⼋级，平⾯-1为NoData，阴坡0-45为1，半阴坡45-90为2，半阳坡90-135为3，阳坡135-225为4，半阴坡225-270为2，半阳坡270-315为3，阴坡315-360为1；第六步：将投影坐标转换后的DEM数据进⾏重分类，分为三级，间隔为1000m第七步：使⽤栅格计算器⼯具，⽤重分类的DEM数据分别与重分类的坡度、坡向数据进⾏计算，得出统计各海拔区段中（以1000m间隔为分段）的各坡度及坡向级别所占的⾯积⽐例第⼋步：将计算后的属性表导出，即可统计各坡度及坡向级别所占的⾯积⽐例。
利用CAD地形图在ARCGIS中做坡度分析的步骤
利用CAD地形图在arcgis中做坡度分析主要分为3个步骤：一. 提取等高线；二. 利用等高线生成TIN或DEM；三. 利用TIN或DEM做坡度分析，坡向分析等。
详细操作步骤：（版本arcgis 9.3 英文版）一提取等高线文件1. 启动arcmap ，添加CAD数据文件Layer（右键）——Add Data2. 只提取具有高程属性的等高线（1）右键 polyline 图层——属性——Drawing Layer 选项卡——只勾选DGX 图层； OK！（2）菜单 Selection——Select By Attributes在弹出框中，layer 下拉选择polyline ，在列出的属性列表中找到 Elevation 属性，双击选择。
然后编辑条件表达式： "Elevation" >0 "OK !结果是筛选出高程大于0的等高线，关于为什么这样做：有些等高线在操作过程中导致高程丢失，默认为0。
这些等高线会影响后期生成TIN，需要将其剔除。
（3）导出等高线数据为shp文件在Polyline图层中：右键——Data——Export Data导出数据后提示是否添加进来，选择是。
二. 利用等高线生成TIN或DEM；1. 生成TIN文件在 ArcGIS中，工具栏：3D Analyst——Create/Modify—— Create TIN From Features:【参数设置】①Height source: 选择“Elevation”;其它默认。
注意：生成TIN文件后，直接添加进来，方便后续操作。
2. 指定边界裁切TIN生成的tin文件边界范围外的tin必须裁剪掉，否则会导致后期生成的DEM 边缘异常。
(1) 定义Polygon裁切多边形启动ArcCatalog ，在某个指定目录下，右键——NEW——shapefile ，在弹出的对话框中，设置文件名称和要素类型，此处选择Polygon ，然后确定。
arcgis做高程坡度坡向分析
arcgis做高程坡度坡向分析使用ArcGIS进行高程、坡度、坡向分析是一种常见的地理信息系统（GIS）任务，这需要使用到一系列的GIS工具和功能。
下面将详细介绍如何使用ArcGIS进行这些分析：1.高程分析：在ArcGIS中，可以使用“栅格计算器”（Raster Calculator）工具来对高程数据进行处理。
这个工具允许您对一个或多个栅格图层进行复杂的表达式计算。
例如，可以用来计算地面高程的平均值或最高/最低值等。
!RASTER_DATA! - !RASTER_DATA!这里!RASTER_DATA!是当前栅格的值，使用这个工具就可以找到最高和最低高程。
2.坡度分析：坡度是对地形表面倾斜程度的度量。
在ArcGIS中，可以使用“表面坡度”工具（Slope）来计算坡度。
该工具会生成一个新的坡度栅格图层，其值介于0（水平）到90（垂直）之间。
对于计算坡度，需要使用表面工具库中的“坡度”工具，可以选择“显示坡度栅格图层”、“创建坡度栅格图层”、“创建坡度栅格图层并按比例填充颜色”等选项。
3.坡向分析：坡向定义为地形表面上每个点处的下坡方向。
在ArcGIS中，可以使用“表面坡向”工具（Aspect）来计算坡向。
该工具将生成一个新的坡向栅格图层，其中每个像素的值表示该点处的下坡方向，范围从0（北）到360（东），然后循环到0（北）。
对于计算坡向，需要使用表面工具库中的“坡向”工具，可以选择“显示坡向栅格图层”、“创建坡向栅格图层”等选项。
以上这些计算都是在栅格计算器中完成的，这需要先打开栅格计算器，然后输入相应的公式进行计算。
除了上述的方法，还可以使用空间分析扩展模块中的“重分类”工具对坡度图层进行分类处理，比如将坡度分为“平坦”、“缓坡”、“陡坡”等几类。
这需要使用到“重分类”工具中的“分割为类别”选项。
在完成以上步骤之后，别忘了添加一个图例来展示你的各个图层。
在“属性”窗口中选择“符号系统”，然后选择你需要的颜色和样式即可。
arcgis 坡度与坡向 原理
arcgis坡度与坡向原理随着科技的进步，地理信息系统（GIS）的应用已经渗透到我们生活的方方面面。
其中，ArcGIS作为GIS领域的翘楚，其强大的空间分析功能备受瞩目。
在这篇文章中，我们将深入探讨ArcGIS中坡度与坡向的原理，以及它们在实践中的应用。
一、坡度与坡向的基本原理坡度与坡向是描述地形表面特征的两个重要参数。
简单来说，坡度描述了地形的倾斜程度，而坡向描述了地形的朝向。
在ArcGIS中，这两个参数可以通过空间分析工具中的“表面分析”模块进行计算。
1.坡度：坡度是地形表面某一点处的倾斜度，通常以度为单位。
在ArcGIS中，坡度的计算基于数字高程模型（DEM），通过分析DEM 中相邻像素的高程差，可以得出每个像素的坡度值。
2.坡向：坡向描述了地形表面某一点处斜面的朝向，通常以北为0度，顺时针方向增加角度。
同样基于DEM数据，ArcGIS会计算出每个像素的坡向值。
二、坡度与坡向的应用场景1.水文分析：通过对流域的坡度与坡向进行分析，可以更好地理解水流的方向和速度，从而为水文模型的建立提供依据。
2.土地利用规划：通过对城市或乡村地区的坡度与坡向进行分析，可以更合理地规划土地利用方式，例如在陡峭地区规划森林或自然保护区，在平缓地区规划建设用地。
3.矿产资源勘探：通过对矿区的坡度与坡向进行分析，可以辅助地质学家判断矿产资源的分布和储量。
4.环境影响评估：在进行大型工程项目时，如高速公路、水库等，可以通过分析项目区域的坡度与坡向，预测工程对周边环境的影响。
三、总结通过ArcGIS中坡度与坡向的原理及应用的探讨，我们可以看到这两个参数在地形分析中的重要地位。
了解并掌握ArcGIS中的坡度与坡向计算方法，有助于我们在实际工作中更好地应用GIS技术，为资源管理、环境保护、城市规划等领域提供科学依据。
同时，随着GIS技术的不断发展，我们期待看到更多创新的应用模式，为人类社会的可持续发展做出贡献。
湘源控规_ArcGIS高程坡度坡向分析
2. 根据实际情况，输入要转化高程的最低值和最高值。因为地形图高程 点成千上万，某一个点或某几个点高程值出错是常有的事，此步骤就是 为了避免出错的高程点产生过大或过小的高程值。
3. 一般选择<1>，过滤掉无小数点的数字
4. 选择要进行高程分析的范围，也就是字转高程的范围。
5. 字转高程 成功以后，高程点应该在“DX-离散点”图层，且带有标高属性。 湘源控规软件只能对“DX-离散点”图层上具有标高属性的点进行分析。
点击红圈内“添加”，可以分析坡度、坡向，过程与高程分析基 本一致。
最后导出地图，大家都懂的。GIS10.0可以导出分类多（即色 彩多）、分辨率高的图，这是相对于9.3最大的优点。
然后确定输出的路径、文件名等，如图，点击蓝色箭头所指处，最好 不要改变路劲，把新建的TIN命名。
然后ቤተ መጻሕፍቲ ባይዱ击“确定”
之后，如果正常，会在箭头所指圈圈内显示“创建TIN”字样
创建成果。在左侧“内容列表”“图层”中右键单击新创建的 TIN，点击“属性”。
在图层属性的“符号系统”中，勾掉“边类型”以去掉等高线，然后 可以根据个人爱好和需要选择分类数量、分类方法（方法很多，不赘 述）和颜色，还可以在左下角红圈内选择是否显示阴影效果。
基于湘源控规5.0和ArcGIS10.0 的地形分析方法
• 本PPT分为两部分，第一部分为利用湘源控 规5.0软件对地形进行初步分析，生成等高 线；第二部分为在第一步的基础上，利用 ArcGIS10.0软件进行高程、坡度、坡向分析。
一、用湘源控规5.0生成等高线
1.点击湘源控规菜单中“地形”“字转高程”
二、ArcGIS10.0 地形分析
ArcGIS10.0与之前流行的9.3区别较大，对地 形分析而言，主要在于工具栏的位置发生了很 大变化；但是内核、基本思路基本一致，利用 GIS软件进行地形分析，按照以前给出的9.3的 教程，实质是利用CAD块文件中的带有标高属 性的Polyline建立TIN（不规则三角形），然后 对TIN的特性（属性）进行编辑而得到想要的 结果。
gis制作高程、坡度、坡向分析图
1、打开gis 点击“启动”-显示设备“正在运
行”-点击“确定”
2、打开arcmap
3/添加数据添加“CAD地形图”-“添加”
4、打开工具箱-选择“数据管理工具”-选择“要素”—“要素转点”
5、点击编辑器-开始编辑
7、打开工具箱-3D分析工具-数据管理-TIN-创建TIN
8、选择工具箱-3D 分析-转换-由TIN 转为栅格
10、选择spatial 分析工具-提取分析-按俺膜提取
13坡向分析：选择spatial 分析工具-表面分析-坡向分析
14 选择“文件”-“导出地图”存储为jpeg 格式
PS 注：由于lz 直接将整个CAD 导入GIS 做的分析导致有一些高程点不准确，最好是直接在cad 里的高程点另存为一个文件，导入GIS 制作，数据更为准确一些。
gis制作高程、坡度、坡向分析图
1、打开gis 点击“启动”-显示设备“正在运
行”-点击“确定”
2、打开arcmap
3/添加数据添加“CAD地形图”-“添加”
4、打开工具箱-选择“数据管理工具”-选择“要素”—“要素转点”
5、点击编辑器-开始编辑
7、打开工具箱-3D分析工具-数据管理-TIN-创建TIN
8、选择工具箱-3D 分析-转换-由TIN 转为栅格
10、选择spatial 分析工具-提取分析-按俺膜提取
13坡向分析：选择spatial 分析工具-表面分析-坡向分析
14 选择“文件”-“导出地图”存储为jpeg 格式
PS 注：由于lz 直接将整个CAD 导入GIS 做的分析导致有一些高程点不准确，最好是直接在cad 里的高程点另存为一个文件，导入GIS 制作，数据更为准确一些。
利用等高线在arcgis里做坡度、坡向、起伏度的分析
利用等高线在arcgis里做坡度、坡向、起伏度的分析
在arcgis中中，进行如下操作：
1、创建TIN
打开3d analyst模块，利用creat /modify TIN---creat TIN from features命令（height source 选择高程字段），先将等高线转为TIN；
2、从TIN中创建栅格表面
打开3d analyst模块，利用convert---TIN to raster命令（attribute选择elevation，cell size自定义，若为大比例尺数据可以选择5或10，可以参考相关研究文献），生成栅格表面，即DEM；
（备注：矢量化的等高线必须比研究区的范围大些，创建TIN并生成Raster后，再用研究区边界来裁切，这样的DEM数据才能满足精度要求）
3、地形因子分析
打开3d analyst模块，利用surface analysis---slope命令，生成坡度数据；
打开3d analyst模块，利用surface analysis---aspect命令，生成坡向数据；
打spatial analyst模块，利用neighborhood tatistics命令进行邻域分析，先将statistic type设为最大值，输出栅格为A，再将statistic type设为最小值，输出栅格为B，利用raster calculator生成地形起伏度数据，公式为[A]-[B]；
以上的地形数据，可以根据需要进行reclassfy重分类处理，分类标准参考相关文献，就可以获取所需的地形因子统计数据。
制图时，用view---layout view，添加比例尺、指北针、图例，就可以整饰出图。
argis斜坡结构类型图、坡向坡度等相关生成图解步骤详解
1、ARGIS区域制图中,常需提交【斜坡结构类型图】，【坡度图】【坡向图】下面就如何完成这一使命作简要的论述。
2、斜坡结构根据倾向与坡向之间的夹角来定，目前根据相关标准倾向与坡向之间关系如下：（0-30°为顺向坡）、（30-60°为顺斜坡）、（60-120°为横向坡）、（120-150°为逆斜坡）、（150-180°为逆向坡）3、在对倾向与坡向夹角进行求解时，需运用到“倾向栅格”与“坡向栅格”的栅格运算，这里运用的是减运算，如图，当然这里需要知道倾向栅格与坡向栅格的求法。
4、倾向栅格的求解，需要运用到“栅格插值”运算，如图，我们一般常用“反距离权重法”以及“克里金法”（原理自行百度），这里重点介绍“反距离权重法”的运用，在运用“反距离权重法”之前，我们必须保证图幅面上“产状点”足够多，且其字段中具备“倾向”“倾向”等信息，数量多是为了提高“栅格插值运算”的精度，“倾向”（“倾角”）字段正是插值需要运用的基本信息，如图，其中“输入点要素”即为产状点，“z值字段”为我们要插值运算生成的目标字段图层，比如这里我们为了首先生成“倾向图层”，我们选择了“倾向（QX）”字段信息，“输出栅格”是插值运算后生成栅格的保存位置，剩下的皆为“可选”，一般的，最大距离根据经验输入“15”，“输入折线障碍要素”一般输入“构造线”“背斜向斜”等倾向或者产状剧烈变化的线要素。
点击确定即可进行运算生成倾向图层栅格如下（注：克里金算法与反距离算法操作步骤雷同）。
5、“倾向栅格图层”生成后，需要进行“坡向栅格”图生成，这里仅仅简单介绍，对“dem”文件进行“栅格表面”的“坡向”运算即可，如图，，其中 “输入栅格”中添加“dem”文件，“输出栅格”同上，填写保存生成“坡向栅格”的保存路径即可，点击确定生成坡向图层如下：6、“倾向栅格”以及“坡向栅格”生成后开始进行“栅格减法计算”了，如图，，“输入栅格数据或常量1”空格中选择生成好的“倾向栅格图层”，“输入栅格数据或常量2”空格中选择生成好的“坡向向栅格图层”，同样的类似道理“输出栅格”即为保存生成“栅格减法运算”后的栅格，点击确定生成“倾向”减去“坡向”的栅格图层。
ArcGIS中坡度坡长等地形因子分析过程
地形因子LS制图过程DEM （1:5万）填充后生产河流流向图填充后生成坡度图90m格网DEM 非累计流量分析生成坡度图S=10.8sin B+0.036 0<5 °S=16.8sin 0-0.5 5 °«90S=21.9sin 0-0.96 0 祀°m=0.2 0<1 °m=0.3 1 °冬3 m=0.4 3 °V5 m=0.5 0蓉°坡度因子S图坡长因子L图根据上图及公示生成坡度因子图自L*r*rc-@ EE3■° - J.WSWTWcon( [Slope] < 5,10.8 * Sin( [Slope]) + 0.036,c on ([Slope] < 10,16.8 Sin ([Slope]) - 0.5,21.9 * Sin ([Slope]) - 0.96))计算坡度因子过程图con( [Slope] < 5,10.8 * Sin([Slope] * 3.1415926 / 180) +0.036,con([Slope] >= 10,21.9 * Sin([Slope] * 3.1415926 / 180)-0.96,16.8 * Sin([Slope] * 3.1415926 / 180) - 0.5))•P轧/»和畑Icfftlir.hJi缶1ASn ICbi I Jl&l ITtfi■XT”-□ #i3 iSSMtlW - 9 -jr^S&gJI] 巾他因曲・用WTE2SS口23 MCKtt ■列珂聲8?■胸M SHU1U4J 和5L/H9L3W3Fi]].a»qua 时.三 O *3-tVhU U2T«iW- .IL*■■Mild二盟KUHW- - 3 ]»»TII■W JJWFW -弭■■ ■MBTH - KI 33EKMB■ti UBIK4 - P KM 咖■专.HVIX1M " >M KWIIW!■ ewscmw - 9El FilL_dmiiO丄丄|oW|融P H•:耳悯』叶［I八卄卜创叶:h II.叭・加吟M H攀13 ■-1KQ□KK -! w■ 0* ! »-・a3I□ DinvILKZ— -■骨I■•暮nmvusL n t - 3宦£!■a・Ki 3K -3■» 4■» ££J » . -_ H -二.X 35 ; D _■祐 suhT:¥f x t s■H9-9-Ss Ful —do£lJ■ B ^. -sb*亍亍-•,□■ K £-- r&EI E E -H H S H --• •r _・・n ^T £L1 17匕・cniRTWT!r=?・wTt-d v T ..r ■ K E Y S E S r _v f x -»f £ =EI ・r ・r f巨 LIEJCMlJMLy "I_L ■-£F^B-H E -i T・・11"■r L .U J> M .a L t o CWJb-iTImlF s z ^ V -=E ■p A r b c i * 仲 -・V 7E ?% FE&>-r I L-a -e—*r .B rr m>Fin- U A V .&-V -\n E f t - F "E J E v »r i r t - 督 F 31- F --T -^f f -31 J B -4+』g-H-FA豐Fj 占血I £_令■ E p •--V-V +二▼亍・H暮J - VhsgrFlzr・・・iJ-- V r A ^-S M--V M -w on -・&・・|0■v F ni m•el -Z E -S・ Q E i ES 3 S S 4J Hconasope;lo.2bonas-ope;3o3conas-ope〕A 5040.5)))c F 3a _-aI 3J fluWO ER -L :■F■中I s■K.4Hgll・■ Ln- - 0M - SJ S B />»£H-Ish s x-■:旳KXu 刃! B N -2.H UMKK1T ■ 's ^£1■ ILS a s . ■a s s -u - □ w U S 25E ・ s L s f i J - — - > c *-L T M - I B 三LTM-■ F 7--EHJ r u 4K 7«£ff-f u v .H "HA A M U .r4-kLvn-xr• -^^3? Jfth-•*!=■■mBnT<<-•・ilu4wT.M1E.r »F b i £-E 4 EmLeT r «r -"-F »-?L - F rir-• XP.TA^IrrillnLT .M F-L + 直・KM2(T5a.■J4-巴易%f E>H l y r wr w l -V -3-1 u £c~、ff d -1 £<■V v u -x f _.>y ■%-?L4rllA4L M E L UEF L g■l p =m l"=-iM i u J l fnv a -s uEarM r t K-£ M r i -n x r»Li'-・■ l L m ・--・■ u2Taa_ Tr・E .3言 5*riEL3 ■： □ 诅强《2V^uHijjK asY^u.Hi#.:金餉■洛 Q m-Cd ； nla'i^.■o -1 ■s* ■ssifi'm■氐 RZKZJE* zin 口 li k^lCliH- ZJ I5< 12KA51E-■皱*1.1畑 ■曲 1M7IHJ(i 也HMITII 1MM«E I 弓J3a 机巒] i« iswm Z3 IllLTWil 曲细価 •MKhxaSMi T2 EC«5«II «3dnLi4<itiLL al-vr«LL求得流向图，为了算是否为根二con( [flowdir] == 2 | [flowdir] == 8 | [flowdir] == 32 | [flowdir]==128,1.414,1)■ L4nhffi!i - ]Calnla'.i^t^H-iK I 4H■ L H tlnljr«£.E ■：Xw_n> ■I0.T ■ D.3 ■ M■-□ Cklrjlkii-Md¥d.u■，由吐.0 £Is■E HF - Q W■Zalriiilhl itfi¥d.u_ »>**. 19 ms ■1 0妙■D - s. msEim■ 2. SMEITS! - E> BEEHZ2IT ■ L VS ^22I $ - ■ M订咖祸-jEi.l]u9L53l Oft UI0I5®亠14诡碾丹 ■ H LHfiCTB -血 4LLL7MIPow(90 * [xiu] / (Cos([Slope] * 3.1415926 / 180)* 22.1),[mfac])Silk t 屈蹈 Ik- I. fl ■ In>^ilUUC ：< ■ I■i kUDUBi - i nim 拈WE 謝曲con( [slope] < 5,10.8 * Sin([slope] * 3.1415926 / 180) +0.036,con([slope] >= 10,21.9 * Sin([slope] * 3.1415926 / 180)-0.96,16.8 * Sin ([slope]* 3.1415926 / 180) - 0.5))T-U.W■ IF□Sa 4 □ 3同詁!*^W- ■血 4i*-P EJfJalii Tdw一』屮 皿亞耳 I I。
如何利用ArcGIS10.0通过cad数据制作地表高程、坡度、坡向分析图
如何利用ArcGIS10.0软件通过cad 数据制作高程、坡度、坡向分析图Arcgis的应用----地表高程、坡度、坡向分析如今科技高速发展，而3S技术也正在我们的规划设计中发挥着它巨大的力量，本文以遂平县嵖岈山温泉小镇农业观光园的规划为例，利用arcgis软件，通过对测量数据的处理，来制作地表高程、坡度、坡向分析，使所规划场地的地形现状直观地呈现在我们面前。
1.打开cad原始数据，用qselect命令，选择我们需要的ZDH图层，并复制2.在湘源控规里利用地形命令，通过字转高程，把输入的点文本，转为点数据，这时候，点击任意一个点，可以看到它已经具有标高，把数据另存文件3.打开Arcmap10，通过添加数据把cad数据导入4.把图层里除了Polygon以外的其他数据移除，并将数据右键导出5.打开导出的数据，用ArcTool Box→数据管理工具Data Management→投影和变换→定义投影→选择Projected Coordinate Systems文件下Gauss Kruger→Xian1980→114E坐标系6.由于现在数据要素都是以面域形式出现，所以需要用ArcTool Box→数据管理工具Data Management→要素→要素转点。
7.利用刚得到的数据创建TIN，生成tin数据8.右键tin数据，点击属性，在符号系统里，添加显示内容（以表面高程为例）9.调整色带颜色，并定义分类，这里采用定义的间隔分类方法，间隔大小为2米。
10.调整到布局视图，调整打印页面局部和页面大小，插入图例，编辑图例和标题，调整比例尺和指北针，然后导出地图，形成图纸文件（保存BMP位图）11.符号分类里分别显示坡度、坡向，然后布局视图，插入标题、图例，比例尺，指北针。
后附遂平县嵖岈山温泉小镇农业观光园高程、坡度、坡向分析图。
ArcGIS地形分析,坡度,坡向
1、明暗等高线制作首先，将明暗等高线的提取分为两部分提取。
一部分为等高线的提取，一部分为明暗显示，即提取坡度与坡向显示。
等高线的提取使用contour工具，dem50作为输入栅格，命名为Contourdem，contour interval设置为50，即等高线之间的间隔，base contour设置为1155，即dem数据中高程的最小值。
然后对坡向进行提取，使用aspect工具，将dem50作为输入栅格，输出命名为aspectdem，对提取出的坡向进行重分类，重分类有好几种工具，这里使用reclassify工具，将坡向aspectdem作为输入数据，reclass field为value, 对其break values重新设置，由于光源位置定位于地面西北方向时，则坡向为0度到45度，225度到360度时为受光面，坡向为45度到225度时地表面为背光面，所以重分类设置如下图：重分类之后的图层是栅格图层，需要将其转化为矢量图层，使用raster to Polygon.将生成的等高线与背光面与受光面的坡向共同显示在图层中，需要使用identity工具，保持默认选项即可。
点击运行model，将生成的结果加载到图层中，并不能显示出最后的效果，需要在图层的属性中进行二值化，将重新分类中的受光部分的等高线印为白色，背光部分的等高线为黑色，并且需要在view菜单下选择data prosperities，修改frame下的background，选择Grey 40%。
现在生成的结果即是最后的明暗等高线图。
2、坡向变率（SOA）：提取坡向变率（SOA）大致是分两步完成的。
第一步，求解出正地形与反地形，然后利用公式((SOA1+ SOA2) -(SOA1-SOA2).abs)/2分别对正、反地形的SOA 进行纠正所得的最后结果就是正确的SOA。
求解反地形前面已经学习过了，使用minus工具，对原始栅格DEM与高程的均值对比，高于均值的判断为正地形，反之定义为负地形。
41用已矢量化的等高线在arcgis里做坡度、坡向、起伏度的分析
在arcgis中中，进行如下操作：
1、创建TIN
打开3d analyst模块，利用creat /modify TIN---creat TIN from features命令（height source 选择高程字段），先将等高线转为TIN；
2、从TIN中创建栅格表面
打开3d analyst模块，利用convert---TIN to raster命令（attribute选择elevation，cell size自定义，若为大比例尺数据可以选择5或10，可以参考相关研究文献），生成栅格表面，即DEM；
（备注：矢量化的等高线必须比研究区的范围大些，创建TIN并生成Raster后，再用研究区边界来裁切，这样的DEM数据才能满足精度要求）
3、地形因子分析
打开3d analyst模块，利用surface analysis---slope命令，生成坡度数据；
打开3d analyst模块，利用surface analysis---aspect命令，生成坡向数据；
打spatial analyst模块，利用neighborhood tatistics命令进行邻域分析，先将statistic type设为最大值，输出栅格为A，再将statistic type设为最小值，输出栅格为B，利用raster calculator 生成地形起伏度数据，公式为[A]-[B]；
以上的地形数据，可以根据需要进行reclassfy重分类处理，分类标准参考相关文献，就可以获取所需的地形因子统计数据。
制图时，用view---layout view，添加比例尺、指北针、图例，就可以整饰出图。
