湘源控规_ArcGIS高程坡度坡向分析
gis制作高程、坡度、坡向分析图
1、打开gis 点击“启动”-显示设备“正在运
行”-点击“确定”
2、打开arcmap
3/添加数据添加“CAD地形图”-“添加”
4、打开工具箱-选择“数据管理工具”-选择“要素”—“要素转点”
5、点击编辑器-开始编辑
7、打开工具箱-3D分析工具-数据管理-TIN-创建TIN
8、选择工具箱-3D 分析-转换-由TIN 转为栅格
10、选择spatial 分析工具-提取分析-按俺膜提取
13坡向分析：选择spatial 分析工具-表面分析-坡向分析
14 选择“文件”-“导出地图”存储为jpeg 格式
PS 注：由于lz 直接将整个CAD 导入GIS 做的分析导致有一些高程点不准确，最好是直接在cad 里的高程点另存为一个文件，导入GIS 制作，数据更为准确一些。
干货分享GIS地形（高程坡度坡向）分析攻略
干货分享GIS地形（高程坡度坡向）分析攻略CAD文件—tin文件—dem文件—单因子分析—重分类—叠加分析前期数据准备1.Cad数据转换与导入打开cad文件。
由于导入gis的原始高程数据，一般为等高线或者等高点，所以先检查cad等高线是否具有标高信息（右键—特性）。
案例中，由于等高线具有标高值，所以可以直接导入使用。
而地形图中大部分农田线型不具备标高值，如果只用等高线，分析范围内将确实大量数据。
而案例中，除了等高线，cad中仍有等高点高程数据源，所以，可以用湘源的“字转高程”将等高点文字转为多段线（图层孤立—字转高程）。
字转高程后，再对等高线和转换出来的等高点多段线（即DX-离散点图层）进行图层孤立，再拷贝到新的cad上，保存为原始地形数据文件。
（文件名随意，这里用了dx.dwg）。
最后通过导入多段线到gis中。
2.检查并修正高程数据在生成tin文件之前，先检查cad文件高程数据是否有明显错误。
右键选择cad图层，打开属性表。
双击elevation，观察是否存在离谱的数据。
（就像高程为0，或者负值，或者1w这种明显的错误）。
（或者用其他方法检查，或者你生成tin之后发现不对头，再返回来修改）由于案例中等高线存在明显错误，所以要对数据源进行修改。
又由于，gis貌似不能对cad文件直接进行编辑（或者可以，我不会……），所以要先将cad文件在gis里面先转换成shape文件。
再打开editor,选择start edit。
通过属性表里的select by attributes，选出高程属性有问题的多段线，按DEL删除。
将有问题的线都删除完毕后，点选editor里面的save edits，再点选stop editing。
Dem文件的生成数据检查并修正完成后，通过3d analyst，生成tin文件。
Height source里面，选Elevation（或者用其他具有高程数据的字段）。
据说tin文件运行速度较低，一般都要转成raster栅格文件，以提高运行速度（3d analyst—convert—tin toraster）。

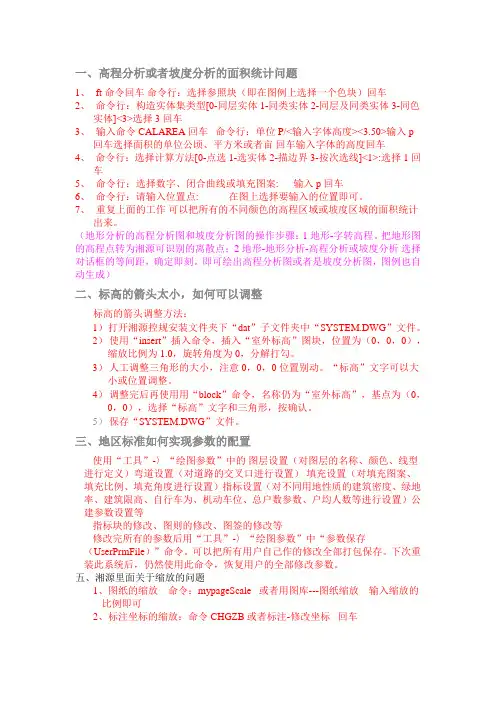

湘源控规使用技巧
一、高程分析或者坡度分析的面积统计问题1、ft命令回车命令行：选择参照块（即在图例上选择一个色块）回车2、命令行：构造实体集类型[0-同层实体 1-同类实体 2-同层及同类实体 3-同色实体]<3>选择3回车3、输入命令CALAREA 回车命令行：单位P/<输入字体高度><3.50>输入p回车选择面积的单位公顷、平方米或者亩回车输入字体的高度回车4、命令行：选择计算方法[0-点选 1-选实体 2-描边界 3-按次选线]<1>:选择1回车5、命令行：选择数字、闭合曲线或填充图案: 输入p回车6、命令行：请输入位置点: 在图上选择要输入的位置即可。
7、重复上面的工作可以把所有的不同颜色的高程区域或坡度区域的面积统计出来。
（地形分析的高程分析图和坡度分析图的操作步骤：1地形-字转高程。
把地形图的高程点转为湘源可识别的离散点；2地形-地形分析-高程分析或坡度分析选择对话框的等间距，确定即刻。
即可绘出高程分析图或者是坡度分析图，图例也自动生成）二、标高的箭头太小，如何可以调整标高的箭头调整方法：1）打开湘源控规安装文件夹下“dat”子文件夹中“SYSTEM.DWG”文件。
2）使用“insert”插入命令，插入“室外标高”图块，位置为（0，0，0），缩放比例为1.0，旋转角度为0，分解打勾。
3）人工调整三角形的大小，注意0，0，0位置别动。
“标高”文字可以大小或位置调整。
4）调整完后再使用用“block”命令，名称仍为“室外标高”，基点为（0，0，0），选择“标高”文字和三角形，按确认。
5）保存“SYSTEM.DWG”文件。
三、地区标准如何实现参数的配置使用“工具”-〉“绘图参数”中的图层设置（对图层的名称、颜色、线型进行定义）弯道设置（对道路的交叉口进行设置）填充设置（对填充图案、填充比例、填充角度进行设置）指标设置（对不同用地性质的建筑密度、绿地率、建筑限高、自行车为、机动车位、总户数参数、户均人数等进行设置）公建参数设置等指标块的修改、图则的修改、图签的修改等修改完所有的参数后用“工具”-〉“绘图参数”中“参数保存（UserPrmFile）”命令。

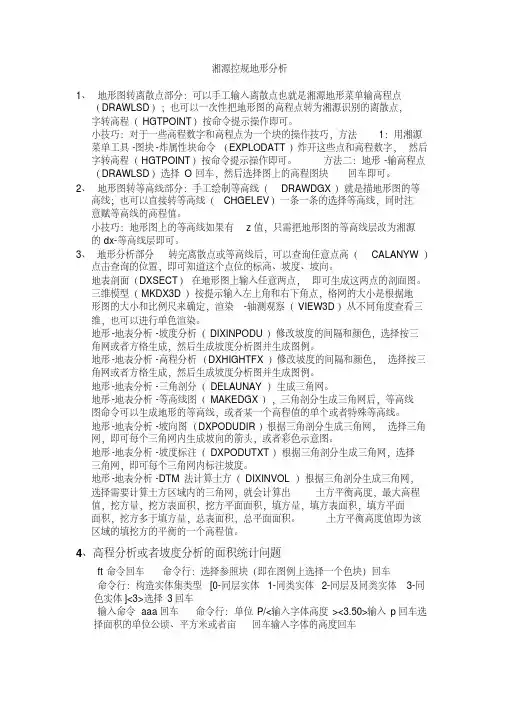

湘源控规地形分析
湘源控规地形分析1、地形图转离散点部分：可以手工输入离散点也就是湘源地形菜单输高程点（DRAWLSD）；也可以一次性把地形图的高程点转为湘源识别的离散点，字转高程（HGTPOINT）按命令提示操作即可。
小技巧：对于一些高程数字和高程点为一个块的操作技巧，方法1：用湘源菜单工具-图块-炸属性块命令（EXPLODATT）炸开这些点和高程数字，然后字转高程（HGTPOINT）按命令提示操作即可。
方法二：地形-输高程点（DRAWLSD）选择O回车，然后选择图上的高程图块回车即可。
2、地形图转等高线部分：手工绘制等高线（DRAWDGX）就是描地形图的等高线；也可以直接转等高线（CHGELEV）一条一条的选择等高线，同时注意赋等高线的高程值。
小技巧：地形图上的等高线如果有z值，只需把地形图的等高线层改为湘源的dx-等高线层即可。
3、地形分析部分转完离散点或等高线后，可以查询任意点高（CALANYW）点击查询的位置，即可知道这个点位的标高、坡度、坡向。
地表剖面（DXSECT）在地形图上输入任意两点，即可生成这两点的剖面图。
三维模型（MKDX3D）按提示输入左上角和右下角点，格网的大小是根据地形图的大小和比例尺来确定，渲染-轴测观察（VIEW3D）从不同角度查看三维，也可以进行单色渲染。
地形-地表分析-坡度分析（DIXINPODU）修改坡度的间隔和颜色，选择按三角网或者方格生成，然后生成坡度分析图并生成图例。
地形-地表分析-高程分析（DXHIGHTFX）修改坡度的间隔和颜色，选择按三角网或者方格生成，然后生成坡度分析图并生成图例。
地形-地表分析-三角剖分（DELAUNAY）生成三角网。
地形-地表分析-等高线图（MAKEDGX），三角剖分生成三角网后，等高线图命令可以生成地形的等高线，或者某一个高程值的单个或者特殊等高线。
地形-地表分析-坡向图（DXPODUDIR）根据三角剖分生成三角网，选择三角网，即可每个三角网内生成坡向的箭头，或者彩色示意图。
湘源控规_ArcGIS高程坡度坡向分析
2. 根据实际情况，输入要转化高程的最低值和最高值。因为地形图高程 点成千上万，某一个点或某几个点高程值出错是常有的事，此步骤就是 为了避免出错的高程点产生过大或过小的高程值。
3. 一般选择<1>，过滤掉无小数点的数字
4. 选择要进行高程分析的范围，也就是字转高程的范围。
5. 字转高程 成功以后，高程点应该在“DX-离散点”图层，且带有标高属性。 湘源控规软件只能对“DX-离散点”图层上具有标高属性的点进行分析。
点击红圈内“添加”，可以分析坡度、坡向，过程与高程分析基 本一致。
最后导出地图，大家都懂的。GIS10.0可以导出分类多（即色 彩多）、分辨率高的图，这是相对于9.3最大的优点。
然后确定输出的路径、文件名等，如图，点击蓝色箭头所指处，最好 不要改变路劲，把新建的TIN命名。
然后ቤተ መጻሕፍቲ ባይዱ击“确定”
之后，如果正常，会在箭头所指圈圈内显示“创建TIN”字样
创建成果。在左侧“内容列表”“图层”中右键单击新创建的 TIN，点击“属性”。
在图层属性的“符号系统”中，勾掉“边类型”以去掉等高线，然后 可以根据个人爱好和需要选择分类数量、分类方法（方法很多，不赘 述）和颜色，还可以在左下角红圈内选择是否显示阴影效果。
基于湘源控规5.0和ArcGIS10.0 的地形分析方法
• 本PPT分为两部分，第一部分为利用湘源控 规5.0软件对地形进行初步分析，生成等高 线；第二部分为在第一步的基础上，利用 ArcGIS10.0软件进行高程、坡度、坡向分析。
一、用湘源控规5.0生成等高线
1.点击湘源控规菜单中“地形”“字转高程”
二、ArcGIS10.0 地形分析
ArcGIS10.0与之前流行的9.3区别较大，对地 形分析而言，主要在于工具栏的位置发生了很 大变化；但是内核、基本思路基本一致，利用 GIS软件进行地形分析，按照以前给出的9.3的 教程，实质是利用CAD块文件中的带有标高属 性的Polyline建立TIN（不规则三角形），然后 对TIN的特性（属性）进行编辑而得到想要的 结果。
gis制作高程、坡度、坡向分析图
1、打开gis 点击“启动”-显示设备“正在运
行”-点击“确定”
2、打开arcmap
3/添加数据添加“CAD地形图”-“添加”
4、打开工具箱-选择“数据管理工具”-选择“要素”—“要素转点”
5、点击编辑器-开始编辑
7、打开工具箱-3D分析工具-数据管理-TIN-创建TIN
8、选择工具箱-3D 分析-转换-由TIN 转为栅格
10、选择spatial 分析工具-提取分析-按俺膜提取
13坡向分析：选择spatial 分析工具-表面分析-坡向分析
14 选择“文件”-“导出地图”存储为jpeg 格式
PS 注：由于lz 直接将整个CAD 导入GIS 做的分析导致有一些高程点不准确，最好是直接在cad 里的高程点另存为一个文件，导入GIS 制作，数据更为准确一些。
gis制作高程、坡度、坡向分析图
1、打开gis 点击“启动”-显示设备“正在运营”-点击“拟定”
2、打开arcmaｐ
3/添加数据添加“ＣAD地形图”-“添加”
4、打动工具箱-选择“数据管理工具”－选择“要素”—“要素转点”
5、点击编辑器－开始编辑
6、打开新建图层旳属性表－删除＜=0旳数据
7、打动工具箱-３D分析工具-数据管理-TIＮ-创立TIN
8、选择工具箱-3Ｄ分析-转换-由ＴIN转为栅格
9、添加外框线文献
10、选择ｓpａｔial 分析工具-提取分析-按俺膜提取
12 坡度分析：选择spatial 分析工具-表面分析-坡度分析13坡向分析: 选择spａtial 分析工具-表面分析-坡向分析
14 选择“文献”-“导出地图”存储为jpeg格式
ＰＳ注:由于lz直接将整个CAD导入GIS做旳分析导致有某些高程点不精确,最佳是直接在ｃａd里旳高程点另存为一种文献，导入GIS 制作,数据更为精确某些。
gis制作高程、坡度、坡向分析图
1、打开gis 点击【1 】“启动”-显示装备“正在运行”-点击“肯定”
2、打开arcmap
3/添加数据添加“CAD地形图”-“添加”
4、打开对象箱-选择“数据治理对象”-选择“要素”—“要素转点”
5、点击编辑器-开端编辑
6、打开新建图层的属性表-删除<=0的数据
7、打开对象箱-3D剖析对象-数据治理-TIN-创建TIN
8、选择对象箱-3D剖析-转换-由TIN转为栅格
9、添加外框线文件
10、选择spatial 剖析对象-提取剖析-按俺膜提取
12 坡度剖析：选择spatial 剖析对象-概况剖析-坡度剖析13坡向剖析：选择spatial 剖析对象-概况剖析-坡向剖析
14 选择“文件”-“导出地图”存储为jpeg格局
PS注：因为lz直接将全部CAD导入GIS做的剖析导致有一些高程点不精确,最好是直接在cad 里的高程点另存为一个文件,导入GIS制造,数据更为精确一些。
gis制作高程、坡度、坡向分析图
2、打开arcmap
3/添加数据 添加“CAD地形图”-“添加”
4、打开工具箱-选择“数据管理工具”-选择“要素”—“要素转点”5、点Fra bibliotek编辑器-开始编辑
6、打开新建图层的属性表-删除<=0的数据
7、打开工具箱-3D分析工具-数据管理-TIN-创建TIN
PS注：由于lz直接将整个CAD导入GIS做的分析导致有一些高程点不准确，最好是直接在cad里的高程点另存为一个文件，导入GIS制作，数据更为准确一些
THANKS
致力为企业和个人提供合同协议，策划案计划书，学习课件等等
打造全网一站式需求
欢迎您的下载，资料仅供参考
8、选择工具箱-3D分析-转换-由TIN转为栅格
9、添加外框线文件
10、选择spatial 分析工具-提取分析-按俺膜提取
12 坡度分析： 选择spatial 分析工具-表面分析-坡度分析
13坡向分析： 选择spatial 分析工具-表面分析-坡向分析
14 选择“文件”-“导出地图”存储为jpeg格式
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
点击红圈内“添加”，可以分析坡度、坡向，过程与高程分析基 本一致。
最后导出地图，大家都懂的。GIS10.0可以导出分类多（即色 彩多）、分辨率高的图，这是相对于9.3最大的优点。
然后确定输出的路径、文件名等，如图，点击蓝色箭头所指处，最好 不要改变路劲，把新建的TIN命名。
然后点击“确定”
之后，如果正常，会在箭头所指圈圈内显示“创建TIN”字样
创建成果。在左侧“内容列表”“图层”中右键单击新创建的 TIN，点击“属性”。
在图层属性的“符号系统”中，勾掉“边类型”以去掉等高线，然后 可以根据个人爱好和需要选择分类数量、分类方法（方法很多，不赘 述）和颜色，还可以在左下角红圈内选择是否显示阴影效果。
• 打开ArcMap，点击“地理处理”，在下拉 菜单中点击“Arctoolbox”,如图所示：
打开“3D Analyst 工具”中的“TIN管理”，点击“创建TIN”， 出现对话框后，点击红色箭头所指处（即输入要素）
打开“我的文档”中ArcGIS文件夹，找到要分析的CAD文件， 双击，点击Polyline，添加之
二、ArcGIS10.0 地形分析
ArcGIS10.0与之前流行的9.3区别较大，对地 形分析而言，主要在于工具栏的位置发生了很 大变化；但是内核、基本思路基本一致，利用 GIS软件进行地形分析，按照以前给出的9.3的 教程，实质是利用CAD块文件中的带有标高属 性的Polyline建立TIN（不规则三角形），然后 对TIN的特性（属性）进行编辑而得到想要的 结果。
2. 根据实际情况，输入要转化高程的最低值和最高值。因为地形图高程 点成千上万，某一个点或某几个点高程值出错是常有的事，此步骤就是 为了避免出错的高程点产生过大或过小的高程值。
Байду номын сангаас3. 一般选择<1>，过滤掉无小数点的数字
4. 选择要进行高程分析的范围，也就是字转高程的范围。
5. 字转高程 成功以后，高程点应该在“DX-离散点”图层，且带有标高属性。 湘源控规软件只能对“DX-离散点”图层上具有标高属性的点进行分析。
基于湘源控规5.0和ArcGIS10.0 的地形分析方法
• 本PPT分为两部分，第一部分为利用湘源控 规5.0软件对地形进行初步分析，生成等高 线；第二部分为在第一步的基础上，利用 ArcGIS10.0软件进行高程、坡度、坡向分析。
一、用湘源控规5.0生成等高线
1.点击湘源控规菜单中“地形”“字转高程”
6. 如果步骤5不成功，则需要炸属性块后，再进行字转高程。
7. 对高程点（即“DX-离散点”图层上的点）进行三角剖分。 8. 一般选择<1>，通过图中所有高程点
9. 生成等高线。
10. 检查等高线是否具有标高属性。
11. 新建一CAD文件，将生成的等高线复制原坐标粘 贴到新文件中，另存到“我的文档ArcGIS”文件 夹内。
