有源晶振封装
有源晶振典型应用电路
有源晶振典型应用电路一、引言在电子技术领域，晶振作为一种重要的频率控制元件，被广泛应用于各种电子设备中。
有源晶振，作为一种具有内置放大电路的晶振，因其稳定性好、频率准确度高、使用方便等优点，在通信、计算机、测量仪器等领域得到了广泛应用。
本文将详细介绍有源晶振的典型应用电路，并分析其工作原理和特点。
二、有源晶振概述有源晶振，又称为主动晶振，是一种内置有放大电路的晶体振荡器。
与无源晶振相比，有源晶振不需要外部提供激励信号，即可自行产生稳定的振荡频率。
有源晶振的频率稳定度通常优于无源晶振，且具有良好的温度特性。
此外，有源晶振还具有体积小、重量轻、易于集成等优点，因此在实际应用中具有较高的性价比。
三、有源晶振的典型应用电路1. 基本应用电路有源晶振的基本应用电路主要由有源晶振、电源、负载电容和输出缓冲器等组成。
其中，有源晶振的引脚通常包括电源引脚、地线引脚和输出引脚。
在实际应用中，需要根据有源晶振的规格书要求，正确连接电源和负载电容，以保证振荡电路的稳定性和准确性。
输出缓冲器的作用是将有源晶振产生的振荡信号进行放大和隔离，以便于驱动后续电路。
输出缓冲器的选择应根据实际应用需求来确定，通常需要考虑信号的频率、幅度、驱动能力等因素。
2. 复杂应用电路除了基本应用电路外，有源晶振还可以应用于更复杂的电路中，如锁相环电路、频率合成器等。
在这些应用中，有源晶振通常作为参考频率源，为电路提供稳定、准确的频率基准。
锁相环电路是一种能够实现对输入信号频率和相位进行锁定的电路。
在锁相环电路中，有源晶振作为参考频率源，为锁相环提供稳定的频率基准。
通过调整锁相环的参数，可以实现对输入信号频率和相位的精确锁定。
这种电路在通信、雷达、测量仪器等领域具有广泛应用。
频率合成器是一种能够产生多个稳定、准确频率的电路。
在频率合成器中，有源晶振作为主振源，通过频率变换和合成技术，可以产生多个与主振源频率相关的稳定输出频率。
频率合成器在通信、音频处理、测试仪器等领域具有重要应用。
常用16MHZ晶振型号封装大全
Q24FA20H0023212 Q24FA20H0035812 Q24FA20H0012200 Q24FA20H0004400 Q24FA20H0051212 Q24FA20H0051912 Q24FA20H0024712 Q24FA20H0053012 Q24FA20H0023212
X1G004171002700
YT-38M 音叉谐振器
YSO321S 有源贴片晶
R
振
YSO751S 有源贴片晶
R
振
YSO532S 有源表贴晶
T
振
YSO752S 有源表贴晶
T
振
YSO1212 有源直插晶
SR
振
品牌
YXC
YXC
YXC YXC YXC
YXC
YXC
YXC YXC YXC YXC YXC YXC YXC YXC
频率 工作温度
X503216MSB2GI
X49SM16MRD2SC X49SM16MSB2SI X49SM16MOD2SC X49SM16MSB2SC X49SM16MSD2SI X49SM16MSD2SC X49SD16MOD2SC X49SD16MSD2SI X49SD16MSB2SC X49SD16MSB2SI X49SD16MSD2SC X49SD16MQD2SI-
16MH -20℃~+70℃ ±10PPM Z -40℃~+85℃ ±20PPM
12PF 18PF 20PF
11.4 x 4.8 x 3.8 mm
16MH -20℃~+70℃ ±10PPM Z -40℃~+85℃ ±20PPM
12PF 16PF 20PF
11.5 x 4.5 x 3.68mm
原理图中封装尺寸的说明

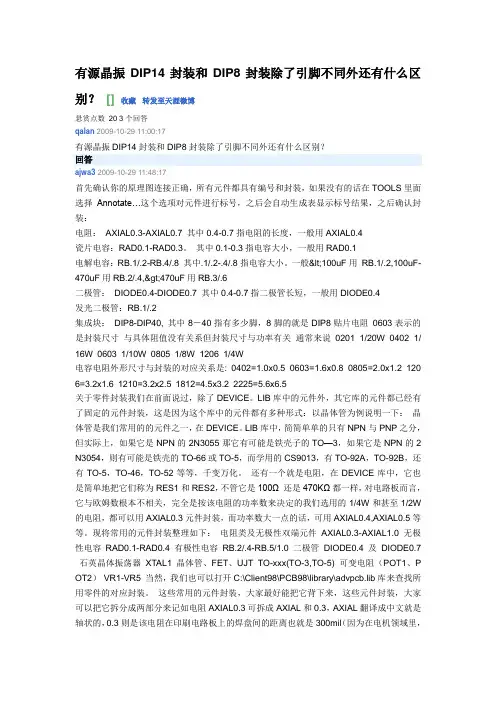

有源晶振DIP14封装和DIP8封装除了引脚不同外还有什么区别？[]收藏转发至天涯微博悬赏点数20 3个回答qalan2009-10-29 11:00:17有源晶振DIP14封装和DIP8封装除了引脚不同外还有什么区别？回答ajwa32009-10-29 11:48:17首先确认你的原理图连接正确，所有元件都具有编号和封装，如果没有的话在TOOLS里面选择Annotate…这个选项对元件进行标号，之后会自动生成表显示标号结果，之后确认封装：电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。
其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中8－40指有多少脚，8脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W 0402 1/ 16W 0603 1/10W 0805 1/8W 1206 1/4W电容电阻外形尺寸与封装的对应关系是: 0402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.2 120 6=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5关于零件封装我们在前面说过，除了DEVICE。
LIB库中的元件外，其它库的元件都已经有了固定的元件封装，这是因为这个库中的元件都有多种形式：以晶体管为例说明一下：晶体管是我们常用的的元件之一，在DEVICE。
有源晶振及其接法

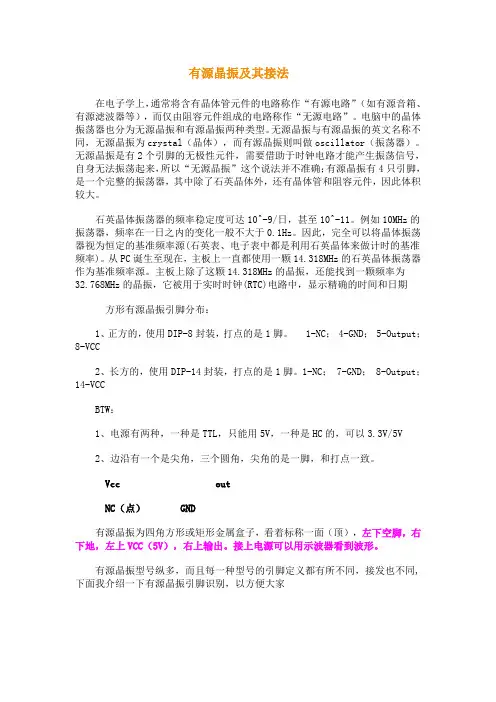

有源晶振及其接法在电子学上，通常将含有晶体管元件的电路称作“有源电路”（如有源音箱、有源滤波器等），而仅由阻容元件组成的电路称作“无源电路”。
电脑中的晶体振荡器也分为无源晶振和有源晶振两种类型。
无源晶振与有源晶振的英文名称不同，无源晶振为crystal（晶体），而有源晶振则叫做oscillator（振荡器）。
无源晶振是有2个引脚的无极性元件，需要借助于时钟电路才能产生振荡信号，自身无法振荡起来，所以“无源晶振”这个说法并不准确；有源晶振有4只引脚，是一个完整的振荡器，其中除了石英晶体外，还有晶体管和阻容元件，因此体积较大。
石英晶体振荡器的频率稳定度可达10^-9/日，甚至10^-11。
例如10MHz的振荡器，频率在一日之内的变化一般不大于0.1Hz。
因此，完全可以将晶体振荡器视为恒定的基准频率源(石英表、电子表中都是利用石英晶体来做计时的基准频率)。
从PC诞生至现在，主板上一直都使用一颗14.318MHz的石英晶体振荡器作为基准频率源。
主板上除了这颗14.318MHz的晶振，还能找到一颗频率为32.768MHz的晶振，它被用于实时时钟(RTC)电路中，显示精确的时间和日期方形有源晶振引脚分布：1、正方的，使用DIP-8封装，打点的是1脚。
1-NC； 4-GND； 5-Output；8-VCC2、长方的，使用DIP-14封装，打点的是1脚。
1-NC； 7-GND； 8-Output；14-VCCBTW：1、电源有两种，一种是TTL，只能用5V，一种是HC的，可以3.3V/5V2、边沿有一个是尖角，三个圆角，尖角的是一脚，和打点一致。
Vcc outNC（点） GND有源晶振为四角方形或矩形金属盒子，看着标称一面（顶），左下空脚，右下地，左上VCC（5V），右上输出。
接上电源可以用示波器看到波形。
有源晶振型号纵多，而且每一种型号的引脚定义都有所不同，接发也不同,下面我介绍一下有源晶振引脚识别，以方便大家有个点标记的为1脚，按逆时针（管脚向下）分别为2、3、4。
晶振_电路_封装_原理

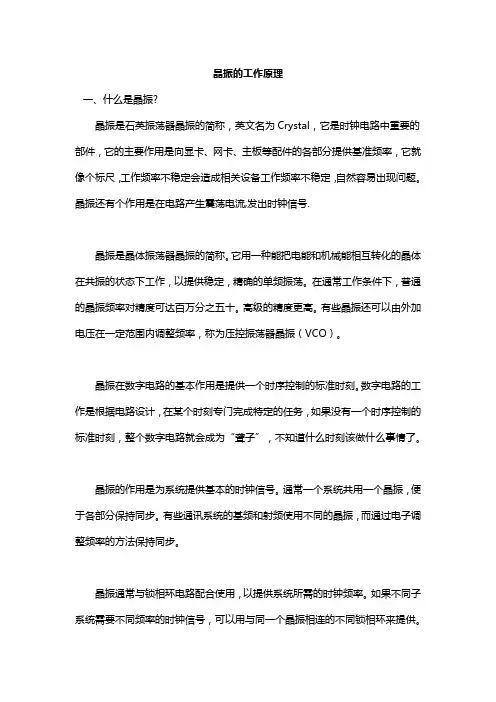

晶振的工作原理一、什么是晶振?晶振是石英振荡器晶振的简称，英文名为Crystal，它是时钟电路中重要的部件，它的主要作用是向显卡、网卡、主板等配件的各部分提供基准频率，它就像个标尺，工作频率不稳定会造成相关设备工作频率不稳定，自然容易出现问题。
晶振还有个作用是在电路产生震荡电流,发出时钟信号.晶振是晶体振荡器晶振的简称。
它用一种能把电能和机械能相互转化的晶体在共振的状态下工作，以提供稳定，精确的单频振荡。
在通常工作条件下，普通的晶振频率对精度可达百万分之五十。
高级的精度更高。
有些晶振还可以由外加电压在一定范围内调整频率，称为压控振荡器晶振（VCO）。
晶振在数字电路的基本作用是提供一个时序控制的标准时刻。
数字电路的工作是根据电路设计，在某个时刻专门完成特定的任务，如果没有一个时序控制的标准时刻，整个数字电路就会成为“聋子”，不知道什么时刻该做什么事情了。
晶振的作用是为系统提供基本的时钟信号。
通常一个系统共用一个晶振，便于各部分保持同步。
有些通讯系统的基频和射频使用不同的晶振，而通过电子调整频率的方法保持同步。
晶振通常与锁相环电路配合使用，以提供系统所需的时钟频率。
如果不同子系统需要不同频率的时钟信号，可以用与同一个晶振相连的不同锁相环来提供。
万联芯城作为国内优秀的电子元器件采购网，一直秉承着以良心做好良芯的服务理念，万联芯城为全国终端生产研发企业提供原装现货电子元器件产品，拥有3000平方米现代化管理仓库，所售电子元器件有IC集成电路，二晶体管，电阻电容等多种类别主动及被动类元器件，可申请样片，长久合作可申请账期，万联芯城为客户提供方便快捷的一站式电子元器件配套服务，提交物料清单表，当天即可获得各种元件的优势报价，整单付款当天发货，物料供应全国，欢迎广大客户咨询合作，点击进入万联芯城电路中，为了得到交流信号，可以用RC、LC谐振电路取得，但这些电路的振荡频率并不稳定。
在要求得到高稳定频率的电路中，必须使用石英晶体振荡电路。
一文读懂不同类型的晶振封装
一文读懂不同类型的晶振封装两位年轻的同事画了一块电路板，由于之前选择过FC135封装的32.768kHz的晶振。
所以为了把25MHz的晶振，也做成这个封装。
但是呢，没有跟采购和供应商进行交流。
当电路投板之后，准备采购元器件的时候，傻眼了。
根本就买不着FC135封装的25MHz的晶振。
于是调试电路的老同志仰天长啸。
为什么有些封装只有32.768kHz的频率的晶体才有呢？首先，我们看一张长图来对比：我们可以看到32.768kHz的晶体的封装与其他频率的封装几乎没有交集。
那么，有经验的朋友有没有发现，两列晶振的规律呢？那么为什么会有这样的现象呢？是32.768kHz的晶体有什么特殊之处？1、晶振的基本原理振荡器是一种能量转换器，石英谐振器是利用石英晶体谐振器决定工作频率，与LC谐振回路相比，它具有很高的标准性和极高的品质因数，，具有较高的频率稳定度，采用高精度和稳频措施后，石英晶体振荡器可以达到10-4~10-11稳定度。
基本性能主要是起振荡作用，可利用其对某频率具有的响应作用，用来滤波、选频网络等，石英谐振器相当于RLC振荡电路。
石英晶体俗称水晶，是一种化学成分为二氧化硅（SiO2）的六角锥形结晶体，比较坚硬。
它有三个相互垂直的轴，且各向异性：纵向Z 轴称为光轴，经过六棱柱棱线并垂直于Z轴的X轴称为电轴，与X轴和Z轴同时垂直的Y轴（垂直于棱面）称为机械轴。
沿石英晶片的电轴或机械轴施加压力，则在晶片的电轴两面三刀个表面产生正、负电荷，呈现出电压，其大小与所加力产生的形变成正比；若施加张力，则产生反向电压，这种现象称为正电效应。
当沿石英晶片的电轴方向加电场，则晶片在电轴和机械轴方向将延伸或压缩，发生形变，这种现象称为反压电效应。
因此，在晶体两面三刀端加上交流电压时，晶片会随电压的变化产生机械振动，机械振动又会在晶片内表面产生交变电荷。
由于晶体是有弹性的固体，对于某一振动方式，有一个固有的机械谐振频率。
当外加交流电压等于晶片的固有机械谐振频率时，晶片的机械振动幅度最大，流过晶片的电流最大，产生了共振现象。
ZKJ晶振3225封装27.12MHz-20PF-20PPM规格书
27.120000MHz
2. 型号 :
3225
3. 振荡模式:
Fundamental(AT)
4. 频率频差:
±20ppm at 25℃± 3℃
5. 温度频差:
±30ppm 温度频差测试的基准温度是:25±2℃
6. 工作温度范围:
-20℃ ~ +70℃
7. 储存温度范围:
-40℃ ~ +85℃
8. 负载 (CL) :
深圳市中科晶电子有限公司
一、适用范围
本规格书用于规定 27.120000MHz 石英晶体谐振器。
二、构造
2.1 封装：■3.2*2.5 2.2 封装形式：■电阻焊 2.3 封装介质：■真空 三、尺寸、材料
银丝 导电胶
上盖 晶片 基座
单位：mm
深圳市中科晶电子有限公司
四、晶体技术参数指标
1. 频率:
本产品不能折弯使用，在电路板安装时使用过大的机械压力可能造成产品损坏， 同时本规格书只规定了部件本身的品质，应用于您的产品时请确认图纸该产品是否适 用。
六、包装方式
6.1 带子尺寸（unit:mm）
深圳市中科晶电子有限公司
Marking Marking
A
B
C
D
E
F
G
H
J
K
t
2.7
3.4
8.0
3.5
1.75
4.0
2.0
4.0
1.55
1.4
0.25
6.2 卷盘尺寸（unit:mm）
M
N
P
Q
178.0
60.2
11.5
8.0
R
S
U
32.768kHz晶振封装
石英晶体32.768khz 晶振封装全系列（一）32.768khz晶振是常用的时钟晶振，常用于手机电脑通信等，如果损坏了，会出现时间提早延迟甚至停止不走等问题，解决方法当然是换一个同封装的晶体了，价格不会很贵，但这个时候问题就来了，很多用户要重新购买这颗晶振的时候只能参照产品上面的印字，而有时候上面印的是32.768 有时印32.768khz，有时印厂家代码如A0N9有时甚至不印，这个时候您就需要了解这款晶体的主要封装有哪些，尺寸是多少以及市场大致价位在哪里才能决定买哪种了。
首先32768分有源和无源的区别.一般32.768kHZ这款晶振用得多的是无源的，接下来就看看无源谐振器有哪些封装了：1.圆柱晶体308和206（还有104,105,309等不常用），直插2个脚，不同品牌有不同名称，例如日本KDS叫DT-38 DT-26,EPSON叫C-002RX（2*6），柱晶308尺寸是3.0*8.0mm，206尺寸是2.0*6.0mm。
价格依品牌和精度的不同而不同且体积越小越贵，一般0.16~0.38之间。
2.FC-135,这个是爱普生品牌，无源贴片2个脚，KDS牌子的叫DST310S，他们的尺寸为3.2*1.5*0.8mm 还有一款FC-13F封装体积差不多，尺寸3.2*1.5*0.55mm。
市场参考价0.72~1.0元。
3.MC-146，mc-146是手机晶振中的一款，EPSON中的型号也叫SSP-T7-F，因为本身颜色漆黑体积细小，所以行话也脚“黑条子”，146质量较好的品牌还是爱普生KDS和Abarcon，价格在0.7--1.3元之间。
4.MC-306、MC-405、MC-406。
MC-306 32.768khz 尺寸8.0*3.8*2.54mm； MC-405/406 尺寸为10.4*4.06*3.6mm.这几款MC-306是市场最为常销的，参考价格：0.8元左右。
2.FC-135,这个是爱普生品牌，无源贴片2个脚，KDS牌子的叫DST310S，他们的尺寸为3.2*1.5*0.8mm 还有一款FC-13F封装体积差不多，尺寸3.2*1.5*0.55mm。
有源晶振电路及工作原理简述
有源晶振电路及工作原理简述
有源晶振电路的工作原理是基于谐振原理。
振荡器是一种控制电路，
它可以向谐振电路提供足够的能量来保持谐振器持续振荡。
有源晶振电路
利用有源元件提供输出信号的能量，以补偿电路阻尼损耗，使谐振电路能
够持续振荡。
有源晶振电路的典型实现方式是利用晶体振荡器。
晶体振荡器由一个
具有振动特性的晶体和一个振动放大器组成。
晶体是由石英等材料制成的，具有非常稳定的振动特性。
振动放大器通常采用晶体管或集成电路，用来
放大晶体振荡器的输出信号。
1.激励阶段：有源元件提供初始的激励信号，以启动晶体振荡器的振动。
2.谐振阶段：晶体振荡器的振动根据晶体的特性进一步增强，达到稳
定工作状态。
3.放大阶段：振动放大器对晶体振荡器的信号进行放大，以补偿振荡
器的损耗，确保稳定振荡。
4.输出阶段：放大后的信号经过滤波电路，去除杂散信号和谐波，得
到纯净的振荡信号。
1.高稳定度：晶体振荡器利用晶体的稳定振动特性，可以产生非常稳
定的振荡信号，适用于需要高精度时钟信号的应用。
2.高精度：晶体振荡器的稳定度可以达到非常高的精度，一般在几个
部分百万甚至千万分之一的范围内。
3.宽频带：晶体振荡器可以提供很宽的频率范围，从几赫兹到数百兆赫兹。
4.低功耗：晶体振荡器的功耗相对较低，适用于需要长时间运行且功耗要求较低的应用。
总结起来，有源晶振电路是一种基于谐振原理的振荡电路，利用有源元件提供能量，以保持谐振电路的持续振荡。
它具有高稳定度、高精度、宽频带和低功耗等特点，广泛应用于各种数码电子设备和通信系统中。
ZKJ晶振3225封装8M规格书
深圳市中科晶电子有限公司一、本规格书用于规定8.000000MHz石英晶体谐振器。
二、构造2.1封装：■3.2*2.52.2封装形式：■电阻焊2.3封装介质：■真空三、尺寸单位：mm四、晶体技术参数指标1.频率:8.000000MHz2.型号:32253.振荡模式:Fundamental(AT)4.频率频差:±20ppm at25℃±3℃5.温度频差:±30ppm温度频差测试的基准温度是:25±2℃6.工作温度范围:-20℃~+70℃7.储存温度范围:-30℃~+85℃8.负载(CL):20.0pF9.激励功率:100uW/Max10.静电容: 2.0pF MAX11.等效电阻:80ΩMax.12.绝缘阻抗:500MΩmin/DC100V13.年老化率:±3ppm/年14.包装方式:卷包3000PCS/Reel15.备注五、可靠性试验六、包装方式6.1带子尺寸（unit:mm ）MarkingMarkingA B C D E F G H J K t 2.73.48.03.51.754.02.04.01.551.40.256.2卷盘尺寸（unit:mm ）7.注意本产品不能折弯使用，在电路板安装时使用过大的机械压力可能造成产品损坏，同时本规格书只规定了部件本身的品质，应用于您的产品时请确认图纸该产品是否适用。
M N P Q R S U 178.060.211.58.02.511.013.0。
晶振及其封装
晶振及其封装晶体振荡器也分为无源晶振和有源晶振两种类型。
无源晶振与有源晶振的英文名称不同，无源晶振为crystal（晶体），而有源晶振则叫做oscillator（振荡器）。
无源晶振是有2个引脚的无极性元件，需要借助于时钟电路才能产生振荡信号，自身无法振荡起来，所以“无源晶振”这个说法并不准确；有源晶振有4只引脚，是一个完整的振荡器，其中除了石英晶体外，还有晶体管和阻容元件，因此体积较大。
有源晶振引脚识别：有个点标记的为1脚，按逆时针（管脚向下）分别为2、3、4。
有源晶振通常的用法：一脚悬空，二脚接地，三脚接输出，四脚接电压。
有源晶振不需要DSP的内部振荡器，信号质量好，比较稳定，而且连接方式相对简单（主要是做好电源滤波，通常使用一个电容和电感构成的PI型滤波网络，输出端用一个小阻值的电阻过滤信号即可），不需要复杂的配置电路。
相对于无源晶体，有源晶振的缺陷是其信号电平是固定的，需要选择好合适输出电平，灵活性较差，而且价格高。
石英晶振封装一般分为插件（Dip）和贴片（SMD）。
插件中又分为HC-49U、HC-33U、HC-49S、全尺寸（长方体）、半尺寸（正方体）、音叉型（圆柱状晶振）。
HC-49U一般称49U，有些采购俗称“高型”，而HC-49S一般称49S，俗称“矮型”，音叉型（圆柱状晶振）按照体积分可以分为φ3*10、φ3*9、φ3*8、φ2*6、φ1*5、、φ1*4等。
贴片型是按尺寸大小和脚位来分类：例如7050（7.0*5.0）、6035（6.0*3.5）、5032（5.0*3.2)、3225（3.2*2.5）、2025（2.0*2.5）等。
脚位有4pin和2pin之分。
所谓全尺寸的，又称长方形或者14pin，半尺寸的又称正方形或者8pin。
不过要注意的是，这里的14pin和8pin 都是指振荡器内部核心IC的脚位数，振荡器本身是4pin。
而从不同的应用层面来分，有源晶振又可分为普通晶振（OSC）、温补晶振（TCXO）、压控晶振（VCXO）压控晶振恒温晶振（OCXO）等。
ZKJ晶振3225封装13.52127MHz-20PF-10PPM工业级规格书
六、包装方式
6.1 带子尺寸（unit:mm）
深圳市中科晶电子有限公司
Marking Marking
A
B
C
D
E
F
G
H
J
K
t
2.7
3.4
8.0
3.5
1.75
4.0
2.0
4.0
1.55
1.4
0.25
6.2 卷盘尺寸（unit:mm）
M
N
P
Q
178.0
60.2
11.5
8.0
R
S
U
2.5
11.0
13.0
七、注意
深圳市中科晶电子有限公司
一、适用范围
本规格书用于规定 (A)MHz 石英晶体谐振器。
A：13.52127
MHZ
二、构造
2.1 封装：3.2*2.5 2.2 封装形式：
□1.冷压焊 2.3 封装介质：
□1.氮气
■2.电阻焊 ■2.真空
三、尺寸、材料
□ 3.锡焊
银丝 导电胶
上盖 晶片 基座
单位：mm
深圳市中科晶电子有限公司
本产品不能折弯使用，在电路板安装时使用过大的机械压力可能造成产品损坏， 同时本规格书只规定了部件本身的品质，应用于您的产品时请确认图纸该产品是否适 用。
四、晶体技术参数指标
1. 频率:
13.521270MHz
2. 型号 :
3225
3. 振荡模式:
Fundamental(AT)
4. 频率频差:
±10ppm at 25℃± 3℃
5. 温度频差:
±20ppm 温度频差测试的基准温度是:25±2℃
有源晶振的内部结构
有源晶振的内部结构
有源晶振是一种能够产生稳定频率振荡信号的元件，它在许多
电子设备中被广泛应用。
它的内部结构通常由晶体振荡器和放大器
组成。
晶体振荡器是有源晶振的核心部件，它由一个晶体片和两个电
极组成。
晶体片通常由石英或其他压电材料制成，它具有一个特定
的谐振频率，当施加电场或机械应力时，会产生机械振动。
这种振
动会被放大并转换成电信号，从而产生稳定的振荡频率。
晶体振荡器的电极用于施加电场以激励晶体片的振动，同时也
用于接收并放大晶体片产生的振荡信号。
这些电极通常由金属制成，它们与晶体片紧密结合以确保高效的能量传输。
除了晶体振荡器，有源晶振还包括放大器部分，用于放大晶体
振荡器产生的信号以便于驱动其他电路。
放大器通常由晶体管或集
成电路构成，它们能够增加振荡器输出信号的幅度，同时保持信号
的稳定性和准确性。
总的来说，有源晶振的内部结构主要由晶体振荡器和放大器组
成，晶体振荡器负责产生稳定的振荡信号，而放大器则负责放大和驱动这一信号。
这种结构设计使得有源晶振成为了现代电子设备中不可或缺的元件。
晶振系列讲座之二--晶振的种类和封装
晶振系列讲座之二：晶振的封装及种类内含石英谐振晶体的电子元件可分两大类：石英晶体（crystal 或Xtal）是石英晶片加上电极与外壳封装。
也称或石英振荡子或石英晶体谐振器(crystal resonator）。
这是单纯石英晶体被动元件，不含主动元件，需搭配外加电路才会产生振荡。
这是被动（无源）元件，在大陆又称它无源晶振（含义：被动式石英晶体振荡器）。
石英晶体通常是两支接脚的电子元件。
普通晶振除去外壳后的内部结构低频晶振设计的音叉晶振的内部结构•石英晶体振荡器（crystal oscillator，简写OSC 或XO）是指内含石英晶体与振荡电路的模组，需要电源，可直接产生振荡讯号输出。
因内含主动（有源）电子元件，整个模组也属主动元件，在大陆又称它有源晶振。
石英振荡器通常是四支接脚的电子元件，其中两支为电源，一支为振荡讯号输出，另一支为空脚或控制用。
图中可清晰地看到有源晶振的内部结构随着通信和数字技术的发展实际产品设计中对频率稳定性以及对温度适应性的要求不同，为了提高晶振的参数水平，开发出不同类型的有源晶振。
石英晶体振荡器模组较常见有以下种类：XO : 一般型(Crystal oscillator)TCXO : 温度补偿型(Temperature compensated crystal oscillator)OCXO : 恒温型(Oven-controlled crystal oscillator)VCXO : 电压控制型(Voltage-controlled crystal oscillator)目前晶振的几种封装形式图示：一．无源晶振：封装名称49S ，FMXI 49S SMD 2X6,3X8, FMD6 MC146 ,FMD7外形尺寸mm 11.1X4.68X3.51 13.0X4.85X4.2 2X6,3X8 7.0X1.5X1.4 封装名称2520 ，FMX2 3225，FMX3 5032, FMX5 5032,FMG5外形尺寸mm 2.5X2.0X0.55 3.2X2.5X0.6 5.0X3.2X0.9 5.0X3.2X1.5 列举常用尺寸，其他就不一一列举。
有源晶振 工作原理
有源晶振工作原理
有源晶振，又称为晶体振荡器，是一种主动元件，用于产生高精度的时钟信号。
其工作原理如下：
1. 晶振由晶体谐振而形成，晶体通常采用石英晶体。
晶体具有特殊的谐振特性，能够在一定频率范围内产生共振，即在输入一定电压后输出相同频率的振荡信号。
2. 有源晶振由振荡器和放大器两部分组成。
振荡器部分由晶体振荡回路和电容电阻网络构成，通过反馈调节使晶体处于共振状态。
放大器部分用于放大振荡信号，以提供足够的输出。
3. 当外加电压施加到有源晶振上时，晶体开始振荡，并在振荡回路中形成电场。
由于晶体具有振荡特性，会在回路中输出一定频率的振荡信号。
4. 接下来，放大器会接收并放大振荡信号，使其达到适当的输出电压水平。
输出的振荡信号可以作为时钟信号，用于驱动其他电路的运行。
总结：有源晶振通过晶体振荡回路和放大器，使晶体串联谐振工作并输出稳定的振荡信号。
这种振荡信号可以作为精确的时钟信号，在许多电子设备和系统中广泛应用。
有源晶振的工作原理
有源晶振的工作原理有源晶体振荡器（Active Crystal Oscillator）是一种通过外接电源驱动的，能产生稳定和准确信号频率的固态振荡器。
它的工作原理是基于晶体的振荡效应。
晶体是一种具有固定晶格结构的固体材料，在晶格中的原子或分子之间存在着一定的力场。
当外界施加一个电场或者力场时，会使晶格中的原子或分子发生位移，这种位移会导致局部电荷的不平衡，从而产生电势差。
当电势差达到一个临界值时，会产生一个反向电势，将原先位移的电荷重新推回。
由于原子或分子的质量和惯性，这种推回会超过原先的位置，从而形成新的位移。
这个过程会不断重复，形成一个周期性振动。
有源晶振基于晶体振荡现象，利用电子器件和电源进行反馈驱动，实现了整个振荡过程的自主维持和调整。
下面将详细介绍有源晶振的工作原理：首先，有源晶振的核心元件是一个晶体谐振器。
晶体谐振器通常由一个晶体材料（例如石英晶体）和两个电极组成。
晶体材料在电极之间形成一个电场，当施加电压时，电场使得晶体的表面发生微小位移。
晶体的弹性恢复力会将位移推回原位，形成振荡。
为了维持振荡的稳定性，有源晶振引入了一个放大器电路，用于放大振荡信号并提供足够的驱动能量。
放大器电路通常由一个运算放大器和几个反馈电阻组成。
运算放大器将晶体谐振器输出的微弱信号放大，然后通过反馈电阻将一部分放大后的信号反馈到晶体谐振器上。
反馈的信号使得晶体谐振器保持振荡，并起到稳定频率的作用。
为了确保有源晶振输出的信号频率准确可靠，需要控制晶体谐振器的频率。
这里使用了一个频率稳定电路。
频率稳定电路通常由一个控制电路和一个可变电感或变容器组成。
控制电路会通过改变电感或变容器的参数来调整振荡频率。
通过在反馈回路中引入频率稳定电路，可以控制晶体谐振器的频率，使得有源晶振的输出频率在一个精确和稳定的范围内。
总结起来，有源晶体振荡器基于晶体的振荡效应，通过电子放大器和频率稳定电路的控制，实现了稳定和准确的振荡信号输出。
