MATLAB的SIMULINK仿真scope绘图总结
MATLAB_simulink中的示波器scope设置
一、打印输出（Print）将系统仿真结果的输出信号打印出来。
二、视图自动缩放（Autoscale）点击此按钮可以自动调整显示范围以匹配系统仿真输出信号的动态范围。
三、X轴缩放、Y轴缩放以及视图整体缩放可以分别对X坐标轴、Y坐标轴或同时对X、Y坐标轴的信号显示进行缩放，以满足用户对信号做局部观察的需要。
使用时，单击缩放按钮后选择需要观察的信号范围即可。
若需要缩小视图，单击鼠标右键，选择弹出菜单的Zoom out即可。
四、保存和恢复坐标轴设置使用Scope模块观察输出信号时，用户可以保存坐标轴设置。
这样，当信号的视图发生改变后，单击恢复坐标轴设置可以恢复以前保存的坐标轴设置。
五、Scope参数设置点击Scope 模块工具栏的参数设置按钮（Parameters），可以打开Scope模块的参数设置界面，见图9.2(a)。
Scope 模块的参数设置包含两个选项卡：General和Data History。
1、General选项卡通常参数设置界面首先显示General选项卡的内容。
在General选项卡中可以进行下列设置：（1）坐标系数目（Number of axes）在一个Scope模块中可以使用多个坐标系窗口同时输出多个信号。
同时可使用的坐标系数目由此处设置。
默认设置下，Scope模块仅显示一个坐标系窗口。
（2）悬浮Scope开关（floating scope）用来将Scope模块切换为悬浮Scope模块。
悬浮Scope模块将在9.1.2中介绍。
（3）显示时间范围（Time range）用来设置信号的显示时间范围。
需要注意的是信号显示的时间范围和系统仿真的时间范围可以不同。
坐标系所显示的时间范围并非为绝对时间，而是指相对时间范围，坐标系左下角的时间偏移（Time offset）规定时间的起始时刻。
(4)坐标系标签（Tick labels）确定Scope模块中各坐标系是否带有坐标系标签。
此选项提供3种选择：全部坐标系都使用坐标系标签（all）、最下方坐标系使用标签（bottom axis only）以及都不使用标签（none）。

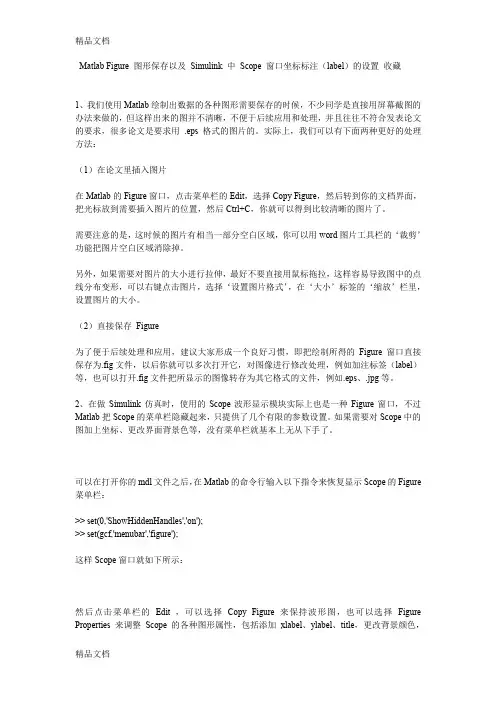

(整理)matlab_simulink_示波器_scope_图片保存.
Matlab Figure 图形保存以及Simulink 中Scope 窗口坐标标注（label）的设置收藏1、我们使用Matlab绘制出数据的各种图形需要保存的时候，不少同学是直接用屏幕截图的办法来做的，但这样出来的图并不清晰，不便于后续应用和处理，并且往往不符合发表论文的要求，很多论文是要求用.eps 格式的图片的。
实际上，我们可以有下面两种更好的处理方法：（1）在论文里插入图片在Matlab的Figure窗口，点击菜单栏的Edit，选择Copy Figure，然后转到你的文档界面，把光标放到需要插入图片的位置，然后Ctrl+C，你就可以得到比较清晰的图片了。
需要注意的是，这时候的图片有相当一部分空白区域，你可以用word图片工具栏的‘裁剪’功能把图片空白区域消除掉。
另外，如果需要对图片的大小进行拉伸，最好不要直接用鼠标拖拉，这样容易导致图中的点线分布变形，可以右键点击图片，选择‘设置图片格式’，在‘大小’标签的‘缩放’栏里，设置图片的大小。
（2）直接保存Figure为了便于后续处理和应用，建议大家形成一个良好习惯，即把绘制所得的Figure窗口直接保存为.fig文件，以后你就可以多次打开它，对图像进行修改处理，例如加注标签（label）等，也可以打开.fig文件把所显示的图像转存为其它格式的文件，例如.eps、.jpg等。
2、在做Simulink仿真时，使用的Scope波形显示模块实际上也是一种Figure窗口，不过Matlab把Scope的菜单栏隐藏起来，只提供了几个有限的参数设置。
如果需要对Scope中的图加上坐标、更改界面背景色等，没有菜单栏就基本上无从下手了。
可以在打开你的mdl文件之后，在Matlab的命令行输入以下指令来恢复显示Scope的Figure 菜单栏：>> set(0,'ShowHiddenHandles','on');>> set(gcf,'menubar','figure');这样Scope窗口就如下所示：然后点击菜单栏的Edit ，可以选择Copy Figure 来保持波形图，也可以选择Figure Properties 来调整Scope 的各种图形属性，包括添加xlabel、ylabel、title，更改背景颜色，调整波形曲线的线型、粗细等等：P.S.：除了上面说的那两行指令外，在网上还找到一段相似的程序，不过我使用时Matlab提示第4行代码出现Error，不知是何原因，也贴在这里大家分析下吧，呵呵。
matlab中仿真的scope图像的设置
如何设置显示matlab中的scope 图像1、我们使用Matlab绘制出数据的各种图形需要保存的时候，不少同学是直接用屏幕截图的办法来做的，但这样出来的图并不清晰，不便于后续应用和处理，并且往往不符合发表论文的要求，很多论文是要求用.eps 格式的图片的。
实际上，我们可以有下面两种更好的处理方法：（1）在论文里插入图片在Matlab的Figure窗口，点击菜单栏的Edit，选择Copy Figure，然后转到你的文档界面，把光标放到需要插入图片的位置，然后Ctrl+C，你就可以得到比较清晰的图片了。
需要注意的是，这时候的图片有相当一部分空白区域，你可以用word图片工具栏的‘裁剪’功能把图片空白区域消除掉。
另外，如果需要对图片的大小进行拉伸，最好不要直接用鼠标拖拉，这样容易导致图中的点线分布变形，可以右键点击图片，选择‘设置图片格式’，在‘大小’标签的‘缩放’栏里，设置图片的大小。
（2）直接保存Figure为了便于后续处理和应用，建议大家形成一个良好习惯，即把绘制所得的Figure窗口直接保存为.fig文件，以后你就可以多次打开它，对图像进行修改处理，例如加注标签（label）等，也可以打开.fig文件把所显示的图像转存为其它格式的文件，例如.eps、.jpg等。
2、在做Simulink仿真时，使用的Scope波形显示模块实际上也是一种Figure窗口，不过Matlab把Scope的菜单栏隐藏起来，只提供了几个有限的参数设置。
如果需要对Scope中的图加上坐标、更改界面背景色等，没有菜单栏就基本上无从下手了。
可以在打开你的mdl文件之后，在Matlab的命令行输入以下指令来恢复显示Scope的Figure 菜单栏：>> set(0,'ShowHiddenHandles','on');>> set(gcf,'menubar','figure');这样Scope窗口就如下所示：然后点击菜单栏的Edit ，可以选择Copy Figure 来保持波形图，也可以选择Figure Properties 来调整Scope 的各种图形属性，包括添加xlabel、ylabel、title，更改背景颜色，调整波形曲线的线型、粗细等等：P.S.：除了上面说的那两行指令外，在网上还找到一段相似的程序，不过我使用时Matlab提示第4行代码出现Error，不知是何原因，也贴在这里大家分析下吧，呵呵。
编辑simulink仿真的scope图形
一切不平等,归根结底是信息的不平等示波器Scope输出的图像默认黑底,不仅不能直接编辑,而且不方便打印,在这里,教大家如1、模型搭建完毕,点击运行Karn K',双击翻开scope之后,调整波形显示,使何得到美观不失真的图像.之符合要求,然后在matlab的命令窗口中键入如下命令〔顺序不能颠倒〕shh=get(0,'ShowHiddenHandles');set(0,'ShowHiddenHandles','On')set(gcf,'menubar','figure')set(gcf,'CloseRequestFcn','closereq')set(gcf,'DefaultLineClipping','Off)set(0,'ShowHiddenHandles',shh)oooooooooooo回ooooooooooo2、Scope菜单栏多出几个选项,如下列图.点击“Edit〞.3、选择"FigureProperties〞.一切不平等,归根结底是信息的不平等(1)在窗口左下方Tilte 可以添加标题. (2)右下方对应坐标,f ZAx,s 「ent 添加相关文字说明,还可以通过选择font改变字体；limits 用来规定坐标范围；scale 用来选择坐标线flinear (默认)还是取对数log,默认即可.(3)为了改变打印效果,就要用到Goes;6,单击左边的油漆桶改变背景颜色,宜用白底；单击右边的画笔改变网格颜色,宜用黑色.就可以改变曲线线形、颜色、粗细,添加标记(Marker)了.(4) 还有就是编辑曲线,左键单击曲线以选中,scope 窗口变成如下列图所示: 窗口下方出现卜面是最终效果,如图:5、左键单击"Edit",在下拉菜单中点击“copyoptions〞.选才?forcewhitebackground,ok,改一次以后就不用再改了,如下列图所示:6、左键单击"Edit",在下拉菜单中点击"copyfigure;即可复制图像. 1 时陶 W 他:假L7、接下来,只需要将图片粘贴到word 等文档中即可,真的不会失真,如图. 非最小拍限制。
matlab中仿真的scope图像的设置
matlab中仿真的scope图像的设置如何设置显⽰matlab中的scope 图像1、我们使⽤Matlab绘制出数据的各种图形需要保存的时候，不少同学是直接⽤屏幕截图的办法来做的，但这样出来的图并不清晰，不便于后续应⽤和处理，并且往往不符合发表论⽂的要求，很多论⽂是要求⽤.eps 格式的图⽚的。
实际上，我们可以有下⾯两种更好的处理⽅法：（1）在论⽂⾥插⼊图⽚在Matlab的Figure窗⼝，点击菜单栏的Edit，选择Copy Figure，然后转到你的⽂档界⾯，把光标放到需要插⼊图⽚的位置，然后Ctrl+C，你就可以得到⽐较清晰的图⽚了。
需要注意的是，这时候的图⽚有相当⼀部分空⽩区域，你可以⽤word图⽚⼯具栏的‘裁剪’功能把图⽚空⽩区域消除掉。
另外，如果需要对图⽚的⼤⼩进⾏拉伸，最好不要直接⽤⿏标拖拉，这样容易导致图中的点线分布变形，可以右键点击图⽚，选择‘设置图⽚格式’，在‘⼤⼩’标签的‘缩放’栏⾥，设置图⽚的⼤⼩。
（2）直接保存Figure为了便于后续处理和应⽤，建议⼤家形成⼀个良好习惯，即把绘制所得的Figure窗⼝直接保存为.fig⽂件，以后你就可以多次打开它，对图像进⾏修改处理，例如加注标签（label）等，也可以打开.fig⽂件把所显⽰的图像转存为其它格式的⽂件，例如.eps、.jpg等。
2、在做Simulink仿真时，使⽤的Scope波形显⽰模块实际上也是⼀种Figure窗⼝，不过Matlab把Scope的菜单栏隐藏起来，只提供了⼏个有限的参数设置。
如果需要对Scope中的图加上坐标、更改界⾯背景⾊等，没有菜单栏就基本上⽆从下⼿了。
可以在打开你的mdl⽂件之后，在Matlab的命令⾏输⼊以下指令来恢复显⽰Scope的Figure 菜单栏：>> set(0,'ShowHiddenHandles','on');>> set(gcf,'menubar','figure');这样Scope窗⼝就如下所⽰：然后点击菜单栏的Edit ，可以选择Copy Figure 来保持波形图，也可以选择Figure Properties 来调整Scope 的各种图形属性，包括添加xlabel、ylabel、title，更改背景颜⾊，调整波形曲线的线型、粗细等等：P.S.：除了上⾯说的那两⾏指令外，在⽹上还找到⼀段相似的程序，不过我使⽤时Matlab提⽰第4⾏代码出现Error，不知是何原因，也贴在这⾥⼤家分析下吧，呵呵。

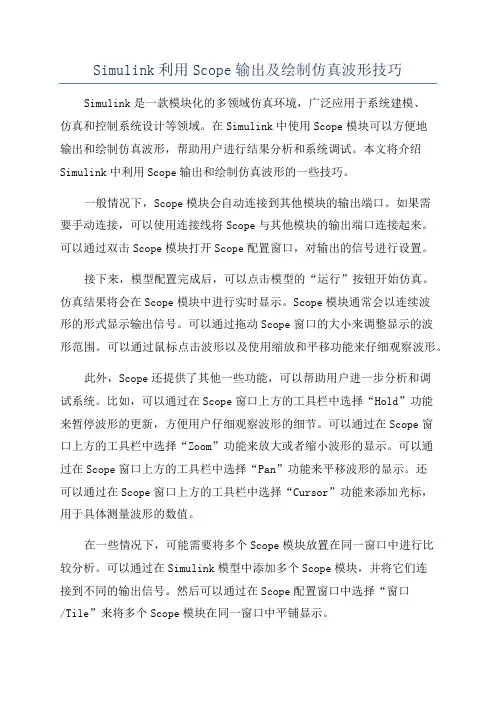

Simulink利用Scope输出及绘制仿真波形技巧
Simulink利用Scope输出及绘制仿真波形技巧Simulink是一款模块化的多领域仿真环境，广泛应用于系统建模、仿真和控制系统设计等领域。
在Simulink中使用Scope模块可以方便地输出和绘制仿真波形，帮助用户进行结果分析和系统调试。
本文将介绍Simulink中利用Scope输出和绘制仿真波形的一些技巧。
一般情况下，Scope模块会自动连接到其他模块的输出端口。
如果需要手动连接，可以使用连接线将Scope与其他模块的输出端口连接起来。
可以通过双击Scope模块打开Scope配置窗口，对输出的信号进行设置。
接下来，模型配置完成后，可以点击模型的“运行”按钮开始仿真。
仿真结果将会在Scope模块中进行实时显示。
Scope模块通常会以连续波形的形式显示输出信号。
可以通过拖动Scope窗口的大小来调整显示的波形范围。
可以通过鼠标点击波形以及使用缩放和平移功能来仔细观察波形。
此外，Scope还提供了其他一些功能，可以帮助用户进一步分析和调试系统。
比如，可以通过在Scope窗口上方的工具栏中选择“Hold”功能来暂停波形的更新，方便用户仔细观察波形的细节。
可以通过在Scope窗口上方的工具栏中选择“Zoom”功能来放大或者缩小波形的显示。
可以通过在Scope窗口上方的工具栏中选择“Pan”功能来平移波形的显示。
还可以通过在Scope窗口上方的工具栏中选择“Cursor”功能来添加光标，用于具体测量波形的数值。
在一些情况下，可能需要将多个Scope模块放置在同一窗口中进行比较分析。
可以通过在Simulink模型中添加多个Scope模块，并将它们连接到不同的输出信号。
然后可以通过在Scope配置窗口中选择“窗口/Tile”来将多个Scope模块在同一窗口中平铺显示。
MATLAB_simulink中的示波器scope设置介绍
一、打印输出（Print）将系统仿真结果的输出信号打印出来。
二、视图自动缩放（Autoscale）点击此按钮可以自动调整显示范围以匹配系统仿真输出信号的动态范围。
三、X轴缩放、Y轴缩放以及视图整体缩放可以分别对X坐标轴、Y坐标轴或同时对X、Y坐标轴的信号显示进行缩放，以满足用户对信号做局部观察的需要。
使用时，单击缩放按钮后选择需要观察的信号范围即可。
若需要缩小视图，单击鼠标右键，选择弹出菜单的Zoom out 即可。
四、保存和恢复坐标轴设置使用Scope模块观察输出信号时，用户可以保存坐标轴设置。
这样，当信号的视图发生改变后，单击恢复坐标轴设置可以恢复以前保存的坐标轴设置。
五、Scope参数设置点击Scope模块工具栏的参数设置按钮（Parameters），可以打开Scope模块的参数设置界面，见图9.2(a)。
Scope模块的参数设置包含两个选项卡：General 和Data History。
1、 General选项卡通常参数设置界面首先显示General选项卡的内容。
在General选项卡中可以进行下列设置：（1）坐标系数目（Number of axes）在一个Scope模块中可以使用多个坐标系窗口同时输出多个信号。
同时可使用的坐标系数目由此处设置。
默认设置下，Scope模块仅显示一个坐标系窗口。
（2）悬浮Scope开关（floating scope）用来将Scope模块切换为悬浮Scope模块。
悬浮Scope模块将在9.1.2中介绍。
（3）显示时间范围（Time range）用来设置信号的显示时间范围。
需要注意的是信号显示的时间范围和系统仿真的时间范围可以不同。
坐标系所显示的时间范围并非为绝对时间，而是指相对时间范围，坐标系左下角的时间偏移（Time offset）规定时间的起始时刻。
(4)坐标系标签（Tick labels）确定Scope模块中各坐标系是否带有坐标系标签。
此选项提供3种选择：全部坐标系都使用坐标系标签（all）、最下方坐标系使用标签（bottom axis only）以及都不使用标签（none）。
如何编辑和保存simulink中scope显示结果
转贴：如何编辑和保存simulink中scope显示结果
关于scope结果的保存，论坛里的一般回答都是输出到workspace，再plot，但是plot在一张图里只可以有一个坐标系，在多变量情况下很不方便，不能实现scope中多axis的情况。
另外若直接打印scope显示的结果，图形颜色无法编辑，也不能在图上加线条或文字。
可以在打开scope情况下，在matlab中输入命令
shh = get(0,'ShowHiddenHandles');
set(0,'ShowHiddenHandles','On')
set(gcf,'menubar','figure')
set(gcf,'CloseRequestFcn','closereq')
set(gcf,'DefaultLineClipping','Off')
set(0,'ShowHiddenHandles',shh)
这样scope隐藏的编辑菜单就会出现，与plot中的菜单类似，可以方便的编辑scope中的图形，并可以将图形另存为*.fig，或者export为*.jpg，*.bmp等等。
matlab-simlink仿真波形画图技巧
matlab-simlink仿真波形画图技巧相信很多同学，特别是硕士和博士同学在写期刊论文或学位论文时需要使用matlab/simulink仿真，而且需要将波形导出来写入论文。
本文将介绍一种导出波形的方法，不一定是最快捷的，但是一定能够达到清晰的效果。
1.建立仿真模型：建立好仿真模型后，放置“示波器（scope）”（你想看的波形），双击“示波器”，看到类似下图对话框，上方有工具栏，第一个是“打印”，第二个是“参数”，单击参数按钮，弹出下图中间“参数”对话框，“参数”对话框的第二个选项卡下去掉“限制至结束的数据点数”前的复选框，勾选“保存到工作空间（Save data to workspace）”，并对要保存的数据命名（图中为“ULoad”）数据的格式（format）下拉列表就选择默认的（Structure with time），就是含有时间的结构体。
有些老师在授课的时候说选择Array（即只有数据的数组），想想matlab也是大公司，默认肯定是有道理的。
2.仿真：本文不讲。
3.查看：仿真完成后，会在工作空间（workspace）出现下图所示结构体变量ULoad，双击该结构体变量，会出现右侧Variable Editor窗口，可以清楚地看到ULoad内部有些什么变量，可以继续双击其中的元素，可以查看所有内容。
该步骤可省略，只是查看功能。
4.画图：这是关键的一步，请用simplot函数，而不是plot函数，而simplot函数对应的变量形式就是“Structure with time”，也就是说matlab公司希望用户直接用这个函数。
例如：simplot(ULoad);出现下图所示与示波器一模一样的图形。
单击工具栏“属性”按钮，如图中红色圆圈中所示。
5.属性编辑：这一步也很重要，单击属性按钮后，如下图所示属性面板好像啥也没有，不捉急，你想修改什么就单击什么，比如背景肯定不希望是黑色的吧，单击背景，或者坐标轴（因为背景和坐标是属于坐标轴的），如下图所示左下方红色框内改变背景填充色和网各色，也可以去掉网格，左上方为添加标题，中间为xy坐标范围和标签，后面都有个Ticks按钮，还有more properties按钮，点开看看呗。
MATLAB_simulink中的示波器scope设置介绍
MATLAB_simulink中的示波器scope设置介绍示波器是一种测量仪器，用于显示和记录不同信号的电压随时间的变化情况。
在MATLAB Simulink中，示波器模块允许用户通过添加和配置Scope块来可视化模型中的信号。
以下是Scope模块的设置介绍。
1.打开示波器：在Simulink模型中找到要显示波形的信号的输出端口。
右键单击输出端口，并选择“Add to Scope”选项。
这将在模型中添加一个Scope块，并连接到所选信号的输出端口。
2.设置示波器参数：打开Scope模块的参数对话框，可以通过右键单击模块并选择“Properties”选项或双击模块来打开。
在参数对话框中，可以设置以下参数：- Number of Inputs：设置Scope模块接收的信号数量。
可以选择单个信号或多个信号。
- Number of Outputs：设置Scope模块显示的信号数量。
可以选择单个信号或多个信号。
- Sampling mode：设置示波器的采样模式。
可以选择Auto，Discrete，或Sample-based。
Auto模式下，示波器将根据模型的解算器设置自动选择采样模式。
- Time Span：设置示波器显示的时间跨度。
可以选择自动或手动模式。
在手动模式下，可以手动设置时间间隔。
- Buffer Length：设置示波器的缓冲区长度。
可以设置为无限或指定的固定长度。
- Voltages：设置示波器的电压范围和单位。
可以选择自动或手动模式。
在手动模式下，可以手动设置电压范围和单位。
- Triggers：设置示波器的触发条件。
可以选择自动触发或手动触发。
3.自定义示波器样式：Scope模块允许用户自定义波形的样式和外观。
可以通过选择“Display”选项卡来访问自定义设置。
以下是一些可自定义的设置：- Colors：设置示波器波形的颜色。
- Styles：设置示波器波形的线条样式（如实线、虚线、点划线等）。
matlab中仿真的scope图像的设置
如何设置显示m a tlab中的scope图像1、我们使用Matl ab绘制出数据的各种图形需要保存的时候，不少同学是直接用屏幕截图的办法来做的，但这样出来的图并不清晰，不便于后续应用和处理，并且往往不符合发表论文的要求，很多论文是要求用.eps 格式的图片的。
实际上，我们可以有下面两种更好的处理方法：（1）在论文里插入图片在Matlab的Figure窗口，点击菜单栏的E di t，选择CopyFigure，然后转到你的文档界面，把光标放到需要插入图片的位置，然后Ctrl+C，你就可以得到比较清晰的图片了。
需要注意的是，这时候的图片有相当一部分空白区域，你可以用word图片工具栏的‘裁剪’功能把图片空白区域消除掉。
另外，如果需要对图片的大小进行拉伸，最好不要直接用鼠标拖拉，这样容易导致图中的点线分布变形，可以右键点击图片，选择‘设置图片格式’，在‘大小’标签的‘缩放’栏里，设置图片的大小。
（2）直接保存Figure为了便于后续处理和应用，建议大家形成一个良好习惯，即把绘制所得的Fi gure窗口直接保存为.fig文件，以后你就可以多次打开它，对图像进行修改处理，例如加注标签（l abel）等，也可以打开.fig文件把所显示的图像转存为其它格式的文件，例如.eps、.jpg等。
2、在做Simul ink仿真时，使用的Scop e波形显示模块实际上也是一种Figu re窗口，不过Matla b把Scop e的菜单栏隐藏起来，只提供了几个有限的参数设置。
如果需要对Scope中的图加上坐标、更改界面背景色等，没有菜单栏就基本上无从下手了。
可以在打开你的m dl文件之后，在Matlab的命令行输入以下指令来恢复显示Sco pe的Fig ure 菜单栏：>> set(0,'ShowHid denHan dles','on');>> set(gcf,'menubar','figure');这样Scope窗口就如下所示：然后点击菜单栏的Edit ，可以选择Copy Figure来保持波形图，也可以选择Figure Proper ti es 来调整Scope 的各种图形属性，包括添加xlabel、ylabel、title，更改背景颜色，调整波形曲线的线型、粗细等等：P.S.：除了上面说的那两行指令外，在网上还找到一段相似的程序，不过我使用时M a tlab提示第4行代码出现Erro r，不知是何原因，也贴在这里大家分析下吧，呵呵。
matlab中仿真的scope图像的设置
如何设置显示matlab中的scope 图像1、我们使用Matlab绘制出数据的各种图形需要保存的时候，不少同学是直接用屏幕截图的办法来做的，但这样出来的图并不清晰，不便于后续应用和处理，并且往往不符合发表论文的要求，很多论文是要求用.eps 格式的图片的。
实际上，我们可以有下面两种更好的处理方法：（1）在论文里插入图片在Matlab的Figure窗口，点击菜单栏的Edit，选择Copy Figure，然后转到你的文档界面，把光标放到需要插入图片的位置，然后Ctrl+C，你就可以得到比较清晰的图片了。
需要注意的是，这时候的图片有相当一部分空白区域，你可以用word图片工具栏的‘裁剪’功能把图片空白区域消除掉。
另外，如果需要对图片的大小进行拉伸，最好不要直接用鼠标拖拉，这样容易导致图中的点线分布变形，可以右键点击图片，选择‘设置图片格式’，在‘大小’标签的‘缩放’栏里，设置图片的大小。
（2）直接保存Figure为了便于后续处理和应用，建议大家形成一个良好习惯，即把绘制所得的Figure窗口直接保存为.fig文件，以后你就可以多次打开它，对图像进行修改处理，例如加注标签（label）等，也可以打开.fig文件把所显示的图像转存为其它格式的文件，例如.eps、.jpg等。
2、在做Simulink仿真时，使用的Scope波形显示模块实际上也是一种Figure窗口，不过Matlab把Scope的菜单栏隐藏起来，只提供了几个有限的参数设置。
如果需要对Scope中的图加上坐标、更改界面背景色等，没有菜单栏就基本上无从下手了。
可以在打开你的mdl文件之后，在Matlab的命令行输入以下指令来恢复显示Scope的Figure 菜单栏：>> set(0,'ShowHiddenHandles','on');>> set(gcf,'menubar','figure');这样Scope窗口就如下所示：然后点击菜单栏的Edit ，可以选择Copy Figure 来保持波形图，也可以选择Figure Properties 来调整Scope 的各种图形属性，包括添加xlabel、ylabel、title，更改背景颜色，调整波形曲线的线型、粗细等等：P.S.：除了上面说的那两行指令外，在网上还找到一段相似的程序，不过我使用时Matlab提示第4行代码出现Error，不知是何原因，也贴在这里大家分析下吧，呵呵。
如何在matlab中画出simulink——scope的图形
在用Simulink做仿真时，我们经常会用到示波器Scope来观察波形，它可以对波形进行局部放大、按横、纵座标放大，非常方便，但是如果我们要保存波形时，就最好别直接拷贝Scope波形了，因为它的背景是黑的，而且不能进行线形修改和标注，不适合作为文档用图。
一般的做法是将数据输出到工作空间，然后用画图指令Plot画图。
输出到工作空间的方法一般有这么几种：1．添加To Workspace模块；2．添加out模块；3．直接用Scope输出。
本人比较懒，一般不再添加其他输出模块，直接选用方法3。
当然不是说放一个Scope就能数出数据的，需要对Scope进行设置。
设置界面如下：这里最好把Limit data points to last勾掉，因为很有可能你的数据会超过5000个。
勾选Save data to Workspace，变量类型可以选结构体，结构体带时间，以及向量（后面我们会分别介绍这几种变量类型的画图方法）。
运行Simulink，输出完数据，你就可以利用Matlab的画图工具随心所欲的画图了。
下面以一个例子分别介绍三种变量类型的画图方法。
1．输出类型为向量形式。
从图上看到，输出了两维时间序列，而实际输出到工作空间的变量ScopeData为三维序列，其中第一列为时间，这正好为我们画图提供了方便。
我们可以采用画图命令如下：figure;plot(ScopeData(:,1),ScopeData(:,2),'LineWidth',1.5);hold on;plot(ScopeData(:,1),ScopeData(:,3),'r:','LineWidth',1.5);legend('正弦波','锯齿波');hold off;当然你还可以采用其他绘图方式，如采用Subplot方式。
2．输出类型为Structure with Time。
matlab及simulink仿真学习心得
matlab及simulink仿真学习心得
Matlab及Simulink仿真学习是进行系统各类运算分析所不可缺少的重要环节，我有幸在学校参加过Matlab及Simulink仿真学习的课程，下面就我的体会分享给大家。
首先，Matlab是一种计算环境，具有许多语言的特点，足以用来处理各种复杂数据。
许多先进功能可让我们快速完成复杂计算，以及进行统计分析和绘图。
此外，Matlab也有一个强大的数据分析功能，可以帮助我们从大量原始数据中提取有用信息，从而进行快速决策。
Simulink是一种功能强大的系统仿真工具，可以方便地实现对复杂系统仿真性能的测试，以便进行系统的优化设计。
该软件采用块图的形式来连接模块，每个模块代表特定的系统组件，可以通过不同的参数设置来模拟仿真曲线，从而观察和检测系统的运行情况和调节系统的性能。
最后，Matlab及Simulink仿真学习让我受益良多，不仅提高了我在数据分析，统计分析和系统仿真等方面的技能，而且也了解到了Matlab与Simulink之间的联系，以及如何将它们运用到实际工程生产中，为我以后在工程应用有所帮助。
matlab_simulink_示波器_scope图片属性设置
毕业季节，很多忙碌于毕业设计的同学都为如何在Simulink 中Scope获得白色背景而苦恼，因为论文是白纸黑字，总不能让Simulink 中Scope图也来个黑兮兮的背景和黑色的线条把，本文方法可以实现Simulink 中Scope的各种设置。
Matlab Figure 图形保存以及Simulink 中Scope 窗口坐标标注（label）的设置收藏1、我们使用Matlab绘制出数据的各种图形需要保存的时候，不少同学是直接用屏幕截图的办法来做的，但这样出来的图并不清晰，不便于后续应用和处理，并且往往不符合发表论文的要求，很多论文是要求用.eps 格式的图片的。
实际上，我们可以有下面两种更好的处理方法：（1）在论文里插入图片在Matlab的Figure窗口，点击菜单栏的Edit，选择Copy Figure，然后转到你的文档界面，把光标放到需要插入图片的位置，然后Ctrl+C，你就可以得到比较清晰的图片了。
需要注意的是，这时候的图片有相当一部分空白区域，你可以用word图片工具栏的‘裁剪’功能把图片空白区域消除掉。
另外，如果需要对图片的大小进行拉伸，最好不要直接用鼠标拖拉，这样容易导致图中的点线分布变形，可以右键点击图片，选择‘设置图片格式’，在‘大小’标签的‘缩放’栏里，设置图片的大小。
（2）直接保存Figure为了便于后续处理和应用，建议大家形成一个良好习惯，即把绘制所得的Figure窗口直接保存为.fig文件，以后你就可以多次打开它，对图像进行修改处理，例如加注标签（label）等，也可以打开.fig文件把所显示的图像转存为其它格式的文件，例如.eps、.jpg等。
2、在做Simulink仿真时，使用的Scope波形显示模块实际上也是一种Figure窗口，不过Matlab把Scope的菜单栏隐藏起来，只提供了几个有限的参数设置。
如果需要对Scope中的图加上坐标、更改界面背景色等，没有菜单栏就基本上无从下手了。
MATLABSimulink坐标变换仿真分析（Matlab
（4）αβ0 to abc的坐标变换函数
（5）程序运行结果（0.05s仿真时间） 可以看见，系统可以将三相电压信号变换为两相信号，这就实现了电机控制时，将定子三相对称绕组产生的旋转磁场转换成两 相静止绕组产生的磁场。 注意：母线前后的变量数对应母线的端口。入口变量u(i)。
请您及时更换请请请您正在使用的模版将于2周后被下线请您及时更换
MATLABSimulink坐标变换仿真分析（ Matlab R2014a） （一）
1.abc to αβ0 主要simulink工具：sine、scope、add、Fcn 等 （1）总程序图
（2）三相电源Leabharlann 参数设置（相角为负值，为弧度制）
最新matlab_simulink_示波器_scope_图片保存
m a t l a b_s i m u l i n k_示波器_s c o p e_图片保存Matlab Figure 图形保存以及 Simulink 中 Scope 窗口坐标标注（label）的设置收藏1、我们使用Matlab绘制出数据的各种图形需要保存的时候，不少同学是直接用屏幕截图的办法来做的，但这样出来的图并不清晰，不便于后续应用和处理，并且往往不符合发表论文的要求，很多论文是要求用 .eps 格式的图片的。
实际上，我们可以有下面两种更好的处理方法：（1）在论文里插入图片在Matlab的Figure窗口，点击菜单栏的Edit，选择Copy Figure，然后转到你的文档界面，把光标放到需要插入图片的位置，然后Ctrl+C，你就可以得到比较清晰的图片了。
需要注意的是，这时候的图片有相当一部分空白区域，你可以用word图片工具栏的‘裁剪’功能把图片空白区域消除掉。
另外，如果需要对图片的大小进行拉伸，最好不要直接用鼠标拖拉，这样容易导致图中的点线分布变形，可以右键点击图片，选择‘设置图片格式’，在‘大小’标签的‘缩放’栏里，设置图片的大小。
（2）直接保存 Figure为了便于后续处理和应用，建议大家形成一个良好习惯，即把绘制所得的Figure窗口直接保存为.fig文件，以后你就可以多次打开它，对图像进行修改处理，例如加注标签（label）等，也可以打开.fig文件把所显示的图像转存为其它格式的文件，例如.eps、.jpg等。
2、在做Simulink仿真时，使用的Scope波形显示模块实际上也是一种Figure窗口，不过Matlab把Scope的菜单栏隐藏起来，只提供了几个有限的参数设置。
如果需要对Scope中的图加上坐标、更改界面背景色等，没有菜单栏就基本上无从下手了。
可以在打开你的mdl文件之后，在Matlab的命令行输入以下指令来恢复显示Scope的Figure菜单栏：>> set(0,'ShowHiddenHandles','on');>> set(gcf,'menubar','figure');这样Scope窗口就如下所示：然后点击菜单栏的 Edit ，可以选择 Copy Figure 来保持波形图，也可以选择Figure Properties 来调整 Scope 的各种图形属性，包括添加 xlabel、ylabel、title，更改背景颜色，调整波形曲线的线型、粗细等等：P.S.：除了上面说的那两行指令外，在网上还找到一段相似的程序，不过我使用时Matlab提示第4行代码出现Error，不知是何原因，也贴在这里大家分析下吧，呵呵。
MATLAB的SIMULINK仿真scope绘图总结
Simulink仿真绘图总结：建议使用方法4，方法1，2不宜使用。
1.运行仿真模型，用Scope观察结果，用ALT+PrintScreen抓取图形，Ctrl+V粘贴到Word。
2.使用Scope打印功能，在Word中插入图形来自文件。
3.在Scope中参数设置如下：
在MATLAB命令窗口输入：plot(x(:,1),x(:,2:4))；%%%%此处有三个输出。
（此处按原文输入，会报错“??? Index exceeds matrix dimensions.”，后改为plot(x(:,2))，成功！——hw注）在figure/Edit菜单下选择Copy Options…，在打开得对话框中设置如下：
然后在figure/Edit菜单下选择Copy Figure，Ctrl+V粘贴到Word。
这时还可再用绘图命令修改完善，如下：
4.用out模块替代Scope模块，仿真结束后用绘图命令：plot(tout,yout); 在figure/Edit菜单下选择Copy Figure，Ctrl+V粘贴到Word。
5.使用plot(tout,yout); saveas(gcf,'myfigure','emf');在Word中插入图片来自文件myfigure.emf。
Simulink利用Scope输出及绘制仿真波形技巧
S i m u l i n k利用S c o p e 输出及绘制仿真波形技巧Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998Simulink利用Scope输出及绘制仿真波形技巧在用Simulink做仿真时，我们经常会用到示波器Scope来观察波形，它可以对波形进行局部放大、按横、纵座标放大，非常方便，但是如果我们要保存波形时，就最好别直接拷贝Scope波形了，因为它的背景是黑的，而且不能进行线形修改和标注，不适合作为文档用图。
一般的做法是将数据输出到工作空间，然后用画图指令Plot画图。
输出到工作空间的方法一般有这么几种：1．添加To Workspace模块；2．添加out模块；3．直接用Scope输出。
本人比较懒，一般不再添加其他输出模块，直接选用方法3。
当然不是说放一个Scope就能数出数据的，需要对Scope进行设置。
设置界面如下：这里最好把Limit data points to last勾掉，因为很有可能你的数据会超过5000个。
勾选Save data to Workspace，变量类型可以选结构体，结构体带时间，以及向量（后面我们会分别介绍这几种变量类型的画图方法）。
运行Simulink，输出完数据，你就可以利用Matlab的画图工具随心所欲的画图了。
下面以一个例子分别介绍三种变量类型的画图方法。
1．输出类型为向量形式。
从图上看到，输出了两维时间序列，而实际输出到工作空间的变量ScopeData为三维序列，其中第一列为时间，这正好为我们画图提供了方便。
我们可以采用画图命令如下：figure;plot(ScopeData(:,1),ScopeData(:,2),'LineWidth',;hold on;plot(ScopeData(:,1),ScopeData(:,3),'r:','LineWidth',;legend('正弦波','锯齿波');hold off;当然你还可以采用其他绘图方式，如采用Subplot方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Simulink仿真绘图总结：建议使用方法4，方法1，2不宜使用。
1.运行仿真模型，用Scope观察结果，用ALT+PrintScreen抓取图形，Ctrl+V粘贴到Word。
2.使用Scope打印功能，在Word中插入图形来自文件。
3.在Scope中参数设置如下：
在MATLAB命令窗口输入：plot(x(:,1),x(:,2:4))；%%%%此处有三个输出。
（此处按原文输入，会报错“??? Index exceeds matrix dimensions.”，后改为plot(x(:,2))，成功！——hw注）在figure/Edit菜单下选择Copy Options…，在打开得对话框中设置如下：
然后在figure/Edit菜单下选择Copy Figure，Ctrl+V粘贴到Word。
这时还可再用绘图命令修改完善，如下：
4.用out模块替代Scope模块，仿真结束后用绘图命令：plot(tout,yout); 在figure/Edit菜单下选择Copy Figure，Ctrl+V粘贴到Word。
5.使用plot(tout,yout); saveas(gcf,'myfigure','emf');在Word中插入图片来自文件myfigure.emf。
