星型卸料器技术介绍

合集下载

星型卸料器技术介绍

星型卸料器技术介绍

星型卸料器星型卸料器由电机、齿差行星减速器(X)或针纶摆线减速机(Z)与转龙式卸料器三部分组成。

共有两个系列,60种规格。

进出口法兰方形的为A型,圆形的为B型。

星型卸料器是粉体工程专上的储存、给料、定量供料、气流输送和除尘设备系统中排灰的主要设备,旋风除尘器出口都配有星型卸料器,将除尘器灰斗中粉尘及时排出又保证除尘系统的密闭。

此卸料器适用于粉状物和颗粒状物料,为环保、冶金、化工、粮食、食品、等工业部门广泛应用。

星型卸料器阀体和叶轮可用钢板焊制,也可铸造。

采用铸种造结构叶片耐磨性好,叶片与传动轴钢型连接结构紧凑工作可靠,轻便节能。

工作原理:星型卸料器工作时,粉尘靠重力落入,充满上面和侧面的星形叶片空格。

叶片转子由电动机通过减速机转动轴带动,叶轮转到下部粉尘靠自重卸下。

这种卸尘器一般都安装在除尘器灰斗下部,为保证连接处的严密不漏风,在回转卸料器的上部应经常保持(储存)一定高度的粉尘。

因为叶轮转动时,卸完粉尘后叶轮转上的那一面经常是没有粉尘的,所以容易使空气漏入脉冲控制仪。

星型卸料器的特点:1, 结构紧凑,造型美观,使用方便。

2, 运转平稳,噪音低。

3, 由于轴承,齿箱离开壳体一段距离,对于高温,润滑都有较大改善。

4, 可按用户要求设计制造。

5, 产品在出厂前,以注有针轮摆线减速机专用润滑脂,请定期检查加油。

星型卸料器可以用在收集物料系统中,作为料仓的卸料器,星型卸料器目前国内最先进的卸料装置,常用在除尘系统中作为除尘系统的重要设备之一,它特别适用于粉尘,小颗粒物料深受环保,冶金,化工,粮食,水泥,筑路,干燥设备等工业行业的工程项目择优选用.星型卸料器 YJD系列卸料装置,又名电动卸灰阀(星型卸料器),它由电机、齿差行星减速器(X)或针纶摆线减速机(Z)与转龙式卸料器三部分组成。

共有两个系列,60种规格。

进出口法兰的为A型,圆形的为B型。

星型卸料器(星型卸灰阀)是除尘设备排灰,关风和其它设备给料的主要设备,适用于粉状物和颗粒状物料,为环保、冶金、化工、粮食、食品、等工业部门广泛应用。

星型卸料器设计手册 概述及解释说明

星型卸料器设计手册 概述及解释说明

星型卸料器设计手册概述及解释说明1. 引言1.1 概述星型卸料器是一种常用的物料排放设备,主要用于将各种颗粒状或块状物料从储存设备中快速、顺畅地输送出来。

它的主要优势在于具备高效、稳定、可靠的排放能力,并能适应各种复杂的工况环境。

本手册旨在为设计师和工程师提供一个详尽而全面的指南,以帮助他们了解星型卸料器的基本原理、设计要点和安装维护指南。

1.2 文章结构本文从引言、星型卸料器基本原理、设计要点以及安装维护指南等几个方面进行分析和讨论。

在引言部分我们将介绍文章内容的概述,并给出明确的目标。

接下来我们将深入探讨星型卸料器的基本原理,包括其作用和使用领域、构成部件及其功能以及工作原理与优势。

然后我们将重点关注星型卸料器的设计要点,涵盖了几何参数选择与设计考虑、排料机构的设计与优化以及电控系统的设计与配备。

最后,我们将提供一份详细的安装与维护指南,包括安装前的准备工作、正确的安装和校准流程步骤以及维护保养和常见故障处理方法。

最后我们将对本手册进行总结,并就未来星型卸料器的发展趋势进行展望。

1.3 目的本手册的目的是为读者提供一个系统而全面的星型卸料器设计手册,以帮助设计师和工程师更好地了解星型卸料器的原理和设计要点,并提供详细的安装与维护指南,使他们能够在实际应用中更有效地使用星型卸料器。

通过本手册,读者将能够掌握星型卸料器设计的核心知识和技术要领,从而能够根据不同需求选择适合的参数、优化排料机构、设计电控系统,并正确安装、校准和维护星型卸料器。

2. 星型卸料器的基本原理2.1 卸料器的作用和使用领域星型卸料器是一种常用于工业生产中的物料传送设备,其主要作用是将粉状、颗粒状或颗粒塊狀物料从储存设备、供给装置等地方以有序的方式进行排放和输送。

它广泛应用于食品加工、化工、冶金、建材、医药等各个行业。

2.2 构成部件及其功能星型卸料器由多个关键构件组成,包括进料口、转子(星盘)、出料口和电控系统等。

其中,进料口负责引入物料,转子将物料从进料处通过旋转到达出口,并按需均匀地分散或运输物料,而出料口则实现松散排放。

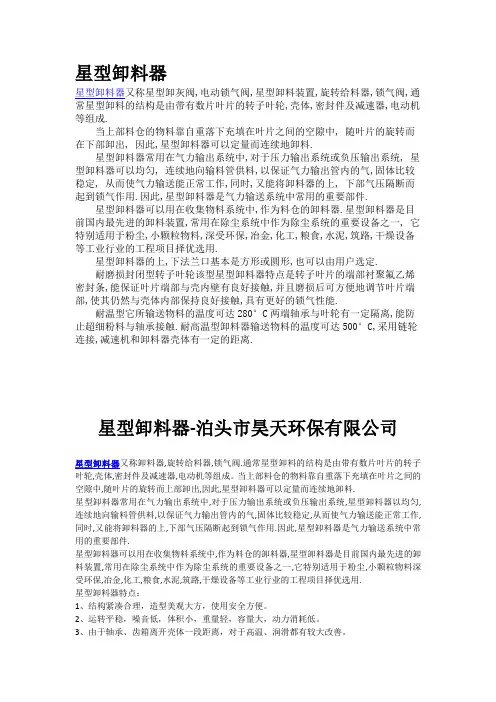

给料器简介

给料器简介

星型卸料器星型卸料器又称星型卸灰阀,电动锁气阀,星型卸料装置,旋转给料器,锁气阀,通常星型卸料的结构是由带有数片叶片的转子叶轮,壳体,密封件及减速器,电动机等组成.当上部料仓的物料靠自重落下充填在叶片之间的空隙中, 随叶片的旋转而在下部卸出, 因此,星型卸料器可以定量而连续地卸料.星型卸料器常用在气力输出系统中,对于压力输出系统或负压输出系统, 星型卸料器可以均匀, 连续地向输料管供料,以保证气力输出管内的气,固体比较稳定, 从而使气力输送能正常工作,同时,又能将卸料器的上, 下部气压隔断而起到锁气作用.因此,星型卸料器是气力输送系统中常用的重要部件.星型卸料器可以用在收集物料系统中,作为料仓的卸料器.星型卸料器是目前国内最先进的卸料装置,常用在除尘系统中作为除尘系统的重要设备之一, 它特别适用于粉尘,小颗粒物料,深受环保,冶金,化工,粮食,水泥,筑路,干燥设备等工业行业的工程项目择优选用.星型卸料器的上,下法兰口基本是方形或圆形,也可以由用户选定.耐磨损封闭型转子叶轮该型星型卸料器特点是转子叶片的端部衬聚氟乙烯密封条,能保证叶片端部与壳内壁有良好接触,并且磨损后可方便地调节叶片端部,使其仍然与壳体内部保持良好接触,具有更好的锁气性能.耐温型它所输送物料的温度可达280°C两端轴承与叶轮有一定隔离,能防止超细粉料与轴承接触.耐高温型卸料器输送物料的温度可达500°C,采用链轮连接,减速机和卸料器壳体有一定的距离.星型卸料器-泊头市昊天环保有限公司星型卸料器又称卸料器,旋转给料器,锁气阀.通常星型卸料的结构是由带有数片叶片的转子叶轮,壳体,密封件及减速器,电动机等组成。

当上部料仓的物料靠自重落下充填在叶片之间的空隙中,随叶片的旋转而上部卸出,因此,星型卸料器可以定量而连续地卸料.星型卸料器常用在气力输出系统中,对于压力输出系统或负压输出系统,星型卸料器以均匀,连续地向输料管供料,以保证气力输出管内的气,固体比较稳定,从而使气力输送能正常工作,同时,又能将卸料器的上,下部气压隔断起到锁气作用.因此,星型卸料器是气力输送系统中常用的重要部件.星型卸料器可以用在收集物料系统中,作为料仓的卸料器,星型卸料器是目前国内最先进的卸料装置,常用在除尘系统中作为除尘系统的重要设备之一,它特别适用于粉尘,小颗粒物料深受环保,冶金,化工,粮食,水泥,筑路,干燥设备等工业行业的工程项目择优选用.星型卸料器特点:1、结构紧凑合理,造型美观大方,使用安全方便。

卸灰阀技术参数及特点

卸灰阀技术参数及特点

卸灰阀技术参数及特点卸灰阀又称星型卸料器,俗称卸料器,卸灰阀,由带有数片叶片的转子叶轮,壳体,减速机及密封件组成,主要安装于除尘器灰斗排灰,也可广泛用于化工,冶金,矿山,机械,电力,粮食等行业的给料卸灰系统的卸料装置.卸灰阀又称刚性叶轮给料机或星形卸料器,按密封要求选型为单层、双层、三层式。

卸灰阀是各类除尘设备排灰工艺中重要组成部分,保证密封料仓和连续或间断排灰的作用;在高负压电除尘器灰斗保留一定高度的灰柱具有显著的密封作用。

泊头鑫海环保在原卸灰阀结构上具有如下改进:(1)为防止料仓落入异物卡阻卸料器叶轮,烧损电机,采用干式过载保护离合器,代替了以往产品中的安全销。

(2)在叶轮上方的壳体侧部加装了检查孔。

(3)为防止叶轮两端部因密封不良漏灰进入轴承,叶轮端部下侧扩有卸灰槽;为防止高温导致轴承润滑不良,将轴承座改为外置。

(4)叶轮与端盖,动与静的结合部采用合金耐磨套。

(5)驱动装置有齿差行星减速机,摆线针轮减速机两种,根据需要选型。

(6)叶轮装上橡胶皮,避免粉尘挤进轴承和大颗粒卡死的现象。

(7)卸灰阀上部通常配以手动闸板阀,方便检修、排障与更换。

星型卸灰阀的法兰接口方式主要有两种,方口为A 型,圆口为B 型。

也可根据要求定做长方形及其他异形规格的卸灰阀。

卸灰阀具有如下特点:(1)节能显著(2)卸料干净更优于其他任何卸料器。

(3)犁头具有自动锁紧机构及电动推杆具有双向保险系统,使工作可靠、平稳、灵活。

(4)转子磨损量小,延长了转子的使用寿命。

A型外形安装尺寸表(mm)型号 A B C E F M H h n-φYJD02型240 200 150 650 420 122.5 225 12 8-9 YJD04型260 230 180 758 526 140 280 15 8-11 YJD06型280 250 200 778 536 150 300 15 8-11 YJD08型300 270 220 798 546 160 320 18 8-11 YJD10型320 290 240 880 628 170 340 18 8-13 YJD12型340 310 260 900 638 180 360 18 8-13 YJD14型360 330 280 920 648 190 380 20 8-17 YJD16型380 350 300 960 678 200 400 20 8-17 YJD18型400 370 320 980 688 220 440 22 8-17 YJD20型420 390 340 1000 698 230 460 22 8-17 YJD26型480 450 400 1150 740 260 520 24 8-17 YJD30型600 520 440 1190 755 300 600 24 12-17 B 型外形安装尺寸表(mm)型号φA φB φC E F M H h n-φYJD02型250 210 150 650 420 122.5 225 12 8-9 YJD04型280 240 180 758 526 140 280 15 8-11 YJD06型300 260 200 778 536 150 300 15 8-11 YJD08型320 280 220 798 546 160 320 18 8-11 YJD10型340 300 240 880 628 170 340 18 8-13 YJD12型360 320 260 900 638 180 360 18 8-13 YJD14型380 340 280 920 648 190 380 20 8-17 YJD16型400 360 300 960 678 200 400 20 8-17 YJD18型420 380 320 980 688 220 440 22 8-17 YJD20型440 400 340 1000 698 230 460 22 8-17 YJD26型500 460 400 1150 740 260 520 24 8-17。

星型卸料器技术要求

星型卸料器技术要求

云南新龙矿物质饲料有限公司YJD星型卸料器技术要求一、星型卸料器分类:⑴、按照进出口法兰形式分:A型星型卸料器(法兰口为方形)和B型星型卸料器(法兰口为圆形)。

⑵、按密封层数分:单层、双层、三层。

⑶、按结构和用途分:普通型、耐压型和耐高温型。

1、普通型:可以用在80℃以下及常温的通常物料上,它可以连续均匀向输料管内供料。

2、耐压型:它采用封闭型转子,可以广泛用在吸送式、压送式气体输送系统和负压输送设备上,它可以保证输送管内的气体压力不泄漏,能够安全的输送和吸收物料,它不但可以耐压,而且兼顾普通型功能。

3、耐高温型:它所输送物料的温度可达280℃,由于轴承、减速器与壳体有一定距离,对于高温、润滑都有较大改善,能防止超细粉料与轴承接触。

二、星型卸料器的介绍:1、星型卸料器又称旋转给料器、锁气阀、星型卸料阀、星型下料器。

2、星型卸料器组成:由带数片叶片的转子叶轮、壳体、密封件、减速器、电动机等组成,其中减速器又分齿差行星减速器Y和摆线针轮减速器X。

3、星型卸料器工作原理:星型卸料器工作时,粉尘靠自重落入,充填在叶片之间的空隙中,随叶片的旋转而在下部卸出。

4、星型卸料器带有压力平衡装置,可用在正压、负压输送系统,可以均匀、连续地向输料管供料,同时又能将卸料器的上、下部气压隔断而起锁气作用。

5、星型卸料器可以用在收集物料系统,作为料仓的卸料器;星型卸料器是目前国内最先进的卸料装置,常用在除尘系统作为除尘系统的重要设备之一,特别适用于粉尘、小颗粒物料。

6、星型卸料器适用于连续工作制,正、反转均可使用。

三、星型卸料器的主要组成部分:1、壳体:星型卸料器作为一种环保设备,可采用铸铁、铸钢、不锈钢、碳钢等多种材料,并在壳体侧部加装检查孔,便于用户在工作过程中随时观察进灰、卸灰情况。

2、叶轮:星型卸料器采用耐磨转子叶轮,转子叶片的端部衬四氟乙稀密封条,能保证叶片端部与壳体内壁有良好接触,并且磨损后可方便地调节叶片端部。

星型卸料器工作原理

星型卸料器工作原理

星型卸料器工作原理
嘿,朋友们!今天咱来聊聊星型卸料器这玩意儿的工作原理。

你看啊,这星型卸料器就像是一个勤劳的小管家。

它的主要任务呢,就是把一堆物料有秩序地送出去。

想象一下,那物料就像一群调皮的小孩子,在一个大房间里闹哄哄的。

而星型卸料器呢,就像是那个能让小孩子们乖乖排队出门的厉害角色。

它里面有个像星星一样的转子,这个转子可神奇啦!就像一个会魔法的轮子,不停地转动着。

当物料跑到它身边的时候,转子就用它的“魔法”把物料抓住,然后带着物料一起转动。

转着转着,就转到了卸料口那里。

这时候,物料就像是被施了魔法一样,乖乖地从卸料口出去啦!是不是很有意思呀?
你说这星型卸料器咋这么聪明呢?它能精准地控制物料的流出速度,不快也不慢,刚刚好。

这就好比是我们走路,走太快容易摔跟头,走太慢又耽误事儿,得恰到好处才行。

而且啊,它还特别耐用。

不管是风吹雨打,还是物料的各种折腾,它都能稳稳地工作着,就像一个坚强的战士。

咱再想想,如果没有星型卸料器,那物料不就乱成一团啦?那可不行,那会给我们的生产带来多大的麻烦呀!所以说呀,这星型卸料器可真是个宝贝呢!
它在各种工业生产中都发挥着重要的作用。

不管是水泥厂,还是化工厂,都能看到它忙碌的身影。

它就像一个默默无闻的英雄,为我们的生产保驾护航。

朋友们,你们说这星型卸料器是不是很了不起呀?它用自己的方式,为我们的生活和生产做出了这么大的贡献。

我们真应该好好感谢它呢!让我们一起为星型卸料器点个赞吧!。

【机械要点】星型卸料器的使用与维修保养说明书

【机械要点】星型卸料器的使用与维修保养说明书

张小只智能机械工业网张小只机械知识库星型卸料器的使用与维修保养说明书一、星型卸料器结构操作说明 星型卸料器用于安装在负压下工作的卸料器的排料口处,上部接受卸料器排出的物料,依靠旋转的叶轮起着输送物料的作用,又担负着密封的作用,防止气力输送过程中从排料口吸入空气,保证卸料器的正常排料做为一种特殊的卸料装备,在清洁和清洗工作中起到了很大的作用,所以我们有必要总结一下它的一些特点,这样就可以更好的对星型卸料器做到全面的了解和维护,发挥它最大的能力。

星型卸料器组成及别称通常星型卸料的结构是由带有数片叶片的转子叶轮、壳体、密封件及减速器、电动机等组成,星型卸料装置又称旋转给料器. 1、星型卸料器使用前,检查减速机内润滑油的数量和油的种类,运行一个月后更换新油,以后每年换油一次。

2、连接气源接口,同时检查该接口是否被异物堵塞,要保证接口干净畅通; 3、星型卸料器使用前,一定要确信转子的旋转方向为顺时针(从减速机伸出轴端看,与链轮罩壳上箭头一致); 4、星型卸料器使用前,打开链轮罩壳检查链条的张紧度,在运行过程中应定期检查;同时给链条和链轮加涂合适的润滑脂; 星型卸料器在除尘设备里面是非常重要的配件,它犹如人的心脏一般,如果除尘设备没有了它就不可以正常的工作。

二、维护星型卸料器的方法 在星型卸料器开机时,工作预案人员应当首先接通压缩空气至储气罐,接通控制电源,启动卸灰装置,如果系统中还有其它设备,应先启动下游设备。

储气罐、气源三联件中的油水分离器应每班排污一次,同时油水分离器应每隔3~6月清洗一次,油雾器应经常检查存油情况,及时的加油。

要定期的测定卸料器的工艺参数,如烟气量、温度、浓度等,若发现异常,就应当找出原因及时的处理。

卸料器停机后,在工艺系统停止后,应当使卸料器和排风机继续工作一段时间,以布袋除尘器内的潮气和。

卸料器

卸料器

卸料器
卸料器又称刚性叶轮给料机或星形卸料器,按密封要求选型为单层、双层、三层式。

卸料器是各类除尘设备排灰工艺中重要组成部分,保证密封料仓和连续或间断排灰的作用;在高负压电除尘器灰斗保留一定高度的灰柱具有显著的密封作用。

公司在原卸料器结构上具有如下改进:
(1)为防止料仓落入异物卡阻卸料器叶轮,烧损电机,采用干式过载保护离合器,代替了以往产品中的安全销。

(2)在叶轮上方的壳体侧部加装了检查孔。

(3)为防止叶轮两端部因密封不良漏灰进入轴承,叶轮端部下侧扩有卸灰槽;为防止高温导致轴承润滑不良,将轴承座改为外置。

(4)叶轮与端盖,动与静的结合部采用合金耐磨套。

(5)驱动装置有齿差行星减速机,摆线针轮减速机两种,根据需要选型。

(6)叶轮装上橡胶皮,避免粉尘挤进轴承和大颗粒卡死的现象。

(7)卸灰阀上部通常配以手动闸板阀,方便检修、排障与更换。

A
型号 A B C E F M H h ф
B。

星型卸料阀原理参数.

星型卸料阀原理参数.

星型卸料阀又称旋转给料器,锁气阀,星型卸料阀,星型下料器,星型卸料器等名称星型卸灰阀主要分为方型卸灰阀圆型卸灰阀做为一种特殊的卸料装备, 在清洁和清洗工作中起到了很大的作用。

星型卸料阀由带有数片叶片的转子叶轮、壳体、减速机及密封件组成。

主要安装于除尘器的灰斗排灰,也可广泛用于化工、冶金、矿山、机械、电力、粮食等行业的给料卸灰系统的卸料装置。

具有结构简单、使用方便、易操作、运转平稳、耗电量低、噪音小、使用寿命长等优点。

一、星型卸灰阀的法兰接口方式主要有两种,方口为A 型,圆口为B型。

也可根据客户要求定做长方形及其他异形规格的卸灰阀。

常用型号主要技术参数如下:A型卸灰阀外形安装尺寸表(mm)型号 A B C E F M H h n-φYJD02型240 200 150 650 420 122.5 225 12 8-9 YJD04型260 230 180 758 526 140 280 15 8-11 YJD06型280 250 200 778 536 150 300 15 8-11 YJD08型300 270 220 798 546 160 320 18 8-11 YJD10型320 290 240 880 628 170 340 18 8-13 YJD12型340 310 260 900 638 180 360 18 8-13 YJD14型360 330 280 920 648 190 380 20 8-17 YJD16型380 350 300 960 678 200 400 20 8-17 YJD18型400 370 320 980 688 220 440 22 8-17 YJD20型420 390 340 1000 698 230 460 22 8-17 YJD26型480 450 400 1150 740 260 520 24 8-17 YJD30型600 520 440 1190 755 300 600 24 12-17B型卸灰阀外形安装尺寸表 (mm)二、卸料阀卸料阀又称刚性叶轮给料机或星形卸料器,按材质要求选型为铸铁、A3钢板、不锈钢。

卸灰阀技术参数及特点

卸灰阀技术参数及特点

卸灰阀又称星型卸料器,俗称卸料器,卸灰阀,由带有数片叶片的转子叶轮,壳体,减速机及密封件组成,主要安装于除尘器灰斗排灰,也可广泛用于化工,冶金,矿山,机械,电力,粮食等行业的给料卸灰系统的卸料装置.卸灰阀又称刚性叶轮给料机或星形卸料器,按密封要求选型为单层、双层、三层式。

卸灰阀是各类除尘设备排灰工艺中重要组成部分,保证密封料仓和连续或间断排灰的作用;在高负压电除尘器灰斗保留一定高度的灰柱具有显著的密封作用。

泊头鑫海环保在原卸灰阀结构上具有如下改进:(1)为防止料仓落入异物卡阻卸料器叶轮,烧损电机,采用干式过载保护离合器,代替了以往产品中的安全销。

(2)在叶轮上方的壳体侧部加装了检查孔。

(3)为防止叶轮两端部因密封不良漏灰进入轴承,叶轮端部下侧扩有卸灰槽;为防止高温导致轴承润滑不良,将轴承座改为外置。

(4)叶轮与端盖,动与静的结合部采用合金耐磨套。

(5)驱动装置有齿差行星减速机,摆线针轮减速机两种,根据需要选型。

(6)叶轮装上橡胶皮,避免粉尘挤进轴承和大颗粒卡死的现象。

(7)卸灰阀上部通常配以手动闸板阀,方便检修、排障与更换。

星型卸灰阀的法兰接口方式主要有两种,方口为A 型,圆口为B型。

也可根据要求定做长方形及其他异形规格的卸灰阀。

卸灰阀具有如下特点:(1)节能显著(2)卸料干净更优于其他任何卸料器。

(3)犁头具有自动锁紧机构及电动推杆具有双向保险系统,使工作可靠、平稳、灵活。

(4)转子磨损量小,延长了转子的使用寿命。

A型外形安装尺寸表(mm)型号 A B C E F M H h n-φYJD02型240 200 150 650 420 122.5 225 12 8-9 YJD04型260 230 180 758 526 140 280 15 8-11 YJD06型280 250 200 778 536 150 300 15 8-11 YJD08型300 270 220 798 546 160 320 18 8-11 YJD10型320 290 240 880 628 170 340 18 8-13 YJD12型340 310 260 900 638 180 360 18 8-13 YJD14型360 330 280 920 648 190 380 20 8-17 YJD16型380 350 300 960 678 200 400 20 8-17 YJD18型400 370 320 980 688 220 440 22 8-17 YJD20型420 390 340 1000 698 230 460 22 8-17 YJD26型480 450 400 1150 740 260 520 24 8-17 YJD30型600 520 440 1190 755 300 600 24 12-17 B型外形安装尺寸表(mm)型号φA φB φC E F M H h n-φYJD02型250 210 150 650 420 122.5 225 12 8-9 YJD04型280 240 180 758 526 140 280 15 8-11 YJD06型300 260 200 778 536 150 300 15 8-11 YJD08型320 280 220 798 546 160 320 18 8-11 YJD10型340 300 240 880 628 170 340 18 8-13 YJD12型360 320 260 900 638 180 360 18 8-13 YJD14型380 340 280 920 648 190 380 20 8-17 YJD16型400 360 300 960 678 200 400 20 8-17 YJD18型420 380 320 980 688 220 440 22 8-17 YJD20型440 400 340 1000 698 230 460 22 8-17 YJD26型500 460 400 1150 740 260 520 24 8-17。

星形卸料器的工作原理

星形卸料器的工作原理

星形卸料器的工作原理星形卸料器是一种常用的物料卸载设备,广泛应用于物料输送系统中。

它的工作原理是通过旋转和倾斜物料箱,使物料从箱体中快速排出。

星形卸料器由一个主体框架和一组旋转星形叶片组成。

主体框架通常由钢板焊接而成,具有足够的强度和稳定性。

旋转星形叶片则安装在主体框架内部,可以通过电机传动系统进行旋转。

当物料箱需要进行卸料时,首先将物料箱移动到卸料位置,并将物料箱锁定在主体框架上。

然后,启动电机传动系统,让旋转星形叶片开始旋转。

旋转的星形叶片可以将物料从箱体中推向出料口。

在旋转的过程中,星形叶片的形状和排列布局起着关键作用。

星形叶片通常呈夹角分布,每个叶片上都有许多小孔。

这种设计可以有效地防止物料卡住或堵塞,确保物料的顺畅排出。

当旋转星形叶片接触到物料时,物料被推向出料口。

由于星形叶片的形状和旋转速度的影响,物料会形成一个旋转的物料流,顺利地从出料口排出。

这种旋转的物料流可以使物料均匀地分布到输送带或其他装置上,实现物料的连续输送。

在卸料过程中,星形卸料器还具有自动清洁的功能。

由于旋转星形叶片的旋转方向和物料流的方向相反,星形叶片不仅可以将物料推向出料口,还可以清除物料箱内的残余物料。

这种自动清洁的特性可以减少设备的维护和清理工作,提高工作效率。

除了以上的工作原理,星形卸料器还可以根据需要进行一些改进和优化。

例如,可以根据物料的特性和流量要求,调整星形叶片的形状和数量,以提高卸料效果。

同时,还可以在卸料口处安装挡板或导流装置,以控制物料的流动方向和速度。

星形卸料器通过旋转和倾斜物料箱,利用旋转星形叶片的力量,实现物料的快速卸载。

它具有结构简单、工作可靠、清洁方便等优点,广泛应用于各种物料输送系统中。

随着技术的不断进步,星形卸料器的性能和应用范围还将进一步提升,为物料卸载过程带来更多便利和效益。

星型卸料器设计手册

星型卸料器设计手册

星型卸料器设计手册第一章:星型卸料器的原理和结构设计1.1 星型卸料器的工作原理星型卸料器是一种常用于物料输送和卸料的设备,其主要工作原理是通过旋转的星型搅拌杆将被输送的物料从容器内部按照预定的轨迹均匀地输送到设定的位置。

星型卸料器主要由电动机、减速机、星型搅拌杆、料仓等组成,其工作过程中通过星型搅拌杆的旋转将物料推动和搅拌,从而实现物料的均匀输送和卸料。

1.2 星型卸料器的结构设计星型卸料器的主要结构包括电动机、减速机、星型搅拌杆、料仓、料口等。

电动机是星型卸料器的动力源,通过减速机将电动机的转速减慢并传递给星型搅拌杆,从而实现对物料的搅拌和输送。

料仓是星型卸料器装载物料的容器,在料仓内设置有料口,通过料口将物料输送至被设计的位置。

第二章:星型卸料器的工作原理和结构设计2.1 星型卸料器的工作原理星型卸料器主要通过星型搅拌杆的旋转将物料从料仓内推向出料口,实现物料的均匀输送和卸料。

通过设计不同的速度和轨迹,可以实现对不同类型和特性的物料进行有效输送和卸料。

2.2 星型卸料器的结构设计星型卸料器在结构上需要保证星型搅拌杆的牢固和稳定,同时对电动机、减速机等部件的选型和安装也需要进行合理的设计,以确保设备的可靠性和安全性。

对料仓和料口的设计也需要考虑物料的性质和输送要求,以最大程度满足用户的需求。

第三章:星型卸料器的使用和维护3.1 星型卸料器的使用在使用星型卸料器时,需要严格按照设备说明书的要求进行操作,尤其是对电动机、减速机等零部件的操作需进行严格控制,以确保设备的正常运行。

使用过程中需要经常对设备进行检查,并做好相应的维护和保养工作。

3.2 星型卸料器的维护星型卸料器的维护工作主要包括对电动机、减速机、星型搅拌杆等部件的周围进行清洁,对设备的润滑和调整,以及对设备运行情况的监测和记录。

通过维护工作,可以延长设备的使用寿命,提高设备的安全性和可靠性。

结语星型卸料器作为一种常用的物料输送和卸料设备,在多种行业中均有广泛的应用。

星形卸料器原理

星形卸料器原理

星形卸料器原理
星形卸料器是一种常用的散装物料卸料设备,其主要原理是通过旋转
的星轮将物料从进料口输送到出料口,实现快速、均匀、连续的卸料。

一、星形轮结构
星形轮由多个齿轮组成,每个齿轮都有一个圆心和多个齿。

它们围绕
一个中心点旋转,并沿着一个特定的路径运动。

这些齿轮之间的间隙
形成了进出料口。

在运行过程中,星形轮会不断地旋转,使得物料从
进入口进入,并在齿轮之间被输送到出口处。

二、工作原理
当星形卸料器开始运行时,物料从进入口流入星形轮内部。

随着星形
轮的旋转,物料被推入到齿轮之间的空隙中,并随着齿轮的运动被输
送到出口处。

当物料到达出口时,它会被强制排出并流向下一个处理
步骤。

由于每个齿轮都有自己独立的运动路径和速度,因此可以实现快速而
均匀地输送物料。

此外,在输送过程中还可以根据需要调整星形轮的
运动速度和方向,以适应特定的物料输送要求。

三、应用领域
星形卸料器广泛应用于食品、化工、医药、建筑等行业中。

例如,在食品加工过程中,星形卸料器可以用于输送粉状或颗粒状的原材料,如面粉、糖、盐等。

在化工领域中,星形卸料器可以用于输送各种化学物质,如氧化铝、氯化钠等。

在建筑行业中,星形卸料器可以用于输送混凝土和水泥。

总之,星形卸料器是一种高效且可靠的散装物料输送设备。

其结构简单、操作方便,并可以根据不同的物料输送要求进行调整和优化。

因此,在各个领域中都具有广泛的应用前景。

星型卸料阀原理参数

星型卸料阀原理参数

星型卸料阀又称旋转给料器,锁气阀,星型卸料阀,星型下料器,星型卸料器等名称星型卸灰阀主要分为方型卸灰阀圆型卸灰阀做为一种特殊的卸料装备, 在清洁和清洗工作中起到了很大的作用。

星型卸料阀由带有数片叶片的转子叶轮、壳体、减速机及密封件组成。

主要安装于除尘器的灰斗排灰,也可广泛用于化工、冶金、矿山、机械、电力、粮食等行业的给料卸灰系统的卸料装置。

具有结构简单、使用方便、易操作、运转平稳、耗电量低、噪音小、使用寿命长等优点。

一、星型卸灰阀的法兰接口方式主要有两种,方口为A 型,圆口为B型。

也可根据客户要求定做长方形及其他异形规格的卸灰阀。

常用型号主要技术参数如下:A型卸灰阀外形安装尺寸表(mm)B型卸灰阀外形安装尺寸表 (mm)二、卸料阀卸料阀又称刚性叶轮给料机或星形卸料器,按材质要求选型为铸铁、A3钢板、不锈钢。

其中铸铁为普通型,钢板为大型号焊接型,不锈钢为耐高温或耐腐蚀型。

星型卸料阀是各类除尘设备排灰工艺中重要组成部分,保证密封料仓和连续或间断排灰的作用;在高负压电除尘器灰斗保留一定高度的灰柱具有显著的密封作用。

华菱公司在原卸灰阀结构上具有如下改进:(1)为防止料仓落入异物卡阻卸料器叶轮,烧损电机,采用干式过载保护离合器,代替了以往产品中的安全销。

(2)在叶轮上方的壳体侧部加装了检查孔。

(3)为防止叶轮两端部因密封不良漏灰进入轴承,叶轮端部下侧扩有卸灰槽;为防止高温导致轴承润滑不良,将轴承座改为外链接。

(4)叶轮与端盖,动与静的结合部采用合金耐磨套。

(5)驱动装置有齿差行星减速机,摆线针轮减速机两种,根据需要选型。

(6)叶轮装上丁腈橡胶皮,避免粉尘挤进轴承和大颗粒堵料的现象。

(7)卸灰阀上部通常配以手动闸板阀,方便检修、排障与更换。

三、刚性叶轮给料机 星形卸料装置,又名电动卸灰阀(星形卸料阀),它由电机、齿差行星减速器(X )或针纶摆线减速机(Z )与转龙式卸料器三部分组成。

共有两个系列,60种规格。

星型卸料器

星型卸料器

星型卸料器
泊头市庆功机械设备有限公司
星型卸料器说明图
星型卸料器参数
A型外形安装尺寸表(mm)
B型外形安装尺寸表(mm)
星型卸料器使用说明:
1、星型卸料器在出厂前减速机已注足润滑油00号润滑脂,卸灰阀已注足锂基润滑脂,投入使用后6-10个月内,传动及轴承部件应增补或更换油脂,若在环境温度高,湿润或空气中灰尘过多时,应适当缩短换油时间.
2、星型卸料器在运输及安装过程中,应保持平稳、避免碰撞、以至造成壳体断裂变形等.
3、星型卸料器输出轴与输入轴与其它零件配件时,不答应直接、锤击、以防损坏.
4、卸料器在运转过程中,避免因物料颗粒大,粘接力强引起的设备超载运转,或除尘器中遗贸异物造成的设备卡壳或电机短路导致设备或损坏,建议用户及时栓查并加装过载保护装置.
5、星型卸料器合用于连续工作制,答应正反向运转.
6、星型卸料器在使用过程中,如设备泛起沿轴向漏风、漏灰等现象,可坚固压料盖即可.。

粮庄粮食料仓给料装置星型卸下料器卸灰阀选型参考资料

粮庄粮食料仓给料装置星型卸下料器卸灰阀选型参考资料

粮庄粮食料仓给料装置星型卸下料器卸灰阀选型参考资料粮庄粮食料仓给料装置星型卸下料器卸灰阀选型参考资料星型卸料器一般由方口和圆口材质不锈钢、碳钢的当然还可以按照尺寸来分类300*300、400*400、500*500等常用型号。

星型卸料器组成及别称通常星型卸料的构造是由带有数片叶片的转子叶轮、壳体、密封件及减速器、电动机等组成,星型卸料器又称旋转给料器,锁气阀,星型卸灰阀,星型下料器,等名称。

星型卸料器的四大优点是:①星型卸料器的分离效率高,设备阻力小。

对颗粒状的物料(如小麦、稻谷、谷壳等),分离效率较高;对粉状物料,分离效率相对较低。

②星型卸料器的性能稳定,排料均匀、连续。

当输送条件发生变化时(如风量或输送浓度发生变化),也要具有稳定的分离能力。

③星型卸料器的构造简单。

维护、制作方便。

使用寿命长。

容易磨损的部位能够拆卸更换.有较多的透明部分.以便观察和操作。

④星型卸料器“一风多用”的作用。

对用于颗粒状物料(如原粮)的卸料器,要具有“一风多用”的作用。

在卸料的同时,还可出去其中的灰尘和轻杂,并对物料的表面具有一定的摩擦清理的作用。

卸料装置分三部分,电机、摆线针轮减速与转龙式卸灰阀。

(1)通过采用行星转动原理,输入输出轴在同一轴线上,而且有与电机直联一体的独特性,因而构造紧凑造型美观新颖、体积小、重量轻。

(2)密封性能优越、给料均匀稳定、卸料运行平稳、噪声低、故障少、使用寿命长、耐磨性高。

(3)轴承、齿箱、远离阀体、防止高温灰尘的影响,前后端盖密封性能好,防止灰尘外泄,延长机动件、润滑系统的使用寿命。

(4)过载能力强,耐冲击惯性力小,适用于起动频繁和反正转。

(5)根据用户需要配置特殊电机,如防爆、调频、调速、船用电机等,以满足用户特殊要求。

在材质上也可根据用户需要开展特殊加工,如耐高温、耐腐蚀、不锈钢、柔性叶片、防爆叶轮等。

星型卸料器一般用于安装在负压下工作的卸料器的排料口处,上部承受卸料器排出的物料,依靠旋转的叶轮起着输送物料的作用,又担负着密封的作用,防止气力输送过程中从排料口吸入空气,保证卸料器的正常排料做为一种特殊的卸料装备,在清洁和清洗工作中起到了很大的作用。

星型卸灰阀

星型卸灰阀

星型卸料器一般简称卸料器还有人叫做卸灰阀,星形卸料器,除尘器卸料器。

星型卸料器的组成:铸铁壳体,铸铁转子,铸铁前后盖,轴承,传动轴,摆线针轮减速机等组成,一般是采用铸铁材质,也可根据客户要求加工,
星型卸料器的原理:粉尘靠自身重力落入转子的空格内,减速电机带动传动轴使转子转动同时粉尘跟随转子转动,粉尘又靠自身重力卸下。

一般情况下卸料器安装在除尘器的灰斗下面,星型卸料器的应用;在环保,冶金,粮食等工业部门已被广泛应用,
在回转卸灰阀的上部应经常保持(储存)一定高度的粉尘。

因为叶轮转动时,卸完粉尘后叶轮转上的那一面经常是没有粉尘的,所以容易使空气漏入。

为了保持一定高度的灰柱,而且不致卸空,最好在灰斗内装设料位信号设施,并与卸尘阀的电动机建立连锁。

质优卸料器的标准:
星形卸料器整体结构坚固而紧凑,精巧美观; 可以按照输送系统的要求均匀地、连续不断地向下游卸料。

二、设备能连续不断稳定运行,而且振动小,噪音低。

便于操作和维护。

三、根据需要输送的介质选择合适的材质,再根据输送物料的量结合输送管道的进出口径对照厂家的样本来选择合适的规格型号。

星型卸料器转速知识及卸料量

星型卸料器转速知识及卸料量

精品好资料——————学习推荐1 / 1 星型卸料器(闭风器)的转速知识及卸料量星型卸料器(闭风器)的转速星型卸料器又称旋转给料器、关风器,是由带有数个叶片的转子在圆筒形机壳内旋转,从上部料斗落入的物料,充塞在叶片间的空格内,随叶片的旋转而卸出。

星型卸料器的转速可分为以下几种,17转,21转,25转,32转,35转,43转,51转,60转,65转,88转,134转,164转等几种规格.单机速比相对应为:87,71,59,47,43,35,29,25,23,17,11,9等几种.最常用的转速和速比为:21转,25转,43转等几种.可根据卸料器的转速和每转卸料量来计算卸料器的总卸料器每小时,可以达到你最理想的选型结果.星型卸料器(闭风器)卸料能力计算方法:V(m3/h)=V1(L/rev)xN(rpm)x60x η(%)G (T/h )=V (m3/h )xρ(T/m3)xKV :卸料量(m3/h) V1:转子每转容积(L/rev)N:转子每分钟的转速(rpm ) η:转子的容积效率(%)ρ:物料堆积密度(T/m3) K:修正系数一般取0.7~0.8闭风器在压送式气流输送设备中,管道内部气压比外界大,物料无法加进来,则通过安装在加料器处的闭风器的金属片把内外的气流隔开,通过金属片的转动把物料加进来。

闭风器,包括叶轮、叶轮轴、壳体,壳体两端固定有端盖,端盖上固定有轴承座,叶轮上固定有多个叶片,所述叶轮轴的左端装在推力连接件上,推力连接件左端还装有推力轴,推力轴上从左至右依次装有调整手柄、固定手柄和锁紧螺母,调整手柄与推力轴固定在一起,固定手柄和锁紧螺母与推力轴均通过螺纹连接,固定手柄的右端面紧贴锁紧螺母的左端面,锁紧螺母与轴承座相固定,所述壳体的内径从左至右逐渐减小,所述叶片的高度从左至右逐渐减小。

本实用新型旋转闭风器叶片与壳体之间的间隙可以调整,闭气效果好。

相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

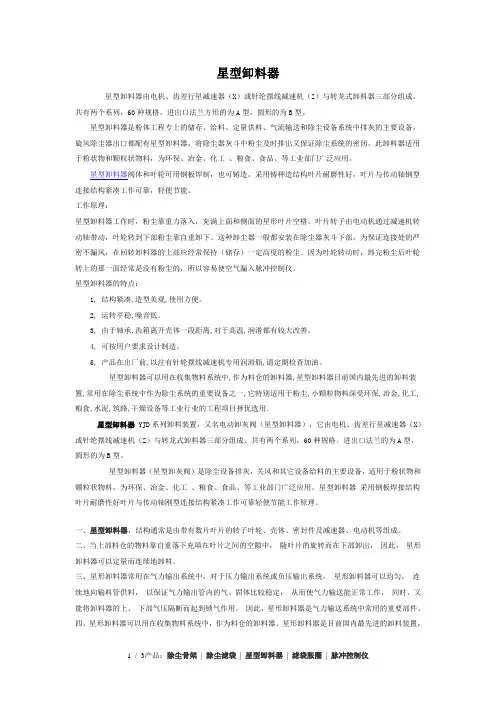

星型卸料器
星型卸料器由电机、齿差行星减速器(X)或针纶摆线减速机(Z)与转龙式卸料器三部分组成。

共有两个系列,60种规格。

进出口法兰方形的为A型,圆形的为B型。

星型卸料器是粉体工程专上的储存、给料、定量供料、气流输送和除尘设备系统中排灰的主要设备,旋风除尘器出口都配有星型卸料器,将除尘器灰斗中粉尘及时排出又保证除尘系统的密闭。

此卸料器适用于粉状物和颗粒状物料,为环保、冶金、化工、粮食、食品、等工业部门广泛应用。

星型卸料器阀体和叶轮可用钢板焊制,也可铸造。

采用铸种造结构叶片耐磨性好,叶片与传动轴钢型连接结构紧凑工作可靠,轻便节能。

工作原理:
星型卸料器工作时,粉尘靠重力落入,充满上面和侧面的星形叶片空格。

叶片转子由电动机通过减速机转动轴带动,叶轮转到下部粉尘靠自重卸下。

这种卸尘器一般都安装在除尘器灰斗下部,为保证连接处的严密不漏风,在回转卸料器的上部应经常保持(储存)一定高度的粉尘。

因为叶轮转动时,卸完粉尘后叶轮转上的那一面经常是没有粉尘的,所以容易使空气漏入脉冲控制仪。

星型卸料器的特点:
1, 结构紧凑,造型美观,使用方便。

2, 运转平稳,噪音低。

3, 由于轴承,齿箱离开壳体一段距离,对于高温,润滑都有较大改善。

4, 可按用户要求设计制造。

5, 产品在出厂前,以注有针轮摆线减速机专用润滑脂,请定期检查加油。

星型卸料器可以用在收集物料系统中,作为料仓的卸料器,星型卸料器目前国内最先进的卸料装置,常用在除尘系统中作为除尘系统的重要设备之一,它特别适用于粉尘,小颗粒物料深受环保,冶金,化工,粮食,水泥,筑路,干燥设备等工业行业的工程项目择优选用.
星型卸料器 YJD系列卸料装置,又名电动卸灰阀(星型卸料器),它由电机、齿差行星减速器(X)或针纶摆线减速机(Z)与转龙式卸料器三部分组成。

共有两个系列,60种规格。

进出口法兰的为A型,圆形的为B型。

星型卸料器(星型卸灰阀)是除尘设备排灰,关风和其它设备给料的主要设备,适用于粉状物和颗粒状物料,为环保、冶金、化工、粮食、食品、等工业部门广泛应用。

星型卸料器采用钢板焊接结构叶片耐磨性好叶片与传动轴刚型连接结构紧凑工作可靠轻便节能工作原理。

一、星型卸料器,结构通常是由带有数片叶片的转子叶轮、壳体、密封件及减速器、电动机等组成。

二、当上部料仓的物料靠自重落下充填在叶片之间的空隙中,随叶片的旋转而在下部卸出,因此,星形卸料器可以定量而连续地卸料。

三、星形卸料器常用在气力输出系统中,对于压力输出系统或负压输出系统,星形卸料器可以均匀,连续地向输料管供料,以保证气力输出管内的气、固体比较稳定,从而使气力输送能正常工作,同时,又能将卸料器的上、下部气压隔断而起到锁气作用。

因此,星形卸料器是气力输送系统中常用的重要部件。

四、星形卸料器可以用在收集物料系统中,作为料仓的卸料器。

星形卸料器是目前国内最先进的卸料装置,
常用在除尘系统中作为除尘系统的重要设备之一,它特别适用于粉尘,小颗粒物料,深受环保、冶金、化工、粮食、水泥、筑路、干燥设备等工业行业的工程项目择优选用。

五、星形缷料器的上、下法兰口基本是方形或圆形,也可以由用户选定
