过程设备设计第章课后习题试题
《过程设备设计》第二版(郑津洋,董其伍,桑芝富) 课后习题答案 化学工业出版社
思考题参考答案第1章压力容器导言思考题1.1我国《压力容器安全技术监察规程》根据整体危害水平对压力容器进行分类。
压力容器破裂爆炸时产生的危害愈大，对压力容器的设计、制造、检验、使用和管理的要求也愈高。
设计压力容器时，依据化学介质的最高容许浓度，我国将化学介质分为极度危害（Ⅰ级）、高度危害（Ⅱ级）、中度危害（Ⅲ级）、轻度危害（Ⅳ级）等四个级别。
介质毒性程度愈高，压力容器爆炸或泄漏所造成的危害愈严重。
压力容器盛装的易燃介质主要指易燃气体或液化气体，盛装易燃介质的压力容器发生泄漏或爆炸时，往往会引起火灾或二次爆炸，造成更为严重的财产损失和人员伤亡。
因此，品种相同、压力与乘积大小相等的压力容器，其盛装介质的易燃特性和毒性程度愈高，则其潜在的危害也愈大，相应地，对其设计、制造、使用和管理也提出了更加严格的要求。
例如，Q235-B钢板不得用于制造毒性程度为极度或高度危害介质的压力容器；盛装毒性程度为极度或高度危害介质的压力容器制造时，碳素钢和低合金板应逐张进行超声检测，整体必须进行焊后热处理，容器上的A、B类焊接接头还应进行100％射线或超声检测，且液压试验合格后还应进行气密性试验。
而制造毒性程度为中度或轻度的容器，其要求要低得多。
又如，易燃介质压力容器的所有焊缝均应采用全熔透结构思考题1.2筒体：压力容器用以储存物料或完成化学反应所需要的主要压力空间，是压力容器的最主要的受压元件之一；封头：有效保证密封，节省材料和减少加工制造的工作量；密封装置：密封装置的可靠性很大程度上决定了压力容器能否正常、安全地运行；开孔与接管：在压力容器的筒体或者封头上开设各种大小的孔或者安装接管，以及安装压力表、液面计、安全阀、测温仪等接管开孔，是为了工艺要求和检修的需要。
支座：压力容器靠支座支承并固定在基础上。
安全附件：保证压力容器的安全使用和工艺过程的正常进行。
思考题1.3《压力容器安全技术监察规程》依据整体危害水平对压力容器进行分类，若压力容器发生事故时的危害性越高，则需要进行安全技术监督和管理的力度越大，对容器的设计、制造、检验、使用和管理的要求也越高。
过程设备设计_南京工程学院中国大学mooc课后章节答案期末考试题库2023年
过程设备设计_南京工程学院中国大学mooc课后章节答案期末考试题库2023年1.对于气液分流型支承装置，以下说法中正确的是。
参考答案:避免了栅板式支承中气液从同一孔槽中逆流通过_是高通量低压降的支承装置_为气体及液体提供了不同的通道_既避免了液体在板上的积聚，又有利于液体的均匀再分配2.机械搅拌反应器中，搅拌容器的作用是为物料反应提供合适的空间，其筒体基本上是圆筒，封头常采用椭圆形封头、锥形封头和平盖，以椭圆应用最广。
参考答案:正确3.以下选项中，减小轴端挠度、提高搅拌轴临界转速的措施有。
参考答案:设置稳定器_设置底轴承或中间轴承4.对于反应器的搅拌功率计算，以下说法中正确的是。
参考答案:用于选择减速器_设计或校核搅拌器的强度和刚度_用于选择电动机_设计或校核搅拌轴的强度和刚度5.生活中常见的电风扇就是一种搅拌器，以下选项中，不是电风扇流型的是。
参考答案:径向流_切向流_紊乱流6.在搅拌反应设备中，应用最为广泛的搅拌器有，约占搅拌器总数的75%～80%。
参考答案:锚式搅拌器_涡轮式搅拌器_桨式搅拌器_推进式搅拌器7.对于反应器中的搅拌器，以下说法中正确的是。
参考答案:搅拌器对流体产生剪切作用和循环作用_搅拌器从电动机获得机械能，从而推动罐内流体运动8.对于反应器中搅拌器的流型，有。
参考答案:径向流_轴向流_切向流9.对于反应器中的换热元件，以下说法中正确的是。
参考答案:内盘管分为螺旋形盘管和竖式蛇管两类_换热元件分为夹套和内盘管两类_夹套分为整体夹套、型钢夹套、半圆管夹套和蜂窝夹套四类10.固定管板式换热器与其它类型换热器相比，在相同壳体直径下，排管数目最少。
参考答案:错误11.关于填料塔，以下描述中错误的是。
参考答案:气液两相组分的浓度或温度沿塔高呈阶梯式变化12.关于填料支承装置，以下说法正确的是。
参考答案:栅板型支承为气液混流型支承装置_气液分流型支承有波纹式、驼峰式和孔管式三种_填料支承装置分为栅板型支承和气液分流型支承13.对填料塔中的液体分布器，以下说法中正确的是。
过程设备设计课后习题答案（合集5篇）
过程设备设计课后习题答案（合集5篇）第一篇：过程设备设计课后习题答案习题1.一内压容器，设计（计算）压力为0.85MPa，设计温度为50℃；圆筒内径Di=1200mm，对接焊缝采用双面全熔透焊接接头，并进行局部无损检测；工作介质列毒性，非易燃，但对碳素钢、低合金钢有轻微腐蚀，腐蚀速率K≤0.1mm/a，设计寿命B=20年。
试在Q2305-A·F、Q235-A、16MnR三种材料中选用两种作为圆筒材料，并分别计算圆筒厚度。
解：pc=1.85MPa，Di=1000mm，φ=0.85，C2=0.1×20=2mm；钢板为4.5~16mm时，Q235-A 的[σ]t=113 MPa，查表4-2，C1=0.8mm；钢板为6~16mm时，16MnR的[σ]t= 170 MPa，查表4-2，C1=0.8mm。
材料为Q235-A时：δ=pDt2[σ]φ-pδn≥δ+C1+C2=9.724+0.8+2=12.524mm 取δn=14mm材料为16MnR时：=1.85⨯1000=9.724mm2⨯113⨯0.85-1.85δ=pDt2[σ]φ-pδn≥δ+C1+C2 =6.443+0.8+2=9.243mm取δn=10mm=1.85⨯1000=6.443mm2⨯170⨯0.85-1.852.一顶部装有安全阀的卧式圆筒形储存容器，两端采用标准椭圆形封头，没有保冷措施；内装混合液化石油气，经测试其在50℃时的最大饱和蒸气压小于1.62 MPa（即50℃时丙烷饱和蒸气压）；圆筒内径Di=2600mm，筒长L=8000mm；材料为16MnR，腐蚀裕量C2=2mm，焊接接头系数φ=1.0，装量系数为0.9。
试确定：○1各设计参数；○2该容器属第几类压力容器；○3圆筒和封头的厚度（不考虑支座的影响）；○4水压试验时的压力，并进行应力校核。
1p=pc=1.1×解：○1.62=1.782MPa，Di=2600mm，C2=2mm，φ=1.0，钢板为6~16mm时，16MnR的[σ]t= 170 MPa，σs=345 MPa，查表4-2，C1=0.8mm。
过程设备设计习题..
目录第一章压力容器导言 (1)第二章压力容器应力分析 (5)第三章压力容器材料及环境和时间对其性能的影响 (13)第四章压力容器设计 (16)第五章储存设备 (23)第六章换热设备 (24)第七章塔设备 (26)第八章反应设备 (26)【概念题参考答案】 (27)第一章压力容器导言【教学基本内容和要求】1．了解压力容器基本组成和主要零部件；2．了解介质的毒性和易燃性，掌握压力容器几种不同分类方法；3．了解压力容器的质量保证体系的内容，了解常用压力容器标准和规范。
一．【思考题】1．介质的毒性程度和易燃特性对压力容器的设计、制造、使用和管理有何影响？2．压力容器主要由哪几部分组成？分别起什么作用？3．《容规》在确定压力容器类别时，为什么不仅要根据压力高低，还要视压力与容积的乘积pV大小进行分类？4．《容规》与GB150的适用范围是否相同？为什么？5．GB150、JB4732和JB/T4735三个标准有何不同？它们的适用范围是什么？6．过程设备的基本要求有哪些？要求的因素有哪些？7．在我们做压力容器爆破实验时发现，容器首先破坏的地方一般在离封头与筒体连接处一段距离的地方，而并非处于理论上应力集中的连接处的地方，请问原因何在？二．【判断题】1．压力容器主要是由筒体、封头、开孔与接管、支座以及安全附件组成。
（）2．易燃介质是指与空气混合的爆炸下限小于10％或爆炸上限和下限之差小于等于20％的气体。
（）3．高压容器（代号H）和超高压容器（代号U）是典型的第一类压力容器。
（）4．压力容器中，封头与筒体之间一定要有密封装置。
（）5．压力容器在设计时只要满足企业要求就行了，不需要满足GB150。
（）6．盛装毒性程度为高度危害介质的容器制造时，容器上的A、B类焊接接头应进行100%射线或超声检测。
（）7．压力容器分为三类：第一类压力容器，第二类压力容器，第三类压力容器，其中低压的具有极度毒性的压力容器属于第一类压力容器。

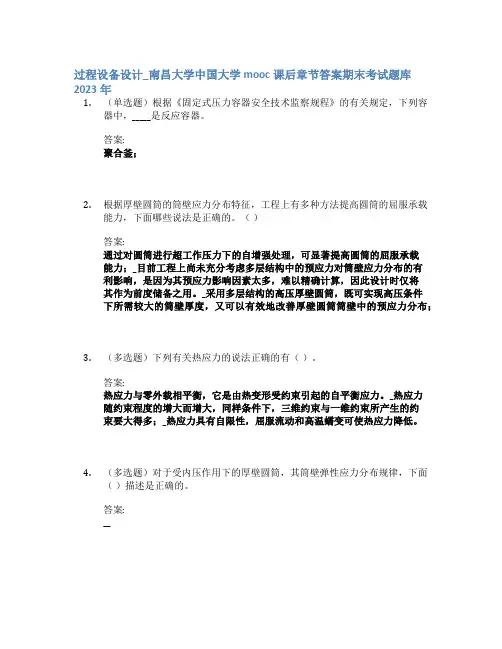

过程设备设计_南昌大学中国大学mooc课后章节答案期末考试题库2023年
过程设备设计_南昌大学中国大学mooc课后章节答案期末考试题库2023年1.（单选题）根据《固定式压力容器安全技术监察规程》的有关规定，下列容器中，_____是反应容器。
答案:聚合釜；2.根据厚壁圆筒的筒壁应力分布特征，工程上有多种方法提高圆筒的屈服承载能力，下面哪些说法是正确的。
（）答案:通过对圆筒进行超工作压力下的自增强处理，可显著提高圆筒的屈服承载能力；_目前工程上尚未充分考虑多层结构中的预应力对筒壁应力分布的有利影响，是因为其预应力影响因素太多，难以精确计算，因此设计时仅将其作为前度储备之用。
_采用多层结构的高压厚壁圆筒，既可实现高压条件下所需较大的筒壁厚度，又可以有效地改善厚壁圆筒筒壁中的预应力分布；3.（多选题）下列有关热应力的说法正确的有（）。
答案:热应力与零外载相平衡，它是由热变形受约束引起的自平衡应力。
_热应力随约束程度的增大而增大，同样条件下，三维约束与一维约束所产生的约束要大得多；_热应力具有自限性，屈服流动和高温蠕变可使热应力降低。
4.（多选题）对于受内压作用下的厚壁圆筒，其筒壁弹性应力分布规律，下面（）描述是正确的。
答案:__5.超高压容器的自增强处理可以提高筒体的弹性承载能力，这是＿＿作出的贡献。
答案:残余压应力6.从受力分析角度来说，半球形封头的应力强度最高，最为省材。
所以，在任何情况下，都必须首先考虑采用半球形封头。
答案:错误7.椭球壳的长、短轴之比a/b越小，其形状越接近球壳，其应力分布也就越趋于均匀。
答案:正确8.凡薄壁壳体，只要其几何形状和所受载荷对称于旋转轴，则壳体上任何一点用薄膜理论应力公式求解的应力都是其真实的应力。
答案:错误9.由于圆锥形容器锥顶部分应力最小，所以开孔一般宜在锥顶部分。
答案:正确10.卧式圆筒形容器，容器其内无介质压力，仅充满液体。
由于圆筒内液体静载荷沿轴线不是对称分布的，所以不能用薄膜理论应力公式对其应力进行求解。
答案:正确11.弹性模量E和泊松比μ是材料的重要力学性能，一般材料的E和μ都不随温度的变化而变化，所以可以取为定值。
过程设备设计课后习题答案
习题1. 一内压容器，设计（计算）压力为0.85MPa ，设计温度为50℃；圆筒内径D i =1200mm ，对接焊缝采用双面全熔透焊接接头，并进行局部无损检测；工作介质列毒性，非易燃，但对碳素钢、低合金钢有轻微腐蚀，腐蚀速率K ≤0.1mm/a ，设计寿命B=20年。
试在Q2305-A ·F 、Q235-A 、16MnR 三种材料中选用两种作为圆筒材料，并分别计算圆筒厚度。
解：p c =1.85MPa ，D i =1000mm ，φ=0.85，C 2=0.1×20=2mm ；钢板为4.5~16mm 时，Q235-A 的[σ]t =113 MPa ，查表4-2，C 1=0.8mm ；钢板为6~16mm 时，16MnR 的[σ]t = 170 MPa ，查表4-2，C 1=0.8mm 。
材料为Q235-A 时：[]mmC C ppD t1412.524mm 28.0724.99.724mm85.185.01132100085.12n 21n ==++=++≥=-⨯⨯⨯=-=δδδφσδ取材料为16MnR 时：[]mmC C ppD t109.243mm 28.0443.6mm443.685.185.01702100085.12n 21n ==++=++≥=-⨯⨯⨯=-=δδδφσδ取2. 一顶部装有安全阀的卧式圆筒形储存容器，两端采用标准椭圆形封头，没有保冷措施；内装混合液化石油气，经测试其在50℃时的最大饱和蒸气压小于1.62 MPa （即50℃时丙烷饱和蒸气压）；圆筒内径D i =2600mm ，筒长L=8000mm ；材料为16MnR ，腐蚀裕量C 2=2mm ，焊接接头系数φ=1.0，装量系数为0.9。
试确定：○1各设计参数；○2该容器属第几类压力容器；○3圆筒和封头的厚度（不考虑支座的影响）；○4水压试验时的压力，并进行应力校核。
解：○1p=p c =1.1×1.62=1.782MPa ，D i =2600mm ，C 2=2mm ，φ=1.0，钢板为6~16mm 时，16MnR 的[σ]t = 170 MPa ，σs =345 MPa ，查表4-2，C 1=0.8mm 。
过程设备设计课后答案
1.压力容器主要由哪几部分组成?分别起什么作用?答：压力容器由筒体、封头、密封装置、开孔接管、支座、安全附件六大部件组成。
筒体的作用：用以储存物料或完成化学反应所需要的主要压力空间。
封头的作用：与筒体直接焊在一起，起到构成完整容器压力空间的作用。
密封装置的作用：保证承压容器不泄漏。
开孔接管的作用：满足工艺要求和检修需要。
支座的作用：支承并把压力容器固定在基础上。
安全附件的作用：保证压力容器的使用安全和测量、控制工作介质的参数，保证压力容器的使用安全和工艺过程的正常进行。
2.介质的毒性程度和易燃特性对压力容器的设计、制造、使用和管理有何影响？答：介质毒性程度越高，压力容器爆炸或泄漏所造成的危害愈严重，对材料选用、制造、检验和管理的要求愈高。
如Q235-A或Q235-B钢板不得用于制造毒性程度为极度或高度危害介质的压力容器；盛装毒性程度为极度或高度危害介质的容器制造时，碳素钢和低合金钢板应力逐张进行超声检测，整体必须进行焊后热处理，容器上的A、B类焊接接头还应进行100%射线或超声检测，且液压试验合格后还得进行气密性试验。
而制造毒性程度为中度或轻度的容器，其要求要低得多。
毒性程度对法兰的选用影响也甚大，主要体现在法兰的公称压力等级上，如内部介质为中度毒性危害，选用的管法兰的公称压力应不小于1.0MPa；内部介质为高度或极度毒性危害，选用的管法兰的公称压力应不小于1.6MPa，且还应尽量选用带颈对焊法兰等。
易燃介质对压力容器的选材、设计、制造和管理等提出了较高的要求。
如Q235-A·F不得用于易燃介质容器；Q235-A不得用于制造液化石油气容器；易燃介质压力容器的所有焊缝（包括角焊缝）均应采用全焊透结构等。
3.《压力容器安全技术监察规程》在确定压力容器类别时，为什么不仅要根据压力高低，还要视压力与容积的乘积pV大小进行分类？答：因为pV乘积值越大，则容器破裂时爆炸能量愈大，危害性也愈大，对容器的设计、制造、检验、使用和管理的要求愈高。
过程设备设计课后习题答案
习题1. 一内压容器，设计（计算）压力为0.85MPa ，设计温度为50℃；圆筒内径D i =1200mm ，对接焊缝采用双面全熔透焊接接头，并进行局部无损检测；工作介质列毒性，非易燃，但对碳素钢、低合金钢有轻微腐蚀，腐蚀速率K ≤0.1mm/a ，设计寿命B=20年。
试在Q2305-A ·F 、Q235-A 、16MnR 三种材料中选用两种作为圆筒材料，并分别计算圆筒厚度。
解：p c =1.85MPa ，D i =1000mm ，φ=0.85，C 2=0.1×20=2mm ；钢板为4.5~16mm 时，Q235-A 的[σ]t =113 MPa ，查表4-2，C 1=0.8mm ；钢板为6~16mm 时，16MnR 的[σ]t = 170 MPa ，查表4-2，C 1=0.8mm 。
材料为Q235-A 时：[]mmC C ppD t1412.524mm 28.0724.99.724mm85.185.01132100085.12n 21n ==++=++≥=-⨯⨯⨯=-=δδδφσδ取材料为16MnR 时：[]mmC C ppD t109.243mm 28.0443.6mm443.685.185.01702100085.12n 21n ==++=++≥=-⨯⨯⨯=-=δδδφσδ取2. 一顶部装有安全阀的卧式圆筒形储存容器，两端采用标准椭圆形封头，没有保冷措施；内装混合液化石油气，经测试其在50℃时的最大饱和蒸气压小于1.62 MPa （即50℃时丙烷饱和蒸气压）；圆筒内径D i =2600mm ，筒长L=8000mm ；材料为16MnR ，腐蚀裕量C 2=2mm ，焊接接头系数φ=1.0，装量系数为0.9。
试确定：○1各设计参数；○2该容器属第几类压力容器；○3圆筒和封头的厚度（不考虑支座的影响）；○4水压试验时的压力，并进行应力校核。
解：○1p=p c =1.1×1.62=1.782MPa ，D i =2600mm ，C 2=2mm ，φ=1.0，钢板为6~16mm 时，16MnR 的[σ]t = 170 MPa ，σs =345 MPa ，查表4-2，C 1=0.8mm 。
过程设备设计第4章习题
C.二次应力是指由相邻部件的约束或结构的自身约束所引起的正应力或切应力。 D.二次应力是局部结构不连续性和局部热应力的影响而叠加道一次应力之上的应力增量 4.8 交变载荷 以下载荷属于交变载荷的有： （ ） A.压力波动 B.开车停车 C.加热或冷却时温度变化引起的热应力变化 D.振动或容器接管引起的附加载荷 4.9 设计准则 下列有关压力容器设计准则的叙述，正确的有： （ ） A.弹性失效设计准则以容器整个危险面屈服作为实效状态。 B.弹塑性失效设计准则认为只要载荷变化范围达到安定载荷，容器就失效。 C.弹性失效设计准则较塑性失效设计准则更保守。 D.爆破失效设计准则认为压力达到全屈服压力时容器失效。 4.10 加强圈 为提高外压圆筒稳定性，需设置加强圈，下列有关加强圈的设计，正确的有： （ ） A.加强圈的最小间距应小于失稳临界长度。 B.在设计过程中，有可能通过增加加强圈的数量使圆筒厚度减薄。 C.加强圈与圆筒的连接可采用连续的或间断地焊接。 D.加强圈不可设置在筒体内部 4.11 封头 压力容器封头较多，下列叙述正确的有： （ ） A.凸形封头包括半球形封头、椭圆形封头、碟形封头、球冠形封头和锥壳。 B.由筒体与封头连接处的不连续效应产生的应力增强影响以应力增强系数的形式引入厚度 计算式。 C.半球形封头受力均匀，因其形状高度对称，整体冲压简单。 D.椭圆形封头主要用于中、低压容器。 4.12 高压密封 下列属于提高高压密封性能的措施有： （ ） A.改善密封接触表面 B.改进垫片结构 C.采用焊接密封元件 D.增加预紧螺栓数量 4.13 安全阀 安全阀的优点包括： （） A.完全密封 B.多次使用 C.泄压反应快 D.只排出高于规定压力的部分压力 4.14 支座 在立式容器支座中，中小型直立容器常采用（ ）高大的塔设备则广泛采用（ ） ，大型卧式 储存采用（ ） A.耳式支座 B.裙式支座
过程设备设计课后习题答案
习题1. 一内压容器，设计（计算）压力为0.85MPa ，设计温度为50℃；圆筒内径D i =1200mm ，对接焊缝采用双面全熔透焊接接头，并进行局部无损检测；工作介质列毒性，非易燃，但对碳素钢、低合金钢有轻微腐蚀，腐蚀速率K ≤0.1mm/a ，设计寿命B=20年。
试在Q2305-A ·F 、Q235-A 、16MnR 三种材料中选用两种作为圆筒材料，并分别计算圆筒厚度。
解：p c =1.85MPa ，D i =1000mm ，φ=0.85，C 2=0.1×20=2mm；钢板为4.5~16mm 时，Q235-A 的[σ]t =113 MPa ，查表4-2，C 1=0.8mm ；钢板为6~16mm 时，16MnR 的[σ]t = 170 MPa ，查表4-2，C 1=0.8mm 。
材料为Q235-A 时：[]mmC C ppDt1412.524mm 28.0724.99.724mm85.185.01132100085.12n 21n ==++=++≥=-⨯⨯⨯=-=δδδφσδ取材料为16MnR 时：[]mmC C ppDt109.243mm 28.0443.6mm443.685.185.01702100085.12n 21n ==++=++≥=-⨯⨯⨯=-=δδδφσδ取2. 一顶部装有安全阀的卧式圆筒形储存容器，两端采用标准椭圆形封头，没有保冷措施；内装混合液化石油气，经测试其在50℃时的最大饱和蒸气压小于1.62 MPa （即50℃时丙烷饱和蒸气压）；圆筒内径D i =2600mm ，筒长L=8000mm ；材料为16MnR ，腐蚀裕量C 2=2mm ，焊接接头系数φ=1.0，装量系数为0.9。
试确定：○1各设计参数；○2该容器属第几类压力容器；○3圆筒和封头的厚度（不考虑支座的影响）；○4水压试验时的压力，并进行应力校核。
解：○1p=p c =1.1×1.62=1.782MPa ，D i =2600mm ，C 2=2mm ，φ=1.0，钢板为6~16mm 时，16MnR 的[σ]t = 170 MPa ，σs =345 MPa ，查表4-2，C 1=0.8mm 。
过程设备设计第5章课后习题试题
第五章储存设备单选题5.1双鞍座设计卧式储存罐双鞍座支承时，两支座的状态应采用：（）A.两个都固定B.两者均可移动C.一个固定，一个移动D.以上均可5.2柱式支座低温球罐的支柱与球壳连接处最好采用：（）A.接连接结构形式B.加托板结构C.U型柱结构形式D.支柱翻边结构5.3扁塌现象卧式储罐发生扁塌现象的根本原因是：（）A.支座处截面受剪力作用而产生周向弯矩B.圆筒上不设置加强圈C.支座的设置位置不适合D.设计压力过高5.4球罐随着石油业的发展，在大型球罐上最常采用的罐体组合方式是：（）A.纯桔瓣罐体B.足球瓣式罐体C.混合式罐体D.两个半球组成的罐体单选题5.1 C 单选题5.2 C 单选题5.3 A 单选题5.4 C无5.1 储罐的形式主要有卧式，立式和球形储罐，储存介质的性质是选择储罐形式和储存系统的一个重要因素。
5.2 鞍座包角越小，鞍角重量越轻，且储罐——支座系统的中心降低。
5.3 工程上可以将双鞍座卧式储存罐简化为均布载荷的外伸简支梁。
5.4 球罐支座中裙式支座用得最为广泛。
5.5 柱式支座的主要缺点是球罐的重心高，稳定性差。
5.6 需要开检查孔时，由于特殊原因而不能开设时，应相应缩短检查周期，或者对全部纵向环向焊缝作100%无损检测。
5.7 球罐接管除工艺特殊要求外，应尽量集中在上下极板上。
5.8 在用水压测试容器壁厚时，校合压力一般取1.25P.5.9 按形状改变比能屈服失效判剧计算出的内壁初始屈服压力和实际测量值最为接近。
判断题5.1 T判断题5.2 F判断题5.3 T判断题5.4 F判断题5.5 T判断题5.6T判断题5.7 T判断题5.8 T判断题5.9 T思考题5.1 设计双鞍座卧式容器时，支座位置应该按照那些原则确定？试说明理由。
5.2 双鞍座卧式容器受力分析与外伸梁承受均布载荷有何相同何不同，试用剪力图和弯距图比较。
5.3 “扁塌”现象的原因是什么？如何防止这一现象出现？5.4 双鞍座卧式容器设计中应计算那些应力？如何产生的？5.5 鞍座包角对卧式容器筒体应力和鞍座自身强度有何影响？5.6 在什么情况下应对卧式容器进行加强圈加强？5.7 球形储罐有哪些特点？设计球罐时应考虑那些载荷？各种罐体型式有何特点？5.8 球形储灌采用赤道正切柱式支座时，应遵循那些准则？5.9 液化气体存储设备设计时如何考虑环境对它的影响？思考题5.1根据JB4731规定，取A小于等于0.2L，最大不得超过0.25L，否则容器外伸端将使支座界面的应力过大。
过程设备设计试卷
过程设备设计试卷目录单项选择题 (1)多项选择题 (9)判断题 (21)思考题 (26)单项选择题答案 (33)多项选择题答案 (35)判断题答案 (37)思考题参考答案 (41)单项选择题第1章压力容器导言高温容器所谓高温容器是指以下哪一种：〔GB150GB150适用以下哪种类型容器：〔设计准则一个载荷稳定均匀的内压厚壁圆筒最好采用哪种设计准则：〔〕A 弹性失效B 塑性失效C 爆破失效D 弹塑性失效《容规》有关《容规》适用的压力说法正确的选项是：〔〕A.最高工作压力大于0.01MPa(不含液体静压力)B.最高工作压力大于等于0.1MPa(不含液体静压力)C.最高工作压力大于1MPa(不含液体静压力)D.最高工作压力大于等于1MPa(不含液体静压力)压力容器分类毒性为高度或极度危害介质PV>=0.2MPa.m3的低压容器应定为几类容器：〔〕A.Ⅰ类B.Ⅱ类C.Ⅲ材料性质影响过程设备安全可靠性的因素主要有：材料的强度、韧性和与介质的相容性；设备的刚度、抗失稳能力和密封性能。
以下说法错误的选项是：〔介质毒性毒性为中度危害的化学介质最高容许质量浓度为：〔压力容器分类内压容器中，设计压力大小为50MPa的应划分为：〔压力容器分类以下属于别离压力容器的是：〔第2章压力容器应力分析热应力在厚壁圆筒中，如果由内压引起的应力与温差所引起的热应力同时存在，以下说法正确的选项是：〔〕A.内加热情况下内壁应力和外壁应力都有所恶化B.内加热情况下内壁应力和外壁应力都得到改善C.内加热情况下内壁应力有所恶化，而外壁应力得到改善D.内加热情况下内壁应力得到改善，而外壁应力有所恶化圆平板应力通过对最大挠度和最大应力的比较，以下关于周边固支和周边简支的圆平板说法正确的选项是：〔稳定性以下有关受均布外压作用圆筒的失稳情况的表达，错误的选项是：〔厚壁圆筒以下不属于提高厚壁圆筒屈服承载能力的措施为：〔不连续应力以下有关不连续应力的表达，错误的为：〔局部载荷以下关于局部载荷说法正确的选项是：〔稳定性失稳外压的短圆筒，失稳时，出现的波形个数为：〔薄壳应力以下关于薄壳应力分析中应用的假设，错误的选项是：〔平板应力关于薄圆平板的应力特点，以下表述错误的选项是：〔〕A.板内为二向应力，切应力可予以忽略B.正应力沿板厚分布均匀C.应力沿半径分布与周边支承方式有关D.最大弯曲应力与〔R/t〕的平方成正比第3章压力容器材料及环境和时间对其性能的影响焊接方法在压力容器制造过程中应用最广的焊接方法是：〔材料一般高压容器的平盖制造用的钢材是：〔焊接接头在焊接中力学性能得到明显改善，是焊接接头中组织和性能最好的区域是：〔压力容器焊接以下不属于压力容器焊接结构的设计应遵循的原则的是：〔焊接接头以下焊接接头中可能出现的缺陷，最危险的是：〔压力容器材料以下金属会产生低温变脆的是：〔压力容器检测磁粉检测属于：〔钢材化学成分以下关于硫化学成分在钢材中的作用说法正确的选项是：〔〕A.硫元素不是钢材中的有害元素。
过程设备设计第三版课后答案及重点(郑津洋)
过程设备设计题解习题1. 试应用无力矩理论的基本方程，求解圆柱壳中的应力〔壳体承受气体内压p ，壳体中面半径为R ，壳体厚度为t 〕。
假设壳体材料由20R 〔MPa MPa s b 245,400==σσ〕改为16MnR〔MPa MPa s b 345,510==σσ〕时，圆柱壳中的应力如何变化？为什么？解：○1求解圆柱壳中的应力 应力分量表示的微体和区域平衡方程式：δσσθφzp R R -=+21φσππφsin 220t r dr rp F k r z k=-=⎰圆筒壳体：R 1=∞，R 2=R ，p z =-p ，r k =R ，φ=π/2tpRpr tpR k 2sin 2===φδσσφθ○2壳体材料由20R 改为16MnR ，圆柱壳中的应力不变化。
因为无力矩理论是力学上的静定问题，其基本方程是平衡方程，而且仅通过求解平衡方程就能得到应力解，不受材料性能常数的影响，所以圆柱壳中的应力分布和大小不受材料变化的影响。
2. 对一标准椭圆形封头〔如下图〕进行应力测试。
该封头中面处的长轴D=1000mm ，厚度t=10mm ，测得E 点〔x=0〕处的周向应力为50MPa 。
此时，压力表A 指示数为1MPa ，压力表B 的指示数为2MPa ，试问哪一个压力表已失灵，为什么？解：○1根据标准椭圆形封头的应力计算式计算E 的内压力： 标准椭圆形封头的长轴与短轴半径之比为2，即a/b=2，a=D/2=500mm 。
在x=0处的应力式为：MPa abt p btpa 15002501022222=⨯⨯⨯===θθσσ ○2从上面计算结果可见，容器内压力与压力表A 的一致，压力表B 已失灵。
3. 有一球罐〔如下图〕，其内径为20m 〔可视为中面直径〕，厚度为20mm 。
内贮有液氨，球罐上部尚有3m的气态氨。
设气态氨的压力p=0.4MPa ，液氨密度为640kg/m 3，球罐沿平行圆A-A 支承，其对应中心角为120°，试确定该球壳中的薄膜应力。
第2章过程设备设计课后习题课
s max
pR4 64D
5 1
5 0.3 2.915 4.077 2.915 11.884mm 1 0.3
板的最大应力： max
33 pR2
8t 2
33 0.3 3 5002
8 382
3 0.3 389.543 1.65 389.543
2
642.746MPa
简支时的最大挠度是固支时的4.077倍；简支时的最大应力是固支时的1.65倍。
10
10
cos0 0.7
(2)支承以上部分，任一φ角处的应力： R1=R2=R，pz=-[p+ ρg R（cosφ0-cosφ）]，r=Rsinφ，dr=Rcosφdφ
sin0
102 72 51
10
10
cos0 0.7
2R t sin2
2
r r0
p
cos0
cos
Rgrdr
2 p
12 1 2 12 1 0.32
p h g 0.815009.81 11772Pa 0.012MPa
周边简支圆平板中心挠度
ws max
pR4 64D
5 1
0.012 7504 64 7.50 107
5 0.3 1 0.3
3.22mm
挠度控制在1mm以下需要的塔板厚度：
塔板刚度需增加的倍数： 3.22 3.22 1
rd
w r
w r
物理方程
1 E
r
z
仅承受内压时的Lamè公式：
r
pi Ri2 R02 Ri2
1
R02 r2
K
pi 2
1
1
R02 r2
pi Ri2 R02 Ri2
过程设备设计课后习题答案解析
习题1. 一内压容器，设计（计算）压力为0.85MPa ，设计温度为50℃；圆筒内径D i =1200mm ，对接焊缝采用双面全熔透焊接接头，并进行局部无损检测；工作介质列毒性，非易燃，但对碳素钢、低合金钢有轻微腐蚀，腐蚀速率K ≤0.1mm/a ，设计寿命B=20年。
试在Q2305-A ·F 、Q235-A 、16MnR 三种材料中选用两种作为圆筒材料，并分别计算圆筒厚度。
解：p c =1.85MPa ，D i =1000mm ，φ=0.85，C 2=0.1×20=2mm ；钢板为4.5~16mm 时，Q235-A 的[σ]t =113 MPa ，查表4-2，C 1=0.8mm ；钢板为6~16mm 时，16MnR 的[σ]t = 170 MPa ，查表4-2，C 1=0.8mm 。
材料为Q235-A 时：[]mmC C ppDt1412.524mm 28.0724.99.724mm85.185.01132100085.12n 21n ==++=++≥=-⨯⨯⨯=-=δδδφσδ取材料为16MnR 时：[]mmC C ppDt109.243mm 28.0443.6mm443.685.185.01702100085.12n 21n ==++=++≥=-⨯⨯⨯=-=δδδφσδ取2. 一顶部装有安全阀的卧式圆筒形储存容器，两端采用标准椭圆形封头，没有保冷措施；内装混合液化石油气，经测试其在50℃时的最大饱和蒸气压小于1.62 MPa （即50℃时丙烷饱和蒸气压）；圆筒内径D i =2600mm ，筒长L=8000mm ；材料为16MnR ，腐蚀裕量C 2=2mm ，焊接接头系数φ=1.0，装量系数为0.9。
试确定：○1各设计参数；○2该容器属第几类压力容器；○3圆筒和封头的厚度（不考虑支座的影响）；○4水压试验时的压力，并进行应力校核。
解：○1p=p c =1.1×1.62=1.782MPa ，D i =2600mm ，C 2=2mm ，φ=1.0，钢板为6~16mm 时，16MnR 的[σ]t = 170 MPa ，σs =345 MPa ，查表4-2，C 1=0.8mm 。
过程装备基础第章习题解答
第14章 压力容器设计14-1 某化工厂需设计一台液氨储槽，其内直径为2600mm ，工作温度为-10°C～50°C，最高工作压力为，材料选用Q345R ，若封头采用椭圆形封头，试设计筒体与封头的厚度。
解：（1）由题可知：所需设计的液氨储槽内径mm D i 2600=，工作温度为-10°C～50°C，设计压力的选取要视有无安全泄放装置而定。
因题目中未提有安全泄放装置，则可按无安全泄放装置来设计，其设计压力应不低于最高工作压力，取p= MPa ；由于一般液氨储槽液柱静压力不高，可忽略不计，故取计算压力p c = MPa 。
（2）由于液氨储槽材料选用Q345R ，假定储槽厚度范围为3～16mm ，取设计温度为50°C，查得材料的许用应力[]MPa t 189=σ；考虑液氨对Q345R 材料有一定的腐蚀性，根据工作经验取腐蚀裕量mm C 22=；壳体采用采用双面焊对接接头、100%无损探伤，则其焊接接头系数0.1=φ根据圆筒厚度的设计公式可得液氨储槽筒体的计算厚度[]mm p D p ctic 75.117.10.1189226007.12=-⨯⨯⨯=-=φσδ由于Q345R 钢板厚度负偏差C 1=0.30mm ，腐蚀裕量mm C 22=，故可选用δn =15mm 厚的钢板，此厚度在假定的范围内，故计算有效。
根据标准椭圆形封头厚度的设计公式可得液氨储槽封头的计算厚度[]mm p D p ctic 72.117.15.00.1189226007.15.02=⨯-⨯⨯⨯=-=φσδ由于Q345R 钢板厚度负偏差C 1=0.30mm ，腐蚀裕量mm C 22=，因此，封头也可选用δn =15mm 厚的钢板。
应当指出，这个厚度仅是满足承压强度要求所需的厚度，不是最终设计所确定的厚度。
14-2 设计一台不锈钢（06Cr19Ni10）制承压容器，最大工作压力为，装设安全阀，工作温度为150°C，容器内直径为1m ，筒体纵向对接焊缝采用双面焊对接接头、局部无损检测，试确定筒体厚度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章压力容器导言单选题1.1高温容器所谓高温容器是指下列哪一种：（）A.工作温度在材料蠕变温度以上B.工作温度在容器材料的无塑性转变温度以上C.工作温度在材料蠕变温度以下D.工作温度高于室温1.2GB150GB150适用下列哪种类型容器：（）A.直接火加热的容器B.固定式容器C.液化石油器槽车D.受辐射作用的核能容器1.3设计准则一个载荷稳定均匀的内压厚壁圆筒最好采用哪种设计准则：（）A 弹性失效B 塑性失效C 爆破失效D 弹塑性失效1.4《容规》有关《容规》适用的压力说法正确的是：（）A.最高工作压力大于0.01MPa(不含液体静压力)B.最高工作压力大于等于0.1MPa(不含液体静压力)C.最高工作压力大于1MPa(不含液体静压力)D.最高工作压力大于等于1MPa(不含液体静压力)1.5压力容器分类毒性为高度或极度危害介质PV>=0.2MPa.m3的低压容器应定为几类容器：（）A.Ⅰ类B.Ⅱ类C.Ⅲ类D.不在分类范围1.6材料性质影响过程设备安全可靠性的因素主要有：材料的强度、韧性和与介质的相容性；设备的刚度、抗失稳能力和密封性能。
以下说法错误的是：（）A.材料强度是指在载荷作用下材料抵抗永久变形和断裂的能力B.冲击吸收功是指材料断裂过程中吸收变形能量的能力C.刚度是过程设备在载荷作用下保持原有形状的能力D.密封性是指过程设备防止介质或空气泄漏的能力1.7介质毒性毒性为中度危害的化学介质最高容许质量浓度为：（）A.<0.1mg/m3B.0.1~<1.0mg/m3C.1.0~<10mg/m3D.10mg/m31.8压力容器分类内压容器中，设计压力大小为50MPa的应划分为：（）A.低压容器B.中压容器C.高压容器D.超高压容器1.9压力容器分类下列属于分离压力容器的是：（）A.蒸压釜B.蒸发器C.干燥塔D.合成塔单选题1.1 A单选题1.2 B单选题1.3 B单选题1.4 B单选题1.5 C单选题1.6 B单选题1.7 B 单选题1.8 C单选题1.9 C多选题1.1介质危害性介质危害性有多种，其中影响压力容器分类的是：（）A. 毒性B. 腐蚀性C. 氧化性D. 易燃性1.2压力容器分类下列属于第三类压力容器的是：（）A .毒性程度为极度和高度危险介质的低压容器；B .毒性程度为极度和高度危险介质且PV大于等于0.2MPa.m3的低压容器；C .易燃或毒性程度为为中度危险介PV大于等于10MPa.m3的中压储存容器；D. 中压管壳式余热锅炉；E .高压容器1.3《容规》《容规》适用于具备下列哪些条件的压力容器：（）A. 最高工作压力（Pw）大于等于0.1MPa（不含液体静压力）；B .内直径（非圆形截面指其最大尺寸）大于等于0.15m；C .容积（V）大于等于0.025m3；D. 盛装介质为气体、液化气体或最高工作温度高于等于标准沸点的液体。
1.4 过程设备过程设备在生产技术领域中应用十分广泛，是化工、炼油、轻工、交通、食品、制药、冶金、纺织、城建、海洋工程等传统部门所必须的关键设备。
下列属于过程设备在实际生产中应用的是：（）A . 加氢反应器B . 超高压食品杀菌釜C . 核反应堆D .压缩机1.5压力容器分类凡属于下列情况之一者为一类压力容器（）；凡属于下列情况之一者为二类压力容器（）；凡属于下列情况之一者为三类压力容器（）；A .压力0.1MPa≤p＜1.6MPa 的容器；B .压力 0.1MPa＜p≤1.6MPa的容器；C .压力 1.6MPa＜p≤10.0MPa的容器；D .压力1.6MPa≤p＜10.0MPa 的容器；E .高压容器；F .极度毒性和高度危险介质的中压容器；G .极度毒性和高度危险介质的低压容器；H .真空容器。
1.6压力容器分类下列关于压力容器的分类错误的是：（）A .内装高度危害介质的中压容器是第一类压力容器。
B .低压搪玻璃压力容器是第二类压力容器。
C .真空容器属低压容器。
D .高压容器都是第三类压力容器。
1.7无力矩理论下列哪些是无力矩理论的应用条件：（）A .壳体的厚度、中面曲率和载荷连续，没有突变；B.构成壳体的材料的物理性能相同；C.壳体的边界处不受横向剪力、弯矩和扭矩的作用；D.壳体的边界处的约束沿经线的切线方向，不得限制边界处的转角与饶度。
1.8《压力容器安全技术监察规程》《压力容器安全技术监察规程》适用于同时具备下类条件的压力容器：（）A .最高工作压力（Pw）大于等于0.1MPa（含液体静压力）；B .最高工作压力（Pw）大于等于0.1MPa（不含液体静压力）；C .内直径（非圆形截面指其最大尺寸）大于等于0.15m，且容积（V）大于等于0.025m3；D .盛装介质为气体、液化气体或最高工作温度高于等于标准沸点的液体。
1.9设计标准下列对GB150，JB4732和JB/T4735三个标准的有关表述中，正确的有：（）A .当承受内压时，JB4732规定的设计压力范围为0.1MPa≤P≤35MPa .B .GB150采用弹性失效设计准则，而TB/T4735采用塑性失效设计准则。
C .GB150采用基于最大主应力的设计准则，而JB4732采用第三强度理论。
D .需做疲劳分析的压力容器设计，在这三个标准中，只能选用GB150.E .GB150的技术内容与ASME VIII—1大致相当，为常规设计标准；而JB4732基本思路与ASME VIII—2相同，为分析设计标准。
F .GB150中规定钢材许用应力时，低碳钢的屈服点及抗拉强度的材料设计系数分别为1.6与3.0。
1.10力容器分类下列属于第三类压力容器的是：（）A.中压搪玻璃压力容器.B.中压容器C.球形储罐D.低温液体储存容器（容积大于5m3）E.移动式压力容器.F.低压容器（仅限毒性程度为极度和高度危害介质）1.11安全附件下列哪些是压力容器的安全附件：（）A.爆破片装置B.压力表C.人孔D.测温仪1.12压力容器分类按承载方式分类，压力容器可分为：（）A. 内压容器B. 外压容器C. 反应压力容器D. 真空容器1.13压力容器分类下列压力容器分类正确的是：（）A. 蒸压釜属于反应压力容器B. 蒸发器属于分离压力容器C. 干燥塔属于分离压力容器D. 冷凝器属于换热压力容器1.1 AD1.2 BCDE1.3 ABCD1.4 ABC1.5 A；DG；EF1.6 AC1.7 ABCD1.8 BCD1.9 CEF1.10 ADE1.11 ABD1.12 AB1.13 CD判断题1.1 压力容器主要是由筒体、封头、开孔与接管、支座以及安全附件组成。
1.2 易燃介质是指与空气混合的爆炸下限小于10％或爆炸上限和下限之差小于等于20％的气体。
1.3 高压容器（代号H）和超高压容器（代号U）是典型的第一类压力容器。
1.4 压力容器中，封头与筒体之间一定要有密封装置。
1.5 压力容器在设计时只要满足企业要求就行了，不需要满足GB150.1.6 盛装毒性程度为高度危害介质的容器制造时，容器上的A、B类焊接接头应进行100%射线或超声检测。
1.7 压力容器分为三类：第一类压力容器，第二类压力容器，第三类压力容器，其中低压的具有极度毒性的压力容器属于第一类压力容器。
1.8 16MnR的含碳量约为0.016%.1.9 毒性程度为极度和高度危害介质，且PV乘积大于等于0.2MPa•m3的低压容器属于第三类压力容器。
1.10 所有毒性为高度危险的容器都属于第三类压力容器。
1.11 压力容器在生产工艺过程中的作用可分为：反应压力容器，换热压力容器，分离压力容器，储存压力容器。
其中反应压力容器最危险，而储存压力容器最安全。
1.12 某化工容器严格按照国际最新标准生产制造出来，当然它是满足企业的标准的。
1.13 所谓的高温容器是指工作温度在材料蠕变温度以上。
1.14 易燃介质压力容器的所有焊缝均应采用全焊透结构。
1.15 在过程装备设计中，为充分利用材料的强度，节省材料，减轻重量，应采用等强度设计。
1.16 Q235-B钢板可以用来制造毒性程度为高度危害介质的压力容器。
1.17 Q235－A钢板可以用来制造压力容器。
1.18 过程设备各零件的强度并不相同，整体强度往往取决于强度最弱的零部件的强度。
判断题1.1 F 判断题1.2 F判断题1.3 F判断题1.4 F判断题1.5 F判断题1.6 T 判断题1.7 F 判断题1.8 F判断题1.9 T判断题1.10 F判断题1.11F 判断题1.12 F判断题1.13 T判断题1.14 T判断题1.15 T判断题1.16 F 判断题1.17 F判断题1.18 T思考题1.1 介质的毒性程度和易燃特性对压力容器的设计、制造、使用和管理有何影响？1.2 压力容器主要由哪几部分组成？分别起什么作用？1.3 《容规》在确定压力容器类别时，为什么不仅要根据压力高低，还要视压力与容积的乘积pV大小进行分类？1.4 《容规》与GB150的适用范围是否相同？为什么？1.5 GB150、JB4732和JB/T4735三个标准有何不同？它们的适用范围是什么？1.6 过程设备的基本要求有哪些？要求的因素有哪些？1.7 在我们做压力容器爆破实验时发现，容器首先破坏的地方一般在离封头与筒体连接处一段距离的地方，而并非处于理论上应力集中的连接处的地方，请问原因何在？思考题1.1我国《压力容器安全技术监察规程》根据整体危害水平对压力容器进行分类。
压力容器破裂爆炸时产生的危害愈大，对压力容器的设计、制造、检验、使用和管理的要求也愈高。
设计压力容器时，依据化学介质的最高容许浓度，我国将化学介质分为极度危害（Ⅰ级）、高度危害（Ⅱ级）、中度危害（Ⅲ级）、轻度危害（Ⅳ级）等四个级别。
介质毒性程度愈高，压力容器爆炸或泄漏所造成的危害愈严重。
压力容器盛装的易燃介质主要指易燃气体或液化气体，盛装易燃介质的压力容器发生泄漏或爆炸时，往往会引起火灾或二次爆炸，造成更为严重的财产损失和人员伤亡。
因此，品种相同、压力与乘积大小相等的压力容器，其盛装介质的易燃特性和毒性程度愈高，则其潜在的危害也愈大，相应地，对其设计、制造、使用和管理也提出了更加严格的要求。
例如，Q235-B钢板不得用于制造毒性程度为极度或高度危害介质的压力容器；盛装毒性程度为极度或高度危害介质的压力容器制造时，碳素钢和低合金板应逐张进行超声检测，整体必须进行焊后热处理，容器上的A、B类焊接接头还应进行100％射线或超声检测，且液压试验合格后还应进行气密性试验。
而制造毒性程度为中度或轻度的容器，其要求要低得多。
又如，易燃介质压力容器的所有焊缝均应采用全熔透结构思考题1.2筒体：压力容器用以储存物料或完成化学反应所需要的主要压力空间，是压力容器的最主要的受压元件之一；封头：有效保证密封，节省材料和减少加工制造的工作量；密封装置：密封装置的可靠性很大程度上决定了压力容器能否正常、安全地运行；开孔与接管：在压力容器的筒体或者封头上开设各种大小的孔或者安装接管，以及安装压力表、液面计、安全阀、测温仪等接管开孔，是为了工艺要求和检修的需要。
