【平屋面构造大样图】平屋面挑檐(无保温层).pdf
建筑构造 第6章 屋顶
4
第六章 屋顶
三、屋面的分类与常用坡度
（一）屋面分类 1、瓦屋面：有平瓦、小青瓦、筒板瓦、鸳鸯瓦、平板 瓦、石片瓦 等。多数由粘土烧制，也有天然石板或水泥、 砂浆、细石子制成。 2、波形瓦屋面：有纤维水泥波瓦、镀锌铁皮波瓦、铝 合金波瓦、玻璃钢波瓦、木质纤维波瓦、菱苦土波瓦、压型 钢板波瓦等。 3、平金属皮屋面：有镀锌铁皮、涂塑薄钢皮、铝合金 皮和不锈钢皮等的屋面。 4、平屋面：一般为现浇或预制的钢筋混凝土平屋顶作 基层，上面铺设卷材防水层、刚性防水层、涂料防水层等的 屋面。
孙凤明 2013-7-30
24
第六章 屋顶
2.设臵分仓缝：
亦称分格缝，是防止屋面不规则裂缝以适应屋面变形而 设臵的人工缝。分仓缝应设臵在屋面温度年温差变形的许可 范围内和结构变形敏感部位。面积控制在15～20平米左右， 间距控制在3～5米为好。当防水层基层为预制屋面板时，分 仓缝应设臵在支座轴线处和支承屋面板的墙和大梁的上部较 为有利。长条形房屋，进深在10米以下者可在屋脊设纵向缝； 进深大于10米者，最好在坡中某一板缝上再设一道纵向分仓 缝。 分仓缝宽度可做20毫米左右，为了有利于伸缩，缝内不 可用砂浆填实，一般用油膏嵌缝，厚度约20~30毫米，缝内 用泡沫塑料条或沥青麻丝填底。目前常将大面积细石混凝土 防水层一次浇注，然后用电锯切割分仓缝。
刚性防水屋面泛水构造图2
孙凤明 2013-7-30
47
第六章 屋顶
刚性防水屋面泛水构造图3
孙凤明 2013-7-30
48
第六章 屋顶
2.檐口构造：
（1）自由落水挑檐 可采用挑梁铺面板，将细石混凝土防水 层做到檐口，也可利用细石混凝土直接支模挑出，挑出长度 不宜过大，要有负弯矩钢筋。 （2）檐沟挑檐 有现浇檐沟和预制屋面板出挑檐沟两种。采 用现浇檐沟要注意其与屋面板之间变形不同可能引起的裂缝 渗水。防水层直接做到檐沟，并增设构造钢筋。 （3）包檐外排水 有女儿墙的外排水，一般采用侧向排水的 雨水口，在接缝处应嵌油膏，最好上面再贴一段卷材或玻璃 布刷防水涂料，铺入管内不少于50毫米。也可加设外檐沟， 女儿墙开洞。
平屋顶构造(附图片)
平屋顶构造（附图片）卷材防水屋面构造卷材防水屋面是利用防水卷材与粘结剂结合，形成连续致密的构造层来防水的有沥青类卷材防水屋面、高聚物改性沥青类卷材防水屋面、高分子类卷材防水屋面。
防水层具有一定的延伸性和适应变形的能力，又被称作柔性防水屋面。
卷材防水屋面较能适应温度、振动、不均匀沉陷等因素的变化作用，整体性好，为复杂，技术要求较高。
卷材防水屋面适用防水等级为I—Ⅳ级的屋面防水。
1、卷材(1)沥青类防水卷材沥青防水卷材是用原纸、纤维织物、纤维毡等胎体材料浸涂沥青，表面撤布段状、粒状或片状材料后制成的可卷曲片状材料，传统上用得最多的是纸胎石油沥青油毡。
纸胎油毡是将纸胎在热沥青中渗透浸泡两次后制成，其标号按纸胎每m2的质量而定，用于屋面防水工程的标号不宜低于350号。
(2)高聚物改性沥青类防水接材高聚物改性沥青类防水卷材是以高分子聚合物改性沥青为涂盖层，纤维织物或纤维毡为胎体．粒状、片状或薄膜材料为覆面材料制成的可卷曲片状防水材料，如改性沥青油毡，再生胶改性沥青聚酯油毡，铝箔塑胶聚酯油毡，丁苯橡胶改性沥青油毡等。
(3)合成高分子防水卷材凡以各种合成橡胶、合成树脂或二者的混合物为主要原料，加入适量化学助剂和填充料加工制成的弹性或弹塑性卷材，均称为高分子防水卷材。
高分子防水卷材具有重量轻，适用温度范围宽（-20～80℃），耐候性好，抗拉强度高（2～18.2MPa），延伸率大（可>45%）等优点。
2、卷材防水屋面构造(1) 构造组成卷材防水屋面具有多层次构造的特点，其构造组成分为基本层次和辅助层次两类。
①基本构造层次卷材防水屋面的基本构造层次按其作用分别为：结构层、找平层、结合层、防水层、保护层。
结构层多为刚度好，变形小的各类钢筋混凝土屋面板。
找平层卷材防水层要求铺贴在坚固而平整的基层上，以防止卷材凹陷或断裂，因而在松软材料及预制屋面板上铺设卷材以前，都须先做找平层。
找平层一般采用1︰3水泥砂浆或1︰8沥青砂浆．整体混凝土结构可以做较薄的找平层(15～20mm)，表面平整度较差的装配式结构宜做较厚的找平层(20～30mm)。
房屋建筑构造课件第8章第2节平屋顶
8 屋顶
防水涂料按其成膜厚度，可分成厚质涂料和薄质涂料。如水性石棉沥青防水涂料 、膨润土沥青乳液和石灰乳化沥青等沥青基防水涂料，涂成的膜较厚，一般在 4~8mm，称为厚质涂料；而高聚物改性沥青防水涂料和合成高分子防水涂料涂成的 膜较薄，一般为2~3mm，称为薄质涂料，如溶剂型和水乳型防水涂料、聚氨酯和丙 烯酸酯涂料等。
（3）聚合物水泥防水涂料 以丙烯酸酯等聚合物乳液和水泥为主要原料，加入 其他外加剂制得的双组分水性建筑防水涂料，为有机—无机复合涂料，如JS聚合物 水泥基复合防水涂料和PMC聚合物水泥防水涂料。
（4）胎体增强材料 用于涂膜防水层中的化纤无纺布、玻璃纤维网布等作为增 强层的材料，增强涂层的覆盖能力和抗变形能力。
（7）隔离层 为减少结构变形和温度变化对防水层产生的不利影响，在防水层 下干铺一层塑料膜、土工布或卷材，也可铺抹一层低强度砂浆（如石灰砂浆）作为隔 离层。
8 屋顶
（8）防水层 其主要作用是阻止水进入建筑内部。根据材料性质可分为卷材防 水、涂膜防水（也称涂料防水）等。
（9）保护层 保护层的作用是保护柔性防水层，使防水层在阳光辐射和大气作 用下不至迅速老化，防止沥青类卷材防水层中沥青流淌，并防止暴雨对防水层的直接 冲刷。在上人屋面中，保护层防止人踩踏卷材防水层。保护层常用材料有绿豆砂（又 称豆石）、云母、蛭石、铝箔、彩砂、涂料、细石混凝土及块材等。
8 屋顶
一、平屋顶的构造组成
（1）结构层 结构层的主要作用是承担屋顶的所有重量，要求有足够的强度和 刚度，以防止由于结构变形过大引起防水层开裂。其做法与楼盖相似，一般采用预制 装配或现浇钢筋混凝土楼板。
（2）隔汽层 隔汽层的主要作用是阻止室内的水蒸气向屋顶保温层渗透，防止 蒸汽凝结水影响到保温层的保温性能，以及防止蒸汽可能对防水层产生破坏作用。隔 汽层一般是在室内湿汽大的建筑屋顶上使用，如浴室、厨房的蒸煮间等。其材料选用 防水卷材或防水涂膜。

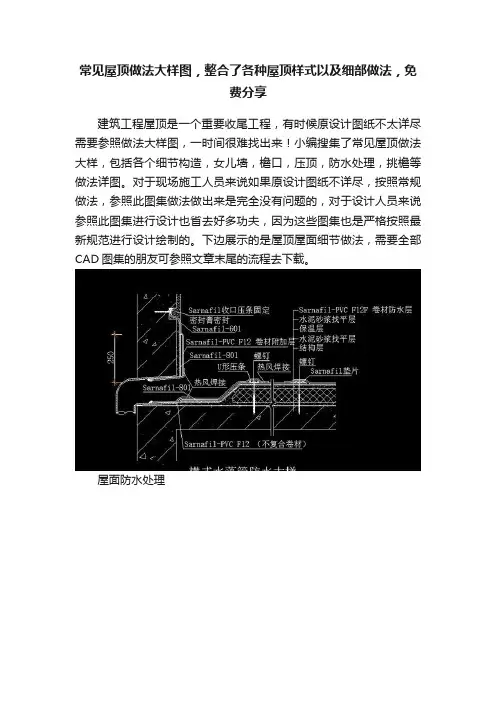

常见屋顶做法大样图，整合了各种屋顶样式以及细部做法，免费分享
常见屋顶做法大样图，整合了各种屋顶样式以及细部做法，免
费分享
建筑工程屋顶是一个重要收尾工程，有时候原设计图纸不太详尽需要参照做法大样图，一时间很难找出来！小编搜集了常见屋顶做法大样，包括各个细节构造，女儿墙，檐口，压顶，防水处理，挑檐等做法详图。
对于现场施工人员来说如果原设计图纸不详尽，按照常规做法，参照此图集做法做出来是完全没有问题的，对于设计人员来说参照此图集进行设计也省去好多功夫，因为这些图集也是严格按照最新规范进行设计绘制的。
下边展示的是屋顶屋面细节做法，需要全部CAD图集的朋友可参照文章末尾的流程去下载。
屋面防水处理
女儿墙防水做法
女儿墙收口做法
挑檐做法大样
在建筑做法中细节做法是一些比较繁琐的流程，屋面质量不可靠会导致很大的隐患，多数情况下是因为漏掉某一个环节，平常我们多看看一些相关图集，再结合现场实际情况可以有效防止屋面质量隐患的产生。
设计人员也更应该清除详细做法流程，掌握详细构造图，更大程度为施工人员提供便利，以前经常见过屋面工程做法详图不切合实际，要么不合规范，有可能导致的结果是雨季经常漏水，要么是图能画出来但工人做不上去，施工难度增大许多。
其他细部图集
屋面节点构造图集
屋面做法图集。
《平屋顶的构造》课件
平屋顶的验收标准
防水性能：确保屋 顶不漏水，无渗漏 现象
保温性能：检查屋 顶保温材料的厚度 和性能，确保保温 效果
结构稳定性：检查 屋顶结构是否牢固， 无变形、开裂现象
外观质量：检查屋 顶表面平整度、颜 色均匀性、接缝处 理等，确保美观大 方
风系统等
智能技术：应 用智能技术， 如智能监控、
自动调节等
美观与实用： 注重美观与实 用相结合，如 屋顶花园、休
闲空间等
感谢观看
汇报人：
木平屋顶
材料：木材为主要材料，如 松木、杉木等
结构特点：由木结构支撑， 屋顶为平顶
优点：重量轻，施工方便， 保温性能好
缺点：易受潮、易腐蚀，需 要定期维护
金属平屋顶
材料：金属板、 金属框架
优点：耐久性强、 抗腐蚀、抗风压
缺点：成本较高、 安装复杂
应用：工业建筑、 商业建筑、住宅 建筑
平屋顶的构造特点
03
平屋顶的材料
防水材料
沥青防水卷材：具有较好的防 水性能，但易老化
聚氨酯防水涂料：具有较好的 防水性能，但价格较高
水泥基渗透结晶防水涂料：具 有较好的防水性能，但施工难 度较大
聚合物水泥基防水涂料：具有 较好的防水性能，但价格较高
保温材料
保温材料：聚氨酯泡沫、聚苯乙烯泡沫、岩棉等 保温性能：具有良好的保温隔热性能，能有效降低室内外温差 防火性能：具有良好的防火性能，能有效防止火灾发生 环保性能：具有良好的环保性能，不会对环境造成污染
作
06
平屋顶的设计与美观
平屋顶的设计理念
简洁实用：平屋顶设计简洁，易于施工和维护 美观大方：平屋顶线条流畅，造型美观，与周围环境协调 功能性强：平屋顶可以提供更多的使用空间，如屋顶花园、太阳能板等 节能环保：平屋顶设计可以减少能耗，提高大方：平屋顶线条简洁，造型大方，给人以简洁、明快的感觉。 色彩搭配：平屋顶的色彩搭配可以丰富多样，可以根据建筑风格和周围环境进行选择。 光影效果：平屋顶的光影效果可以营造出独特的视觉效果，如阳光照射下的光影变化等。 绿化设计：平屋顶可以进行绿化设计，如种植花草、树木等，增加建筑的生态性和美观性。
平屋顶构造---ky
之间(图24)
倒铺保温层：即保温层位于防水层之上(图25)
保温层与结构层结合：有三种做法，一种是
保温层设在槽形板的下面(图26(a))；一种是保温 层放在槽形板朝上的槽口内(图26(b))；还有一种 是将保温层与结构层融为一体(图26(c))。
2 、 平屋顶的隔热
• 通风隔热
两种做法：一种是在结构层与悬吊顶 棚之间设置通风间层，在外墙上设进气口 与排气口(图27(a))；另一种是设架空屋面 (图27(b))。
（二）屋面坡度及形成方式
影响屋面排水坡度的因素
屋顶坡度的表示方法
坡度形成方式
返回
1、影响屋面排水坡度的因素
屋面材料的种类、尺寸
建筑物所在地区的降雨量、降雪量的大小
屋面排水路线的长短
是否有上人活动要求
以及其他功能的要求
返回
屋顶坡度的表示方法有以下几种：
2、屋顶坡度的表示方法
– 上人屋面保护层
做法：在防水层上用水泥砂浆或沥 青砂浆铺贴缸砖、大阶砖、预制混凝土 板等，或在防水层上浇筑40mm厚C20细石 混凝土。
• 卷材防水屋面的细部构造
① 泛水：屋面防水层与突出构件之间的防水 构造。 (图12)
② 檐口：屋面防水层的收头处，檐口的形 式由屋面的排水方式和建筑物的立面造型 要求来确定。
1）坡度法：高度尺寸与水平尺寸的比值，常用“i”作标记，如i
＝5%、25%等。
2）角度法：高度尺寸与水平尺寸所形成的斜线与水平尺寸之间 的夹角，常用“α ”作标记，如α ＝26°34″、45°等。 3）高跨比：高度尺寸与跨度的比值。如高跨比为1∶4等。
高跨比法
角度法
屋顶坡度的表示方法
坡度法
平屋顶构造附图片20页word
平屋顶构造（附图片）卷材防水屋面构造卷材防水屋面是利用防水卷材与粘结剂结合，形成连续致密的构造层来防水的有沥青类卷材防水屋面、高聚物改性沥青类卷材防水屋面、高分子类卷材防水屋面。
防水层具有一定的延伸性和适应变形的能力，又被称作柔性防水屋面。
卷材防水屋面较能适应温度、振动、不均匀沉陷等因素的变化作用，整体性好，为复杂，技术要求较高。
卷材防水屋面适用防水等级为I—Ⅳ级的屋面防水。
1、卷材(1)沥青类防水卷材沥青防水卷材是用原纸、纤维织物、纤维毡等胎体材料浸涂沥青，表面撤布段状、粒状或片状材料后制成的可卷曲片状材料，传统上用得最多的是纸胎石油沥青油毡。
纸胎油毡是将纸胎在热沥青中渗透浸泡两次后制成，其标号按纸胎每m2的质量而定，用于屋面防水工程的标号不宜低于350号。
(2)高聚物改性沥青类防水接材高聚物改性沥青类防水卷材是以高分子聚合物改性沥青为涂盖层，纤维织物或纤维毡为胎体．粒状、片状或薄膜材料为覆面材料制成的可卷曲片状防水材料，如改性沥青油毡，再生胶改性沥青聚酯油毡，铝箔塑胶聚酯油毡，丁苯橡胶改性沥青油毡等。
(3)合成高分子防水卷材凡以各种合成橡胶、合成树脂或二者的混合物为主要原料，加入适量化学助剂和填充料加工制成的弹性或弹塑性卷材，均称为高分子防水卷材。
高分子防水卷材具有重量轻，适用温度范围宽（-20～80℃），耐候性好，抗拉强度高（2～18.2MPa），延伸率大（可>45%）等优点。
2、卷材防水屋面构造(1) 构造组成卷材防水屋面具有多层次构造的特点，其构造组成分为基本层次和辅助层次两类。
①基本构造层次卷材防水屋面的基本构造层次按其作用分别为：结构层、找平层、结合层、防水层、保护层。
结构层多为刚度好，变形小的各类钢筋混凝土屋面板。
找平层卷材防水层要求铺贴在坚固而平整的基层上，以防止卷材凹陷或断裂，因而在松软材料及预制屋面板上铺设卷材以前，都须先做找平层。
找平层一般采用1︰3水泥砂浆或1︰8沥青砂浆．整体混凝土结构可以做较薄的找平层(15～20mm)，表面平整度较差的装配式结构宜做较厚的找平层(20～30mm)。
房屋建筑学5屋顶构造
表5.2 卷材防水层
卷材分类
卷材名称举例
卷材粘结剂
石油沥青油毡 沥青类卷材
焦油沥青油毡
石油沥青玛王帝脂 焦油沥青玛王帝脂
高聚物改性沥青 SBS改性沥青防水卷材 防水卷材 APP改性沥青防水卷材
热熔、自粘、粘贴均 有
三元乙丙丁基橡胶防水卷材 三元乙丙橡胶防水卷材
5.2.3.1 柔性防水屋面
柔性防水屋面：用具有良好的延伸性、能 较好地适应结构变形和温度变化的材料做防水 层的屋面，包括卷材防水屋面和涂膜防水屋面。
卷材防水屋面：用防水卷材和胶结材料分 层粘贴形成防水层的屋面，具有优良的防水性 和耐久性，因而被广泛采用。
卷材防水屋面的基本构造(图5.11) ① 结构层 ② 找坡层 ③ 找平层 ④ 结合层 ⑤ 防水层 卷材防水层的防水卷材包括沥青类卷材、
表5.1 屋面的防水等级和设防要求
项目
防水层 建筑物类别 使用年
限
特别重要的
Ⅰ 级
民用建筑和 对防水有ຫໍສະໝຸດ 殊要求的工业建筑25年
屋 面 的
Ⅱ 级
重要的工业 与民用建筑、 高层建筑
15年
防
水
等 级 Ⅲ 一般的工业
级 与民用建筑
10年
Ⅳ 非永久性的 级 建筑
5年
防水选用材料
设防要求
宜选用合成高分子防水卷材、高聚 物改性沥青防水卷材、合成高分子 防水涂料、细石防水混凝土等材料
承重结构
承重结构承受屋面传来的各种荷载和屋顶 自重。
顶棚 顶棚位于屋顶的底部，用来满足室内对顶
部的平整度和美观要求。 保温隔热层
当对屋顶有保温隔热要求时，需要在屋顶 中设置相应的保温隔热层，以防止外界温度变 化对建筑物室内空间带来影响。
平屋顶构造 PPT
有组织排水示意图
中间天沟内排水
挑檐沟外排水
女儿墙外排水
女儿墙挑檐沟外排水
3 排水装置
• 天沟：汇集屋顶雨水的沟槽，有钢筋混 凝土槽形天沟和在屋面板上用找坡材料 形成的三角形天沟两种(图5.8)。
• 雨水口：雨水口是将天沟的雨水汇集至 雨水管的连通构件，雨水口有设在檐沟 底部的水平雨水口和设在女儿墙根部的 垂直雨水口两种(图5.9)。
坡度法
屋面坡度
返回
3、坡度形成方式
有垫置坡度和搁置坡度两种。 （1）垫置坡度：垫置坡度也称材料找坡或填坡。在
屋顶结构层上用轻质的材料（如焦渣混凝土、石 灰炉渣）来垫置坡度 。其坡度不宜过大。 特点：结构底面平整，容易保证室内空间的完整性， 但垫置坡度不宜太大，否则会使找坡材料用量过 大，增加屋顶荷载
•
承重结构承受屋面传来的各种荷载和屋顶 自重。
•
顶棚位于屋顶的底部，用来满足室 内对顶部的平整度和美观要求。
•
当对屋顶有保温隔热要求时，需要 在屋顶中设置相应的保温隔热层，以防 止外界温度变化对建筑物室内空间带来 影响。
二、屋面排水
（一）排水方式 1.无组织排水 2.有组织排水 （二）屋面坡度及形成方式
– 不上人屋面保护层 – 上人屋面保护层
做法：在防水层上用水泥砂浆或沥 青砂浆铺贴缸砖、大阶砖、预制混凝土 板等，或在防水层上浇筑40mm厚C20细石 混凝土。
• 卷材防水屋面的细部构造
① 泛水：屋面防水层与突出构件之间的防水 构造。 (图12)
② 檐口：屋面防水层的收头处，檐口的形 式由屋面的排水方式和建筑物的立面造型 要求来确定。
2.平屋顶的构造
一、 平屋顶的构造组成 平屋顶一般由屋面、承重结构、保温
房屋建筑学5屋顶构造
5.3.1.4 钢筋混凝土屋面板承重
钢筋混凝土屋面板承重：即在墙上倾斜搁置 现浇或预制钢筋混凝土屋面板(类似于平屋顶的 结构找坡屋面板的搁置方式)来作为坡屋顶的承 重结构。
特点：节省木材，提高了建筑物的防火性能， 构造简单，近年来常用于住宅建筑和风景园林建 筑中。
5.3.2 坡屋顶的屋面构造
5.3.2.1 平屋瓦面 木望板平瓦屋面
5.3 坡屋顶的构造
5.3.1 坡屋顶的承重结构
坡屋顶的承重结构用来承受屋面传来的荷 载，并把荷载传给墙或柱。
其结构类型有横墙承重、屋架承重、木构 架承重和钢筋混凝土屋面板承重等。
5.3.1.1 横墙承重
横墙承重：将横墙顶部按屋面坡度大小砌 成三角形，在墙上直接搁置檩条或钢筋混凝土 屋面板支承屋面传来的荷载，又叫硬山搁檩(图 5.29)。
无组织排水檐口(图5.13) 挑檐沟檐口(图5.14) 女儿墙檐口和斜板挑檐檐口(图5.15、图5.16) ③ 上人孔 (图5.17)
5.2.3.2 刚性防水屋面
刚性防水屋面：用刚性防水材料，如防水砂 浆、细石混凝土、配筋的细石混凝土等做防水层 的屋面。
特点：构造简单、施工方便、造价低廉，但 对温度变化和结构变形较敏感，容易产生裂缝而 渗漏。
刚性防水屋面的基本构造 (图5.18) ① 结构层
一般采用现浇钢筋混凝土屋面板。
②
在结构层上用20mm厚1∶3的水泥砂浆找平。
③ 隔离层
一般采用麻刀灰、纸筋灰、低强度等级水泥砂浆 或干铺一层油毡等做法。
④
刚性防水层一般采用配筋的细石混凝土形成
刚性防水屋面的细部构造 ① 分格缝 分格缝的间距一般不宜大于6m，并应位于 结构变形的敏感部位(图5.19) 分格缝的宽度为20~40mm，有平缝和凸缝 两种构造形式(图5.20) ② 泛水 其处理方法与卷材防水屋面的相同(图 5.21)
