2013版强制性条文实施指南 第六篇 热工仪表及控制装置 安装部分

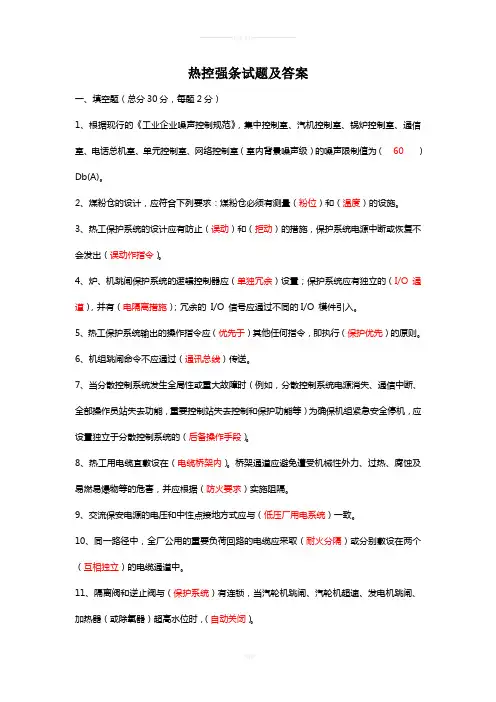

热控强条试题及答案
热控强条试题及答案一、填空题（总分30分，每题2分）1、根据现行的《工业企业噪声控制规范》，集中控制室、汽机控制室、锅炉控制室、通信室、电话总机室、单元控制室、网络控制室（室内背景噪声级）的噪声限制值为（60）Db(A)。
2、煤粉仓的设计，应符合下列要求：煤粉仓必须有测量（粉位）和（温度）的设施。
3、热工保护系统的设计应有防止（误动）和（拒动）的措施，保护系统电源中断或恢复不会发出（误动作指令）。
4、炉、机跳闸保护系统的逻辑控制器应（单独冗余）设置；保护系统应有独立的（I/O 通道），并有（电隔离措施）；冗余的I/O 信号应通过不同的I/O 模件引入。
5、热工保护系统输出的操作指令应（优先于）其他任何指令，即执行（保护优先）的原则。
6、机组跳闸命令不应通过（通讯总线）传送。
7、当分散控制系统发生全局性或重大故障时（例如，分散控制系统电源消失、通信中断、全部操作员站失去功能，重要控制站失去控制和保护功能等）为确保机组紧急安全停机，应设置独立于分散控制系统的（后备操作手段）。
8、热工用电缆宜敷设在（电缆桥架内）。
桥架通道应避免遭受机械性外力、过热、腐蚀及易燃易爆物等的危害，并应根据（防火要求）实施阻隔。
9、交流保安电源的电压和中性点接地方式应与（低压厂用电系统）一致。
10、同一路径中，全厂公用的重要负荷回路的电缆应采取（耐火分隔）或分别敷设在两个（互相独立）的电缆通道中。
11、隔离阀和逆止阀与（保护系统）有连锁，当汽轮机跳闸、汽轮机超速、发电机跳闸、加热器（或除氧器）超高水位时，（自动关闭）。
12、（火焰检测器）是炉膛安全监控系统中的重要组成部分。
每个燃烧器，包括其点火器及启动油（气）枪，均应配置相应的（火焰检测器）。
13、有限止钉的压力表，无压力时指针移动后不能回到（限止钉）时；无限止钉的压力表，无压力时指针离零位的数值超过压力表规定的（允许误差量）时；都将禁止使用。
14、水压试验时锅炉上应安装不少于（两）块经过校验合格、精度不低于（1.6级）的压力表，试验压力以主汽包或过热器出口联箱处的压力表读数为准。
强制性条文执行手册-锅炉分册介绍
火力发电工程强制性条文锅炉分册前言电力工程建设的质量和安全是电力系统整体质量与安全的基础，是保证电力工业可持续健康稳定发展的基础。
电力工业建设标准强制性条文，是贯彻落实《建设工程质量管理条例》等法律法规的具体体现，是电力建设过程中参与建设活动各方应强制执行的技术法规性条文，是从源头上、技术上保证电力工程安全与质量的关键所在。
贯彻工程建设标准强制性条文是电力行业落实可续发展观、构建和谐社会的一项重要工作。
参与电力工程建设的各责任主体必须认真学习与贯彻落实强制性条文，以确保工程建设质量与安全。
自国务院第279号令《建设工程质量管理条例》实施以来，建设部和国家电监会办公厅相继颁发了《实施工程建设强制性标准监督规定》以及办输电【2006】8号《关于组织开展电力工程建设标准强制性条文实施情况检查的通知》等文件，要求在工程建设过程中严格执行工程建设标注强制性条文。
在今年来全国范围的质量监督检查和优质工程检查过程中也发现，绝大多数电力工程项目存在《工程建设标准清真强制性条文》执行计划系统性不强，各质量主体责任不够明确，执行内容不够完整，部分执行“强制性条文”情况无执行记录，难以时候监督检查，质量验评主控项目执行深度不够和偏重于事后控制等问题。
在工程建设过程中，有关工程技术人员、质检人员对“强制性条文”的执行与检查极为不便，往往有所忽视，执行过程中偏差、遗漏及违反“强制性条文”的情况时有发生。
全国电力工程各建设，设计、设计、施工、监理单位均在如何个执行“强制性条文”方面进行摸索，但无统一而有效的办法。
为此，我们特组织编制了《火力发电工程建设标准强制性条文执行表格》丛书，收集整理了国家现行有效的设计活力发电工程勘察设计、施工及验收有关质量方面工程建设标准强制性条文，内容全面、完整。
本套丛书分成8各分册，即《设计分册》、《土建分册》、《锅炉分册》、《汽机分册》、《电气分册》、《管道分册》、《水处理及制氢分册》和《焊接分册》。
《工程建设强制性条文》监理实施细则
百通宏达热力（泗阳）有限公司热电联产项目项目《工程建设标准强制性条文》（电力工程2015版，建筑工程2015版建筑）监理实施细则编制：审核：批准：日期：目录1 编制依据……………………………………………………………………………2 监理工作流程………………………………………………………………………3 监理工作控制要点及目标…………………………………………………………4 监理工作方法及措施………………………………………………………………5 附件…………………………………………………………………………………1编制依据（亦为监理工作依据）1.1 设计文件：包括施工图纸、地质勘探报告、设计院施工说明、设计变更等、图纸会审纪要等。
1.2 业主和监理编审的工程管理性文件，如《工程管理制度汇编》、《施工组织总体设计》、《创优策划》、《创省级文明工地规划》、《质量考核办法及细则》、有效的“会议纪要”、有关的质量标准文件等。
1.3 监理合同及招投标文件。
1.4 施工合同及招投标文件。
1.5 监理规划。
1.6 监理大纲。
1.7 徐州市建设工程监理有限公司《质量、环境及职业健康安全体系管理手册》（2016版）。
1.8 徐州市建设工程监理有限公司《质量保证手册》（Q/JL-2014版）。
1.9 徐州市建设工程监理有限公司《监理工作程序》1.10 国家、行业、地方关于工程质量、文明施工、环境保护方面的管理文件，包括规程、规范、标准、管理条例、管理规定、管理办法等。
(通用文件：)1.10.1 《中华人民共和国建筑法》（国务院第46令，2011年4月22日）。
1.10.2 《建筑工程质量管理条例》。
1.10.3 《陕西省建设工程质量和安全生产管理条例》。
1.10.4 《电力监管条例》(国务院令第432号)。
1.10.5 《电力建设工程质量监督检查大纲》（火电、送变电部分，2014版）；1.10.6 《建设工程勘察设计管理条例》(国务院令第293号)；1.10.7 《实施工程建设强制性标准监督规定》(建设部令第81号)；1.10.8 《工程建设标准强制性条文》（电力工程部分建筑工程2013年版）。
2013年版火力发电工程建设标准强制性条文实施指南管道及(精)
2．管道及系统安装工程强制性条文明细表施管表1合金钢管道、管件、管道附件及阀门检验强制性条文明细表序号强制性条文内容引用标准1 4．1．4 合金钢管道、管件、管道附件及阀门在使用前，应逐件进行光谱复查，并作材质标记。
《电力建设施工技术规范第5部分：管道及系统》(DL 5190．5--2012施管表2 导汽管安装强制性条文明细表序号强制性条文内容引用标准1 5．2．2 导汽管安装时管内壁应露出金属光泽且应确认管道内壁无杂物。
《电力建设施工技术规范第5部分：管道及系统》(DL5190．5--2012施管表3 合金钢螺栓安装强制性条文明细表序号强制性条文内容引用标准1 5．6．15 合金钢螺栓不得用火焰加热进行热紧。
《电力建设施工技术规范第5部分：管道及系统》(DL5190．5--2012 施管表4 热位移支吊架安装强制性条文明细表序号强制性条文内容引用标准1 5．7．9 在有热位移的管道上安装支吊架时，根部支吊点偏移方向应与膨胀方向一致；偏移值应为冷位移值和1／2热位移值的矢量和。
热态时，刚性吊杆倾斜值允许偏差为3°，弹性吊杆倾斜值允许偏差为4°。
《电力建设施工技术规范第5部分：管道及系统》(DL5190．5--2012施管表5 管道系统清洗强制性条文明细表序号强制性条文内容引用标准1 6．3．6 化学清洗后的废液处理和排放必须符合GB8978《国家排放标准》的规定。
《电力建设施工技术规范第5部分：管道及系统》(DL5190．5--2012施管表6 蒸汽吹扫管道强制性条文明细表序号强制性条文内容引用标准1 6．3．11 蒸汽吹扫的临时排汽管道及系统，应由有设计资质的单位设计。
《电力建设施工技术规范第5部分：管道及系统》(DL5190．5--2012。
执行机构安装(电动及气动)
作业指导书报审表表号：A-1工程名称：编号：HDS-RK-001注：本表一式二份（承包商、监理工程师各一份），附送审稿一份，经审查修改后出版，正式方案交监理工程师二份（存档一份、专业监理工程师一份），送项目法人一份。
工程热控执行机构安装（电动及气动）作业指导书编制单位：黑龙江省火电第三审定单位：工程公司项目部监理部批准：年月日总监理工程师：年月日审核：年月日专业监理工程师：年月日编制：年月日建设单位：年月日作业指导书审批表1.项目工程概况及工程量1. 1机组型号、参数，列举系统用电动执行机构或气动执行机构1. 2主要工程量电动执行机构：台气动执行机构：台2、编制依据列举涉及图纸名称及图号《电力建设安全工作规程（火力发电厂部分）》DL5009.1-2002《电力建设施工质量验收及评价规程（第4部分：热控仪表及控制装置）》DL/T 5210.4-2009《电力建设施工及验收规范（热工仪表及控制装置篇）》DL/T 5190.5-2004。
3、项目进度计划安排电动执行机构：年月日至年月日气动执行机构：年月日至年月日4、作业准备工作及条件4.1作业人员的资格及要求4.1.1作业人员必须具有丰富的施工经验和认真负责的工作态度。
4.1.2施工班组长应能识图，并有较强的施工组织能力。
4.1.3参加施工的人员必须服从项目部的统一安排，以大局为重，保证完成项目部订立的进度计划、质量要求、文明施工和安全施工的相关条例。
4.1.4焊工、起重工等特殊工种应持证上岗。
4.1.5 施工人员在施工前经过作业指导书的交底，并要经安全考试合格。
4.1.6参加作业人员的资格和要求：4.2作业机械、工具、仪器、仪表、材料的要求：5.作业程序及作业方法5.1作业程序执行机构检查安装位置的选择执行机构拉杆的配制执行机构安装设备检查、调整设备接线受电检查验收移交5.2 作业方法5.2.1 执行机构的检查5.2.1.1 外观检查，执行机构的型号，规格等参数应符合设计要求．5.2.1.2执行机构的机械动作应灵活，无松动和卡涩等现象．5.2.1.3执行机构电气部分的绝缘电阻应符合要求．5.2.2执行机构拉杆的配制执行机构拉杆的配制是执行机构安装的重要环节，其安装质量的好坏直接关系到执行机构的调节效果。
火力发电工程建设标准强制性条文实施指南(2013年版)第五篇电气工程施电表11-20
3
3.4.3接地体(线)为铜与铜或铜与钢之间的连接工艺采用热剂焊(放热焊接)时，其熔接接头必须符合下列规定:
1被连接的导体必须完全包在接头里。
2要保证连接部位的金属完全熔化，连接牢固。
3热剂焊(放热焊接)接头的表面应平滑。
4热剂焊(放热焊接)接头应无贯穿性的气孔。
已执行
验收结果
施工单位：（章）
6独立避雷针(线)应设置独立的集中接地装置。当有困难时，该接地装置可与接地网连接，但避雷针与主接地网的地下连接点至35kV及以下设备与主接地网的地下连接点，沿接地体的长度不得小于15m。
7独立避雷针的接地装置与接地网的地中距离不应小于3m。
8发电厂、变电站配电装置的架构或屋顶上的避雷针(含悬挂避雷线的构架)应在其附近装设集中接地装置，并与主接地网连接。
3建筑物上的防雷设施采用多根引下线时，应在各引下线距地面的1.5m-1.8m处设置断接长，断接卡应加保护措施。
4装有避雷针的金属筒体，当其厚度不小于4mm时，可作避雷针的引下线。筒体底部应至少有2处与接地体对称连接。
5独立避雷针及其接地装置与道路或建筑物的出入口等的距离应大于3m。当小于3m时，应采取均压措施或铺设卵石或沥青地面。
已执行
4
3.8.10微波塔上同轴馈线金属外皮的上端及下端应分别就近与铁塔连接，在机房入口处与接地装置再连接一次;馈线较长时应在中间加一个与塔身的连接点;室外馈线桥始末两端均应和接地装置连接。
已执行
5
3.8.11微波塔上的航标灯电源线应选用金属外皮电缆或将导线穿入金属管，金属外皮或金属管至少应在卜下两端与塔身金属结构连接，进机房前应水平直埋10m以上，埋深应大于0.6m。
检验项目
执行情况
相关资料
2013年规程规范20130116(正式)
标 准 规 范 名 称 砼结构耐久性设计规范 大中型火力发电厂设计规范 水工建筑物抗冰冻设计规范 1000KV变电站设计规范 砌体结构加固设计规范 电力系统安全自动装置设计规范 建筑模数协调统一标准； 厂矿道路设计规范 卤代烷1211灭火系统设计规范 火力发电厂设计技术规程※ 火力发电厂土建结构设计技术规定※ 火力发电厂建筑装修设计标准 火力发电厂总图运输设计技术规程※ 火力发电厂采暖通风与空气调节设计技术规程※ 水工砼结构设计规范 火力发电厂建筑设计规程※ 火力发电厂主厂房载荷设计技术规程 220KV～500KV变电所设计技术规程 火力发电厂水工设计规范 地基基础设计规范 公共建筑节能设计标准 基坑工程设计规程 预应力混凝土结构设计规程 网壳结构技术规程 冻土地区建筑地基基础设计规范 预应力砼结构抗震设计规程 民用建筑电气设计规范 水泥土配合比设计规程 钢管砼结构设计施工规程 给水排水工程砼构筑物变形缝设计规程 给水排水工程钢筋砼沉井结构设计规程 给水排水工程埋地预应力混凝土管和预应力钢筒混 凝土管管道结构设计规程 水运工程混凝土结构设计规范 港口工程后张法预应力混凝土大管桩设计与施工规 程 总图制图标准 建筑制图标准 建筑结构制图标准 给排水制图标准
标
准
规
范
名
称
代替编号
一、 工程建设国家、行业、地方标 准
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44
代替编号
DL 5022-1993 DL/T5029-2005
DL/T5094-1999
2013年修改的法律、法规及规范b
2013年修改的法律、法规及规范序号名称原标准文号新标准文号发布日期施行日期1 火力发电厂锅炉机组检修导则第6部分：除尘器检修DL/T 748.6-2001 DL/T 748.6-2012 2012-08-23 2012-12-012 火力发电厂锅炉耐火材料技术条件DL/T 777-2001DL/T 777-20122012-08-23 2012-12-013 电气装置安装工程盘、柜及二次回路结线施工及验收规范GB 50171-1992 GB 50171-2012 2012-05-28 2012-12-014 六氟化硫气体绝缘设备中水分含量现场测量方法DL/T506-1992 DL/T506-2007 2008-06-015 火力发电厂、变电所二次接线设计技术规程DL/T 5136-2001 DL/T 5136-2012 2012-11-09 2013-03-016 安全出版物的编写及基础安全出版物和多专业共用安全出版物的应用导则代替（编制电气安全标准的导则）GB/T16499-1996GB/T 16499-2008 2008-05-28 2009-01-017 电力变压器第10.1部分：声级测定GB/T1094.10-2003GB/T1094.101-20082008-06-03 2009-04-018 风力发电场运行规程DL/T 666-1999 DL/T 666-2012 2012-08-23 2012-12-019 风力发电场安全规程DL 796-2001 DL 796-2012 2012-08-23 2012-12-0110 风力发电场检修规程DL/T 797-2001 DL/T 797-2012 2012-08-23 2012-12-0111 高温紧固螺栓超声波检验技术导则DL/T 694-1999 DL/T 694-2012 2012-08-23 2012-12-0112 火力发电厂、变电所二次接线设计技术规程DL/T5136-2001 DL/T5136-2012 2012-11-09 2013-03-0113电力电缆用导管技术条件第7部分：非开挖用改性聚丙塑料电缆导管DL/T802-2007DL/T802.7-20102011-01-09 2011-05-0114 水电站设备状态检修管理导则DL/T1066-2007 DL/T 1246-20132013-03-07 2013-08-01。
热控强条试题及答案
热控强条试题及答案一、填空题（总分30分，每题2分)1、根据现行的《工业企业噪声控制规范》，集中控制室、汽机控制室、锅炉控制室、通信室、电话总机室、单元控制室、网络控制室（室内背景噪声级）的噪声限制值为（60）Db （A)。
2、煤粉仓的设计,应符合下列要求：煤粉仓必须有测量(粉位）和(温度）的设施。
3、热工保护系统的设计应有防止（误动）和(拒动）的措施，保护系统电源中断或恢复不会发出（误动作指令）。
4、炉、机跳闸保护系统的逻辑控制器应(单独冗余)设置；保护系统应有独立的（I/O 通道），并有（电隔离措施)；冗余的 I/O 信号应通过不同的I/O 模件引入.5、热工保护系统输出的操作指令应（优先于）其他任何指令，即执行（保护优先）的原则。
6、机组跳闸命令不应通过（通讯总线）传送.7、当分散控制系统发生全局性或重大故障时（例如，分散控制系统电源消失、通信中断、全部操作员站失去功能，重要控制站失去控制和保护功能等）为确保机组紧急安全停机，应设置独立于分散控制系统的(后备操作手段)。
8、热工用电缆宜敷设在（电缆桥架内）。
桥架通道应避免遭受机械性外力、过热、腐蚀及易燃易爆物等的危害,并应根据(防火要求）实施阻隔。
9、交流保安电源的电压和中性点接地方式应与（低压厂用电系统）一致.10、同一路径中，全厂公用的重要负荷回路的电缆应采取（耐火分隔）或分别敷设在两个（互相独立)的电缆通道中.11、隔离阀和逆止阀与（保护系统）有连锁，当汽轮机跳闸、汽轮机超速、发电机跳闸、加热器（或除氧器)超高水位时,(自动关闭）。
12、(火焰检测器)是炉膛安全监控系统中的重要组成部分.每个燃烧器，包括其点火器及启动油（气）枪，均应配置相应的（火焰检测器）。
13、有限止钉的压力表，无压力时指针移动后不能回到（限止钉)时；无限止钉的压力表，无压力时指针离零位的数值超过压力表规定的（允许误差量）时；都将禁止使用。
14、水压试验时锅炉上应安装不少于(两）块经过校验合格、精度不低于(1。
火力发电工程建设标准强制性条文实施指南-第三篇第三章锅炉机组安装(2013年版)
锅炉本体安装 钢架安装 锅炉基础划线 柱底板（垫铁）安装 锅炉钢架组合 钢架安装 顶板梁安装 钢架整体复查 柱脚二次灌浆 平台、梯子组合安装 平台梯子组合安装 管箱式空气预热器安装 管箱式空气预热器组合 管箱式空气预热器安装 空气预热器转折角（连通箱）安装 回转式空气预热器安装 风罩回转式空气预热器安装 受热面回转式空气预热器安装 回转式空气预热器分部试运 锅炉护板、密封件及门孔安装 护板安装 水封/砂封装置安装 炉顶密封罩壳及局部密封件安装 炉本体门孔安装 渣井、灰斗组合安装 渣井安装 灰斗组合 灰斗安装 燃烧设备安装 旋流式燃烧器安装 直流式燃烧器安装 油燃烧器安装 无油点火装置（微油点火装置）安装 汽包安装 汽包检查、划线 汽包安装 汽包内部装置安装 汽水分离器、储水箱安装 汽水分离器检查、划线 汽水分离器安装 施炉表1、施炉表4 施炉表1、施炉表4 施炉表1、施炉表4 施炉表1、施炉表4 施炉表1、施炉表4 施炉表1 施炉表1 施炉表1 施炉表1 施炉表1 施炉表3 施炉表1 施炉表1 施炉表1 施炉表1 施炉表1 施炉表1 施炉表1 施炉表1 施炉表1 施炉表1 施炉表1 施炉表3 施炉表1、施炉表2 施炉表1、施炉表2 施炉表1、施炉表2 施炉表1、施炉表2 施炉表1、施炉表2 施炉表1、施炉表2 施炉表1、施炉表2
施炉表1、施炉表5 施炉表1 施炉表1、施炉表5 施炉表1、施炉表5 施炉表1、施炉表5 施炉表1、施炉表5 施炉表1 施炉表1 施炉表1、施炉表5 施炉表1、施炉表5 施炉表1、施炉表5 施炉表1、施炉表5 施炉表1、施炉表5 施炉表1、施炉表5 施炉表1、施炉表5 施炉表1、施炉表5 施炉表1 施炉表1、施炉表5 施炉表1、施炉表5 施炉表1 施炉表1、施炉表4、施炉表5 施炉表1、施炉表5、施炉表4 施炉表1 施炉表1 施炉表1 施炉表1 施炉表1 施炉表1 施炉表1 施炉表1 施炉表1 施炉表1
火电工程热工仪表专业强制性条文汇总
10.1.5
20
当电缆导管穿过不同等级爆炸危险区域的分隔间壁时，分界处电缆导管和电缆之间、电缆导管和分隔间壁之间应做充填密封。
《自动化仪表工程施工及质量验收规范》（GB 50093-2013）
10.1.6-
21
本质安全型仪表及本质安全关联设备，必须有国家授权的机构颁发的产品防爆合格证，其型号、规格的替代，必须经原设计单位确认。
8.1.4
12
低温管及合金管下料切断后，必须移植原有标识。薄壁管、低温管及钛管，严禁使用钢印做标识。
《自动化仪表工程施工及质量验收规范》（GB 50093-2013）
8.2.8
13
当仪表管道引入安装在有爆炸和火灾危险、有毒、有害及腐蚀性物质环境的仪表盘、柜、箱时，其管道引入孔出应密封。
《自动化仪表工程施工及质量验收规范》（GB 50093-2013）
12.1.10
28
合金钢部件和管材在安装及修理改造使用时，组装前后都应进行光谱或其他方法的检验，核对钢种，防止错用。
《电力建设施工质量验收及验收及评价规程 第4部分：热工仪表及控制装置》（DL/T 5210.4-2009）4.2.13-1
29
弹簧压力表有下列情况之一者，禁止使用：有限止钉的压力表，无压力时指针移动后不能回到限止钉时；无限止钉的压力表，无压力时指针离零位的数值超过压力表规定的允许误差量；表面玻璃破碎或表盘刻度模糊不清；封印损坏或超过校验有效期限；表内泄露或指针跳动；其他影响正确指示压力的缺陷。
8.7.10
16
脱脂合格的仪表、控制阀、管子和其他管道组成件应封闭保存，并应加设标识；安装时严禁被油污染。
《自动化仪表工程施工及质量验收规范》（GB 50093-2013）
热工仪表及控制装置设计强制性条文明细表
设控表1 劳动安全和工业卫生设计强制性条文明细表序号强制性条文内容引用标准1 4.1.2严禁将厂址选择在强烈岩溶发育、滑坡、泥石流的地区或发震断裂带；单机容量为300MW及以上或全厂规划容量为1200MW及以上发电厂，不宜建在50年超越概率10%的地震动峰值的加速度为0.4g，地震基本烈度为9度的地区。
《火力发电厂职业安全设计规程》(DL 5053一2012) 设控表2 压缩空气站设计强制性条文明细表序号强制性条文内容引用标准1 6.0.8压缩空气站的热工报警信号和自动保护控制，应按附录D、E、F的规定装设。
设有集中控制室时，附录中“应”装的热工报警信号应接入集中控制室。
在控制室和机器旁均应设置空气压缩机紧急停车按钮。
没有备用空气压缩机的压缩空气站，可根据工艺要求设置自投备用的连锁。
《电力建设施工技术规范第3部分:汽轮发电机组》(DL 5190.3一2012)2 6.0.9离心空气压缩机应设下列控制系统：1 进气调节阀；2 机组防喘振控制系统；3 排气气压恒压控制系统。
《压缩空气站设计规范》（GB 50029-2003）设控表3 燃气-蒸汽联合循环电厂设计强制性条文明细表序号强制性条文内容引用标准1 7.2.5辅助设施及其他设计要求：1 进厂天然气总管及每台燃气轮机天然气进气管上应设置天然气流量测量装置，进厂输气总管上应装设紧急切断阀，并布置在安全与便于操作的位置。
2 12.5.1热工保护应符合下列要求：1 热工保护系统的设计应有防止误动和拒动的措施，保护系统电源中断和恢复不会误发动作指令。
2 热工保护系统应遵守下列独立性原则：1）燃气轮机、余热锅炉、汽轮机跳闸保护系统的逻辑控制器应单独冗余设置。
2）保护系统应有独立的输入/输出信号（I/O）通道，并有电隔离措施。
3）冗余的I/O信号应通过不同的I/O模件引入；5）机组跳闸命令不应通过通信总线传输。
4 在控制台上必须设置停燃气轮机、停汽轮机和解列发电机的跳闸按钮。
6热工仪表及控制装置
火力发电工程建设标准强制性条文实施指南热工仪表及控制装置篇一、热工仪表及控制装置工程强制性条文引用标准1.《压缩空气站设计规范》GB50029－20032.《火力发电厂与变电所设计防火规范》GB50229－20063.《工业电视系统工程设计规范》GB50115-20094.《电力设备典型消防规程》DL5027－19935.《火力发电厂职业安全设计规程》DL5053-20126.《燃气-蒸汽联合循环电厂设计规定》DL/T5174-20037.《火力发电厂高温高压蒸汽管道蠕变监督规程》DL/T441-20048.《火力发电厂汽轮机防进水和冷蒸汽导则》DL/T834-20039.《电站煤粉锅炉炉膛防爆规程》DL/T435-200410.《火力发电厂废水治理设计技术规程》DL/T5046-200611.《火力发电厂化学设计技术规程》DL/T5068-200612.《火力发电厂运煤设计技术规程（第1部分：运煤系统）》DL/T5187.1-200413.《火力发电厂煤和制粉系统防爆设计技术规程》DL/T5023-200514.《电气装置安装工程电缆线路施工及验收规范》GB50168-200615.《电力建设施工技术规范_第3部分：汽轮发电机组》DL5190.3-201216.《电力建设施工技术规范第4部分：热工仪表及控制装置》DL5190.4-201217.《电力工业锅炉压力容器监察规程》DL/T612－199618.《工程建设标准强制性条文》（电力工程部分）2011年版二、热工仪表及控制装置安装1. 热工仪表及控制装置安装工程强制性条文索引表2. 热工仪表及控制装置安装工程强制性条文明细表施控表1热控接地安装工程强制性条文明细表施控表2热控合金钢部件、取源管安装工程强制性条文明细表施控表3热控压力表安装工程强制性条文明细表施控表4热控汽轮机组本体监测、保护仪表安装工程强制性条文明细表施控表5热控电缆敷设工程强制性条文明细表。
2013工程建设标准强制性条文(房屋建筑部分)
3.1.2设计变更不得降低建筑节能效果。
当设计变更涉及建筑节能效果时，该项变更应经原施工图设计审查机构审查，在实施前应办理设计变更手续，并获得监理或建设单位的确认。
4.2.2墙体节能工程使用的保温隔热材料，其导热系数、密度、抗压强度或压缩强度、燃烧性能应符合设计要求。
4.2.7墙体节能工程的施工，应符合下列规定：1保温材料的厚度必须符合设计要求；2保温板材与基层及各构造层之间的粘结或连接必须牢固。
粘结强度和连接方式应符合设计要求。
保温板材与基层的粘结强度应做现场拉拔试验。
3保温浆料应分层施工。
当采用保温浆料做外保温时，保温层与基层之间及各层之间的粘结必须牢固，不应脱层、空鼓和开裂；4当墙体节能工程的保温层采用预埋或后置锚固件固定时，锚固件数量、位置、锚固深度和拉拔力应符合设计要求。
后置锚固件应进行锚固力现场拉拔试验。
5.2.2 幕墙节能工程使用的保温隔热材料，其导热系数、密度、燃烧性能应符合设计要求。
幕墙玻璃的传热系数、遮阳系数、可见光透射比、中空玻璃露点应符合设计要求。
6.2.2建筑外窗的气密性、保温性能、中空玻璃露点、玻璃遮阳系数和可见光透射比应符合设计要求。
7.2.2用于屋面节能工程的保温隔热材料，其导热系数、密度、抗压强度或压缩强度、燃烧性能应符合设计要求。
8.2.2地面节能工程的保温材料，其导热系数、密度、抗压强度或压缩强度、燃烧性能必须符合设计要求。
9.2.3 采暖系统的安装应符合下列规定：1采暖系统的制式，应符合设计要求；2散热设备、阀门、过滤器、温度计及仪表应按设计要求安装齐全，不得随意增减和更换；3室内温度调控装置、热计量装置、水力平衡置以及热力入口装置的安装位置和方向应符合设计要求，并便于观察、操作和调试；4温度调控装置和热计量装置安装后，采暖系统应能实现设计要求的分室（区）温度调控、分栋热计量和分户或分室（区）热量分摊的功能。
9.2.10 采暖系统安装完成后，必须在采暖期内与热源进行联合试运转和调试。
2013版强制性条文实施指南 第六篇 热工仪表及控制装置 安装部分
2013版强制性条文实施指南第六篇热工仪表及控制装置安装部分附件四热控仪表及控制装置安装工程强制性条文明细表施控表1 热控接地安装工程强制性条文明细表序号强制性条文内容引用标准18．4．12 屏蔽电缆、屏蔽补偿导线的屏蔽层均应接地，并符合下列规定：1 总屏蔽层及对绞屏蔽层均应接地；2 全线路屏蔽层应有可靠的电气连续性，当屏蔽电缆经接线盒或中间端子柜分开或合并时，应在接线盒或中间端子柜内将其两端的屏蔽层通过端子连接，同一信号回路或同一线路屏蔽层只允许有一个接地点；3 屏蔽层接地的位置应符合设计要求，当信号源浮空时，应在计算机侧接地；当信号源接地时，屏蔽层的接地点应靠近信号源的接地点；当放大器浮空时，屏蔽层的一端宜与屏蔽罩相连，另一端宜接共模地，其中，当信号源接地时接现场地，当信号源浮空时接信号地。
《电力建设施工技术规范第4部分：热工仪表及控制装置》(DL 5190．4--2012)施控表2 热控合金钢部件、取源管安装工程强制性条文明细表序号强制性条文内容引用标准1 3．1．6 合金钢部件、取源管安装前、后，必须经光谱分析复查合格，并应做记录。
《电力建设施工技术规范第4部分：热工仪表及控制装置》(DL 5190．4--2012) 施控表3 热控压力表安装工程强制性条文明细表序号强制性条文内容引用标准1 9．2．6 弹簧压力表有下列情况之一者，禁止使用：a)有限止钉的压力表，无压力时指针移动后不能回到限止钉时；无限止钉的压力表，无压力时指针离零位的数值超过压力表规定的允许误差量；b)表面玻璃破碎或表盘刻度模糊不清；c)封印损坏或超过校验有效期限；d)表内泄漏或指针跳动；e)其他影响正确指示压力的缺陷。
《电力工业锅炉压力容器监察规程》(DL612——1996)施控表4 热控电缆敷设工程强制性条文明细表序号强制性条文内容引用标准15．2．4 电缆与热力管道、热力设备之间的净距，平行时应不小于1m，交叉时应不小于0．5m，当受条件限制时，应采取隔热保护措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2013版强制性条文实施指南第六篇热工仪表及控制装置安装部分
附件四热控仪表及控制装置安装工程强制性条文明细表
施控表1 热控接地安装工程强制性条文明细表
序
号
强制性条文内容引用标准
18．4．12 屏蔽电缆、屏蔽补偿导线的屏蔽层均应接地，并符合下列规
定：
1 总屏蔽层及对绞屏蔽层均应接地；
2 全线路屏蔽层应有可靠的电气连续性，当屏蔽电缆经接线盒或中间端
子柜分开或合并时，应在接线盒或中间端子柜内将其两端的屏蔽层通过
端子连接，同一信号回路或同一线路屏蔽层只允许有一个接地点；
3 屏蔽层接地的位置应符合设计要求，当信号源浮空时，应在计算机侧
接地；当信号源接地时，屏蔽层的接地点应靠近信号源的接地点；当放
大器浮空时，屏蔽层的一端宜与屏蔽罩相连，另一端宜接共模地，其中，
当信号源接地时接现场地，当信号源浮空时接信号地。
《电力建设施工技术规范
第4部分：热工仪表及
控制装置》
(DL 5190．4--2012)施控表2 热控合金钢部件、取源管安装工程强制性条文明细表
序
号
强制性条文内容引用标准
1 3．1．6 合金钢部件、取源管安装前、后，必须经光谱分析复查合格，
并应做记录。
《电力建设施工技术规范
第4部分：热工仪表及
控制装置》
(DL 5190．4--2012) 施控表3 热控压力表安装工程强制性条文明细表
序
号
强制性条文内容引用标准
1 9．2．6 弹簧压力表有下列情况之一者，禁止使用：
a)有限止钉的压力表，无压力时指针移动后不能回到限止钉时；无限止
钉的压力表，无压力时指针离零位的数值超过压力表规定的允许误差
量；
b)表面玻璃破碎或表盘刻度模糊不清；
c)封印损坏或超过校验有效期限；
d)表内泄漏或指针跳动；
e)其他影响正确指示压力的缺陷。
《电力工业锅炉压力容器
监察规程》
(DL612——1996)
施控表4 热控电缆敷设工程强制性条文明细表
序
号
强制性条文内容引用标准
15．2．4 电缆与热力管道、热力设备之间的净距，平行时应不小于1m，
交叉时应不小于0．5m，当受条件限制时，应采取隔热保护措施。
电缆通
道应避开锅炉的看火孔和制粉系统的防爆门：当受条件限制时，应采取穿
管或封闭槽盒等隔热防火措施。
电缆不宜平行敷设于热力设备和热力管道
的上部。
《电气装置安装工程电缆
线路施工及验收规范》
(GB 50168--2006)
25．4．3 严禁将电缆平行敷设于管道的上方或下方。
特殊情况应按下列规定执行：电缆与热管道(沟)、油管道(沟)、可燃气体及易燃液体管道(沟)、热力设备或其他管道(沟)之间，虽净距能满足要求，但检修管路可能伤及电缆时，在交叉点前后1m范围内，尚应采取保护措施；当交叉净距不能满足要求时，应将电缆穿入管中，其净距可减为0．25m。
