直埋穿管排管电缆沟电缆的4种敷设方式
电缆敷设方法及存在问题的解决办法
直埋/穿管/排管/电缆沟：电缆的4种敷设方式是有学问的1、直埋敷设要注意什么？在什么情况下采用？直埋敷设，需要考虑电缆是否容易受到外力冲击而导致损坏。
1.如果不会受到大的冲击，直接敷设是可以的。
2.如果可能受到一些比较大的冲击，但强度可以控制在一定范围，可以考虑铠装直埋。
3.如果外力更大，就需要采用保护套管了，这个在局部（比如通过公路的地方）设置就可以。
电缆直埋敷设的优缺点：优点：敷设方便，节省材料和人工，缺点：维护不便，如果要维护，就需要把覆土挖开，仅建议用在不考虑维护，或能接受这种维护方式的地方。
直埋时一般是需要垫黄沙的。
问题1直埋电缆接地，如何找故障点？答：用巡线电缆测试仪。
问题2直埋电缆需要做电缆井吗？问题补充：厂区内电缆敷设，采用铠装电缆直埋，过路处及入车间配电室处是否需要加电缆井？市政10KV电缆进入厂区处是否需要加电缆井？答：电缆在6根及以下可不设电缆井，电缆较多设井，便于更换、增添电缆。
市政10KV电缆进入厂区处不必设电缆井，从终端杆引下直埋至高压配电柜即可。
问题3工地临时电缆如何敷设？问题补充：单位新建厂房，施工变压器及高压线路距离施工中心较远，由于是钢结构厂房，不能采取架空线路，以免和钢结构安装产生冲突，只能采用低压电缆从变压器引至施工现场的一级配电箱，再分配给现场各施工单位的二级配电箱，请问该段低压电缆该如何敷设？是直埋还是直接放在地面上？答：严禁直接贴地面敷设。
此低压电缆采用直埋敷设。
2、穿管要注意什么？在什么情况下采用？电缆穿管敷设，相比于直埋来说，更便于后期维护和增加线路。
穿管敷设的电缆，可以考虑一些备用管，为日后线路维护和增容等做准备。
1. 穿管敷设时，在线路转弯角度较大、或者直线段距离较长的时候都需要考虑设置电缆井。
2. 电缆数量较少，线径较小的情况下，可以采用电缆手井；3. 电缆较多，线径较大的情况下，需要考虑设置电缆人井。
电缆井可以按照图集做法去做。
除了图集做法，很多小的过路井也可以直接砖砌或混凝土浇筑，此时要考虑底部设置渗水孔。
电缆敷设方式选择
电缆敷设方式目前，电缆的敷设方式有直埋、电缆沟、排管、顶管、电缆隧道等，他们有着不同的技术结构特点，因而适应的环境也有较大的区别。
（1）直埋敷设直埋敷设是指将电缆直接埋设于地面下的敷设方式，其适用于电缆线路不太密集的城市地下走廊，在次干道和支路上采用。
电缆埋设深度为0.7~1.5m，覆盖15cm细土或细沙，并用水泥盖板保护。
直埋敷设电缆同路径条数一般不超过6条，参见图1。
地表水泥盖板电力电缆图1直埋敷设示意图对直埋式电缆的规定：1）直接埋在地下的电缆适用于铠装和交联电缆，在选择直埋电缆线路时，应注意直埋电缆周围的土壤，对有可能出现的电解腐蚀、化学腐蚀、热影响及小动物活动的地点敷设电缆应取防止损伤的措施。
2）电缆埋置深度（由地面至电缆外皮）0.8米，如电缆穿越农田时，为防止被农业机械挖掘，可适当考虑加深。
3）电缆之间，电缆与地面“道路”、“管道”建筑物之间平行和交叉时的最小允许净距见表4-1。
4）电缆与树干的距离一般不宜少于0.7米。
如城市绿化个别地区，达不到上述距离时，可采取措施，由双方协调解决。
5）电缆与城市管道、公路或铁路交叉时，应敷设于管中或遂道内，管的内径不应小于电缆外径的1.5倍，且不得小于100毫米，管顶距路轨底或公路面深度不应小于0.7米，管长除跨越公路或轨道宽度外一般应在两端各伸长2米，在城市街道，管长应伸出车道路面。
6）电缆直接敷设时，应在电缆沟底铺上一层砖，两边应放砖，电缆敷设以后，上面应铺以100毫米的砂层然后盖上一层砖。
7）直埋电缆自沟引至遂道、人井及建筑物时，应穿在管中，并在管口加以堵塞，以防漏水。
8）电缆从地下或电缆沟引出地面时，地面上2米的一段应用金属管或罩加以保护，其根部应伸入地面以下0.1米。
9）地下并列敷设的电缆，其中间接头盒位置须相互错开，其净距不应小于0.5米。
10）敷设在郊区及空旷地带的电缆线路，应竖立电缆位置标志。
电缆之间、电缆与地面、道路、管道、建筑物之间平行和交叉时的最小允许净距见下表。
电线敷设方式
穿电线管敷设：MTSR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一、导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二、导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC电线电缆敷设规范1、范围本工艺标准适用于10KV及以下一般工业与民用建筑电气安装工程的电力电缆敷设。
2、施工准备2.1 设备及材料要求2.1.1 所有材料规格型号及电压等级应符合设计要求，并有产品合格证。
2.1.2 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。
电缆轴应完好无损。
2.1.3电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象。
电力电缆的排管敷设方式
电力电缆的排管敷设方式摘要：现在在城市建设中，电力电缆已经得到了广泛的应用，而这就让电缆排管敷设的形式逐渐丰富了起来。
本文主要是对电缆排管敷设设计、工作期间所具有的问题进行详细的讨论，并对所使用的的标称截面电缆流量采取有效的运算，获取具有参考价值的运算值，这样一来就能够对全新的电缆保护财管提供完善的设计形式，这对于电缆排管工作来说具有非常重要的意义。
关键词：电力电缆设计，排管敷设；方式随着经济的进一步提高，让用电需求量也较比过去增多了不少，不过却限制了电网架空送电线路的发展。
现在，由于架空线路走廊不能够和城市环境很难共融，在这样的情况下，很多的城市在电力线路开始使用地下电缆敷设。
地下电缆敷设形式有很多，其中经常能够使用到的包括电缆直埋、电缆排管和电缆隧道等等，而且这些方式目前已经得到了普遍的应用，并取得了良好的效果。
所以在今后的工作中，相关工作人员一定要重视这方面的工作。
那么下面我们就来重点的讨论一下电力电缆的排管敷设方式。
一电缆及电缆敷设1.1.1电缆型式及截面一般工程选用阻燃交联聚乙烯绝缘电缆，符合GB/T 2706.3-2008。
1.2.2 电缆及电缆附件选择110kV电缆头电缆终端头(中间头)采用10kV电缆冷缩型，根据电缆截面的大小选择型号300mm2电缆终端头。
1.1.3电缆敷设时所要满足的要求：1 电力电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面摩擦拖拉。
电缆上不得有铠装压扁，电缆绞拎，护层折裂等未消除的机械损伤。
2 机械敷设电缆不要大于15m/min的速率，如果路径的敷设工作较为繁琐，，其速度应适应放慢，如电缆转弯角度较大或短距离内电缆需多次转弯时，可采用机械与人力敷设相结合的敷设方式。
3 电力电缆在任何敷设方式及其全部路径的上下左右改变方向时，都应满足电缆允许弯曲半径的要求。
交联聚乙烯绝缘电力电缆：R≥10D（多芯）4 如果条件允许的情况下，可以往电缆终端头中留有一定的长度，长度标准主要以终端头备用长度或者中间接头的长度为准，终端头备用长度：1～1.5m，中间接头备用长度：2～2.5m。
电线电缆的敷设方法

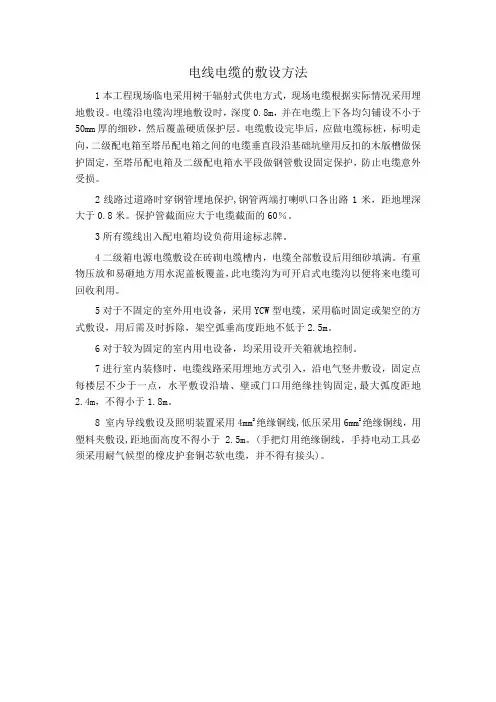

电线电缆的敷设方法
1本工程现场临电采用树干辐射式供电方式，现场电缆根据实际情况采用埋地敷设。
电缆沿电缆沟埋地敷设时，深度0.8m，并在电缆上下各均匀铺设不小于50mm厚的细砂，然后覆盖硬质保护层。
电缆敷设完毕后，应做电缆标桩，标明走向，二级配电箱至塔吊配电箱之间的电缆垂直段沿基础坑壁用反扣的木版槽做保护固定，至塔吊配电箱及二级配电箱水平段做钢管敷设固定保护，防止电缆意外受损。
2线路过道路时穿钢管埋地保护,钢管两端打喇叭口各出路1米，距地埋深大于0.8米。
保护管截面应大于电缆截面的60％。
3所有缆线出入配电箱均设负荷用途标志牌。
4二级箱电源电缆敷设在砖砌电缆槽内，电缆全部敷设后用细砂填满。
有重物压放和易砸地方用水泥盖板覆盖，此电缆沟为可开启式电缆沟以便将来电缆可回收利用。
5对于不固定的室外用电设备，采用YCW型电缆，采用临时固定或架空的方式敷设，用后需及时拆除，架空弧垂高度距地不低于2.5m。
6对于较为固定的室内用电设备，均采用设开关箱就地控制。
7进行室内装修时，电缆线路采用埋地方式引入，沿电气竖井敷设，固定点每楼层不少于一点，水平敷设沿墙、壁或门口用绝缘挂钩固定,最大弧度距地2.4m，不得小于1.8m。
8 室内导线敷设及照明装置采用4mm2绝缘铜线,低压采用6mm2绝缘铜线，用塑料夹敷设,距地面高度不得小于 2.5m。
(手把灯用绝缘铜线，手持电动工具必须采用耐气候型的橡皮护套铜芯软电缆，并不得有接头)。
电力电缆的敷设方式
电力电缆敷设方法电力电缆敷设方法有直埋敷设、穿管敷设、浅槽敷设、电缆沟敷设、电缆隧道敷设、空敷设等几种方式。
从技术上比较，电缆隧道法和电缆沟敷设法是最好的的敷设方式，因为这两种方式便于电缆的施工、维护和检修。
在一些发达国家的城市中，城市规划建设时，已考虑公用隧道。
实践证明公用隧道运行效果良好，大大减少了重复投资，避免了反复开挖路面，但初期投资巨大。
在国内，由于各种因素的限制，这种敷设方式是较少的。
相比而言，直埋敷设和浅槽敷设则是属于经济型的敷设方式，但不利于电缆的维护和检修，一旦遇到电缆故障，即使使用测试仪测出故障点，也要重新挖开电缆沟，极不方便。
因此电缆敷设方式的选择，要结合实际情况，根据工程条件、环境特点、电缆型号和数量等因素，用发展的眼光，按照满足运行可靠性，易于维护的要求和技术经济合理的原则是正确的定。
电力电缆的选择常用的电力电缆有油浸电缆、聚氯乙烯绝缘电缆、交联聚乙烯电缆等，根据使用场合的不同，又延伸为不同种类的特种电缆。
目前，随着生产技术和生产工艺的不断提高，交联聚乙烯电缆已成为应用最广泛的电缆产品。
在电缆选型时，应根据使用的不同环境和条件，结合具体情况进行选择，如采用直埋和浅槽敷设方式时，应考虑使用加钢铠的电缆。
电缆截面积的选择电缆截面积的选择，关系到投资多少、线路的损耗和电压质量、电缆的使用寿命等。
如选用的电缆截面积偏小，会导致电压质量下降。
线路损耗过大，严重的甚至电缆过热烧毁；截面积过大，则会使初期投资太高。
因此应根据负荷预测结果，选择合适的截面积，使电力电缆在最大工作电流下满足缆芯温度和压降的要求，最大短路电流作用下的热稳定要求。
由于负荷预测工作难度性高、准确性较低，因此，选择电缆截面积时，还要满足《城市中低压配电网改造技术导则》和《城市电力网规划导则》要求。
在为三相四线制低压电网选择电力电缆时，还要考虑中性线截面积的选择，在公用低压网络中，由于受用户因素影响较大，三相负荷平衡难以控制，为改善电压质量，降低线损，中性线截面积应与相线截面积相同。
直埋排管沟隧桥架：电缆敷设的四种方式，施工要点总结！
直埋排管沟隧桥架：电缆敷设的四种方式，施工要点总结！电缆线路的敷设一般有四种方式：直埋电缆敷设、排管电缆敷设、电缆沟或隧道内电缆敷设、桥架电缆敷设。
针对这四种敷设方式的施工要点总结如下。
一直埋（1）开挖的沟底必须是松软的土层，如果是石块或硬质杂物要铺100mm厚的软土或砂层。
电缆周围的泥土如含有腐蚀电缆金属包皮，应清除和换土，埋深应不小于0.7m，穿越农田时应不小于1m。
在引入建筑物、与地下建筑物交叉及绕过地下建筑物处，可浅埋，但应采取保护措施，电缆应埋于冻土层以下，当受条件限制时，应采取防止电缆受到损伤的措施。
（2）电缆敷设后，上面要铺100mm厚的软土或细沙，再盖上混凝土保护板，覆盖宽度应超过电缆两侧以外各50mm，或用砖代替混凝土保护板。
（3）中间接头盒外面要有铸铁或混凝土保护盒。
（4）接头下面应垫以混凝土基础板，长度要伸出接头保护盒两端600〜700mm，电缆自土沟引进隧道、人孔和建筑物时，要穿在管中，并将管口堵塞，防止渗水。
（5）电缆互相交叉，与非热力管和管道交叉，穿越公路和墙壁时，都要穿在保护管中，保护管长度超出交叉点1m，交叉净距不应小于250mm，保护管内径不应小于电缆外径的1.5倍。
（6）直埋电缆一般使用铠装电缆。
在铠装电缆的金属外皮两端要可靠接地，接地电阻不得大于10Ω。
（7）直埋电缆在直线段每隔50〜100m处，电缆接头处、转弯处、进入建筑物等处，应设置明显的方位标志或标桩。
（8）电缆与其他管道、道路、建筑物等之间平行和交叉时的最小净距，应符合规范规定。
严禁将电缆平行敷设于管道的上方或下方。
二排管（1）电缆排管敷设1）电缆排管可用钢管、塑料管、陶瓷管、石棉水泥管或混凝土管，但管内必须光滑；2）按需要的孔数将管子排成一定形式，管子接头要错开，并用水泥浇成一整体，一般分为2、4、6、8、10、12、14、16孔等形式；3）孔径一般应不小于电缆外径的1.5倍，敷设电力电缆的排管孔径应不小于100mm，控制电缆孔径应不小于75mm；4）埋入地下排管顶部至地面的距离，人行道上应不小于500mm；—般地区应不小于700mm；5）在直线距离超过100m、排管转弯和分支处都要设置排管电缆井；排管通向井坑应有不小于0.1%的坡度，以便管内的水流人井坑内；6）敷设在排管内的电缆，应采用铠装电缆。
电缆的4种敷设方式
电缆的4种敷设方式1、直埋敷设要注意什么？在什么情况下采用？直埋敷设，需要考虑电缆是否容易受到外力冲击而导致损坏。
1.如果不会受到大的冲击，直接敷设是可以的。
2.如果可能受到一些比较大的冲击，但强度可以控制在一定范围，可以考虑铠装直埋。
3.如果外力更大，就需要采用保护套管了，这个在局部（比如通过公路的地方）设置就可以。
电缆直埋敷设的优缺点：优点：敷设方便，节省材料和人工，缺点：维护不便，如果要维护，就需要把覆土挖开，仅建议用在不考虑维护，或能接受这种维护方式的地方。
直埋时一般是需要垫黄沙的。
问题1直埋电缆接地，如何找故障点？答：用巡线电缆测试仪。
问题2直埋电缆需要做电缆井吗？问题补充：厂区内电缆敷设，采用铠装电缆直埋，过路处及入车间配电室处是否需要加电缆井？市政10KV电缆进入厂区处是否需要加电缆井？答：电缆在6根及以下可不设电缆井，电缆较多设井，便于更换、增添电缆。
市政10KV电缆进入厂区处不必设电缆井，从终端杆引下直埋至高压配电柜即可。
2、穿管要注意什么？在什么情况下采用？电缆穿管敷设，相比于直埋来说，更便于后期维护和增加线路。
穿管敷设的电缆，可以考虑一些备用管，为日后线路维护和增容等做准备。
1. 穿管敷设时，在线路转弯角度较大、或者直线段距离较长的时候都需要考虑设置电缆井。
2. 电缆数量较少，线径较小的情况下，可以采用电缆手井；3. 电缆较多，线径较大的情况下，需要考虑设置电缆人井。
电缆井可以按照图集做法去做。
除了图集做法，很多小的过路井也可以直接砖砌或混凝土浇筑，此时要考虑底部设置渗水孔。
4. 穿管的管材现在比较多的有铸铁管、钢管、聚乙烯管、尼龙管、碳素管等，可以根据需要选用。
单芯电缆穿金属管时要注意涡流的影响。
问题1室外排管敷设电缆，是一排管，一电缆，还是多电缆可共一排管？答：每管宜只穿1根电缆。
除发电厂、变电所等重要性场所外，对一台电动机所有回路或同一设备的低压电动机所有回路，可在每管合穿不多于3根电力电缆或多根控制电缆。
电缆敷设
一、直埋电缆敷设：1）直埋于土中，沟底宽为0.4~1.4米，电缆埋深≥0.7米。
2) 埋设于预制槽盒中，沟底宽为0.5~1.2米，电缆埋深≥0.7米。
3）埋设于砖砌槽中，沟底宽为0.8~1.5米，电缆埋深≥0.7米。
二、电缆排管敷设：1）排管无混凝土包封：排管覆土深度≥0.7米；1×3孔（￠150㎜），2×3孔（￠150㎜），3×3孔（￠150㎜），采用￠75（200）㎜时减一孔。
2）排管无混凝土包封：排管覆土深度≥0.7米；1×4孔（￠150㎜），2×4孔（￠150㎜），3×4孔（￠150㎜），4×4孔（￠150㎜），采用￠175（200）㎜时减一孔。
3）排管无混凝土包封：排管覆土深度≥0.7米；1×6孔（￠150㎜），2×6孔（￠150㎜），3×6孔（￠150㎜），采用￠175（200）㎜时减一孔。
4）排管无混凝土包封：排管覆土深度≥0.7米；1×8孔（￠150㎜），2×8孔（￠150㎜），3×8孔（￠150㎜），采用￠175（200）㎜时减一孔。
5）排管混凝土包封：排管覆土深度≥0.7米；1×3孔（￠150㎜），2×3孔（￠150㎜），3×3孔（￠150㎜），采用￠75（200）㎜时减一孔。
6）排管混凝土包封：排管覆土深度≥0.7米；1×4孔（￠150㎜），2×4孔（￠150㎜），3×4孔（￠150㎜），4×4孔（￠150㎜），采用￠175（200）㎜时减一孔。
7）排管混凝土包封：排管覆土深度≥0.7米；1×6孔（￠150㎜），2×6孔（￠150㎜），3×6孔（￠150㎜），采用￠175（200）㎜时减一孔。
8）排管混凝土包封：排管覆土深度≥0.7米；1×8孔（￠150㎜），2×8孔（￠150㎜），3×8孔（￠150㎜），采用￠75（200）㎜时减一孔。
敷设方式
一、线管的代号SC：焊接钢管，TC：电线管，PC：硬质塑料管，CT：电缆桥架，CP：金属软管，SR 钢线槽RC：水煤气管二、导线敷设部位：SR：沿钢索敷设，CLE：沿柱或跨柱敷设，WE：沿墙面敷设，CE：沿天棚面或顶棚面敷设ACE：在能进入的吊顶在敷设，BC:暗敷设在梁内，CLC：暗敷设在柱子内，WC：暗敷设在墙内FC：预埋在地面内，CC：暗敷设在顶板内中国建筑标准设计研究所出版的00DX001 《建筑电气工程设计常用图形和文字符号》规定：线路敷设方式标注：穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FJDG--紧定式电线管，KBG--扣压式电线管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE地板或地面下敷设：FC。
中低压电力电缆敷设方式及要求
支架和夹具的金属部件严重锈蚀
（2）做好电缆的排水工作应考虑的事项
对电缆的护层质量进行逐段检查
对土建质量进行认真验收
电缆构筑物内应设排水设施
① 有条件时，在比较潮湿的电缆构筑物内安装良
好的通风设备去湿气。
32
根据《电缆设计规范》的规定，在有化 学腐蚀液体或高温熔化金属溢流的场所或 在载重车辆频繁经过的地段；经常有工业 水溢流、可燃粉油弥漫的厂房内等场所， 不得使用电缆沟。
有防爆、防火要求的明敷电缆应采用埋 砂敷设的电缆沟。
13
电 缆 沟 敷 设
14
敷缆机具布置
15
敷设 后的 电缆 实景
16
4 .电缆隧道敷设
•缺点：
–建设隧道工作量大，土建材料量大， –工期长，建设费用大， –占地面积大， –与其他地下构筑物交叉不易避让，附属设施多。 20
5．架空绝缘电缆敷设
•架空绝缘电缆敷设，简称架空敷设。
–架空电缆通常悬挂在电杆或建筑物墙上， 而电缆本身带有悬挂线的用于悬挂在户外 地面之上的敷设方式。
•悬挂电缆架设方式的优点
•目前我国使用最多的10kV架空电缆是黑色 交联聚乙烯无外屏蔽单芯电缆。
22
架空电缆用终端头和直通接头
23
架空电缆分支接头
1—橡胶预制绝缘体；2—分支电缆；3—分支连接金具；4—压板；5—干 线电缆；6—半导电带；7—绝缘橡胶自粘带； 8—不锈钢套夹；9—不锈 钢衬板；10—不锈钢锁紧条
24
架空绝缘电缆敷设
7
2、排管敷设
• 主要优点：
– 外力破坏很少 – 寻找漏油点方便 – 增设、拆除和更换方便 – 占地小，能承受大的荷重 – 电缆之间无相互影响
• 不足之处：
电气配管敷设方式
标注安装方式的文字符号
导线敷设方式的标注（新标准）
1 K 瓷瓶或瓷珠敷设 Wiring on porcelain knob or isolator
2 PR 塑料线槽敷设 Installed in P.V.C.wireways
6 PC 穿硬聚氯乙烯管敷设 Run in rigid P.V.C.conduit
7 FPC 穿阻燃半硬聚氯乙烯管敷设 Run in flame-retardant semiflexible P .V.C.c onduit
2.表达线路敷设部位标注的文字代号（旧标准）
沿钢索敷设 S
沿屋架或层架下弦敷设 LM
沿柱敷设 ZM
沿墙敷设 QM
沿天棚敷设 PM
在能进人的吊顶内敷设 PNM
暗敷在梁内 LA
暗敷在柱内 ZA
暗敷在屋面内或顶板内 PA
暗敷在地面或者地板内 DA
3 MR 金属线槽敷设 Installed in metallic wireways
4 SC 穿焊接钢管敷设 Run in welded steel conduit
5 MT 穿电线管敷设 Run in electrical metallic tubing
12 DB 直接埋设 Direct burial
敷设部位的标注（新标准）
序 号 文字符号 中文名称 英文名称
1 M 用钢索敷设 Supported by messenger wire
2 AB 沿梁或跨梁敷设 Along or across beam
7 BC 暗敷设在梁内 Concealed in beam
8 CLC 暗敷设在柱内 concealed in column
电线电缆敷设方式方法和注意事项
电线电缆敷设方式方法和注意事项电缆敷设是指沿经勘査的路由布放、安装电缆以形成电缆线路的过程。
根据使用场合，可分为架空、地下（管道和直埋）、水底、墙壁和隧道等几种敷设方式。
合理选择电缆的敷设方式对保证线路的传输质量、可靠性和施工维护等都是十分重要的。
电缆实物图长途通信电缆为保证其通信安全可靠，一般采用直埋敷设方式。
市内主干电缆(中继和用户主干电缆)为保证其通信安全可靠、安装更换方便和市容美观等，一般采用管道敷设方式。
市内配线电缆可采用架空和墙壁敷设方式，随着现代化城市建设的发展，也将逐步为管道敷设方式所取代。
农用架空电缆敷设施工图电缆敷设的注意事项通过对线路故障统计分析，由于施工、安装和接续等因素造成的故障往往要比电线电缆本体缺陷造成的故障可能性大得多。
因此要正确地选用电线电缆及配套附件，除按规范要求进行设计和施工外，还应注意如下几个方面的问题：⒈ 电缆敷设安装应由有资格的专业单位或专业人员进行，不符合有关规范规定要求的施工和安装，有可能导致电缆系统不能正常运行。
⒉ 人力敷设电缆时，应统一指挥控制节奏，每隔 1.5～3米有一人肩扛电缆，边放边拉，慢慢施放。
⒊ 机械施放电缆时，一般采用专用电缆敷设机并配备必要牵引工具，牵引力大小适当、控制均匀，以免损坏电缆。
⒋ 施放电缆前，要检查电缆外观及封头是否完好无损，施放时注意电缆盘的旋转方向，不要压扁或刮伤电缆外护套，在冬季低温时切勿以摔打方式来校直电缆，以免绝缘、护套开裂。
⒌ 敷设时电缆的弯曲半径要大于规定值。
在电缆敷设安装前、后用1000V兆欧表测量电缆各导体之间绝缘电阻是否正常，并根据电缆型号规格、长度及环境温度的不同对测量结果作适当地修正，小规格（10mm2 以下实芯导体）电缆还应测量导体是否通断。
高压输电线路架空电线施工图高压电缆敷设方式：1、管道式：指将高压电缆敷设于预制的管路（如混凝土管）中，要求每隔一定距离配有人孔，用于引入和连接电缆，如电缆为单芯电缆，为减少电力损失和防止输送容量的下降，引起电缆过热，管材应采用非磁性或不导电的。
弱电工程常见的电缆敷设方式
前言：现在的弱电工程施工工艺要求越来越高了，尤其做管穿线等工作，施工工艺的好坏，不单单是美观上面，还有施工质量的要求。
下面一起来看看弱电工程中常见的几种电缆敷设方式正文：一、穿管要求电缆穿管敷设，相比于直埋来说，更便于后期维护和增加线路。
穿管敷设的电缆，可以考虑一些备用管，为日后线路维护和增容等做准备。
1. 穿管敷设时，在线路转弯角度较大、或者直线段距离较长的时候都需要考虑设置电缆井。
2. 电缆数量较少，线径较小的情况下，可以采用电缆手井；3. 电缆较多，线径较大的情况下，需要考虑设置电缆人井。
电缆井可以按照图集做法去做。
除了图集做法，很多小的过路井也可以直接砖砌或混凝土浇筑，此时要考虑底部设置渗水孔。
4. 穿管的管材现在比较多的有铸铁管、钢管、聚乙烯管、尼龙管、碳素管等，可以根据需要选用。
单芯电缆穿金属管时要注意涡流的影响。
二、电缆沟敷设要求电缆沟敷设要注意，不同电压等级的电缆要分不同的支架设置，电缆沟本身要注意排水措施。
并考虑防止老鼠等小动物进入的措施。
问题1：多少根电缆才需要用电缆沟敷设？答：根据“措施2009 6.10节8根以下建议采用直埋，8~12根建议采用排管，12~18根建议采用电缆沟，18根以上建议采用电缆隧道。
”这些都是建议性的，接合实际工程参考即可，没有那么固定。
至于电缆沟和电缆隧道，并不是根数的区别，是维护和重要性的区别。
主要是看工程条件、环境特点和电缆类型数量等因素，以及满足运行可靠、便于维护和技术经济合理的要求选择，不确定是否有强制性的指标要求。
具体方案确定可以参考GB50217-2007 P28 5.2节的相关内容。
问题2：电缆沟敷设的电缆载流量怎样计算？答：1：（按照桥架敷设来考虑，考虑到桥架在空气中，而电缆沟中有盖板，去降容系数0.96。
）2：（载流量的相关系数可以参考GB T16895.15-2002 《建筑物电气装置第5部分第523节布线系统载流量》，个人认为，按照梯架的系数来考虑较合适。
电缆敷设方式选择与电缆通道尺寸确定
［１］ＧＢ ５０２１７—９４，电力工程电缆设计规范 ［Ｓ］．
［２］ＤＬ／Ｔ ５２２ｌ一２００５，城市电力电缆线路 设计技术规范［Ｓ］．
［３］史传卿．电力电缆［Ｍ］．北京：中国 电力出版社，２００４．
５６
万方数据
电缆敷设方式选择与电缆通道尺寸确定
作者： 作者单位： 刊名：
英文刊名： 年，卷(期)： 引用次数：
电缆敷设方式的选择应视工程条件、环境特 点和电缆类型、数量等因素，遵循运行可靠、便 于维护、技术经济合理的原则进行。
２主要电缆通道尺寸的确定
２．１ 直埋敷设通道尺寸 通道尺寸根据电缆数量按图ｌ中的保护空间
尺寸确定，需考虑电缆电压等级电缆属性、埋设 场地性质等因素。
图１电缆通道尺寸图
５５
２００８年第６期
云南电力技术
第３６卷
２．２ 电缆沟敷设通道尺寸 ２．２．１ 电缆通道高度的确定
根据电缆属性、电缆数量、电缆最下层支架 （或桥架）离地的最小允许距离（ｈ１）、电缆层间 距离（ｈ２）、电缆最上层支架（或桥架）离构筑 物顶板（梁底）或其他设备装置的允许最小距离 （ｈ３）确定电缆通道的预期高度（ｈ）：
ｈ＝ｈｌ＋Ｎ×ｈ２＋｝１３
４）电缆隧道敷设方式：将电缆敷设在地下 隧道内的一种电缆安装方式，有专用电缆隧道和 城市综合管沟等形式。需要配备照明、排水、通 风、通信和防火等附属设施，施工较困难，投资 较高。通常用于电缆线路较多和电缆线路路径通 道不易开挖的场所。
５）电缆层敷设方式：将电缆敷设在建筑物 的地下层或发电厂、变电所主控室及屋内配电室 下的电缆夹层中的一种电缆安装方式。主要用在
１ 电缆敷设方式的选择
１．１ 电缆敷设方式类型 １）直埋敷设方式：将电缆直接埋设于地面
四十二、线路敷设如何分类
线路敷设如何分类?线路敷设种类繁多，户内、外布线分类如下：裸导体布线、绝缘导线明敷设布线、穿管布线、钢索布线、线槽布线、可弯曲金属导管布线、封闭式母线布线、电气竖井布线。
电缆敷设分为地下直埋、穿管、桥架、电缆沟、电缆隧道、排管、架空、桥梁或构架上、水下。
实际应用中，应按照GB 50054-2011的要求，并结合各种实际情况来确定最终的敷设方式。
1）配电线路的敷设，应符合下列条件：①与场所环境的特征相适应。
②与建筑物和构筑物的特征相适应。
③能承受短路可能出现的机电应力。
④能承受安装期间或运行中布线可能遭受的其他应力和导线的自重。
2）配电线路的敷设环境，应符合下列规定：①应避免由外部热源产生的热效应带来的损害。
②应防止在使用过程中因水的侵入或因进入固体物带来的损害。
③应防止外部的机械性损害。
④在有大量灰尘的场所，应避免由于灰尘聚集在布线上对散热带来的影响。
⑤应避免由于强烈日光辐射带来的损害。
⑥应避免腐蚀或污染物存在的场所对布线系统带来的损害。
⑦应避免有植物和（或）霉菌衍生存在的场所对布线系统带来的损害。
⑧应避免有动物的情况对布线系统带来的损害。
关于穿管布线，GB 50054-2011中有如下要求：1）除下列回路的线路可穿在同一根导管内外，其他回路的线路不应穿于同一根导管内。
①同一设备或同一流水作业线设备的电力回路和无防干扰要求的控制回路。
②穿在同一管内绝缘导线总数不超过8根，且为同一照明灯具的几个回路或同类照明的几个回路。
2）同一回路的所有相线和中性线，应敷设在同一金属槽盒内或穿于同一根金属导管内。
以上两个条文提出了一般要求，一般不同回路不能穿同一个管，同一个回路必须穿同一个管。
按《民用建筑电气设计规范》的8.1.6条，敷设在钢筋混凝土现浇楼板内的电线导管的最大外径不宜大于板厚的1/3。
电气设计中的穿管，外径不大于板厚1/3。
那竖直方向有要求吗?有的。
一般极限是公称直径50mm左右的管子，最好只穿公称直径20mm这种小管子，公称直径32mm的管子不多的话也可以穿，尽量不穿大管子。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直埋/穿管/排管/电缆沟：电缆的4种敷设方式是有学问的
1、直埋敷设要注意什么？在什么情况下采用？
直埋敷设，需要考虑电缆是否容易受到外力冲击而导致损坏。
i•如果不会受到大的冲击，直接敷设是可以的。
2•如果可能受到一些比较大的冲击，但强度可以控制在一定范围，可以考虑铠装直埋。
3•如果外力更大，就需要采用保护套管了，这个在局部（比如通过公路的地方）设置就可以。
电缆直埋敷设的优缺点：
优点：敷设方便，节省材料和人工，
缺点：维护不便，如果要维护，就需要把覆土挖开，仅建议用在不考虑维护，或能接受这种维护方式的地方。
直埋时一般是需要垫黄沙的。
问题1直埋电缆接地，如何找故障点？
答：用巡线电缆测试仪。
问题2直埋电缆需要做电缆井吗？
问题补充：厂区内电缆敷设，采用铠装电缆直埋，过路处及入车间配电室处是否需要加电
缆井？市政10KV电缆进入厂区处是否需要加电缆井？
答：电缆在6根及以下可不设电缆井，电缆较多设井，便于更换、增添电缆。
市政10KV电缆进入厂区处不必设电缆井，从终端杆引下直埋至高压配电柜即可。
问题3工地临时电缆如何敷设？
问题补充：单位新建厂房，施工变压器及高压线路距离施工中心较远，由于是钢结构厂房，不能采取架空线路，以免和钢结构安装产生冲突，只能采用低压电缆从变压器引至施工现场的一级配电箱，再分配给现场各施工单位的二级配电箱，请问该段低压电缆该如何敷设？
是直埋还是直接放在地面上？
答：严禁直接贴地面敷设。
此低压电缆采用直埋敷设。
2、穿管要注意什么？在什么情况下采用？
电缆穿管敷设，相比于直埋来说，更便于后期维护和增加线路。
穿管敷设的电缆，可以考虑一些备用管，为日后线路维护和增容等做准备。
1.穿管敷设时，在线路转弯角度较大、或者直线段距离较长的时候都需要考虑设置电缆井。
2.电缆数量较少，线径较小的情况下，可以采用电缆手井；
3.电缆较多，线径较大的情况下，需要考虑设置电缆人井。
电缆井可以按照图集做法去做。
除了图集做法，很多小的过路井也可以直接砖砌或混凝土浇筑，此时要考虑底部设置渗水孔。
4.穿管的管材现在比较多的有铸铁管、钢管、聚乙烯管、尼龙管、碳素管等，可以根据需要选用。
单芯电缆穿金属管时要注意涡流的影响。
3、排管要注意什么？在什么情况下采用?
排管敷设主要用于线路较多，路由比较集中的区域，相对来说，放管比较方便，且更节省材料。
问题1室外排管敷设电缆，是一排管，一电缆，还是多电缆可共一排管？
答：每管宜只穿1根电缆。
除发电厂、变电所等重要性场所外，对一台电动机所有回路或
同一设备的低压电动机所有回路，可在每管合穿不多于3根电力电缆或多根控制电缆。
详
见GB 50217-2007 P32 544 。
问题2排管敷设深度不够，怎么办?
（问题补充：在不到1m厚度的地上如何做电缆排管埋设？下面是地下室，地下室顶板只有70、80公分厚，井深都达到1.3米？）
答：如在没有车辆通行的区域，埋深不小于0.5m （电缆规范要求0.5m，民规要求是0.7m，
这里以电缆规范为准）。
如果有较多车辆通行，则可以在排管上加保护板。
或者改用厚壁钢管敷设或采用电缆沟。
如果地下室顶板只有70~80公分的覆土，井深要做到 1.3m是要顶板
降板的，不过这个意义不大，因为电缆井的排水问题很难解决，也很少有人重视。
问题3强电排管与弱电管，敷设问题?
（问题补充：有一个厂区的外线，有十几根低压强电电缆，另外还有弱电（电视、电话、网络）电缆，强电电缆大于8根了，不能用直埋了，我采用了排管敷设。
可现在有一个问题，
就是弱电也是穿管敷设的，那么强电管与弱电管能排在一直吗？）
答：尽量不要排在一起，做小市政的时候尽量将强弱电管设置在道路的两侧。
如果偶尔有交叉等，建议按照规范间距要求实施。
可以参考一下图集，比如地下通信线缆敷设05X101-2
问题4室外电缆混凝土排管敷设?
（问题补充：在画总图时，应甲方要求所有室外电缆均采用混凝土排管敷设。
查阅图集
（94D164）后发现有以下几个问题：
1.由于受现场其它管线的影响，电缆排管工作人孔井除直线井外，其余均不能按照图集上
所示尺寸大小，
不知有何合理解决方案？
2.关于人孔井内排水问题。
按民规要求，人孔井内需设集水坑，但不知采取何种方法集中排水。
3.人孔井间距按规范要求为150m，而图集是50m。
不知以哪一种为准，还是有其它规定。
4.是否还有其它图集可参考，除了标准井之外，是否可以自己设计井的形状与大小。
5.此种敷设方式在设计与施工时需要注意哪些事项。
）
答：
1、可以根据需要设计非标井；
2、井孔内的排水，如果有条件设置排水泵的，应设置排水泵，如果没有办法设置排水泵的，在集水坑底部设置溢水孔，不要用混凝土封死，让水自然渗透也可以，不过要看当地的地下水水位的；
4、个人认为，小市政的配电没有必要按照图集要求去做井，非标即可；
5、混凝土排管没有做过，但请参考GB50217-2007 P32 5.4.6条关于使用排管的注意事项要求。
3、人孔井的间距通常我是按照50~70来考虑的;
4、电缆沟敷设要注意什么？在什么情况下采用?
电缆沟敷设要注意，不同电压等级的电缆要分不同的支架设置，电缆沟本身要注意排水措施。
并考虑防止老鼠等小动物进入的措施。
问题1多少根电缆才需要用电缆沟敷设?
答：根据措施2009 6.10节8根以下建议采用直埋，8~12根建议采用排管，12~18根建
议采用电缆沟，18根以上建议采用电缆隧道。
”这些都是建议性的，接合实际工程参考即可，没有那么固定。
至于电缆沟和电缆隧道，并不是根数的区别，是维护和重要性的区别。
主要是看工程条件、环境特点和电缆类型数量等因素，以及满足运行可靠、便于维护和技术
经济合理的要求选择，不确定是否有强制性的指标要求。
具体方案确定可以参考
GB50217-2007 P28 5.2 节的相关内容。
问题2电缆沟敷设的电缆载流量怎样计算?
答: 网友1:（按照桥架敷设来考虑，考虑到桥架在空气中，而电缆沟中有盖板，去降容系数0.96。
）网友2:（载流量的相关系数可以参考GB T16895.15-2002《建筑物电气装置第5部分第
523节布线系统载流量》，个人认为，按照梯架的系数来考虑较合适。
）
问题3高压电缆敷设，电缆沟有深度要求吗？
答：没有什么要求，电缆沟深度是根据你的电缆数量及电缆种类的数量来决定，比如说有控制电缆，低压动力电缆，高压动力电缆，一般就会设置三层，一般每层之间的间距为250~300，这样来决定高度。
问题4母线槽能否沿电缆沟内敷设？
（问题补充：一工程，高层医院，要省钱，选用油浸变压器在室外安装，离本建筑15（中间包括6米道路）米，低压配电室设在医院地下，为节省投资，我想用母线槽（载流3000A）沿电缆沟敷设至建筑屋地下配电室，不知可行否？）
答：采用满足相应IP等级要求的密集型母线应该是可以的，比如西门子就有可以敷设在水
下工作的母线。
不过采用密集母线的成本会比较高，需要综合考虑选用干变和采用母线哪个
更好一些，个人建议采用干式变压器，放在室内。
维护的工作量会小一些，而且故障率也会
低一些。
问题5多少根电缆，在电缆沟内敷设可以不设支架？
答：一般都是要支架的，如果没有支架，电缆沟内电缆维护会比较麻烦。
如果项目不大，且
电缆数量不多，不设也无妨，不过散热条件会差一些，而且如果沟内有水的话对电缆也有影
响。
问题6高、低压电缆能否共用电缆沟敷设?
（问题补充：室外电缆沟，沟宽1200mm，两侧支架，一侧走10KV高压电缆，另一侧敷设
1KV级低压电缆和控制电缆，请问是否符合规范？需注意些什么事项？）
答：可以共电缆沟敷设，具体要求可以看GB 50217-2007 P24 5.1.3 、5.1.4条的要求。
问题7电缆沟与道路平行，敷设的间距是多少？
答：这个主要是考虑电缆沟盖板的受力，如果受力没有问题，也没有什么问题。
一般设置在
人行道上或者机动车不经过的地方。
问题8电缆在电缆沟内敷设时要用铠装电缆吗?
（问题补充：技术措施上说：电缆在电缆沟或电缆隧道内明敷设时，应考虑选用有防蚁，防鼠害功能的钢带铠装塑料外护套类型的电缆。
但规范上好像又没明确说明这点吧！可不可以不用带铠装的呢？）答：直埋电缆都没有强制要求采用铠装，电缆沟就更没有了。
根据不同环境要求不一样，（假
如本地区老鼠活动猖獗，建议铠装）一般没有强制要求。
问题9电缆沟内，强电电缆与弱电电缆，在同侧支架上分层敷设时，最小距离是多少? 答：把弱电的电缆用金属板隔开，同时把金属板接地！最好，在最上层的支架上垫铁板（或金属槽盒），铁板接地，弱电电缆放在铁板上（槽盒内）。
