沟槽管道安装工法
沟槽式管道连接施工工艺
沟槽式管道安装施工工艺１范围本施工工艺适用于消防和一般工业建筑的给水管道（镀锌碳素钢管）安装工程。
２施工准备２.１材料要求：２.１.１镀锌碳素钢管及沟槽管件的规格应符合设计压力要求，管壁镀锌均匀，内外光滑整洁，无锈蚀、无飞刺；橡胶密封圈不得有气孔、裂缝、重皮和接缝，管材及管件均应有出厂合格证。
２.１.２阀门的规格型号应符合设计要求；阀体铸造规矩，表面光洁，无裂纹、开关灵活，关闭严密，填料密封完好无声了渗漏，手轮完整无损坏，有出厂合格证。
２.２主要机具：２.２.１机械：砂轮锯、台钻、电锤、手电钻、电焊机、压槽机、开孔钻、电动试压泵等。
２.２.２工具：管钳、压力钳、手工锯、手锤、活扳手、改锥、气焊工具、捻凿等。
２.２.３量具：水平尺、刚卷尺、线坠、卡尺、小线、压力表等。
２.３作业条件：２.３.１根据施工方案安排好适当的施工现场（大约２米宽、７、８米长的平整水泥场地）、工作棚、料具库，在管道层、地下室、地沟内操作时，要接通照明灯。
２.３２配合土建施工进度做好各项预留孔洞、管槽。
稳载各种型钢托、吊卡架及预埋套管。
２.３３在各项预制加工项目进行前要根据安装测绘草图及材料计划，将需要材料、设备的规格型号、质量、数量确认合格并准备齐全，运到现场（沟槽式弯头、大小头均为两头有凹槽的管件，配两个卡箍套和两个橡胶密封圈；沟槽式三通（等径、异径）为三头有凹槽的管件，配三个卡箍套和三个橡胶密封圈，其三通口为丝口的配两个卡箍套和两个橡胶密封圈；管道与管道的连接配一个卡箍套和一个橡胶密封圈）。
３操作工艺３.１工艺流程：３.２安装准备：压槽机分为联轴电机、压槽器、液压装置、三脚支撑平台和管架平台，压槽机应按照安装说明或在专业人员的指导下进行组装，组装完毕后检查机器是否运转正常，最重要的一点是保证压槽机与管架平台的水平度、一致性。
３.３管道预制加工：３.３.１断管：管子下料前应根据图纸尺寸核实无误方可进行测量下料，在选好的管材上画线，将管材放在砂轮锯卡钳上，对准画线卡牢，进行断管。

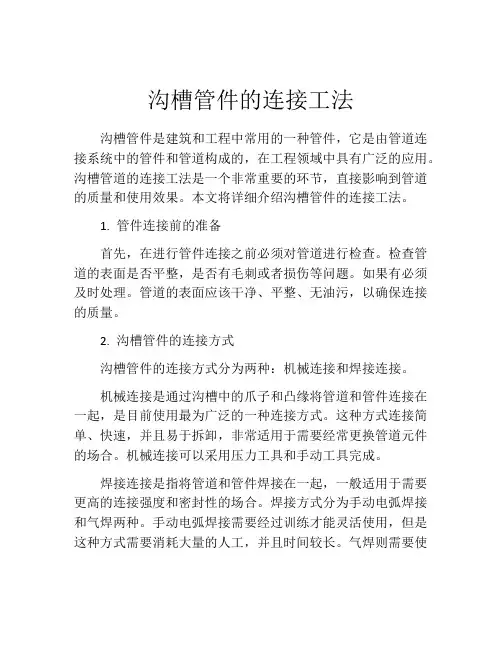

沟槽管件的连接工法
沟槽管件的连接工法沟槽管件是建筑和工程中常用的一种管件，它是由管道连接系统中的管件和管道构成的，在工程领域中具有广泛的应用。
沟槽管道的连接工法是一个非常重要的环节，直接影响到管道的质量和使用效果。
本文将详细介绍沟槽管件的连接工法。
1. 管件连接前的准备首先，在进行管件连接之前必须对管道进行检查。
检查管道的表面是否平整，是否有毛刺或者损伤等问题。
如果有必须及时处理。
管道的表面应该干净、平整、无油污，以确保连接的质量。
2. 沟槽管件的连接方式沟槽管件的连接方式分为两种：机械连接和焊接连接。
机械连接是通过沟槽中的爪子和凸缘将管道和管件连接在一起，是目前使用最为广泛的一种连接方式。
这种方式连接简单、快速，并且易于拆卸，非常适用于需要经常更换管道元件的场合。
机械连接可以采用压力工具和手动工具完成。
焊接连接是指将管道和管件焊接在一起，一般适用于需要更高的连接强度和密封性的场合。
焊接方式分为手动电弧焊接和气焊两种。
手动电弧焊接需要经过训练才能灵活使用，但是这种方式需要消耗大量的人工，并且时间较长。
气焊则需要使用乙炔焊接设备和氧气压力机，适用于比较大的管道和管件的焊接。
3. 管件的安装管件的安装是管道工程的基础工作之一，需要注意以下几点：（1）在拆卸稳定和牢固的管件之前应该使用止漏膏进行包装保护。
（2）不同种类的管件应该用专门的工具进行安装，以保证连接质量。
（3）管件的安装需要垂直安装或按照指定的角度进行安装，以确保管道的顺畅运行。
（4）管道在安装时应保持水平稳定，并且不应有任何扭曲或者拐角区域。
（5）管件安装时应该避免使用力量过大的方法，容易导致管道的损坏。
4. 管件的检查和修复在管道使用过程中，管道连接处可能会发生裂纹或损伤，导致漏水或者出现其他问题。
这时候我们需要对管道的连接进行检查和修复。
（1）检查管道连接处，是否有漏水或出现其他异常情况。
（2）针对问题进行修复，可以使用修复装置和更换新的管件进行修复。
沟槽式管道安装施工工法
沟槽式管道安装施工工法1 前言沟槽式管道是我国在20世纪90年代研制开发的一种新型管道,是在管材、管件等管道接头部位加工成环形沟槽,用卡箍件、橡胶密封圈和紧固件等组成的套筒式快速连接管道。
为了能更正确、合理地安装沟槽式管道，使管道安装工程做到技术先进、经济合理、安全适用、便于施工、确保质量，结合中山医院门急诊医疗综合楼、上海银行大厦、上海第一人民医院松江新院病房楼等多项工程沟槽式管道安装、应用的实践经验，编制了本工法。
2 工法特点沟槽式管道安装工艺具有不破坏镀锌管道锌层、施工快捷、密封性好、便于拆卸等优点,因此,在管道安装工程中得到了广泛的推广和应用。
本工法对管材切割、管道沟槽、支管开孔、管道连接支、吊架安装等作了详细的规定，便于操作人员进行沟槽式管道的施工。
根据本工法施工，可以保证管道的施工质量，确保工程的使用功能。
3 适用范围本工法适用于新建、扩建、改建的建筑物内部，DN20～DN600采用沟槽式连接的、温度不超过800C的生活和生产冷、热水及消防给水等钢管工程。
4 工艺原理沟槽式管道安装时，首先对需要连接的管道采用专门的滚槽机加工成环形沟槽后,然后在相邻管端套上橡胶密封圈，再用拼合式卡箍件、C型橡胶密封圈和紧固件组成的拼装接头进行拼合式快速连接，完成管道安装。
沟槽连接示意见图1-2。
5 施工工艺流程（见图3）：图3 沟槽式管道安装工艺流程图6 操作要点6.1 管材切割和预加工6.1.1 管材切割前应按配管图先标定管子外径，其外径误差和壁厚误差应在允许公差范围内。
6.1.2 管道切割应采用机械方法。
切口表面应平整，无裂缝、凹凸、缩口、熔碴、氧化物，并打磨光滑。
6.1.3 当管端沟槽加工部位的管口不圆整时应整圆，壁厚应均匀，表面的污物、油漆、铁锈、碎屑等应予清除。
6.2 滚槽机滚压成型的沟槽应符合下列要求：（l）管端至沟槽段的表面应平整，无凹凸、无滚痕。
（2）用滚槽机对管材加工成型的沟槽，不得损坏管子的镀锌层及内壁各种涂层和内衬层。
沟槽连接管道安装工艺
沟槽连接管道安装工艺
本文档旨在介绍沟槽连接管道的安装工艺。
以下是安装过程的步骤和要求。
步骤一：准备工作
1. 确定沟槽位置和尺寸，确保满足设计要求。
2. 清理沟槽，确保内部干净并无杂物。
3. 检查连接管道的材料和尺寸是否符合规格要求。
步骤二：安装预制管道
1. 将预制管道从中取出，并检查其尺寸和外观，确保无损坏或异物。
2. 依据设计要求，进行预制管道的定位和定线。
3. 使用适当的工具和方法，将预制管道安装到沟槽中。
4. 检查安装位置和角度，确保与设计要求一致。
步骤三：连接管道
1. 连接管道之前，确保端面清洁并无锈蚀。
2. 使用合适的连接方法，将管道连接器紧固到管道端面。
3. 使用扭矩扳手或其他适当工具进行紧固，确保连接牢固且密封。
步骤四：测试和检查
1. 完成管道安装后，进行压力测试和泄漏检查。
2. 根据设计要求，施加适当的压力并监测管道系统的泄漏情况。
3. 如发现泄漏或其他问题，及时进行修复或更换。
步骤五：清理和整理
1. 完成安装后，清理工作场地，确保无杂物和垃圾。
2. 将多余的材料和工具妥善存放或处理。
3. 整理和归档相关文件和记录。
以上是沟槽连接管道安装的一般工艺步骤。
在执行过程中，请
严格遵守安全操作规程和相关法规要求。
沟槽式管道安装施工工法
沟槽式管道安装施工工法1 前言沟槽式管道是我国在20世纪90年代研制开发的一种新型管道,是在管材、管件等管道接头部位加工成环形沟槽,用卡箍件、橡胶密封圈和紧固件等组成的套筒式快速连接管道。
为了能更正确、合理地安装沟槽式管道，使管道安装工程做到技术先进、经济合理、安全适用、便于施工、确保质量，结合中山医院门急诊医疗综合楼、上海银行大厦、上海第一人民医院松江新院病房楼等多项工程沟槽式管道安装、应用的实践经验，编制了本工法。
2 工法特点沟槽式管道安装工艺具有不破坏镀锌管道锌层、施工快捷、密封性好、便于拆卸等优点,因此,在管道安装工程中得到了广泛的推广和应用。
本工法对管材切割、管道沟槽、支管开孔、管道连接支、吊架安装等作了详细的规定，便于操作人员进行沟槽式管道的施工。
根据本工法施工，可以保证管道的施工质量，确保工程的使用功能。
3 适用范围本工法适用于新建、扩建、改建的建筑物内部，DN20～DN600采用沟槽式连接的、温度不超过800C的生活和生产冷、热水及消防给水等钢管工程。
4 工艺原理沟槽式管道安装时，首先对需要连接的管道采用专门的滚槽机加工成环形沟槽后,然后在相邻管端套上橡胶密封圈，再用拼合式卡箍件、C型橡胶密封圈和紧固件组成的拼装接头进行拼合式快速连接，完成管道安装。
沟槽连接示意见图1-2。
5 施工工艺流程（见图3）：图3 沟槽式管道安装工艺流程图6 操作要点6.1 管材切割和预加工6.1.1 管材切割前应按配管图先标定管子外径，其外径误差和壁厚误差应在允许公差范围内。
6.1.2 管道切割应采用机械方法。
切口表面应平整，无裂缝、凹凸、缩口、熔碴、氧化物，并打磨光滑。
6.1.3 当管端沟槽加工部位的管口不圆整时应整圆，壁厚应均匀，表面的污物、油漆、铁锈、碎屑等应予清除。
6.2 滚槽机滚压成型的沟槽应符合下列要求：（l）管端至沟槽段的表面应平整，无凹凸、无滚痕。
（2）用滚槽机对管材加工成型的沟槽，不得损坏管子的镀锌层及内壁各种涂层和内衬层。

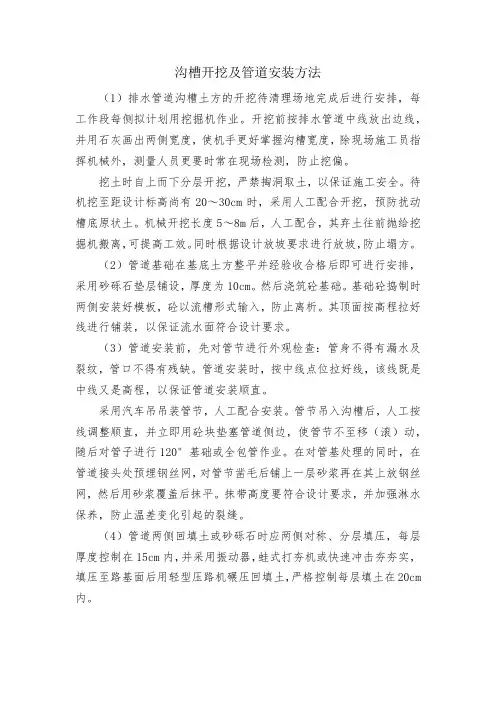

沟槽开挖及管道安装方法
沟槽开挖及管道安装方法（1）排水管道沟槽土方的开挖待清理场地完成后进行安排，每工作段每侧拟计划用挖掘机作业。
开挖前按排水管道中线放出边线，并用石灰画出两侧宽度，使机手更好掌握沟槽宽度，除现场施工员指挥机械外，测量人员更要时常在现场检测，防止挖偏。
挖土时自上而下分层开挖，严禁掏洞取土，以保证施工安全。
待机挖至距设计标高尚有20～30cm时，采用人工配合开挖，预防扰动槽底原状土。
机械开挖长度5～8m后，人工配合，其弃土往前抛给挖掘机搬离，可提高工效。
同时根据设计放坡要求进行放坡，防止塌方。
（2）管道基础在基底土方整平并经验收合格后即可进行安排，采用砂砾石垫层铺设，厚度为10cm。
然后浇筑砼基础。
基础砼捣制时两侧安装好模板，砼以流槽形式输入，防止离析。
其顶面按高程拉好线进行铺装，以保证流水面符合设计要求。
（3）管道安装前，先对管节进行外观检查：管身不得有漏水及裂纹，管口不得有残缺。
管道安装时，按中线点位拉好线，该线既是中线又是高程，以保证管道安装顺直。
采用汽车吊吊装管节，人工配合安装。
管节吊入沟槽后，人工按线调整顺直，并立即用砼块垫塞管道侧边，使管节不至移（滚）动，随后对管子进行120°基础或全包管作业。
在对管基处理的同时，在管道接头处预埋钢丝网，对管节凿毛后铺上一层砂浆再在其上放钢丝网，然后用砂浆覆盖后抹平。
抹带高度要符合设计要求，并加强淋水保养，防止温差变化引起的裂缝。
（4）管道两侧回填土或砂砾石时应两侧对称、分层填压，每层厚度控制在15cm内，并采用振动器，蛙式打夯机或快速冲击夯夯实，填压至路基面后用轻型压路机碾压回填土，严格控制每层填土在20cm 内。
高密度聚乙烯(HDPE)排水管道沟槽连接施工工法
高密度聚乙烯（HDPE）排水管道沟槽连接施工工法高密度聚乙烯（HDPE）排水管道沟槽连接施工工法一、前言高密度聚乙烯（HDPE）排水管道广泛应用于城市排水系统中，它具有耐腐蚀性好、寿命长、施工方便等特点。
沟槽连接是该工法的一种施工方式，在施工过程中能够有效实现管道的连接和固定。
本文将对高密度聚乙烯（HDPE）排水管道沟槽连接施工工法进行详细介绍。
二、工法特点高密度聚乙烯（HDPE）排水管道沟槽连接施工工法具有以下特点：1. 灵活性强：使用高密度聚乙烯（HDPE）材料制作的排水管道具有较好的柔韧性，能够适应各种复杂的地下环境和地形要求。
2. 快速施工：沟槽连接施工工法不需要使用大型机械设备，仅需少量人力就能完成，加快了施工速度。
3. 施工成本低：与传统的混凝土排水管道相比，高密度聚乙烯（HDPE）排水管道沟槽连接施工工法的材料和人力成本都较低，节约了施工成本。
4. 耐腐蚀性好：高密度聚乙烯（HDPE）材料具有较好的耐腐蚀性，能够在恶劣的环境中长期使用而不受腐蚀。
三、适应范围高密度聚乙烯（HDPE）排水管道沟槽连接施工工法适用于以下场景：1. 城市排水系统：可以用于城市排水系统中的雨水排放、生活污水排放等。
2. 工业排水系统：适用于工业生产过程中的废水、污水排放等。
3. 农田排水系统：适用于农田排水系统中的农田灌溉排水等。
四、工艺原理高密度聚乙烯（HDPE）排水管道沟槽连接施工工法的基本原理是通过对施工工法与实际工程之间的联系、采取的技术措施进行具体的分析和解释，从而让读者了解该工法的理论依据和实际应用。
五、施工工艺高密度聚乙烯（HDPE）排水管道沟槽连接施工工法的施工过程如下：1. 沟槽开挖：根据设计要求，在地面上开挖相应的沟槽。
2. 沟槽整理：对沟槽的底部进行平整和清理，确保没有杂物和尖锐物体。
3. 管道安装：在沟槽中安装高密度聚乙烯（HDPE）排水管道，并进行连接。
4. 稳定固定：使用石头、沙土等材料将管道固定住，防止泥沙和杂物进入管道。
沟槽连接管道施工工艺
沟槽连接管道施工工艺公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]沟槽连接管道施工工艺沟槽连接件是一种新型的钢管连接方式，具有很多优点。
自动喷水灭火系统设计规范提出，系统管道的连接应采用沟槽式连接件或丝扣、法兰连接；系统中直径等于或大于100mm的管道，应分段采用法兰或沟槽式连接件连接。
现将具体施工方法介绍如下。
一、工艺流程安装准备一滚槽一开孔，安装机械三通、四通一管道安装一系统试压。
二、安装准备1.检查开孔机、滚槽机、切管机，确保安全使用。
2.材料、工具的准备，包括管材、钢卷尺、扳手、游标卡尺、水平仪、润滑剂、木榔头、脚手架等。
3.按设计要求装好待装管子的支吊架。
三、滚槽1.用切管机将钢管按需要的长度切割，用水平仪检查切口断面，确保切口断面与钢管中轴线垂直。
切口如果有毛刺，应用砂轮机打磨光滑。
2.将需要加工沟槽的钢管架设在滚槽机和滚槽机尾架上，用水平仪抄平，使钢管处于水平位置。
3.将钢管加工端断面紧贴滚槽机，使钢管中轴线与滚轮面垂直。
4.缓缓压下。
千斤顶，使上压轮贴紧钢管，开动滚槽机，使滚轮转动一周，此时注意观察钢管断面是否仍与滚槽机贴紧，如果未贴紧，应调整管子至水平。
如果已贴紧，徐徐压下千斤顶，使上压轮均匀滚压钢管至预定沟槽深度为止。
5.停机，用游标卡尺检查沟槽深度和宽度，确认符合标准要求后，将千斤顶卸荷，取出钢管。
四、开孔。
安装机械三通、四通1.在钢管上弹墨线，确定接头支管开孔位置。
2.将链条开孔机固定于钢管预定开孔位置处。
3.启动电动机，转动手轮，使钻头缓慢靠近钢管，同时在开孔钻头处添加润滑剂，以保护钻头，完成在钢管上开孔。
4.停机，摇动手轮，打开链条，取下开孔机，清理钻落金属块和开孔部位残渣，并用砂轮机将孔洞打磨光滑。
5.将卡箍套在钢管上，注意机械三通应与孔洞同心，橡胶密封圈与孔洞间隙均匀，紧固螺栓到位。
6.如为机械四通，开孔时一定要注意保证钢管两侧的孔同心，否则当安装完毕，可能导致橡胶圈破裂，且影响过水面积。
管道沟槽连接标准做法..
管道沟槽连接标准做法管道沟槽连接是在管道接头部位采用专门的滚槽机加工成环形沟槽后,在相邻管端套上橡胶密封圈，用拼合式卡箍件、C型橡胶密封圈和紧固件等组装成的套筒式快速连接。
沟槽连接具有安装快速、简易、安全、可靠、经济、免电焊、无污染等优点，且节省人工、人工机械费的开支，并可在运行中吸收管道噪音、震动传播及热胀冷缩，便于管道维护、保养、不受安装场所的限制特点。
沟槽式管道一般适用于温度不超过80℃的生活和生产给排水、消防、空调等管道工程。
沟槽式管道连接施工程序主要包括：1、施工准备；2、卡箍的检查、试验、试压；3、沟槽式施工过程；4、开孔式产品施工过程；5、系统检验。
一、施工准备1 经规定程序审批的设计图纸和其他技术文件齐全；2 批准的施工方案或施工组织设计和配管图已进行技术交底；3 工程用管材、沟槽接头和沟槽管件等管道组合件、管道支承件，施工力量，水、电供应以及电动切管机、电动压槽机、开孔器、试压设备等机具已准备就绪，能进行正常施工并符合质量要求；4 对施工人员已进行沟槽连接方式的技术培训。
二、卡箍等配件的抽查、试验、试压1、C 型密封圈主要是C 型可形成三重反应式密封。
管道内流体的压力越大，接头的压力越大，接头的密封性越好，沟槽式管接头分为钢性接头和挠性接头。
刚性接头利用卡箍的错口将管子紧紧系住，使得管子连接管道的作用，安装后不产生挠度。
挠性接头的卡箍内缘嵌入管道时，设计成有一定的间隙，使得管道连接后允许产生一定的轴向位移和侧向编转。
2、接头及管件外观质量检查。
沟槽式管接头多采用球墨铸铁材料，不易生锈、强度高、韧性好、延伸性好，还具有较强的防震吸震性能。
铸件不应有影响机械性能的气孔、砂眼、夹渣冷隔和裂纹等铸造缺陷，管件内外表面应经涂漆处理，漆膜厚度为15μm～30μm，漆墨应光滑均匀、牢固，不允许存在直径大于2mm的漆块堆集。
对用于饮水的接头及管件，按饮用水标准要求对其表面采用食品级涂覆。
3、负压密封性和漏气速率检查。
管道沟槽施工方案
管道沟槽施工方案管道沟槽施工方案一、施工概述管道沟槽施工是指按照设计要求，在地面或地下开挖沟槽，安装管道，并对其进行保护和修复的一系列施工工作。
施工方案包括施工任务、施工方法、施工组织、材料设备、安全措施等内容。
二、施工任务1. 按照设计要求确定沟槽的位置、尺寸和深度。
2. 开挖沟槽，包括掏土、清理、整平等工作。
3. 进行管道的安装，包括管道的连接、固定和封堵等工作。
4. 进行管道的保护和修复，包括铺设管道保护层、填充填筑等工作。
5. 清理施工现场，包括清理垃圾、平整地面等工作。
三、施工方法1. 掏土方法：采用手工或机械设备进行掏土，根据施工现场条件和管道尺寸选择适当的掏土方法。
2. 管道安装方法：根据管道材质和尺寸选择合适的连接方法，如焊接、承插连接等，并采用支架和吊具进行固定。
3. 管道保护方法：铺设管道保护层，选用耐压、耐磨、耐酸碱的材料，并在管道两侧填充填筑土。
4. 施工现场清理方法：将施工现场的垃圾清理干净，对地面进行平整处理。
四、施工组织1. 组织相应的施工人员，包括掏土工、管道安装工、保护工、清理工等，根据施工任务确定人员数量。
2. 对施工人员进行培训，提高其安全意识和技术水平。
3. 组织施工材料和设备，包括掏土设备、焊接设备、保护材料等，确保施工顺利进行。
4. 制定施工计划，安排施工进度，确保按时完成施工任务。
五、材料设备1. 掏土设备：根据施工现场条件和土质选择适当的掏土设备，如挖掘机、推土机等。
2. 管道材料：根据设计要求选择适当的管道材料，如钢管、塑料管等。
3. 管道连接材料：根据管道材质选择适当的连接材料，如焊条、承插等。
4. 保护材料：选择耐压、耐磨、耐酸碱的保护材料，如橡胶板、混凝土等。
5. 施工工具：如焊接机、剪刀、扳手等，根据施工需要配备相应的施工工具。
六、安全措施1. 对施工人员进行安全教育和培训，提高其安全意识和技能。
2. 设置施工现场警示标志，保证施工区域的安全。
管道施工中沟槽连接施工工法(2)
管道施工中沟槽连接施工工法管道施工中沟槽连接施工工法一、前言管道工程是土木工程中重要的一项工作，涉及到水、油、气等重要的资源传输和供应。
而沟槽连接是管道施工的一种关键工法，它能够确保管道连接的牢固性和密封性，为管道的正常运行提供保障。
本文将介绍沟槽连接施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析，并给出一个工程实例。
二、工法特点1. 灵活性：沟槽连接工法适用于各种管道类型和材料，如水泥管、钢管、铸铁管等。
2. 易于施工：沟槽连接施工工法不需要特殊的设备和技术，施工人员只需进行简单的操作即可完成连接。
3. 耐久性：沟槽连接工法确保了管道连接的牢固性和密封性，能够适应各种工况和环境要求，具有较长的使用寿命。
三、适应范围沟槽连接施工工法适用于各种土建工程中的管道施工，包括市政工程、工业设施、建筑工程等。
四、工艺原理沟槽连接工法主要是通过管道的橡胶密封圈和沟槽连接件的配合，实现管道的牢固连接和密封。
在施工过程中，通过对沟槽连接件和管道的处理，确保连接的可靠性和密封性。
五、施工工艺1. 沟槽准备：根据设计要求和实际工程情况，挖掘符合管道和沟槽连接件尺寸要求的沟槽。
2. 管道安装：将管道放入沟槽中，并进行正确的位置调整和固定。
3. 沟槽连接件安装：根据设计要求，安装合适的沟槽连接件，并确保连接件与管道之间的配合良好。
4. 密封处理：利用橡胶密封圈等密封材料，对连接部位进行密封处理，以确保连接的密封性。
六、劳动组织沟槽连接工法需要合理的劳动组织，包括施工人员的组织安排、工作流程的科学规划等。
同时，需要保证施工作业的人员安全和施工质量的要求。
七、机具设备沟槽连接工法需要使用一些机具设备，包括挖土机、起重机、锤子、扳手等。
这些机具设备的特点、性能和使用方法需要根据具体施工情况来选择和配置。
八、质量控制在沟槽连接工法中，质量控制是确保连接牢固性和密封性的关键。
通过对连接部位进行严格的质量检查和测试，确保施工过程中的质量达到设计要求。
沟槽连接管道的施工工法
沟槽连接管道的施工工法沟槽连接管道的施工工法一、前言为确保沟槽连接管道的施工质量和安全性，本文将详细介绍沟槽连接管道的施工工法，包括工程准备、沟槽开挖、管道安装与连接、回填及保护等环节。
在施工过程中，必须严格按照相关规范和标准操作，保证工程质量。
二、工程准备1.施工前的准备工作在施工前，需对工程进行全面的勘察与设计，对沟槽连接管道的布局、尺寸、管材等进行详细规划。
同时，还需准备好相关施工设备、材料和人员。
2.安全措施在施工过程中，必须严格遵守相关安全规定。
施工现场应设置明显的警示标志，同时安排专人负责安全监管，确保施工人员的人身安全。
三、沟槽开挖1.测量与标定在进行沟槽开挖前，需进行准确的测量与标定工作，确定沟槽的长度、宽度和深度，并进行标志。
2.开挖过程按照设计要求，使用机械设备进行沟槽的开挖工作。
开挖过程中要注意避免破坏周围已有的地下设施，并保持沟槽的坡度与平整度。
四、管道安装与连接1.管道铺设根据设计要求，在沟槽中进行管道的铺设工作。
确保管道的长度、位置、坡度等符合设计要求。
2.连接工艺根据管道类型和连接方式，采用相应的连接工艺进行连接，如焊接、螺纹连接等。
连接时要注意严格遵守操作规程，确保连接的牢固性和密封性。
五、回填及保护1.回填材料的选择根据设计要求和地质条件，选择合适的回填材料进行填充，包括砂、石、土等。
2.回填工艺按照工程要求，采取适当的回填工艺进行回填，保证管道的稳定性和安全性。
3.保护措施在回填完成后，需进行相应的保护措施，如设置护坡、护栏等，以确保管道的正常运行和使用寿命。
六、本文档所涉及附件本文档所涉及的附件如下：1.施工图纸；2.工程勘察报告；3.材料清单；4.施工设备清单；5.施工工艺图。
七、本文档所涉及的法律名词及注释本文档所涉及的法律名词及注释如下：1.施工规范：指国家或地方颁布的相关施工规范和标准，如《建筑工程施工质量验收规范》等；2.安全规定：指国家或地方颁布的相关施工安全规定和标准，如《建设项目安全生产管理规定》等；3.操作规程：指施工现场进行工程施工操作时的规范和要求。
沟槽连接管道施工工法
沟槽连接件是一种新型的钢管连接方式，具有很多优点。
自动喷水灭火系统设计规范提出 一、工艺流程安装准备一滚槽一开孔，安装机械三通、四通一管道安装一系统试压。
二、安装准备1.检查开孔机、滚槽机、切管机，确保安全使用。
2.材料、工具的准备，包括管材、钢卷尺、扳手、游标卡尺、水平仪、润滑剂、木榔头、脚手架等 3.按设计要求装好待装管子的支吊架。
三、滚槽1.用切管机将钢管按需要的长度切割，用水平仪检查切口断面，确保切口断面与钢管中轴 2.将需要加工沟槽的钢管架设在滚槽机和滚槽机尾架上，用水平仪抄平，使钢管处于水平位置。
3.将钢管加工端断面紧贴滚槽机，使钢管中轴线与滚轮面垂直。
4.缓缓压下。
千斤顶，使上压轮贴紧钢管，开动滚槽机，使滚轮转动一周，此时注意观察钢管断面 5.停机，用游标卡尺检查沟槽深度和宽度，确认符合标准要求后，将千斤顶卸荷，取出钢管。
四、开孔。
安装机械三通、四通1.在钢管上弹墨线，确定接头支管开孔位置。
2.将链条开孔机固定于钢管预定开孔位置处。
3.启动电动机，转动手轮，使钻头缓慢靠近钢管，同时在开孔钻头处添加润滑剂，以保护钻头，完 4.停机，摇动手轮，打开链条，取下开孔机，清理钻落金属块和开孔部位残渣，并用砂轮机将孔洞 5.将卡箍套在钢管上，注意机械三通应与孔洞同心，橡胶密封圈与孔洞间隙均匀，紧固螺栓到位。
6.如为机械四通，开孔时一定要注意保证钢管两侧的孔同心，否则当安装完毕，可能导致橡胶圈破 五、管道安装、按照先装大口径、总管、立管，后装小口径、分管的原则，在安装过程中，必须按 1.将钢管固定在支吊架上，并将无损伤橡胶密封圈套在一根钢管端部。
2.将另一根端部周边已涂抹润滑剂的钢管插入橡胶密封圈，转动橡胶密封圈，使其位于接口中间部 3.在橡胶密封圈外侧安装上下卡箍，并将卡箍凸边送进沟槽内，用力压紧上下卡箍耳部，在卡箍螺 4.在刚性卡箍接头500mm内管道上补加支吊架。
六、系统试压管道安装完毕，应进行系统试压。
管道沟槽连接施工方法
管道的沟槽连接施工方法
沟槽连接施工工艺：
1、管道的端面一定要与管身成90°，无毛刺，管端50mm范围内光滑整洁。
2、用专用滚槽机压槽。
将需加工沟槽的钢管架设在滚槽机和滚槽机尾架上，用水平仪调整滚槽机尾架使滚槽机与钢管处于水平位置，将钢管端面与滚槽机槽轮挡板端面贴紧，即钢管与滚槽机槽轮挡板端面成900；压槽时应持续渐进。
沟槽标准深度及公差（mm）
3、为使密封圈易于安装，可以先在管道的外面涂一薄层洗涤灵液，做为润滑剂。
4、管道安装的顺序为：
5、因为卡箍连接具有一定的柔性，所以每隔15米要安装一个固
定支架。
6、卡箍连接工艺及工序要求：
（1）检查管端：管道至开槽的外部必须无刻痕，凸起或滚轮印记，保证衬垫的严密性，然后装好衬垫。
（2）润滑：使用一薄层润滑剂或硅润滑剂涂于衬垫凸缘和衬垫的外侧。
（3）连接外端和应用外壳：把管端集合在一起，在槽之间对准衬垫中心，衬垫部分不应延伸到任何一个槽中，然后，用一个螺母和一个拆下的螺栓，在衬垫上变动外壳，并进入两管的槽口中。
（4）插入螺栓：插入剩下的螺栓，使螺母容易上紧，保证螺母栓头进入外壳的凹凸中。
（5）上紧螺栓：轮流的上进螺母，并在角螺栓一垫保持均匀的金属接触，安全的上紧，保证一个刚性的结合。
（6）正确连接完毕后的图片。
沟槽管道施工工艺简介
管道沟槽连接的施工工艺一、工艺流程安装准备-滚槽->开孔安装机械三通、四通->管道安装-〉统试压。
二、安装准备1.检查开孔机、滚槽机、切管机确保安全使用。
2.材料、工具的准备包括管材、钢卷尺、扳手、游标卡尺、水平仪、润滑剂、木榔头、脚手架等。
3.按设计要求装好待装管子的支吊架。
三、滚槽1.用切管机将钢管按需要的长度切割用水平仪检查切口断面确保切口断面与钢管中轴线垂直。
切口如果有毛刺应用砂轮机打磨光滑。
2.将需要加工沟槽的钢管架设在滚槽机和滚槽机尾架上用水平仪抄平使钢管处于水平位置。
3.将钢管加工端断面紧贴滚槽机使钢管中轴线与滚轮面垂直4.缓缓压下。
千斤顶，使上压轮贴紧钢管，开动滚槽机，使滚轮转动一周，此时注意观察钢管断面是否仍与滚槽机贴紧，如果未贴紧，应调整管子至水平。
如果已贴紧，徐徐压下千斤顶，使上压轮均匀滚压钢管至预定沟槽深度为止。
5.停机，用游标卡尺检查沟槽深度和宽度，确认符合标准要求后，将千斤顶卸荷，取出钢管。
四、开孔。
安装机械三通、四通1.在钢管上弹墨线，确定接头支管开孔位置。
2.将链条开孔机固定于钢管预定开孔位置处。
3.启动电动机，转动手轮，使钻头缓慢靠近钢管，同时在开孔钻头处添加润滑剂，以保护钻头，完成在钢管上开孔。
4.停机，摇动手轮，打开链条，取下开孔机，清理钻落金属块和开孔部位残渣，并用砂轮机将孔洞打磨光滑。
5.将卡箍套在钢管上，注意机械三通应与孔洞同心，橡胶密封圈与孔洞间隙均匀，紧固螺栓到位。
6.如为机械四通，开孔时一定要注意保证钢管两侧的孔同心，否则当安装完毕，可能导致橡胶圈破裂，且影响过水面积。
五、管道安装、按照先装大口径、总管、立管，后装小口径、分管的原则，在安装过程中，必须按顺序连续安装，不可跳装、分段装，以免出现段与段之间连接困难和影响管路整体性能。
1.将钢管固定在支吊架上，并将无损伤橡胶密封圈套在一根钢管端部。
2.将另一根端部周边已涂抹润滑剂的钢管插入橡胶密封圈，转动橡胶密封圈，使其位于接口中间部位。
排水涂塑钢管沟槽连接施工方法
排水涂塑钢管沟槽连接施工方法主要包括以下步骤：
1.施工准备：根据图纸现场测量，在选好的管材上进行画线，用
切割机或断管机按线断管。
断管后要将管口断面的铁屑、毛刺清除干净。
2.管道沟槽：采用专用沟槽机进行沟槽，加工沟槽的钢管设在滚
槽机和尾架上，使钢管处于水平，钢管断面应紧贴滚槽机。
沟槽的深度、宽度应符合要求。
3.沟槽连接：将排水涂塑钢管插入沟槽，然后将另一段管道的沟
槽卡在连接处，通过紧固件固定，最后用密封胶圈密封，保证不漏水。
沟槽式管道连接施工方案
沟槽式管道连接施工方案一、施工程序二、施工方法1、安装前准备：沟槽式连接管施工前，要根据图纸列出所需沟槽配件的数量，准备好专用开孔机、专用滚槽机、钢管切割机、待装管边、扳手、游标卡尺、水平仪、润滑剂（肥皂水或洗洁精）、木榔头、安装用人工梯等。
2、滚槽（1）根据图纸尺寸结合现场实际尺寸用切割机将钢管切割至所需尺度，切口应平整，切口处毛刺一股脑用砂轮机打磨。
（2）将需加工沟槽的钢管架设在沟槽机及屋架上。
（3）用水平仪测量钢管水平度，调整钢管使之保持水平。
（4）将钢管端面与滚槽机止面贴紧，使钢管轴线与滚槽机止面呈90度。
（5）启动滚槽机电机，缓慢压下千斤顶，使上压轮均匀滚压钢管，至预留沟槽深度即停机。
（6）用游标卡尺检查沟槽的深度和宽度，确认是符合要求。
（7）千斤顶卸荷，从滚槽机上取下钢管。
3、配件加工（1）安装机械三通、四通的钢管应在与支管连接部位用开孔机开孔。
（2）用链条将开孔机固定于钢管预留开孔处，如一根直管上装配两个以用配件，需拉墨线定位。
（3）启动开孔机，缓慢转动开孔机立柱顶部的手轮，直至钻头完成在钢管上开孔的工作。
在操作过程中，为保护钻头，需适量添加开孔钻头用润滑剂。
（4）清理钻落的金属屑和开孔部位渣，孔洞处毛刺须用砂轮机打磨光滑。
（5）将机械三通、长箍置于钢管孔洞上下，注意机械三通、橡胶密封与孔洞之间沟隙均匀，紧固螺柱到位。
4、管口安装（1）管道安装应遵循先装大口径、总管、主管，后装小口径、分支管的原则。
安装过程中应按顺序安装，避免出现跳装、分段装，以免出现管段之间连接困难和影响管路整体性能。
（2）准备好符合要求的沟槽管段、配件和附件。
（3）将另一根钢管靠近已套上橡胶蜜蜂圈的钢管端口部，两端处应留有一定沟隙，沟隙应符合要求。
（4）将密封圈套上另一根钢管端部，使橡胶密封圈位于接口中间部位，并在其周边涂抹上润滑剂。
（5）检查管道中轴线是否水平。
（6）在接口位置橡胶密封圈外侧安装上、下长箍，并将卡箍凸缘外将上、下卡箍靠紧。
沟槽式管道连接施工方案
沟槽式管道连接施工方案一、施工准备1.1确定施工图纸和设计要求，获取相关施工许可。
1.2组织项目经理、施工队、技术人员等人员，制定详细的施工计划和工作安排。
1.3确定施工现场并划定施工范围，保证施工现场安全。
1.4配备必要的施工设备、材料和工具，包括挖掘机、起重机、焊接设备、工作平台等。
1.5做好现场环境保护和安全措施，确保施工现场整洁、安全。
二、施工工序2.1开挖沟槽按照设计要求和施工图纸，在施工现场挖掘沟槽，同时注意保护周围环境和地下管道。
挖掘深度和宽度应符合设计要求。
2.2安装管道将管道逐段安装到挖掘好的沟槽中，按照设计要求进行排列和连接。
注意管道的水平、垂直和水平线偏差。
2.3进行接头连接根据设计要求，对需要连接的管道进行焊接、螺纹连接等操作。
检查连接接头的质量和紧固度，确保连接牢固，无渗漏。
2.4进行泥浆填充和固定在连接好的管道周围进行泥浆填充，用以固定管道位置和填补沟槽空隙。
同时对泥浆进行压实，确保管道的稳固和不易移动。
2.5进行防腐处理对连接好的管道进行防腐处理，按照设计要求和相关规范进行刷漆、喷涂等操作。
确保管道的防腐性能和使用寿命。
2.6进行管道试验对连接好的管道进行压力试验或水密性试验，确保管道的安全可靠。
试验压力和试验时间应符合设计要求和相关规定。
2.7进行土方回填在管道通过验收后，进行沟槽的土方回填，恢复原来的地面形态。
土方回填需按照设计要求和相关规定进行压实操作。
2.8进行竣工验收在施工完成后，进行工程的竣工验收，包括检查工程质量和符合设计、施工规范等。
验收合格后，方可进行竣工交付。
三、施工安全措施3.1确保施工人员的个人安全，提供合适的个人防护装备，并对施工人员进行安全教育和培训。
3.2在施工现场设置合适的安全警示标志和标牌，明确施工区域和危险区域的界限。
3.3对施工设备、工具和材料进行定期检查和维护，保证其安全可靠的使用。
3.4对施工现场进行定期的安全巡查和检查，及时发现和排除安全隐患。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
沟槽式管道安装时,首先对需要连接的管道采用专门的滚槽机加工成环形沟槽后,然后在相邻管端套上橡胶密封圈,再用拼合式卡箍件、O型橡胶密封圈和紧固件组成的拼装接头进行拼装组合式快速连接,完成管道安装。
沟槽连接示意见图1-2。
５.施工工艺流程(见图３）:
图3 沟槽式管道安装工艺流程图
6．操作要点
沟槽管道安装工法
———————————————————————————————— 作者：
———————————————————————————————— 日期:
高层0年代研制开发的一种新型管道,是在管材、管件等管道接头部位加工成环形沟槽,用卡箍件、橡胶密封圈和紧固件等组成的套筒式快速连接管道。
6.５.4.1进水立管的底部；
6.5.4.２立管接出支管的三通、四通、弯头的部位;
6．5.4．3立管因自由长度较长而需要支承立管重量的部位；
６.５.4．４横管接出支管与支管接头、三通、四通、弯头等管件连接的部位；
６.５.4.５高温管道设置补偿器，需要控制管道伸缩的部位。
6.5．5管道安装时,应及时固定和调整支(吊)架，且不宜使用临时支(吊)架。支(吊)架与管子接触应紧密，滑动支架滑动面应洁净平整，应有防止脱落的设施。
注:本表适用于非保温管道。对保温管道，应按管道上保温材料重量的影响相应缩小吊架的间距。
6.5．3横管吊架(托架）应设置在接头(刚性接头、挠性接头，支管接头）两侧和三通、四通、弯头、异径管等管件上下游连接接头的两侧。吊架(托架)与接头的净间距不宜小于１50mm和大于３0０mm。
6.5.4在管道系统中，应在下列位置固定支架(吊架):
６.4.１.3安装完毕后,检查并确认卡箍件内缘全圆周嵌固在沟槽内。
6．4．2支管接头安装应按符合下列要求:
6.４.2.1在已开孔洞的管道上安装机械三通或机械四通时，卡箍件上连接支管的管中心必须与管道上孔洞的中心对准；
6.4．2.2安装后机械三通、机械四通内的橡胶密封圈,必须与管道上的孔洞同心，间隙均匀;
6．６埋地管道敷设安装
6.６.１在室内外地坪以下的埋地管道,应敷设在原状土层上或地坪经回填夯实后重新开挖的槽内。埋地管道沟槽式管接头、沟槽式管件上的螺栓和螺母应进行防腐处理。
6.6.2埋地管道安装完毕后必须进行水压试验,试验合格后方可回填。
7.材料与设备
7.１沟槽式连接的钢管，可采用镀锌焊接钢管和焊接钢管，镀锌无缝钢管和无缝钢管，不锈钢管等，或内壁涂塑或衬塑的上列各种钢管,并且应符合国家现行有关产品标准的钢管材。
6.2滚槽机滚压成型的沟槽应符合下列要求：
6.2.１管端至沟槽段的表面应平整，无凹凸、无滚痕。
６.2.２用滚槽机对管材加工成型的沟槽，不得损坏管子的镀锌层及内壁各种涂层和内衬层。
6.２.３滚槽时,加工一个沟槽的时间不宜小于表1的要求。
公称直径
DN(mm)
5
０0
６０0
时间
(mｉn)
２
2
2．５
２.5
3
3
7.3连接管道用的卡箍件、管配件和配套的密封圈、紧固件等,必须符合现行行业标准《沟槽式管接头》CＪ／Ｔ156,由专业生产厂配套供应,并具有相应的产品质量监测报告和出厂合格证。
７．４主要机具设备（见表３):
6.４．２．3压紧支管卡箍件至两端面闭合，即刻安装紧固件,应均匀交替拧紧螺栓;
6.5支(吊)架安装
６.５.1支(吊)架的型式、材质、加工尺寸和制造质量等应符合国家现行有关标准的规定,并按设计要求安装牢固,位置正确。
6.5.２支(吊）架的安装应按下列规定进行控制:
6．5.2.１立管支架(管卡)：当楼层高度不大于5m时,每层必须安装１个;当楼层高大于5m时,每层不少于2个。当立管上无支管接出时,支架(管卡)安装高度宜距地面1.20~１.6０m。
6.1管材切割和预加工
6．1.1管材切割前应按配管图先标定管子外径，其外径误差和壁厚误差应在允许公差范围内。
6.１.2管道切割应采用机械方法。切口表面应平整，无裂缝、凹凸、缩口、熔碴、氧化物,并打磨光滑。
６.1.3当管端沟槽加工部位的管口不圆整时应整圆,壁厚应均匀，表面的污物、油漆、铁锈、碎屑等应予清除。
为了能更正确、合理地安装沟槽式管道，使管道安装工程做到技术先进、经济合理、安全适用、便于施工、确保质量，结合中化二建丽泽花苑住宅小区高层建筑、金色长风地块二回迁楼等多项消防工程沟槽式管道安装、应用的实践经验,编制了本工法。
2.工法特点
沟槽式管道安装工艺具有不破坏镀锌管道镀锌层、施工快捷、密封性好、便于维修等优点，因此,在管道安装工程中得到了广泛的推广和应用。
6.5.2.2横管吊架(托架):每一直线管段必须设置1个；直线管段上2个吊架（托架)间的距离不得大于表2的规定。
公称直径
DN(mm)
２
8
~400
45０～60０
刚性接头
2.1０
2.１0
3.OO
3．6５
4.25
5.15
5.７5
７.OO
挠性接头
2.40
3.OＯ
3.６０
4.2０
４．80
５.40
６．00
表２横管吊架(托架）允许间距（m)
７.2镀锌焊接钢管应符合现行国家标准《低压流体输送用镀锌焊接钢管》ＧB／T３091的规定；无缝钢管应符合现行国家标准《输送流体用无缝钢管》GB/T816３的规定；不锈钢管应符合现行国家标准《流体输送用不锈钢无缝钢管》GB／T1４９76的规定；内壁涂塑或衬塑的各种钢管也应符合国家现行有关产品标准的规定．
４
５
6
７
８
10
12
16
表1加工一个沟槽的时间
６．3支管接头的开孔直径应不小于支管外径。
6．4接头连接和安装
6.４．1沟槽式接头安装应符合下列要求:
６.4．１.１在橡胶密封圈的外侧安装卡箍件。必须将卡箍件内缘嵌固在沟槽内，并将其固定在沟槽中心部位；
６.4.1．2压紧卡箍件至端面闭合后,即刻安装紧固件,应均匀交替拧紧螺栓;
本工法对管材切割、管道沟槽、支管开孔、管道连接支、吊架安装等作了详细的规定，便于操作人员进行沟槽式管道的施工。根据本工法施工，可以保证管道的施工质量，确保工程的使用功能。
3．适用范围
本工法适用于新建、扩建、改建的建筑物内部，DＮ2０～ＤN600采用沟槽式连接的、温度不超过800C的生活和生产冷、热水及消防给水等钢管工程。
