波纹管管道工程施工安装工艺

合集下载

HDPE管施工方案

8.1.5 HDPE管道铺设
污水管道采用HDPE双壁波纹管（环刚度≥8KN/m2）橡胶圈接口。

管道基础均采用砂护管基础；
HDPE管敷设：
1、施工工艺
(1)下管前，先清除管坑内杂物，加固基坑旳支撑，排除基坑内旳积水，然后在平基上弹放管道中线，复核平基面标高。

(2) 管材应附有出厂合格证，安装前检查管旳外观质量，不使用有裂缝等现象旳管材。

(3) 根据管径大小和现场状况，采用人力下管和吊车下管相结合。

下管时应将管道排好，然后对线校正，严格控制中线和标高，自下游向上游进行下管，并用中心线法或边线法控制管道旳中线和高程。

下管方式：管径D≤500mm时，采用人力下管；管径
(4) 管道稳定后，应再复核一次流水位旳高程，使管道旳纵坡符合设计规定后方可进行下一工序旳施工。

2、安管旳质量原则
（1）保证项目
管道必须垫稳，管底坡度不得倒流水，管道内不得有泥土、砖石、砂浆、木块等杂物。

（2）检查验收：安管容许偏差及检查措施见表4。

安管容许偏差及检查措施表4。

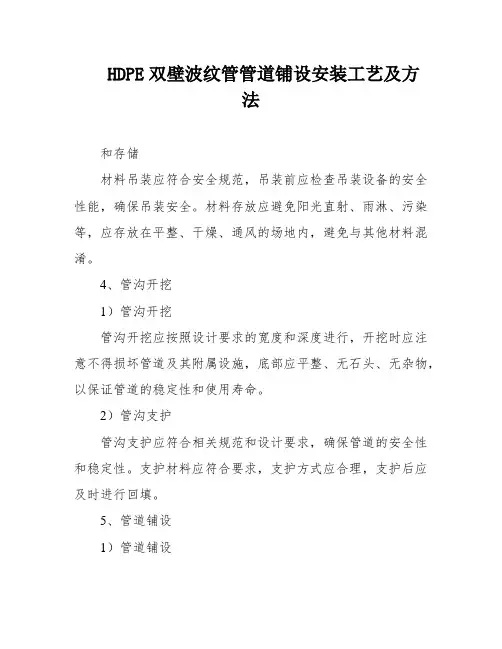

HDPE双壁波纹管管道铺设安装工艺及方法

HDPE双壁波纹管管道铺设安装工艺及方法和存储材料吊装应符合安全规范，吊装前应检查吊装设备的安全性能，确保吊装安全。

材料存放应避免阳光直射、雨淋、污染等，应存放在平整、干燥、通风的场地内，避免与其他材料混淆。

4、管沟开挖1）管沟开挖管沟开挖应按照设计要求的宽度和深度进行，开挖时应注意不得损坏管道及其附属设施，底部应平整、无石头、无杂物，以保证管道的稳定性和使用寿命。

2）管沟支护管沟支护应符合相关规范和设计要求，确保管道的安全性和稳定性。

支护材料应符合要求，支护方式应合理，支护后应及时进行回填。

5、管道铺设1）管道铺设管道铺设应按照设计要求进行，管道应垂直、水平，连接处应严密，不得漏水。

铺设时应避免管道受到损坏，应注意管道的保护。

2）管道连接管道连接应采用承插式连接，连接处应平整、无杂物、无污染，连接时应注意胶圈的正确安装，确保连接处的密封性。

6、回填及压实1）回填及压实回填应按照设计要求进行，回填材料应符合规范要求，回填后应进行压实，以保证管道的稳定性和使用寿命。

2）压实方法压实方法应符合设计要求，压实机械应符合规范要求，压实应分层进行，每层压实后应进行平整，以保证回填材料的密实度和管道的稳定性。

二、泵站出水管道安装泵站出水管道采用无缝钢管DN65，焊接连接。

一）技术准备组织有关技术人员，仔细审阅图纸，做到图纸上有问题提前与设计联系并解决，有关施工标准、验收规范、质检部门及安全部门，档案部门的要求，按技术管理资料、安全管理资料，质量保证资料及验收评定资料三类资料编制或购买各种专用表格，施工前各种表格应备齐。

测量仪器必须有检定证书合格后方可使用，做好技术交底、安全交底，为工程的顺利进行做好准备。

二）管道安装1）管道铺设管道铺设应按照设计要求进行，管道应垂直、水平，连接处应严密，不得漏水。

铺设时应避免管道受到损坏，应注意管道的保护。

2）管道连接管道连接应采用焊接连接，连接处应平整、无杂物、无污染，连接时应注意焊接的质量，确保连接处的牢固性和密封性。

HDPE高密度聚乙烯双壁波纹管安装施工方案

HDPE高密度聚乙烯双壁波纹管安装施工方案一、施工准备1、管道基槽检查验收管道基础开挖后，应采取适当排水措施，防止管槽原土扰动，沟槽如局部超挖或被水浸泡扰动时，应清除余土和被扰动部分，用粗、中砂填设计标高，管腔回填土的密实度要求对铸铁管不应小于90%。

施工要求及质量检查标准：（1）、基础、井室施工要求应满足图纸设计要求。

（2）、在基槽开挖完毕，在用人工挖至基底标高后，应及时要向监理工程师检验签认后方可进行基础施工。

（3）、管身直接搁置在天然地基土或处理地基土上时，管道底土层或处理层夯压密实，并做到管身对弧密贴的弧管座。

（4）、沟槽地基为岩石、半岩石或砾石时，除图纸规定外，管身不能直接搁置在其上，应铺设垫层，管基在岩石地段采用砂基础砂垫层厚300mm。

（5）、管基在回填土地段，管基的密实度要求达到密实度（295%）后垫砂2001nm厚。

（6）、如遇到不良地基应视具体情况进行处理。

（7）、管道及支激与锚定结构，应按图纸设置，并在管道敷设后，试压前修筑和安设。

（8）、管道结构，管径大小、管道接口、安装所用的、工具设备情况，预留管节安装接口工作坑，待管道安装试验合格，经监理部同意后再进行施工。

2、埋设坡度板2.1坡度板埋设的间距，一般为10皿，管道平面及纵向折点和附属构筑物处应根据需要增设一块坡度板。

2.2坡度板距槽底的高度不应大于3m。

人工挖土，一层沟槽坡度板一般应在开槽前埋设，多层沟槽一般应在开挖底层槽前埋没；机械挖土，则在机械挖土后人工清底前埋设。

2.3坡度板应埋设牢固，板顶不应高出地面（设于底层槽者，不应高出槽台面），两端伸出槽边不宜小于30cm。

板的截面一般采用5cmX15cm o2.4施测或校测坡度板时，必须与另一水准点闭合。

图9-2坡度板示意图3、钉高程板坡度板上应钉管线中心钉和高程板，高程板上钉高程钉。

管线中心钉钉在坡度板的顶面。

3.1高程板钉在坡度板的侧面上，应保持垂直，所有高程板宜钉在管道中线的同一侧。

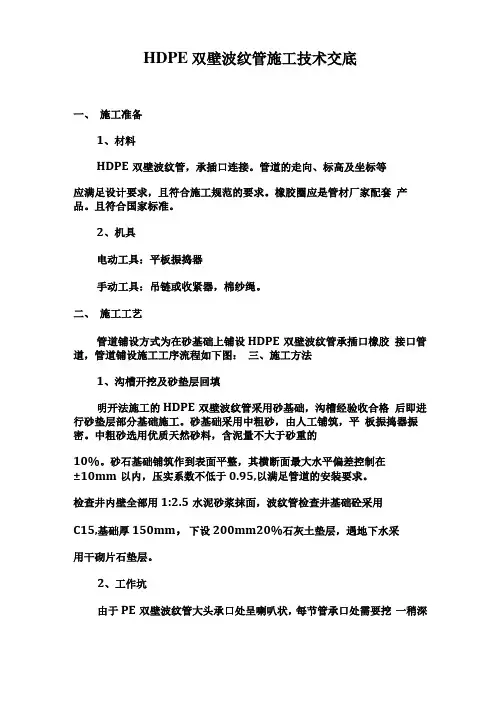

HDPE双壁波纹管施工技术交底大全

HDPE双壁波纹管施工技术交底一、施工准备1、材料HDPE双壁波纹管，承插口连接。

管道的走向、标高及坐标等应满足设计要求，且符合施工规范的要求。

橡胶圈应是管材厂家配套产品。

且符合国家标准。

2、机具电动工具：平板振捣器手动工具：吊链或收紧器，棉纱绳。

二、施工工艺管道铺设方式为在砂基础上铺设HDPE双壁波纹管承插口橡胶接口管道，管道铺设施工工序流程如下图：三、施工方法1、沟槽开挖及砂垫层回填明开法施工的HDPE双壁波纹管采用砂基础，沟槽经验收合格后即进行砂垫层部分基础施工。

砂基础采用中粗砂，由人工铺筑，平板振捣器振密。

中粗砂选用优质天然砂料，含泥量不大于砂重的10%。

砂石基础铺筑作到表面平整，其横断面最大水平偏差控制在±10mm以内，压实系数不低于0.95,以满足管道的安装要求。

检查井内壁全部用1:2.5水泥砂浆抹面，波纹管检查井基础砼采用C15,基础厚150mm，下设200mm20%石灰土垫层，遇地下水采用干砌片石垫层。

2、工作坑由于PE双壁波纹管大头承口处呈喇叭状，每节管承口处需要挖一稍深的工作坑，以便使管子稳平及检查、修找胶圈就位情况。

随安管随挖工作坑，保证工作坑有足够尺寸，使管子大口悬空。

承插安装后，用砂填实工作坑。

3、下管管道安装采用人工安装。

槽深不大时由人工抬管入槽，槽深大于31m或管径大于公称直径DN400mm时，用非金属绳索溜管入槽,依次平稳地放在砂砾基础管位上。

严禁用金属绳索勾住两端管口或将管材自槽边翻滚抛入槽中。

混合槽或支撑槽，采用从槽的一端集中下管，在槽底将管材运送到位。

砂基础垫层经验收合格后进行下管施工，下管前将管道内外壁清扫干净，并进行外观检查，合格品用于吊放。

按设计要求进行排管（布管），排管从下游开始排放，管道承口为进水方向，两管节间搭接300~400mm。

调整管材长短时用手锯切割，断面应垂直平整，不应有损坏。

4、管道安装：（1）、安装前管床处理管床必须处理得连续平整，不得有大颗粒圆石（直径大于38mm）或尖角形石块（大于25mm），防止应力集中损伤管道。

HDPE双壁波纹管管道安装施工工艺

三、高密度聚乙烯双壁波纹管安装与敷设1管道的进场堆放及运输1．01管道装卸（1） HDPE管主要采用机械装卸，装卸时应采用柔韧性好的皮带、吊带或吊绳进行安装，不得采用钢丝绳和链条来装卸或运输管道。

（2）管道装卸时采用两个支撑吊点，其两支撑吊点位置宜放在管长的四分点一处，以保持管道稳定。

（3）在管道装卸过程中应防止管道撞击或摔跌，尤其应注意对管端保护，如有擦伤应及时与供应方联系，以便妥善处理。

1．02、管道运输：短距离搬运，不应在坚硬不平地面或石子地面上滚动，以防损伤管道。

3、管道进场检验3．01 管道运到现场，可采用目测法，对管道是否有损伤进行检验，并做好记录与验收手续，同时按要求见证取样送检。

3．02 如发现管道有损伤，应将该管道与其它管道分开，立即通知管道供应方进行检查，分析原因并作出鉴定以便及时妥善处理。

4、管道存放4．01 当管道直接放在地上时，要求地面平整，不能有石块和容易引起管道损坏的尖利物体，要有防止管道滚动的措施。

4．02 管道堆放时，管道两侧用木楔或木板挡住。

堆放时注意底层管道的承重能力，变形不得大于5%。

4．03 HDPE管最高使用温度为45℃，夏季高温季节，应避免日光曝晒，并保持管间的空气流通，以防温度升高。

4．05 管道存放过程中，应严格做好防火措施，严禁在管道附近有长期明火。

5、管道基础不良地段基础处理及垫层施工5．01管道施工前应先按设计要求进行软基处理，如管道地基土为淤泥则要求换土处理，地基土承载力应不低于100KPa。

5．02管道基础软基处理采用打搅拌桩、抛填块石和换填碎石砂基础。

抛填块石基础处理施工。

四HDPE双壁波纹管管道安装施工工艺1管材选用1．01本工程的污水管道采用明挖施工，管材选用HDPE双壁波纹管，环刚度≥4000N/m2。

1．02HDPE管安装前应进行管材外观质量的检查，要求如下：管材的颜色应一致、无色泽不均及分解变色现象；管材的内外壁应光滑、平整、无汽泡、无裂口、无明显痕迹和凹陷；管材端面应平整，并垂直于轴线；管材不得有异向弯曲，直线度公差应小于3‰；管材应完整无损、浇口、溢边应修平整，内外表面光滑、无明显裂纹。

双壁波纹管施工工艺

双壁波纹管施工工艺摘要：双壁波纹管是一种流体输送管材，广泛应用于市政工程、工矿企业以及建筑领域。

本文将介绍双壁波纹管施工工艺的步骤和注意事项，以帮助读者更好地了解和应用该工艺。

引言：随着工业化进程的不断推进，各种工程管道的需求也越来越大。

传统的钢管和铸铁管在一些特殊环境下遇到了一些局限性，因此，双壁波纹管应运而生。

双壁波纹管具有优良的耐腐蚀性、抗磨损性和柔韧性，广泛应用于各个行业。

本文将详细介绍双壁波纹管施工工艺。

一、施工前准备在进行双壁波纹管的施工前，需要进行一些准备工作。

首先，根据工程设计要求准备好相应规格和数量的双壁波纹管材料。

其次，对工地进行勘察，确保施工现场的平整度和基础牢固度，以便后续施工操作。

最后，准备好所需的施工工具和设备，比如挖掘机、焊接机、切割机等。

二、施工步骤1. 按照设计要求进行开挖：根据工程图纸和设计要求，使用挖掘机在施工现场进行开挖。

确保开挖的深度和宽度与设计一致，同时注意安全防护措施，避免挖掘过程中对周围设施的损坏。

2. 进行基础处理：在开挖好的基坑内，进行基础处理。

清理底部杂物和残渣，并保证基底平整、坚实，以确保双壁波纹管的安装质量。

3. 进行双壁波纹管的安装：根据工程设计要求，逐段进行双壁波纹管的安装。

为了保持管道的连续性和稳定性，每段双壁波纹管的连接部分需要进行焊接。

焊接时要注意焊接温度、焊接时间和焊接压力，确保焊接质量。

4. 进行双壁波纹管的施工结束处理：在所有双壁波纹管安装完成后，对管道系统进行全面检查和测试，确保没有漏水和渗漏现象。

同时，进行管道的保护工作，采取适当的防腐蚀措施，以延长管道的使用寿命。

三、注意事项1. 施工现场应遵守相关安全规定，确保工作人员的人身安全。

2. 在施工过程中，应严格按照施工图纸和设计要求进行操作，确保施工质量。

3. 在进行焊接工作时，应严格控制焊接温度、时间和压力，确保焊接质量。

4. 在进行管道安装时，应注意防止边缘磨损和损伤。

波纹管施工工艺1

波纹管施工工艺1一、管沟基础<1.1>管道采用土弧基础。

对一般的土质，应在管底以下原状土地基或经回填夯实的地基上铺设一层厚度为100mm的中砂基础层；当地基土质较差时，可采用垫层不小于200mm的砂砾基础层，也可分两层铺设，下层用粒径为5—32mm的碎石，厚度100—150mm，上层铺中粒砂，厚度不小于50mm，对软土地基，当地基承载力小于设计要求或由于施工降水等原因，地基原状土被扰动而影响地基承载能力时，必须先对地基进行加固处理，在达到规定的地基承载能力后，在铺设中粗砂基础层。

<1.2>在管道设计土弧基础支撑角范围内的腋角部位，必须采用中粗砂或砂砾土回填密实。

回填范围不得小于支撑角2α+30°。

<1.3>管道基础中在承插接口、机械连接等部位的凹槽，宜在铺设管道时随铺随挖（图）。

凹槽的长度、宽度和深度可按管道接头尺寸确定。

在接头后，应立即用中粗砂回填密实。

<1.4>对用于管道荷载、地层土质变化等因素可能产生管道纵向不均匀沉降的地段，应在管道敷设前对基础进行加固处理。

<1.5>聚乙烯排水管管道地基处理宜采用砂桩、块石灌注桩等复合地基处理办法。

不采用打入桩、砼垫块、砼条基等刚性地基处理措施。

<1.6>对用于管道荷载、地层土质变化等因素可能产生管道纵向不均匀沉降的地段，应在管道敷设前对基础进行加固处理。

<1.7>聚乙烯排水管管道地基处理宜采用砂桩、块石灌注桩等复合地基处理办法。

不采用打入桩、砼垫块、砼条基等刚性地基处理措施。

二、管道安装及连接<1.1>管道采用人工安装。

槽深不大时可由人工抬管道两端传给槽底施工人员。

明开槽，槽深大于3m或管径大于DN400mm的管道时，可用非金属绳溜管，使管道平稳的放在砂砾基础管位上。

严禁用金属绳索勾住两端管口或将管道槽边翻滚入槽中。

混合槽或支撑槽，因支撑槽的影响宜采用从槽的一段下管，在槽底将管道运至安装位置进行安装。

高密度聚乙烯双壁波纹管施工工艺

高密度聚乙烯双壁波纹管施工工艺材料的一般规定1 管材、管件、胶圈等材料，应符合现行产品标准，应有出厂合格证和产品性能说明书，并应标明生产厂家，规格和生产日期。

2 平接管口所用的橡胶圈，必须与管材规格配套，严禁使用非管材配套的密封胶圈。

3 管材、管件在装卸、运输、堆放时，严禁抛落及管材相互撞击。

4 管材如长时间保存，宜放置于棚库内，如露天堆放，应加以遮盖，不得受日光长时间曝晒，并应远离火源（热源），存放温度应不超过60℃。

沟槽的一般规定1 HDPE 双壁波纹管管道工程开槽施工方法，应根据施工现场环境、槽深、地下水位高低、土质、施工设备及季节影响等因素综合考虑选定。

2 HDPE 双壁波纹管管道工程，可同槽施工，但应符合一般给排水管道同槽施工的有关规定。

3 槽底宽度，应符合设计要求，即管外径加0.5m。

4 开挖沟槽，遇有其它管道及地下构筑物时，应予以保护，并及时与有关单位和设计部门联系协同处理。

5 挖土开槽，应严格控制基底高程，严禁超挖。

基底设计标高以上0.2~0.3m的原状土要用人工清理至设计标高。

如果局部超挖或发生扰动，可换填粒径10~15mm天然级配的砂石料或中、粗砂并夯实。

6 沟底如有易滑除的块石、碎石、砖等坚硬物体时，应铲除到设计标高以下0.2m，然后铺上天然级配砂石料、面层铺中砂土整平夯实。

7 槽底不得受水浸泡或受冻。

雨季施工，应尽可能缩短开槽长度，做到成槽快，回填快。

一旦发生泡槽，应将水排除，把基底受泡软化的表层土清除，换填砂石料或中、粗砂，做好基础处理，再下管安装。

8 人工开槽时，宜将槽上部混杂土与槽下部良质土分开堆放，以便回填用。

基础1 管道基础，应按设计要求铺设，基础毛垫层厚度，应不小于设计规定，即管径315 以下为100mm，管径600以下为150mm。

2 基础垫层，应夯实紧密，表面平整，超挖回填部分亦应夯实。

管道基础的接口部位，应挖预留凹槽以便接口操作。

凹槽宽（L）约为0.4~0.6m，槽深（H）约为0.05~0.10m，槽长（B）约为管道直径的1.1 倍。

HDPE高密度聚乙烯双壁波纹管安装施工方案

HDPE高密度聚乙烯双壁波纹管安装施工方案西马小区污水管道改造工程（HDPE高密度聚乙烯双壁波纹管）XXX工方案XXXXXX2016年8月最新范本,供参考！建设单位：XXX施工单位：XXX工程概况：西马小区1区2#楼污水管道，原为DN300mm 暗埋水泥管，本次需开挖更换为HDPE双臂波纹管，工程量为30m一、施工准备1、管道基槽检查验收管道基础开挖后，应采取适当排水措施，防止管槽原土扰动，沟槽如局部超挖或被水浸泡扰动时，应清除余土和被扰动部分，用粗、中砂填设计标高，管腔回填土的密实度要求对铸铁管不应小于90%。

施工要求及质量检查标准：（1）、基础、井室施工要求应满足图纸设计要求。

（2）、在基槽开挖完毕，在用人工挖至基底标高后，应及时要向监理工程师检验签认后方可进行基础施工。

（3）、管身直接搁置在天然地基土或处理地基土上时，管道底土层或处理层夯压密实，并做到管身对弧密贴的弧管座。

（4）、沟槽地基为岩石、半岩石或砾石时，除图纸规定外，管身不能直接搁置在其上，应铺设垫层，管基在岩石地段采用砂基础砂垫层厚300mm。

（5）、管基在回填土地段，管基的密实度要求达到密实度（≥95%）后垫砂200mm厚。

（6）、如遇到不良地基应视具体情况进行处理。

最新范本,供参考！（7）、管道及支激与锚定结构，应按图纸设置，并在管道敷设后，试压前修筑和安设。

（8）、管道结构，管径大小、管道接口、安装所用的、工具设备情况，预留管节安装接口工作坑，待管道安装试验合格，经监理部同意后再举行施工。

2、埋设坡度板2.1坡度板埋设的间距，一般为10m，管道平面及纵向折点和附属构筑物处应根据需要增设一块坡度板。

2.2坡度板距槽底的高度不应大于3m。

人工挖土，一层沟槽坡度板一般应在开槽前埋设，多层沟槽一般应在开挖底层槽前埋没；机器挖土，则在机器挖土先人工清底前埋设。

2.3坡度板应埋设牢固，板顶不应高出地面（设于底层槽者，不应高出槽台面），两端伸出槽边不宜小于30cm。

波纹管涵的施工工艺和方法

波纹管涵的施工工艺和方法波纹管涵是一种常用的水利工程结构，用于穿越河流、溪流或道路下的管道，以便保持道路和交通的畅通以及保证水流的畅通。

波纹管涵的施工需要采用特定的工艺和方法，以确保结构的稳固和安全。

下面将详细介绍波纹管涵的施工工艺和方法。

一、勘察与设计波纹管涵的施工首先需要进行勘察与设计工作。

在选址时需要考虑到河流或溪流的水流情况以及地质条件，以确定管涵的尺寸和结构形式。

设计阶段需要充分考虑到水流、地势和交通等因素，设计出合理的结构和结构尺寸。

此外，还需要进行土质勘察，了解管涵基础土壤情况，以确定基础处理方式。

二、施工准备在施工前，首先需要组织好施工队伍和相关的施工设备。

然后，需要对工地进行清理和平整，确保施工地点的平整和稳固。

同时，还需要对波纹管涵的材料进行检查，确保各种材料的质量满足施工的需要。

三、基础处理在进行基础处理时，需要根据土质勘察的结果进行基础处理方案的制定。

常见的基础处理方式有挖土、填土和加固等。

对于软土地区，需要进行填土加固，以确保波纹管涵的基础稳固。

而对于硬土地区，则需要进行挖土处理，以确保基础与地基之间的黏结牢固。

四、波纹管涵的安装波纹管涵的安装是整个施工过程中的关键环节。

在进行波纹管涵的安装时，需要根据设计要求确保管道的倾斜度和水平度。

在进行安装时，需要采用逐段安装的方式，逐步将波纹管涵安装在设计的位置上。

在安装过程中，需要对管涵的连接处进行严格的检查和密封，以确保安装的质量。

五、填土和进行表面处理在完成波纹管涵的安装后，需要进行填土和进行表面处理。

填土需要采用逐层填土的方式，以确保填土的密实和均匀。

在填土过程中，还需要对填土层进行夯实处理，以确保填土的密实度。

在进行表面处理时，需要对波纹管涵的表面进行喷涂或涂刷，以确保波纹管涵的耐腐蚀和防水。

六、验收和保养在完成波纹管涵的施工后，需要进行验收和保养工作。

验收主要是对波纹管涵的安装质量和结构完整度进行检查，确保波纹管涵的安装符合设计要求。

双壁波纹管施工技术交底

双壁波纹管施工技术交底一、施工准备1、材料双壁波纹管，承插口连接。

管道的走向、标高及坐标等应满足设计要求，且符合施工规范的要求。

橡胶圈应是管材厂家配套产品。

且符合国家标准。

2、机具电动工具：平板振捣器手动工具：手锯，吊链，棉纱绳，锉刀。

3、施工工艺工艺流程测量放线→沟槽开挖→碎石垫层→砂基础→管道铺设与连接→污水井施工→密闭性检验→管道回填→管道变形检验1). 测量放线由全站仪全程控制中桩位置，并由中桩放出管道位置。

2). 沟槽开挖明开法施工的双壁波纹管采用砂基础，沟槽槽底净宽度,可按具体情况确定，宜按管外径加0.6m采用。

开挖沟槽，严格控制沟槽开挖放坡系数，放坡系数为1:0.33。

机械开挖至基底设计标高以上0.2m的原状土采用人工清理，不得超挖。

（发生局部超挖现象，换填最大粒径10~15mm的天然级配砂石料或最大粒径小于40mm的碎石，并整平夯实）。

基底标高、轴线位置、基底土质应符合设计要求。

3). 管道基础对一般土质，fak(地基承载力特征值)≥80KPa时，基底可铺一层厚度为0.1m的中粗砂基础.对地基土质较差，55≤fak＜80KPa或者槽底在地下水位以下时，宜铺垫厚度不小于0.2m的沙砾基础层，也可分两层铺设，下层为粒径为5~40mm的碎石，上层铺中粗砂，厚度不得小于0.05m.对软土地基，fak<55KPa,必须先对地基加固处理，达到承载能力后，再铺中粗砂基础层。

沟槽经验收合格后进行砂垫层部分基础施工。

砂基础采用中粗砂，由人工铺筑，平板振捣器振密。

中粗砂选用优质天然砂料，含泥量不大于砂重的10%。

砂石基础铺筑作到表面平整，其横断面最大水平偏差控制在±10mm以内，压实系数不低于0.95，以满足管道的安装要求。

检查井内壁全部用1:2.5水泥砂浆抹面，波纹管检查井基础砼采用C15，基础厚150mm，下设200mm20%石灰土垫层，遇地下水采用干砌片石垫层。

工作坑：由于双壁波纹管大头承口处呈喇叭状，每节管承口处需要挖一稍深的工作坑，以便使管子稳平及检查、修找胶圈就位情况。

(完整版)波纹管安装工艺

一、施工及敷设1、管道应敷设在原状土地基或经开槽后处理回填密实的地基上，当管道在车行道下面时，管顶覆土不宜小于0.7m。

其它对回填条件和回填材料的要求请严格按照CECS164：2004中关于管材环截面变形验算公式计算后确定。

2、当聚乙烯排水管道穿越铁路时，应设置钢筋混凝土、钢、铸铁材料制作的保护套管，套管内径应大于聚乙烯管外径300 mm。

对埋设在铁路下的管道，套管设计应按有关铁路等的规定铁路工程施工安全技术规程（TB10401.2-2003 J260-2003）执行。

聚乙烯排水管道不得在建筑物和各类构筑物的基础下面穿越。

3、管道应直线敷设。

当遇到特殊情况需利用柔性接口转角或利用管材柔性进行折线或弧形敷设时，其偏转角度和弯曲弧度应符合生产厂规定的允许值。

dn≤315mm时，α≤2°；315mm＜dn≤630mm时，α≤1.5°；dn＞630mm时，α≤1°；。

4、应根据管径大小、沟槽和施工机具装备情况，确定用人工或机械将管材放入沟槽。

下管时应采用可靠的吊具，平稳下沟，不得与沟壁、沟底激烈碰撞。

吊装时应由两个支撑吊点，严禁穿心吊。

5、承插式密封圈连接，套筒连接等采用的密封件、套筒件、连接器。

当施工单位不具备符合要求的设施和技术时，应由本公司提供并进行连接技术指导。

6、对采用承插式接头的管道，插口插入的方向与水流方向保持一致。

由下游向上游依次安装。

7、管道长短的调整，可用手锯切割，但断面应垂直平整，不应有损坏。

二、管道的安装及连接1、单承口密封圈连接是目前常用的管道连接方式。

管材一端为承口，另一端为插口，连接前应先检查橡胶圈是否配套完好，确认胶圈安放位置和胶圈套入的反正（套入插口端第一节波谷肋槽内）、承插方向及插入承口的深度。

插口端不得插到承口底部，应留出10--15mm 的伸缩空隙.接口作业时，首先应在插口端外壁做出插入深度标记。

将承口和插口的工作面用棉纱清理干净，不得留有泥沙等杂物，并在承口和插口的工作面用毛刷均匀的涂上润滑剂，然后立即将插口端的中心对准承口端中心采取专用紧线器和连接器就位。

波纹管等室外排水管安装方案

波纹管等室外排水管安装方案1波纹管施工工艺1.1施工测量1．工程开工前对设计交的导线点和水准点进行复核，复核无误后报监理审批才能使用。

2．根据施工图对沟槽中线进行测设，测量完成后报监理工程师检查合格才能开挖沟槽。

并作好高程控制桩，以便对沟槽开挖进度进行检查。

1.2沟槽土石方开挖1．根据设计图纸、文件、施工规范，按照施工测量、放线结果视沟槽深度、土质，地下水情况，选定开槽断面和沟槽边坡。

在土质良好，沟槽深度小于1m，沟槽上无附加荷载时，可以不支撑开直槽；沟槽深度大于1.7m时，沟槽按土质、石质放坡开槽，根据设计要求石方沟槽按1:0.25进行放坡、土方沟槽按1:0.33进行放坡（见下图），沟槽工作面宽度按《给水排水管道工程施工及验收规范》非金属管道加工作面，即按混凝土垫层的外边每边加0.5米的工作面作为施工操作宽度进行沟槽的开挖。

如受现场条件限制，放坡不足时，采用坡脚短桩和横隔支撑，以防止沟槽土石的坍塌。

2米的地段进行“跳槽”开挖（“跳槽”间隔距离为8-10米），并在开挖过程中增设挡板支撑，时刻注意施工安全。

3．如现场地表水丰富，地下水位较高，故在沟槽开挖后采取在槽内开挖明沟排水或设置土埂阻水等方法，槽底有水时，在槽底边沿挖一条200×200mm的排水沟将水排至最低凹处，开挖一个300×500mm集水坑（间隔50米左右一个），集水坑的水位达到一定高度沟槽开挖排水示意图4．沟槽严格控制基底高程，严禁超挖，基底设计标高以上0.2—0.3m的原装土，用人工清理至设计标高，如果局部超挖或发生扰动，可换填粒径10—15m天然级配的砂石料或中、粗砂并夯实。

5．雨季施工，应尽可能缩短开槽长度，做到成槽快、回填快。

一旦发生泡槽，应将水排除，把基底受泡软化的表层土清除，换填砂石料或中、粗砂，做好基础处理。

6．开槽后，对槽宽，基础垫层厚度，基础表面标高，排水沟畅通情况，沟内是否有污泥杂物，基面有无扰动等作业项目分别进行验收，合格后才能进下一步工序。

金属波纹管安装施工工艺标准

2金属波纹管安装施工工艺标准1.1适用范围1.1.1本标准规定了预应力金属波纹管制作、安装施工要求、方法和质量控制标准。

1.1.2本标准适用于后张法有粘结预应力金属波纹管施工。

1.2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本标准。

凡是不注日期的引用文件，其最新版本适用于本标准。

JG 225-2007预应力混凝土用金属波纹管CJJ2-2008城市桥梁工程施工与质量验收规范JTG/T F50-2011公路桥涵施工技术规范GB 716碳素结构钢冷轧钢带GB/T 2518连续热镀锌钢板及钢带1.3术语1.3.1金属波纹管镀锌或不镀锌低碳钢带螺旋折叠咬口制成并用于后张法预应力混凝土结构构件中预留孔的金属管。

1.3.2径向刚度通过放置在波谷位置的直径10mm圆钢或上、下加荷版和海绵垫，在最小刻度不低于10N的万能试验机上以不超过20N/s的加载速度施加集中荷载或均布荷载至规定值。

1.3.3抗渗漏性能在规定的集中荷载作用后或在规定的弯曲情况下，预应力混凝土用金属波纹管允许水泥浆泌水渗出，但不得渗出水泥浆。

1.4施工准备I技术准备1.4.1预应力施工前，首先要熟悉设计图纸，校核设计采用的波纹管直径是否合理（很多情况下，设计采用的直径都偏小），然后校核固定波纹入管的网架片坐标，确保波纹管在曲线段连接顺，不产生锐钝角转点，保证其技术可靠和使用安全。

1.4.2金属波纹管施工前需对作业人员进行技术交底。

II物资准备1.4.3用于制作预应力混凝土用金属波纹管的钢带应为软钢带，性能符合GB 716的规定；当采用镀锌钢带时，其双面镀锌层重量不应小于60g/m2,性能应符合GB/T 2518的规定。

钢带应附有产品合格证或质量保证书。

钢带厚度宜根据金属波纹管的直径及刚度指标要求确定，不同直径的标准型及增强型金属波纹管的钢带厚度不应小于表1和表2 的规定。

双壁波纹管施工工艺

双壁波纹管施工工艺
施工工艺流程包括管沟开挖、处理管道基础、管道安装与连接、管道与检查井连接、闭水试验和回填。

在进行管沟开挖时，应严格控制基底高程，保留基底设计标高20cm～30cm的原状土。

如果出现局部超挖或扰动情况，应用天然级配石料或碎石进行换填，整平夯实。

沟槽开挖宽度应根据管径大小和开挖深度确定，槽底最小宽度为DN+600mm，便于管道敷设和安装，并应考虑夯实机具便于操作和地下水便于排出。

在管道安装前，应对管材管件进行外观检查，不符合标准要求的管道不能用作施工管道。

管道接口采用弹性密封橡胶圈连接的承插式接口，安装时应将承插口的插口顺水流方向，承口逆水流方向，管材按长度用手锯截取，并对断口修边。

管道接好后，应采取稳管措施，如砂袋压在已铺设管道的顶部，并在管道两侧打木桩，用铁丝捆绑固定。

若管道敷设后出现局部损坏，可采用修补措施，如用棉纱将损坏部位清理干净，然后用环已酮刷
基面，从未使用的管道相应部位取下相似形状的管材进行焊接，用土工布包缠固定。

波纹管线施工方案

波纹管线施工方案一、施工工艺流程图（一）一般规定1、管材、橡胶圈等材料规格应符合设计要求，具有质量检验部门的产品合格证和产品性能说明书,并应表明产品规格和生产日期。

2、承插式接口密封橡胶圈采用氯丁橡胶制成,邵氏硬度为45—55MPa，由管道生产厂按规格配套供应.(二)管材质量1、管材要求外观一致，内壁光滑，管身不得有裂缝,管口不得有破损、裂口、变形等缺陷。

2、管材端面应平整，与管中心轴线垂直，轴向不得有明显的弯曲出现。

管材插口外径、承口内径的尺寸及圆度必须符合产品标准的规定。

3、管材耐压强度及刚度应满足设计要求。

4、管道接口用橡胶圈性能、尺寸应符合设计要求。

橡胶圈外观应光滑平整，不得有气孔、裂缝、卷皱、破损、重皮和接缝现象。

(三）装卸、运输和堆放1、管材、管件在装卸、运输和堆放时应避免撞击,严禁抛摔。

2、管材成批运输时，承口、插口应分层交错排列，并应捆扎稳固.3、短距离搬运,不得在坚硬不平地面和碎石面层上拖动或滚动。

4、管材堆放场地应地面平整,堆放高度不得超过2m，直管部分应有木垫块，垫块宽度应不小于200mm，间距不大于1500mm。

堆放时管材承口与插口应间隔整齐排列，并应捆扎稳妥.5、管材堆放中应避免日光曝晒，并保持管间通风。

6、橡胶圈应储存在通风良好的库房内，堆放整齐不得受到扭曲损伤. （四）管道基础1、管道基础采用垫层基础,其厚度应按设计要求。

一般土质较好地段，槽底只需铺一层砂垫层，其厚度为0。

1m。

2、基础应夯实紧密，表面平整。

管道基础的接口部位应予留凹槽以便接口操作。

接口完成后，随即有相同材料填筑密实。

二、现场情况分析本工程施工场地较宽敞,大面积为在地下室顶板上施工，种植土层及砂夹石回填完毕后再进行管沟开挖、管道安装.三、施工顺序和施工方法的选择（一）施工顺序施工准备→测量放线→沟槽开挖→人工清沟整平→验槽→素土或垫层→成品井室安装→污水管闭水试验→回填土分层夯实→分项工程验收.（二）施工方法管道施工时,应遵循“先深后浅”的原则,先施工污水管后施工雨水管，为了提高工作效率，保证工程进度和施工质量，采用机械开挖管沟人工清底整平,（放坡系数1：0。

波纹管排水安装施工及措施

波纹管排水安装施工及措施1、排水管道铺设（1）施工放线根据设计图纸放线，经监理工程师复核批准后，固定轴线桩，确定开挖及回填边线，撒灰线做出标记。

（2）排水管沟开挖根据放线范围复核无误后，采用小型挖掘机与人工配合开挖。

人工整修，机械开挖时沿底部预留10cm左右保护层，挖土直接堆放到沟边。

开挖施工前，首先检验管沟轴线和咼程，然后每隔10m布设高程桩，确定出管沟轴线和各点开挖高程。

管沟粗挖成型后，在渠底每10m设一轴线桩，在轴线桩上标出渠底高程的准确位置，挂线人工整修。

2、施工准备（1）材料 PE双壁波纹管承插口连接。

管道的走向、标高及坐标等应满足设计要求，且符合施工规范的要求。

橡胶圈应是管材厂家配套产品，且符合国家标准。

（2）机具电动工具，平板振捣器手动工具，手锯吊链棉纱绳锉刀。

3、施工工艺（1）管道铺设方式为在砂基础上铺设PE双壁波纹管承插口橡胶接口管道管道铺设施工工序流程：检查基础→挖工作坑→下管、排管→安装管道→管道修补→管道与检查井→灌水试验→土方回填。

（2）检查基础明开法施工的PE双壁波纹管采用砂基础沟槽经验收合格后即进行砂垫层部分基础施工。

砂基础采用中粗砂，由人工铺筑平板振捣器振密。

中粗砂选用优质天然砂料含泥量不大于砂重的10％。

砂石基础铺筑作到表面平整其横断面最大水平偏差控制在±10mm以内压实系数不低于0.95以满足管道的安装要求。

（3）挖工作坑由于PE双壁波纹管大头承口处呈喇叭状，每节管承口处需要挖一稍深的工作坑以便使管子稳平及检查、修找胶圈就位情况.随安管随挖工作坑，保证工作坑有足够尺寸使管子大口悬空见下图。

承插安装后用砂填实工作坑。

（3）下管、排管布管。

1）砂基础垫层经验收合格后进行下管施工，下管前将管道内外壁清扫干净，并进行外观检查，合格品用于吊放。

2）槽深不大时由人工抬管入槽，槽深大于3m或管径大于公称直径DN400mm时，用非金属绳索溜管入槽，依次平稳地放在砂砾基础管位上。

双壁波纹管管道工程施工安装工艺

双壁波纹管管道工程施工一、材料准备1、一般规定1.1 管材、橡胶圈等材料规格应符合设计要求，具有质量检验部门的产品合格证和产品性能说明书，并应表明产品规格和生产日期。

1.2 承插式接口密封橡胶圈采用氯丁橡胶制成，邵氏硬度为45-55MPa，由管道生产厂按规格配套供应。

2、管材质量2.1 管材要求外观一致，内壁光滑，管身不得有裂缝，管口不得有破损、裂口、变形等缺陷。

2.2 管材端面应平整，与管中心轴线垂直，轴向不得有明显的弯曲出现。

管材插口外径、承口内径的尺寸及圆度必须符合产品标准的规定。

2.3 管材耐压强度及刚度应满足设计要求。

2.4 管道接口用橡胶圈性能、尺寸应符合设计要求。

橡胶圈外观应光滑平整，不得有气孔、裂缝、卷皱、破损、重皮和接缝现象。

3、装卸、运输和堆放3.1 管材、管件在装卸、运输和堆放时应避免撞击，严禁抛摔。

3.2 管材成批运输时，承口、插口应分层交错排列，并应捆扎稳固。

3.3 短距离搬运，不得在坚硬不平地面和碎石面层上拖动或滚动。

3.4 管材堆放场地应地面平整，堆放高度不得超过2m，直管部分应有木垫块，垫块宽度应不小于200mm，间距不大于1500mm。

堆放时管材承口与插口应间隔整齐排列，并应捆扎稳妥。

3.5 管材堆放中应避免日光曝晒，并保持管间通风。

3.6 橡胶圈应储存在通风良好的库房内，堆放整齐不得受到扭曲损伤。

二、沟槽施工2.1 一般规定2.1.1 沟槽断面形式分为直壁沟槽、开放开挖沟槽和放坡与直壁相结合的复合沟槽三种类型。

应根据施工现场环境、槽深、地下水位高低、土质情况、施工设备及季节影响因素选定。

2.1.2 槽底宽度应根据管道敷设、管两侧回填夯实及沟槽的排水要求确定，一般情况槽底最小宽度可参照下表规定。

槽底最小宽度表注：有支撑沟槽的支撑宽度未计入内2.2 沟槽开挖2.2.1 沟槽开挖时，应保证沟槽两侧土体稳定，以确保“管－土共同作用”条件。

2.2.2 沟槽开挖时，应严格控制槽底高程，不得超挖或扰动基面。
