波纹管施工工艺
双壁波纹管施工工艺(精)
镇江希西维轴承有限公司室外双壁波纹管施工方案1. 施工工艺流程管沟开挖→处理管道基础→管道安装与连接→管道与检查井连接→闭水试验→回填。
2. 管沟开挖及管基础处理（1开挖管沟时,严格控制基底高程,不扰动基底原状土。
在机械开挖中，保留基底设计标高20cm~30cm 的原状土,铺管前用人工开挖至设计标高.(2如果出现局部超挖或发生扰动情况时,用10mm~15mm 天然级配石料或5mm ～40mm 碎石将超挖（或扰动部分进行换填,整平夯实。
(3沟槽开挖宽度应根据管径大小和开挖深度确定，槽底最小宽度为DN（管径大小+600mm，且便于管道敷设和安装，并应考虑夯实机具便于操作和地下水便于排出.(4有地下水时，要做好降水措施,防止槽底浸泡。
（5该工程HDPE 管的管道基础采用30cm砂石垫层+10cm 的粗砂调平层。
(6用平板振动器压实砂垫层，压实度应达到90%以上.3. 管道安装及连接(1下管前，按照管材管件产品标准对管材及其连接件逐一进行外观检查，不符合标准要求的管道不能用作施工管道。
（2由于该工程的排水管道埋深较浅，故采用人工下管,下管时要平稳,不得与沟壁、槽底发生激烈碰撞.安装时,将承插口的插口顺水流方向,承口逆水流方向,安装由下游往上游施工。
管材按长度用手锯截取，并对断口修边。
(3管道接口采用弹性密封橡胶圈连接的承插式接口。
接口前，先将橡胶圈放置在管道插口第一根槽内，并将承口内壁清理干净,在承口内壁及插口腔圈上涂上润滑剂，然后将承插口的中心轴线对齐。
（4安装时，由一人用绳吊住被安装管道的插口，另一人用长撬棒斜插入基础，抵住该管端部中心位置的横挡板,然后用力将该管缓缓插入待安装管道的承口指定位置;DN400及以上的大管用紧线器进行连接.(5管道接好后，为防止管道移动以及做闭水试验灌水后，飘管需采取稳管措施。
具体方法为：采用砂袋压在已铺设管道的顶部，并在管道两侧打木桩，用铁丝捆绑固定。
4. 管道修补管道敷设后，因意外造成管材局部损坏.在损坏部位面积较小时,可采用如下修补措施。
波纹管涵施工工艺

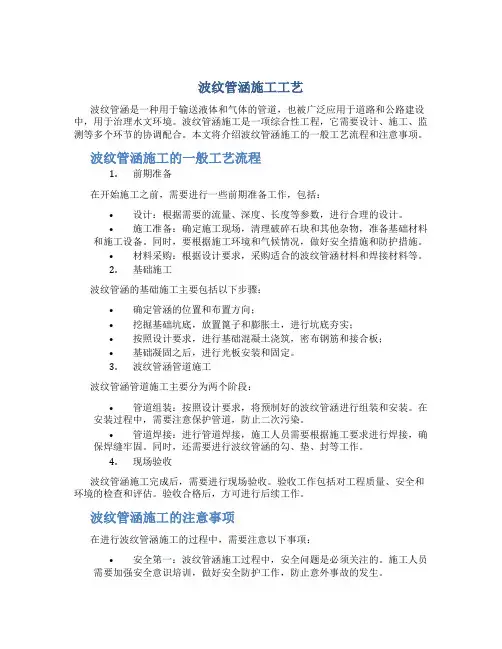

波纹管涵施工工艺波纹管涵是一种用于输送液体和气体的管道，也被广泛应用于道路和公路建设中，用于治理水文环境。
波纹管涵施工是一项综合性工程，它需要设计、施工、监测等多个环节的协调配合。
本文将介绍波纹管涵施工的一般工艺流程和注意事项。
波纹管涵施工的一般工艺流程1.前期准备在开始施工之前，需要进行一些前期准备工作，包括：•设计：根据需要的流量、深度、长度等参数，进行合理的设计。
•施工准备：确定施工现场，清理破碎石块和其他杂物，准备基础材料和施工设备。
同时，要根据施工环境和气候情况，做好安全措施和防护措施。
•材料采购：根据设计要求，采购适合的波纹管涵材料和焊接材料等。
2.基础施工波纹管涵的基础施工主要包括以下步骤：•确定管涵的位置和布置方向；•挖掘基础坑底，放置篦子和膨胀土，进行坑底夯实；•按照设计要求，进行基础混凝土浇筑，密布钢筋和接合板；•基础凝固之后，进行光板安装和固定。
3.波纹管涵管道施工波纹管涵管道施工主要分为两个阶段：•管道组装：按照设计要求，将预制好的波纹管涵进行组装和安装。
在安装过程中，需要注意保护管道，防止二次污染。
•管道焊接：进行管道焊接，施工人员需要根据施工要求进行焊接，确保焊缝牢固。
同时，还需要进行波纹管涵的勾、垫、封等工作。
4.现场验收波纹管涵施工完成后，需要进行现场验收。
验收工作包括对工程质量、安全和环境的检查和评估。
验收合格后，方可进行后续工作。
波纹管涵施工的注意事项在进行波纹管涵施工的过程中，需要注意以下事项：•安全第一：波纹管涵施工过程中，安全问题是必须关注的。
施工人员需要加强安全意识培训，做好安全防护工作，防止意外事故的发生。
•质量保证：波纹管涵施工需要保证工程质量。
在进行施工过程中，应随时检查质量进度，及时纠正施工中的不良现象。
•工具设备：波纹管涵施工需要使用到多种工具和设备，如大型机械、打磨机等。
在使用过程中，需要严格遵守使用规程，加强维护。
•施工环境：波纹管涵施工需要在复杂的环境中进行，在遇到复杂气候和地形等因素时，需要加强施工组织和协调能力。
HDPE双壁波纹管管道安装施工工艺
三、高密度聚乙烯双壁波纹管安装与敷设1管道的进场堆放及运输1．01管道装卸（1） HDPE管主要采用机械装卸，装卸时应采用柔韧性好的皮带、吊带或吊绳进行安装，不得采用钢丝绳和链条来装卸或运输管道。
（2）管道装卸时采用两个支撑吊点，其两支撑吊点位置宜放在管长的四分点一处，以保持管道稳定。
（3）在管道装卸过程中应防止管道撞击或摔跌，尤其应注意对管端保护，如有擦伤应及时与供应方联系，以便妥善处理。
1．02、管道运输：短距离搬运，不应在坚硬不平地面或石子地面上滚动，以防损伤管道。
3、管道进场检验3．01 管道运到现场，可采用目测法，对管道是否有损伤进行检验，并做好记录与验收手续，同时按要求见证取样送检。
3．02 如发现管道有损伤，应将该管道与其它管道分开，立即通知管道供应方进行检查，分析原因并作出鉴定以便及时妥善处理。
4、管道存放4．01 当管道直接放在地上时，要求地面平整，不能有石块和容易引起管道损坏的尖利物体，要有防止管道滚动的措施。
4．02 管道堆放时，管道两侧用木楔或木板挡住。
堆放时注意底层管道的承重能力，变形不得大于5%。
4．03 HDPE管最高使用温度为45℃，夏季高温季节，应避免日光曝晒，并保持管间的空气流通，以防温度升高。
4．05 管道存放过程中，应严格做好防火措施，严禁在管道附近有长期明火。
5、管道基础不良地段基础处理及垫层施工5．01管道施工前应先按设计要求进行软基处理，如管道地基土为淤泥则要求换土处理，地基土承载力应不低于100KPa。
5．02管道基础软基处理采用打搅拌桩、抛填块石和换填碎石砂基础。
抛填块石基础处理施工。
四HDPE双壁波纹管管道安装施工工艺1管材选用1．01本工程的污水管道采用明挖施工，管材选用HDPE双壁波纹管，环刚度≥4000N/m2。
1．02HDPE管安装前应进行管材外观质量的检查，要求如下：管材的颜色应一致、无色泽不均及分解变色现象；管材的内外壁应光滑、平整、无汽泡、无裂口、无明显痕迹和凹陷；管材端面应平整，并垂直于轴线；管材不得有异向弯曲，直线度公差应小于3‰；管材应完整无损、浇口、溢边应修平整，内外表面光滑、无明显裂纹。
波纹管施工工艺1

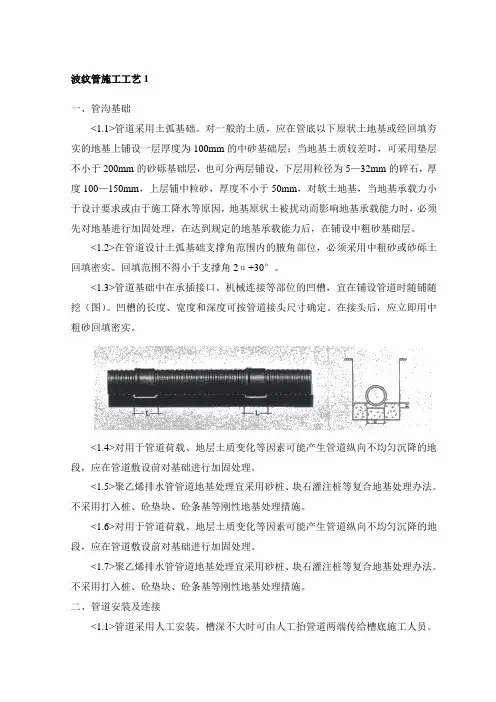

波纹管施工工艺1一、管沟基础<1.1>管道采用土弧基础。
对一般的土质，应在管底以下原状土地基或经回填夯实的地基上铺设一层厚度为100mm的中砂基础层；当地基土质较差时，可采用垫层不小于200mm的砂砾基础层，也可分两层铺设，下层用粒径为5—32mm的碎石，厚度100—150mm，上层铺中粒砂，厚度不小于50mm，对软土地基，当地基承载力小于设计要求或由于施工降水等原因，地基原状土被扰动而影响地基承载能力时，必须先对地基进行加固处理，在达到规定的地基承载能力后，在铺设中粗砂基础层。
<1.2>在管道设计土弧基础支撑角范围内的腋角部位，必须采用中粗砂或砂砾土回填密实。
回填范围不得小于支撑角2α+30°。
<1.3>管道基础中在承插接口、机械连接等部位的凹槽，宜在铺设管道时随铺随挖（图）。
凹槽的长度、宽度和深度可按管道接头尺寸确定。
在接头后，应立即用中粗砂回填密实。
<1.4>对用于管道荷载、地层土质变化等因素可能产生管道纵向不均匀沉降的地段，应在管道敷设前对基础进行加固处理。
<1.5>聚乙烯排水管管道地基处理宜采用砂桩、块石灌注桩等复合地基处理办法。
不采用打入桩、砼垫块、砼条基等刚性地基处理措施。
<1.6>对用于管道荷载、地层土质变化等因素可能产生管道纵向不均匀沉降的地段，应在管道敷设前对基础进行加固处理。
<1.7>聚乙烯排水管管道地基处理宜采用砂桩、块石灌注桩等复合地基处理办法。
不采用打入桩、砼垫块、砼条基等刚性地基处理措施。
二、管道安装及连接<1.1>管道采用人工安装。
槽深不大时可由人工抬管道两端传给槽底施工人员。
明开槽，槽深大于3m或管径大于DN400mm的管道时，可用非金属绳溜管，使管道平稳的放在砂砾基础管位上。
严禁用金属绳索勾住两端管口或将管道槽边翻滚入槽中。
混合槽或支撑槽，因支撑槽的影响宜采用从槽的一段下管，在槽底将管道运至安装位置进行安装。
双壁波纹管管道工程施工安装工艺
双壁波纹管管道工程施工一、材料准备1、一般规定1.1 管材、橡胶圈等材料规格应符合设计要求，具有质量检验部门的产品合格证和产品性能说明书，并应表明产品规格和生产日期。
1.2 承插式接口密封橡胶圈采用氯丁橡胶制成，邵氏硬度为45-55MPa，由管道生产厂按规格配套供应。
2、管材质量2.1 管材要求外观一致，内壁光滑，管身不得有裂缝，管口不得有破损、裂口、变形等缺陷。
2.2 管材端面应平整，与管中心轴线垂直，轴向不得有明显的弯曲出现。
管材插口外径、承口内径的尺寸及圆度必须符合产品标准的规定。
2.3 管材耐压强度及刚度应满足设计要求。
2.4 管道接口用橡胶圈性能、尺寸应符合设计要求。
橡胶圈外观应光滑平整，不得有气孔、裂缝、卷皱、破损、重皮和接缝现象。
3、装卸、运输和堆放3.1 管材、管件在装卸、运输和堆放时应避免撞击，严禁抛摔。
3.2 管材成批运输时，承口、插口应分层交错排列，并应捆扎稳固。
3.3 短距离搬运，不得在坚硬不平地面和碎石面层上拖动或滚动。
3.4 管材堆放场地应地面平整，堆放高度不得超过2m，直管部分应有木垫块，垫块宽度应不小于200mm，间距不大于1500mm。
堆放时管材承口与插口应间隔整齐排列，并应捆扎稳妥。
3.5 管材堆放中应避免日光曝晒，并保持管间通风。
3.6 橡胶圈应储存在通风良好的库房内，堆放整齐不得受到扭曲损伤。
二、沟槽施工2.1 一般规定2.1.1 沟槽断面形式分为直壁沟槽、开放开挖沟槽和放坡与直壁相结合的复合沟槽三种类型。
应根据施工现场环境、槽深、地下水位高低、土质情况、施工设备及季节影响因素选定。
2.1.2 槽底宽度应根据管道敷设、管两侧回填夯实及沟槽的排水要求确定，一般情况槽底最小宽度可参照下表规定。
槽底最小宽度表注：有支撑沟槽的支撑宽度未计入内2.2 沟槽开挖2.2.1 沟槽开挖时，应保证沟槽两侧土体稳定，以确保“管－土共同作用”条件。
2.2.2 沟槽开挖时，应严格控制槽底高程，不得超挖或扰动基面。
HDPE双壁波纹管施工工艺
HDPE双壁波纹管施工方案施工工艺：测量放线→机械开槽→槽底平整夯实→砂砾垫层→砂基→管道安装→井室砌筑、抹面→胸腔填土→闭水试验→回填土夯实导线点、水准点加密控制及定位测量放线施工方案：熟悉设计图纸、资料，弄清主管和支管的管线布置、走向及工艺流程和施工安装要求。
熟悉现场情况，了解设计管线沿途已有的平面及高程控制点分布情况。
根据管道平面和已有控制点，并结合实际地形，做好实测数据整理，绘制实测草图。
进场后对建设单位交接的水准点和导线点进行复测，闭合差符合设计要求后，进行导线点、水准点的加密，每60米范围内有一个水准点，加密点必须进行闭合平差,水准点的闭合差为20√L，确保加密点的准确，以满足排水管高程、线型控制的精度。
由于管道中线桩在施工中要被挖掉，因此在不受施工干扰、施测方便、易于保护的地方测设施工控制桩，测设中线方向控制桩，采用延长线或导线法，测设附属构筑物位置控制桩，采用交会法或平行线法。
施工过程中的测量主要是槽底高程的确定，机械开挖后，采用跟机测量，随挖随测，杜绝超挖现象，确保槽底高程符合设计要求，管道安装后，进行复测，发现问题及时处理，使管底高程控制在允许偏差范围内。
每天测量工作开始前，都要进行相邻水准复核测量。
管道中心由中线控制桩来确定，通过控制桩在管道基础上打出边线，确定管道的铺设位置。
井室高程根据设计要求进行控制，管道铺设完毕后，要进行管顶及构筑物的竣工复核测量。
沟槽开挖及基础处理：熟悉图纸，根据设计给定的水准点及坐标控制点进行测量、定位、放线，引临时水准点及控制桩，经监理工程师复核认证批准后方可进行沟槽开挖。
工程采用挖掘机进行开挖，沟槽开挖要严格控制挖深及管道中心线，机械开挖留20cm的余量，由人工清槽至设计槽底高程位置，并将里程桩引至槽底。
严格控制沟槽开挖放坡系数，按设计的放坡系数挖够宽度，开挖时应注意沟槽土质情况，必要时应请驻地监理和甲方及设计代表现场确定放坡系数，以防槽边塌方。
HDPE双壁波纹管施工工艺
H D P E双壁波纹管施工方案施工工艺：测量放线→机械开槽→槽底平整夯实→砂砾垫层→砂基→管道安装→井室砌筑、抹面→胸腔填土→闭水试验→回填土夯实导线点、水准点加密控制及定位测量放线施工方案：熟悉设计图纸、资料，弄清主管和支管的管线布置、走向及工艺流程和施工安装要求。
熟悉现场情况，了解设计管线沿途已有的平面及高程控制点分布情况。
根据管道平面和已有控制点，并结合实际地形，做好实测数据整理，绘制实测草图。
进场后对建设单位交接的水准点和导线点进行复测，闭合差符合设计要求后，进行导线点、水准点的加密，每60米范围内有一个水准点，加密点必须进行闭合平差,水准点的闭合差为20√L，确保加密点的准确，以满足排水管高程、线型控制的精度。
由于管道中线桩在施工中要被挖掉，因此在不受施工干扰、施测方便、易于保护的地方测设施工控制桩，测设中线方向控制桩，采用延长线或导线法，测设附属构筑物位置控制桩，采用交会法或平行线法。
施工过程中的测量主要是槽底高程的确定，机械开挖后，采用跟机测量，随挖随测，杜绝超挖现象，确保槽底高程符合设计要求，管道安装后，进行复测，发现问题及时处理，使管底高程控制在允许偏差范围内。
每天测量工作开始前，都要进行相邻水准复核测量。
管道中心由中线控制桩来确定，通过控制桩在管道基础上打出边线，确定管道的铺设位置。
井室高程根据设计要求进行控制，管道铺设完毕后，要进行管顶及构筑物的竣工复核测量。
沟槽开挖及基础处理：熟悉图纸，根据设计给定的水准点及坐标控制点进行测量、定位、放线，引临时水准点及控制桩，经监理工程师复核认证批准后方可进行沟槽开挖。
工程采用挖掘机进行开挖，沟槽开挖要严格控制挖深及管道中心线，机械开挖留20cm的余量，由人工清槽至设计槽底高程位置，并将里程桩引至槽底。
严格控制沟槽开挖放坡系数，按设计的放坡系数挖够宽度，开挖时应注意沟槽土质情况，必要时应请驻地监理和甲方及设计代表现场确定放坡系数，以防槽边塌方。
波纹管施工方案
大羊坊出水口临时修复工程波纹管施工方案：1、施工工艺：测量放线→机械开槽→槽底平整夯实→砂砾垫层→砂基→管道安装→井室砌筑、抹面→胸腔填土→庇水试验→回填土夯实2、导线点、水准点加迷曝制与定位测量放线施工方案：〔1〕熟悉设计图纸、资料，弄清主管和支管的管线布置、走向与工艺流程和施工安装要求。
熟悉现场情况，了解设计管线沿途已有的平面与高程控制点分布情况。
根据管道平面和已有控制点，并拮和实际地形，做好实测数据整理，绘制实测草图。
〔2〕进场后对设计单位交接的水准点和导线点进行复扳，庇和差符和设计要求后，进行导线点、水准点的加密，每30米X围内有一个水准点，加密点必须进行庇和平差水准点的庇和差为20√L，确保加密点的准确，以满足排水管高程、线型控制的精度。
〔3〕由于管道中踢桩在施工中要被挖掉，因此在不受施工干扰、施测方便、易于保护的地方测设施工控制桩，测设中踢方向控制桩，采用延长线或导线法，测设附属构筑物位置控制桩，采用交会法或平行踢法。
〔4〕施工过程中的测量主要是槽底高程的确定，机械开挖后，采用跟机测量，随挖随测，杜绝超挖现象，确保槽底高程符和设计要求，管道安装后，进行复扳，发现问题与时处理，使管底高程控制在允许偏差X围内。
每天测量工作开始前，都要进行锑邻水准复核测量。
〔5〕、管道中心由中踢控制桩来确定，通过控制桩在管道基础上打出边线，确定管道的铺设位置。
井室高程根据设计要求进行控制，管道铺设完毕后，要进行管顶与构筑物的竣工复核测量。
3、沟槽开挖与基础处理：熟悉图纸，根据设计给定的水准点与坐标控制点进行测量、定位、放线，引临时水准点与控制桩，经监理工程师复核认证批准后方可进行沟槽开挖。
工程采用挖掘机进行开挖，沟槽开挖要严格控制挖深与管道中朽，机械开挖留20cm的余量，由人工清槽至设计槽底高程位置，并将里程桩引至槽底。
严格控制沟槽开挖放坡系数，按设计的放坡系数挖够宽度，开挖时应注意沟槽土质情况，必要时应请驻地监理和甲方与设计代表现场确定放坡系数，以防槽边塌方。
HDPE双壁波纹管施工工艺
HＤPE双壁波纹管施工方案施工工艺:测量放线→机械开槽→槽底平整夯实→砂砾垫层→砂基→管道安装→井室砌筑、抹面→胸腔填土→闭水试验→回填土夯实导线点、水准点加密控制及定位测量放线施工方案:熟悉设计图纸、资料，弄清主管和支管的管线布置、走向及工艺流程和施工安装要求。
熟悉现场情况，了解设计管线沿途已有的平面及高程控制点分布情况。
ﻫ根据管道平面和已有控制点，并结合实际地形,做好实测数据整理，绘制实测草图。
进场后对建设单位交接的水准点和导线点进行复测，闭合差符合设计要求后，进行导线点、水准点的加密,每6０米范围内有一个水准点,加密点必须进行闭合平差，水准点的闭合差为20√L，确保加密点的准确,以满足排水管高程、线型控制的精度。
由于管道中线桩在施工中要被挖掉，因此在不受施工干扰、施测方便、易于保护的地方测设施工控制桩，测设中线方向控制桩，采用延长线或导线法,测设附属构筑物位置控制桩,采用交会法或平行线法。
施工过程中的测量主要是槽底高程的确定,机械开挖后,采用跟机测量,随挖随测，杜绝超挖现象，确保槽底高程符合设计要求，管道安装后,进行复测,发现问题及时处理，使管底高程控制在允许偏差范围内。
每天测量工作开始前,都要进行相邻水准复核测量。
管道中心由中线控制桩来确定，通过控制桩在管道基础上打出边线，确定管道的铺设位置。
井室高程根据设计要求进行控制，管道铺设完毕后，要进行管顶及构筑物的竣工复核测量。
沟槽开挖及基础处理：熟悉图纸，根据设计给定的水准点及坐标控制点进行测量、定位、放线，引临时水准点及控制桩,经监理工程师复核认证批准后方可进行沟槽开挖。
工程采用挖掘机进行开挖，沟槽开挖要严格控制挖深及管道中心线,机械开挖留２0cm的余量，由人工清槽至设计槽底高程位置,并将里程桩引至槽底。
ﻫ严格控制沟槽开挖放坡系数，按设计的放坡系数挖够宽度,开挖时应注意沟槽土质情况,必要时应请驻地监理和甲方及设计代表现场确定放坡系数,以防槽边塌方。
HDPE双壁波纹管施工工艺
HDPE双壁波纹管施工方案施工工艺：测量放线→机械开槽→槽底平整夯实→砂砾垫层→砂基→管道安装→井室砌筑、抹面→胸腔填土→闭水试验→回填土夯实导线点、水准点加密控制及定位测量放线施工方案：熟悉设计图纸、资料，弄清主管和支管的管线布置、走向及工艺流程和施工安装要求.熟悉现场情况，了解设计管线沿途已有的平面及高程控制点分布情况。
根据管道平面和已有控制点，并结合实际地形,做好实测数据整理，绘制实测草图。
进场后对建设单位交接的水准点和导线点进行复测，闭合差符合设计要求后，进行导线点、水准点的加密,每60米范围内有一个水准点,加密点必须进行闭合平差，水准点的闭合差为20√L，确保加密点的准确，以满足排水管高程、线型控制的精度.由于管道中线桩在施工中要被挖掉，因此在不受施工干扰、施测方便、易于保护的地方测设施工控制桩，测设中线方向控制桩,采用延长线或导线法，测设附属构筑物位置控制桩，采用交会法或平行线法。
施工过程中的测量主要是槽底高程的确定,机械开挖后，采用跟机测量，随挖随测，杜绝超挖现象，确保槽底高程符合设计要求，管道安装后,进行复测，发现问题及时处理，使管底高程控制在允许偏差范围内.每天测量工作开始前,都要进行相邻水准复核测量.管道中心由中线控制桩来确定,通过控制桩在管道基础上打出边线,确定管道的铺设位置.井室高程根据设计要求进行控制，管道铺设完毕后，要进行管顶及构筑物的竣工复核测量.沟槽开挖及基础处理：熟悉图纸,根据设计给定的水准点及坐标控制点进行测量、定位、放线，引临时水准点及控制桩,经监理工程师复核认证批准后方可进行沟槽开挖.工程采用挖掘机进行开挖，沟槽开挖要严格控制挖深及管道中心线,机械开挖留20cm的余量,由人工清槽至设计槽底高程位置，并将里程桩引至槽底。
严格控制沟槽开挖放坡系数,按设计的放坡系数挖够宽度,开挖时应注意沟槽土质情况，必要时应请驻地监理和甲方及设计代表现场确定放坡系数,以防槽边塌方。
波纹管施工工艺【图】
1 波纹管施工工艺1.1施工测量1．工程开工前对设计交的导线点和水准点进行复核，复核无误后报监理审批才能使用。
2．根据施工图对沟槽中线进行测设，测量完成后报监理工程师检查合格才能开挖沟槽。
并作好高程控制桩，以便对沟槽开挖进度进行检查。
1.2沟槽土石方开挖1．根据设计图纸、文件、施工规范，按照施工测量、放线结果视沟槽深度、土质，地下水情况，选定开槽断面和沟槽边坡。
在土质良好，沟槽深度小于1m，沟槽上无附加荷载时，可以不支撑开直槽；沟槽深度大于1.7m时，沟槽按土质、石质放坡开槽，根据设计要求石方沟槽按1:0.25进行放坡、土方沟槽按1:0.33进行放坡（见下图），沟槽工作面宽度按《给水排水管道工程施工及验收规范》非金属管道加工作面，即按混凝土垫层的外边每边加0.5米的工作面作为施工操进行“跳槽”开挖（“跳槽”间隔距离为8-10米），并在开挖过程中增设挡板支撑，时刻注意施工安全。
3．如现场地表水丰富，地下水位较高，故在沟槽开挖后采取在槽内开挖明沟排水或设置土埂阻水等方法，槽底有水时，在槽底边沿挖一条200×200mm的排水沟将水排至最低凹处，开挖一个300×500mm集水坑（间隔50米左右一个），4．沟槽严格控制基底高程，严禁超挖，基底设计标高以上0.2—0.3m的原装土，用人工清理至设计标高，如果局部超挖或发生扰动，可换填粒径10—15m 天然级配的砂石料或中、粗砂并夯实。
5．雨季施工，应尽可能缩短开槽长度，做到成槽快、回填快。
一旦发生泡槽，应将水排除，把基底受泡软化的表层土清除，换填砂石料或中、粗砂，做好基础处理。
6．开槽后，对槽宽，基础垫层厚度，基础表面标高，排水沟畅通情况，沟内是否有污泥杂物，基面有无扰动等作业项目分别进行验收，合格后才能进下一步工序。
7．质量要求槽底高程0-30槽底中线每侧宽度不小于规定沟槽边坡不徒于规定（土石方工程施工详见工艺框图）分项工程施工工艺框图-土石方工程1.3垫层施工1．垫层施工前，先将槽内废碴、落土等杂物清除和将被水浸泡过的浮泥清除干净。
波纹管 施工方案
第四章波纹管涵施工工艺4.1 施工工艺流程挖基→施工放样→基础垫层填筑→管身安装→水井、八字墙→涵背回填→洞口铺砌4.2 施工方法4.2.1 测量放样：首先进行清表，用推土机和装载机将表层20cm的表土清除，用自卸车运至路基外指定地点。
然后用全站仪进行放样，放出基坑轴线及四角的点位，钉上木桩，视实际地质情况，确定开挖边坡及支护方式、组织基坑开挖，地基基础一般采用2×2.5m+管直径3m，四周要至少50cm的工作宽度。
4.2.2 开挖基坑：用挖掘机开挖基坑，开挖时要有专人在旁边指挥，严格控制开挖标高。
基坑开挖后，在坡顶增添截水沟和防护围栏，并对基底进行压实。
安排布置各种材料堆放场地，组织所需机械设备。
再次组织测量人员根据设计图纸放出管涵轴线，打好中边桩，在涵管中轴线和基础范围边缘撒上白色灰线，测出原地面高程。
4.2.3 基础垫层填筑涵身基础以下地面线以上需填充砂砾，施工时需分层碾压，每层宽度860cm厚度为30cm，每层沿涵轴向台阶状扩宽50cm，逐级递增，直至波纹管基础。
级配砂砾必须满足《公路路面基层施工技术规范》(JTJ034-2000)规范要求。
管形级配砂砾垫层预留0.5%的预拱度。
4.2.4 端墙基础及墙身施工：1）在处理好的基底上根据设计平面几何尺寸现场放样，浇筑砼之前，应检查模板的标高、位置、尺寸、强度、刚度是否符合要求，接缝是否严密，构件及预埋件应对照图纸核对其数量、规格、排设位置及保护层厚度，模板内的杂物、积水和构件上的污垢要清理干净，模板如有缝隙，须填塞严密，模板内面涂刷脱模剂，待自检测合格后，请监理检查。
浇注砼前，检查混凝土的均匀性和坍落度。
2）浇注混凝土时，砼应按一定的厚度，缝隙和方向分层浇筑，应在下层砼初凝前完成上层砼浇筑，分层厚度为30cm。
3）在砼浇筑前组织人员对砼供应、振捣准备工作进行检查，并会同监理对模板等进行验收，合格后方可开始浇筑砼。
4）砼振捣采用插入式，应快插慢拔。
波纹管施工工艺
引言概述：波纹管作为一种常用的管道材料，具有良好的柔性和可延展性，被广泛应用于石化、化工、煤炭等行业。
在波纹管的施工过程中，合理的工艺流程将直接影响到施工质量和效率。
本文将详细介绍波纹管施工的工艺流程，包括前期准备、波纹管的安装、连接及焊接方法、检测和验收等方面，通过细致的分析和阐述，旨在为从事波纹管施工工作的相关人员提供指导和参考。
正文内容：一、前期准备1.施工方案设计：根据实际情况和工程要求，制定合理的波纹管施工方案，包括管道布局、支撑方式等。
2.材料准备：选购合格的波纹管材料，包括管道、管件、密封件等，并进行材料验收和记录。
3.设备准备：选择适当的施工工具和设备，如切割机、焊接机、千斤顶等，并进行设备检查和调试。
二、波纹管的安装1.切割与准备：根据设计图纸要求，切割波纹管，注意切割面的平整度和光滑度。
2.布置管道：根据管道布局确定管道的摆放位置，使用弯管机进行弯曲处理，尽量减少弯头的数量。
3.安装支撑：根据设计要求，安装合适的支撑架，并确保支撑架的稳固和牢固。
4.安装管道：将切割好的波纹管按照设计要求逐一安装到支撑架上，注意连接的精确度和紧密度。
5.连接管件：根据需要使用合适的管件进行连接，如弯头、变径尾缩头等，确保连接牢固和密封。
三、焊接方法1.阴极保护焊接：适用于埋地或水下的波纹管焊接，采用阴极保护焊机进行焊接，确保焊缝质量和防腐效果。
2.气焊：适用于室外和较大直径的波纹管焊接，使用气焊机进行焊接，注意焊接温度和焊缝质量。
3.电弧焊：适用于室内和大型工程的波纹管焊接，使用电弧焊机进行焊接，注意焊接电流和焊缝质量。
4.焊接检查：进行焊缝的质量检查和测试，包括焊缝的可视检查、超声波检测等，确保焊接质量。
5.焊接验收：根据相关标准和规范对焊接质量进行验收，包括焊缝的尺寸、牢固度、密封性等指标。
四、检测和验收1.泄漏测试：对波纹管系统进行泄漏测试，包括水压试验、压力检测等，确保系统的密封性和安全性。
波纹管施工工艺【图】
1 波纹管施工工艺1.1施工测量1．工程开工前对设计交的导线点和水准点进行复核，复核无误后报监理审批才能使用。
2．根据施工图对沟槽中线进行测设，测量完成后报监理工程师检查合格才能开挖沟槽。
并作好高程控制桩，以便对沟槽开挖进度进行检查。
1.2沟槽土石方开挖1．根据设计图纸、文件、施工规范，按照施工测量、放线结果视沟槽深度、土质，地下水情况，选定开槽断面和沟槽边坡。
在土质良好，沟槽深度小于1m，沟槽上无附加荷载时，可以不支撑开直槽；沟槽深度大于1.7m时，沟槽按土质、石质放坡开槽，根据设计要求石方沟槽按1:0.25进行放坡、土方沟槽按1:0.33进行放坡（见下图），沟槽工作面宽度按《给水排水管道工程施工及验收规范》非金属管道加工作面，即按混凝土垫层的外边每边加0.5米的工作面作为施工操进行“跳槽”开挖（“跳槽”间隔距离为8-10米），并在开挖过程中增设挡板支撑，时刻注意施工安全。
3．如现场地表水丰富，地下水位较高，故在沟槽开挖后采取在槽内开挖明沟排水或设置土埂阻水等方法，槽底有水时，在槽底边沿挖一条200×200mm的排水沟将水排至最低凹处，开挖一个300×500mm集水坑（间隔50米左右一个），4．沟槽严格控制基底高程，严禁超挖，基底设计标高以上0.2—0.3m的原装土，用人工清理至设计标高，如果局部超挖或发生扰动，可换填粒径10—15m 天然级配的砂石料或中、粗砂并夯实。
5．雨季施工，应尽可能缩短开槽长度，做到成槽快、回填快。
一旦发生泡槽，应将水排除，把基底受泡软化的表层土清除，换填砂石料或中、粗砂，做好基础处理。
6．开槽后，对槽宽，基础垫层厚度，基础表面标高，排水沟畅通情况，沟内是否有污泥杂物，基面有无扰动等作业项目分别进行验收，合格后才能进下一步工序。
7．质量要求槽底高程0-30槽底中线每侧宽度不小于规定沟槽边坡不徒于规定（土石方工程施工详见工艺框图）分项工程施工工艺框图-土石方工程1.3垫层施工1．垫层施工前，先将槽内废碴、落土等杂物清除和将被水浸泡过的浮泥清除干净。
波纹管施工方案三篇
波纹管施工方案三篇篇一：波纹管施工方案1、施工工艺：测量放线→机械开槽→槽底平整夯实→砂砾垫层→砂基→管道安装→井室砌筑、抹面→胸腔填土→庇水试验→回填土夯实2、导线点、水准点加迷曝制及定位测量放线施工方案：（1）熟悉设计图纸、资料，弄清主管和支管的管线布置、走向及工艺流程和施工安装要求。
熟悉现场情况，了解设计管线沿途已有的平面及高程控制点分布情况。
根据管道平面和已有控制点，并拮和实际地形，做好实测数据整理，绘制实测草图。
（2）进场后对设计单位交接的水准点和导线点进行复扳，庇和差符和设计要求后，进行导线点、水准点的加密，每30米范围内有一个水准点，加密点必须进行庇和平差水准点的庇和差为20√L，确保加密点的准确，以满足排水管高程、线型控制的精度。
（3）由于管道中踢桩在施工中要被挖掉，因此在不受施工干扰、施测方便、易于保护的地方测设施工控制桩，测设中踢方向控制桩，采用延长线或导线法，测设附属构筑物位置控制桩，采用交会法或平行踢法。
（4）施工过程中的测量主要是槽底高程的确定，机械开挖后，采用跟机测量，随挖随测，杜绝超挖现象，确保槽底高程符和设计要求，管道安装后，进行复扳，发现问题及时处理，使管底高程控制在允许偏差范围内。
每天测量工作开始前，都要进行锑邻水准复核测量。
（5）、管道中心由中踢控制桩来确定，通过控制桩在管道基础上打出边线，确定管道的铺设位置。
井室高程根据设计要求进行控制，管道铺设完毕后，要进行管顶及构筑物的竣工复核测量。
3、沟槽开挖及基础处理：熟悉图纸，根据设计给定的水准点及坐标控制点进行测量、定位、放线，引临时水准点及控制桩，经监理工程师复核认证批准后方可进行沟槽开挖。
工程采用挖掘机进行开挖，沟槽开挖要严格控制挖深及管道中朽，机械开挖留20cm的余量，由人工清槽至设计槽底高程位置，并将里程桩引至槽底。
严格控制沟槽开挖放坡系数，按设计的放坡系数挖够宽度，开挖时应注意沟槽土质情况，必要时应请驻地监理和甲方及设计代表现场确定放坡系数，以防槽边塌方。
波纹管施工方案
大羊坊出水口临时修复工程波纹管施工方案：1、施工工艺：测量放线→机械开槽→槽底平整夯实→砂砾垫层→砂基→管道安装→井室砌筑、抹面→胸腔填土→庇水试验→回填土夯实2、导线点、水准点加迷曝制及定位测量放线施工方案：（1）熟悉设计图纸、资料，弄清主管和支管的管线布置、走向及工艺流程和施工安装要求. 熟悉现场情况，了解设计管线沿途已有的平面及高程控制点分布情况。
根据管道平面和已有控制点，并拮和实际地形，做好实测数据整理,绘制实测草图。
（2)进场后对设计单位交接的水准点和导线点进行复扳,庇和差符和设计要求后，进行导线点、水准点的加密，每30米范围内有一个水准点，加密点必须进行庇和平差水准点的庇和差为20√L，确保加密点的准确，以满足排水管高程、线型控制的精度。
（3）由于管道中踢桩在施工中要被挖掉，因此在不受施工干扰、施测方便、易于保护的地方测设施工控制桩,测设中踢方向控制桩，采用延长线或导线法，测设附属构筑物位置控制桩，采用交会法或平行踢法。
（4)施工过程中的测量主要是槽底高程的确定，机械开挖后，采用跟机测量，随挖随测，杜绝超挖现象，确保槽底高程符和设计要求，管道安装后,进行复扳,发现问题及时处理，使管底高程控制在允许偏差范围内。
每天测量工作开始前，都要进行锑邻水准复核测量。
（5）、管道中心由中踢控制桩来确定，通过控制桩在管道基础上打出边线，确定管道的铺设位置。
井室高程根据设计要求进行控制，管道铺设完毕后，要进行管顶及构筑物的竣工复核测量。
3、沟槽开挖及基础处理：熟悉图纸，根据设计给定的水准点及坐标控制点进行测量、定位、放线,引临时水准点及控制桩，经监理工程师复核认证批准后方可进行沟槽开挖.工程采用挖掘机进行开挖，沟槽开挖要严格控制挖深及管道中朽,机械开挖留20cm的余量，由人工清槽至设计槽底高程位置，并将里程桩引至槽底.严格控制沟槽开挖放坡系数，按设计的放坡系数挖够宽度，开挖时应注意沟槽土质情况，必要时应请驻地监理和甲方及设计代表现场确定放坡系数，以防槽边塌方。
