海湾消防报警主机说明书
海湾消防主机操作说明
海湾消防主机操作说明海湾消防主机操作说明1. 产品介绍海湾消防主机是一款高性能、多功能的消防控制系统,广泛应用于各类建筑物、场所的消防设备的监控和控制。
本文将详细介绍海湾消防主机的各项功能和操作方法,以帮助用户正确使用和管理消防系统。
2. 系统组成海湾消防主机由以下组件组成:2.1. 主机控制器:负责整个系统的控制和管理。
2.2. 传感器与探测器:负责检测烟雾、温度等火灾预警参数。
2.3. 报警设备:包括声光报警器、联动控制器等。
2.4. 灭火装置:包括自动喷水灭火系统、气体灭火系统等。
2.5. 通信模块:负责与外部消防监控中心进行联动和通信。
3. 系统安装3.1. 安装位置选择:应选择离易燃物品较远、易于检修的位置进行安装。
3.2. 安装步骤:按照安装指南逐步进行系统的安装和连接。
3.3. 接地和电源:确保系统有良好的接地和稳定的电源供应。
4. 系统设置4.1. 系统初始化:首次使用前需要进行系统初始化设置。
4.2. 传感器配置:根据建筑物的结构和使用需求,进行传感器的设置和配置。
4.3. 报警设备设置:设置声光报警器等报警设备的参数和功能。
4.4. 灭火装置设置:设置自动喷水灭火系统、气体灭火系统等的参数和控制方式。
5. 系统操作5.1. 启动与停止:按照指示进行系统的启动和停止操作。
5.2. 火灾报警处理:当系统报警时,应按照相应的处理流程进行处理。
5.3. 灭火装置控制:在发生火灾时,按照需要控制相应的灭火装置进行灭火。
5.4. 系统状态监测:定期监测系统状态,确保系统正常工作。
5.5. 历史记录查询:可以查询系统的历史报警记录、操作记录等。
6. 系统维护6.1. 定期检测和保养:按照维护手册规定进行定期的检测和保养。
6.2. 故障排除:当系统出现故障时,根据故障指南进行排除。
6.3. 在线升级:根据升级指南进行系统软件的在线升级。
7. 附件本文档附带以下附件:7.1. 安装指南:详细介绍了系统的安装步骤和注意事项。
海湾消防报警主机简易操作说明
海湾消防报警主机操作说明一、火警的一般处理方法1、当发生火警时,按下“消音”键后应马上派人到现场确认是否有火灾发生。
2、若确认为火灾发生,应将主机切换至自动状态,并立刻通知消防部门,组织人员疏散。
当现场确认发生火灾时,消防主机应操作键盘处按下“启动方式”键、屏幕出现“密码“时再按“确认”键,然后屏幕会看到;设置启动方式手动方式允许自动方式不允许提示方式无按↓选择“自动方式”位置,按“确认”键,屏幕显示“自动方式允许”操作完成3、若为误报警,记录下误报警设备号及报警时间,确认误报警设备的现场情况,如有无较大的灰尘、水蒸气、温度剧烈变化、气流、较大物体移动等,并记录;如果出现有规律的误报,请联系售后服务人员解决。
二、故障的一般处理方法故障一般可分为两类,一类为控制器内部部件产生的故障,如主备电故障、总线故障等;另一类是现场设备故障,如探测器故障、模块故障等。
故障发生时,可按“消音”键终止故障警报声。
若故障无法自行恢复或者复位故障仍然存在则通知维护单位进行维修。
四、设备的屏蔽与取消屏蔽当外部设备(探测器、模块或火灾显示盘)发生故障时,可将它屏蔽掉,待修理或更换后,再利用取消屏蔽功能将设备恢复。
1、设备屏蔽按下“屏蔽”键(若控制器处于锁键状态,需输入用户密码解锁,该主机没有密码,直接按确认键即可)。
假设需要屏蔽的设备为用户编码为010125的点型感烟探测器,其屏蔽操作应按照如下步骤进行:输入欲屏蔽设备的用户编码“010125”;按“TAB”键,设备类型处为高亮条;参照“设备类型表”,输入其设备类型“03”(03代表点型感烟,02代表点型感温,11代表手动按钮,13代表讯响器);按“确认”键存储,如该设备未曾被屏蔽,屏幕的屏蔽信息中将增加该设备,否则在显示屏上提示输入错误。
2、取消屏蔽按下“取消屏蔽”操作同屏蔽一样。
五、复位功能当火警或故障等处理完毕后,对控制器进行复位操作,操作方法为按下“复位”键,输入用户密码(该主机没有密码,直接按确认键即可)并确认。
海湾消防主机操作说明
二、海湾GST9000的基本操作 - 常规键盘操作
• 2.2.1 信息查询-运行记录查询
进入“1、运行记录查 询”,可检查运行记录 信息,如图所 有 的 报警 信息,发出的命令和进 行的设置。每条信息包 括序号、信息类型、信 息发生的时间、二次码、 设备类型及注释信息。 本控制器可查询系统最
新发生的00条记录。
控制器内部 部件产生
通知部门主 管
通知工程维 修
做好报修记 录
• 一般 • 故障
现场设备
通知工程维 修
做好报修记 录
临时屏蔽( 需通知主管 经主管同意 后方可执行
维修完毕后 恢复屏蔽
二、海湾GST9000的基本操作 - 常规键盘操作 2.6 复位键的使用
清除当前 的所有火 警、故障 和反馈显 示
复位所有 联动设备
2.3 报警器的消音及 启动
在发生火警时,控制器所连接的警报器将发出报警声,提示人员有火警存在,如 果值班人员发现不是真实火警时,可以按“警报器消音/启动”键,来禁止警报器 和讯响器发出声音报警,警报器消音的同时控制器的警报器消音指示灯点亮,有 新的火警发生时,警报器将再次发出声音 报 警,同 时控制器的警报器消音指示 灯熄灭 。也可以通过按下“警报器消音/启动 ”键来手动启动控制器所连接的警 报器,在按确认键后,警报器和讯响器将启动。“警报器消音/启动”键需要使用 用户密码(或更高级密码)解锁后才能进行操作
此处时间设置的时间是 控制器运行记录的基准 时间,设置必须要准确
三、联动设备操作指引 - 自动操作
步骤一 1
步骤二 6
步骤三
1、发生火警时 1 和 5 会有信息及声光提示 2、监控人员根据 1 提示信息通知现场秩序员 查看现场情况,同时可点 2 进行消音处理,待 秩序员跑点,确认为真实火情后点 4 进行火警

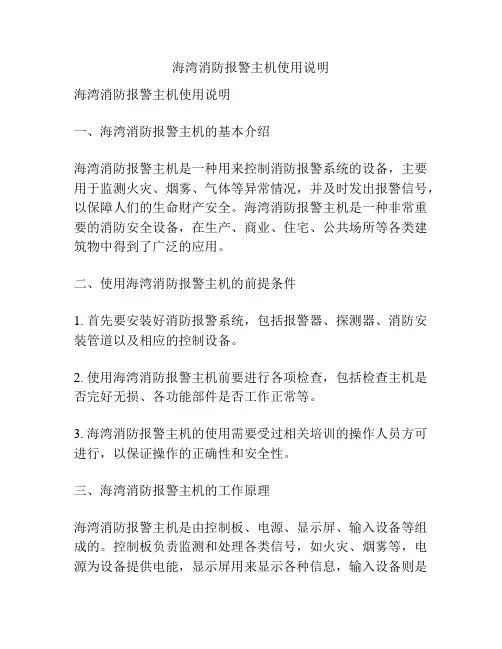

海湾消防报警主机使用说明
海湾消防报警主机使用说明海湾消防报警主机使用说明一、海湾消防报警主机的基本介绍海湾消防报警主机是一种用来控制消防报警系统的设备,主要用于监测火灾、烟雾、气体等异常情况,并及时发出报警信号,以保障人们的生命财产安全。
海湾消防报警主机是一种非常重要的消防安全设备,在生产、商业、住宅、公共场所等各类建筑物中得到了广泛的应用。
二、使用海湾消防报警主机的前提条件1. 首先要安装好消防报警系统,包括报警器、探测器、消防安装管道以及相应的控制设备。
2. 使用海湾消防报警主机前要进行各项检查,包括检查主机是否完好无损、各功能部件是否工作正常等。
3. 海湾消防报警主机的使用需要受过相关培训的操作人员方可进行,以保证操作的正确性和安全性。
三、海湾消防报警主机的工作原理海湾消防报警主机是由控制板、电源、显示屏、输入设备等组成的。
控制板负责监测和处理各类信号,如火灾、烟雾等,电源为设备提供电能,显示屏用来显示各种信息,输入设备则是用于用户输入操作指令的设备。
海湾消防报警主机的工作可以分为以下几个步骤:1. 监测检测:主机会根据所接收到的信号进行监测和检测,如有火灾、烟雾、气体等异常情况,则会及时发出相应的报警信号。
2. 报警处理:一旦发现异常情况,海湾消防报警主机就会立刻进行报警处理,如触发报警器的报警,同时还会自动调用消防装置的工作。
3. 综合控制:海湾消防报警主机还可以对消防装置的运行进行综合控制,如对喷淋、喷泡控制和火灾自动熄灭等。
四、海湾消防报警主机的使用方法1. 启动主机:将电源接通,按下启动键,待主机启动成功后进入监测状态。
2. 监测设置:对各项监测参数进行设置,如烟感侦测器、点型探测器等。
3. 报警设置:设置各类报警信息,包括声响警报、短信警报、电话报警等。
4. 操作记录:主机会记录各类操作信息,如异常信息、报警信息等,并显示在显示屏上。
5. 维护保养:对主机进行定期维护和保养,包括清理设备内部和检查设备安装情况等。
海湾主机系列说明
消防自动报警/联动系统操作说明第一部分:值班人员操作指南一、系统简介:探测部分:包括各种探测器。
整个系统管理部分:包括各型控制器。
联动控制:各种模块。
辅助部分:包括电源盘、火灾显示盘、CRT等。
探测器的作用:监视保护区,把火警信息传给控制器,包括感烟、感温、感光等多种类型。
控制器的作用:接收显示火警信息,手动自动控制联动设备。
模块的作用:接收控制器的控制灭火设备及辅助设备的指令,通过模块内的继电器使相应设备启动,同时可接收设备的动作信息。
电源盘的作用:输出直流24V电源,给模块、火灾显示盘等设备供电。
火灾显示盘的作用:在保护区内与控制器同步显示火警信息,有数字式、液晶式、图形式三种。
CRT的作用:有火警等信息时,用图形化显示具体位置,并可对联动设备进行操作。
二、开机及注意事项:1、开机顺序:(关机顺序与开机顺序相反)1)原则:先开备电开关,后开工作开关;先开电源盘(箱)开关,后开控制器开关;先开从机(包括火灾显示盘)开关,后开主机开关。
(柜式控制器开机前先打开后面的空气开关)控制器部分开机后,再打开消防电话主机、消防广播系统的卡座、功放、CRT等。
9000主机先开2机箱,再开1号机箱.关机则反之.2)说明:工作开关、备电开关位置:见具体设备及相应使用说明书,不明之处请与海湾公司技术服务部联系。
打开备电开关作用:平时给备电充电,交流掉电时备电自动投入使系统保持正常工作。
2、开机时注意事项:1)主电是否正常(交流电压显示不在187V-242v之间、主电故障指示灯亮或设备报主电故障);2)备电是否正常(备电故障指示灯亮或设备报备电故障);3)电源盘(箱)电压输出是否正常(正常在24-2627v之间);4)各个指示灯、数码管、液晶屏是否正常点亮,声音是否正常;5)是否显示总线故障,如显示表示总线短路,应立刻关机,待排除线路故障后再开机。
3、控制器开机时的正常显示过程:依次点亮指示灯、数码管,液晶屏,显示各种信息,并顺序发出各种声音(火警、故障、动作等声音),然后检测总线和通讯线上所连接的设备。

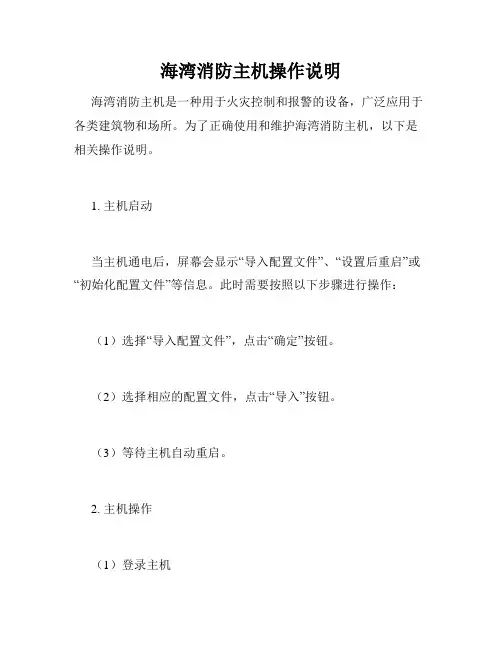

海湾消防主机操作说明
海湾消防主机操作说明海湾消防主机是一种用于火灾控制和报警的设备,广泛应用于各类建筑物和场所。
为了正确使用和维护海湾消防主机,以下是相关操作说明。
1. 主机启动当主机通电后,屏幕会显示“导入配置文件”、“设置后重启”或“初始化配置文件”等信息。
此时需要按照以下步骤进行操作:(1)选择“导入配置文件”,点击“确定”按钮。
(2)选择相应的配置文件,点击“导入”按钮。
(3)等待主机自动重启。
2. 主机操作(1)登录主机启动主机后,需要输入用户名和密码进行登录。
默认用户名为“admin”,密码为“123456”。
(2)设置主机参数登录成功后,可以进入主机设置界面进行参数设置。
主要包括:1)时间设置:确保主机时间准确无误。
2)声音设置:可设置报警音量大小及报警方式等。
3)通信设置:可设置主机和其他设备之间的通信协议和参数等。
(3)查看主机状态在主机运行过程中,可以随时查看主机各部件的状态,如消防水泵、风机、温度传感器等。
若发现异常情况,应及时处理。
(4)处理报警信号当主机接收到火灾报警信号后,会自动发出警报。
此时需要按照以下步骤进行处理:1)确认报警信号来源。
2)判断火灾情况严重程度,决定是否需要立即疏散人员。
3)在安全情况下,尽可能采取措施扑灭火灾。
(5)记录和安全维护主机记录了每一次报警和处理过程,可以通过查看记录信息了解消防安全情况。
同时,对于主机设备的安全维护也尤为重要,需定期进行检测和保养。
3. 注意事项(1)严格按照操作规程进行操作。
(2)在处理火灾事故时,应按照指定程序和流程操作,并保证自身人身安全。
(3)定期对主机设备进行检测和维护,确保其正常稳定运行。
(4)定期进行消防演习,提高员工应急反应能力。
总结:海湾消防主机作为一种重要的消防设备,其正确使用和有效维护对于保障消防安全具有极其重要的意义。
因此,我们应加强对海湾消防主机的操作和维护的培训和宣传,确保每一位从业人员能够熟练地操作海湾消防主机。
海湾5种H系列主机安装使用说明
JB-QB-GST1500HJB-QG-GST5000HJB-QT-GST5000HJB-QG-GST9000HJB-QT-GST9000H火灾报警控制器/消防联动控制器安装使用说明书目录第一部分概述 (1)第1章控制器简介 (2)第二部分结构.安装.调试 (4)第2章控制器结构及配置说明 (5)2.1控制器配置方式及结构概述 (5)2.1.1火灾报警控制器/消防联动控制器配置 (5)2.1.2JB-QB-GST1500H火灾报警控制器结构 (5)2.1.3JB-QB-GST1500H控制器机箱内部门板结构布局 (6)2.1.4JB-QB-GST1500H控制器机箱内部结构布局 (7)2.1.5JB-QG-GST5000H火灾报警控制器结构 (7)2.1.6JB-QT-GST5000H火灾报警控制器结构 (8)2.1.7JB-QG-GST9000H火灾报警控制器结构 (9)2.1.8JB-QT-GST9000H火灾报警控制器结构 (10)2.1.9JB-QG/QT-GST5000/9000H控制器内部结构布局 (11)2.1.10按键及面板设置说明 (13)2.1.11智能手动消防启动盘结构说明 (14)2.1.12直接控制盘结构说明 (15)2.1.13JB-QG/QT-GST5000/9000H控制器母板说明 (15)2.1.14JB-QG/QT-GST5000/9000H控制器内部结构布局 (16)2.2控制器电源系统说明 (17)2.2.1JB-QB-GST1500H控制器电源系统说明 (17)2.2.2JB-QG/QT-GST5000/9000H控制器电源系统说明 (17)2.3控制器对外接线端子说明 (18)2.3.1JB-QB-GST1500H控制器 (18)2.3.2JB-QG/QT-GST5000/9000H控制器 (19)2.4警报器输出接线说明 (19)第3章安装与调试 (21)3.1开箱检查 (21)3.2控制器的外形尺寸及环境要求 (21)3.3开机检查 (22)3.4外部设备检查 (22)3.5接线和设置 (22)3.6调试 (22)第三部分系统应用 (24)第4章一般性用户使用说明 (25)4.1开机、关机与自检 (25)4.2用户按键与界面操作说明 (29)4.2.1数据输入的一般方法 (29)4.2.2汉字与英文的输入方法 (29)4.2.3菜单操作的一般方法 (29)4.2.4.2操作方法 (29)4.3键盘解锁和锁键盘 (30)4.3.1键盘解锁 (30)4.3.2锁键 (30)4.4信息显示 (30)4.4.1事件信息格式说明 (30)4.4.2事件信息窗口分类 (31)4.4.3事件信息的焦点窗口与窗口切换 (32)4.4.4焦点信息的选中与操作 (33)4.4.5全屏分屏显示切换 (34)4.5信息查询 (35)4.5.1设备信息检查 (36)4.5.1.1按回路查询 (36)4.5.1.2按条件查询 (40)4.5.1.3全部设备查询 (41)4.5.1.4设备状态查询 (41)4.5.2历史记录查询 (42)4.5.3联动公式检查 (43)4.5.4屏蔽信息检查 (43)4.5.5启动信息检查 (44)4.6信息的打印 (44)4.7控制器声音提示及消音 (45)4.8火警及故障的处理方法 (45)4.8.1火警的一般处理方法 (45)4.8.2故障的一般处理方法 (45)4.9自检功能 (45)4.9.1声光部件自检 (46)4.9.2输出功能自检 (46)4.10用户设置 (46)4.10.1日期时间设置 (47)4.10.2手动启动设置 (47)4.10.3自动启动设置 (48)4.10.4气体喷洒设置 (49)4.10.5自动防盗设置 (49)4.10.6屏幕保护设置 (50)4.11打印设置 (50)4.12设备的屏蔽与取消屏蔽 (51)4.12.1按照设备编码屏蔽设备 (52)4.12.2按用户编码屏蔽设备 (52)4.12.3屏蔽单个回路 (53)4.13联动设备的手动启动与停动操作 (54)4.13.1对联动进行手动启动操作的条件 (54)4.13.2利用主机键盘进行的被控设备启动/停动操作 (55)4.13.3利用手动盘进行的被控设备手动启动/停动操作 (57)4.13.4利用直控盘进行的手动启动/停动操作 (57)实现自动联动的条件4.14.2自动联动逻辑的实现 (57)4.14.3延时启动的取消和直接启动控制 (57)4.14.4待联动设备禁止输出控制 (58)4.15气体灭火设备的启动和停动控制 (58)4.15.1气体灭火设备的启动条件 (58)4.15.2气体灭火设备的手动启动控制 (59)4.15.3气体灭火设备的自动联动控制 (60)4.15.4气体灭火设备的紧急停动控制 (60)4.16复位功能 (60)4.17联网信息显示说明 (60)第5章系统管理员操作指南 (62)5.1设备注册 (62)5.1.1手动增加设备 (63)5.2设备定义 (64)5.2.1设备定义的内容 (64)5.2.2设备定义操作 (64)5.3联动公式 (70)5.3.1联动公式的格式 (70)5.3.2联动公式的编辑 (72)5.4网络设置 (74)5.4.1本机地址设置 (74)5.4.2通讯板设置 (75)5.4.3IP地址设置 (76)5.4.4清除故障从机 (76)5.4.5二次码兼容性 (77)5.5工作模式 (77)5.5.1调试模式设置 (78)5.5.2广播同步设置 (79)5.5.3预警功能设置 (79)5.5.4火警输出设置 (80)5.5.5接地检测设置 (81)5.5.6显示盘静音设置 (82)5.5.7控制器静音设置 (83)5.5.8声光警报器反馈 (83)5.6密码设置 (84)5.6.1密码的分类 (84)5.6.2密码的更改 (84)第6章系统调试功能说明 (86)6.1定点调试 (86)6.2数字化设备调试 (87)6.3修改设备编码 (88)6.4全部回路重码检测 (88)6.5探测器污染补偿 (89)6.6探测器清洗修正 (90)第四部分配接直控盘 (91)直控盘部分 (91)第7章配接直控盘 (92)7.1概述 (92)7.2特点 (92)7.3结构特征 (92)7.3.1面板说明 (92)7.3.2内部结构说明 (92)7.4布线及应用 (93)7.5使用及操作 (93)7.5.1盘号设定 (93)7.5.2开机 (94)7.5.3自检 (94)7.5.4直控盘定义 (94)7.5.5手动控制 (94)7.5.6自动控制 (94)第五部分用户须知 (96)第8章故障、异常信息处理和定期检查 (97)8.1一般性故障处理 (97)8.2打印机维护 (97)8.2.1更换打印纸 (97)8.2.2自检 (97)8.2.3运行状态 (98)8.3电池维护 (98)第9章注意事项 (99)附录一技术指标 (100)附录二设备类型表 (102)附录三调试表格 (103)附录四简单操作说明 (104) (104)第1章控制器简介JB-QB-GST1500H、JB-QG/QT-GST5000/9000H火灾报警控制器/消防联动控制器(简称为控制器)是海湾公司推出的新一代火灾报警控制器,为适应工程设计的需要本控制器兼有联动控制功能,可与海湾公司的其它产品配套使用组成配置灵活的报警联动一体化控制系统,适合独立单体建筑中的区域消防报警系统,同时该控制器具有强大的联网功能,多台控制器联网可组成分布式消防报警系统。
海湾消防报警主机简易操作说明
海湾消防报警主机简易操作说明GST-5000简易操作说明一、火警的一般处理方法1、当发生火警时,应先检查发生火警的部位,并确认是否有火灾发生。
2、若确认为火灾发生,应将主机切换至自动状态,并立刻通知消防部门,组织人员疏散。
3、若为误报警,记录下误报警设备号及报警时间,确认误报警设备的现场情况,如有无较大的灰尘、水蒸气、温度剧烈变化、气流、较大物体移动等,并记录;如果出现有规律的误报,请联系售后服务人员解决。
二、故障的一般处理方法故障一般可分为两类,一类为控制器内部部件产生的故障,如主备电故障、总线故障等;另一类是现场设备故障,如探测器故障、模块故障等。
故障发生时,可按“消音”键终止故障警报声。
若主电掉电,采用备电供电,处于充满状态的备电可维持控制器工作8 小时以上,直至备电自动保护;在备电自动保护后,为提示用户消防报警系统已关闭,控制器会提示1 小时的故障声(GB 4717-2005 的要求);在使用过备电供电后,需要尽快恢复主电供电并给电池充电48 小时,以防蓄电池损坏。
若系统发生故障,应及时检修,若需关机,应做好详细记录。
若为现场设备故障,应及时维修,若因特殊原因不能及时排除的故障,应利用系统提供的设备屏蔽功能将设备暂时从系统中屏蔽,待故障排除后再利用取消屏蔽功能将设备恢复。
三、启动方式设置按下“启动控制”键,调出启动方式菜单(如图5-26 所示),可按“△=”、“=▽”键选择相应方式,按“确认”键存储,系统即工作在所选的状态下。
说明:手动方式是指通过主控键盘或手动消防启动盘对联动设备进行启动和停动的操作,手动允许时,面板上的“手动允许”灯点亮。
自动方式是指满足联动条件后,系统自动进行的联动操作,其包括不允许、部分允许、全部允许三种方式。
部分自动允许和全部自动允许时,面板上的“自动允许”灯亮。
部分自动允许只允许联动公式中含有“= =”的联动公式参加联动。
提示方式是指在满足联动条件后,而自动方式不允许时,手动盘的指示灯将闪烁提示。
海湾消防报警主机说明书
......前言JB-QG-GST5000火灾报警控制器(联动型)是海湾公司充分调研消防市场需求,总结多年消防工程经验,融会国标GB4717-93《火灾报警控制器通用技术条件》和GB16806-1997《消防联动控制设备通用技术条件》的要求和精神,设计的新一代报警联动一体化智能控制器。
本控制器采用柜式结构、模块化设计,具有功能强、容量大、配置灵活的特点。
系统采用大屏幕汉字液晶显示,打印机可打印系统所有报警、故障及各类操作的汉字信息。
具有全面的现场编程能力,最大容量为4840个总线制报警联动控制点。
GST5000智能报警联动控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控制盘连接,从而构成一个集总线、多线于一身的报警联动一体化控制器,是消防工程的最佳选择。
本手册应由专人负责,妥善保管,以备日后查用。
目录第一部分............................................................................................................................................................................. 概述 (4)第一章公司简介 (5)第二章JB-QG-GST5000火灾报警控制器(联动型)简介 (6)第二部分.......................................................................................................................................................... 结构.安装.调试 (7)第三章JB-QG-GST5000控制器结构及配置说明 (8)3.1控制器结构及配置方式概述 (8)3.2JB-QG-GST5000控制器主机结构说明 (9)3.2.1 按键及面板设置说明 (9)3.2.2 控制器主机内部结构说明 (9)3.364路手动消防启动盘结构说明 (11)3.3.1 面板结构说明 (11)3.3.2 内部结构说明 (12)3.4LD-D02智能电源盘结构说明 (12)3.5LD-KZ08多线制控制盘结构说明 (12)3.5.1 控制盘外观说明 (12)3.5.2 控制盘背面结构及接线端子说明 (13)3.6控制器主电源盒端子说明 (14)3.7控制器典型配置及内部结构说明 (14)3.7.1 典型配置外观示意 (14)3.7.2 内部结构及连接线示意 (14)3.7.3 控制器对外接线端子说明 (15)第四章安装与调试 (16)4.1开箱检查 (16)4.2机柜的安装条件及方式 (17)4.3开机检查 (17)4.4外部设备检查 (17)4.5接线和设置 (17)4.6调试 (17)第三部分系统应用 (18)第五章一般性用户使用说明 (19)5.1开机、关机与自检 (19)5.2键盘操作前准备 (21)5.2.1 键盘的命令功能和字符功能 (21)5.2.2 数据输入的一般方法 (21)5.2.3 信息查看操作的一般方法 (21)5.3键盘解锁和锁键盘 (21)5.3.1 键盘解锁 (21)5.3.2 锁键 (21)5.4注册信息检查 (22)5.4.1 检查系统配置 (22)5.4.2 检查回路配置 (22)5.4.3 检查设备信息 (23)5.5.1 信息显示 (25)5.5.2 查看运行记录 (27)5.5.3 信息的打印 (28)5.6消音 (28)5.7火警及故障的处理 (28)5.7.1 故障的一般处理方法 (28)5.7.2 火警的一般处理方法 (28)5.8设备的隔离与取消隔离 (28)5.8.1 设备隔离 (28)5.8.2 取消隔离 (29)5.9总线制被控设备的手动启动与停动操作 (29)5.9.1 对外部设备进行手动启动操作的条件 (29)5.9.2 利用主机键盘进行的被控设备启动/停动操作 (30)5.9.3 利用手动消防启动盘进行的被控设备手动启动/停动操作 (30)5.10总线制被控设备的自动联动控制 (30)5.10.1 实现自动联动的条件 (30)5.10.2 自动联动逻辑的实现 (30)5.11气体灭火设备的启动和停止控制 (30)5.11.1 气体灭火设备的启动条件 (30)5.11.2 气体灭火设备的手动启动控制 (31)5.11.3 气体灭火设备的自动联动控制 (32)5.11.4 气体灭火设备的紧急停动控制 (32)5.12清除功能 (32)6.6启动方式设置 (33)6.7气体喷洒允许控制设置设备 (33)第四部分更进一步的说明 (33)第七章LD-KZ08多线制控制盘操作使用说明 (34)7.1多线制控制盘功能设定 (34)7.2操作使用说明 (35)7.3与LD-302B切换模块接线说明 (36)7.4多线制联动控制盘控制应用举例 (36)第八章与CRT显示系统和远程监控网络的连接 (37)8.1与CRT显示系统的连接和相关设置 (37)8.1.1连接 (37)8.1.2 地址设置 (37)8.2与远程监控网络相关设置 (38)第五部分用户须知 (39)第十章故障处理和定期检查 (40)10.1一般性故障处理 (40)10.2定期检查和更换 (40)第十一章注意事项 (43)附录一技术指标 (44)附录二设备类型表 (45)附录三标准汉字码表 (46)附录五调试表格 (61)附录六整机内部接线示意图 (62)JB-QG-GST5000火灾报警控制器(联动型)第一部分概述公司简介JB-QG-GST5000火灾报警控制器(联动型)简介第一章公司简介海湾安全技术(集团)有限公司是专业从事楼宇自动化控制系统、火灾自动报警和消防联动控制系统及相关技术产品开发、生产、销售和工程服务的高科技企业,技术力量雄厚,检测手段齐全,管理体制严格,产品技术水平和产量居全国同行业前列。
海湾消防报警主机说明书教材
第七章LD-KZ08多线制控制盘操作使用说明38
7.1多线制控制盘功能设定39
7.2操作使用说明40
7.3与LD-302B切换模块接线说明40
7.4多线制联动控制盘控制应用举例41
第八章与CRT显示系统和远程监控网络的连接42
8.1与CRT显示系统的连接和相关设置42
8.1.1连接42
2.7可配接汉字式火灾显示盘
本控制器可配接我公司生产的汉字式火灾显示盘,汉字信息无需下载,方便可靠,并可以通过对火灾显示盘的设备定义灵活的实现火灾显示盘的分楼区及分楼层显示功能。
2.8模块式开关电源
模块式开关电源可在宽主电电压范围内高效节能运行,合理的充电电路和可靠的多级保护延长了电池的使用寿命。
JB-QG-GST5000火灾报警控制器(联动型)
第二部分
JB-QG-GST5000控制器结构及配置说明
安装与调试
第三章
3.1
JB-QG-GST5000控制器采用柜式或琴台式结构安装,根据不同要求来配置回路板数、手动消防启动盘、LD-KZ08多线制联动控制盘等,另外本系统含有一块LD-D02智能电源盘,用于向外接模块或相应的被控设备供电。
JB-QG-GST5000控制器柜式及琴台式基本配置如图3-1所示:
2.主板、回路板、通讯板结构说明如图3-4所示
图3-4
每个回路板及通讯板上均设有2个十进制编码开关,分别代表十位和个位,用于设置回路板及通讯板通道号。图例:十位为0、个位为1,为1号回路板。注意:系统调试开通以后,严禁更改各回路板及通讯板的编号。
3.DC-DC变换模块结构如图3-5所示
图3-5
4.控制器母板结构说明如图3-6所示
3.2.1按键及面板设置说明19
海湾消防报警主机说明书
前言JB-QG-GST5000火灾报警控制器(联动型)是海湾公司充分调研消防市场需求,总结多年消防工程经验,融会国标GB4717-93《火灾报警控制器通用技术条件》和GB16806-1997《消防联动控制设备通用技术条件》的要求和精神,设计的新一代报警联动一体化智能控制器。
本控制器采用柜式结构、模块化设计,具有功能强、容量大、配置灵活的特点。
系统采用大屏幕汉字液晶显示,打印机可打印系统所有报警、故障及各类操作的汉字信息。
具有全面的现场编程能力,最大容量为4840个总线制报警联动控制点。
GST5000智能报警联动控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控制盘连接,从而构成一个集总线、多线于一身的报警联动一体化控制器,是消防工程的最佳选择。
本手册应由专人负责,妥善保管,以备日后查用。
1目录第一部分 ............................................................................... 概述 (4)第一章公司简介 (5)第二章 JB-QG-GST5000火灾报警控制器(联动型)简介 (6)第二部分 .................................................................... 结构.安装.调试 (7)第三章 JB-QG-GST5000控制器结构及配置说明 (8)3.1控制器结构及配置方式概述 (8)3.2JB-QG-GST5000控制器主机结构说明 (8)3.2.1 按键及面板设置说明 (8)3.2.2 控制器主机内部结构说明 (9)3.364路手动消防启动盘结构说明 (11)3.3.1 面板结构说明 (11)3.3.2 内部结构说明 (11)3.4LD-D02智能电源盘结构说明 (11)3.5LD-KZ08多线制控制盘结构说明 (12)3.5.1 控制盘外观说明 (12)3.5.2 控制盘背面结构及接线端子说明 (13)3.6控制器主电源盒端子说明 (13)3.7控制器典型配置及内部结构说明 (13)3.7.1 典型配置外观示意 (14)3.7.2 内部结构及连接线示意 (14)3.7.3 控制器对外接线端子说明 (15)第四章安装与调试 (16)4.1开箱检查 (16)4.2机柜的安装条件及方式 (17)4.3开机检查 (17)4.4外部设备检查 (17)4.5接线和设置 (17)4.6调试 (17)第三部分系统应用 (18)第五章一般性用户使用说明 (19)5.1开机、关机与自检 (19)5.2键盘操作前准备 (20)5.2.1 键盘的命令功能和字符功能 (20)5.2.2 数据输入的一般方法 (20)5.2.3 信息查看操作的一般方法 (21)5.3键盘解锁和锁键盘 (21)5.3.1 键盘解锁 (21)5.3.2 锁键 (21)5.4注册信息检查 (22)5.4.1 检查系统配置 (22)5.4.2 检查回路配置 (22)5.4.3 检查设备信息 (23)5.5信息显示与记录 (25)5.5.1 信息显示 (25)5.5.2 查看运行记录 (27)5.5.3 信息的打印 (27)5.6消音 (27)5.7火警及故障的处理 (28)5.7.1 故障的一般处理方法 (28)5.7.2 火警的一般处理方法 (28)5.8设备的隔离与取消隔离 (28)5.8.1 设备隔离 (28)5.8.2 取消隔离 (28)5.9总线制被控设备的手动启动与停动操作 (29)5.9.1 对外部设备进行手动启动操作的条件 (29)5.9.2 利用主机键盘进行的被控设备启动/停动操作 (29)5.9.3 利用手动消防启动盘进行的被控设备手动启动/停动操作 (30)5.10总线制被控设备的自动联动控制 (30)5.10.1 实现自动联动的条件 (30)5.10.2 自动联动逻辑的实现 (30)5.11气体灭火设备的启动和停止控制 (30)5.11.1 气体灭火设备的启动条件 (30)5.11.2 气体灭火设备的手动启动控制 (30)5.11.3 气体灭火设备的自动联动控制 (31)5.11.4 气体灭火设备的紧急停动控制 (32)5.12清除功能 (32)6.6启动方式设置 (32)6.7气体喷洒允许控制设置设备 (33)第四部分更进一步的说明 (33)第七章 LD-KZ08多线制控制盘操作使用说明 (34)7.1多线制控制盘功能设定 (34)7.2操作使用说明 (35)7.3与LD-302B切换模块接线说明 (35)7.4多线制联动控制盘控制应用举例 (36)第八章与CRT显示系统和远程监控网络的连接 (36)8.1与CRT显示系统的连接和相关设置 (36)8.1.1连接 (36)8.1.2 地址设置 (37)8.2与远程监控网络相关设置 (37)第五部分用户须知 (38)第十章故障处理和定期检查 (39)10.1一般性故障处理 (39)10.2定期检查和更换 (40)第十一章注意事项 (43)附录一技术指标 (44)附录二设备类型表 (45)附录三标准汉字码表 (46)附录四补充汉字码表 (49)附录五调试表格 (51)附录六整机内部接线示意图 (52)JB-QG-GST5000火灾报警控制器(联动型)第一部分概述公司简介JB-QG-GST5000火灾报警控制器(联动型)简介第一章公司简介海湾安全技术(集团)有限公司是专业从事楼宇自动化控制系统、火灾自动报警和消防联动控制系统及相关技术产品开发、生产、销售和工程服务的高科技企业,技术力量雄厚,检测手段齐全,管理体制严格,产品技术水平和产量居全国同行业前列。
海湾消防主机操作说明
2.5.1 火警及故障的处理方法 -误报火警
1、发生火警时 和 会有信息及声光提示
1 5 2、监控人员根据 提示信息通知现场秩序员查看现 1 场情况,同时可点 进行消音处理,待秩序员跑点, 3 2 确认为误报后点 进行复位
3、详细记录相关火警信息,方便备查
二、海湾GST9000的基本操作 - 常规键盘操作
2.2 菜单操作的一般方法
当控制器在进行菜单操作时,有三种方法选择菜单:一是 按下键盘上与该菜单对应的数字键;二是利用触摸屏幕功 能,直接点击该菜单按钮(如有此功能可选);三是用过
使欲选择的按钮处于焦点状态下(该菜 单按钮被按下),按确认即可
二、海湾GST9000的基本操作 - 常规键盘操作 2.2.1 信息查询
2.3 报警器的消音及
启在动发生火警时,控制器所连接的警报器将发 出报警声,提示人员有火警存在,如果值班 人员发现不是真实火警时,可以按“警报器 消音/启动”键,来禁止警报器和讯响器发出 声音报警,警报器消音的同时控制器的警报 器消音指示灯点亮,有新的火警发生时,警 报器将再次发出声音 报 警,同 时控制器的警 报器消音指示 灯熄灭 。也可以通过按下“警 报器消音/启动 ”键来手动启动控制器所连接 的警报器,在按确认键后,警报器和讯响器
4、待确认火情被扑灭后点先重复步骤二、三、四
3 将自动改为收后,点击 对设备进行复位。
步骤 四
三、联动设备操作指引 - 手动操作
步骤
步骤
一
二
1
7
步骤 三
9
6
8
1、发生火警时 和 会有信息及声光提示
1 5 2、监控人员根据 提示信息通知现场秩序员查看现场情况,同 1 时可点 进行消音处理,待秩序员跑点,确认为真实火情后点 4 2 进行火警确 6 3、迅速点击 启动消防报警声光,然后通过 消防主机 7 多线盘
海湾主机简单操作说明
简单操作说明
一、火警处理
当发生火警时,首先应按“消音”键中止报警声。
然后应根据控制器的报警信息检查发生火警的部位,确认是否有火灾发生;
若确认有火灾发生,应根据火情采取相应措施。
(1)可通过消防广播通知人员撤离
(2)拨打消防报警电话报警
(3)可在主机的多线控制区面板上的标签找到要启动的设备,通过手动方式快速启动消防灭火设备(喷淋泵和消防泵),并在多线控制区面板和总线控制区面板打开相应的联动设备(电梯迫降、层号灯、风阀和风机、非消防电源切断)
若为误报警,应采取如下措施:
(1)检查误报警部位是否灰尘过大、温度过高,确认是否是由于人为或其他因素造成误报警;
(2)按“复位”键使控制器恢复正常状态,观察是否还会误报,如果仍然发生误报可将其屏蔽,并通知安装单位进行维修。
二、故障与异常处理
当发生故障时,首先应按“消音”键中止报警
声。
然后应根据控制器的故障信息检查发生故障的部位,确认是否有故障发生,若确认有故障发生,应根据情况采取相应措施:
(1)当报主电故障时,应确认是否发生主电停电,否则检查主电源的接线、熔断器是否发生断路。
(2)当报备电故障时,应检查备用电池的连接及接线,当备用电源连续工作时间超过8小时后,也可能因电压过低而报备电故障
(3)若为现场设备故障,因特殊原因不能及时排除故障,可将其屏蔽,通知安装单位来维修。
键盘解锁:
控制器开机默认为锁键状态,若进行命令功能键操作,液晶屏显示一个要求输入密码的画面,此时按下“确认”键,才可继续操作,同时完成键盘解锁。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
精品文档、八前言JB-QG-GST5000火灾报警控制器(联动型)是海湾公司充分调研消防市场需求,总结多年消防工程经验,融会国标GB4717-93《火灾报警控制器通用技术条件》和GB16806- 1997 《消防联动控制设备通用技术条件》的要求和精神,设计的新一代报警联动一体化智能控制器。
本控制器采用柜式结构、模块化设计,具有功能强、容量大、配置灵活的特点。
系统采用大屏幕汉字液晶显示,打印机可打印系统所有报警、故障及各类操作的汉字信息。
具有全面的现场编程能力,最大容量为4840个总线制报警联动控制点。
GST5000智能报警联动控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控制盘连接,从而构成一个集总线、多线于一身的报警联动一体化控制器,是消防工程的最佳选择。
本手册应由专人负责,妥善保管,以备日后查用。
目录第一部分 ........................................... (4)第一章 公司简介 . (5)第二章 JB-QG-GST5000 火灾报警控制器 (联动型 )简介 .......................... 6 第二部分 ..................................... ................................................ 7 第三章 JB-QG-GST5000 控制器结构及配置说明 3.1 控制器结构及配置方式概述 ......................................................................... 8 3.2JB-QG-GST5000 控制器主机结构说明 (8)3.2.1 按键及面板设置说明 (8)3.2.2控制器主机内部结构说明 ..................................................................... 9 3.364 路手动消防启动盘结构说明 (11)3.3.1 面板结构说明 .............................................................................. 11 3.3.2内部结构说明 (11)3.4 LD-D02 智能电源盘结构说明 ....................................................................... 11 3.5LD-KZ08 多线制控制盘结构说明 (12)3.5.1 控制盘外观说明 (12)3.5.2控制盘背面结构及接线端子说明 (13)3.6 控制器主电源盒端子说明 (13)3.7控制器典型配置及内部结构说明 (13)3.7.1 典型配置外观示意 (14)3.7.2 内部结构及连接线示意 ...................................................................... 14 3.7.3控制器对外接线端子说明 (15)第四章 安装与调试 . ............................ (16)4.1 开箱检查 .................................164.2 机柜的安装条件及方式 .....................17 4.3 开机检查 .................................17 4.4 外部设备检查 ............................17 4.5 接线和设置 ...............................17 4.6 调试 ....................................17第三部分系统应用 . .......................... . (18)第五章 一般性用户使用说明 ...................... .. (19)5.1 开机、关机与自检 ........................19 5.2 键盘操作前准备 ..........................205.2.1 键盘的命令功能和字符功能 ..............20 5.2.2 数据输入的一般方法 ....................205.2.3 信息查看操作的一般方法 ................215.3 键盘解锁和锁键盘 ........................................ 2 15.3.1 键盘解锁 . (21)5.3.2锁键 ......................................... 21 5.4注册信息检查 (21)5.4.1 检查系统配置 ......................................... 21 5.4.2 检查回路配置 ......................................... 22 5.4.3检查设备信息 ......................................... 23 5.5信息显示与记录 (24)5.5.1信息显示 . (24)概述结构•安装•调试 (8)5.5.2 查看运行记录 (27)5.5.3 信息的打印 (27)5.6 消音 (27)5.7 火警及故障的处理 (28)5.7.1 故障的一般处理方法 (28)5.7.2 火警的一般处理方法 (28)5.8 设备的隔离与取消隔离 (28)5.8.1 设备隔离. (28)5.8.2 取消隔离. (28)5.9 总线制被控设备的手动启动与停动操作. (29)5.9.1 对外部设备进行手动启动操作的条件 (29)5.9.2 利用主机键盘进行的被控设备启动/ 停动操作 (29)5.9.3 利用手动消防启动盘进行的被控设备手动启动/ 停动操作 (30)5.10 总线制被控设备的自动联动控制 (30)5.10.1 实现自动联动的条件 (30)5.10.2 自动联动逻辑的实现 (30)5.11 气体灭火设备的启动和停止控制 (30)5.11.1 气体灭火设备的启动条件 (30)5.11.2 气体灭火设备的手动启动控制 (30)5.11.3 气体灭火设备的自动联动控制 (31)5.11.4 气体灭火设备的紧急停动控制 (32)5.12 清除功能 (32)6.6 启动方式设置 (32)6.7 气体喷洒允许控制设置设备 (33)第四部分更进一步的说明 (33)第七章7.1 LD-KZ08 多线制控制盘操作使用说明. ........................................... ..................... 34 347.2 操作使用说明 (35)7.3 与 LD-302B 切换模块接线说明 (35)7.4 多线制联动控制盘控制应用举例 (35)第八章与CRT显示系统和远程监控网络的连接... (36)8.1 与CRT显示系统的连接和相关设置 (36)8. 1 .1 连接 (36)8.1.2 地址设置. (36)8.2 与远程监控网络相关设置 (37)第五部分用户须知 . ............................. . (38)%丄左第十章故障处理和定期检查........................ (39)10.1 一般性故障处理 (39)10.2 定期检查和更换 (40)第十一章注意事项 . ............................. . (43)附录一技术指标 . (44)附录二设备类型表 . (45)附录三标准汉字码表 . (46)附录四补充汉字码表 . (49)附录五调试表格 (51)附录六整机内部接线示意图 (52)JB-QG-GST500火灾报警控制器(联动型)第一部分概述公司简介JB-QG-GST500火灾报警控制器(联动型)简介第一章公司简介海湾安全技术(集团)有限公司是专业从事楼宇自动化控制系统、火灾自动报警和消防联动控制系统及相关技术产品开发、生产、销售和工程服务的高科技企业,技术力量雄厚,检测手段齐全,管理体制严格,产品技术水平和产量居全国同行业前列。
公司1994 年通过ISO9001 国际质量体系认证,1996年产品被中国消协推荐为“消费者信得过产品”。
公司现有员工500 人,工业园区占地50 亩,建筑面积2 万平方米,具备相当的科研和生产实力。
海湾公司恪守“以科技为先导,争创名牌,以质量求发展,让用户更满意”的质量方针,大力探索和引进高新技术,广泛吸纳人才,在短短几年取得了令人瞩目的成绩。
海湾公司最新推出的GST5000 系列火灾报警控制器,实现了智能化分布式控制,是一种灵活、可靠和高性价比的现代消防控制系统。
海湾公司作为国内消防行业的主力军,愿将我们最新最好的产品介绍给国人,为振兴民族工业尽我们绵薄之力。
第二章 JB-QG-GST500Q火灾报警控制器(联动型)简介JB-QG-GST5000火灾报警控制器(联动型)是海湾公司推出的新一代火灾报警控制器,为适应工程设计的需要本控制器兼有联动控制功能,可与海湾公司的其它产品配套使用组成配置灵活的报警联动一体化控制系统,特别适合大中型火灾报警及消防联动一体化控制系统的应用。
2.1 容量大、可靠性高本控制器采用多微处理器并行处理,最多可以管理20 个总线制监控点回路共计4840 个总线制报警联动点。
多总线大容量方式设计使外部总线和总线设备发生故障后对系统的影响减少到最低限。
不论对联动类还是报警类总线设备,控制器都设有不掉电备份,保证系统调试完成时注册到的设备全部受到监控。
2.2 窗口化、汉字菜单式显示界面本控制器采用窗口化菜单式命令,增加了每屏中所包含的信息量,当有多种类型的信息存在时,通过“全屏/ 分屏”切换键和“窗口转换”键操作可以方便的看到各种全面细致的显示信息,汉字菜单可以做到明白易懂方便直观,通过简单的操作(选择数字或移动光条)就可实现系统提供的多种功能。
2.3 灵活的模块化结构和多种功能配置选择本控制器主控部分由接口统一的各类功能模块组成,配置极为灵活方便,通过调整接入的回路板数实现总线设备从1点到4840点间的任意配置,若接入通讯板、CRT板和远程通讯板,系统还可以提供与火灾显示盘、CRT和远程终端连接所需的标准接口。
2.4 配备智能化手动消防启动盘本控制器配接的智能化手动消防启动盘,接线少、允许布线距离长、可靠性高,手动消防启动盘上的每一个启/ 停键均可通过定义与系统所连接的任意一个总线设备关联,完成对该总线制联动设备的启/ 停控制,彻底解决了报警联动一体化系统的工程布线、设备配置及安装调试存在的固有问题。
