线路试拉后，无论有无故障点，都要立 即恢复供电。有试拉按钮时，应使用试 拉按钮试拉，以便重合闸动作合闸，缩 短停电时间，降低对用户的影响。
a、空载（充电备用）线路； b、用户有备用电源的线路； c、易发生故障的线路； d、非重要用户的线路； e、长线路； f、短线路； g、重要用户线路。
返回
单母线接线可采用试送电法查找： 即把接地母线上所有出线开关拉开（首先拉开
逐一拉开出线开关后，故障没有消除，可合上母分开 关，拉开该母线所连接的主变低压侧开关，接地象征 消失，即可判断接地点在主变低压侧绕组至开关间， 汇报调度，根据调度指令进行处理。
序号 试拉开关
1
314
2
313
3
317
4
315
5
312
320
6
311
A站35kV正、副母线发出单相接地信号，A、B、 C线电压分别为35.8kV、35.7kV、35.9kV；相 电压分别为0kV、35.8kV、35.8kV。

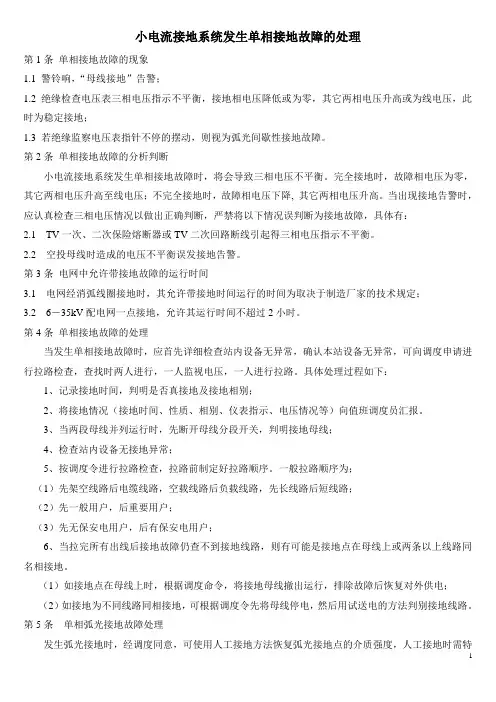

小接地电流系统中单相接地故障的处理
一、概述 二、处理步骤 三、双线同名相接地处理 四、母线单相接地处理
Байду номын сангаас
我国电力系统中性点接地方式主要有两种： ➢ 中性点直接接地（包括中性点经小电阻接地） ➢ 中性点不直接接地（包括中性点经消弧线圈接
地） ➢ 中性点直接接地系统——大接地电流系统。 ➢ 中性点不接地系统——小接地电流系统。
在我国： ➢ X0/X1≤4～5的系统属于大接地电流系统； ➢ X0/X1＞4～5的系统属于小接地电流系统。 注：X0为系统零序电抗 ，X1为系统正序电抗。
小电流接地系统中发生单相接地故障时，通过
故障点的电流是系统的对地电容电流。理论上
可以使用公式
来计算。
实际运行中，每条线路的电容电流都会进行实 测，以供调度运行使用。
根据绝缘监视仪表指示，确认为电网单 相接地后，应尽快寻找故障点。
寻找故障点应首先调整运行方式，分割 电网，缩小接地故障范围，然后采用选 线法。
分网运行包括系统分网运行和变电站内 分网运行,系统的分网应在调度统一指挥 下进行,并考虑各部分之间功率平衡、继 电保护的相互配合、消弧线圈的补偿度 是否适当。对于变电站,分网就是将母线 分段运行, 缩小范围, 找出仍有接地信号 的一段母线。
若检查仍无明显故障点，为了确定接地故障是 否发生在主变回路，可以将低压侧母联或分段 开关合上，拉开故障母线上的主变开关，观察 母线上的电压是否恢复正常，若恢复正常，说 明故障不在母线上，而在主变回路；
若仍未恢复，则母线上肯定有接地点，但不能 确定主变回路是否有接地点。
对于单母线分段接线：
值班调度员应综合相关系统的变电所、发电厂 及直属用户所反映的相电压、线电压、开口三 角电压数值、消弧线圈、接地信号动作情况， 判别故障性质是否为单相接地故障，还是压变 保险熔断等。
在运行中，如果发出单相 接地信号，或者发现电压异常， 要注意判断是否真正发生单相 接地，还是发生了其他的异常、 故障。
单电源单回线线路断相时，负荷侧变电站母 线电压异常，发接地信号。
通过电源侧和负荷侧两侧变电站的电压测量 值进行判别。
接地故障、铁磁谐振、PT断线、线路断线 是小电流接地电网中的常见故障，它们有一 个共同特点，就是发接地信号（输电线路专 指单电源单回线）。所以，当接到变电站值 班员的汇报时，正确地判断故障的类型和性 质是关键，防止误判断引起不必要的接地选 线停电。
为什么要补偿系统的对地电容电流？ 如何补偿系统的对地电容电流？
一般的，当10kV或35kV系统电容电流大于10A 时， 3kV～6kV系统电容电流大于30A时，应使 用消弧线圈进行补偿。在条件允许时，应采用 过补偿方式。
消弧线圈的脱谐度在正常运行时应选择在5%～ 15%的范围，同时补偿后的电流（残流）不宜 超过10A。
当主变35kV或10kV侧为三角形接线方式时，若 需要使用消弧线圈进行补偿，消弧线圈应接于 何处？
发生单相接地，所有线路对地电容电流流入接 地点，通过线路流入母线、主变，形成接地电流 回路。
判明故障性质和相别 分割电网，缩小故障范围 检查相关厂站内设备 接地选线
变电值班员发现母线电压异常、消弧线圈动作、 接地信号动作、开口三角电压数值等情况时， 应立即记录下母线上相电压和线电压的数值、 小电流接地检测装置动作情况，迅速汇报值班 调度员。
单母线运行的变电站，可用人工接地 的方法切除故障点，选择人工接地相 必须和故障相相同。
对于单母线分段接线： 逐一拉开出线开关后，故障没有消除， 可合上母分开关，拉开该母线所连接 的主变低压侧开关，接地象征依然存 在，即可判断接地点在母线上，汇报 调度，根据调度指令进行处理。
当变电站内有两台主变且其低压侧分列运行时， 若一条母线上发生单相接地，经过试拉又未发 现明显故障点时，应对母线设备和主变回路详 细检查；
谐振过电压引起的三相电压不平衡有三种：
基频谐振：一相电压降低，不为零，两相电压 升高，大于线电压。开口三角电压小于100 V。
分频谐振：三相电压依次轮换升高，且电压表 指针在同范围内出现低频摆动，一般不超过2倍 相电压。开口三角电压一般小于100 V。
高频谐振：三相电压同时升高，大于线电压， 一般不超过3～3．5倍相电压。开口三角电压 大于100 V。
电容器），然后再逐一合上，当送到其中某一 开关，出现接地现象，立即拉开该开关，然后 再继续合其它开关，当再次出现接地象征，即 可判断出两条同名相接地的线路。 做好记录，恢复线路正常供电，汇报调度，根 据调度指令进行下一步处理。
返回
当接地点在母线刀闸和开关之间，可 用下列办法排除接地点：
双母线运行的变电站，可将故障母线 上的负荷倒至非故障母线上，用母联 开关切除接地故障点；
熔断相电压指示接近“0”，其他相电压不 发生变化仍指示相电压。
开口三角绕组没有零序电压输出，绝缘监察 装置或监控系统不发单相接地报警信号。
单电源单回线线路发生断相(一相或二相)时， 电源侧相电压特征是 三相电压不平衡，断 线相电压和中性点电压升高，非断线相电压 降低，供电功率减少。
不中断用户供电或严重影响供电质量， 避免负荷潮流大的波动。
保护装置的动作条件有无变更。 禁止用拉合刀闸分割电网。
如系统发生单相接地故障，而该系统同 时发生线路跳闸重合成功，则可对该线 路先行试拉。
拉开运行中的电容器开关及空充旁路母 线的开关。
待接地变电站及相关系统发电厂、直属 用户内部检查完毕，对接地母线上的线 路按顺序逐条试拉。
若试拉线路未找到接地区域，现场值班员应对 母线及主变部分的设备进一步检查；
试拉时应按试拉顺序表逐条试拉；
试拉35kV线路时可能导致35kV备用自投装置动 作，应先停用该备用自投装置；若可能导致其 所供变电所的10kV失电，则应先行倒方式后试 拉；
有发电厂并网的线路，应先令发电厂解列后再 试拉。
判明故障的性质、相别； 分网运行缩小范围； 利用“瞬停法”查找出有接地故障的线路。
高压保险熔断时，熔断相二次电压将显著降低， 并发出“母线接地”信号。但是，如果高压保险 未完全熔断，则可能不会发出“母线接地”信号。
两相高压保险熔断时，熔断的两相相电压很小 或接近于零，未熔断一相的相电压接近于正常 相电压。熔断的两相相间电压为零(即线电压为 零)，其它线电压降低，但不为零。
序号 1 2 3 4 5 6
试拉开关 314 313 317 315 312 311
A站35kV正、副母线发出单相接地信号，A、B、 C线电压分别为35.8kV、35.7kV、35.9kV；相 电压分别为3kV、32kV、32kV。
可能故障原因：（A相经过渡电阻接地）
不得用闸刀切除接地故障的电气设备、动作中 的消弧线圈；
总的来说，PT断线在某一时刻一般只发生 在一个变电站的一段母线。单相接地时，整 个小电流接地系统都将发生相同的电压变化； 线路断线时，其两侧电压有较大区别，线路 电流也有明显变化；而铁磁谐振，其电压变 化特征特别突出。
首先，要根据变电站内并列运行的各段母线 三相相电压及开口三角电压进行初步判断； 其次要询问其他变电站的异常情况，并进一 步观察消弧线圈的仪表指示、线电压、三相 电流是否正常；必要时要进行适当的检查， 如PT熔断器、PT刀闸辅助接点是否完好， 用验电器验电等。
