PL电力载波通信技术优势介绍V完整版
电力线载波通信系统
结合设备连接载波与输电线，包括高频电缆，作用是提供高频信号 通路。输电线既传输电能又精传品课输件高频信号
电力系统通信技术
电力线载波通信系统
精品课件
1.概述

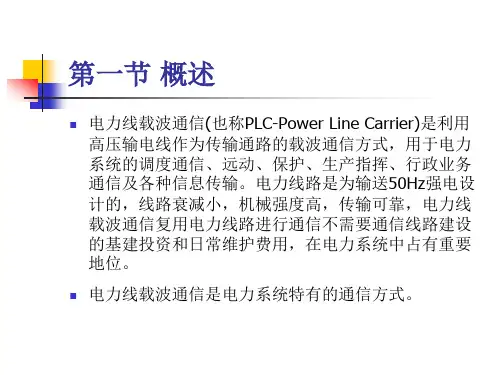

电力线载波通信（Power Line Carrier PLC)是利用输电线作 为传输通路的载波通信方式，用于电力系统的调度通信、远动、 保护、生产指挥、行政业务通信及各种信息传输。 一、电力线载波通信的特点 1、独特的耦合设备（电力线上有工频大电流通过，载波通信设 备必须通过高效、安全的耦合设备才能与电力线相连。这些耦 合设备既要使载波信号有效传送，又要不影响工频电流的传输， 还要能方便地分离载波信号与工频电流。此外，耦合设备还必 须防止工频电压、大电流对载波通信设备的损坏，确保安全。） 2、线路频谱安排的特色性（决定因素：①电力线本身的高频特 性；②避免50Hz工频的干扰；③考虑载波信号的辐射对无线电 广播及无线电通信的影响。我国统一规定电力线载波通信使用 的频率范围为40～500kHz。 3、线路存在强大的电磁干扰（由于电力线上存在强大的电晕等 干扰噪声，因此要求电力线载波设备具有较高的发信功率，异 获得必须的输出信噪比） 精品课件
精品课件
2、调制方法 电力线载波机采用的调制方式主要有双边带 幅度调制、单边带幅度调制和频率调制三种 ，其中单边带幅度调制方法应用最为普通。
精品课件
精品课件
远动信号是脉冲序列。为使它能和话音信号同时 传输，需经过调制解调器将脉冲信号调制在远动 信号频段内的音频上，然后才能通过送入载波机 的远动入口。所以，对电力线载波机而言，远动 信号是指已调的音频信号，通常采用频移键控（ FSK）方式传输。
第3章电力线载波通信
1．定频通信方式
定频通信方式如图3-7 所示，这种方式应用最普遍。一 对一的定频通信方式又是定点通信，传输稳定，电路 工作比较可靠。
图3-7
2．中央通信方式
为实现图3-7中A站与B、C两站通话需要，也可采用中 央通信方式(见图3-8)。采用这种方式，在A、B、C三 站或更多站间通信可只使用一对频率，节约了载波频 谱也节约了设备数量。但这种方式只限A站与B、C两 站或更多外围站分别通话。各外围站之间不能通话。 因此，这种方式只宜在通话量少的简单通信网中使用， 如集中控制站对无人值守变电所的通信。
电力线载波通信与一般明线载波系统相比有很多独特 的地方，如线路耦合、频谱安排、抗干扰等。根据电 力通信的具体情况，电力线载波以单路载波为主，其 信号复用体现在远动、远方保护信号与话音信号的复 用上。
电力线载波机由发信支路、收信支路、自动电平调节、 呼叫系统、自动变换系统等部分组成。收/发双方利用 导频信号(中频载频)实现最终同步。
要求电力线载波设备具有较高的发信功率， 以获得必需的输出信噪比。 另外，由于50Hz谐波的强烈干扰，使得0.33.4KHz的话音信号不能直接在电力线上传输， 只能将信号频谱搬移到40KHz以上，进行载 波通信。
第二节 电力线载波通信系统
一、电力线载波通信系统构成
电力线载波通信系统主要由电力线载波机、电力线路和耦合设 备构成，如图3-1 。其中耦合装置包括线路阻波器GZ、耦合电容 器C、结合滤波器JL（又称结合设备）和高频电缆HFC，与电力线 路一起组成电力线高频通道。
图3-9
（二）电力线载波通信的转接方式
电力线载波通信中，为了组成以调度所为中心 的通信网，经常需要进行电路转接。常用的转 接方式有两种：话音、远动通路同时转接和话 音通路单独转接方式。当话音、远动同时转接 时，可采用中频转接或低频转接；当话音通路 单独转接时，应采用音频转接。各种转接的原 理及特点如下。
电力线载波的原理和应用
电力线载波的原理和应用1. 电力线载波概述电力线载波（Power Line Carrier，简称PLC）是一种基于电力线传输的通信技术，通过将高频信号叠加在电力线上，实现数据传输和通信的目的。
电力线载波技术广泛应用于电力系统的监测、控制和通信网络中，具有传输速度快、成本低、扩展性好等优势。
2. 电力线载波原理电力线载波技术的实质是利用电力线路本身具有传输高频信号的特性进行通信。
具体原理如下：•电力线是一种具有较好导电性能的传输介质，可以传输高频信号。
电力线上的两根导线构成了传输信号的载体。
•电力线上的载波信号通过耦合器、滤波器等设备与电力线相连接。
通过调制器对原始数据进行调制，将调制后的信号通过功率放大器放大后，叠加到电力线上。
•在电力线上传输的信号受到电力线传输特性的影响，会出现噪声、衰减等问题。
因此，需要使用解调器和滤波器对接收到的信号进行解调和滤波，还原出原始数据。
3. 电力线载波应用领域3.1 电力系统监测与控制•电力线载波技术可以实现对电网的监测和控制。
通过将监测设备与电力线相连，将监测到的数据通过电力线传输给控制中心。
控制中心可根据数据分析电力系统的运行情况，实现对电力系统的远程监测和控制。
•电力线载波技术可以实现对电力设备的状态监测和故障诊断。
通过在电力设备上布置传感器，获取设备的工作状态信息。
将传感器采集到的数据通过电力线传输，供监测和诊断系统进行分析，及时发现设备故障并采取相应措施。
3.2 室内电力线通信•电力线载波技术可以提供家庭或办公室内的宽带通信服务。
通过将电力线与电力线载波通信模块相连，家庭用户可以通过插座就能够使用宽带网络，无需布线和接入设备。
•室内电力线通信还可以支持电力线智能家居系统的搭建。
通过将智能家居设备与电力线相连，实现智能家居设备之间的通信和互联，实现智能家居系统的远程控制和管理。
3.3 智能电网传输•电力线载波技术在智能电网中有广泛应用。
通过在配电线路、变电站和智能电表中布置载波模块，实现对电力系统的监测、控制和数据传输。
plc电力载波通信
plc电力载波通信plc电力载波通信是电力系统带宽利用率较高的一种通信技术，既可以用于实时监控、控制及交流报文传输，又可以用于信息传输。
本文将介绍plc电力载波通信的原理、主要参数和应用，以及如何使用载波技术来提高电力系统的安全性和可靠性。
1. plc电力载波通信的原理PLC电力载波通信是指通过频谱较宽、通信距离较远的电力系统辅助网络，使用特殊信号传输信息的技术。
其关键技术是将数据信息编码为一系列载波频率，然后使用调制器将载波频率加载到电力系统辅助网络上，最后将载波信号调失传输到目的地。
PLC电力载波通信的优点是信号传输距离远，传输的信息量大，通信的安全性高，抗干扰性强，以及能够抗击电磁干扰。
PLC技术最初是为了实现当地网络自动化和电网管理而研发的，但由于其优越性能，如今也用于宽带数据传输、智能电网技术、远程传感器等多个领域。
2. plc电力载波通信的主要参数PLC电力载波通信的主要参数主要包括：载波频率、调制方式、信道容量、信号传输距离等。
载波频率是一个很重要的参数，它决定了PLC技术的传输带宽，带宽越宽，能够传输的信息量越大；调制方式表示载波传输的技术，常用的有调幅调制、调频调制、数字调制等。
此外，还要考虑信道容量、信号传输距离等参数，以确保PLC技术的传输效率。
3.plc电力载波通信的应用PLC技术可以应用于众多电力系统和其他领域，主要包括：（1）电力系统监控和控制：PLC技术可以用于实时监控电力系统的运行状况，以及远程控制电力系统的运行。
（2）数据采集和分析：通过PLC技术可以进行大量的远程数据采集和分析，支持电力系统的监控和维护。
（3）电力网络安全：PLC技术的传输安全性比较高，可以有效防止电力系统数据遭到外来侵害，提高电力系统的安全性。
（4）智能电网技术：PLC技术可以支持智能电网技术，实现智能调度、智能控制、自动调整等功能，以有效提高电力系统的运行效率。
4.如何使用载波技术来保障电力系统的安全性（1）使用专用电缆：专用电缆可以有效防止外界电磁波干扰，以及网络内部信息被窃取，同时也可以提高电力系统的安全性。
电力载波通信PLC
电力载波通信PLC电力载波通信PLC--什么是电力载波通讯PLC技术？关键词:电力载波通讯,plc,电力线通信什么是电力载波通讯PLC技术？电力线通信的英文全称是Power Line Communication，缩写为PLC，是指利用电力线传输数据和话音信号的一种通信方式。
该技术是把载有信息的高频加载于电流，然后用电线传输，接受信息的调制解调器再把高频从电流中分离出来，并传送到计算机或电话，以实现信息传递。
PLC技术已经有几十年的发展历史，在技术发展的各个阶段，电力系统已经得到了不同的应用。
在高压输电网（35kV以上）、中压输电网（10kV- 35kV）以及低压(10kV以下)的各个领域，数据传输的通讯数率不断提高。
现阶段，在低压配电网上传输数率已500Mbps的高速率，传输距离可达300米以上。
在中压配电网传输技术方面，高于10Mbps数据信号的设想和方案也日益引起人们的重视并开发成功。
PLC技术分为窄带传输技术和宽带传输技术，窄带技术通常用于电力线集中抄表系统，而宽带技术则用作数据传输。
市面上的宽带PLC产品分为85Mbps和200Mbps几种物理传输速度标准。
由于电网的各种噪声污染极其严重，在电网上传输高宽带数字信号的技术门槛很高，在一般情况下，实际带宽只能达到物理传输速度的1/3或更低，传输距离也受到噪声干扰大为缩短，14Mbps和85Mbps的产品只能用于普通的电脑上网，200Mbps的产品则用于宽带要求较高的高清视频传输服务等。
随着智能家居这个话题的兴起，也给PLC（电力线通信）带来了一个新的舞台。
在目前的智能家居中，以PC电脑为核心的家庭智能系统是最受人热捧的。
该系统的观念就是，随着电脑的普及，可以将所有家用电器都交给电脑来处理数据完成。
这样就需要在家电与PC电脑间构建一个数据传送网络，现在大家都看好无线，无线网络是一个解决方案，但由于无线通信的不稳定和电磁辐射等因素，不是一个最好的用户选择。
电力线载波通信xin
通信速率限制
由于电力线信道的特性，电力线载波 通信速率受到一定限制，难以实现高 速数据传输。
安全问题
电力线网络开放性强，数据传输安全 性存在一定风险，需要采取相应的安 全措施。
技术标准不统一
目前电力线载波通信技术标准不统一， 不同厂商设备互通性差，制约了行业 发展。
未来发展方向
技术创新与研发
统一技术标准
时间跳变扩频（Tiபைடு நூலகம்e Hopping Spread Spectrum, THSS）：通过在时间上跳变信 号的发送时间，扩展信号的频谱，提高抗干扰能力。
抗干扰技术
频域滤波
通过在频域上对信号进行 滤波，滤除噪声和干扰信 号，提高信号的信噪比。
时域滤波
通过在时域上对信号进行 滤波，滤除噪声和干扰信 号，提高信号的信噪比。
网络监控
实时监测网络状态，确保通信网络的正常运行。
故障诊断与处理
对网络故障进行诊断和处理，及时恢复网络的 正常运行。
性能优化
根据网络运行状况，对网络性能进行优化，提高网络的传输效率和稳定性。
04
电力线载波通信的优势 与挑战
优势
覆盖范围广
电力线网络遍布城乡， 利用电力线作为传输媒 介，可以轻松实现大范
将信息编码为脉冲信号，通过电力线进行传输，具有传输速度快、占 用带宽小的优点。
扩频技术
直接序列扩频（Direct Sequence Spread Spectrum, DSSS）：通过将信号扩展到 更宽的频带，降低信号的功率谱密度，提高抗干扰能力。
跳频扩频（Frequency Hopping Spread Spectrum, FHSS）：通过在多个频率上 跳变，扩展信号的频谱，提高抗干扰能力。
电力线载波技术
电力线载波技术
电力线载波技术（Power Line Carrier，PLC）是一种利用电力线作为传输媒介的通信技术。
它通过在电力线上加载高频信号，实现数据传输和通信。
电力线载波技术的工作原理是将数字信号调制成高频载波信号，然后通过耦合器将其耦合到电力线上。
这些载波信号在电力线上传播，并被接收器捕获和解调，还原为原始的数字信号。
电力线载波技术具有以下优点：
1. 无需额外的通信线路：利用已有的电力线进行通信，无需铺设额外的电缆或光纤，降低了成本。
2. 广泛的覆盖范围：电力线遍布城乡各地，因此电力线载波技术可以实现广泛的覆盖范围。
3. 易于实现：电力线载波技术可以利用现有的电力基础设施，无需进行大量的改造和建设。
4. 抗干扰能力强：电力线传输的信号受到的干扰相对较少，因为电力线本身具有屏蔽和滤波的作用。
然而，电力线载波技术也存在一些挑战和限制：
1. 噪声和干扰：电力线上存在各种噪声和干扰源，如电动机、电器设备等，可能会影响通信质量。
2. 带宽限制：电力线的带宽有限，因此电力线载波技术的传输速率相对较低。
3. 兼容性问题：不同的电力线载波设备可能存在兼容性问题，需要进行标准化和协调。
尽管存在一些挑战，电力线载波技术仍然在智能电网、家庭自动化、物联网等领域得到广泛应用。
随着技术的不断发展和改进，电力线载波技术的性能和可靠性将不断提高。
电力载波通讯技术-概述说明以及解释
电力载波通讯技术-概述说明以及解释1.引言1.1 概述电力载波通讯技术作为一种基于电力线路进行信息传输的技术，已经得到广泛的应用。
它通过利用电力线路作为传输介质，将信息通过高频信号的方式在电力线路上传输，从而实现远距离的信号传输。
电力载波通讯技术具有很高的实用性和经济性。
相比于传统的有线通信方式，如光纤、铜线等，电力载波通讯技术无需建设额外的通信线路，可以利用已有的电力线路进行信息传输，减少了建设成本和维护费用。
同时，电力线路普遍存在于城市和农村的各个角落，覆盖范围广，能够较好地满足信息传输的需求。
电力载波通讯技术在电力系统中的应用主要集中在两个方面。
首先，电力载波通讯技术可以实现对电力系统的监测和控制。
通过在电力线路上安装载波通讯设备，可以实时监测电力系统的运行状态，远程控制设备的开关状态，提高电力系统的稳定性和可靠性。
其次，电力载波通讯技术可以实现对用户的数据传输。
通过在电力线路上传输数据，可以为用户提供各类信息服务，如远程抄表、智能家居等。
尽管电力载波通讯技术具有广泛的应用前景，但它也存在一定的局限性。
首先，由于电力线路的物理特性，如损耗、干扰等，会对载波通讯信号的传输质量产生一定的影响。
其次，电力载波通讯技术传输距离受到限制，远距离的传输会面临信号衰减和延迟的问题。
此外，由于电力载波通讯技术需要共享电力线路资源，当多个设备同时使用时，可能会出现干扰和碰撞的情况。
然而，随着技术的进步和发展，电力载波通讯技术仍然具备良好的未来发展趋势。
在技术方面，通过提高调制解调技术的性能，减小系统的噪声和干扰，可以提高信号传输的质量和稳定性。
在应用方面，随着智能电网的建设和发展，电力载波通讯技术将发挥更加重要的作用，为实现电力系统的自动化、智能化提供基础支撑。
综上所述，电力载波通讯技术作为一种高效、经济的信息传输方式，在电力系统领域具有广泛的应用前景。
尽管存在一些限制，但随着技术的不断突破和应用场景的扩大，电力载波通讯技术有望迎来更加美好的未来。
浅谈PLC电力线载波技术
浅谈PLC电力线载波技术什么是PLC电力线载波PLC的英文全称叫PowerLineCommunication，从字面上我们就可以理解这是一种利用现有电力线，通过载波方式将信号进行传输的技术。
其最大的特点是不需要重新架设网络，只要有电线，就能进行数据传输。
PLC技术主要缺点既然PLC技术这么牛，只要电线架设到哪，数据通讯就可以传输到哪，那我们在日常的生活中为什么不采用PLC电力线技术上网，而是采用ADSL、光纤等作为宽带接入呢？这是由于PLC技术的一些固有缺点限制了它的更广泛应用。
1.配电变压器对电力载波信号有阻隔作用，所以电力载波信号只能在一个配电变压器区域范围内传送；2.电子线对载波信号有很大的衰减，所以一般电力载波信号只能在单相电力线上传输；3.电力线上的用电装置很多，会对载波信号造成干扰，而且干扰信号功率可能会远远大于载波信号。
总结来说就是电力线并不是载波信号传输的一个理想媒介，所以PLC载波技术一直仅限于远程抄表之类的应用。
但是随着智能电网建设，智能家居电器、智能电表等之间的互联通信又为PLC载波技术提供了一个新的舞台，而各大厂家针对PLC载波技术也在不断改进，使其更适合数据传输和通信。
主要PLC载波技术目前国内的载波通信基本都是窄带的FSK载波，这种方式受电力线的负载影响较大，通信信道容易造成不稳定，而且其传播速率不够，达不到智能电表实时通讯的要求，所以很多新的载波通信改进方案应运而生。
如安森美采用的S-FSK和ASK调制自动切换技术，意法半导体的采用的n-PSK调制技术，而美信在主推的PLC-G3方案，则基于OFDM调制技术，还有中东和欧洲正在部署的PRIME标准，也是基于OFDM调制技术。
各大半导体厂商针对各技术也都有相应的芯片方案推出，如美信的MAX2990、MAX2992，意法半导体的ST7580等等，而德州仪器的C2000平台则采用DSP方案，用户只需修改软件协议就能实现FSK、G3、PRIME等多种标准方案，为设计带来了极大的便利。
PL电力载波通信技术优势介绍V
P L C电力载波通信技术优势介绍非原创1PLC电力载波通信原理介绍电力线通信（Power Line Communication，简称PLC）技术是指利用电力线传输数据和媒体信号的一种通信方式。
该技术是通过调制把原有信号变成高频信号加载到电力线进行传输，在接收端通过滤波器将调制信号取出解调，得到原有信号，实现信息传递。
目标标准主要有：⏹Home-Plug（家庭插电联盟），美国发起，已逐步成为国际标准。
⏹OPERA—开放式PLC欧州研究联盟（The?Open?PLC?European?Research?Alliance）电力线是一个极其不稳定的高躁声、强衰减的传输通道，要实现可靠的电力线高速数据通信，必须解决低压配电网上各种因素如：噪声、阻抗波动、配电网结构、电磁兼容性以及线路阻抗和容性负载引起的信号衰减等主要因素对数据传输的影响。
为了解决以上低压配电网中各因素对数据传输的影响，在电力线上传输高速数据信号一般采用两种技术：⏹电力线数字扩频(Spread Spectrum Communication ，SSC)，窄带PLC技术⏹正交频分复用(Orthogonal Frequency Division Multiplexing，OFDM)，即宽带PLC技术1.1窄带PLC和宽带PLC比较电力线数字扩频技术(Spread Spectrum Communication ，SSC)：用伪随机编码将待传送的信息数据进行调制，实现频谱扩展后再传输，在接收端则采用同样的编码进行解调及相关处理。
香农公式C＝Wlog2（1＋S／N）（其中：C为信道容量，W为频带宽度，S／N为信噪比）主要优点如下：1)抗干扰能力强，适合在低压电力线这样的恶劣通信环境下实现可靠的数据信息。
2)可以实现码分多址技术，在低压配电网上实现不同用户的同时通信。
3)信号的功率谱密度很低，具有良好的隐蔽性，不易被截获。
缺点：扩频通信虽然抗干扰能力较强，但受其原理制约，传输速率最高只能达到1?Mbit／s左右。
电力线载波-Prime PLC技术简介
1.电力线载波电力载波通讯即PLC，是英文Power line Communication的简称。
电力载波是电力系统特有的通信方式，电力载波通讯是指利用现有电力线，通过载波方式将模拟或数字信号进行高速传输的技术。
最大特点是不需要重新架设网络，只要有电线，就能进行数据传递。
目前常见的且有国际标准/联盟支持的电力线载波通讯协议有2种-Prime or G3，这里先介绍Prime，G3另外开贴再表。
2. Prime 网络结构Prime的网络结构大体如下3. 物理层Prime协议没有免俗，使用了时下最流行的OFDM（正交频分复用）技术。
像G3 PLC或者更为大众所熟知的LTE，也都使用了OFDM这项技术。
关于OFDM的具体细则这里就不做展开了。
Prime PLC工作在42-89 kHz Band A or 100-500 kHz FCC（Prime 1.4新加入）以下以Band A为例子：物理层的OFDM调制工作在41.992kHz~88.867kHz,在这个频段上共有97个子载波（等距子载波）子载波的间隔Δf=0.488kHz（488.28125Hz）。
一个Prime OFDM symbol时间为1/Δf+192μs (循环前缀)=2240μs4. MAC层4.1 MAC FrameMAC Frame是Prime网络的立身之本，决定了各节点对Prime网络的使用MAC Frame的定义是–Time is divided into composite units of abstraction for channel usage。
MAC Frame在1.36和1.4中的定义分别如下4.1.1 CFPCFP-Contention Free Part: 在CFP period内只有被授权的节点才能使用网络关于CFP的时间1.36中CFP并不是一定需要的，可以为0，在1.4中CFP时间至少为（MACBeaconLength1 + 2 x macGuardTime）一般情况下CFP时间是通过CFP MAC control packet获得的，在1.4中CFP这种特权会在中继节点转发Beacon-Slot时获得。
PLC(电力线载波)
PLC（电力线载波）
电力线载波通信使用中，低压电线提供电信服务。
在非专用信道中形成了窄带和宽带2种主要的应用模式。
窄带plc频率低、带宽窄，因而数据传输速率低、通信距离长；而宽带PLC则主要为互联网和多媒体提供高速短距的基本通信服务。
在此考虑的“窄带PLC”是一种在中、低压网中速率可达2～150kbit/s的技术。
PLC技术可通过使用电力线来携带数据，从而不需要重新建设昂贵的网络基础设施。
因此，PLC技术具有以下优势：
①网络所有权：智能电网网络的建设和运营都由拥有物理设施的同一个公司负责；
②网格拓扑结构：通信网和电网架构相同；
③故障检测：可对设备的运行方式以及结构配置进行分析。
此外，
PLC网络跟随配电线路建设，从而可反映电网所处的地理信息。
欧洲智能电网的窄带PLC部署采用了欧洲电工标准委员会（CENELEC）预留给电力企业的3～95kHz频带，即CENELECA频带。
这部分频带极易受到噪声干扰，比如汽车驶过道路或者喷泉广场的声音。
图1所示为由欧洲电工委员会EN50065-1定义的频带及其使用情况。
目前，根据调制技术的不同，已经用于部署的PLC技术主要有5种。
图1 欧洲的PLC网络频带分配。
电力载波通信原理_电力载波通信的优缺点
电力载波通信原理_电力载波通信的优缺点电力线载波通信简介电力线载波通信（powerlinecarriercommunication）以输电线路为载波信号的传输媒介的电力系统通信。
由于输电线路具备十分牢固的支撑结构，并架设3条以上的导体（一般有三相良导体及一或两根架空地线），所以输电线输送工频电流的同时，用之传送载波信号，既经济又十分可靠。
这种综合利用早已成为世界上所有电力部门优先采用的特有通信手段。
载波通信方式（1）电力线载波通信。
这种通信具有高度的可靠性和经济性，且于调度管理的分布基本一致。
但这种方式受可用频谱的限制，并且抗干扰性能稍差。
（2）绝缘架空地线载波通信。
这种通信设备简单、造价低，可扩展电力线载波通信频谱，送电线路检修接地期间可以不中断通信，受系统短路接地故障影响较小，易实现长距离通信。
其缺点是易发生瞬时中断。
电力载波通信的优点只需要两端加上阻波器等少量设备即可实现通讯、远传等功能，投资小！电力线载波通信的缺点1、配电变压器对电力载波信号有阻隔作用，所以电力载波信号只能在一个配电变压器区域范围内传送；2、三相电力线间有很大信号损失（10dB-30dB）。
通讯距离很近时，不同相间可能会收到信号。
一般电力载波信号只能在单相电力线上传输；3、不同信号藕合方式对电力载波信号损失不同，藕合方式有线-地藕合和线-中线藕合。
线-地藕合方式与线-中线藕合方式相比，电力载波信号少损失十几dB，但线-地藕合方式不是所有地区电力系统都适用；4、电力线存在本身因有的脉冲干扰。
目前使用的交流电有50HZ和60HZ，则周期为20ms 和16.7ms，在每一交流周期中，出现两次峰值，两次峰值会带来两次脉冲干扰，即电力线上有固定的100HZ或120HZ脉冲干扰，干扰时间约2ms，因定干扰必须加以处理。
有一种利用波形过0点的短时间内进行数据传输的方法，但由于过0点时间短，实际应用与交。
电力线载波通信
5．呼叫系统、自动交换系统
电力线载波机在传输语音信号之前，首先应呼出对方 用户。因此在发信支路中要发送一个称为呼叫信号的 音频。在对方收信支路中接入呼叫接收电路（即收铃 器）这样才能沟通双方用户。电力线载波机采用自动 呼叫方式，通常机内附设有自动交换系统（国产载波 机一般设四门用户交换系统，实现通过自动拨号选叫 所需用户，但几个用户分时占用同一条载波通路。进 口载波机一般不设交换系统，而是连接小交换机）， 以提高通路的利用率和实现组网功能。如在图3-2中， 主叫用户Ⅰ摘机、拨号，呼叫对方用户Ⅱ，则本侧自 动交换系统控制呼叫系统，发出相应的音频脉冲。对 方收信支路的收铃器选出呼叫信号，取出音频脉冲， 去控制其自动交换系统工作，选中用户Ⅱ并对其振铃， 沟通双方用户，实现通话。
（一）耦合装置与耦合方式
1．耦合装置 耦合装置包括结合设备、加工设备及耦合电容器。结
合设备JL连接在耦合电容器C的低压端和载波机的高频 电缆HFC之间；耦合电容C 连接在结合设备JL和高压电 力线路之间，其作用是传输高频信号，阻隔工频电流， 并在电气上与结合设备中的调谐元件配合，形成高通 滤波器或带通滤波器，耦合电容器的容量一般为300010000pF；线路阻波器GZ与电力线路串联，接于耦合 电容器在电力线路上的连接点和变电所之间。线路阻 波器GZ主要由强流线圈、保护元件及电感、电容与电 阻等调谐元件组成，线路阻波器的电感量一般为0.12mH；在结合设备JL的输出端子和载波机之间一般用 高频电缆HFC连接
电力载波的优缺点简述
电力载波的优缺点简述(总2页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除电力载波的优缺点简述一、优点：只需要两端加上阻波器等少量设备即可实现通讯、远传等功能，投资小！不需要重新架设网络，只要有电线，就能进行数据传递，无疑成为了解决这智能家居数据传输的最佳方案之一。
同时因为数据仅在家庭这个范围中传输，束缚PLC应用的5大困扰将在很大程度上减弱，远程对家电的控制我们也能通过传统网络先连接到PC然后再控制家电方式实现，PLC调制解调模块的成本也远低于无线模块。
二、缺点：1、信号质量差，单宽窄，线路停运时检修时（有地线时）就不能传送数据、配电变压器对电力载波信号有阻隔作用，所以电力载波信号只能在一个配电变压器区域范围内传送；2、三相电力线间有很大信号损失（10 dB -30dB）。
通讯距离很近时，不同相间可能会收到信号。
一般电力载波信号只能在单相电力线上传输；3、不同信号耦合方式对电力载波信号损失不同，耦合方式有线-地耦合和线-中线耦合。
线-地耦合方式与线-中线耦合方式相比，电力载波信号少损失十几dB，但线-地耦合方式不是所有地区电力系统都适用；4、电力线存在本身固有的脉冲干扰。
使用的交流电有50HZ和60HZ，其周期为20ms和16.7ms，在每一交流周期中，出现两次峰值，两次峰值会带来两次脉冲干扰，即电力线上有固定的100HZ或120HZ脉冲干扰，干扰时间约2ms，因此干扰必须加以处理。
有一种利用波形过0点的短时间内进行数据传输的方法，但由于过零点时间短，实际应用与交流波形同步不好控制，现代通讯数据帧又比较长，所以难以应用；5、电力线对载波信号造成高削减。
当电力线上负荷很重时，线路阻抗可达1欧姆以下，造成对载波信号的高削减。
实际应用中，当电力线空载时，点对点载波信号可传输到几公里。
但当电力线上负荷很重时，只能传输几十米。
6、可靠性差，通讯不稳定，由于低压电力线本身的介质，结构和负荷的影响，载波信号易受干扰。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
P L电力载波通信技术
优势介绍V
HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
P L C电力载波通信技术优势介绍非原创
PLC电力载波通信原理介绍
电力线通信（Power Line Communication，简称PLC）技术是指利用电力线传输数据和媒体信号的一种通信方式。
该技术是通过调制把原有信号变成高频信号加载到电力线进行传输，在接收端通过滤波器将调制信号取出解调，得到原有信号，实现信息传递。
目标标准主要有：
Home-Plug（家庭插电联盟），美国发起，已逐步成为国际标准。
OPERA—开放式PLC欧州研究联盟
（The?Open?PLC?European?Research?Alliance）
电力线是一个极其不稳定的高躁声、强衰减的传输通道，要实现可靠的电力线高速数据通信，必须解决低压配电网上各种因素如：噪声、阻抗波动、配电网结构、电磁兼容性以及线路阻抗和容性负载引起的信号衰减等主要因素对数据传输的影响。
为了解决以上低压配电网中各因素对数据传输的影响，在电力线上传输高速数据信号一般采用两种技术：
电力线数字扩频(Spread Spectrum Communication ，SSC)，窄带PLC技术
正交频分复用(Orthogonal Frequency Division Multiplexing，OFDM)，即宽
带PLC技术
窄带PLC和宽带PLC比较
电力线数字扩频技术(Spread Spectrum Communication ，SSC)：
用伪随机编码将待传送的信息数据进行调制，实现频谱扩展后再传输，在接收端则采用同样的编码进行解调及相关处理。
香农公式
C＝Wlog2（1＋S／N）（其中：C为信道容量，W为频带宽度，S／N为信噪比）主要优点如下：
1)抗干扰能力强，适合在低压电力线这样的恶劣通信环境下实现可靠的数据信
息。
2)可以实现码分多址技术，在低压配电网上实现不同用户的同时通信。
3)信号的功率谱密度很低，具有良好的隐蔽性，不易被截获。
缺点：
扩频通信虽然抗干扰能力较强，但受其原理制约，传输速率最高只能达到
1?Mbit／s左右。
采用SSC技术的PLC通常称为窄带PLC。
正交频分复用技术(OFDM)：
OFDM技术把所传输的高速数据流分解成若干个子比特流。
每个子比特流具有低得多的传输速率，并且用这些低速数据流调制若干个子载波。
相比SSC技术，OFDM具有以下的优点：?
1)抗衰减能力强。
OFDM通过多个子载波传输用户信息，对脉冲噪声
(ImpulseNoise)和信道快衰落的抵抗力很强。
同时，通过子载波的联合编
码，OFDM实现了子信道间的频率分集作用，也增强了对脉冲噪声和信道快衰落的抵抗力。
2)频率利用率高。
OFDM允许重叠的正交子载波作为子信道，而不是传统上利用保
护频带分离子信道的方式，因此提高了频率利用效率。
3)适合高速数据传输。
OFDM的自适应调制机制，使不同的子载波可以根据信道情
况和噪音背景的情况选择不同的调制方式。
OFDM技术非常适合高速数据传
输。
4)抗码间干扰(ISI)能力强。
码间干扰是数字通信系统中除噪声干扰之外最主要
的干扰。
造成码间干扰的原因有很多。
实际上，只要传输信道的频带是有限
的，就会造成一定的码间干扰。
由于OFDM采用了循环前缀，因此，对抗码间
干扰的能力很强。
华为PLC技术优势
华为PLC，采用华为海思自主研发芯片：Hi3911C，载波频率：2~12MHz（支持自适应调节），OFDM调制，相相耦合，最大发射功率4W，幅值大约±9V。
遵从Home-Plug（家庭插电联盟）国际标准。
技术特点：
物理层采用OFDM，即“正交频分复用”技术，子载波支持BPSK、QPSK、
8QAM、16QAM、64QAM 调制
载波频率：2～12MHz
物理层峰值速率14Mbit/s
应用层峰值速率s
支持终端个数1000 个
华为组串式逆变器，内部集成PLC通信模块PLC STA，通过交流输出电力线缆，与安装于箱变侧的智能子阵控制器Smartlogger进行电力载波通信。
整个光伏子阵内，采用PLC后再无须专门为子阵内通信铺设RS485通信线缆，可节省通信线缆及施工量。
PLC电力载波与RS485方案对比
电力载波是电力系统特有的通信方式，电力载波通讯是指利用现有电力线，通过载波方式将模拟或数字信号进行高速传输的技术。
最大特点是不需要重新架设网络，只要有电线，就能进行数据传递。
光伏电站中应用场景比较多样，特别是大型电站，通常在偏远的荒芜地区，传统的通讯方案需要专门设计通讯线缆部分，埋地的话需要铠装线缆或者穿管铺设，成本升高，且施工方面需要挖沟，而PLC的最大特点：不需要重新架设通讯线缆，只要
序号对比项PLC RS485
1 速率200Kbps 9600bps，最大
3、华为PLC对潜在影响因数抑制介绍
噪声抑制
逆变器交流线路上噪声主要有以下几种情况：
1) 逆变器的开关噪声，基本比较稳定，逆变器正常工作时基本不会影响PLC通信。
2）交流谐波噪声，来源于逆变器交流输出。
逆变器输出谐波控制不好，会导致交流线上噪声过大，从而影响PLC的信噪比，可能会导致通信失败。
逆变器交流线路上噪声抑制方案如下：
1）大多数交流噪声频率都在2MHz以下，而华为PLC芯片载波频率在2~12MHz，所以不会影响PLC通信。
对于逆变器的开关噪声，大约15KHz，基本比较稳定。
此种噪声进入到PLC通信板后，会被硬件带通滤波器滤除，不会影响通信。
2）交流谐波噪声过大，会影响PLC的信噪比，可能会导致通信失败。
针对这一种噪声，华为PLC芯片物理层支持 FEC（Forward Error Correction）和CRC （Cyclic Redundancy Check）功能，具备强大的去噪和纠错能力。
同时有专门的自动增益调整技术和特定的噪声滤波算法，可以很好的提升噪声耐受能力。
3）PLC芯片物理层还支持数据分段和重组，数据重传机制；应用层也有超时重传机制。
对于在某一时候受到干扰的情况，可以在下一次数据传输时继续传输正确的数据。
抗信号衰减和反射抑制
PLC信号在交流线路上衰减会导致传输距离变短，主要因素有：
1）汇流箱到箱变的传输线路过长，受到线缆本身阻抗以及分布电容的影响，PLC 信号会被衰减。
2）线路上由于阻抗不匹配带来的信号反射以及多径反射，会造成信号衰减和失真。
信号衰减的简单模型如下：
信号从逆变器（PLC-STA）出来后进入汇流箱（这一段线缆为L1），经过长距离传输到箱变（这一段线缆为L2），再经过箱变母排到PLC-CCO （这一段线缆为
L3）。
L1、L2和L3之间由于阻抗不匹配导致信号反射，线缆由于本身阻抗导致会有线缆衰减。
华为PLC对衰减的解决措施
1)传输线阻抗匹配：
对于两段不同的线缆，如果要求传输距离远，需要做到阻抗匹配。
由于涉及到工程安装，如果不能做到阻抗匹配，尽量选择高频阻抗低的线缆。
2)信号反射的抑制：
PLC信号使用OFDM进行调制解调，通过信号备份来消除反射的影响。
载波频段分为几个备份的传输频段，每个传输频段内又分为若干个子载波，每个子载波上面调制的幅度，就是有用信号的频域信息。
4、应用案例
浙江杭州某农光互补30MW电站中，2014年11月并网。
电站全部采用SUN2000-40KTL组串逆变器，每个子阵约，48台组串逆变器，各子阵内的逆变器之间采用PLC 通信。
电站运行至今，逆变器运行稳定，PLC未发现通讯质量问题。
2015年5月随机对一个子阵进行PLC对电能质量的影响现场测试，及PLC通信质量一周通信丢包率分析，测试结果显示，采用PLC通信后的电网谐波，与未采用PLC 通信的子阵的电网谐波，几乎一样，PLC载波通信，不会对电网质量产生影响。
通过一周的通信日志分析，丢包率在%，稳定性非常好，通信可靠性高。
、PLC对电网谐波影响分析
、一周丢包率分析。
