微机原理实验二实验报告
微机原理实验报告册(3篇)
第1篇一、实验目的1. 理解和掌握微机的基本组成和工作原理;2. 熟悉微机硬件设备和实验仪器的使用方法;3. 提高动手实践能力,培养解决实际问题的能力;4. 深入理解微机原理课程内容,为后续课程学习奠定基础。
二、实验内容1. 微机系统认识实验2. 微机硬件组成实验3. 微机指令系统实验4. 微机寻址方式实验5. 微机程序设计实验6. 微机接口技术实验三、实验仪器与设备1. 微机原理实验箱2. 示波器3. 数字万用表4. 计算机一台5. 实验指导书四、实验步骤与内容1. 微机系统认识实验(1)观察实验箱的结构,了解各个模块的功能;(2)熟悉实验箱的电源、复位、运行等按钮的使用方法;(3)学习微机系统的工作流程,包括加电、复位、启动等过程;(4)观察微机系统启动后的运行状态,了解各个模块的协同工作。
2. 微机硬件组成实验(1)观察实验箱的CPU、内存、I/O接口等硬件模块;(2)学习CPU的内部结构,包括寄存器、控制单元、运算单元等;(3)学习内存的存储原理,了解ROM、RAM等存储器的特点;(4)学习I/O接口的工作原理,了解中断、DMA等传输方式。
3. 微机指令系统实验(1)学习微机指令系统的基本格式,包括操作码、地址码等;(2)掌握微机指令系统的寻址方式,包括立即寻址、直接寻址、间接寻址等;(3)编写简单的汇编语言程序,实现加、减、乘、除等运算;(4)学习微机中断处理过程,了解中断向量表、中断服务程序等概念。
4. 微机寻址方式实验(1)学习微机寻址方式的基本概念,包括直接寻址、间接寻址、寄存器寻址等;(2)编写程序,实现不同寻址方式下的数据访问;(3)观察不同寻址方式对程序执行速度的影响。
5. 微机程序设计实验(1)学习汇编语言程序设计的基本方法,包括数据定义、指令编写、程序结构等;(2)编写简单的程序,实现数据交换、排序等操作;(3)学习微机程序的调试方法,包括单步执行、断点设置等。
6. 微机接口技术实验(1)学习微机接口技术的基本概念,包括并行接口、串行接口等;(2)观察实验箱中的并行接口、串行接口等模块,了解其工作原理;(3)编写程序,实现数据在并行接口、串行接口之间的传输;(4)学习微机中断处理在接口技术中的应用。

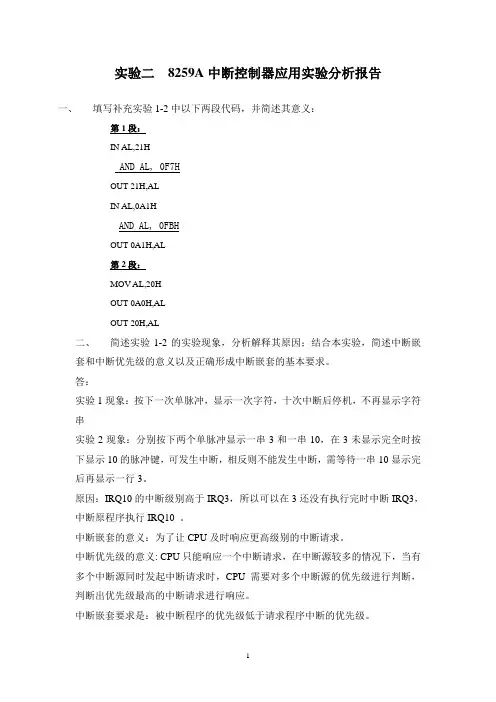

微机原理8259A实验报告
实验二8259A中断控制器应用实验分析报告一、填写补充实验1-2中以下两段代码,并简述其意义:第1段:IN AL,21H_ AND AL, 0F7H _____________OUT 21H,ALIN AL,0A1H__AND AL, 0FBH______________OUT 0A1H,AL第2段:MOV AL,20HOUT 0A0H,ALOUT 20H,AL二、简述实验1-2的实验现象,分析解释其原因;结合本实验,简述中断嵌套和中断优先级的意义以及正确形成中断嵌套的基本要求。
答:实验1现象:按下一次单脉冲,显示一次字符,十次中断后停机,不再显示字符串实验2现象:分别按下两个单脉冲显示一串3和一串10,在3未显示完全时按下显示10的脉冲键,可发生中断,相反则不能发生中断,需等待一串10显示完后再显示一行3。
原因:IRQ10的中断级别高于IRQ3,所以可以在3还没有执行完时中断IRQ3,中断原程序执行IRQ10 。
中断嵌套的意义:为了让CPU及时响应更高级别的中断请求。
中断优先级的意义: CPU只能响应一个中断请求,在中断源较多的情况下,当有多个中断源同时发起中断请求时,CPU需要对多个中断源的优先级进行判断,判断出优先级最高的中断请求进行响应。
中断嵌套要求是:被中断程序的优先级低于请求程序中断的优先级。
三、抄写实验1-2中要求填写的“显示‘10’和‘空格’”的代码段NEXT10_1:MOV AX,SEG MESS10MOV DS,AXMOV DX,OFFSET MESS10MOV AH,09INT 21H ;使用INT21 – 09H实现字符串的输出‘10’CALL DELAY1 ;调用延时子程序LOOP NEXT10_1MOV DX,0DH ;调用DOS的中断功能,回车MOV AH,02HINT 21HMOV DX,0AH ;调用DOS的中断功能,换行MOV AH,02HINT 21H四、用文字简述或流程图方式,说明实验1-3中“以查询方式检测处理多中断请求”的过程。
微机原理实验报告2g(参考答案)
实验步骤及结果记录: 实验步骤: (1) 打开 DVCC-598JH 实验箱电源。 (2) 启动计算机,运行 DVCC-598JH 实验系统。 (3) 新建文件、输入程序并保存文件。 (4) 按 F9 键调试程序。 (5) 按 Ctrl+F9 键编译链接并传送文件至 DVCC-598JH 实验箱。 (6) 打开内部数据区,将 20H 单元的值更改为 00H 运行,观察程序运行情况。 (7) 分别将 20H 单元的值更改为正数(01H~7FH) 、负数(80H~0FFH)运行, 观察程序运行情况。 结果记录: 将 20H 单元的值更改为 00H 运行,观察到 21H 单元的值为 00H; 将 20H 单元的值更改为 08H 运行,观察到 21H 单元的值为 01H; 将 20H 单元的值更改为 87H 运行,观察到 21H 单元的值为 0FFH;
实验步骤及结果记录: 实验步骤: (1) 新建文件、输入程序并保存文件。 (2) 按 F9 键调试程序。 (3) 按 Ctrl+F9 键编译链接并传送文件至 DVCC-598JH 实验箱。 (4) 打开内部数据区,更改从 20H 单元的 8 个数据,观察程序运行情况。 (5) 打开外部数据区,观察从 2000H 开始的 16 个单元数据,检查运行结果的正确性。 结果记录: 20H 给定值 观察值 观察值 87H 2000H 07H 2001H 08H 21H 54H 2002H 04H 2003H 05H 22H 36H 2004H 06H 2005H 03H 23H 23H 2006H 03H 2007H 02H 24H 19H 2008H 09H 2009H 01H 25H 43H 200AH 03H 200BH 04H 26H 77H 200CH 07H 200DH 07H 27H 69H 200EH 09H 200FH 06H
微机原理实验报告_2
实验一汇编语言的编译、链接和调试一、实验目的1、学会使用masm对汇编源程序进行编译、链接、调试、运行。
2、掌握汇编语言的程序格式。
3、巩固所学的汇编语言指令。
二、实验环境1、硬件:PC 微机2、软件:宏汇编MASM 软件三、实验原理1、汇编语言程序的上机与处理过程2、汇编语言的程序格式(1)汇编程序一般由若干段组成,每个段都有一个名字,以SEGMENT作为段的开始,以ENDS作为段的结束,这两者前要冠以相同的名字作为段名。
(2)代码段和堆栈段必不可少,数据段和附加段可根据需要设置。
堆栈段的SEGMENT之后有关键字STACK。
代码段中有伪指令ASSUME告诉汇编程序,在各种指令执行时所要访问的各段寄存器将分别对应哪一段。
(3)源程序的每一段是由若干行汇编语句组成,每一行只有一条语句,且不能超过128个字符,但一条语句允许有后续行,最后均以回车结束。
(4)整个源程序必须以END语句结束,它通知汇编程序停止汇编。
四、实验内容进入DOS环境中相应的目录下。
如汇编软件的文件来为:D:\MASM,则对应的操作为(1)选择windows的“开始”→“程序”→“附件”→“命令提示符”(2)在DOS命令提示符下输入如下命令(其中带下划线部分为输入内容)。
C:\Documents and Settings\new>D:D:\>CD MASMD:\MASM>EDIT TEXT.ASM进入编辑程序,在其环境下输入编好的源程序,然后在盘上生成一个扩展名为.asm的文件。
程序示例DATA SEGMENTDA1 DB 10H,20H,30H,40HDA2 DB 0F0H,0B0H,0A0H,90HDA3 DB 00H,00H,00H,00HDATA ENDSSTACK1 SEGMENT PARA STACKDB 10 DUP(?)STACK1 ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA,SS:STACK1START: MOV AX,DATAMOV DS,AXMOV AL,[DA1]ADD AL,[DA2]MOV [DA3],ALMOV AL,[DA1+1]ADC AL,[DA2+1]MOV [DA3+1],ALMOV AL,[DA1+2]ADC AL,[DA2+2]MOV [DA3+2],ALMOV AL,[DA1+3]ADC AL,[DA2+3]MOV [DA3+3],ALCODE ENDSEND START3. 用宏汇编程序MASM,将扩展名为.ASM的源程序汇编成目标程序,即生成盘上扩展名为.OBJ的文件。
微机原理实验报告
校区实验报告课程名称____________________________ 专业班级_____________________________ 学生及学号____________________________指导教师____________________________实验地点————————————————2015 ~2016 学年第二学期《微机原理与接口技术》实验一(1)实验名称存贮器部数据传送姓名系院专业电子信息类班级学号实验日期2016.6.14 指导教师成绩一、实验目的和要求1、初步掌握星研集成环境工具软件的使用方法。
2、掌握存储器部不同位置间数据传送的方法。
3、认真预习本节实验容,尝试自行编写程序,填写实验报告。
二、实验容(包括实验步骤和代码)1、编写源程序,要求将数据段中3000H~30FFH 单元的容传送给6000H~60FFH 单元中。
2、编译、连接所编写的源程序。
3、执行程序前,利用存贮器窗口将DS:3000H~300FH 中的数据改为11、22、33、44、55、66、77、88、99、AA、BB、CC、DD、EE、FF、00,存贮器窗口支持数据的直接修改功能,在相对应的地址中直接输入数据即可。
4、进入调试状态后,分别以“全速运行”、“全速断点”、“单步”、“单步进入”等方式运行程序,同时在工作区窗口的CommonRegister 视图中查看本程序所使用的寄存器(CX、DI、SI)容的变化。
5、在如下图所示的存贮器窗口中检查程序运行结果是否正确。
程序如下:.MODEL TINY ;memory mode : tiny.STACK 100 ;堆栈.CODE ;开始程序段START: MOV AX,DATAMOV DS,AXMOV ES,AXNOPMOV CX,100HMOV SI,3000HMOV DI,6000HCLDREPE MOVSBMOV CX,100HMOV SI,3000HMOV DI,6000HREPE CMPSBJNE ERRORTRUE: JMP $ERROR: JMP $END START三、实验结果及其分析1、通过该实验,成功地将数据段中3000H~30FFH 单元的容传送到了6000H~60FFH 单元中。
微机原理与接口技术实验报告二
微机原理与接口技术实验报告(二)1、实验内容一:实验目的:(1) 阅读《实验操作.ppt》, 学习汇编工具的使用(2) 学习附录的程序代码, 理解并输入、编译和查错3) 学习利用编译错误信息进行附录的程序修改;(程序包含一个语法错误和一个逻辑错误)4)学习程序流程控制: (条件跳转指令ja jb (call指令, 观察程序执行时堆栈的变化(学会用debug –g命令设置断点);5 )学习程序中有限的寄存器的使用。
2.实验内容:(1)打开masm for windows软件, 在其中输入实验要求附给的程序, 保存后运行, 程序报错:(2)经分析发现, “noneeded”没有定义, 改为“notneeded”后正常运行(3)运行过程中发现当字母或数字个数达到两位数时, 统计结果的各位与十位对调了。
如下图, 字母数应为13, 但显示为31(4)经检查, 发现第80行程序有误, inc指令应改为dec指令。
运行后程序正常, 调试完毕。
如下图程序框图如下:实验内容二:1.实验目的及内容:编写完整程序, 实现功能:统计以下字符串STR中空格的数目, 结果保存在COUNT中, 并把个数在屏幕上显示出来。
STR DB ' AB CDE FG H I J K L MNOPQ RST UV W XYZ 12 34 56 78 9'L EQU $-STRCOUNT DB ?(字符串STR可以从这里直接拷贝到程序中)实验结果:程序如下:dispmsg macro messgemov ah,9lea dx,messgeint 21hendmDATA segmenttishi db 0dh,0ah,'the original string is:' string db ' AB CDE FG H I J K L MNOPQ RST UV W XYZ 12 34 56 78 9' STRINGLEN= $-stringnewline db 0dh,0ahNspace db 0dH,0aH,'Number of char space is:',?,?Nsp db ?,'$'DATA endsSTACK segment stack 'stack'sta db 100 dup(?)stack endsCODE segmentASSUME CS:CODE,DS:DATA,SS:STACK START:MOV AX,seg DATAMOV DS,AXxor cx,cxxor dl,dlmov cl,stringlenlea bx,stringcnt:mov al,[bx]cmp al,' 'jz yesspinc blloop cnt jmp shijinzhiyessp:inc dlinc blloop cntjmp shijinzhishijinzhi:lea bx,Nspmov ah,02hint 21hcall char2asc dispmsg tishiMOV AH,4CHINT 21Hchar2asc procmov dl,10 next: xor ah,ahdiv dladd ah,'0'mov [bx],ahdec bxor al,aljnz nextretchar2asc endpcode endsend startEND START运行结果如下:程序流程图如下:实验中遇到的问题及解决方法:1.汇编语言中寄存器有限, 在使用时注意是否保存寄存器中原有的值, 防止在使用寄存器时将原值改变。
北京工业大学微机原理实验报告2
北京工业大学微机原理实验报告2微机原理实验报告—实验二熟悉汇编程序建立及其调试方法姓名:学号:一、实验目的1、熟悉汇编语言源程序的框架结构,学会编制汇程序。
2、熟悉汇编语言上机操作的过程,学会汇编程序调试方法。
二、实验内容1、学习编写汇编语言源程序的方法,了解数据存放格式。
2、阅读给出的程序,找出程序中的错误。
3、通过调试给出的汇编语言源程序,了解并掌握汇编语言程序的建立、汇编、链接、调试、修改和运行等全过程。
三、实验预习1、阅读实验指导第一章的内容,了解汇编语言程序建立、汇编、链接、调试的全过程。
2、下面的汇编语言源程序有错误的,试给程序加注释。
通过调试手段找出程序中的错误并修改之。
写出程序的功能,画出程序流程图。
(1)程序修改前:STACKSG:SEGMENT PARA STACK ‘STACK’ ;不能有冒号DB 256 DUP(?)STACKSG ENDSDATASG: SEGMENT PARA ‘DATA’;不能有冒号BLOCK DW 0,-5,8,256,-128,96,100,3,45,6,512DW 23,56,420,75,0,-1024,-67,39,-2000COUNT EQU 20MAX DW ?DATASG ENDSCODESG: SEGMENT ;不能有冒号ASSUME SS:STACKSG , CS:CODESGASSUME DS:DATASGORG 100HBEGIN MOV DS, DATASG ;BEGIN: 应改为MOV AX , DATASG MOV DS, AX LEA SI ,BLOCKMOV CX, COUNTDEC CXMOV AX , [SI]CHKMAX ADD SI,2 ;应加冒号CHKMAX: CMP [SI] , AXJLE NEXTMOV AX , [SI]DEC CX ;删除NEXT: LOOP CHKMAXMOV MAX ,AXMOV AH, 4CHINT 21HCODESG ENDSEND BEGIN(2)程序修改后:STACKSG SEGMENT PARA STACK ‘STACK’DB 256 DUP(?)STACKSG ENDSDATASG SEGMENT PARA ‘DATA’BLOCK DW 0,-5,8,256,-128,96,100,3,45,6,512DW 23,56,420,75,0,-1024,-67,39,-2000COUNT EQU 20MAX DW ?DATASG ENDSCODESG SEGMENTASSUME SS:STACKSG , CS:CODESGASSUME DS:DATASGORG 100HBEGIN MOV AX , DATASGMOV DS, AXLEA SI ,BLOCKMOV CX, COUNTDEC CXMOV AX , [SI]CHKMAX:ADD SI,2CMP [SI] , AXJLE NEXTMOV AX , [SI]NEXT: LOOP CHKMAXMOV MAX ,AXMOV AH, 4CHINT 21HCODESG ENDSEND BEGIN(3)程序注释:STACKSG SEGMENT PARA STACK 'STACK'DB 256 DUP(?)STACKSG ENDS ;定义堆栈段DATASG SEGMENT PARA 'DATA' ;数据段定义BLOCK DW 0,-5,8,256,-128,96,100,3,45,6,512DW 23,56,420,75,0,-1024,-67,39,-2000 ;定义变量BLOCK包含20个字COUNT EQU 20 ;COUNT=20MAX DW ? ;定义字变量MAX并不赋值DATASG ENDSCODESG SEGMENT ;代码段定义ASSUME SS:STACKSG , CS:CODESG ;说明STACKSG是堆栈段ASSUME DS:DATASG ;CODESG是代码段,DATASG是数据段ORG 100HBEGIN: MOV AX, DATASGMOV DS, AX ;DS指向DATASGLEA SI ,BLOCK ;取BLOCK的有效地址给SIMOV CX, COUNT ;CX=20DEC CX ;CX=CX-1MOV AX , [SI] ;将DS:[SI]里的值送到AX CHKMAX : ADD SI, 2 ;SI=SI+2CMP [SI] , AX ;比较DS:[SI]与AX值的大小JLE NEXT ;如果DS:[SI]的值小于AX里的值,则跳转到NEXT MOV AX , [SI] ;将DS:[SI]的值送到AXNEXT: LOOP CHKMAX ;循环CHKMAXMOV MAX ,AX ;将AX的值送到变量MAXMOV AH, 4CH ;结束INT 21HCODESG ENDSEND BEGIN(4)程序的流程图:Y NNY(5)程序的功能:找出20个数中的最大值并保存。
微机原理实验报告
微机原理实验报告微机原理与接口技术实验报告学院:信息工程学院班级:学号:姓名:实验一:系统认识实验1 实验目的:掌握TD-PITE 80X86 微机原理及接口技术教学实验系统的操作,熟悉Wmd86联机集成开发调试软件的操作环境。
2 实验设备:PC机一台,TD-PITE 实验装置一套。
3 实验内容:编写实验程序,将00H~0FH 共16 个数写入内存3000H 开始的连续16 个存储单元中。
4 实验步骤:1. 运行Wmd86 软件,进入Wmd86 集成开发环境。
2. 环境调试,“设置”选项中选择汇编语言。
语言环境选择界面3. 新建文档,编写程序,程序如下:SSTACK SEGMENT STACKDW 32 DUP(?)SSTACK ENDSCODE SEGMENTASSUME CS:CODE,SS:SSTACKSTART: PUSH DSXOR AX, AXMOV DS, AXMOV SI, 3000HMOV CX, 16AA1: MOV [SI], ALINC SIINC ALLOOP AA1AA2: JMP AA2CODE ENDSEND START4. 编译连接,程序无误下载:信息界面5. 连接PC与实验系统的通讯电缆,打开实验系统电源。
6. 下载程序,查看内存3000H 开始的连续16 个存储单元中的内容,显示如下:8.由于该内存段原始数据与实验数据相同,便于区分观察,将该内存段初始化,然后查看:9.点击运行程序,在此查看该段内存:10.设置断点,执行程序:5 操作练习编写程序,将内存3500H 单元开始的8 个数据复制到3600H 单元开始的数据区中。
通过调试验证程序功能,使用E命令修改3500H 单元开始的数据,运行程序后使用D命令查看3600H 单元开始的数据。
1、编写程序如下:SSTACK SEGMENT STACKDW 32 DUP(?)SSTACK ENDSCODE SEGMENTASSUME CS:CODE,SS:SSTACKSTART: PUSH DSXOR AX, AXMOV DS, AXMOV SI, 3500HMOV DI, 3600HMOV CX, 8AA1: MOV AL, [SI]MOV [DI], ALINC SIINC DILOOP AA1AA2: JMP AA2CODE ENDSEND START2、执行过程如上,内存变化如下:程序执行前程序执行后实验二:数制转换实验1、实验目的1. 掌握不同进制数及编码相互转换的程序设计方法,加深对数制转换的理解;2. 熟悉程序调试的方法。
微机原理第二次实验报告
微机原理第二次实验报告实验二:加法及判断程序调试实验实验报告健行理工1402班 陈丽红 201424450202一、实验目的1. 掌握编写汇编语言源程序的基本方法和基本框架。
2. 学会编写顺序结构、分支结构和循环结构的汇编程序,掌握宏定义与宏调用的方法。
3.掌握程序中数据的产生与输入输出的方法。
二、实验内容1. 用汇编语言编写一个加法程序: 1325十9839,用ASCII 码的形式将加数与被加数存放在数据区DATA1和DATA2中,并将相加结果显示输出。
2. 设有一组数据: 5,-4,0,3,100,-51,编程判断:每个数是>0、=0、还是<0 ?并输出其判断结果。
即:⎪⎩⎪⎨⎧<-=>=010001x x x y 当当当三、程序说明3.1实验内容一:(1) 两个数据先以相反的顺序以ASCII 码的形式存放在数据段的DATA1和DATA2中,相加时从DATA1和DATA2的起始字节开始相加,也就是从数的个位数开始相加。
相加后的结果存放在DATA2开始的存储单元中,同时用DL 保存进位位。
(2)对于本题来说,题目为两个四位数相加,所以定义循环数为4。
(3) 程序中的加法运算是ASCII 码运算,后面应加一条ASCII 码加法调整指令AAA ,经AAA 调整的加法指令,将ASCII 码的数据高4位清“0”,因此要将结果每位数高4位拼成3,变成ASCII 码存到DATA2中。
(4)一位运算结束后将用于保存进位位的DL 复原,进入循环,进行下一位求和计算。
(5)由于计算是从个位数相加开始,所以存入DATA2中的数据应该以相反的顺序输出,故再进行一轮循环输出,得到最终的计算结果。
3.2实验内容二:(1)首先将原始数据(5,-4,0,3,100,-51)装入起始地址为VAR 的字节存储单元中。
(2)将判断结果以字符串的形式分别存放在数据区中,以便在显示输出时调用。
(3)判断部分采用CMP 指令。
微机原理第二次实验报告-董东启
实验二定时器实验一、实验目的与要求利用定时器控制产生占空比可变的PWM波,通过实验验证进一步加强对定时器功能的认识,掌握定时器的使用方法。
1、用P1.0口输出PWM波,利用按键控制占空比的增加和降低,用示波器查看P1.0口的输出波形。
2、引导学生进行利用现有程序演示定时器动态显示数码管实验,了解数码管动态扫描方式。
二、实验注意事项1、启动KEIL软件,选择菜单“工程\新建工程”以建立工程(扩展名为.uv2,如T2a.uv2)。
2、选择菜单“文件\新文件”以建立一个新的文本编辑窗口,在窗口中输入参考源程序1并保存(扩展名为.asm),如test2a.asm,然后将其加入到源程序组1中。
3、在工程菜单的选项“目标1属性”中设置相应的选项,包括“输出\产生hex文件”选项以便汇编生成HEX代码供编程器使用,在“调试\使用KeilMonitor-51 Driver”的设置中选择相应的串口号。
4、使用“工程”中的“编译全部文件”完成相应的文件编译,如果程序格式正确将生成相应HEX代码文件,如T2a.hex。
如果提示有编译错误请自行修改源程序然后再重新编译。
5、用单根连线将P1.0(JP44)连接到8路指示灯部分(JP32)的LED0,将P1.6、P1.7(JP44)分别连接到JP37的K01、K02。
6、完成仿真器与计算机之间的连线并通电。
7、在KEIL软件中启动“调试\开启仿真模式”,然后用“运行”命令实现全速运行的仿真。
8、观察实验现象并分别依次按下K01、K02,观察并记录实验现象然后在KEIL软件中启动“中断运行-调试(debug)\关闭仿真模式”退出仿真,选择“工程\关闭工程”可关闭当前工程。
9、参考步骤1-4完成参考源程序2的建立与输入,如新项目T2b.uv2和新的源程序test2b.asm,完成编译与仿真设置。
10、用8PIN连线将P0口连接到数码管数据输入端,P2口连接到数码管控制端。
11、输入程序并仿真运行,注意数码管的显示内容。
微机原理实验报告
微机原理实验报告实验⼀DEBUG 调试实验类型:实验课时:指导教师:时间:2013 年⽉⽇课次:第节教学周次:第周实验分室:实验台号:实验员:⼀、实验⽬的1.练习使⽤DEBUG,调试简单汇编程序。
⼆、实验要求1.掌握DEBUG的使⽤,调试程序。
2.读懂程序中各条指令,说明程序功能。
三、实验内容1.启动DEBUG,⽤A命令输⼊并汇编下列程序段。
100 MOV SI,200103 MOV CX,10106 MOV AL,0108 MOV [SI ],AL10A INC SI10B INC AL10D DEC CX10E JNZ 108110 INT 3四、实验结果及分析实验⼆简单汇编语⾔设计实验类型:实验课时:指导教师:时间: 2012 年⽉⽇课次:第节教学周次:第周实验分室:实验台号:实验员:⼀、实验⽬的1.巩固DEBUG及宏汇编的使⽤。
2.加深对指令的理解。
⼆、实验要求1.设堆栈指针SP=2000H,(AX)=3000H,(BX)=5000H。
请编⼀程序将AX的内容和BX的内容进⾏交换。
请⽤堆栈作为两寄存器交换内容的中间存储单元,⽤DEBUG调试程序进⾏汇编与调试。
2.设DS=当前段指地址,(BX)=0300H,(SI)=0002H,请⽤DEBUG的命令将存储器偏移地址300H~304H连续单元顺序装⼊0AH、0BH、0CH、0DH、0EH。
在DEBUG状态下送⼊下⾯程序,并⽤单步执⾏的⽅法,分析每条指令源地址的形成过程?当数据传送完毕时,AX中的内容是什么?程序清单如下:MOV AX,BXMOV AX,0304HMOV AX,[0304H]MOV AX,[BX]MOV AX,0001[BX]MOV AX,[BX][SI]MOV AX,0001[BX][SI]HLT3.设(AX)=0002H,编⼀个程序段将AX的内容乘10,要求⽤移位的⽅法完成。
三、思想描述实验内容1将两个寄存器的内容进⾏交换时,必须有⼀个中间寄存器才能进⾏内容的交换,如果⽤堆栈做为中间存储单元,必须遵循先进后出的原则。
微机原理实验报告 实验二
4.全速运行时拨动开关,观察发光二极管的变化。当开关某位置于L时,对应的发光二极管点亮,置于H时熄灭。
5.编写实验报告。
本实验用到两部分电路:开关量输入输出电路和8255可编程并口电路。
设计原理图及源程序
程序框图:
源程序:
问题讨论
在实验中确认正确编译好且试验箱能运行程序之后并开始自己的程序运行,可为什么不能得到预期的结果?
(3)A端口有一个8位的数据输出缓冲锁存器和一个输入缓冲锁存器,用以暂存数据,B、C端口各有一个8位的数据输出锁存器和一个输入缓存器。
(4)8255A内部结构及引脚:三个可编程的数据端口A、B、C,数据总线缓冲器,内部控制逻辑——A组和B组控制,④读写控制逻辑.
(5)8255A的控制字:方式选择控制字8255A C端口按位置位/复位控制字
(6)8255A是通用的可编程并行接口芯片,可将在一个与TTL兼容的I/O设备与CPU相连,如果与使用高于8MHz时钟的CPU一起工作,需要插入等待状态,输出提供至少2.5mA的吸收电流,最大为4mA。
2.实验接线:CS0CS8255 PA0~PA7平推开关的输出K1~K8 PB0~PB7发光二极管的输入LED1~LED8。
1.设计原理:
(1)可编程控制改变端口功能,8255A有三种工作方式:
方式0,基本输入/输出;方式1,选通联络工作方式;方式2,双向输入/输出方式,只有A端口具有此功能。
(2)可编程并行接口芯片8255A为40引脚双列直插芯片,它有三个独立的端口,分别称为A、B、C端口,每个端口有8根数据线,通过数据线可以与I/O设备交换数据。
微机原理实验报告书
姓名学号实验时间
课题名称
实验二8255并行口实验实 Nhomakorabea目的1.掌握8255A的基本工作方式
北邮微机原理 第二次软件实验报告
微机原理与接口技术中断实验与编程报告姓名学院信息与通信工程学院专业班级学号班内序号目录一、实验目的 (2)二、实验任务及内容 (2)1设计思路 (2)2流程图 (3)3源代码 (4)4子程序清单 (9)三、实验结果 (10)四、实验总结 (12)一、实验目的编一程序,在显示器上显示时、分、秒。
借用计数器8253的Timer0作为中断源,通过8259A向CPU发中断,每10ms产生一次中断。
在中断服务程序中管理刷新时、分、秒。
要求:输入文件名,(如CLK)后,清屏后显示:Current time is xx:xx:xx(时分秒键盘输入)打回车,时、分、秒开始计时。
时钟不停的刷新。
当键入ctrl+c时,停止计时,返回系统,且系统正常运行不死机。
二、实验任务及内容1设计思路1)定义数据段和堆栈段。
数据段存放中断次数count100,输入的时间信息(8位字符),用于提示的字符串信息。
堆栈段存放256个空字符。
2)宏名check的定义。
判断输入的字符是否超出允许输入的范围,若超出范围,报错后返回程序开始处。
3)主程序。
初始化寄存器。
清屏。
(执行过程见注释部分)显示字符串str1。
用于说明输入格式(xx:xx:xx)和输入后开始计时的方式(按回车键开始)将输入的8个字符存入数据段。
使用DOS功能调用01H,通过DI,把存放在AL 中的键入字符存入以tenhour为开始的数据段,并使用宏指令check判断输入字符是否超过范围。
键入回车,开始计时。
使用DOS 功能调用01H ,把键入的键与回车键对应码0DH进行比较。
若键入其他键,报错,返回程序开始。
将原来08H 中断号设置的入口地址换成本程序中timer 的起始地址,保证在发生08H 中断时,程序自动进入timer 过程。
为时钟计时器置初值。
43H 端口是指8253三通道定时器中的命令寄存器,所使用的命令字36H 表示选用0通道定时器,以3号方式(产生方波)计数等。
微机原理实验二 8255A并行接口应用
实验二8255A并行接口应用一、实验目的1.掌握8255A的功能及方式0、1的实现2.熟悉8255A与CPU的接口,以及传输数据的工作原理及编程方法。
3.了解七段数码管显示数字的原理。
4.掌握同时显示多位数字的技术。
二、8255应用小结1.8255的工作方式一片8255内部有3个端口,A口可以工作在方式0、方式1或方式2,B口可以工作在方式0、方式1,C口可以工作在方式0。
方式0是基本型输入/输出。
这种方式和外设交换数据时,8255端口与外设之间不使用联络线。
方式1为选通型输入/输出。
用这种方式和外界交换数据时,端口和外设之间要有联络信号。
方式2是双向数据传送,仅A口有这项功能。
当A口工作在方式2时,B口仍可以工作在方式0或方式1,但此时B口方式1只能用查询方式与CPU交换信息。
2. 工作方式选择字8255工作方式选择字共8位(如图),存放在8255控制寄存器中。
最高位D7为标志位,D7=1表示控制寄存器中存放的是工作方式选择字,D7=0表示控制寄存器中存放的是C口置位/复位控制字。
3.C口置/复位控制字8255的C口可进行位操作,即:可对8255C口的每一位进行置位或清零操作,该操作是通过设置C口置/复位字实现的(图8-10)。
C口置/复位字共8位,各位含义如下:3.8255A的控制信号与传输动作的对应关系4.命令字与初始化编程8255有两个命令字,即方式选择控制字和C口置0/置1控制字,初始化编程的步骤是:①向8255控制寄存器写入“方式选择控制字”,从而预置端口的工作方式。
②当端口预置为方式1或方式2时,再向控制寄存器写入“C口置0/置1控制字”。
这一操作的主要目的是使相应端口的中断允许触发器置0,从而禁止中断,或者使相应端口的中断允许触发器置1,从而允许端口提出中断请求。
注意:“C口置0/置1控制字”虽然是对C口进行操作,但是该控制字是命令字,所以要写入控制寄存器,而不是写入C口控制寄存器。
微机原理实验报告
微机原理实验报告班级:自动化72组员梁慕佳 07054031张乐 07054033张林鹏 07054034实验一:8255 并行接口实验1 实验目的1. 学习并掌握8255 的工作方式及其应用;2. 掌握8255 典型应用电路的接法。
2 实验设备PC机一台,TD-PITE 实验装置一套。
3 实验内容1. 基本输入输出实验。
编写程序,使8255 的A口为输入,B口为输出,完成拨动开关到数据灯的数据传输。
要求只要开关拨动,数据灯的显示就发生相应改变。
2. 流水灯显示实验。
编写程序,使8255 的A口和B口均为输出,数据灯D7~D0由左向右,每次仅亮一个灯,循环显示,D15~D8与D7~D0 正相反,由右向左,每次仅点亮一个灯,循环显示。
4 实验原理并行接口是以数据的字节为单位与I/O 设备或被控制对象之间传递信息。
CPU和接口之间的数据传送总是并行的,即可以同时传递8 位、16 位或32 位等。
8255可编程外围接口芯片是Intel公司生产的通用并行I/O 接口芯片,它具有A、B、C 三个并行接口,用+5V单电源供电,能在以下三种方式下工作:方式0--基本输入/输出方式、方式1--选通输入/输出方式、方式2--双向选通工作方式。
8255的内部结构及引脚如图2-6-1 所示,8255工作方式控制字和C口按位置位/复位控制字格式如图2-6-2所示。
图2-6-1 8255内部结构及外部引脚图图2-6-2 8255控制字格式5 实验步骤1. 基本输入输出实验本实验使8255 端口A工作在方式0 并作为输入口,端口B工作在方式0 并作为输出口。
用一组开关信号接入端口A,端口B 输出线接至一组数据灯上,然后通过对8255 芯片编程来实现输入输出功能。
具体实验步骤如下述:(1)实验接线图如图2-6-3所示,按图连接实验线路图;(2)编写实验程序,经编译、连接无误后装入系统;(3)运行程序,改变拨动开关,同时观察LED 显示,验证程序功能。
华工微机原理实验二数码转码编程及程序调试实验报告
实验二 数码转码编程及程序调试一、实验目的1.掌握不同进程数及编码相互转换的程序设计方法,加深对数码转换的理解;2.进一步熟悉键盘使用方法;3.进一步熟悉调试程序的方法。
二、实验设备装有汇编软件的IBMPC 机一台 三、实验内容及步骤计算机输入设备输入的信息一般ASCii 码或BCD 码表示的数据或字符,CPU 处理信息一般均用二进制数进行计算或其它处理,处理结果输出的外设一般要求变为ASCII 码,BCD 码或七段显示码等。
因此,在应用软件中各累数制的转换和代码的转换是必不可少的。
将ASCII 码表示的十进制数转换为二进制数,十进制数可表示为: l nl l n n nn D D D D 10*10* (10)*10*60011∑=--=+++L D 代表十进制1,2,3,···9,0;((...(10*0=∑=l nl lD012110*)...10*)10*)10*D D D D D n n l n +++++--由式(2)可归纳十进制数转换为二进制数的方法:从十进制的最高位Dn 开始作乘10加次位的操作,将结果再乘10再加下一个次位,如此重复,则可求出二进制的数结果来。
这里我们规定:被转换的五位ASCII 码十进制数存放在3500h ~3504h 单位中。
而转换结果在3800~3801单位中。
实验步骤(1) 绘制流程图;(2)输入程序并检查无误,编译链接通过。
程序代码:DATA SEGMENTORG 33FEHBUF DB 50 ;缓冲区长度DB ? ;预留用来存放实际长度DB 50 DUP(?) ;接收来自键盘的输入下信息MESG DB 'please input the BCD number you want to tranfer: $'ORG 3700HRES DW ? ;存放16进制数(输出结果)MESG1 DB 0DH,0AH,'the result is:'ARES DB 4 DUP(?), 'H$'DATA ENDSSTACK SEGMENT PARA STACK 'STACK'DB 50 DUP(?)STACK ENDSCODE SEGMENTASSUME CS:CODE, DS:DATA, SS:STACKSTART: MOV AX, DATAMOV DS, AXMOV D X, OFFSET MESGMOV AH, 09H ;屏幕显示提示信息INT 21H ;输出字符串‘please input the BCD number you want to transfer:MOV DX, OFFSET BUFMOV AH, 0AH ;接收键盘输入INT 21H ;接收来自键盘输入的5位BCD码LEA SI, BUFADD SI, 2 ;偏移地址+2 使指针指向BCD码开始的地方MOV DX, 0MOV AX, 0MOV CX, 5 ;LOOP TIMES=5MOV BX, 10L1: MUL BXMOV DL,[SI]SUB DL, 30H ;将输入的BCD码转成十进制数ADD AX, DXINC SILOOP L1LEA SI, RESMOV [SI],AXMOV BX, AXLEA SI,ARESMOV CH,4MOV CL,4OUTPUT: ROL BX,CLMOV AX, BXAND AL, 0FHADD AL, 30HCMP AL, 39HJA ADDIJMP PRINTADDI: ADD AL, 07HPRINT: MOV [SI], ALINC SIDEC CHJNZ OUTPUTMOV DX, OFFSET MESG1MOV AH, 09H ;屏幕显示提示信息INT 21HMOV AH, 4CHINT 21HCODE ENDSEND START编译链接程序:(3)运行程序,输入待转换的五位ASCII码十进制数,得到输出结果;示例:输入 12345 ,则输出3039H。
《微机原理实验报告》word版
班级自动化学号姓名实验一系统认识实验一实验目的掌握教学系统的基本操作二实验设备PC机一台masm软件三实验内容及步骤(1)输入程序并检查无误,经汇编连接后装入系统(2)输入E3500后回车,在3500-3510单元中分别送入00~09十个数据(3)按“T“键运行以上程序直至程序运行完(4)输入D3600后回车,查看3600单元后面的数据四程序及其显示的结果(1)程序(2)显示的结果实验三运算类编程实验一实验目的(1)掌握使用运算类指令编程及调试方法(2)掌握运算类指令对各状态标志位的影响及其测试方法二实验设备PC一台masm软件三实验内容及步骤(1)二进制双精度加法运算(2)输入程序并检查无误,经汇编连接后装入系统(3)用U0000:2000查看MOV AX,DA TA的语句,即得到数据段段位置CS:1412用E命令E1412:0000回车,给XL,YL,YH赋值存入二进制数A0,65,15,00和9E,B7,21,00(4)用G=0000:2000,运行以上程序(5)输入D1412:0008,检验显示的结果是否为:3E,1D,17,00四实验程序五程序显示的结果实验四分支程序设计实验一实验目的:(1)掌握分支程序的结构(2)掌握分支程序的设计,调试方法二实验设备:PC机一台masm软件三实验内容设计一数据块间的搬移程序。
设计思想:程序要求把内存中一数据区传送到另一存储区。
源数据块和目的数据块在存储中可能有三种情况,对于两个分离的情况,数据的传送从数据块的首位置开始,或者从数据块的末位置开始。
但对于有部分重叠的情况,则要加以分析,否则重叠部分会因搬移而遭到破坏,可以得到以下结论:(1)当源数据块首址大于目的块首址时,从数据块首址开始传送数据。
(2)当源数据块首址小于目的块首址时,从数据块末址开始传送数据。
四实验步骤(1)按实验流程图设计编写实验程序(2)输入程序并检查无误后,经汇编,连接后装入系统(3)用E命令在以SI为起址的单元中填入十六个数(4)用G=0000:2000运行实验程序(5)用D命令查看DI为起址的单元中的数据是否与SI单元中数据相同五实验程序及结果显示(1)实验程序(1)实验结果显示实验五循环程序设计一实验目的(1)加深对循环结构的理解(2)掌握循环结构程序设计的方法(3)熟练掌握调试循环程序的方法二实验设备:PC机一台masm软件三实验内容求数据区内负数的个数:设数据区的第一单元存放区内单元数据的个数,从第二单元开始开始存放数据,在区内最后一个单元存放结果。
