变电站设备的防雷分析及保护措施

合集下载

110kV变电站的防雷保护措施探讨

110kV变电站的防雷保护措施探讨

110kV变电站的防雷保护措施探讨随着电力系统的不断发展,变电站的重要性日益凸显。

而变电站的运行稳定与否直接关系到电网的安全运行和电力设备的可靠性。

在变电站运行中,雷击是一个不可忽视的危险因素。

一旦发生雷击,将会对变电站设备和运行产生严重影响,甚至导致事故发生。

对于110kV变电站的防雷保护措施的探讨是十分必要的。

110kV变电站的防雷保护措施主要包括设备的防雷设计、接地系统的设置、避雷针的安装、雷电监测系统的建设等方面。

下面将对这些方面逐一进行探讨。

一、设备的防雷设计110kV变电站中的各种设备,如变压器、开关设备、避雷器等,都需要进行防雷设计。

其目的是在雷暴天气中,尽可能减小雷电对设备产生损害的可能性,确保设备的安全运行。

防雷设计的主要措施包括采用耐雷电水平高的材料和结构设计、增强设备本身的绝缘水平、设置避雷器等。

避雷器是110kV变电站中最为重要的防雷设备之一,它能够在雷电冲击时将电流分流到地下,有效保护设备的安全。

二、接地系统的设置110kV变电站的接地系统起着非常重要的作用,它不仅是电气设备的安全设施,还是防雷的关键措施之一。

合理的接地系统能够有效地消除雷电对设备的影响,确保设备的安全运行。

接地系统的设置主要包括接地电阻的设计、接地网的布设、接地极的选择等方面。

通过合理的接地系统设置,可以有效降低雷电冲击对设备的损害。

三、避雷针的安装110kV变电站的避雷针是其防雷保护措施中不可或缺的部分。

避雷针能够将大气中的电击置于地下,降低雷击发生的概率,从而保护变电站设备的安全。

避雷针的高度和数量的设置应根据变电站的实际情况以及当地的气象条件来确定,以保证其防雷效果。

四、雷电监测系统的建设110kV变电站的雷电监测系统是对雷电天气进行监测和预警的重要手段,它可以实时监测大气中雷电的频率、强度等信息,及时发出预警信号,提醒变电站工作人员采取相应的防雷措施,为设备的安全运行提供保障。

雷电监测系统的建设应尽可能覆盖变电站周围的范围,并具备足够的灵敏度和准确性,确保其能够及时、准确地进行雷电监测与预警。

变电站防雷保护措施

变电站防雷保护措施

变电站防雷保护措施
变电站可是电力系统中超级重要的一部分呀!就像一个强大的心脏,为我们的生活源源不断地输送着电能。

但雷电这个家伙可不好惹,它就像一个调皮的捣蛋鬼,随时可能给变电站带来大麻烦呢!所以呀,变电站防雷保护措施那是必不可少的。

你想想看,雷电要是击中了变电站,那后果简直不堪设想!会造成设备损坏,影响供电的稳定性,这可怎么行呢?所以我们得像保护宝贝一样保护变电站呀!
我们可以在变电站周围安装避雷针,这就好比给变电站撑起了一把巨大的保护伞。

避雷针高高耸立,能够吸引雷电,然后将它安全地导入大地,让雷电的破坏力无处施展。

这多厉害呀!
还有避雷器,它就像一个忠诚的卫士,时刻守护着变电站的设备。

当雷电来袭时,避雷器能够迅速动作,将过高的电压限制在安全范围内,保护设备不受到损害。

接地装置也是至关重要的哦!它就像是一条通往安全的通道,能够将雷电产生的电流顺利地导入大地,避免对变电站造成危害。

我们可不能小看这些防雷保护措施呀,它们就像是一套坚固的铠甲,为变电站抵御着雷电的攻击。

如果没有它们,变电站岂不是会变得很脆弱?那我们的生活还能正常运转吗?
我们要精心设计和安装这些防雷保护措施,确保它们能够发挥出最大的作用。

要定期对它们进行检查和维护,就像我们要定期保养自己的爱车一样。

不能让它们出现任何问题呀!
总之,变电站防雷保护措施是非常非常重要的,我们一定要高度重视,不能有丝毫的马虎和懈怠。

让我们一起努力,为变电站打造一个安全可靠的防雷保护网,让我们的生活永远充满光明和温暖!。

变电站设施的防雷与接地技术

变电站设施的防雷与接地技术

变电站设施的防雷与接地技术随着电力系统的发展,变电站的重要性在电力传输和供应中愈加突出。

然而,由于变电站常常处在露天环境下并且承担着电力传输的任务,其设备和设施容易受到雷电的影响。

因此,实施适当的防雷与接地技术对于确保变电站的正常运行和电力安全至关重要。

首先,变电站应该配备适当的防雷设施。

常见的防雷设施包括避雷针和避雷网。

避雷针是安装在建筑物或设备上的尖峰,主要作用是引导雷电流经过,从而将雷电流安全地释放到大地中。

而避雷网则是由金属网制成的防雷网,其目的是将雷电流均匀地分散到大地中,减少雷电对设备和设施的影响。

这样的防雷设施能够通过优化电场分布和消散雷电能量,减少雷电对设备的冲击,从而保证变电站的正常运行和设备的安全性。

其次,变电站在设计和建设过程中需要注意合理的接地系统。

接地系统不仅可以防止雷电对设备的破坏,还可以保护人身安全。

常见的接地系统包括保护接地、操作接地和仪表接地。

保护接地是指将变电站的主要设备和设施与地面形成良好的接触,以便在发生故障时将电流导入地面,从而保护设备和人身安全。

操作接地主要是为了保证操作人员的安全,当需要进行设备维修和检修时,操作人员要将设备接地并使用合适的防护设备,以防止电流通过人体造成伤害。

仪表接地是指将仪表设备与大地连接,确保测量结果准确可靠。

在设计接地系统时,需要考虑以下因素:变电站的地质条件、土壤电阻率、接地电阻的要求、外部干扰和雷电破坏等因素。

地质条件和土壤电阻率将直接影响接地电阻的大小。

接地电阻的要求要符合相关的国家或地区标准,以保证系统正常运行。

外部干扰也是影响接地系统的重要因素,例如邻近大型建筑物或混凝土表面的覆盖。

因此,在设计接地系统时,应该综合考虑这些因素,确定适合的接地技术。

除了以上措施,还可以采取其他的防雷与接地技术来提高系统的可靠性和抗雷击能力。

例如,可以使用避雷器来抑制和消除过电压,保护变电设备不受雷击影响。

避雷器通常安装在设备的进出线路上,当过电压出现时,避雷器能够将过电压引流到地面,保护设备的安全。

变电所的防雷保护措施

变电所的防雷保护措施

变电所的防雷保护措施由于变电所和架空线直接相连接,而线路的绝缘水平又比变电所内的电气设备高,因此沿着线路侵入到变电所的雷电波的幅值很高。

如果没有相应的保护措施,就有可能使变电所内的主变压器或其他电气设备的绝缘损坏。

而变电所一旦发生雷击事故,将使设备损坏,造成大面积停电,给工农业生产和人们的日常生活带来重大损失和严重影响。

所以,对于变电所而言,必须采取有效的措施,防止雷电的危害。

变电所的防雷保护措施如下。

1.装设避雷针装设避雷针保护整个变电所建筑物免受直接雷击。

避雷针可以防护直击雷。

避雷针可以单独立杆,也可以利用户外配电装置的构架或投光灯的杆塔;但变压器的门型构架不能用来装设避雷针,以防止雷击产生的过电压对变压器发生闪络放电。

选择独立避雷针的安装地点时,避雷针及其接地装置与配电装置之间应保持合适距离:在地上,由独立避雷针到配电装置的导电部分之间.以及到变电所电气设备与构架接地部分之间的空气隙一般不小于5m。

在地下,由独立避雷针本身的接地装置与变电所接地网间最近的地中距离一般不小于3m。

2.装设架空避雷线及其他避雷装置装设架空避雷线及其他避雷装置作为变电所进出线段的防雷保护,主要是用来保护主变压器,以免雷电冲击波沿高压线路侵入变电所损坏了主变电所的这一关键设备。

为此要求避雷器应尽量靠近主变压器安装。

35kV电力线路,一般不采用全线装设架空避雷线的方法来防直击雷,但为防止变电所附近线路上受到雷击时雷电沿线路侵入变电所破坏设备,需在变电所进出线l-2km段内装设架空避雷线作为保护,使该段线路免遭直接雷击。

为使上项保护段以外的线路受雷击时侵入变电所内的过电压有所限制,一般可在架空避雷线的两端装设管型避雷器,其接地电阻不得大于10Ω。

对于电压35kV、容量3200kVA以下的一般负荷变电所,可采用简化的进出线段保护接线方式。

对于10kV以下的高压配电线路进出线段的防雷保护,可以只装设FZ型或FS型阀型避雷器,以保护线路断路器及隔离开关。

变电站的防雷接地技术(三篇)

变电站的防雷接地技术(三篇)

变电站的防雷接地技术变电站作为电力系统中的重要组成部分,其正常运行对于电力系统的稳定供电具有重要意义。

而雷电是导致电力设备损坏和电力系统故障的主要原因之一,因此,在变电站的设计和建设过程中,防雷接地技术是至关重要的。

一、防雷接地的基本概念和作用防雷接地是指通过合理布置接地设施,在雷电侵袭时迅速引导雷电流入地下,减少雷电对设备和系统的损害。

其主要作用有以下几个方面:1. 接地安全:良好的接地系统可以防止雷电对设备和人员的危害,保证安全运行。

2. 电气设备的保护:合理的接地系统可以将雷电流迅速引到地下,避免雷击对设备造成直接或间接的损害。

3. 系统可靠性:优良的接地系统可以提高系统的可靠性,减少故障发生的可能性。

二、变电站防雷接地技术1. 接地系统的设计变电站的接地系统主要由接地电阻、接地极、接地网和接地体等组成。

(1)接地电阻:接地电阻是指将接地极与大地相连的电阻。

它的主要作用是限制接地系统的电流在合理范围内,在雷击时减少对设备的伤害。

接地电阻的设计要根据变电站的场地情况和工程要求灵活选择。

(2)接地极:接地极是将接地电阻埋设在地下的部分。

它的选择要考虑土壤的导电性、外部介质的腐蚀性以及可靠性等因素。

常用的接地极有水平接地极、竖直接地极和涂铜接地极等。

(3)接地网:接地网是由多个接地极和导线连接而成的网状结构。

它通过增大接地面积,降低接地电阻,提高接地的可靠性和稳定性。

接地网的布置要根据变电站的场地和设备的要求进行合理设计。

(4)接地体:接地体是指其他与接地系统有关的构造物,如金属结构、设备等。

接地体的选择和设计要根据具体的变电站情况和设备要求进行合理布置。

2. 接地材料的选择接地材料的选择要考虑其导电性能、耐腐蚀性能和可靠性等因素。

常用的接地材料有裸铜导线、镀锌钢导线、铜包钢导线和铜排等。

其中,裸铜导线具有良好的导电性能和耐腐蚀性能,是较为理想的接地材料。

3. 接地设施的布置变电站的接地设施要合理布置,使得接地系统的电流均匀分布、电势降低,并减少相互干扰。

变电站防雷措施分析

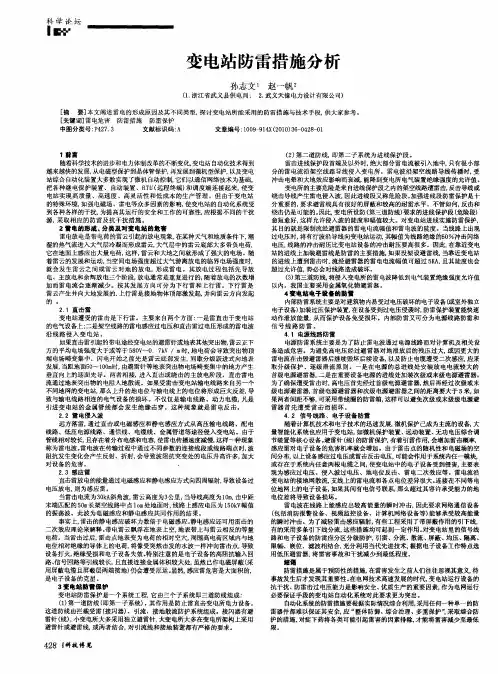

变电站防雷措施分析
加而雷 电流会 逐渐 减少 。按 其发 展方 向可 分 为下 行 雷和 上行 雷 。下行 雷 是 雷云产 生并 向大地发 展的, 上行雷 是接地 物体 顶部激 发起, 向雷云方 向发起 并 的 。 2 1直击雷 . 变 电站遭 受 的雷击 是下 行雷 。主要 来 自两 个方 面 : 是雷 直击 于变 电站 一 的电气设备上 : 二是架空线路 的雷 电感 应过 电压 和直击 雷过 电压 形成 的雷 电波 沿线 路 侵 入 变 电站 。
1前 言
随着 科学技术 的进 步和 电力体制改革 的不断变化 , 电站 自动化 技术得 到 变 越来越快 的发展, 从电磁型 保护到 晶体 管保护, 再发展 到微机型保 护, 以及 变 电 站综合 自动化装 置大 多数实 现 了微 机 自动 控制, 它们 以通信 网络技术 为基础 , 把各 种继 电保护 装 置、 自动 装置 、R U 远程 终 端) T ( 和调 度 端连接 起 来, 变 使 电站 实现 高质 量 、高速 度 、高灵 活性 和低 成 本的 生产 管 理 。但 由于变 电站 的特殊 环境, 强电磁场 、雷 电等 众多 因素的 影响, 如 使变 电站 的 自动化 系统 受 到各种 各样 的干扰 , 为提 高其运 行的 安全和 工作的可 靠性 , 应根 据不 同的干扰 源, 取相 应 的防 雷及 抗干 扰 措施 。 采 2雷 电 的形成 、 类厦 对 变 电站 的危 害 分 雷 电放 电是 带电荷 的雷云 引起 的放 电现象, 在某 种天气 和地质 条件下, 潮 湿的热气 流进入 大气层 冷凝 而形成雷 云, 气层 中的雷 云底部 大多带 负 电荷 , 大 它在地 面上感应 出大 量电荷 , 样, 这 雷云 和大地 之间就 形成 了强大 的电场 。随 着雷云 的发展和 运动 , 当空 间电场 强度超过 大气游 离放 电 的临界 电场 强度 时, 就会 发生 雷 云之 间或 雷 云 对地 的放 电, 成雷 电 。其 放 电过 程 包括 先 导放 形 电、主放 电和余辉 放 电三 个阶 段, 电通 常是 重复进行 的, 放 随着 放 电的次数增

35kv变电站防雷接地保护方案

35kv变电站防雷接地保护方案

35kv变电站防雷接地保护方案一、背景与目标随着电力系统的不断发展,35kv变电站的数量逐渐增多,其运行安全问题也日益突出。

雷电是导致变电站故障的重要因素之一,因此,制定一套有效的防雷接地保护方案至关重要。

本方案旨在提高35kv变电站的防雷接地能力,确保其在雷雨天气下的正常运行。

二、方案设计1.避雷针安装在变电站的进出线架构、变压器和开关设备等重要设施上安装避雷针,以防止直击雷对设备造成的损害。

避雷针应选择具有优良导电性能的材料,并按照规范进行安装,以确保其保护效果。

2.接地网设计设计一个覆盖全站的接地网,确保所有设备均能通过低阻抗路径连接到地网。

接地网的设计应考虑以下几点:(1) 确定合理的接地电阻值,以确保地网与大地之间的导电性能良好;(2) 选择合适的接地体材料,如镀锌钢等;(3) 按照规范的施工方法进行接地体的埋设和连接。

3.浪涌保护器设置在变电站的电源、信号等关键部位设置浪涌保护器,以吸收雷电过电压和操作过电压等瞬时能量,保护设备免受雷电冲击。

浪涌保护器的选择应符合设备的额定电压、持续运行电压等参数。

4.合理布线对进出变电站的线路进行合理布线,避免线路交叉跨越或近距离平行排列,减少雷电感应过电压对设备的影响。

同时,对重要设备进行屏蔽措施,如采用屏蔽电缆等。

5.维护与监测定期对防雷接地系统进行检查和维护,确保其正常运行。

同时,安装接地电阻在线监测系统,实时监测地网的电阻值变化,及时发现并处理问题。

三、实施步骤1.调研与设计阶段:对变电站的地形地貌、建筑结构、设备布局等进行详细调研,确定避雷针安装位置、接地网设计方案等。

2.材料采购与施工准备阶段:根据设计方案采购必要的材料和设备,包括避雷针、接地体、浪涌保护器等。

同时,做好现场施工准备工作,如清理场地、准备施工工具等。

3.避雷针安装与接地网施工阶段:按照设计方案和施工规范进行避雷针的安装和接地网的施工。

注意确保避雷针与设备之间的安全距离,以及接地体的埋设深度和连接质量。

110kV变电站的防雷保护措施探讨

110kV变电站的防雷保护措施探讨

110kV变电站的防雷保护措施探讨110kV变电站作为电力系统重要的枢纽,承担着电能输送和分配的重要任务。

在电力系统中,变电站是非常重要的一环,其正常运行对系统的安全稳定具有重要意义。

随着天气变化和环境条件的改变,雷击对变电站产生的危害也是不可忽视的。

变电站的防雷保护措施显得尤为重要。

本文将探讨110kV变电站的防雷保护措施,以期提高变电站的安全性和可靠性。

一、对110kV变电站的防雷重要性110kV变电站在输电过程中,需要承受外界环境因素的影响,其中雷击是最为常见和具有破坏性的一种。

雷击会对变电站的设备和系统造成直接损害,甚至引发火灾、爆炸等重大事故,对电力系统的运行安全造成严重威胁。

对110kV变电站进行科学有效的防雷保护措施具有十分重要的意义。

1. 雷电传导路径的设置110kV变电站的建筑物、设备等构件都应设有雷电传导路径。

通过合理设置的导体,将雷电流引导到地面,减少雷电对设备和结构的影响。

在建筑物上可以设置避雷针、接地线等,导体应连接到地下的深埋良好的接地装置上,以确保雷电的安全释放。

2. 接地系统的建设110kV变电站的接地系统是防雷保护的核心部分。

接地系统应具备良好的导电性和散流能力,能够及时将雷电流引入地下。

接地系统的建设需要严格按照相关规范和标准进行,确保接地电阻的合格性,以及接地网的合理性和可靠性。

3. 避雷装置的设置110kV变电站的设备和建筑物上,应适当设置避雷装置,以吸收或抑制雷电,减小雷击对设备的危害。

避雷装置可以采用金属避雷带、避雷网等方式,对建筑物和设备进行有效保护。

4. 防雷检测与监控系统110kV变电站还应配备完善的防雷检测与监控系统,用于实时监测雷电活动和变电站周围的雷电情况。

通过信息采集和处理,及时掌握雷电活动的情况,为变电站的安全运行提供重要依据。

5. 人员培训和应急预案110kV变电站的工作人员需要接受相关的防雷知识培训,了解防雷设施的使用方法和维护保养,提高对雷电的防范意识。

变电站电子设备的防雷分析及保护措施

变电站电子设备的防雷分析及保护措施

一、概述随着我国现代化建设的不断提高,各类先进的电子设备广泛地运用到了各电压等级的变电站内。

但是一方面由于电子设备内部结构高度集成化,从而造成设备耐压、耐过电流的水平下降,对雷电(包括感应雷及操作过电压浪涌)的承受能力下降,另一方面由于信号来源路径增多,系统较以前更容易遭受雷电波侵入。

据统计,雷电对电子设备的损坏占设备损坏因素的比例高达26%,例如变电站线路落雷,造成主控地与设备之间的电位差而损坏大量的保护设备;变电站的微波塔落雷,由于感应过电压而造成大量的通讯、远动设备损坏,我们应当对雷电的危害性引起高度重视,加强防雷意识,做好变电站预防工作,将雷害损失降到最低限度。

二、几种主要的雷击方式2.1雷的直击和绕击雷云单体浮在大地上空,其所带电荷拖着地表相反电荷犹如一个影子随风移动。

如果途经变电站的避雷针或地表其他突出物,地电荷会导致突出物顶端电场畸变集中。

闪电开展之前先是雷云底部的始发先导按间歇分级跃进方式向地表发展,当距地面50~100m时,由避雷针等地表电场畸变集中的地方产生垂直向上的迎面先导。

两者相接,进入直击或绕击的主放电阶段。

通常当地面上突出物的高度为h,雷云正下方的平均电场强度大于和等于580h-0.7 kV/m 时,则该突出物将容易受到直击雷。

原因是高为h的避雷针可影响雷云单体向下的始发先导发展方向的半径,用公式表述为:R=16.3h0.61m。

该式还表明,地表安装独立避雷针后,将会在其附近出现大量的散击,甚至对避雷针进行直击,对受避雷针保护范围内的物体进行绕击。

一次雷击主放电一般为几万安培到十几万安培,释放的能量相当大,瞬间所产生的强大电流、灼热的高温、猛烈的冲击波、剧变的静电场和强烈的电磁辐射等物理效应给人们的生产生活带来多种危害,如引起火灾和大爆炸,金属导体连接部分断裂破损,建筑物倒塌,电气设备损坏等等。

2.2雷击反击直击雷电流通过地表突出物的电阻入地散流。

假如地电阻为10Ω,一个30kA的雷电流将会使地网电位上升至300kV。

变电所怎么防雷变电所防雷保护措施

变电所怎么防雷变电所防雷保护措施

变电所怎么防雷变电所防雷保护措施有关变电所防雷的保护措施,认真介绍了变电所受到雷击的重要原因,变电所防雷的原则,外部防雷和内部防雷,防雷等电位连接,变电所防雷的实在措施等。

变电所防雷保护措施一、变电所受到雷击的重要原因供电系统在正常运行时,电气设备的绝缘处于电网的额定电压作用之下,但是由于雷击的原因,供配电系统中某些部分的电压会大大超过正常状态下的数值。

通常情况下变电所雷击有两种情况:一是雷直击于变电所的设备上;二是架空线路的雷电感应过电压和直击雷过电压形成的雷电波沿线路侵入变电所。

表现形式:1、直击雷过电压。

雷云直接击中电力装置时,形成强大的雷电流,雷电流在电力装置上产生较高的电压,雷电流通过物体时,将产生有破坏作用的热效应和机械效应。

2、感应过电压。

当雷云在架空导线上方,由于静电感应,在架空导线上积聚了大量的异性束缚电荷,在雷云对大地放电时,线路上的电荷被释放,形成的自由电荷流向线路的两端,产生很高的过电压,此过电压会对电力网络造成危害。

因此,架空线路的雷电感应过电压和直击雷过电压形成的雷电波沿线路侵入变电所,是导致变电所雷害的重要原因,若不实行防护措施,势必造成变电所电气设备绝缘损坏,引发事故。

二、变电所防雷的原则针对变电所的特点,其总的防雷原则是将绝大部分雷电流直接接闪引入地下泄散(外部保护);堵塞沿电源线或数据、信号线引入的过电压波(内部保护及过电压保护);限制被保护设备上浪涌过压幅值(过电压保护)。

这三道防线,相互搭配,各行其责,缺一不可。

应从单纯一维防护(避雷针引雷入地无源保护),工变电器为三维防护(有源和无源防护),包括:防直击雷,防感应雷电波侵入,防雷电电磁感应等多方面系统加以分析。

1、外部防雷和内部防雷避雷针或避雷带、避雷网引下线和接地系统构成外部防雷系统,重要是为了保护建筑物免受雷击引起火灾事故及人身安全事故;而内部防雷系统则是防止雷电和其它形式的过电压侵入设备中造成损坏,这是外部防雷系统无法保证的。

变电站的防雷及接地保护

变电站的防雷及接地保护

变电站的防雷及接地保护避雷针与被保护物之间,应保持足够的安全距离,即Sk>0.3Rsh+0.1h;Sd>0.3Rsh,其中Rsh为避雷装置的冲击接地电阻;h 为被保护物的高度。

条件许可时,Sk与Sd应尽量大。

一般情况下,Sk>5m,Sd>3m。

避雷装置接地电阻不能太大,否则将增加避雷装置的高度,成本增加。

一般土壤工频接地电阻不大于10Ω。

35kV及以下配电装置的构架或房顶,用独立避雷针保护,装设在距离人行道路大于3m,也可采取均压措施,或铺设50~80mm的沥青加碎石层。

60kV及以上配电装置,可将避雷针(线)安装于架构或房顶。

所有被保护的设备均应在避雷针保护范围内。

一、电气装置接地要求1.接地要求(1)一般要求①接地。

为保证人身和设备安全,电气设备外壳宜接地;交流电气设备充分利用自然接地体,但要校验自然接地体的稳定性;直流电路中,不应利用自然接地体作电流电路的接地线或接地体。

②接地电阻。

设计接地装置时,考虑土壤干燥或冻结等因素,保证接地电阻符合要求。

③接地距离。

不同用途和不同电压的电气设备,除另有规定外,用一个总接地体,但电气设备的工作接地和保护接地,应与防雷接地分开,并保持安全距离。

④中性线。

中性点直接接地的供用电系统中,装设能迅速自动切除接地短路故障的保护装置;中性点非直接接地的供用电系统中,装设迅速反映接地故障的信号装置,必要时可装设延时自动切除故障装置。

(2)防静电接地要求①可靠连接。

车间内每个系统设备和管道应可靠连接,接头处接触电阻小于0.03Ω。

②接地连接。

车间内和栈桥上等平行管道,相距约10cm时,每隔20m要互相连接一次;相交或相距近于10cm的管道,应互相连接,管道与金属构架相距10cm处要互相连接。

③气体场所接地。

气体产品输送管干线头尾部和分支线处都应接地;贮存液化气体、液态氮氢化合物及其他有火灾危险的液体贮液罐,贮存易燃气体贮气罐等都应接地。

(3)特殊设备接地要求①接地体。

变电站的防雷措施

变电站的防雷措施
被 击 穿 而 造 成 反 击 事 故 , 空 气 间 隙 必 须 大 于 最 小 安 全 净 距 。
为 了防止 避雷 针接 地装 置 与被保 护设 备 或构 架之 间 在 土 壤 中 的 间 隙 被 击 穿 而 造 成 反 击 事 故 ,其 间 隙 必 须 大于最 小安 全净 距 。 4 装 设 避 雷 针 ( ) 有 关 规 定 线 的
栏 目主持
张敬安
《 村 电5 }00年第 2期 农 221
霸 @ @- @i
(6 2 0 河 南省鄢 陵县 电业局 万宏伟 4 10 )
变 电站 是 电 力 系 统 的 重 要 保 护 设 施 ,如 果 发 生 雷 击事 故 , 造 成大 面积 的停 电 , 重影 响社 会 生产 和人 将 严 民生 活 。 此 要 求 变 电站 的 防 雷 措 施 必 须 十 分 可 靠 。 因
当雷 击 避 雷 针 时 , 雷 针 对 地 面 的 电位 可 能 很 高 . 避 如 它 们 与 被 保 护 电 气 设 备 之 间 的绝 缘 距 离 不 够 。 就 有 可 能 在 避 雷 针 遭 受 雷 击 后 , 使 避 雷 针 与 被 保 护 设 备 之 间 发 生 放 电 现 象 . 种 现 象 叫 反 击 。 时 避 雷 针 仍 能 将 这 此 雷 电 波 的 高 电 位 加 至 被 保 护 的 电气 设 备 上 , 成 事 故 。 造ห้องสมุดไป่ตู้
土 壤 电 阻 率 大 于 5 0Q ・ 时 . 雷 线 应 终 止 于 线 路 终 0 m 避 端杆 塔 , 变 电站 的一档 线路 保护 可用 避 雷针保 护 。 进
2 0 — O 0 9 1一 5收 稿 1
变 电站装 设避 雷针 的原 则是 所有 被保 护设 备 均应

特高压变电站的防雷保护

特高压变电站的防雷保护

特高压变电站的防雷保护特高压变电站是负责输电的重要设施,其稳定运行与安全操作至关重要。

雷电是特高压变电站运行中必须防范的自然现象之一,如果不采取有效的防雷保护措施,将会给变电站造成严重的损失。

因此,特高压变电站的防雷保护措施十分重要。

一、防雷保护的基本原理防雷保护的基本原理是采取一定的防护措施,使雷电电流在安全的通道上流动,保护特高压变电设施和相关设备,避免雷电直接击中变电站从而造成设备的损坏和人员的伤亡。

1. 建造避雷针:特高压变电站上方需要建造一定高度的避雷针,使其成为电气系统的最高点,引导雷电电流沿路排放,形成安全的通道。

2. 接地网:在特高压变电站周围铺设接地网,将雷电过电压与大地直接接触,保护变电站不受到雷电的损害。

3. 屏蔽和接地:在特高压设备周围设置防雷屏蔽,有效防止雷电直接击中电气设备。

4. 安装避雷器:在特高压变电站安装避雷器能有效保护电器设备,避免雷电过压对设备造成损害。

5. 特别地面处理:特高压变电站周围的地面需要进行特别的处理,以防止地面反射雷电。

特高压变电站的防雷保护方案的制定是十分关键的,下面介绍几个方案应该获得重点关注。

对于架空线路电缆的防雷保护,主要是通过在高杆上建造避雷针进行防护和按规定距离安装避雷器来达到防雷的目的。

2. 金属屏蔽试验3. 天线防护策略天线是特高压变电站所必须安装的重要设备,防护其又尤为重要。

天线防护策略主要采用金属线圈的方式来实现,这可以有效地抵抗雷电对天线的破坏。

四、总结特高压变电站的防雷保护对于保障电力的稳定和安全至关重要。

在制定防雷保护方案时,需要充分考虑变电站周围的环境和设备,采取针对性的措施,确保有效的防护。

需要指出的是,特高压变电站防雷保护是一项复杂的工程,需要专业人员在工程设计和建设中进行全方位、细致的考虑和措施。

变电站的防雷保护

变电站的防雷保护

在更新与升级防雷设备时,应充 分考虑设备的兼容性和可靠性, 确保其能够正常、稳定地运行。
对更新与升级后的防雷设备进行 验收和性能测试,确保其性能达
标,符合变电站的防雷要求。
04
CHAPTER
变电站防雷保护的未来发展
新型防雷技术的研发与应用
研发更高效、可靠的防雷设备与装置,提高防雷保护的可靠性和稳定性。
2
通过安装传感器和监测设备,实时监测变电站的 防雷设备运行状态和环境气象条件,及时发现异 常情况并采取相应措施。
3
利用人工智能算法对监测数据进行处理和分析, 预测雷电活动趋势和雷击风险,为变电站的运行 和维护提供决策支持。
防雷保护与环境保护的协调发展
在防雷保护措施的设计和实施过 程中,充分考虑环Байду номын сангаас保护的需求, 选用环保材料和设备,降低对环
人员和周边居民的生命安全。防雷保护可以降低雷电对人员安全的威胁。
02
CHAPTER
变电站防雷保护措施
直击雷防护
安装避雷针
在变电站的屋顶和烟囱上安装避 雷针,以吸引雷电并引导电流入
地。
避雷网和避雷带
在变电站的屋面和墙体上设置避雷 网和避雷带,以防止直击雷对设备 造成损坏。
防雷接地
将避雷针、避雷网和避雷带等防雷 设施与大地相连,确保雷电能够安 全导入大地。
电磁感应
雷电放电时产生的电磁场 可能引起变电站设备过电 压,导致设备故障。
防雷保护对电力系统稳定性的影响
保障电力供应
有效的防雷保护可以减少 因雷电造成的设备损坏和 停电事故,保障电力系统 的稳定运行。
防止连锁反应
雷电可能导致变电站设备 故障,引发连锁反应,影 响整个电力系统的稳定性。

变电站的防雷保护措施

变电站的防雷保护措施

变电站的防雷保护措施变电站是电力系统中重要的设备,也是较为脆弱的环节。

雷电是造成电力设备损坏的主要原因之一,因此对于变电站的防雷保护措施非常重要。

以下是变电站常用的几种防雷措施:1.接闪器的安装:接闪器是变电站中常用的防雷设备,它主要通过对雷电电流进行导引,将雷电电流引入地下,保护变电设备。

在变电站的高处,如厂房屋顶、铁塔等地方安装接闪器,以确保变电站安全。

2.金属屋顶和金属网的应用:在变电站的建筑物周围,可采用金属板覆盖屋顶以及安装金属网,它们可以起到导电、接地的作用,将雷电电荷集中引向地下。

金属屋顶和金属网是一种比较传统的防雷方法,在变电站中仍然被广泛使用。

3.外部接地系统的建设:外部接地系统是变电站防雷措施中非常关键的一环,它可以将变电站系统中的雷电电荷引入地下,从而保护变电设备。

这要求变电站建设时,考虑到土壤的特性和变电设备的类型,合理设计外部接地系统,确保接地电阻低于规定标准。

4.防雷装置的使用:变电站内部设备中常常使用一些防雷装置,如避雷器、过压限流器等。

避雷器是一种能够快速放电吸收过电压能量的装置,它可以保护变电设备免受雷击。

过压限流器可以通过限制过压电流,保护变电设备不受损坏。

5.设备的绝缘:绝缘是保护变电设备免受雷击的重要手段之一、在变电站中,应合理选择绝缘材料,对设备进行绝缘处理,从而减少雷电对设备的影响。

6.监测系统的建设:变电站防雷措施的有效性需要通过监测系统进行实时监测与分析。

通过安装合适的监测设备,及时发现可能存在的雷电威胁,并采取相应的处理措施,可以有效降低雷电对变电站的影响。

总结起来,变电站的防雷保护措施主要包括接闪器的安装、金属屋顶和金属网的应用、外部接地系统的建设、防雷装置的使用、设备的绝缘以及监测系统的建设等。

通过综合应用这些措施,可以有效保护变电站设备免受雷电的侵害,确保电力系统的正常运行。

论析35kV变电站的防雷与接地保护措施

论析35kV变电站的防雷与接地保护措施

论析35kV变电站的防雷与接地保护措施1 雷电对35kV变电站的主要入侵途径分析通过对大量的雷电灾害事故进行分析后发现,雷电流一般会经由以下三种途径侵入至35kV变电站,并对站内的电气设备造成雷击损坏:1.1 经由电源线入侵当感应雷过电压达到一定幅值后,雷电波便会沿着线路向变电站内传输,虽然雷电流经过进线段以及母线侧的避雷器后会被削弱,但其幅值仍然较高,这部分较高幅值的电压经由变压器绕组间的电磁耦合作用感应到变压器的低压侧,最终会耦合至低压二次系统。

如果电压幅值大于变电站内二次设备电子元器件的最大耐压值,便会导致设备被击穿,从而影响变电站正常运行。

1.2 经由信号线入侵通常情况下,当雷电波通过天线或是卫星等信号线时,其便会被转化成为相应的电流或是电压信号,如果此时的电流或电压信号高于变电站内二次设备的整定值,就会造成二次设备损坏。

虽然经过转化之后的电流或电压信号也会被防雷装置所削弱,但是在微机综合保护或是监控装置上的电流或电压值仍然相对较高,故此其也会对站内的二次设备造成危害。

不仅如此,信号线当中流过的电流或电压经过电磁或电容耦合后,会产生出较高的过电压,这部分电压会对电源线或通信线路的正常运行带来一定程度的影响。

1.3 经由接地线入侵当雷电直接击中避雷线或是避雷针时,雷电流会经由防雷引下线被导入到大地当中,然而,由于大地本身电阻的原因,进入到地下的电荷无法与大地电荷完全中和,由此一来,便会引起地电位的局部上升,这部分较高的电压施加在变电站内的二次设备上,会对设备造成极大程度的危害。

2 35kV变电站的防雷接地保护措施为了有效降低雷击对35kV变电站的危害,必须采取合理、可行的防雷接地措施。

2.1 进线段的防雷措施对于35kV变电站而言,其进线一般有两种情况:一种是架空进线,另一种则是电力电缆进线。

鉴于此,在进行防雷时,应针对这两种分别采取不同的防雷保护措施。

2.1.1 架空进线段防雷。

对于此种情况,可在距离变电站1~2km的某段线路上采取防雷防护措施。

变电站二次系统防雷分析及保护措施

变电站二次系统防雷分析及保护措施

关键词 : 电站; 次 系统; 雷 变 二 防
K e r s rn fr rs b tto sc n a ys se ;ibn n r tcin y Wo d :ta s me u sain; e o d r y tm tg ti gp oe t o o
中图 分 类 号 :M6 T 3
韩强 Ha in ; nQ a g 刘剑 LuJa ; i in 陈莉 ChnL e i
( 华北油 田水 电厂 , 任丘 0 2 5 ) 6 52
( a e l i dHyrp w rPa tR n i 6 5 2, hn Hu b i OiF l
Va u gn e i g l e En i e rn
・2 7 ・ 3
变 电站 二 次 系统 防 雷分 析 及 保 护 措 施
Li h n n o e t n An l ssa d Pr t c i n M e s r so u sa i n S c n a y S s e g t i g Pr t c i ay i n o e to a u e fS b t to e o d r y t m o
文 献 标 识 码 : A
文章 编 号 :0 6 4 1 (0 0)8 0 3 — 1 10 — 3 12 1 1— 2 7 0
接 的金 属体 积较 大 , 有 可能 遭 受 厄 运 。 仍 近 些 年 来 , 着 变 电站 综 合 自动 化 水 平 的 不 断 提 高 , 类 先进 随 各 23设备防护措施不完善 在变 电站综合 自动化改造 中 ,虽然 . 的微 机 电 子 设备 广 泛 地 运 用到 变 电站 保 护 、 动 及 通 讯 装 置 中。 但 要求采取屏 蔽、 远 均压 、 泄流等措施, 但在实际 中由于部分措施实施难 大 规 模 集成 电路 的耐 压 水 平 不 到 10 0 V,对 雷 电 的承 受 能 力 明 显下 度大 , 雷击概率又小 , 以都未能彻底完善。 所 降。 另 一 方面 由于 信 号 回 路不 断增 多 , 系统 较 以 前 更容 易遭 受 雷 电 因此 , 2 0 V变 电站 的雷击故 障主 要原因如下 : 由于 接地 该 2k ① 波 侵 入 。 样 , 果 二 次 系 统 的 防 雷设 施 不 完 善 , 易 造成 变 电站 二 网 不 同 点在 流 过 大 电流 时 的 电位 差 较 大 ,反 击使 弱 电设 备 损 坏 ; 这 如 极 ② 次 控 制部 分瘫 痪 而 发 生毁 灭性 的事 故 。 因此 在 对 变 电站 的 保 护 、 远 由于 控 制 电缆 无 屏 蔽 或 屏 蔽 不 好 , 之 微 波 塔 的 布 置 和 接 地 与 地 网 加 动、 通讯等弱 电设备进行升级换代时一定要考虑设备的防雷措施。 的 连 接 不合 理 而 使 暂 态 感 应 过 电压 ,通 过 二 次 线 进 入 系 统 损 坏 设 我 局 变 电站 改造 采 用 逐 步 更 换 方 式 , 期 没 有 考 虑 二 次 系 统 的 备 ; 由于设备 的电源部 分限制措施不完善 , 高 电压通过 电源损 初 ③ 使 防 雷 问题 。 因此 我局 变 电站 2 0 年 以来 多 次发 生落 雷后 站 内二 次 系 坏 设 备 。 05 统 的损坏 的故 障。如 2 0 0 7年 8月 6日, 电天 ,2 k 雷 20 V变 电站 中央 信 3 变 电 站 防 雷措 施 号屏 警 铃 响。12 关微 机 保 护 故 障 光 字牌 亮 , 1 关 保 护屏 C U 开 1 l2开 P 变 电站 传 统 的 防 雷措 施对 高 压 电气 设 备 的防 护 是 有 效 的 , 对 但 巡检中断, 有报 告 灯 亮 。 汇报 调 度 时 发 现 省调 、 地调 电话 全部 中断 。 微 电子 设 备 的防 护并 不 恰 当 , 须 在 原 定 防 雷 措 施 基 础 上 , 进 一 必 更 1 设 备损 坏 情 况 步 加 强 防范 。 采 取措 施 的原 则 应 是 三 级 防 雷 分 区 保 护 , 到 多 重 屏 做 11微 机 保 护 装置 损 坏 情 况 l2开 关 C U板 及 电源 板 损坏 。 蔽 、 衡 电位 、 点 电位 牵 制 。 . 1 P 均 浮 1 远 动 设 备 损 坏 情 况 远 动 变送 器 损 坏 的均 是 工 作 电源 部 . 2 31第 一 级防 护 区 主 要 采 用 独 立 避 雷 针 、 空 避 雷 线 、 压 避 . 架 高 分, 变送 器 的 电源 板 上 电 源变 压 器 、 式 整 流 电路 等均 烧 坏 。 T 桥 R U中 雷器 、 备 引下 线 、 接地 网。 主 要任 务 为 引雷 、 流 、 幅 、 设 主 其 泄 限 均压 , 模 拟量 输 入 处理 板 、 口板 、 接 以及 与 R U连 接 部 分 变 送 器 输 出 电路 完成基本的防雷功能。一级防护区防护措施 : T ①对主接地 网的接地 也 有不 同程度 的损 坏 现 象 。 电阻、 设备 的接地 引下线进行大电流测试 ; ②逐 级分别泄流 , 微波塔 2 雷击 原 因分 析 加装独立接地体 , 以使其在遭雷击时主要通过 自身 的接地极泄放雷 经 分 析 认 为 该 2 0 V 变 电 站 二 次 系 统 损 坏 原 因有 以 下 几 个 方 电流 , 2k 尽量减 少波及到其它设备 均匀地 网系统 电压 , ③ 各个设备区 面: 之 间建 立 良 好 的 等 电位 接 地 , 控 室 部 分 加 装 均 压 带 , 各 点 的接 主 使 21 由于 不 同 设 备 区 的地 之 间 的 电位 差 损 坏 设 备 当 雷 电 击 到 地 为 等 电位 。 . 微 波 塔 时 雷 电流 主 要 通过 微波 塔 的接 地 泻 放 , 分通 过 其 它接 地 泻 部 32二 级 防 护 区 包 括 二 次 电缆 、 子 箱 、 用 电系统 及 微 波馈 I 端 所 放 。 由于 微 波 塔 与 主控 室 地 的连 接 点 很 近 , 本 上 可 将 主 控 室 的地 线 。 其 主 要任 务 是 防 感 应 雷 过 电压 和 侵 入 波过 电压 的传 递 , 及危 基 以 和 微 波塔 的地 视 为 等 电位 , 算 雷 击微 波塔 时微 波塔 的接 地 电位 为 险 电位内引外送。 估 二级防护区防护措施 : ①加强屏蔽 , 将进入变 电站 1 0V 以上 , 其他 设 备 区接 地 电位 与 之相 差 很 大。 因此 连 接 在 不 的 电缆线全部使用屏 蔽 电缆 , 00 而 并将屏 蔽层 可靠接地 ; 对低压 电源 ② 同等 电位 地 网上 的 电子 设 备 , 有 电信 号 联 系 , 么超 过 其 容 许 承 限 制 , 低 压供 电电 源加 装 金 属 氧 化 锌 避 雷 器 或 加 装 电源 电压 瞬 变 如 那 对 受 能 力 的地 电位 差将 导致 设 备 损 坏 。 抑制器 , 限制 电源电压 的抬高 , 装隔离 变压器 ; 将微波馈线的屏 加 ③ 22流 过 微 波 塔 的 雷 电流 对 主 控 室 设 备 的 感 应 电压 感 应 雷 电 蔽 与微 波 塔 实现 两 点 以 上相 接。 . 过 电压 可 由静 电感应 产 生 , 可 由 电磁 感 应 产 生 。 形 成 感 应 雷 电过 也 33 三级 防 护 区 包 括 变 电站 主 控 室 、远 动 通 信 机 房 及 全 部 电 . 电压 的机率很高 , 感应雷对 变电站集成 电路的损坏情况较多。变 电 子 设备 , 问 存 在大 规 模 集成 电路 , 易被 过 电压 侵 入 而 损坏 的 , 其 极 是 站 的感 应 雷 电过 电压 的途 径 主 要 有 以下 两 种 : 防雷的薄弱环节和重点。三级防护区防护措施 : ①对进入主控室和 221由交 流 20 电源 入 侵 。 变 电 站 的 电源 来 自站 用 变压 器 。 通 讯 机 房 的信 号 线 全部 加装 信 号 电压 瞬 变 抑 制 器 , 过 电压 信 号 限 -. 2V 对 当 电力 线 路 遭 受 直 击 雷 和 感 应 雷 , 过 站 用 变 压 器 耦 合 到 20 经 2 V低 制后箝位 ; ②对主控室和 通讯机房 的电源有规律地加装氧化锌避雷 压线路 , 过 20 通 2 V线 路 进 入 设 备将 设 备 损 坏 。 所 以变 送 器 工 作 电 器 或 电源 电压 瞬 变 抑 制器 ; 对主 控 室和 通 讯 机 房 的设 备 接 地 进 行 ③ 源烧坏 及变送器输 出部 分损坏可 能主要是 由于 2 0 2 V电源线感应 全 面 检 查 , 加 装 均 压 带 , 各 种 信 号 线 的屏 蔽 可 靠 接 地 。 并 将 过 电压 , 20 交流 电源 的 电压 增 高 造 成 的 。 使 2V 4 结束 语 222 由进 入 主 控 室 的 电缆 暂 态感 应 过 电压 。 当 变 电站 微 波 塔 ._ 由于变 电站微机保护设备种类繁多 , 它们 的耐过压能力也各有 的 接地 引下 线 流 过 大 电 流日 , 寸 在其 周 围形 成 强大 的磁 场 。 从 设 备 区 差别 , 系统遭受雷击危害机率大大增加。 通过采取上述措施 , 我局变 引 入主 控 室 的各 种 电缆 在 户 外 是 走 ��

特高压变电站的防雷保护

特高压变电站的防雷保护

特高压变电站的防雷保护特高压变电站的防雷保护必须具备足够的可靠性和高效性,以确保设备和人员的安全。

特高压变电站在防雷保护方面要求高于普通变电站,因为其电压更高、设备更复杂、经济效益更大,一旦发生雷电灾害,对设备的破坏将会更加严重,影响也更显著。

特高压变电站的防雷保护措施主要包括建筑结构、接地系统、避雷设施和电气保护。

下面分别进行介绍。

一、建筑结构特高压变电站的建筑结构对其防雷能力有重要影响。

建筑结构需要满足下列要求:1. 对雷电冲击有足够的抵抗力,避免直接击中建筑物;2. 保证与接地系统良好接触,避免偏电位;3. 增强建筑物抗外部电磁环境扰动的能力;4. 保证建筑物内部通风、隔声、隔热等性能。

建筑结构应该采用钢筋混凝土或钢结构,确保抗震、防风、防火等性能。

同时,建筑物顶部应安装避雷针或避雷带,提高其防雷能力。

二、接地系统接地系统是特高压变电站防雷保护的重要组成部分,接地系统的质量和可靠性对防护效果有很大的影响。

接地系统应满足以下要求:1. 接地电阻要小于等于1欧姆,保证接地系统良好接触;2. 接地体要进行良好的埋设,避免与地表距离过大;3. 保证接地系统的连通性和可靠性,避免接地系统出现断路或高阻抗现象;4. 对接地系统进行定期检查和维护,发现问题及时处理。

接地体材料应根据地质、土壤电阻率、倾斜度、潜水层等因素综合考虑,选用良好的导电性能材料。

接地体的大小和数量应根据防护要求和站点的土质情况进行合理布局,采用合适的接地方式,提高接地系统的接口良好接触性和电气性能。

三、避雷设施避雷设施是特高压变电站防雷保护的关键。

避雷设施包括避雷针、避雷线、接闪器等。

为了确保特高压变电站的防雷能力,必须在建设之前进行合理的雷电风险评估。

根据不同的雷电风险等级,选择合适的防护措施。

避雷设施应满足以下要求:1. 避雷针、避雷线等引闪装置安装位置、数量等应根据建筑物高度、周边环境情况等合理设置;2. 接闪器应合理配置,对侵入建筑的感应电压和电流进行限制,保证建筑物内部不受到雷击损害;3. 避雷线、接闪器等设施应定期检查,发现问题及时处理。

变电站防雷

变电站防雷

变电站防雷
变电站防雷是指通过采取一系列防雷措施,以减轻或防止
雷电对变电站设备的损坏和人员的伤害。

以下是一些常见
的变电站防雷措施:
1. 地线系统:构建完备的地线系统,将变电站设备与地面
良好连接,使雷电能够通过地线系统快速、安全地流入地下。

2. 避雷针:在变电站周围设置避雷针,既能吸引雷电击中,又能通过导线将雷电释放到地下。

3. 避雷网:在变电站设备周围设置金属网或铜排,形成密
集的网状结构,能够在一定程度上分散雷电的能量。

4. 避雷器:安装避雷器用以吸收雷电的能量,保护变电设
备免受雷击。

5. 绝缘措施:对于变电设备和线路,应采用合适的绝缘材
料和绝缘结构,以防止雷电直接接触设备导致损坏。

6. 接地保护:对于设备的导体部分,应进行良好的接地保护,以保证设备接地不会引起雷电冲击。

7. 雷电监测系统:安装雷电监测设备,实时监测变电站附
近的雷电活动,及时采取措施防止损害。

8. 维护和检查:定期进行设备的维护和检查,确保防雷措
施的有效性,及时发现和修复可能存在的问题。

总之,变电站防雷需要综合考虑各种因素,采取多种措施,以提高变电站的雷电防护水平,保证设备和人员的安全。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

变电站电子设备的防雷分析及保护措施信息来源:广西达科建筑智能工程有限公司发布时间:2007-11-6黄薇唐琦[摘要]文中对直击雷、感应雷、雷电浪涌进行了分析,阐述了雷击对变电站内电子设备的危害,提出了采取的防护措施。

[关键词]雷击危害变电站电子设备措施一、概述随着我国现代化建设的不断提高,各类先进的电子设备广泛地运用到了各电压等级的变电站内。

但是一方面由于电子设备内部结构高度集成化,从而造成设备耐压、耐过电流的水平下降,对雷电(包括感应雷及操作过电压浪涌)的承受能力下降,另一方面由于信号来源路径增多,系统较以前更容易遭受雷电波侵入。

据统计,雷电对电子设备的损坏占设备损坏因素的比例高达26%,例如变电站线路落雷,造成主控地与设备之间的电位差而损坏大量的保护设备;变电站的微波塔落雷,由于感应过电压而造成大量的通讯、远动设备损坏,我们应当对雷电的危害性引起高度重视,加强防雷意识,做好变电站预防工作,将雷害损失降到最低限度。

二、几种主要的雷击方式2.1雷的直击和绕击雷云单体浮在大地上空,其所带电荷拖着地表相反电荷犹如一个影子随风移动。

如果途经变电站的避雷针或地表其他突出物,地电荷会导致突出物顶端电场畸变集中。

闪电开展之前先是雷云底部的始发先导按间歇分级跃进方式向地表发展,当距地面50~100m时,由避雷针等地表电场畸变集中的地方产生垂直向上的迎面先导。

两者相接,进入直击或绕击的主放电阶段。

通常当地面上突出物的高度为h,雷云正下方的平均电场强度大于和等于580h-0.7 kV/m时,则该突出物将容易受到直击雷。

原因是高为h的避雷针可影响雷云单体向下的始发先导发展方向的半径,用公式表述为:R=16.3h0.61m。

该式还表明,地表安装独立避雷针后,将会在其附近出现大量的散击,甚至对避雷针进行直击,对受避雷针保护范围内的物体进行绕击。

一次雷击主放电一般为几万安培到十几万安培,释放的能量相当大,瞬间所产生的强大电流、灼热的高温、猛烈的冲击波、剧变的静电场和强烈的电磁辐射等物理效应给人们的生产生活带来多种危害,如引起火灾和大爆炸,金属导体连接部分断裂破损,建筑物倒塌,电气设备损坏等等。

2.2雷击反击直击雷电流通过地表突出物的电阻入地散流。

假如地电阻为10Ω,一个30kA的雷电流将会使地网电位上升至300kV。

如果受雷击变电站输电线路来自另一个不同地网的变电站,那么上升的地电位与输电线上的电位将形成巨大反差,导致与输电线路相连的电气设备的损坏。

不仅仅是输电线路、动力电缆,凡是引进变电站的金属管线都会引起雷电反击。

另一种雷电反击,对变电站的电子设备危害也不容忽视。

雷电流沿变电站的接地网散流,支线上的雷电流和各点电位差异很大。

连接在不同等电位地网上的电子设备,如果其间有电信号联系,那么超过其容许承受能力的地电位差将导致设备损坏。

2.3感应雷直击雷放电的能量通过电磁感应和静电感应方式向四周辐射,导致设备过电压放电,则为感应雷。

感应雷虽然没有直接雷猛烈,但其发生的几率比直击雷高得多。

感应雷的破坏也称为二次破坏。

雷电流变化梯度很大,会产生强大的交变磁场,使得周围的金属构件产生感应电流,这种电流可能向周围物体放电,如附近有可燃物就会引发火灾和爆炸,而感应到正在联机的导线上就会对设备具有强烈的破坏性。

显然,感应雷危害是大面积的,是电子设备的克星。

有资料计算表明,当雷电电流为30 kA斜角波,雷云高度为3 km,导线高度为10m,击中距末端匹配的500m长架空线路中点100m处地面时,线路上感应电压为150 kV幅值的振荡波。

此波为电磁感应和静电感应共同作用的结果。

事实上,在生产实践中,雷击的静电感应破坏力数倍于电磁感应。

静电感应还可用雷电的二次效应理论来解释。

带电雷云飘浮在地表上空,地表带上与雷云相反的等量电荷。

当雷击过后,雷击点地表变为电荷的相对空穴,周围高电荷区域内与地电位相对绝缘的导体上的电荷,将像受突然击发的水波一样冲向雷击点,导致设备打火,绝缘受损和电子设备失效。

特别注意的是电子设备的高阻抗输入回路,信号回路等引线较长,且直接连接的金属体积较大处,虽然已作电磁屏蔽(采用屏蔽电缆且屏蔽层两端接地)仍会遭受厄运。

2.4雷电波侵入远方落雷,通过直击或电磁感应和静电感应方式从高压输电线路、配电线路、低压电源线路、通信线、电缆线、金属管道等途径侵入变电站、由于管线相对较长,且存在着分布电感和电容,使雷电传播速度减慢,这样一种现象用波传输理论来说明的概念称作雷电波。

雷电波在传输过程中通过不同参数的连接线段或线路端点时,波阻抗发生变化会产生反射、折射,可导致波阻抗突变处的电压升高许多,加大了对设备的危害。

三、传统变电站防雷措施的局限性3.1避雷针为免遭直击雷破坏,变电站一般采用独立避雷针和构架避雷针进行防雷保护。

其结构均分为接闪器、引下线和接地体,防雷原理相同。

独立避雷针的保护范围对地面为1.5h(针高),对超过针高一半的空间其保护范围只能在45 角内校核。

目前国际上流行的一种滚球法理论校核独立避雷针的保护范围比较符合实际。

滚球法理论认为直击和绕击与雷云带电量有关,能量越小的雷越易产生绕击。

可形象地解释为一个半径与雷云带电量成比例的以雷云先导为圆心的球,滚落在地面上。

到碰到避雷针尖为止。

球与地面接触点到针尖这段弧,如果碰不到被保护物体,则被保护物处在保护范围内。

如中等强度的雷云(U0=50MV),按雷电先导的闪击距离公式r s=1.63 U01.75,可得球的半径为133m,在此情况下得出的保护半径比有关设计规程的大一些。

按防雷规范核保护范围,一般110kV中等规模变电站采用3~5根,35 kV变电站1~4根30m左右避雷针,即可以覆盖全站被保护区范围。

避雷针的年雷击次数,可按经验公式N=0.015·n·k(l+5h)(b+5h)10-6计算。

其中n 为年雷暴日数,k为校正系数,金属结构取2,l、b、h分别为建筑物的长、宽、高。

按该式在年雷暴日为40的地区,35kV室外终端变电站,母线构架5.5m高,受雷击概率为每年0.000454次,而加1根30m高避雷针后,则每年将受0.027次雷击。

如果一个变电站有4根针,每边相距50m,雷击概率则为0.048次/年。

由于避雷针的存在,建筑物上落雷机会反倒增加,内部设备遭感应雷危害的机会和程度一般来说是增加了。

3.2避雷器为了防护感应雷和输电线路的雷电侵入波的危害,变电站内采用了避雷器。

以前装设的避雷器大多为装在线路端的管型避雷器和装在母线、设备处的阀型避雷器,目前均由性能更好的金属氧化物避雷器所取代。

由于雷电侵入波主要对35kV以下系统危害较大,变电站着重对35kV和10kV线路入侵波进行了防护。

对35kV架空进线,一般是采用进线段1~2km的架空避雷线配其两端的管型避雷器进行防护。

对10kV线路,则每条进线均采用一组阀型或氧化锌避雷器进行防护。

上述防护措施均未考虑低压部分过电压,未考虑雷电入侵波或危险电位通过进所金属管线引入构成对电子设备的威胁。

3.3变电站内建筑物的防雷措施变电站的建筑物一般有高低压室、主控室、通讯室以及部分附属办公楼住宅楼等,按建筑物防雷等级划分,变电站生产性建筑物一般被划分为第三类工业建筑。

由于设计时一般将此类建筑物置于变电站避雷针保护范围内,因此除通讯室按相关标准进行过防雷处理外,其它部分因不设屋面避雷针和避雷带,故均压带以及利用建筑物钢筋作分流线和组成法拉第笼屏蔽网等措施均未采用。

对于防雷电波入侵,引入建筑物内的缆线等一般均通过与接地网连成一体的电缆沟支架和电缆竖井支架引入,且部分电缆作了两端屏蔽接地处理。

由于以往建筑物防雷未考虑当今大量电子设备的防护问题,致使许多已建的建筑物,存在严重的防雷先天缺陷。

电子设备防感应雷基本上靠机壳和内部措施,使其可靠性下降。

3.4变电站的地网及其他由于变电站建筑物未考虑直击雷泄流通路,其地网处理一般是与所内主接地网相连,形成联合地网。

但由于该联合地网从主控室到高压室到以及室外高压配电装置,因为距离远、面积大,各种电子设备之间的联系复杂,地网各点电位不同易造成设备工作出错和损坏。

其中影响最大的是高频电缆、长距离导引电缆、控制电缆,以及就地布置的电子设备与主控制室之间的网络线等。

建筑物内金属门窗、玻璃幕墙、吊顶龙骨架、灯线、管线等,常常被予以忽视,未作接地。

还有二次回路使用的直流蓄电池作浮点运行(特别是旧式电池体积庞大),这些都是雷电二次效应的入侵点。

四、变电站加强防雷保护的几点措施由以上分析可看出,变电站传统的防雷措施对高压电气设备的防护是有效的,但对电子设备的防护并不恰当,必须在原定防雷措施基础上,更进一步进行防范。

采取措施的原则应是分区防护、三级过压保护、多重屏蔽、均衡电位、浮点电位牵制。

4.1第一级防护区为全所范围内的高压设备部分和高压线路的进线段保护范围。

主要措施为采用独立避雷针、构架避雷针、架空避雷线、高压避雷器、设备引下线、主接地网。

其主要任务为引雷、泄流、限幅、均压,完成基本的防雷功能。

由于避雷针的采用增加了雷击概率,感应雷对电子设备的危害机率增加,因此为了减轻雷击感应幅射,在有些工程采用了带屏蔽作用的引下线,有的采用多条引下线分流,这些措施均可起到一定作用。

另外有些变电站以前选用了导体消雷器、半导体消雷器、少长针消雷器等多种类型的无源消雷器。

由于消雷器的保护范围至少与同等高度避雷针一样,因此对于消雷器的运行,如能够消雷或部分消雷,都将会对电子设备有益,可予以保留。

4.2第二级防护区包括进出变电站管线、二次电缆、端子箱、所用电系统。

其主要任务是防感应雷过电压和侵入波过电压的传递,以及危险电位内引外送。

4.2.1进出站管线处理进出变电站管线包括水管、煤气管、电源线、信息传输线等。

进站金属管类均应直埋进所且与地网分几处连接。

所用电源一般不外送,如内引应经隔离变压器引入,引入前须直埋15m 进站。

进出站的信息传输线缆应穿管直埋入站并经保安单元或相应的数据避雷器后引入机房。

有金属线的光缆穿管直埋入站应先经接地汇接排后才能引入机房。

接地的波导管本身具有良好的防雷作用,不需加避雷器,按规程沿路接地即可。

对于天馈线防雷主要在同轴电缆进户处加装相应的高频浪涌保护器,并且天馈线的顶端通过金属支架接地,如无金属支架,则采用Φ12以上镀锌圆钢下引接地。

如果天线馈线较长,在其中间应隔20m左右与下引接地线跨接一次。

4.2.2二次电缆及端子箱直接与电子设备屏柜和装置相连的控制信号电缆、电流、电压回路电缆都应该采用屏蔽电缆,且屏蔽层金属保护层及备用芯均应两端接地。

端子箱及断路器机构箱等不管内部是否安装电子设备均应避开避雷器或构架避雷针的主要散流线接地。

4.2.3所用电系统根据《建筑物防雷设计规范》(GB50057-94)规定,对微电子设备的供配电系统应采取三级过电压保护。
