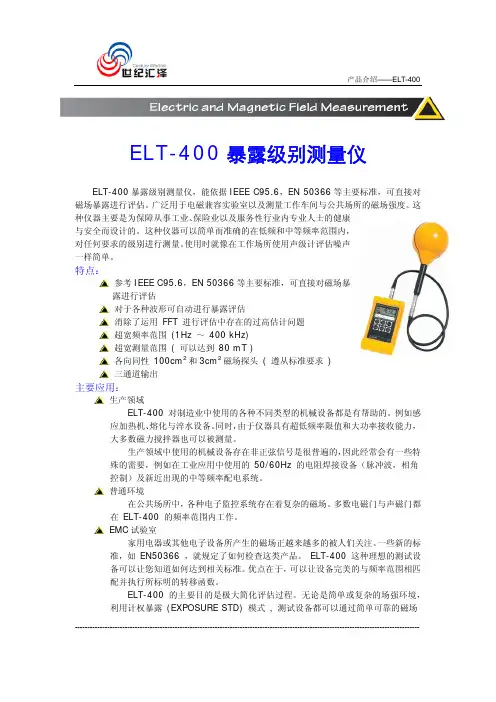

ELT-400暴露级别测量仪说明书

ELT-400暴露级别测量仪说明书
ELT-400 的主要目的是极大简化评估过程。无论是简单或复杂的场强环境, 利用计权暴露 (EXPOSURE STD) 模式 , 测试设备都可以通过简单可靠的磁场
------------------------------------------------------------------------------------------------------------------------------------------
特点:
参考 IEEE C95.6,EN 50366 等主要标准,可直接对磁场暴 露进行评估 对于各种波形可自动进行暴露评估 消除了运用 FFT 进行评估中存在的过高估计问题 超宽频率范围 (1Hz ~ 400 kHz) 超宽测量范围 ( 可以达到 80 mT ) 各向同性 100cm2 和 3cm2 磁场探头 ( 遵从标准要求 ) 三通道输出
主要应用:
生产领域 ELT-400 对制造业中使用的各种不同类型的机械设备都是有帮助的。例如感
应加热机、熔化与淬水设备。同时,由于仪器具有超低频率限值和大功率接收能力, 大多数磁力搅拌器也可以被测量。
生产领域中使用的机械设备存在非正弦信号是很普遍的,因此经常会有一些特 殊的需要,例如在工业应用中使用的 50/60Hz 的电阻焊接设备(脉冲波,相角 控制)及新近出现的中等频率配电系统。 普通环境
产品介绍——ELT-400
ELT-400 暴露级别测量仪
ELT-400 暴露级别测量仪,能依据 IEEE C95.6,EN 50366 等主要标准,可直接对 磁场暴露进行评估。广泛用于电磁兼容实验室以及测量工作车间与公共场所的磁场强度。这 种仪器主要是为保障从事工业、保险业以及服务性行业内专业人士的健康 与安全而设计的。这种仪器可以简单而准确的在低频和中等频率范围内, 对任何要求的级别进行测量。使用时就像在工作场所使用声级计评估噪声 一样简单。

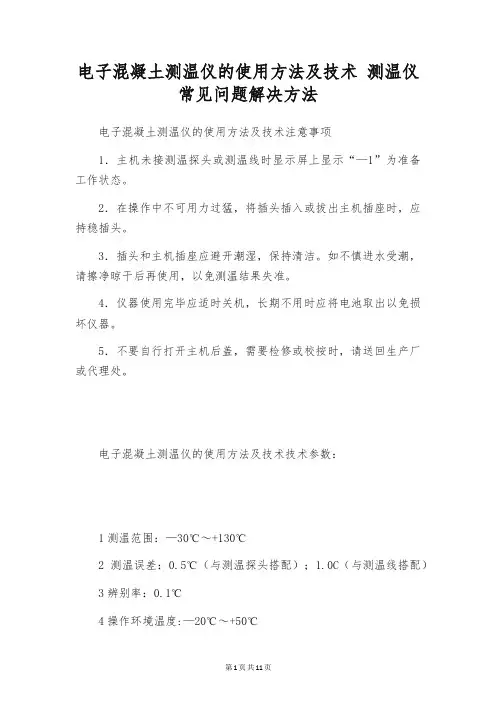

电子混凝土测温仪的使用方法及技术 测温仪常见问题解决方法

电子混凝土测温仪的使用方法及技术 测温仪常见问题解决方法

电子混凝土测温仪的使用方法及技术测温仪常见问题解决方法电子混凝土测温仪的使用方法及技术注意事项1.主机未接测温探头或测温线时显示屏上显示“—1”为准备工作状态。

2.在操作中不可用力过猛,将插头插入或拔出主机插座时,应持稳插头。

3.插头和主机插座应避开潮湿,保持清洁。

如不慎进水受潮,请擦净晾干后再使用,以免测温结果失准。

4.仪器使用完毕应适时关机,长期不用时应将电池取出以免损坏仪器。

5.不要自行打开主机后盖,需要检修或校按时,请送回生产厂或代理处。

电子混凝土测温仪的使用方法及技术技术参数:1测温范围:—30℃~+130℃2测温误差:0.5℃(与测温探头搭配);1.0C(与测温线搭配)3辨别率:0.1℃4操作环境温度:—20℃~+50℃5显示方式:三位半宽温型液晶显示屏6电源,9V积层电池一枚7重量:200g8主机体积:135mmX72mmX32mm众所周知:红外线测温仪镜头上有些污染,不会影响双色红外线测温仪的精准性,但对单色红外线测温仪则有很大的影响。

当然,假如镜头太脏,使得传感头无法得到充分的红外能量时,即使是双色红外测温仪,其测量的温度值将会有很大的偏差,因此在日常维护使用中,应注意保持镜头的清洁,以保证测温仪的正常运行,充分测量需要。

1、红外线测温仪应接受铰合铜线(截面积约50mm2)形成电气旁路,以保护它们免受电焊电流或雷击造成的危害。

测温仪使用中,必需避开猛烈的热辐射,尤其是单侧的猛烈热辐射。

2、全部通向显示电路或从电路引出的导线,均应接受屏蔽电缆。

屏蔽线的联接及接地点应合理。

若未通过机械框架接地,则在外接地,但屏蔽线相互联接后未接地,是浮空的。

注意:有3只测温仪是全并联接法,测温仪本身是4测温仪线制,但在接线盒内换成6线制接法。

测温仪输出信号读出电路不应和能产生猛烈干扰的设可”控硅,接触器等)及有可观热量产生的设备放在同一箱体中,若不能保证这一点,则应考虑在它们之间设置障板隔离之,并在箱体内安置风扇。

瑞士制造 系列 混凝土耐久性电阻率检测一体化解决方案 高级 Resipod 系列说明书

瑞士制造 系列 混凝土耐久性电阻率检测一体化解决方案 高级 Resipod 系列说明书

混凝土耐久性电阻率检测一体化解决方案可在不同的天数重复检测,如 28 天、56天同一圆柱还可用抗压强度检测带有 1.5” (38mm) 探头间距的 Resipod 完全符合上述标准Resipod 几何体 (SR)AASHTO T 358标准仅限用于最大聚体粒径为何体。

Resipod 几何体设计符合最新研究,旨在打破现行AASHTO标准的局限。

Resipod 几何体附带提供有可用于更大聚体粒径的可变间距探头。

这还可让用户通过 ResipodLink 软件输入几何校正系数,以直接在仪器上给出正确的电阻率读数。

ResipodLink 软件技术信息系统需求: Windows XP、Windows Vista、Windows 7、Windows 8、USB 连接器。

自动软更新需要用)。

固件更新(使用 PqUpgrade)需要 Internet 连接(如可用)。

需要 PDF Reader 显示“帮助手册”。

81038102C ver 12 2017 © Proceq SA ,瑞士。

版权所有。

总部 Proceq SA Ringstrasse 2 CH-8603 Schwerzenbach瑞士电话: +41 (0)43 355 38 00传真: +41 (0)43 355 38 12info@ 如有更改,恕不另行通知。

Proceq SA 出于善意提供本文档的所有信息,并相信这些信息正确无误。

对于信息的完整性和准确性,Proceq SA 不做任何担保,也不承担任何责任。

对于 Proceq SA 所生产和(或)销售的任何产品的使用和应用,我们已对特定的适用操作给予了明确的参考指引。

Resipod 技术信息电阻率测量测程1 – 约 1000 k Ωcm (取决于探头间距)分辨率(额定电流 200µA )±0.2 k Ωcm 或 ±1%(取二者中的较大值)分辨率(额定电流 50µA )±0.3 k Ωcm 或 ±2%(取二者中的较大值)分辨率(额定电流小于 50µA )±2 k Ωcm 或 ±5%(取二者中的较大值)显示3½ 数显频率40 Hz AC 内存非易失,约 500 个测量值电源>50 小时续航时间充电器连接B 型 USB 类型 (5V , 100mA)尺寸197 x 53 x 69.7 mm (7.8 x 2.1 x 2.7 inch )重量318g (11.2 oz)操作温度0° 到 50°C (32° 到 122°F )存储温度-10° 到 70°C (14° 到 158°F )订购信息组件描述381 10 000Resipod ,50mm 探头间距,检测板,泡沫垫,充电器和 USB 线缆,软件,背带,文档和盒子。

NTC-400 Series Router 快速入门指南说明书

NTC-400 Series Router 快速入门指南说明书

NTC-400 Series Router| I n d u s t r i a l I o T2This quick start guide is designed to get you up and running quickly and familiarise you with the NTC-400 Series router. More advanced set up instructions are provided in the user guide which can be downloaded from/product/m2m/ntc-400| I n d u s t r i a l I o T 3NTC-400 Series RouterPackage contentsThe NTC-400 Series package includes:1 x NTC-400 Series Router2 x Wall mountingbrackets1 x Quick Start Guide2 x 2.4GHz / 5GHz WiFi antennas 4 x Wall mountingbracket screws1 x 8-pin Terminal blockPre-requisitesTo complete the installation, you may require certain items such as screwdrivers and fasteners.2 x Cellular antennas| I n d u s t r i a l I o T4| I n d u s t r i a l I o T 5NTC-400 Series Router| I n d u s t r i a l I o T 6| I n d u s t r i a l I o T 7NTC-400 Series RouterConfiguring the routerThe web interface can be accessed via WiFi or Ethernet.Connecting via WiFi1. Connect and power up the NTC-400 Series router.2. On your client device (e.g. laptop, tablet), connect to the SSID labelled“NetComm_2.4GHz_XXXX” or “NetComm_5GHz_XXXX” where “XXXX” is four randomly generated digits. The unique SSID and password for the wireless networks are printed on the back cover of this Quick Start Guide and on the label affixed to the bottom of the device. Enter the WiFi password and then continue to the “Accessing the web interface” section.Connecting via Ethernet cable1. Connect and power up the NTC-400 Series router.2. Connect a standard straight-through Ethernet cable to your client PC and the other end to any of the LAN ports on the back of the NTC-400 Series router. Continue to the “Accessing the web interface” section.Accessing the web interface3. In a web browser on your client device, navigate to http://192.168.20.14. Enter the username and password printed on both the back cover of this Quick Start Guide and on the label affixed to the bottom of the device, then press Enter or the click the Login button. Refer to the User Guide for further configuration instructions.NOTE: We highly recommend that you secure the WiFi networks upon initial installation and change the password used to access the web interface.| I n d u s t r i a l I o T 8Unlocking the SIM cardIf the inserted SIM card is PIN locked, navigate to Basic Network >WAN & Uplink > WAN Interface IPv4 Network Status > WAN-1 > Edit > Internet Setup > WAN-1 > Edit > Connection with SIM-A / SIM B card > PIN Code to enter the PIN Code. Click the Savebutton to save your changes.NOTE: SIM B is disabled on units purchased through Telstra. On these units, configure the SIM card in slot A.| I n d u s t r i a l I o T 9NTC-400 Series RouterUpdating the APNThe default connection profiles for both SIM-A and SIM-B are configured for automatic configuration. If you wish to configure the APN manually, navigate to Basic Network > WAN & Uplink > WAN Interface IPv4 Network Status > WAN-1 > Edit > Internet Setup > WAN-1 > Edit > Connection with SIM-A / SIM B card , set Dial-Up Profile to “Manual-configuration” and enter the APN into the APN field. Click the Savebutton to save your changes.NOTE: SIM B is disabled on units purchased through Telstra. On these units, configure the SIM card in slot A.| I n d u s t r i a l I o T 10Verifying the connection statusWhen the NTC-400 Series router is connected to the Internet, the “HIGH” or “LOW”LED on the front of the device lights up to indicate the current signal strength.To check the connection status from the web interface, navigate to Status > Dashboard and confirm that there is a 3G/4G Interface displayed under the Network Interface Status table.| I n d u s t r i a l I o T11NTC-400 Series RouterProduct WarrantyFor warranty information please visithttps:///warranty-info Safety and product carePlease refer to the user guide for safety and product care information.NETCOMM WIRELESS LIMITED ABN 85 002 490 486Head Office , 18-20 Orion Road Lane Cove, Sydney, NSW 2066, Australia p: +61 2 8205 3888 f: +61 2 9424 2010e:**************************** Q S G -00108 r e v 13。

天津欧波400全站仪使用说明书

天津欧波400全站仪使用说明书
使用 安置仪器时应尽可能使用木质三角架,使用金属三角架可能会因晃动而影 响观测精度。 三角基座安装不正确将会影响观测精度,应时常检查基座上的校正螺丝, 确保基座固定钮锁好,基座固定螺丝旋紧,防止仪器受震。 作业前应仔细全面检查仪器,确信仪器各项指标、功能、电源、初始设置 和各项参数均符合要求时再进行作业。 迁站时必须将仪器从三角架上取下。 取下电池前务必先关闭电源开关。
8.调焦与照准
注意: 照准时如有强烈阳光直接进入物镜可能会造成仪器功能失灵,此时应使用物镜
遮光罩。 当改变盘位观测时,用十字丝同一位置照准目标。 (1) 目镜调焦:用望远镜观察一明亮无地物的背景。将目镜顺时针旋到底,再
逆时针慢慢旋转至十字丝成像最清晰(目镜调焦不需要经常进行)。 (2) 照准目标:松开垂直和水平制动手轮,用粗瞄准器照准目标使其进入视场
电源系统 禁止使用与指定电压不符的电源,以免造成火灾或触电事故。 禁止使用受损的电线、插头或松脱的插座,以免造成火灾或触电事故。 使用指定的电源线,以免造成火灾事故。 充电时,严禁在充电器上覆盖物品,以免造成火灾事故。 使用指定的充电器为电池充电。 严禁给电池加热或将电池扔入火中,以免爆炸伤人。 为防止电池存放时发生短路,可用绝缘胶带贴于电池电极处。 严禁使用潮湿的电池或充电器,以免短路引发火灾。 不要用湿手插拔电池或充电器,以免造成触电事故。 不要接触电池渗漏出来的液体,以免有害化学物质造成皮肤烧伤。 仪器长期不用时,应将电池取下分开存放,电池应至少每月充电一次。
良好。充电指示灯显示红色,开始充电。 (3) 充电时间约 4 个小时,电池充满后,指示灯变为绿色。 (4) 电池充满后,先拔下充电器的插头,再将电池从充电器上取下。 6.2 注意事项 (1) 仪器不使用时应将电池卸下。 (2) 卸下电池前务必先关闭电源。 (3) 在安装或卸下电池前注意防止水滴或尘土进入主机内。 (4) 定期用清洁布擦拭电源触点以确保触点的清洁。 (5) 请在 0 摄氏度到 45 摄氏度的温度范围内对电池充电。 (6) 电池必须充完电后储存,且至少每隔 3 个月应该为电池充电一次。如果放电

混凝土试验室仪器操作规程

混凝土试验室仪器操作规程

韶关市粤北工业开发区建成混凝土有限公司试验室仪器操作规程砂浆稠度仪操作规程1、用湿布擦干净盛浆容器和试锥表面,并用少量润滑油轻擦拭滑杆,使滑杆能自由滑动;2、将砂浆拌合物一次装入容器,用捣棒自容器中心向边缘插捣25次,然后将容器置于稠度测定仪的底座上;3、拧开试锥滑杆的制动螺丝,向下移动滑杆,当试锥尖端与砂浆表面刚接触滑杆上端并将指针对零点上;4、拧开制动螺丝,同时计时间,待10S立即固定螺丝,将齿条测杆下端接触滑杆上端,从刻度盘上读出下沉深度(精确到1mm)即为砂浆的稠度值;5、圆锥形容器内的砂浆,只允许测定一次稠度,重复测定时,应重新取样测定之。

6、每次测试完毕后,应及时清理试样,将仪器檫拭干净。

压力泌水仪操作规程1、将混凝土拌合物装入容器大约1/2处,摊平后用捣棒由边缘向中心均匀地捣20次,用橡皮锤轻轻地在容器外敲打5-10次,直至捣孔消失并不见大气泡为止;2、装入混凝土拌合物至容器口以下30mm处,进行同样的插捣和振实操作后,用抹刀将表面抹平;3、将容器外表擦干净,称容器和混凝土试样的总重G0;4、将油泵上橡胶油管的接套与千斤顶上的接头配合,再分别旋紧油泵及千斤顶上的放油螺钉;5、安装完毕后尽快给混凝土试样施加压力至3.5MPa,立即打开泌水阀门,同时开始计时,并保持恒压,泌出的水接入200ml量筒里。

加压至10S时读取泌水量V10,加压至140S时读取泌水量V140;6、油泵应及时补充油防止空吸现象,如较长时间载荷,只需放松油泵上的放油螺钉,拔出橡胶油管上的接套,高压管与油泵相接时必须紧密注意安全。

电子静水力学天平操作规程1、操作准备:将静水力学天平置于稳定、平整的工作台上,用调节锣丝适当调整高度,使水准器中的水泡位于圆圈中心;2、开机:将天平电源开关关掉,接通220V电源。

打开电源开关,显示“0.0”称量模式;3、称量:开机预热稳定或标准后,显示称量模式“0.0”,取试样一份,装入吊篮并浸入隔水容器中,水面至少高出试样50mm;浸水24h,移放到称量用的篮水容器中,并上下升降吊篮的方法排除气泡;吊篮升降一次约1s,高度为30~50mm;测定水温后,用天平称取吊篮及试样在水中的重量(m2),称量时隔水容器中的水面的高度由容器的溢流孔控制,提起吊篮,将试样放入105±5℃的烘干箱中烘干至恒重,冷至室温称重(m O);称取吊篮在同水温中的重量(m1);4、注意事项:使用前应按规定通电预热;皮重和称物之质量和不得超过称量范围;若称重不准确,需用标准砝码对天平校准;因开机操作不正确,电源连续通断,使得小数点位置或量程显示不正确,这时需关机,然后按注“AFF确认”不放,打开电源,直到显示“P0.00”时松手,这时按“TAR去皮”,可改变小数点到正确位置,按“AFF”确认,“P”消失,再按“TAR”去皮,可改变量程数到正确的数值,再按“AFF”确认,即进入正常自校状态,放上相应的标准砝码即可。

Resitest一400混凝土电阻率测试仪操作规程

Resitest一400混凝土电阻率测试仪操作规程

Resitest一400混凝土电阻率测试仪操作规程
Resitest一400仪器操作:
1、POWER:这个键用来开机和关机,如果仪器5分钟不用,将自动关机。

2、HOLD:这个键用来保持当前的仪器测试值,当按下此键时,红色的LED 指示灯亮起。

再按一次,重新回到测试模式,同时红色LED灯灭。

3、电池:当电池电量低时,液晶显示屏上显示LOBAT。

此时要及时充电。

4、RANGE:这个键用来选择量程。

开机时量程默认为1999模式,如果测试结果低于199.9,为了获得更准确的测试结果,建议选择量程为199.9模式,如果测试结果低于19.9,为了获得更准确的测试结果,建议选择量程为19.9模式。

5、如何给电池充电:在连接完主机和适配器后,将适配器插到110~220V 的交流电源上。

如果电池充电4小时,仪器一般可以使用5小时。

常见故障:
1、开机后,屏幕不显示;电池没电,需要充电。

2、测试时一直显示“0000”;检查探头和混凝土的接触是否有问题,确认连
线接触良好。

3、海绵塞无法塞入电极;洗完水后再将其塞入电极。

4、同一点的测试结果不稳定;探头与混凝土接触不良好。

QT-400探测器说明书

QT-400探测器说明书

QT-400型探测器说明1、QT-400型探测器结构介绍1)、外壳QT-400系列探测器采用防爆合金金属外壳。

外壳包括一个壳体、一个顶盖、一个探头及各种附件构成。

2)、传感器传感器安装在探头内部。

传感器采用日本催化气敏元件。

2、QT-400Ex可燃/毒性气体报警探测器此种探测器防爆型式为隔爆型,防爆设计符合GB3836.2-2000《爆炸环境用防爆电气设备—隔爆型电气设备“d”》的规定,经国家指定防爆电气产品质量监督检验中心检验合格,防爆标志为ExdIICT6。

整体设计符合《GB15322.1-2003 可燃气体探测器:测量范围为0~100%LEL的点型可燃气体探测器》,并经国家消防电子产品质 QT-400型气体探测器外观图量监督检验中心检验合格。

具有检测精度高,性能稳定、质量可靠、抗中毒、抗干扰能力强等特点。

可以长期检测易燃易爆气体,也可以长期工作于有毒有害环境。

可以直接接入标准二次仪表或DCS系统,也与本公司生产的RK系列报警控制器配套使用,可以实现远程通讯功能,确保在第一现场,第一时间发出报警信号,及时消除隐患。

1)、主要特点:进口传感器、精度高、测量准确、抗中毒、性能稳定QT-400型气体探测器结构示意图✧隔爆式结构设计,不锈钢探头,适用于工厂1、2区危险场所✧方便与各种DCS、PLC以及其他系统连接✧IP65的高防护等级,防尘、防水,抗腐蚀性能强,能工作于酸性碱性环境,4-20mA/RS485多种信号接口形式,三线制。

2)、主要技术指标(1)、测量对象:各种可燃性气体、有机蒸汽或各种有毒气体(2)、测量范围: 0~100%LEL (可燃气体)/ 0~n PPm(有毒气体)(3)、采样方式:扩散式(4)、传感器:催化式燃烧、电化学(5)、检测误差:±5%F.S(6)、响应时间: < 10s(7)、报警点设置:可自行设置(8)、恢复时间: < 30s(9)、工作电压: DC 24V(10)、功耗:≤1.5W(11)、模拟输出: DC4~20mA标准信号输出(12)、大气压力: 86~106KPa(13)、保存温度:-20~40℃(14)、工作温度:-40~85℃(15)、工作湿度:<90%R.H(16)、重量: 2.2Kg(17)、防爆标志: EX dⅡCT6(18)、出线孔连接螺纹:“G3/4”螺纹(19)、安装方式:固定支架、管装、墙壁装3、安装操作和接线说明1)、安装和接线:第一步是将仪器器安装在可能有气体泄漏的区域中。

瑞士制造 操作说明 混凝土耐久性测试 系列 2说明书

瑞士制造 操作说明 混凝土耐久性测试 系列 2说明书

目录1 安全和责任 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32 如何着手 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 2 .1 Resipod 基础知识 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 2 .2 Resipod 测量原理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42 .3 Resipod 显示屏 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53 使用 Resipod 测量电阻率 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7 3 .1 执行测量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .73 .2 内存功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .84 现场的电阻率测量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10 4 .1 影响 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .104 .2 应用示例 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .115 质量控制应用 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13 5 .1 Resipod 体积电阻率 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .135 .2 Resipod 几何体 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .166 单元、零件和配件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .177 技术规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .178 维护和支持 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .189 ResipodLink 软件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .201. 安全和责任安全和使用预防措施本手册包含 Resipod 的安全、使用和维护等方面的重要信息。

绝缘电阻测试仪操作规程、步骤和使用方法

绝缘电阻测试仪操作规程、步骤和使用方法

仪器控制面板•(1)电压显示窗口:测试电压设定值显示,单位为V。

(2)量程显示窗口:显示当前量程段。

•(3)测试值显示窗口:测试的绝缘电阻值,显示4位有效值。

(4)单位指示灯:显示当前电流及阻值单位。

•(5)分选指示灯:NG指示灯:不合格指示灯,低于设定值时亮,G00D灯:正品指示,测试值高于上限时亮。

•(6)设定/确认键:设定:进入设定状态,上下键选择功能;确认:进入修改或设定状态完毕确认退出。

•(7)自动键:量程自动/手动切换按键,指示灯亮表示当前是量程自动状态,在测量时自动切换量程,否则在测试中使用上下键切换来改变量程。

(8)清零键:放电状态时,对仪器开路清零校正。

(9)放电键:测试返回放电状态•(10)R/I测试键:放电状态或设定状态下进入测试状态。

测试状态下切换电阻/电流显示。

•(11)接地端:接地屏蔽端。

(12)测试“-”端:电压输出端。

(13)测试“+”端:采样输入端。

•(14)高压警示灯:提示当前“-”端有电压输出。

(15)仪器电源开关。

各参数设定及操作步骤• 1.检查仪器电源插头接插良好后,打开仪器面板的电源开关,预热5—10分钟。

• 2.根据检验文件要求,设定相关的测试参数,步骤如下:(1)1.VOL电压设定:在电压项1.VOL上按动“设定/确认”键,进入电压设定子菜单。

此时通过“∧”、“∨”键调整所需的电压值,共10档(10~1000V)。

按动“设定/确认”键设定完成,电压值将自动保存并返回菜单。

(2)电阻上下限设定:在极限2.LO或3.Hi上按动“设定/确认”键,进入设定状态。

此时通过“〈”、“〉”键可左右移动选择位数和小数点,按动“∧”、“∨”键可改变光标所在位数的大小及改变小数点位置。

设定好后按“设定/确认”键,仪器将自动保存设定参数。

(3)充电时间设定:可根据需要设定充电时间(一般为10S以内),如不需定时请设为000(4)蜂鸣开关设定:在5.bep上按动“设定/确认键”进入蜂鸣设定。

ELT-400电磁场曝光级别测量器说明书

ELT-400电磁场曝光级别测量器说明书

Safety Evaluation Within a Magnetic Field EnvironmentDirect evaluation of field exposure incomparison with major standards andregulations such as Directive 2013/35/EU forworkplacesAutomatic exposure evaluation for variouswaveforms in compliance with Weighted RMSand Weighted Peak methodsEliminates the overestimation thatoccasionally occurs with FFT-based evaluationUltra wide frequency range(1 Hz to 400 kHz)Wide measurement range up to 80 mT(dependent on type)IEC/EN 62311 and 62233 standard compliantincluding isotropic 100 cm² and 3 cm² probeThree-axis analog signal outputExposure Level Tester ELT-400t a b l i s h e d1981NSTS 0714-E0205O 1 / 8Subject to change without noticeNSTS 0714-E0205O 2 / 8Subject to change without noticeAPPLICATIONSThe ELT-400 is an innovative exposure level meter for measuring magnetic fields in the workplace and in public spaces. The model is designed for health and safety professionals in industry, the insurance business and service industries.The instrument can simply and precisely handle practically any level measurement required in the low and medium-frequency range. It is comparable to the sound level meters that are commonly used in the assessment of noise at the workplace.Production AreasThe ELT-400 is useful for checking fields caused by various manufacturing plant, including induction heating, melting and hardening equipment. Thanks to its extremely low frequency limit and high power capability, it can also be used to check most magnetic stirrers.Special demands often occur with machinery in production areas where non-sinusoidal signals are common, e.g. in industrial applications that use resistance welding machinery (pulse waveform, phase angle control) with traditional 50/60 Hz systems, as well as in newer medium-frequency switching units.General EnvironmentThe different types of electronic article surveillance systems generate complex fields in public spaces. Most electromagnetic and magneto acoustic gates operate within the frequency range of the ELT-400.EMC Test HouseThe magnetic fields generated by household appliances or other electrical devices have become the focus of increased attention. Some new standards such as IEC/EN 62233 describe how to investigate such products. The ELT-400 is the ideal measuring device when it comes to compliance with these standards. Benefits include the perfectly matched frequency range and implementation of the specified transfer function.The ELT-400 allows to greatly simplify the assessment process. With EXPOSURE STD (Shaped Time Domain) mode, the instrument achieves a new standard in simple but reliable measurement of magnetic fields, whether in straightforward or in very complex field environments. Industrial melting furnaceResistance welding machinery in operation Magneto acoustic gate used for product surveillanceNSTS 0714-E0205O 3 / 8Subject to change without noticeThe easily misinterpreted time-consuming measurements with aspectrum analyzer or scope are rendered obsolete. Detailed knowledgeabout the evaluation procedure or the field waveform or frequency is nolonger needed. The results are reliable, and speed and ease of use aresignificantly better than all traditional methods.BASIC OPERATIONThe ELT-400 covers the wide frequency range of 1 Hz to 400 kHz. Themeasurement range of the ELT-400 is far wider than the reference limitsof common guidelines. The instrument has an external isotropicmagnetic field probe with a 100 cm2cross-sectional area. This issuitable for standards-compliant measurement even in non-homogeneous fields. The ELT-400 has a rugged housing and is easy tooperate using only six buttons. The measurement result and theinstrument settings are clearly displayed on a backlit LCD panel.The optional probe extension cable is specially designed for lowinfluence on the frequency response and sensitivity of the instrument.The cable is a good choice in cases where the probe and instrumentmust be handled separately. Variants of the ELT-400 are available withdifferent operating mode combinations, e.g. “Exposure STD” or “FieldStrength”. Please refer to the Ordering Information section for details.EXPOSURE STD (SHAPED TIME DOMAIN) MODESignal-Shaped-Independent Field EvaluationIn EXPOSURE STD mode, the level of the magnetic (B) field is directlydisplayed as a “Percent of Standard” regardless of the signal shape andfrequency. The numeric result clearly reflects the current situation andthe remaining safety margin. The method employed can be compared tosound level meters that are commonly used to determine noise in theworkplace.The variation with frequency specified in the standard is normalized bymeans of an appropriate filter. Users no longer need to know thefrequency or the frequency-dependent limits. The standard is easilyselected by pressing just one button. Multi-frequency signals are just aseasy to measure as single frequencies.Compliance testing of household appliancesCoupling factors can be determined in compliancewith IEC/EN 62233 by use of the optional 3 cm2 probeNSTS 0714-E0205O 4 / 8Subject to change without noticeThe newer safety standards and guidelines also specify waveform-specific evaluation procedures. For example, stationary sinusoidal and pulsed fields are differentiated. With the ELT-400 the waveform is automatically taken into account. Users no longer need any knowledge about the waveform or the duty cycle. Measurements on pulsed signals are also possible. Different evaluation patterns are occasionally specified in the standard for certain pulse waveforms. These patterns (valid for all imaginable waveforms) are directly handled by EXPOSURE STD mode. This completely eliminates the need to analyze the waveform in the time domain using a scope.Even when faced with pulses that include DC fields, the EXPOSURE STD method provides valuable results. The ELT-400 covers all the signal components down to 1 Hz that are relevant in assessing such a situation.Occasionally both the RMS value and the peak value are critical for assessing exposure in the low-frequency range. Both detector types are provided (Weighted RMS and Weighted Peak), and are simultaneously activated in the default setting. Depending on the incoming signal and standard selected, the most suitable detector is automatically employed at all times. The necessary weighting factors are also taken into account. The detectors may also be selected independently for further interpretation of the signal.Detailed knowledge of the field, the test equipment and other auxiliary conditions is necessary to obtain insight into the degree of exposure when using traditional analysis instruments. The exposure level is derived through extensive calculation. Results can be easily misinterpreted or other problems may occur. For example, FFT spectrum analysis tends to overestimate results for the ICNIRP standard. The ELT-400 continuously monitors the field, and the results are constantly updated. Any change in the field, e.g. due to a power reduction, can be evaluated immediately.Proper evaluation in a personal safety context is achieved quickly and reliably using the STD technique. In Exposure STD mode the result is displayed directly as a percentage of the permitted limitExposure STD automatically sets the prescribeddetector applicable for the selected standardNSTS 0714-E0205O 5 / 8 Subject to change without noticeFIELD STRENGTH MODEBroadband Field Strength MeasurementsIf the field under test is essentially a single frequency component, broadband mode is also a good choice.The ELT-400 provides an ultra wideband, flat frequency response. The measurement range can handle extremely high field strength levels. Both detectors, RMS and Peak, are available for broadband measurement. The field strength result is displayed in “Tesla”.ACTIVE FIELD PROBEThree-Axis Analog Signal OutputFor scientific studies or advanced signal-shape / frequency analysis, a scope or an FFT analyzer can be connected to the analog output. The output signal ensures proper phase within the three axes and covers the full bandwidth of the instrument.The buffered output provides an adequate voltage swing to allow forsimple operation.Broadband measurement in “mT”with RMS detectorThe oscilloscope display shows the welding current when using the analog signal output of ELT-400aa Unless otherwise stated, these specifications apply fort the reference condition: ambient temperature 23±3 °C,relative air humidity 40 % to 60 %, continuous wave signal (CW) and RMS detectionb Depends on type; see Ordering Informationc Detection: Automatic according to selected standard, for IEC/EN 62233 based on ICNIRP limit valuesd Includes flatness, isotropy, absolute and linearity variations (frequency range: 1 Hz to 400 kHz or 10 Hz to 400 kHz).The uncertainty increases at the frequency band limits to ±1 dB based on the nominal frequency response.e For Frequency Range 10 Hz to 400 kHz and 30 Hz to 400 kHz only.NSTS 0714-E0205O 6 / 8Subject to change without noticea Unless otherwise stated, these specifications apply for the reference condition: ambient temperature 23±3 °C,relative air humidity 40 % to 60 %, continuous wave signal (CW) and RMS detectionb Depends on type, see Ordering Informationc Detection: Automatic according to selected standard, for IEC 62233 based on ICNIRP limit valuesd Includes flatness, isotropy, absolute and linearity variations (frequency range: 1 Hz to 400 kHz or 10 Hz to 400 kHz).The uncertainty increases at the frequency band limits to ±1 dB based on the nominal frequency response.e For frequency range 10 Hz to 400 kHz and 30 Hz to 400 kHz only.NSTS 0714-E0205O 7 / 8Subject to change without noticeNSTS 0714-E0205O 8 / 8 Subject to change without notice® Names and Logo are registered trademarks of Narda Safety Test Solutions GmbH and L3 Communications Holdings, Inc. – Trade names are trademarks of the owners.Narda Safety Test Solutions GmbH Sandwiesenstrasse 772793 Pfullingen, Germany Phone: +49 7121 9732 0 Fax: +49 7121 9732 790E-Mail:*************************** Narda Safety Test Solutions 435 Moreland RoadHauppauge, NY 11788, USA Phone: +1 631 231-1700 Fax: +1 631 231-1711E-Mail:*******************Narda Safety Test Solutions Srl Via Leonardo da Vinci, 21/23 20090 Segrate (Milano) - Italy Phone: +39 02 2699871 Fax: +39 02 26998700E-mail:**************************www.narda-sts.it。

混凝土试验室仪器操作规程

混凝土试验室仪器操作规程

注意:制作规程牌时,请注意统一格式及项目号。

以避免影响美观。

沸煮箱操作规程一.操作步骤1.将养护好的试件从湿气养护箱内移至沸煮箱内,置于试架上。

2.调整好沸煮箱内的水位(一般充水180mm,水温为20℃左右,水温较低时可手动加温)。

能保证在整个沸煮过程中都超过试件,不需中途添补试验用水,同时又能保证在30±5min内升至沸腾。

3.接通电源,启动“自动”开关,箱内的水于30±5min 内升至沸腾,一组3KW电热器自动停止工作。

另一组1KW 电热器继续工作,再煮3h停止工作,指示灯灭。

此时数字显示为210min,电器控制箱内蜂鸣发出声响,表示工作结束。

4.煮毕,将水由热水嘴放出,打开箱盖待箱体冷却至室温,取出试件进行观察测量。

二.维护保养1.沸煮箱内必须用洁净的淡水,如箱内久用后积累有水垢,应清洗。

2.箱体外壳必须可靠接地,以保安全。

3.沸煮前,水封槽内必须盛满水,以保证沸煮时起水封作用。

4.本沸煮箱搬移时,切记在水封槽柜处用力。

箱式电阻炉操作规程一.粉煤灰烧失量试验应按规定要求称取试样二.试样置于灼烧至恒温的瓷坩埚中,将盖斜置于坩埚上,放在高温炉内从低温开始,逐渐升高温度。

三.在950~1000℃下灼烧15~20min取出坩埚置于干燥器中冷却至室温,称量。

四.高温炉必须远离怕热,易燃物体。

五.取放灼烧物时,应切断电源。

禁止向炉膛内灌注各种液体,并应经常清除炉膛内的氧化物。

高温炉附近不准烘烤衣物和堆放其它物品,保持卫生清洁。

强制式混凝土搅拌机操作规程一.试验前准备1.接通电源,检查搅拌机叶片是否按规定方向转动,不得逆转。

2.搅拌一盘与试验相同水灰比沙浆,使沙浆附着于搅拌筒内壁和搅拌叶表面。

二.试验操作程序1.将称好的物料按规定顺序投放到仓中。

2.开机预拌干料,并在正常运转30s内均匀地加水完毕。

3.达到预拌时间后,放出搅拌好的砼拌合物。

三.试验后的清理和注意事项1.机械运转过程中,严禁将铁锹、木棒伸入搅拌筒内,遇有故障,断电后方可排除。

力准L400使用说明书V170712

力准L400使用说明书V170712

功能,可以不用进行模拟输入校准。模拟输出校准是校准模拟输出电压的。模拟
校准的操作可参照仪表提示。
- 16 -
L400 型通用力值测量仪表说明书
5.7 恢复出厂。
恢复出厂参照 5.3 参数修改方式,在 58 项
输入 0011-0015 分别对应 1-5 种工作
方式,按
确认,然后按 退出参数修改,仪表提示“Restore ,K4=Yes”表示
5.4 修改比较值或者定值。 修改定值和修改参数方法一样,只是需要输入一级密码(出厂为 400)。
5.5 量程校准。
参照上图,在待机状态(运行画面)长按
键 2 秒,输入一级密码(出厂为 400),
再按
进入校准功能。校准功能包括量程校准和模拟输入输出口的校准。
量程校准操作步骤:
确认传感器没有负载,然后按
L400 型 通用力值测量仪表说明书
目录
L400 型通用力值测量仪表说明书
1.主要功能、特点..........................................................................................................- 2 2.技术指标...................................................................................................................... - 2 3. 产品定义,外形尺寸............................................................................................... - 3 4.工作原理...................................................................................................................... - 9 5.操作说明.................................................................................................................... - 12 6.通讯说明.................................................................................................................... - 18 7.参数表........................................................................................................................ - 21 8.通讯地址表............................................................................................................... - 29 9.注意安全................................................................................................................... - 32 10.声明......................................................................................................................... - 33 11.保修单说明............................................................................................................. - 33 -

ST400 便携式 pH 计 ST400M 便携式多参数测试仪 使用说明书

ST400 便携式 pH 计 ST400M 便携式多参数测试仪 使用说明书

ST400便携式pH计ST400M便携式多参数测试仪使用说明书目录1简介 (1)1.1安全防护措施 (1)1.2显示与按键 (2)2安装 (5)2.1配置与选配件 (5)2.2仪表充电 (6)3仪表操作 (7)3.1设置 (8)3.1.1系统设置 (8)3.1.2pH设置 (9)3.1.3电导设置* (10)3.1.4电极管理 (10)3.1.5数据管理 (11)3.1.6恢复出厂设置 (11)3.1.7用户向导 (11)3.2P H校准 (12)3.2.1 校准缓冲液组 (12)3.2.2pH单点校准 (13)3.2.3pH多点校准 (13)3.3P H测量 (14)3.3.1 pH测量 (14)3.3.2mV测量 (14)3.3.3温度测量 (14)3.4电导校准 (15)3.4.1设置标准液 (15)3.4.2电导校准 (15)3.5电导测量 (16)3.5.1 电导测量 (16)3.5.2TDS、盐度与电阻率测量 (16)3.6双参数测量 (16)4数据存储 (17)4.1存储读数 (17)4.2浏览存储数据 (17)4.3删除存储数据 (17)4.4导出存储数据 (17)5维护 (18)5.1出错信息 (18)5.2仪表维护 (19)5.3电极维护 (20)6技术参数 (21)附录 (25)表1缓冲液组随温度的变化 (25)表2温度补偿系数实例(Α值) (28)表3电导标准溶液 (28)CN-1 ST400 & ST400M 1简介感谢您选择了奥豪斯公司的高品质产品。

在您使用前,请仔细阅读本说明书,将对使用及维护本仪器有很大的帮助。

STARTER系列电化学产品的STARTER400系列便携表是针对野外或现场测量而设计的防水仪表。

其中ST400是一款0.01pH精度的便携式pH计。

ST400M是一款集0.01pH精度的pH计和0.5级精度的便携式电导率仪为一体的双参数便携仪表。

以上两款仪表皆可广泛应用于工业企业、环保监测等。

胜利VICTOR接地电阻测试仪说明书中文

胜利VICTOR接地电阻测试仪说明书中文

第一章简介警告使用仪器前,请仔细阅读使用说明书。

概述本仪器是一台智能型多功能接地电阻测试仪。

本仪器采用数字信号处理技术,直接提取接地测量信号,具有高分辨率、高精度、很好的抗干扰能力等特点,可准确测量接地电阻值。

本仪器能执行标准的三极和四极接地电阻测量以外,还具有两极接地电阻测量和计算土壤电阻率的功能。

●设计符合以下安全标准:IEC61010-1(CAT Ⅲ 600V、污染等级Ⅱ)IEC61557-1、5(交流1000V和直流1500V以下低压配电系统电气安全)●基本测量功能2极/3极/4极法接地电阻测量土壤电阻率(ρ)测量●接地电阻测量采用交流激励测试,4种测试频率(94Hz、105Hz、111Hz、128Hz),可手动选择,从而减低干扰源影响。

●辅助接地电阻测试功能测试并显示辅助接地电阻。

●辅助接地电阻上限警告显示功能由于辅助接地电阻高而可能无法正确测试时显示警告。

●电阻测量中自动量程,超量程显示OL。

●干扰电压过高指示功能。

●串联干扰电压测试功能。

●白色背光功能便于在阴暗光线下工作。

●可去除测试线的剩余电阻(Rk)的设定功能。

●可设定土壤电阻率测试时的辅助接地棒间隔,设置范围:1m~30m。

●具有可设定时间的自动背光关闭和自动电源关闭功能。

●操作方便的数据记录功能、查询记录数据,内部存储器可独立存储100个(组)测量数据。

●小巧、坚固的结构设计,便于双手作业的颈带,简便的人机操作,适应现场运输和恶劣的环境。

开箱检查检查货物,查看它在运送途中是否受损。

检查货物是否齐全,并保存包装材料以供以后运送使用。

本仪器所提供的标配附件和选购附件列在下面。

选购附件可以根据需要购买。

标配附件• 测试导线6m(黑色)1条• 测试导线6m(绿色)1条• 测试导线15m(红色)1条• 测试导线30m(蓝色)1条• 辅助接地棒4个• 使用说明书1本• 碱性电池1.5V(LR6)8节• 软携带包:C安全警告本仪器的设计、制造和检测均达到IEC61010-1、IEC61557-1、IEC61557-5安全标准要求,本手册包括确保仪器的安全使用及保证仪器的安全状态,使用者所必须遵守的警告和安全条例。

热敏电阻测试仪操作说明

热敏电阻测试仪操作说明

热敏电阻测试仪操作说明
热敏电阻测试仪操作说明文件编号
文件版本A/0 生效日期
文件页码
目的:
规范仪器的操作步骤,提高测试的准确度。

适用范围:
适用于在不同温度各种电阻阻值的精确测量
责任部门:
测试中心
操作说明:
1.仪器摆放水平,接通电源,打开电源开关,电源灯亮。

2.打开热敏电阻测量仪和超级恒温油浴锅。

在超级恒温油浴锅控制面板
设置需求的温度,开始加热。

3.将热敏电阻测量仪测试端分别连接热敏电阻的导线两端,将电阻放入超
级恒温油浴锅中。

4.待超级恒温油浴锅达到设定温度,并温度显示不再跳动,读取热敏电阻
测量仪显示屏上的当前电阻阻值。

5.读取数据并多次测量特定温度下的电阻阻值。

6.测试结果与温度阻值对照表进行对比,若测试结果在温度阻值对照表范
围内即为“合格”,否则,“不合格”。

注意事项:
1.使用本仪器前必须详细参阅说明书,熟悉和掌握本仪器的结构和操作方法。

2.读取电阻阻值时,要待显示数值稳定不再跳动。

3.禁止用手直接接触超级恒温油浴锅,以防烫伤。

4.定期检测。

出现故障时,应由专门人员进行检修工作,防止故障扩大。

5.外壳需接地,电源应采用带地线电源,以防机壳带电和防干扰。

编制审核批准
日期日期日期。

混凝土结构弹性模量测试仪 操作手册

混凝土结构弹性模量测试仪 操作手册

混凝土结构弹性模量测试仪操作手册四川升拓检测技术有限责任公司声明本手册不能作为法律文件使用,对于用户因为对手册内容的误解、误操作导致仪器在运作过程中造成的任何损失和法律责任,我公司恕不承担。

为了防止各种侵权行为,本公司郑重声明,本手册版权归本公司所有并保留一切权利,任何单位或个人在未获得本公司明确的书面许可之前,不得以任何方式拷贝、复制或传播本手册的部分或者全部内容。

本仪器以及相关程序所采用的技术为本公司所有的专利或者独有技术,拥有本仪器及相关程序、文档并不赋予您任何有关这些专利、版权或其他知识产权的许可。

本手册内容如有改动,本公司恕不另行通知。

注意事项●笔记本电脑笔记本电脑的使用需遵循笔记本使用说明书的相关规定;笔记本电脑的维护原则上由笔记本电脑生产商负责,如果客户确实需要本公司出面与电脑生产商进行协商处理,需要将保修卡等相关文件与笔记本电脑一起送至本公司。

●传感器不得碰撞传感器,否则可能会损坏传感器;传感器不能在有水、油或腐蚀性溶剂等的环境中使用,否则容易损坏传感器;●A/D转换卡A/D转换卡不能在易燃或具有腐蚀性的环境中使用,否则可能会发生爆炸、火灾或触电等事故;A/D转换卡不能弯折,否则会损害A/D转换卡;A/D转换卡不能带电插拔:必须在启动笔记本电脑之前插入A/D转换卡以及在关闭笔记本电脑之后拔出A/D转换卡,否则可能损坏A/D转换卡。

●电荷电缆电荷电缆的电缆头与导线之间不能扭曲,否则容易造成电缆折断;应当避免踩踏电荷电缆或对其造成机械损伤,否则容易造成电缆折断。

●其他任何单位或个人不得擅自对仪器进行改造或拆卸。

对于因擅自对仪器进行改造或拆卸造成的一切损失,本公司概不负责。

保修说明1.本仪器自售出之日(以保修卡上日期为准)起12个月内为无偿保修期;2.在无偿保修期之内,对于因产品质量问题而造成的故障及损坏,可由本公司进行免费维修;3.在无偿保修期之后,仪器维修需支付材料费以及维修费;4.在无偿保修期之内,如果属于下列情况之一的,本公司不提供免费维修,仪器维修需支付材料费以及维修费:a)因违反仪器使用规定、或者操作错误等使用不当造成仪器故障或损坏的;b)包括传感器、电缆等在内的易损件发生损坏的;c)因为私自改造仪器造成故障或损坏的;d)由于火灾、地震、水灾、雷击或其他自然灾害和异常电压造成仪器故障或损坏的;e)在仪器运输、移动、保管中发生跌落、剧烈碰撞等或其他处理不当的原因造成仪器故障或损坏的;f)未经本公司允许,经由第三方修理的。

RT4000混凝土电阻率测定仪操作规程

RT4000混凝土电阻率测定仪操作规程

RT4000 混凝土电阻率测定仪操作规程
操作方法:
将海绵塞入 Wenner 探头上的电极:首先用水清洗海绵塞,然后将吸完水的海绵
塞分别塞进探头上的 4 个电极中。

在测试过程中,如果海绵塞干了,需要让海绵塞吸水再继续进行测试。

连接主机和 Wenner 探头:再连接完电缆和Wenner探头后,将电缆连接到主机。

开机,按“ POWER”键开机,此时仪器应显示000 或 001。

用标准块检查 Resitest-4000:当 Wenner 探头和标准块接触后,检查测试结果是否再 60.0~63.0kΩ cm。

仪器日常维护及定期保养
一、 Resitest-4000 维护保养注意事项
Resitest-4000 在不使用时,应保存在铝合金携带箱中,注意防水汽和灰尘;
1.仪器应避免跌落或震动;
2.仪器在使用前以及连续使用 5 小时左右后,应对仪器进行充电。

二、 Wenner探头维护保养注意事项
1. Wenner探头使用后应将其擦干保存,避免金属部件锈蚀;
2.测试结束后,应将海绵塞清洗并挤干后保存;
3.注意更换损坏的海绵塞。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

Resitest-400混凝土电阻率测试仪中文操作说明书B&T-中文操作说明书-Resitest001-20100105目录1.介绍 (3)2.测量及其原理 (4)3.Resitest-400的组成 (6)4.注意事项 (7)5.准备工作 (9)6.仪器保养 (11)7.仪器操作 (12)8.Resitest-400检查 (13)9.结果分析 (14)10.维修 (15)11.规格 (16)1.介绍感谢您购买Resitest-400。

推荐您在完全阅读并了解本手册之后再使用本仪器。

Resitest-400仪器可以用来测量混凝土表面的电子阻抗并检测钢筋混凝土结构的锈蚀状况。

Resitest-400主要包含基本设备和Wenner探头。

主机上有一个LED指示灯,用于指示充电和电池电量状态(即电池低电量状态显示),还有一个“保持”功能键,用于保持测量数据的显示。

同样,当“保持”功能键使用时,LED指示灯也点亮。

注意:如果Wenner传感器与容易产生静电的材料或高电导材料如金属等非混凝土或标准块接触,Resitest-400中的电路会由于过大的电流而损坏。

2. 测量及其原理钢筋锈蚀会发生在很多钢筋混凝土结构中。

锈蚀会导致混凝土的破碎及钢筋断面的减少,因此,在锈蚀开始的初期进行检测是非常重要的。

半电池方法(Half-cell 200/Q-see man int ’l )可以无需破坏钢筋混凝土表面地进行定位腐蚀的钢筋。

通过这种方法,使用等高线绘图程序可以有效地定位锈蚀活动的区域。

但是,在连接钢筋和电缆时,混凝土表面的一部分需要破坏。

但是,Resitest-400使用Wenner 探头接触混凝土保护层,它可以很容易地测量混凝土保护层的锈蚀状况。

混凝土的电阻率在检测锈蚀中扮演者及其重要的角色。

当混凝土的电阻率低时,其发生锈蚀的活动的可能性非常比高电阻率高。

电阻率通过公式R=V/I 及 ρ=2παR 进行计算,其中R 为电阻,V 为通过电极的测量电压,I 为流经电极之间的电流,ρ为电阻系数,α为电极间的距离。

RI V R παρ2,/==Resitest-400包含一排四个电极,通过使外面两个电极通过电流,测量两个内部电极上产生的电压,Resitest-400可以评估混凝土锈蚀情况并将电阻率(K Ω/cm )显示在主机上。

3.Resitest-400的组成Resitest-400包含如下:⏹Resitest-400主机⏹Wenner传感器⏹参考块⏹水容器⏹连接线⏹海绵(8个)⏹传感器盖(6个)⏹RT-4040光盘(混凝土锈蚀分析及报告程序)⏹携带袋⏹操作手册⏹铝质便携箱4.注意事项Resitest-400测量精确,操作简单。

但是即使使用Resitest-400进行混凝土锈蚀测量非常有效,但要根据混凝土的特性获取可靠的结果,仍然有一个困难需要克服。

由于混凝土是一个电子非均匀性材料,它很容易被环境温度和混凝土的含水量影响。

使用Resitest-400测量同一点,结果的精度应该在±1%之内。

但需要注意的是,混凝土的电阻率会随含水量的变化而变化。

对于电阻率小于1KΩ.cm的水饱和后的混凝土,当烤干后,电阻率可以上升到超过100KΩ.cm。

因此,必须明白混凝土的电阻率会受到环境温度和含水量的变化的影响。

同样,电流也会受到混凝土中的钢筋的影响。

因此,如果在含有钢筋的混凝土区域进行测量,应使用Covermeter-3000(Q-see man int’l)或其他混凝土保护层测试仪进行精确定位钢筋的位置,然后,尽量保持Wenner探头远离钢筋。

当混凝土表面宽度比Wenner探头的宽度(150mm)还窄,或所有四根电极不能接触到太粗糙的混凝土表面时,测量时无法进行。

Resitest-400包含一列电极,每个电极间距为50mm,排成一排。

如果探头间距太小,集料颗粒通常表现为高电阻率,这会导致测量的离散性较高。

如果探头间距太大,会导致测量不准确。

因为被间隙压缩的磁场电流也会增加混凝土电阻率测量的误差。

因此,如果混凝土表面宽度小于150mm,测量无法进行。

如果混凝土表面弯曲或是空的,测量也无法进行。

因为Wenner传感器时平行的,所有的四个电极必须与混凝土表面接触。

测量结果可能会受到电极与混凝土表面之间的接触情况的影响。

如果使用特殊垫圈,Resitest-400可以很容易获得精确的结果,应时刻注意接触情况。

5.准备工作(1)将海绵塞进Wenner传感器为获得准确的结果,应保持Wenner传感器的海绵清洁。

测试前后应使用仪器自带的浴盆(水容器)清洗海绵。

将海绵浸在水中,然后将其塞进水容器的四个孔中。

使用后,取出海绵用自来水清洗。

应经常用浴盆(水容器)清洗海绵。

(2)将Wenner传感器连接到主机上。

先将电缆一头连接到传感器,然后将另一头连接到主机上。

推荐在连接电缆之前不要开主机,连接后在打开主机,否则可能会导致主机损坏。

(3)混凝土表面如果混凝土表面太干或太湿,可能会导致很大的误差。

当混凝土表面脏污时,也无法进行测量,可能导致很大的误差。

因此,尽可能保持混凝土表面条件良好。

如果混凝土表面涂有油漆,则无法测量电阻率。

同样,如果混凝土表面涂有水性涂料,测量也会不正确。

在这些情况下,应该在混凝土表面钻2~3mm的孔,在混凝土内部进行测量,以获得最佳的结果。

(4)主机Resitest-400非常耗电,因此在测量之前最好将仪器充满电。

在现场测量之前,打开仪器并检查仪器是否工作正常。

使用参考块检查测量结果是否正常。

由于没有预定义混凝土表面测量的最小间隙,因此同一点的测量意义不大。

而如果测量间隙太大,有可能既检测不到当前的锈蚀活动又可能产生错误的数据累积。

因此,测量间隙应该与正在检查的混凝土和最后使用的测量结果保持一致。

一般,现场测量间隙为50cm。

如果锈蚀的可能性比较高,推荐更小的间隙。

当在特定的地方测量时,最好保持Wenner传感器尽量远离钢筋。

(1)保养Resitest-400如果可能,推荐将Resitest-400存放在铝质便携箱内,这样可以防止受潮和灰尘,并且如果不小心仪器掉落在地上,仪器的损坏也会降到最小程度。

Resitest-400可以连续使用接近5小时,因此每次使用之前都应重新充电。

(2)保养Wenner探头对于使用测量混凝土结构的电阻率的方法进行评估锈蚀情况,4电极的Wenner探头适用于目前所有场合。

由于仪器的精度受到海绵和混凝土表面之间的接触情况的影响,因此在测量完成后,应将海绵抽出并去除水分然后保持干燥。

Wenner探头的金属部分应去除水分,防止生锈。

如果海绵磨破了,应更换一个新的海绵。

ON/OFF: 用于打开和关闭Resitest-400。

如果5分钟不使用,仪器会自动关闭。

HOLD:用于保持显示。

当按下此键时,红色的LED指示灯会闪。

再次按此键,红色LED关闭,回到测量模式。

RANGE:用于选择测量范围。

开始时选择1999模式。

如果测量结果小于199.9,选择199.9;如果测量结果小于19.9,选择19.9模式。

LIGHT:背光开关OVER:当测量范围在19.9模式下超过19.9时,OVER旁边的指示灯会闪,此时应将模式改为199.9。

如果OVER指示灯在199.9模式下仍然闪,应更改到1999模式。

如果在1999模式下仍然闪,说明传感器接触不好或超过测量极限。

BAT:当电池电量低时,屏幕上会出现一个LOBAT(低电量)标志,此时应及时充电。

CHARGE:此模式表示电池正在充电。

充电完成后,此指示灯会自动熄灭。

充电方法:将电源适配器的插头插入主机底部的插座中,然后将电源适配器连接到110或220交流电上(此电源适配器为宽输入电压范围)。

当Resitest-400正在充电时,CHARGE指示灯会闪。

一般电池充电大约3小时,仪器可以工作5小时。

8.Resitest-400检查(1)将海绵塞入Wenner传感器中。

将四个浸湿的海绵塞进Wenner传感器的电极的孔中。

在塞入海绵之前,将海绵在自来水下清洗。

在测量过程中,如果海绵干了,应使用浴盆(水容器)再次湿润。

(2)将Wenner传感器连接到主机上。

先将电缆一头连接到Wenner传感器上,然后将另一头连接到主机插槽中。

(3)打开Resitest-400。

使用POWER键打开电源,此时仪器显示000或001。

(4)使用参考块检查Resitest-400。

当RT-400的Wenner传感器与参考块接触时,确认屏幕显示范围是为62.5KΩ.cm±1.5,即显示值应在61.0~64.0KΩ.cm范围内。

9.结果分析当测量混凝土的锈蚀时,如前所述,电阻率受到环境温度和混凝土含水量的影响。

因此,用电阻率确定具体的测试结果很困难。

但是,如下的表格可以用于现场作为分析参考:电阻率锈蚀风险小于5KΩ非常高5~10 KΩ高10~20 KΩ中20~199.9 KΩ良好/锈蚀风险低大于200 KΩ良好故障排除:⏹打开电源键,无显示□电池用完,应充电⏹进行测量时,“0000”不消失□检查与混凝土的接触情况□确认电缆是否正确连接⏹海绵插不进传感器孔中□浸湿海绵后再插入孔中⏹在同一位置测量结果不稳定□接触情况不好11.规格□测量范围:0~19.9kΩ/ 0~199.9 kΩ/ 0~1999 kΩ□显示分辨率:0.1 kΩ/ 1 kΩ□精度:±1 kΩ□最大范围:1999□显示:3位半□尺寸:163mm x 89mm x 41mm□重量:750克(主机)联系方式:更新到:。

相关文档
最新文档
