接地电阻测试仪测量土壤电阻率

(仅供参考)ES3010E接地电阻土壤电阻率表(简易型)说明书

目录一．安全规则及注意事项 (2)二．简介 (3)三．量程及精度 (3)四．技术规格 (4)五．仪表结构 (5)六．测量原理 (6)七．操作方法 (7)1．开关机 (7)2．电池电压检查 (7)3．接地电压测试 (7)4．线阻校验 (7)5．四线精密测试接地电阻 (8)6．三线测试接地电阻 (10)7．二线简易测试接地电阻 (10)8．土壤电阻率测试 (11)9．背光控制 (12)10．报警设置 (12)11．数据锁定/存储 (12)12．数据查阅/删除 (12)八．电池说明 (13)九．装箱单 (13)一.安全规则及注意事项感谢您购买了本公司接地电阻土壤电阻率测试仪，在你初次使用该仪器前，为避免发生可能的触电或人身伤害，请一定：详细阅读并严格遵守本手册所列出的安全规则及注意事项。

任何情况下，使用本仪表应特别注意安全。

²本仪表根据IEC61010安全规格进行设计、生产、检验。

²任何情况下，使用本仪表应特别注意安全。

²测量时，移动电话等高频信号发生器请勿在仪表旁使用，以免引起误差。

²注意本仪表机身的标贴文字及符号。

²使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露、无断线才能使用。

²测量过程中，严禁接触裸露导体及正在测量的回路。

²确认导线的连接插头已紧密地插入仪表接口内。

²请勿在测试端与接口之间施加超过600V的交流电压或直流电压，否则可能损坏仪表。

²请勿在易燃性场所测量，火花可能引起爆炸。

²仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。

²请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。

²更换电池时，请确认测试线已移离仪表，仪表处于关机状态。

²仪表显示电池电压低符号“”，应及时更换电池。

²注意本仪表所规定的测量范围及使用环境。

接地电阻测量仪使用方法

接地电阻测量仪使用方法（1）准备工作1）熟读接地电阻测量仪的使用说明书，应全面了解仪器的结构、性能及使用方法。

2）备齐测量时所必须的工具及全部仪器附件，并将仪器和接地探针擦拭干净，特别是接地探针，一定要将其表面影响导电能力的污垢及锈渍清理干净。

3）将接地干线与接地体的连接点或接地干线上所有接地支线的连接点断开，使接地体脱离任何连接关系成为独立体。

（2）测量步骤1）将两个接地探针沿接地体辐射方向分别插入距接地体20m、40m的地下，插人深度为400mm，如图a所示。

图接地电阻测量仪操作示意a）实际操作b）等效原理2）将接地电阻测量仪平放于接地体附近，并进行接线，接线方法如下：①用最短的专用导线将接地体与接地测量仪的接线端“E1”（三端钮的测量仪）或与C2、”短接后的公共端（四端钮的测量仪）相连。

②用最长的专用导线将距接地体40m的测量探针（电流探针）与测量仪的接线钮“C1”相连。

③用余下的长度居中的专用导线将距接地体⒛m的测量探针（电位探针）与测量仪的接线端“P1”相连。

3）将测量仪水平放置后，检查检流计的指针是否指向中心线，否则调节“零位调整器”使测量仪指针指向中心线。

4）将“倍率标度”（或称粗调旋钮）置于最大倍数，并慢慢地转动发电机转柄（指针开始偏移），同时旋动“测量标度盘”（或称细调旋钮）使检流计指针指向中心线。

5）当检流计的指针接近于平衡时（指针近于中心线）加快摇动转柄，使其转速达到120r／min以上，同时调整“测量标度盘”，使指针指向中心线。

6）若“测量标度盘”的读数过小（小于1）不易读准确时，说明倍率标度倍数过大。

此时应将“倍率标度”置于较小的倍数，重新调整“测量标度盘”使指针指向中心线上并读出准确读数。

7）计算测量结果，即R地＝“倍率标度”渎数×“测量标度盘”读数。

接地电阻测试仪使用方法1、接地电阻测量（如图一）·沿被测接地极E（C2、P2）和电位探针P1及电流探针C1，依直线彼此相距20米，使电位探针处于E、C中间位置，按要求将探针插入大地。

ULDW-5A 地网接地电阻测试仪说明书

ULDW-5A地网接地电阻测试仪说明书使用产品之前，请仔细阅读本说明书！武汉优利克电力设备有限公司Wuhan Ulke Power Equipment Co.,Ltd.目录一、仪器概述 (1)二、性能特点 (1)三、技术指标 (2)四、仪器原理 (3)五、面板介绍 (4)六、测量接线 (5)1、地网测试 (4)2、接触电压、接触电位差测试 (5)3、跨步电压、跨步电位差测试 (6)4、土壤电阻率测试 (7)七、操作步骤 (7)1、操作步骤 (7)2、操作说明 (8)3、开始测试 (9)4、菜单说明 (10)八、故障处理 (11)九、配件清单 (11)ULDW-5A地网接地电阻测试仪一、仪器概述目前在电力系统中，大地网的接地电阻的测试目前主要采用工频大电流三极法测量。

为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30A。

由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。

ULDW-5A地网接地电阻测试仪，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。

本仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。

可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型。

本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。

测试电流最大5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。

二、性能特点1、测量的工频等效性好。

测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz和55Hz两种频率进行测量。

2、抗干扰能力强。

本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。

土壤电阻率的测量方法

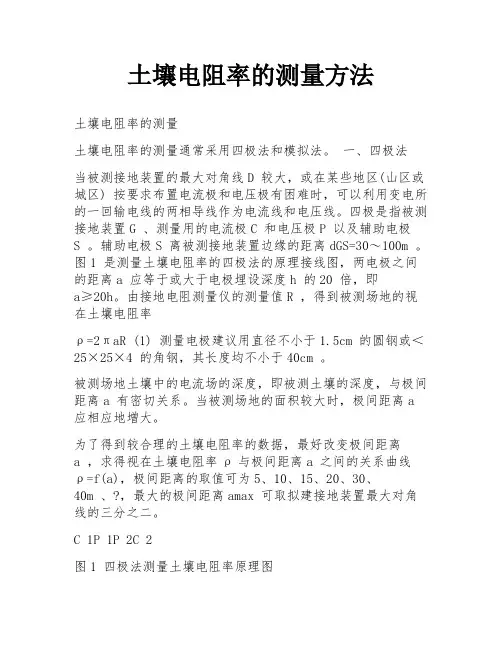

土壤电阻率的测量方法土壤电阻率的测量土壤电阻率的测量通常采用四极法和模拟法。

一、四极法当被测接地装置的最大对角线D 较大，或在某些地区(山区或城区) 按要求布置电流极和电压极有困难时，可以利用变电所的一回输电线的两相导线作为电流线和电压线。

四极是指被测接地装置G 、测量用的电流极C 和电压极P 以及辅助电极S 。

辅助电极S 离被测接地装置边缘的距离dGS=30～100m 。

图1 是测量土壤电阻率的四极法的原理接线图，两电极之间的距离a 应等于或大于电极埋设深度h 的20 倍，即a≥20h。

由接地电阻测量仪的测量值R ，得到被测场地的视在土壤电阻率ρ=2πaR (1) 测量电极建议用直径不小于1.5cm 的圆钢或＜25×25×4 的角钢，其长度均不小于40cm 。

被测场地土壤中的电流场的深度，即被测土壤的深度，与极间距离a 有密切关系。

当被测场地的面积较大时，极间距离a 应相应地增大。

为了得到较合理的土壤电阻率的数据，最好改变极间距离a ，求得视在土壤电阻率ρ与极间距离a 之间的关系曲线ρ=f(a)，极间距离的取值可为5、10、15、20、30、40m 、?，最大的极间距离amax 可取拟建接地装置最大对角线的三分之二。

C 1P 1P 2C 2图1 四极法测量土壤电阻率原理图C 1和——测量用电流极C 2M ——接地电阻测量仪P 1和——测量用电压极P 2h ——测量电极埋设深度a ——测量电极之间的距离四极法测试后经得出的土壤电阻率计算值应根据测量时的情况进行季节系数修正。

计算接地装置的土壤电阻率时，应取雷雨季节中无雨水时最大的土壤电阻率，一般按下式计算：ρ=ρ0?ψ式中：ψ——季节系数；ρ0为其实测值；ρ为其计算值在计算接地电阻时，实测的土壤电阻率，要乘以表1中所列季节系数ψ1、ψ2或ψ3进行修正。

注：ψ1—测量前数天下过较长时间的雨，土壤很潮湿时用之; ψ2—测量时土壤较潮湿，具有中等含水量时用之；ψ3—测量时土壤干燥或测量前降雨不大时用之。

18 土壤电阻率与接地电阻测试

接地电阻与土壤电阻率的测试操作目录接地电阻与土壤电阻率的测试操作 (1)一、接地电阻测试介绍 (2)1、接地电阻测试用途 (2)2、常用接地体接地电阻要求： (2)3、接地电阻与施工检测的关系 (2)4、接地电阻测试方法介绍 (2)二、土壤电阻率测试介绍 (5)1、土壤电阻率测试用途 (5)2、土壤电阻率测试方法介绍 (5)三、测试前准备 (6)1、检测人员配备 (6)2、检测设备的准备 (7)四、测试过程 (7)1、连接 (7)2、测试 (8)3、记录、计算 (8)五、注意事项 (8)1、安全 (8)2、测试细节 (9)一、接地电阻测试介绍1、接地电阻测试用途定义：电流从接地体向周围大地散流时，土壤呈现的电阻值叫接地电阻R。

接地电阻是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻，它包括接地线和接地体本身的电阻、接地体与大地的电阻之间的接触电阻以及两接地体之间的大地电阻或接地体到无限大远处的大地电阻。

2、常用接地体接地电阻要求：a．交流工作接地，接地电阻不大于4Ω；b．安全工作接地，接地电阻不大于4Ω；c．直流工作接地，接地电阻应按计算机系统具体要求确定；d．防雷保护地的接地电阻不应大于10Ω；e．对于屏蔽系统，如果采用联合接地时，接地电阻不应大于1Ω。

3、接地电阻与施工检测的关系在埋地管道阴极保护系统中，阴极、阳极都分别具有本身的接地电阻，它与接地大小、覆盖层情况、敷设环境、敷设方式等都有一定关系；接地电阻限制了电流在阴保系统与排流系统中的流动，他的测试工作对于阴极保护与排流工程设计施工都有重大意义。

4、接地电阻测试方法介绍1）长接地体接地电阻测试强制电流辅助阳极地床（浅埋式或深井式阳极地床）、对角线长度大于8 米的棒状牺牲阳极组或长度大于8 米的锌带，可采用本方法测量接地电阻。

测量方法测量接线如图所示：（a）（b）图1长接地体接地电阻测量接线图当采用图1（a）测量时，d13不得小于40m，d12不得小于20m。

土壤电阻率测试课件

加强数据处理和分析
通过先进的数据处理和分析技术，提取有用的信息，提高测试结果的精度。
THANKS
高精度
随着测量技术和算法的改进，土壤电阻率测试的精度将进一步提高，为各种应用提供更准确的数据。
多参数测量
未来土壤电阻率测试将不仅仅局限于电阻率的测量，还将拓展到其他相关参数的测量，如电导率、介电常数等。
土壤电阻率测试在未来的应用前景
环境保护
随着环保意识的提高，土壤电阻率测试将更多地应用于环境监测和污染治理领域。
数据处理
对测量数据进行处理和分析，得出土壤电阻率的分布情况。
测量过程中的注意事项
注意安全
在测量过程中要注意安全，避免因接触带电部位而发生触电事故
。
保证电极稳定
在测量过程中要保证电极的稳定，避免因电极晃动而影响测量结果。
注意环境因素
在测量过程中要注意环境因素的影响，如天气、地形等，尽量选择在天气良好、地表干燥的条件下进行测量。
土壤电阻率测试结果的意义
土壤电阻率是评估土壤导电性能的重要参数，对于接地工程、防雷保护、电气安全等领域具有重要意义。
土壤电阻率测试结果可以帮助了解土壤的导电性能，对接地系统的设计、优化和安全评估提供依据。
土壤电阻率测试结果的解读方法
比较法
01
将测试结果与标准值或已知的参考值进行比较，判断土壤电阻
03 土壤电阻率测试案例分析
案例一：某住宅小区的土壤电阻率测试
测试目的
评估住宅小区内的土壤电阻率，以确保接地系统和防雷措施的有
效性。Leabharlann 测试方法采用接地电阻测试仪进行土壤电阻率测试，测量不同深度的土壤
电阻值。
测试结果

接地电阻土壤电阻率测试仪 KEW 4106 说明书

使用说明书接地电阻・土壤电阻率测试仪KEW4106目录1.使用安全事项 (3)2.盒盖的收纳方法 (6)2-1盒盖的取出方法 (6)2-2盒盖的收纳方法 (6)3.特点 (7)4.规格 (8)5.各部分名称 (12)6.显示画面的标志和信息 (16)7.测试原理 (18)7-1接地电阻的测量原理 (18)7-2土壤电阻率（ρ）的测试原理 (18)8.测试前 (19)8-1确认电池电压 (19)8-2设定................................................................................................19.8-2-1设定项目一览 (19)8-2-2测试方式（线数）的设定 (20)8-2-3测试频率的设定 (20)8-2-4测试位置号码的设定 (21)8-2-5测试土壤电阻率（ρ）时辅助接地棒的间隔设定 (22)8-2-6年月日时间的设定 (23)8-2-7测试线的剩余电阻（Rk）的设定 (25)8-3背光灯 (26)8-4自动关机 (26)8-5串联干涉电压（地电压）测试功能 (27)8-6辅助接地电阻测试功能 (27)8-7接地测试线/简易测试探棒的连接 (27)9.测试方法 (27)9-1接地电阻的测试 (28)9-1-1精密测试（3线） (28)9-1-2精密测试（4线） (31)9-1-3简易测试（2线） (33)9-2土壤电阻率（ρ）的测试 (34)10.测试结果的保存和查看 (37)10-1数据保存 (37)10-2保存数据的查看 (38)10-3保存数据的删除 (38)10-3-1单个数据的删除 (38)10-3-2全部数据的删除 (39)10-4保存数据传送至PC (40)11.电池与保险丝的更换 (41)11-1电池更换 (41)11-2保险丝更换 (41)12.肩带的使用 (43)13.送修前的确认 (44)１．使用安全事项○仪器按IEC61010：电子测量装置安全规格的标准进行设计、制造并检查合格后以最佳状态出厂。

2127B土壤电阻率测试仪使用初探

2127B土壤电阻率测试仪使用初探摘要:本文介绍了K-2127B土壤电阻率测试仪的适用范围,四级法测量电阻、电阻率原理及使用中应该注意的问题。

关键词:K-2127B土壤电阻率测试仪土壤电阻率及接地电阻测试原理使用中注意的问题土壤电阻率是评估接地电阻值的重要依据,接地电阻值是衡量接地装置是否合格的重要因素。

K-2127B土壤电阻率测试仪已经在各防雷中心广泛应用于土壤电阻率和接地电阻的测量,合理利用该仪器可以显著提升检测工作的科学性和效率。

1 K-2127B土壤电阻率测试仪适用范围1.1 测量小型接地体接地电阻K-2127B土壤电阻率测试仪属小电流测量法。

可以测量外部干扰电压小于20 V的接地电阻,最大测量电阻1.99 kΩ,不能测量发电厂、变电所、中波发射天线等大中型地网。

土壤电阻率测量电极距离最大30 m/90ft,最大测量电阻率1999 kΩm。

1.2 抗干扰能力强K-2127B土壤电阻率测试仪可选50Hz或者60 Hz频率进行测量,具有较强的抗干扰能力,当测量回路中存在较强干扰电流时,测量结果会在LCD显示屏上提示告警;可以自动去除检测线的线阻,可以自动储存250个测量结果并带有RS232数据接口可以直接连接PC分析软件进行测量数据处理。

2 K-2127B土壤电阻率测试仪原理2.1 接地电阻测试原理电阻测试原理为四极法[1][2],四极法是在三极法的基础上在被测电极附近再插入一个辅助电压极,这样可以有效地消除引线上产生的互感,并且通过倒相能消除地中干扰电流影响。

将H(RC)极和S(RP)极插入地表,E极和ES极接被测接地装置地网,黑色导线与E端相连,H(RC)和蓝,S(RP)和红。

将接地棒插在地表湿润的地方,如在干燥或多石或沙地可洒上一些水使其变得潮湿一些,遇到水泥地等无法插入的地方(不适用柏油地面)可以将接地极横放的地面上,铺两块钢板(250mm×250mm)洒上足够的盐水。

测量时将旋转开关从“OFF”位旋转到“REARTH”等到LCD显示屏出现“- - -”便可按下“START”进行测量,如果测量结果没有显示条件告警“！”说明属于正常测量。

土壤电阻率与接地电阻的测试方法

土壤电阻率与接地电阻的测试方法一、土壤电阻率测试方法：常用方法：四极等距法或称温纳(Wenner)法：测试依据：规范DL/T475-2006 及各种仪表使用说明书图a) 是四极等距法的原理接线图，两电极之间的距离a 应不小于电极埋设深度h 的20倍，即a ≥20h 。

试验电流流入外侧两个电极，接地阻抗测试仪通过测得试验电流和内侧两个电极间的电位差，得到R ，通过公式 (1) 得到被测场地的视在土壤电阻率ρ：aR πρ2= (1)说明：上式中的R 就是从仪表上直接读取的电阻值。

四个接地电极应在一条直线上。

本方法适用于我公司的测试表型号为：ZC-8、ZC29B-1、ZC29B-2、Megger 。

如：某一测试中电极深度为0.1m ，从表上读取的值为3.76Ω，接地电极间的距离为3m ，则该区域土壤电阻率ρ=2πaR=2×3.14×3×3.76=70.84Ω·m （如果考虑季节系数，上面的值再乘以季节系数即可）。

附：季节系数表季节系数的取值：摘自《智能建筑弱电工程设计施工图集》图集号97X700-7 序号土壤名称深度Ψ1 Ψ2 Ψ31 黏土0.5～0.8 3 2 1.50.8～3 2 1.5 1.42 陶土0～22.4 1.4 1.23 沙砾盖于陶土 1.8 1.2 1.14 杂以黄沙的沙砾 1.5 1.3 1.25 泥碳 1.4 1.1 1.06 园地----- 1.3 1.27 石灰石 2.5 1.5 1.28 黄沙 2.4 1.6 1.2说明：Ψ1：用于测量前数天下过较长时间的雨，土壤很潮湿时。

Ψ2：用于测量时土壤交潮湿时，具有中等含水量时。

Ψ3：用于测量时土壤干燥或测量前降雨量不大时。

操作步骤：1.仪表端所有接线应正确无误。

2.仪表连线与电位电极P1、P2和电流电极C1、C2应牢固接触。

3.仪表放置水平后，调整检流计的机械零位，归零。

4.将“ 倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min（备注：ZC29B要求转速150r/min；ZC-8要求转速120r/min）。

接地电阻与土壤电阻率的测量方法

接地电阻与土壤电阻率的测量方法接地电阻，长接地体接地电阻这种方法主要适合用在测量对角线长度大于8米的接地体的接地电阻。

测量方法是：第一，按照长接地体接地电阻的接线要求连接各处的线路。

第二，在测量过程中，电位极沿接地体与电流极的连接移动三次，每次移动的距离在测量距离的百分之五左右，如果测量三次得到的数值都比较接近，取其平均值作为长接地体的接地电阻值；如果经过测量得到的数值并不接近，将电位极的位置往电流极的方向移动，直至测量值接近为止。

第四，长接地体的接地电阻也可以采用三角形布极法测试。

第五，转动接地电阻测量仪的手柄，使手摇发电机达到额定转速，调节平衡旋钮，直至电表指针停在黑线上，此时黑线只是的度盘值乘以倍率即为接地电阻值。

短接地体接地电阻这种方法适合用在测量长度小于8米的接地体的接地电阻。

测量前必须把接地体和管道断开，然后按照这种方法的接线图沿垂直于管道的一条直线布置电极，计算好线路的距离以后，开始按照设计要求测量接地电阻。

土壤电阻率，等距离测量法，这种方法主要适合用在测量平均土壤电阻率的测量上。

测量方法是在测量点上使用接地电阻测量仪，采用四级法进行测量，测量接线应该按照等距离测量法的要求连接各处的线路。

将测量仪的四个电极以相等的距离放在一条直线上，电极入土深度小于相等距离的二十分之一。

测量并记录土壤电阻值。

接下来是数据处理：从地表到地下的距离与两个电极之间的距离相等的平均土壤电阻率的计算方法是：从地表到深度a土层的平均土壤电阻率等于相邻两个电极之间的距离乘以接地电阻仪示值乘以2π。

不相等距离测量法，这种方法主要用在测量量深度不小于20米的情况下的土壤电阻率测量。

测量的方法是：按照不相等距离测量方法的接线要求连接线路。

采用不等距法应该首先计算并确定四个电极的间距，外侧电极与相邻侧电极之间的距离等于测量的深度减去内侧电极之间的距离的一半。

根据确定的间距将测量仪的四个电极布置在一条直线上，电极入土深度应该小于被测距离的二十分之一。

ZC-8型接地电阻测量仪及其使用方法

一、土壤电阻率检测仪（本指导书主要介绍ZC-8型接地摇表）一、定义土壤电阻率检测仪也称接地摇表，主要用语直接测量各种接地装置的接地电阻值。

目前，ZC-8型接地摇表有两种，一种为三个端钮；另一种为四个端钮。

二、结构ZC-8型接地电阻测量仪主要是由手摇发电机、相敏整流放大器、电位器、电流互感器及检流计等构成，全部密封在铝合金铸造的外壳内。

仪表都附带有两根探针，一根是电位探针，另一根是电流探针。

（三端钮的接地摇表）（四端钮的接地摇表）三、仪表量程ZC-8型接地摇表有两种量程，一种是0-1-10-100Ω；另一种是0-10-100-1000Ω。

四、正确读数ZC-8型接地摇表的数字盘上显示为1、2、3…10共10个大格，每个大格中有10个小格。

三端钮的接地摇表倍数盘内有1、10、100三种倍数；四端钮的接地摇表倍数盘内有0.1、1、10三种倍数。

在规定转速内，仪表指针稳定时指针所指的数乘以所选择的倍数即是测量结果。

如：当指针指在8.8，而选择的倍数为10时，测量出来的电阻值为8.8×10=88Ω（三端钮摇表最大倍率）（四端钮摇表最大倍率）五、对接地探针的要求用接地摇表测量接地电阻，关键是探针本身的接地电阻，如果探针本身接地电阻较大，会直接影响仪器的灵敏度，甚至测不出来。

一般电流探针本身的接地电阻不应大于250Ω，电位探测针本身的接地电阻不应大于1000Ω，这些数值对大多数种类的土质是容易达到的。

如在高土壤电阻率地区进行测量，可将探针周围的土壤用盐水浇湿，探针本身的电阻就会大大降低。

探针一般采用直径为0.5cm，长度为0.5m的镀锌铁棒制作而成。

六、仪表好坏检查1、外观检查。

先检查仪表是否有试验合格标志，接着检查外观是否完好；然后看指针是否居中；最后轻摇摇把，看是否能轻松转动。

2、开路检查。

三个端钮的接地摇表：将仪表电流端钮（C）和电位端钮（P）短接，然后轻摇摇表，摇表的指针直接偏向读数最大方向;四端钮的接地摇表:将仪表上的电流端纽(C1)和电位端纽(P1)短接,再将接地两端钮(C2、P2)短接[我们常说的两两相接]，然后轻摇摇表，摇表的指针直接偏向读数最大方向。

SG3010E土壤电阻率测试仪的操作规程

±2%rdg±3dgt 1Ω 3.00kΩ～30.00kΩ ±2%rdg±3dgt 10Ω 土壤电阻率 (ρ) 0.00Ωm～99.99Ωm ρ=2πaR (注 2) 0.01Ωm 100.0Ωm～999.9Ωm 0.1Ωm 1000Ωm～9999Ωm 1Ωm 10.00kΩm～99.99kΩm 10Ωm 100.0kΩm～999.9kΩm 100Ωm 1000kΩm～9999kΩm 1kΩm 接地电压 AC 0.00～600V ±2%rdg±3dgt 0.01V 注：1. 基准条件：Rh Rs 小于 100Ω时的精度。
工作条件:Rh
max＝3kΩ+100R＜50kΩ；Rsmax＝
3kΩ+100R＜பைடு நூலகம்0kΩ
2.取决于 R 的测量精度而定,π=3.14,a:1 m～100m；
tips:感谢大家的阅读，本文由我司收集整编。仅供参阅！
SG3010E 土壤电阻率测试仪的操作规程

怎么用大地网接地电阻测试仪来测土壤电阻率

怎么用大地网接地电阻测试仪来测土壤电阻率电力工作者在实际的工作中，经常需要来进行地网的接地电阻率的测量，需要用到大地网接地电阻测试仪，但是很多人都不知道该设备应当怎么使用，本文就以YTC2830大地网接地电阻测试仪为例，来给大家简单介绍怎么用大地网接地电阻测试仪来测土壤电阻率。

使用本仪器，可以采用单极法或者四极法来测量土壤电阻率。

下面以四极法为例来说明。

测量土壤电阻率的接线如图所示。

图中，a 为电流极与电位极的间距，b 为两电位极的间距，h 为电极埋设深度。

当a=b 时即为温纳法。

为了计算方便，请让电极间距a、b 远大于埋设深度h,一般应满足a、b>10h。

测试电极宜采用直径不小于1.5cm 的圆钢或25mm×25mm×4mm 的角钢，其长度均不小于40cm。

（1）首先检查用于试验的电流线、电压线和地网线是否有断路现象（可以用万用表测量），地桩上的铁锈是否清除干净，其埋进深度是否合适（>0.5米），同时检查测试线与地桩的连接是否导通，如未导通，请处理后重新连接。

（2）电流测试线与电压测试线的长度比为1：0.618，电流测试线的长度应是地网对角线的3～5倍。

（3）电流测试线和电压测试线按规定的长度将一端与仪器相接后平行放出。

另一端分别接在两个地桩上（如图3所示）。

（4）将已放好的测试线检查一遍，将万用表一端接电流线或电压线，另一端接地网线如无阻值显示即为断路，确认完好再进行测试。

（5）检查连线无误后，给仪器接上AC 220V/50Hz电源，对仪器进行通电。

（6）按测量键，开始测量。

（7）仪器显示测试结束后，记录测试数据（本仪器可多次重复测量）。

（8）关掉仪器电源后，拆除连线，测试过程结束。

大地网接地电阻测试仪是一款比较常规的高压电力试验设备，电力工作者需要熟练掌握。

土壤电阻率的测量

土壤电阻率的测量
1准备工作
(1)检查接地电阻测试仪外观是否良好。

(2)准备必要的工具、材料例如锤子、铁锹等。

(3)对接地电阻测试仪进行短路试验，证明良好即可使用。

2.使用器材
(1)适当长度的测试线。

(2)钢钎4根。

(3)接地电阻测试仪(应使用有4个接线端钮的)。

(4)电工常用的工具，如钳子、改锥等。

3.标准
土壤电阻率与接地装置的接地电阻值的要求有关，接地装置的接地电阻10Ω以下，土壤电阻率10Ω·m以下接地装置的接地电阻20Ω以下，土壤电阻率为(5~10)x10²Ω·m;接地装置的接地电阻为30Ω以下，土壤电阻率为20*10Ω·ma
4.接线方法
土壤电阻率测量接线如图10-8所示。

5.操作步骤
测量土壤电阻率时，在被测地区地下垂直埋人4根探针(辅助极钢钎),相互间距为a，探针的埋人深度为20。

什么是土壤电阻率测试以及测试如何完成

什么是土壤电阻率测试以及测试如何完成特高压电力专业生产接地电阻测试仪，专注电力行业十五年。

接地电极的电阻与其放置和驱动的土壤的电阻率有关，因此土壤电阻率计算和测量是设计接地装置时的一个关键方面。

电阻率的性质可以定义为任何材料，并由美国材料与试验协会（ASTM）发布，该协会公布测试和测量标准。

当应用于土壤时，电阻率表示给定土壤携带电流的能力。

土壤中的电流主要是电解质，由溶解在水分中的离子的传输决定。

了解确定位置的土壤电阻率以及它如何随温度，深度，水分含量等各种因素而变化，这使我们了解如何在安装的整个生命周期内获得并保留所需的接地电阻值。

成本和麻烦。

为什么测试土壤电阻率很重要？接地系统的主要目的是为建筑结构，供电系统，电气管道，工厂钢结构和仪表系统建立共享参考潜力。

为了实现该目的，期望合适的低电阻接地连接。

但是，这通常很难实现，取决于许多因素：土壤电阻率分层所用电极的尺寸和类型电极被覆盖的深度土壤的湿度和化学成分土壤电阻率测试的目的是：获得一组测量结果，可以解释为产生地球电性能的等效模型，如特定的接地系统所示。

使用这些值进行地球物理调查，以帮助找到基岩深度，岩心位置和其他地质现象。

确定地下管道的腐蚀程度。

电阻率的下降与颠覆性管道中的腐蚀压痕成比例。

土壤电阻率绝对影响接地系统的规划，是决定接地系统接地电阻的主要因素。

因此，在设计和安装新的接地系统之前，应测试确定的位置以找出土壤的电阻率。

在土壤电阻率测试过程中做了什么？土壤电阻率变化很大，有以下因素：地面的类型分层水分含量; 随着水分含量的增加，电阻率可能迅速下降温度化学成分和溶解盐的浓度。

存在金属和混凝土管，坦克，大板。

地形如果在测试之前未进行充分调查或测试未正确进行，结果可能不正确或具有误导性。

为了克服这些问题，建议采用以下数据收集和测试指南：需要一个初步的研究阶段来提供足够的背景，以确定测试程序，并根据该背景解释结果。

与附近金属结构有关的数据，以及该地区的地质，地理和气象性质非常有用。

什么时候测量土壤电阻率,怎么测？

什么时候测量土壤电阻率，怎么测？
什么土壤电阻率？
土壤电阻率是土壤的基本物理特征，是土壤在单位体积内的正方体相对两面之间在一定的电场作用下，对电流的导电性，而实际测量中取1m的正方体土壤电阻作为土壤电阻率的参考依据，土壤电阻率的测量方法很多，而常用的是四极探测法。

土壤电阻率测试条件
土壤电阻率在电气设备安装后是不需要测量，安装后测量接地电阻即可，土壤电阻率是在电力系统设计前期对土质结构核算之前的测量，比如计算地网的大小，深度，如果电阻率偏高计算敷导电材料的比例等，这项测试是前期的向导工作，但它与接地电阻的大小有直接关系，我们先看一下测量土壤电阻率的条件和注意事项：
（1）土壤电阻率测试应避免在雨后或雪后立即进行，一般宜在连续天晴3天后或在干燥季节进行。

在冻土区，测试电极须打入冰冻线以下；
（2）水管等具有一定金属部件的管道的地方，应把电极布置在与管道垂直的方向上，并且要求最近的测试电极（电流极）与地下管道之间的距离不小于极间距离；
（3）为尽量减小土壤结构不均匀的影响，测试电极不应在有明显的岩石、裂缝
和边坡等不均匀土壤上布置；为了得到较可信的结果，可把被测场分片；（4）为尽量减小土壤结构不均匀的影响，测试电极不应在有明显的岩石、裂缝和边坡等不均匀土壤上布置。

接地与土壤电阻的关系
总体来说两者成一种正比关系，土壤的土质、湿度等影响土壤电阻率，土壤电阻率的大小是也会影响接地电阻值的大小，两者呈正比关系。

土壤电阻率测量接线图
土壤电阻率是是的应用中比较少，时基电力将其与DER2571 接地电阻测试仪合拼，作为接地电阻的附带功能适用，但是对于大型地网的土壤电阻率考虑用大型地网测试仪的附带功能。

(四端钮)土壤电阻率测量操作指导书.doc

土壤电阻率测量操作指导书
