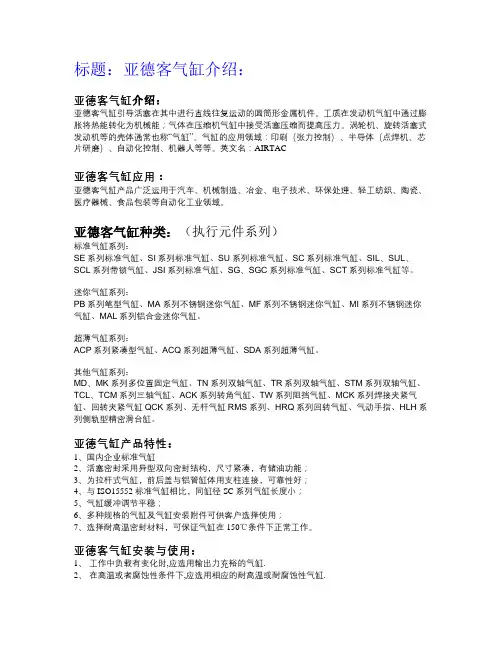

标题：亚德客气缸介绍：亚德客气缸介绍：亚德客气缸引导活塞在其中进行直线往复运动的圆筒形金属机件。
工质在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。
涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。
气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。
英文名：AIRTAC亚德客气缸应用：亚德客气缸产品广泛运用于汽车、机械制造、冶金、电子技术、环保处理、轻工纺织、陶瓷、医疗器械、食品包装等自动化工业领域。
亚德客气缸种类：（执行元件系列）标准气缸系列：SE系列标准气缸、SI系列标准气缸、SU系列标准气缸、SC系列标准气缸、SIL、SUL、SCL系列带锁气缸、JSI系列标准气缸、SG、SGC系列标准气缸、SCT系列标准气缸等。
迷你气缸系列：PB系列笔型气缸、MA系列不锈钢迷你气缸、MF系列不锈钢迷你气缸、MI系列不锈钢迷你气缸、MAL系列铝合金迷你气缸。
超薄气缸系列：ACP系列紧凑型气缸、ACQ系列超薄气缸、SDA系列超薄气缸。
其他气缸系列：MD、MK系列多位置固定气缸、TN系列双轴气缸、TR系列双轴气缸、STM系列双轴气缸、TCL、TCM系列三轴气缸、ACK系列转角气缸、TW系列阻挡气缸、MCK系列焊接夹紧气缸、回转夹紧气缸QCK系列、无杆气缸RMS系列、HRQ系列回转气缸、气动手指、HLH系列侧轨型精密滑台缸。
亚德气缸产品特性：1、国内企业标准气缸2、活塞密封采用异型双向密封结构，尺寸紧凑，有储油功能；3、为拉杆式气缸，前后盖与铝管缸体用支柱连接，可靠性好；4、与ISO15552标准气缸相比，同缸径SC系列气缸长度小；5、气缸缓冲调节平稳；6、多种规格的气缸及气缸安装附件可供客户选择使用；7、选择耐高温密封材料，可保证气缸在150℃条件下正常工作。
亚德客气缸安装与使用：1、工作中负载有变化时,应选用输出力充裕的气缸.2、在高温或者腐蚀性条件下,应选用相应的耐高温或耐腐蚀性气缸.3、在湿度大,粉尘多,或者有水滴、油尘、焊渣的场合,气缸应采取必要的防护措施.4、气缸接入管道前,必须清除管道内脏物,防止杂物进入气缸内.5、气缸使用介质应经过40um以上滤芯过滤后方可使用.6、在低温环境下,应采取抗冻措施,防止系统中的水分冻结.7、气缸使用前应经空载试运转,运转前将缓冲调至最小,逐步放松,以免产生过大冲击而损伤气缸.8、气缸在工作过程中应尽可能避免受侧向载荷,以维持气缸的正常工作和延长使用寿命.9、气缸拆下长时间不使用,要注意表面防銹,进排气口应加防尘堵塞帽。

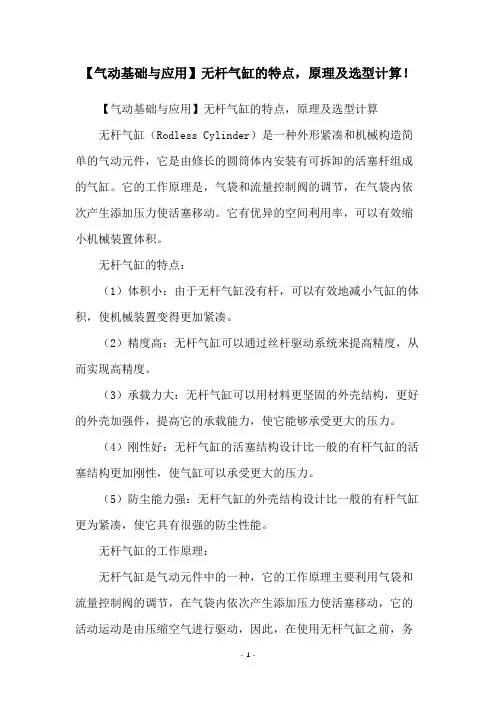

【气动基础与应用】无杆气缸的特点,原理及选型计算!
【气动基础与应用】无杆气缸的特点，原理及选型计算！【气动基础与应用】无杆气缸的特点，原理及选型计算无杆气缸（Rodless Cylinder）是一种外形紧凑和机械构造简单的气动元件，它是由修长的圆筒体内安装有可拆卸的活塞杆组成的气缸。
它的工作原理是，气袋和流量控制阀的调节，在气袋内依次产生添加压力使活塞移动。
它有优异的空间利用率，可以有效缩小机械装置体积。
无杆气缸的特点：（1）体积小：由于无杆气缸没有杆，可以有效地减小气缸的体积，使机械装置变得更加紧凑。
（2）精度高：无杆气缸可以通过丝杆驱动系统来提高精度，从而实现高精度。
（3）承载力大：无杆气缸可以用材料更坚固的外壳结构，更好的外壳加强件，提高它的承载能力，使它能够承受更大的压力。
（4）刚性好：无杆气缸的活塞结构设计比一般的有杆气缸的活塞结构更加刚性，使气缸可以承受更大的压力。
（5）防尘能力强：无杆气缸的外壳结构设计比一般的有杆气缸更为紧凑，使它具有很强的防尘性能。
无杆气缸的工作原理：无杆气缸是气动元件中的一种，它的工作原理主要利用气袋和流量控制阀的调节，在气袋内依次产生添加压力使活塞移动，它的活动运动是由压缩空气进行驱动，因此，在使用无杆气缸之前，务必检查所使用的空气源是否满足技术标准。
无杆气缸选型计算：在选型无杆气缸之前，首先要考虑的是实际工作要求，例如安装长度，升降量，升降速度，压力，工作环境等。
如果是一次性只能完成一个动作的工作，可以选择小型、小体积的无杆气缸。
反之，如果要求多次工作，可以选择大型的无杆气缸。
若是强力的作动，可以选择大型的无杆气缸。
此外，在选择无杆气缸的时候，还要考虑气缸结构的安全性、耐久性、防尘性等因素，在安装使用无杆气缸的时候，要注意安装和调试操作要符合手册指导，避免有误操作造成损坏。
通过以上描述，我们可以了解无杆气缸的特点，原理及选型计算，无杆气缸可以有效减小机械装置体积，提高工作精度，提供更大的承载力，承受更大的压力，有较好的防尘能力，因此在设计机械装置的精度和空间利用率等方面优越。
亚德客气缸选型手册pdf
标题：亚德客气缸选型手册pdf亚德客是全球知名专业生产各类气动器材的大型企业集团，致力于向客户提供满足其需求的气动控制元件、气动执行元件、气源处理元件、气动辅助元件等各类气动器材、服务和解决方案，为客户创造长期的价值和潜在的增长。
亚德客始创于1988年，现辖三大生产基地和一家营销中心，亚德客生产基地厂房面积达37万8千平方米，全球员工总计超过4500人，专业研发技术人员300多人，亚德客气缸选型手册pdf总投资1.5亿美元，年生产能力达5,000万件套，产品畅销中国、东南亚、欧美等国家和地区。
亚德客在中国大陆地区拥有近百家直销分公司/营业部，亚德客气缸选型手册pdf在全球更是有数千家经销商，主要位于欧洲、美洲及亚洲，形成了完善的销售网络和售后服务体系，可随时为客户提供便捷的服务。
亚德客以拓展集团生产和服务为未来发展的战略目标，坚持走人本优先、改革创新和集团化道路。
秉承“人本、共享、发展、责任”的企业核心价值观，亚德客始终如一地贯彻“以客为尊”的经营理念，始终如一地坚持“以技术创新为核心，亚德客气缸选型手册pdf以市场需求为导向”的经营方针，藉以不断完善“建立共好、责任承担、赏罚分明、学习成长”的集团文化，努力奋斗，自强不息，长久致力于全球工业自动化的持续发展。
台湾亚德客工业股份有限公司（简称台亚）成立于1988年11月，前身系健良股份有限公司，1990年更名为台亚。
早期的台亚主要生产电磁阀，此后亚德客气缸选型手册pdf陆续研发生产气缸、气源处理等产品。
目前，台亚产品以特殊规格气缸为主，拥有七大类十余系列数百个品种，年产量达到20万件套，主要供应台湾本地市场，满足客户需求及时效性。
1998年，台亚在同行中率先通过“ISO9000质量管理体系认证”；2004年，台亚取得“ISO14000环境体系认证”及“CE认证”。
长期以来，台亚秉持“质量第一、交货准时”的服务精神及理念满足客户需求，亚德客气缸选型手册pdf不断引进先进设备、生产工艺提升产品质量与品质。
MPS说明书
第 9 页 共 72 页
亚德客（中国）有限公司
模块在收到前一站发送的启动信息后，从第一步开始执行，直至最后一步；向下 一站发出工件的颜色与材料信息并通知前来取料，同时通知前一站允许放料；然 后返回第一步继续执行，或等到按下停止按钮。 第四站（气动机械手、输送带工作站）
亚德客（中国）有限公司

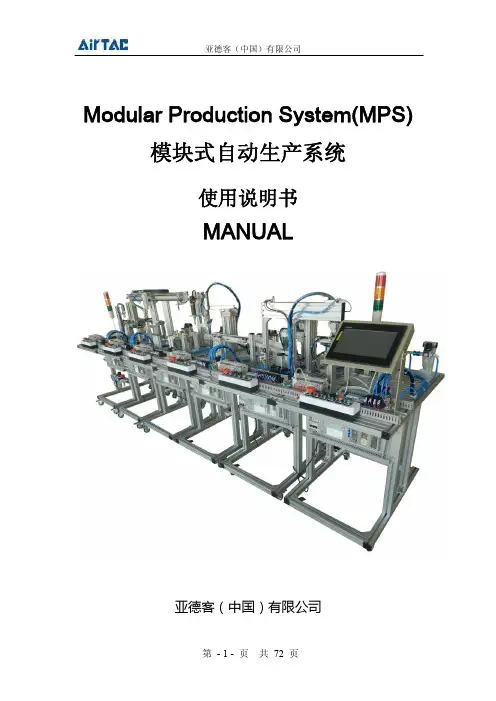

Modular Production System(MPS) 模块式自动生产系统
