继电保护课后习题答案
继电保护课后习题答案
第一章绪论1.什么是故障、异常运行方式和事故？它们之间有什么不同？又有什么联系？故障：危及或影响电力系统运行的安全事故异常运行方式：电力系统中电气元件的正常工作遭到破坏，但没有发生故障的情况事故：指系统或其中一部分的正常工作遭到破坏，并造成对用户少送电或电能质量变坏到不能容许的地步，甚至造成人身伤亡和电气设备损坏等。
不同：联系：故障和不正常运行状态，都可能在电力系统中引起事故。
2.常见故障有哪些类型？故障后果表现在哪些方面？各种型式的短路；雷击、鸟兽跨接电气设备；备制造缺陷；设计和安装错误；检修与维护不当。
后果：大短路电流和电弧，使故障设备损坏；短路电流产生的热和电动力，使设备寿命缩短；电压下降，使用户工作稳定性受到影响，产品质量受到影响；破坏系统并列运行稳定性，产生振荡，甚至使整个系统瓦解。
3.什么是主保护和后备保护？远后备保护和近后备保护有什么区别和特点？主保护: 保护元件内部发生的各种短路故障时，能满足系统稳定及设备安全要求，以最快速度、有选择地切除被保护设备或线路故障的保护。
后备保护：当主保护或断路器拒绝动作时，用以将故障切除的保护。
远后备保护：是指主保护或断路器拒动时，由近电源侧相邻上一级元件的保护实现的后备优点：保护范围大缺点：造成事故扩大；在高压电网中往往不能满足灵敏度的要求近后备保护：是指当主保护拒绝动作时，由本元件的另一套保护来实现的后备，当断路器拒绝动作时，由断路器失灵保护实现后备优点：不造成事故扩大；在高压电网中能满足灵敏度的要求缺点：直流系统故障与主保护同时失去作用时，无法起到“后备”的作用；断路器失灵时无法切除故障，不能起到保护作用4.继电保护的基本任务和基本要求是？继电保护装置的基本任务：（1）故障时，自动、迅速、有选择性切除故障元件，使非故障部分正常运行；（2）不正常运行状态时，发出信号（跳闸或减负荷）。
继电保护装置的基本要求：①选择性②速动性③灵敏性④可靠性5.继电保护基本原理是什么？利用被保护线路或设备故障前后某些突变的物理量为信息量，当突变量达到一定值（整定值）时，起动逻辑控制环节，发出相应的跳闸脉冲或信号。

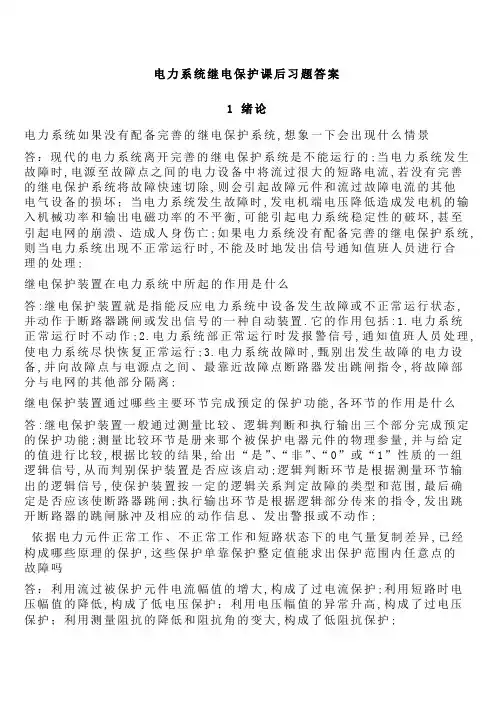

继电保护课后答案

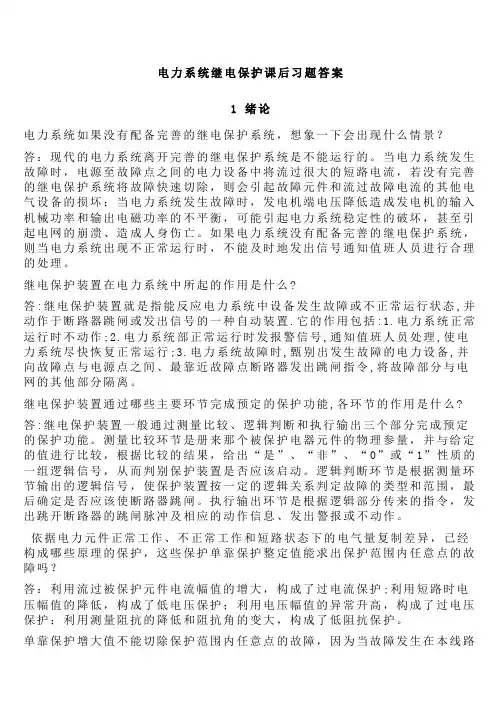

电力系统继电保护课后习题答案1 绪论电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。
当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。
如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。
继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。
继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。
测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。
逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。
执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。
依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。

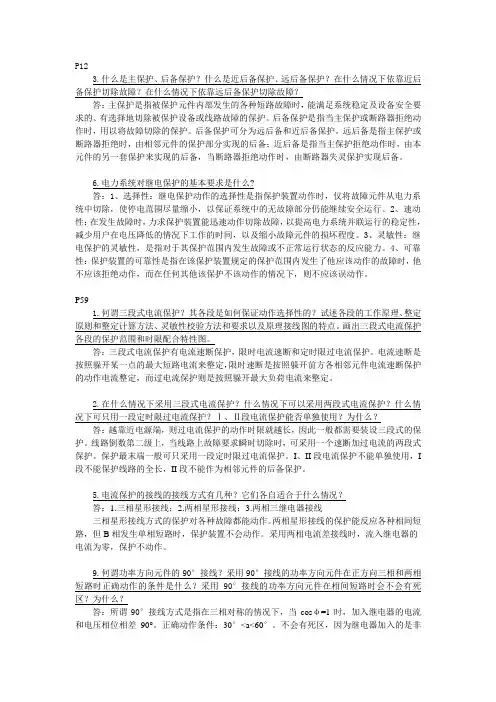

继电保护书本课后答案(部分)
P123.什么是主保护、后备保护？什么是近后备保护、远后备保护？在什么情况下依靠近后备保护切除故障？在什么情况下依靠远后备保护切除故障？答：主保护是指被保护元件内部发生的各种短路故障时，能满足系统稳定及设备安全要求的、有选择地切除被保护设备或线路故障的保护。
后备保护是指当主保护或断路器拒绝动作时，用以将故障切除的保护。
后备保护可分为远后备和近后备保护。
远后备是指主保护或断路器拒绝时，由相邻元件的保护部分实现的后备；近后备是指当主保护拒绝动作时，由本元件的另一套保护来实现的后备，当断路器拒绝动作时，由断路器失灵保护实现后备。
6.电力系统对继电保护的基本要求是什么?答：1、选择性：继电保护动作的选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。
2、速动性：在发生故障时，力求保护装置能迅速动作切除故障，以提高电力系统并联运行的稳定性，减少用户在电压降低的情况下工作的时间，以及缩小故障元件的损坏程度。
3、灵敏性：继电保护的灵敏性，是指对于其保护范围内发生故障或不正常运行状态的反应能力。
4、可靠性：保护装置的可靠性是指在该保护装置规定的保护范围内发生了他应该动作的故障时，他不应该拒绝动作，而在任何其他该保护不该动作的情况下，则不应该误动作。
P591.何谓三段式电流保护？其各段是如何保证动作选择性的？试述各段的工作原理、整定原则和整定计算方法、灵敏性校验方法和要求以及原理接线图的特点。
画出三段式电流保护各段的保护范围和时限配合特性图。
答：三段式电流保护有电流速断保护，限时电流速断和定时限过电流保护。
电流速断是按照躲开某一点的最大短路电流来整定，限时速断是按照躲开前方各相邻元件电流速断保护的动作电流整定，而过电流保护则是按照躲开最大负荷电流来整定。
2.在什么情况下采用三段式电流保护？什么情况下可以采用两段式电流保护？什么情况下可只用一段定时限过电流保护？Ⅰ、Ⅱ段电流保护能否单独使用？为什么？答：越靠近电源端，则过电流保护的动作时限就越长，因此一般都需要装设三段式的保护。

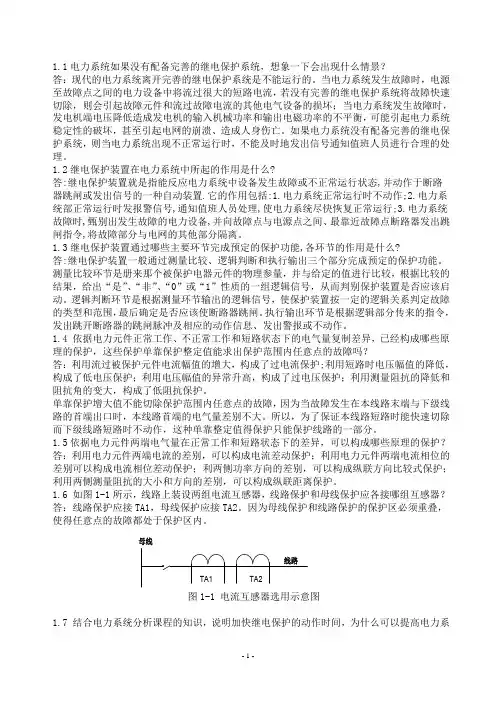

(完整word版)继电保护课后习题答案第二版-张保会-尹项根
1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。
当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。
如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。
1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。
1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。
测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。
逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。
执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。
1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。
继电保护课后答案
若线路阻抗角 50=ϕk ，功率方向元件采用 90接线，其最大灵敏角应选择为多少比较合适并用相量图分析，在保护安装处正方向发生AB 两相短路时，故障相功率方向元件能否动作2、什么叫测量阻抗、动作阻抗、整定阻抗、短路阻抗、负荷阻抗它们之间有什么不同答：阻抗继电器输入电压和电流的比值称为测量阻抗。
动作阻抗表示阻抗元件刚好动作时，加入其中的电压与电流的比值。
整定阻抗用来界定保护范围的，一般取为保护安装处到保护范围的线路阻抗。
当线路上某点发生金属性三相短路时，在保护处所测得的残余电压与流经该保护线路的短路电流的比值，就是短路阻抗。
在电力系统正常运行时，保护的测量阻抗等于负荷阻抗；短路阻抗明显小于负荷阻抗，短路阻抗因短路点不同而异。
3、具有圆特性的全阻抗、偏移特性阻抗和方向阻抗元件各有何特点利用全阻抗、偏移阻抗或方向阻抗元件作为距离保护的测量元件时，试问：（1）反方向故障时，采取哪些措施才能保证距离保护不动作；（2）正方向出口短路时，接到阻抗元件上的电压降为零或趋进于零时是否有死区如有死区应该如何减小或消除答：全阻抗元件的特性是以保护安装处为圆心，以整定阻抗setZ 为半径所作的一个圆。
偏移特性阻抗有两个整定阻抗，即正方向整定阻抗1set Z和反方向整定阻抗2set Z ，该特性圆的圆心位于121()2o set set Z Z Z =+处，半径为121()2set set Z Z -。
方向阻抗元件的特性是以整定阻抗set Z 为直径而通过坐标原点的一个圆。
（1）反方向故障时，偏移阻抗及全阻抗继电器一般用于距离Ⅲ段保护，时间上躲过了动作时间而不误动，方向阻抗继电器用于距离Ⅰ、Ⅱ保护。
（2）正方向出口短路时，接到阻抗元件上的电压降为零或趋进于零时，阻抗元件不能动作，从而出现保护装置的“死区”。
为克服这个缺点，可以利用记忆回路记忆故障前的电压，作为测量元件比相的极化电压。
4、电压互感器和电流互感器的误差对距离保护有什么影响如果线路发生短路时，由于电流互感器铁芯饱和而使它出现负误差时，距离保护的保护范围有什么变化（伸长或缩短）如果发生短路时，由于电压下降很严重，电压互感器铁芯工作于其磁化曲线的起始部分（即导磁率下降）使误差增加，此时保护范围有什么变化（伸长或缩短）答：1）.电压互感器和电流互感器的误差会引起阻抗继电器端子上电压和电流的相位误差以及数值误差，从而影响阻抗测量（阻抗继电器距离测量）的精度。
继电保护课后答案
电力系统继电保护课后习题答案1 绪论电力系统如果没有配备完善的继电保护系统,想象一下会出现什么情景答：现代的电力系统离开完善的继电保护系统是不能运行的;当电力系统发生故障时,电源至故障点之间的电力设备中将流过很大的短路电流,若没有完善的继电保护系统将故障快速切除,则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时,发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡,可能引起电力系统稳定性的破坏,甚至引起电网的崩溃、造成人身伤亡;如果电力系统没有配备完善的继电保护系统,则当电力系统出现不正常运行时,不能及时地发出信号通知值班人员进行合理的处理;继电保护装置在电力系统中所起的作用是什么答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离;继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能;测量比较环节是册来那个被保护电器元件的物理参量,并与给定的值进行比较,根据比较的结果,给出“是”、“非”、“0”或“1”性质的一组逻辑信号,从而判别保护装置是否应该启动;逻辑判断环节是根据测量环节输出的逻辑信号,使保护装置按一定的逻辑关系判定故障的类型和范围,最后确定是否应该使断路器跳闸;执行输出环节是根据逻辑部分传来的指令,发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作;依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异,已经构成哪些原理的保护,这些保护单靠保护整定值能求出保护范围内任意点的故障吗答：利用流过被保护元件电流幅值的增大,构成了过电流保护;利用短路时电压幅值的降低,构成了低电压保护；利用电压幅值的异常升高,构成了过电压保护；利用测量阻抗的降低和阻抗角的变大,构成了低阻抗保护;单靠保护增大值不能切除保护范围内任意点的故障,因为当故障发生在本线路末端与下级线路的首端出口时,本线路首端的电气量差别不大;所以,为了保证本线路短路时能快速切除而下级线路短路时不动作,这种单靠整定值得保护只能保护线路的一部分;依据电力元件两端电气量在正常工作和短路状态下的差异,可以构成哪些原理的保护答：利用电力元件两端电流的差别,可以构成电流差动保护；利用电力元件两端电流相位的差别可以构成电流相位差动保护；利两侧功率方向的差别,可以构成纵联方向比较式保护；利用两侧测量阻抗的大小和方向的差别,可以构成纵联距离保护;如图1-1所示,线路上装设两组电流互感器,线路保护和母线保护应各接哪组互感器答：线路保护应接TA1,母线保护应接TA2;因为母线保护和线路保护的保护区必须重叠,使得任意点的故障都处于保护区内;图1-1 电流互感器选用示意图结合电力系统分析课程的知识,说明加快继电保护的动作时间,为什么可以提高电力系统的稳定性答：由电力系统分析知识可知,故障发生时发电机输出的电磁功率减小二机械功率基本不变,从而使发电机产生加速的不平衡功率;继电保护的动作时间越快,发电机加速时间越短,功率角摆开幅度就越小,月有利于系统的稳定;由分析暂态稳定性的等面积理论可知,继电保护的动作速度越快,故障持续的时间就越短,发电机的加速面积就约小,减速面积就越大,发电机失去稳定性的可能性就越小,即稳定性得到了提高;后备保护的作用是什么阐述远后备保护和近后备保护的优缺点;答：后备保护的作用是在主保护因保护装置拒动、保护回路中的其他环节损坏、断路器拒动等原因不能快速切除故障的情况下,迅速启动来切除故障;远后备保护的优点是：保护范围覆盖所有下级电力元件的主保护范围,它能解决远后备保护范围内所有故障元件由任何原因造成的不能切除问题;远后备保护的缺点是：1当多个电源向该电力元件供电时,需要在所有的电源侧的上级元件处配置远后备保护；2动作将切除所有上级电源测的断路器,造成事故扩大；3在高压电网中难以满足灵敏度的要求;近后备保护的优点是：1与主保护安装在同一断路器处,在主保护拒动时近后备保护动作；2动作时只能切除主保护要跳开的断路器,不造成事故的扩大；3在高压电网中能满足灵敏度的要求;近后备保护的缺点是：变电所直流系统故障时可能与主保护同时失去作用,无法起到“后备”的作用；断路器失灵时无法切除故障,不能起到保护作用;从对继电器的“四性“要求及其间的矛盾,阐述继电保护工作即是理论性很强,又是工程实践性很强的工作;答：继电保护的可靠性、选择性、速动性和灵敏性四项要求之间即矛盾又统一;继电保护的科学研究、设计、制造和运行的大部分工作也是围绕如何处理好这四者的辩证统一关系进行的;电力系统继电保护即是一门理论性很强,又是工程实践性很强的学科;首先继电保护工作者要掌握电力系统、电气设备的基本原理、运行特性和分析方法,特别要掌握电力系统故障时的电气量变化的规律和分析方法,通过寻求电力系统的不同运行状态下电气量变化的特点和差异来“甄别“故障或不正常状态的原理和方法,应用不同的原理和判据实现继电保护的基本方法,所以需要很强的理论性;由于被保护的电力系统及其相关的电气设备千差万别,故障时电气量的变化受多种因素的影响和制约,因此任何一种继电保护原理或装置都不可能不加调整地应用于不同的电气设备或系统,而应根据实际工程中设备、系统的现状与参数,对其继电保护做出必要的调整;相同原理的保护装置在应用于电力系统不同位置的元件上时,可能有不同的配置和配合；相同的电力元件在电力系统不同位置安装时,可能配置不同的继电保护,这些均需要根据电力系统的工程实际,具体问题具体分析,所以继电保护又具有很强的工程实践性;2电流的电网保护在过量欠量继电器中,为什么要求其动作特性满足“继电特性”若不满足,当加入继电器的电量在动作值附近时将可能出现什么情况答：过量继电器的继电特性类似于电子电路中的“施密特特性“,如图2-1所示;当加入继电器的动作电量图中的k I大于其设定的动作值图中的op I时,继电器能够突然动作；继电器一旦动作以后,即是输入的电气量减小至稍小于其动作值,继电器也不会返回,只有当加入继电器的电气量小于其设定的返回值图中的re I以后它才突然返回;无论启动还是返回,继电器的动作都是明确干脆的,它不可能停留在某一个中间位置,这种特性称为“继电特性”;为了保证继电器可靠工作,其动作特性必须满足继电特性,否则当加入继电器的电气量在动作值附近波动时,继电器将不停地在动作和返回两个状态之间切换,出现“抖动“现象,后续的电路将无法正常工作;请列举说明为实现“继电特性”,电磁型、集成电路性、数字型继电器常分别采用那些技术答：在过量动作的电磁型继电器中,继电器的动作条件是电磁力矩大于弹簧的反拉力矩与摩擦力矩之和,当电磁力矩刚刚达到动作条件时,继电器的可动衔铁开始转动,磁路气隙减小,在外加电流或电压不变的情况下,电磁力矩随气隙的减小而按平方关系增加,弹簧的反拉力矩随气隙的减小而线性增加,在整个动作过程中总的剩余力矩为正值,衔铁加速转动,直至衔铁完全吸合,所以动作过程干脆利落;继电器的返回过程与之相反,返回的条件变为在闭合位置时弹簧的反拉力矩大于电磁力矩与摩擦力矩之和;当电磁力矩减小到启动返回时,由于这时摩擦力矩反向,返回的过程中,电磁力矩按平方关系减小,弹簧力矩按线性关系减小,产生一个返回方向的剩余力矩,因此能够加速返回,即返回的过程也是干脆利落的;所以返回值一定小于动作值,继电器有一个小于1 的返回系数;这样就获得了“继电特性”;在集成电路型继电器中,“继电特性”的获得是靠施密特触发器实现的,施密特触发器的特性,就是继电特性;在数字型继电器中,“继电特性”的获得是靠分别设定动作值和返回值两个不同的整定值而实现的;解释“动作电流”和“返回系数”,过电流继电器的返回系数过低或高各有何缺点答：在过电流继电器中,为使继电器启动并闭合其触点,就必须增大通过继电器线圈的电流k I,以增大电磁转矩,能使继电器动作的最小电流称之为动作电流op I;在继电器动作之后,为使它重新返回原位,就必须减小电流以减小电磁力矩,能使继电器返回原位的最大电流称之为继电器的返回电流re I;过电流继电器返回系数过小时,在相同的动作电流下起返回值较小;一旦动作以后要使继电器返回,过电流继电器的电流就必须小于返回电流,真阳在外故障切除后负荷电流的作用下继电器可能不会返回,最终导致误动跳闸；而返回系数过高时,动作电流恶和返回电流很接近,不能保证可靠动作,输入电流正好在动作值附近时,可能回出现“抖动”现象,使后续电路无法正常工作;继电器的动作电流、返回电流和返回系数都可能根据要求进行设定;在电流保护的整定计算中,为什么要引入可靠系数,其值考虑哪些因素后确定答：引入可靠系数的原因是必须考虑实际存在的各种误差的影响,例如：1实际的短路电流可能大于计算值；2对瞬时动作的保护还应考虑短路电流中非周期分量使总电流增大的影响； 3电流互感器存在误差；4保护装置中的短路继电器的实际启动电流可能小于整定值;考虑必要的裕度,从最不利的情况出发,即使同时存在着以上几个因素的影响,也能保证在预定的保护范围以外故障时,保护装置不误动作,因而必须乘以大于1的可靠系数;说明电流速断、限时电流速断联合工作时,依靠什么环节保证保护动作的选择性依靠什么环节保证保护动作的灵敏度性和速动性答：电流速断保护的动作电流必须按照躲开本线路末端的最大短路电流来整定,即考电流整定值保证选择性;这样,它将不能保护线路全长,而只能保护线路全长的一部分,灵敏度不够;限时电流速断的整定值低于电流速断保护的动作短路,按躲开下级线路电流速断保护的最大动作范围来整定,提高了保护动作的灵敏性,但是为了保证下级线路短路时不误动,增加一个时限阶段的延时,在下级线路故障时由下级的电流速断保护切除故障,保证它的选择性;电流速断和限时电流速断相配合保护线路全长,速断范围内的故障由速断保护快速切除,速断范围外的故障则必须由限时电流速断保护切除;速断保护的速动性好,但动作值高、灵敏性差；限时电流速断保护的动作值低、灵敏度高但需要~的延时才能动作;速断和限时速断保护的配合,既保证了动作的灵敏性,也能够满足速动性的要求;为什么定时限过电流保护的灵敏度、动作时间需要同时逐级配合,而电流速断的灵敏度不需要逐级配合答：定时限过电流保护的整定值按照大于本线路流过的最大负荷电流整定,不但保护本线路的全长,而且保护相邻线路的全长,可以起远后备保护的作用;当远处短路时,应当保证离故障点最近的过电流保护最先动作,这就要求保护必须在灵敏度和动作时间上逐级配合,最末端的过电流保护灵敏度最高、动作时间最短,每向上一级,动作时间增加一个时间级差,动作电流也要逐级增加;否则,就有可能出现越级跳闸、非选择性动作现象的发生;由于电流速断只保护本线路的一部分,下一级线路故障时它根本不会动作,因而灵敏度不需要逐级配合;如图2-2所示网络,在位置1、2和3处装有电流保护,系统参数为：115/E ϕ=,115G X =Ω 、210G X =Ω,310G X =Ω,1260L L km ==,340L km =,50B C L km -=,30C D L km -=,20D E L m -=,线路阻抗0.4/km Ω,rel K Ⅰ= 、rel K Ⅱ=rel K Ⅲ= ,.max 300B C I A -=,.max 200C D I A -=, .max 150D E I A -=,ss K =、re K =;试求：1发电机元件最多三台运行,最少一台运行,线路最多三条运行,最少一条运行,请确定保护3在系统最大、最小运行方式下的等值阻抗;2整定保护1、2、3的电流速断定值,并计算各自的最小保护范围;3整定保护2、3的限时电流速断定值,并校验使其满足灵敏度要求sen K ≥4整定保护1、2、3的过电流定值,假定流过母线E 的过电流保护动作时限为,校验保护1作后备用,保护2和3作远备用的灵敏度;图2-2 简单电网示意图解：由已知可得1L X =2L X =×60=24Ω,3L X =×40=16Ω,BC X =×50=20Ω,CD X =×30Ω, DE X =×20=8Ω1经分析可知,最大运行方式及阻抗最小时,则有三台发电机运行,线路L1~L3全部运行,由题意G1,G2连接在同一母线上,则.min s X =1G X ||2G X +1L X ||2L X ||3G X +3L X =6+12||10+16=同理,最小运行方式下即阻抗最大,分析可知只有在G1和L1运行,相应地有.maxs X =1G X +1L X =39图2-3 等值电路 2对于保护1,其等值电路图如图2-3所示,母线E 最大运行方式下发生三相短路流过保护1 的最大短路电流为..max .min 1.312k E s BC CD DE EI kA X X X X ===++相应的速断定值为.1set I Ⅰ=rel K Ⅰ×..max k E I =×=最小保护范围计算公式为set I Ⅰ=.max 1min s E Z Z L + min L=.max 120.4s set E Z I ⎛⎫ ⎪ ⎪-⨯ ⎪ ⎪⎝⎭Ⅰ=即1处的电流速断保护在最小运行方式下没有保护区;对于保护2等值电路如图2-3所示,母线D 在最大运行方式下发生三相短路流过保护2 的最大电流 ..max k D I =.min s BC CD E X X X ++=相应的速断定值为 .2set I Ⅰ=rel K Ⅰ×..max k D I =×=最小保护范围为 min L=.max .2120.4s set E Z I ⎛⎫ ⎪ ⎪-⨯ ⎪ ⎪⎝⎭Ⅱ=即2处的电流速断保护在最小运行方式下也没有保护区;对于保护3等值电路如图2-3所示,母线C 在最大运行方式下发生三相短路流过保护3 的最大电流 ..max k C I =.min s BC EX X +=相应的速断定值为 .3set I Ⅰ=rel K Ⅰ×..max k C I =×=最小保护范围为 min L=.max .3120.4s set E Z I ⎛⎫ ⎪ ⎪-⨯ ⎪ ⎪⎝⎭Ⅱ=即3处的电流速断保护在最小运行方式下也没有保护区;上述计算表明,在运行方式变化很大的情况下,电流速断保护在较小运行发生下可能没有保护区;3整定保护2的限时电流速断定值为 set I Ⅱ=set K Ⅱ.1set I Ⅰ=×=线路末段即D 处最小运行发生下发生两相短路时的电流为..max k D I=.max s BC CD =所以保护2处的灵敏系数 set K Ⅱ=..mink D set I I Ⅱ= 即不满足sen K ≥的要求;同理,保护3的限时电流速断定值为 .3set I Ⅱ=rel K Ⅱ.2set I Ⅰ=×=线路末段即C 处最小运行发生下发生两相短路时的电流为..max k C I=.max 2s BC EX X +=所以保护3处的灵敏系数 .3set K Ⅱ=..min.3k C set I I Ⅱ= 即不满足sen K ≥的要求;可见,由于运行方式变化太大,2、3处的限时电流速断保护的灵敏度都远不能满足要求;4过电流整定值计算公式为 set I Ⅲ='re re I K =.maxrel ss L re K K I K Ⅲ所以有 .1set I Ⅲ=.maxrel ss D E re K K I K -Ⅲ=同理得 .2set I Ⅲ=406A .3set I Ⅲ=609A在最小运行方式下流过保护元件的最小短路电流的计算公式为.min k I=.max 2s L EZ Z +所以有 .min E I = .min D I = .min C I =所以由灵敏度公式 sen K =.mink set I I Ⅲ可知,保护1作为近后备的灵敏度为.1set K Ⅲ=.min.1E set I I Ⅲ=≥ 满足近后备保护灵敏度的要求；保护2作为远后备的灵敏度为 .2set K Ⅲ=.min.2E set I I Ⅲ=≥满足最为远后备保护灵敏度的要求；保护3作为远后备的灵敏度为 .3set K Ⅲ=.min.3E set I I Ⅲ=≥满足最为远后备保护灵敏度的要求;保护的动作时间为 1t Ⅲ=+=1s 2t Ⅲ=1t Ⅲ+= 3t Ⅲ=2t Ⅲ+=2s当图中保护1 的出口处在系统最小运行方式下发生两相短路,保护按照题配置和整定时,试问1共有哪些保护元件启动2所有保护工作正常,故障由何处的那个保护元件动作、多长时间切除3若保护1 的电流速断保护拒动,故障由何处的那个保护元件动作、多长时间切除4若保护1 的断路器拒动,故障由何处的那个保护元件动作、多长时间切除 答: 1 由题的分析,保护1出口处即母线D 处短路时的最小短路电流为,在量值上小于所有电流速断保护和限时电流速断保护的整定值,所以所有这些保护都不会启动；该量值大于1、2、3处过电流保护的定值,所以三处过电流保护均会启动;2所有保护均正常的情况下,应有1处的过电流以1s 的延时切除故障;3分析表明,按照本题给定的参数,1处的速断保护肯定不会动作,2处的限时电流速断保护也不会动作,只能靠1处的过电流保护动作,延时1s 跳闸；若断路器拒动,则应由2处的过电流保护以的延时跳开2处的断路器;如图2-4所示网络,流过保护1、2、3的最大负荷电流分别为400A 、500A 、550A,ss K =、re K =,rel K Ⅲ=, 1t Ⅲ=2t Ⅲ=,3t Ⅲ= ,试计算：（1） 保护4 的过电流定值；（2） 保护4的过电流定值不变,保护1所在元件故障被切除,当返回系数reK 低于何值时会造成保护4误动（3） re K =时,保护4的灵敏系数sen K =,当re K =时保护4 的灵敏系数降低到多少 图2-4 系统示意图解：过电流保护4 的最大负荷电流为 4.max I =400+500+550=1450A保护4的过电流定值为 .4 4.max ss rel set re K K II K =ⅢⅢ=时限为 4t Ⅲ=max 1t Ⅲ,2t Ⅲ,3t Ⅲ+t ∆=2保护21 切除故障后,流过保护4 的最大负荷电流4.max 'I =500+550=1050A= ,在考虑电动机的自启动出现的最大保护电流 .max ss I =ss K 4.max'I =×=,这个电流必须小于保护4 的返回电流,否则以后保护4 将误切除;相应的要求.max ss I ≤re I =.4re set K I Ⅲ=re K ,从而re K ＞,re K ＞1.3652.55=;当返回系数低于时,会造成保护误动; 3保护4的灵敏系数..min .4.4k B sen set I K I =Ⅲ=..min 4.max k B rerel ss I K K K I Ⅲ,.4sen K 与re K 成正比,当re K 下降时灵敏系数下降,sen K =0.73.20.85⨯=;在中性点非直接接地系统中,当两条上下、级线路安装相间短路的电流保护时,上级线路装在A、C相商,二下级线路装在A、B 相上,有何优缺点当两条线路并列时,这种安装方式有何优缺点以上串、并两种线路,若采用三相星形接线,有何不足答：在中性点非直接接地系统中,允许单相接地时继续短时运行,在不同线路不同相别的两点接地形成两相短路时,可以只切除一条故障线路,另一条线路继续运行;不考虑同相的故障,两线路故障组合共有以下六种方式：1A、2B 、1A、2C、1B、2A、1B、2C、1C、2A、1C、2B;当两条上、下级线路安装相间短路电流保护时,上级线路装在A、C相商,而下级装在A、B相上时,将在1A、2B 、1B、2A、1C、2A和1C、2B四种情况下由下级线路保护切除故障,即下级线路切除故障的几率为2/3;当故障为1A、2C时,将会由上级线路保护切除故障；而当故障为1B、2C时,两条线路均不会切除故障,出现保护拒动的严重情况;两条线路并列时,若两条线路保护动作的延时一样,则在1A、2B 、1C、2A 和1C、2B三种情况下,两条线路被同时切除；而在1A、2C故障下,只能切除线路1；在1B、2A故障下,只能切除线路2；在1B、2C故障下,两条线路均不会切除,即保护拒动;若保护采用三相星形接线时,需要三个电流互感器和四根二次电缆,相对来讲是复杂不经济的;两条线路并列时,若发生不同相别的接地短路时,两套保护均启动,不必要切除两条线路的机会就比较多;在双侧电源供电的网络中,方向性电流保护利用了短路时电气量的什么特征解决了仅利用电流幅值特征不能解决的问题答：在双侧电源供电网络中,利用电流幅值特征不能保证保护动作的选择性;方向性电流保护利用短路时功率方向的特征,当短路功率由母线流向线路时表明故障点在线路方向上,是保护应该动作的方向,允许保护动作;反之,不允许保护动作;用短路时功率方向的特征解决了仅用电流幅值特征不能区分故障位置的问题,并且线路两侧的保护只需按照单电源的配合方式整定配合即可满足选择性;功率方向判别元件实质上是在判别什么为什么会存在“死区”什么时候要求它动作最灵敏答：功率方向判别元件实质是判别加入继电器的电压和电流之间的相位,并且根据一定关系cos+a是否大于0判别初短路功率的方向;为了进行相位比较,需要加入继电器的电压、电流信号有一定的幅值在数字式保护中进行相量计算、在模拟式保护中形成方波,且有最小的动作电压和电流要求;当短路点越靠近母线时电压越小,在电压小雨最小动作电压时,就出现了电压死区;在保护正方向发生最常见故障时,功率方向判别元件应该动作最灵敏; 当教材中途的功率方向判别元件用集成电路实现,分别画出sin(100)r r u U t π=, sin(10030)r r i I t π=+︒和sin(100)r r u U t π=,sin(10060)r r i I t π=-︒时,各输出电压随时间变化的波形；如果用数字式微机实现,写出你的算法,并校验上述两种情况下方向元件的动作情况;答：以内角α=30°为例,画出各点输出电压波形如图2-5所示;动作最灵敏条件arg 0j r rU e I α••=︒临界动作条件arg 90j r rU e I α••=︒图2-5 各点电压输出波形图可以看出,在内角α=30°时第一种情况下动作最灵敏,第二种情况元件处于临界动作状态;数字式实现时,动作的判据可以表示为 90arg90j r rU e I α••-︒≤≤︒;将第一种情况和第二种情况下的电压、电流带入该判据可以得到情况1 为动作最灵敏,而情况2 处于临界动作状态的结论;为了保证在正方向发生各种短路时功率判别元件都能动作,需要确定接线方式及内角,请给出90°接线方式正方向短路时内角的范围; 答：1正方向发生三相短路时,有0°<a<90°;2正方向发生两相短路,当短路点位于保护安装处附近,短路阻抗d Z ＜s Z 时,0°<a<90°；当短路点远离保护安装处,且系统容量很大d Z ＞s Z 时,-30°<a<60°; 综合三相和各种两相短路的分析得出,当0°<<90°时,使方向继电器在一切故障情况下都能动作的条件应为30°<a<60°;对于90°接线方式、内角为30°的功率方向判别元件,在电力系统正常负荷电流功率因数在下,分析功率方向判别元件的动作情况;假定A 相的功率方向元件出口与B 相过电流元件出口串接,而不是“按相连接”,当反方向B 、C 两相短路时,会出现什么情况答：内角为30°的功率方向元件,最大灵敏角sen ϕ=-30°,则动作范围为-120≤dϕ≤-60°;由正常负荷电流的功率因数可以得到d ϕ==°,在动作范围内,根据。
电力系统继电保护课后习题解析答案全) -
电力系统继电保护课后习题答案1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。
当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。
如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。
1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。
1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。
测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。
逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。
执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。
1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。
继电保护课后习题答案
第1章习题和思考题1.简述继电保护的定义、任务。
答：定义：泛指继电保护技术和各种继电保护装置构成的继电保护系统，保护电力系统及其元件（发电机、变压器、输电线路等），使之免遭损害，称为继电保护任务：切除故障元件、反映不正常运行状态（跳闸并发信）即当电力系统发生故障或异常工况时，在可能实现的最短时间和最小区域内，自动将故障设备从系统中切除，或发出信号由值班人员消除异常工况根源，以减轻或避免设备的损坏和对相邻地区供电的影响。
2.保护的“四性”指的是什么？具体如何解释？答：是指可靠性、选择性、速动性、灵敏性。
可靠性是指在给定条件下的给定时间间隔内，保护能完成所需功能的概率。
保护的安全性是指在给定条件下的给定时间间隔内，保证不误动的概率。
保护的可信赖性是指在给定条件下的给定时间间隔内，保证不拒动的概率。
选择性是指保护检出电力系统故障区和/或故障相的能力。
即故障时能够尽可能的缩小电力系统被停电的范围，只将故障部分从系统中切除，最大限度的保证系统中无故障部分仍然可以安全运行。
速动性是指保护尽可能快的切除故障的能力。
灵敏性是指保护对于其保护范围内发生故障或者不正常运行状态的反应能力3.继电保护装置一般由哪几部分组成？答：继电保护装置由测量部分、逻辑部分、执行部分组成4.有人说电力系统继电保护就是指电力系统继电保护装置，这种说法对吗？答：这种说法不对。
电力系统继电保护泛指继电保护技术和由各种继电保护装置构成的继电保护系统。
继电保护装置可定义为在电力系统发生故障或不正常工作状态时，动作于断路器跳闸或发出告警信号的一种安全自动装置。
与继电保护相关的技术主要包含涉及继电保护装置本身的原理设计、配置与整定、调试等技术。
继电保护装置本身需要通过电流互感器、电压互感器采集电流量、电压量信息，并与断路器配合，实现跳闸。
因此，继电保护装置本身只是继电保护系统的一个重要组成部分，其它相关设备以及相互之间的联系对于机电保护系统也至关重要。
继电保护课后题答案
第1章习题和思考题1.简述继电保护的定义、任务。
答：定义：泛指继电保护技术和各种继电保护装置构成的继电保护系统，保护电力系统及其元件（发电机、变压器、输电线路等），使之免遭损害，称为继电保护任务：切除故障元件、反映不正常运行状态（跳闸并发信）即当电力系统发生故障或异常工况时，在可能实现的最短时间和最小区域，自动将故障设备从系统中切除，或发出信号由值班人员消除异常工况根源，以减轻或避免设备的损坏和对相邻地区供电的影响。
2.保护的“四性”指的是什么？具体如何解释？答：是指可靠性、选择性、速动性、灵敏性。
可靠性是指在给定条件下的给定时间间隔，保护能完成所需功能的概率。
保护的安全性是指在给定条件下的给定时间间隔，保证不误动的概率。
保护的可信赖性是指在给定条件下的给定时间间隔，保证不拒动的概率。
选择性是指保护检出电力系统故障区和/或故障相的能力。
即故障时能够尽可能的缩小电力系统被停电的围，只将故障部分从系统中切除，最大限度的保证系统中无故障部分仍然可以安全运行。
速动性是指保护尽可能快的切除故障的能力。
灵敏性是指保护对于其保护围发生故障或者不正常运行状态的反应能力3.继电保护装置一般由哪几部分组成？答：继电保护装置由测量部分、逻辑部分、执行部分组成4.有人说电力系统继电保护就是指电力系统继电保护装置，这种说法对吗？答：这种说法不对。
电力系统继电保护泛指继电保护技术和由各种继电保护装置构成的继电保护系统。
继电保护装置可定义为在电力系统发生故障或不正常工作状态时，动作于断路器跳闸或发出告警信号的一种安全自动装置。
与继电保护相关的技术主要包含涉及继电保护装置本身的原理设计、配置与整定、调试等技术。
继电保护装置本身需要通过电流互感器、电压互感器采集电流量、电压量信息，并与断路器配合，实现跳闸。
因此，继电保护装置本身只是继电保护系统的一个重要组成部分，其它相关设备以及相互之间的联系对于机电保护系统也至关重要。
5.继电保护为什么要进行整定？答：因为电力线路的长度，负荷情况、线路电压、供电形势都是有所不同的。
电力系统继电保护课后习题解析答案(全) -
电力系统继电保护课后习题答案1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。
当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，假设没有完善的继电保护系统将故障快速切除，那么会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。
如果电力系统没有配备完善的继电保护系统，那么当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进展合理的处理。
1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反响电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障局部与电网的其他局部隔离。
1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比拟、逻辑判断和执行输出三个局部完成预定的保护功能。
测量比拟环节是册来那个被保护电器元件的物理参量，并与给定的值进展比拟，根据比拟的结果，给出“是〞、“非〞、“0〞或“1〞性质的一组逻辑信号，从而判别保护装置是否应该启动。
逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。
执行输出环节是根据逻辑局部传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。
1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。
继电保护课后题答案
1. 什么是继电器的返回系数？返回系数都是小于1的吗？提高返回系数？P12答：返回系数=返回电流/动作电流；过电流继电器的返回系数恒小于1。
减小摩擦转矩，减小转动部分的重量，减小剩余转矩。
2. 试述对继电保护的四个基本要求的内容。
P4-P5答：（除了知道保护四性及其含义，更应该能够理解并运用，如懂得对某故障对某保护引起的保护起动、返回或动作进行四性的评价。
）1) 选择性：电力系统有故障时，应有距离故障最近的保护装置动作，仅将故障元件从电力系统中切除，是停电范围尽量缩小。
2) 速动性：快速切除故障可以提高电力系统并联运行的稳定性。
3) 灵敏性：指对于其保护范围内发生任何故障活不正常状态的反应能力。
4) 可靠性：是指在规定的保护范围内发生了属于它应该动作的故障时，它不应该拒绝动作，而在其他不属于它应该动作的情况下，则不应该误动作。
3. 瞬时速断的整定点在哪？为保证选择性，保护装置的起动电流应按躲开下一条线路出口处（如D2点即B 变电所）短路时，通过保护的最大短路电流（最大运行方式下的三相短路电流）来整定。
即)3(max 2mav B d k D d dz I K I I ••••=>4. 定时限的动作时间级差主要考虑拿下因素？应包括故障线路断路器的跳闸时间1QF t ,故障线路保护1时间继电器的实际动作时间比整定值延迟1.t t 才能动作，保护2时间继电器可能比整定的时间提早2.t t 动作，还应包括测量元件延迟返回的惯性时间2.in t ，在增加一个裕度时间r t 。
△t=1QF t +1.t t +2.t t +2.in t 。
5. 定时限Ⅱ段和定时限Ⅰ段的配合点在何处？6. 在过电流保护段的整定公式中都应有哪些系数？1）整定值计算的原则：电动机的自起动电流大于其正常运行的电流，引入一个自起动系数MsK 来表示自起动时最大电流max .Ms I 与正常运行时最大负荷电流m ax .L I 之比。
电力系统继电保护课后习题解析答案(全)
电力系统继电保护课后习题答案1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。
当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。
如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。
1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。
1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。
测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。
逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。
执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。
1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。
继电保护(第二版,张宝会,中国电力出版社)课后答案
继电保护（第二版，张宝会，中国电力出版社）课后答案电力系统继电保护课后习题答案1绪论1.1电力系统如果没搭载健全的继电保护系统，想象一下可以发生什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。
当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。
如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。
1.2继电保护装置在电力系统中所起至的促进作用就是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。
1.3继电保护装置通过哪些主要环节顺利完成原订的维护功能,各环节的促进作用就是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。
测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。
逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。
执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。
1.4依据电力元件正常工作、不正常工作和短路状态下的电气量激活差异，已经形成哪些原理的维护，这些维护仅靠维护T5800定值能求出来维护范围内任一点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。
继电保护课后习题参考答案
第一章1、继电保护在电力系统中的任务是什么?答：（1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障部分迅速恢复正常运行；（2）反应电气元件的不正常运行状态，并根据运行维护条件，而动作于发出信号、减负荷或跳闸。
2、什么是故障、异常运行和事故？短路故障有那些类型？相间故障和接地故障在故障分量上有何区别？对称故障与不对称故障在故障分量上有何区别？答：电力系统中电气元件的正常工作遭到破坏，但没有发生故障，这种情况下属于不正常运行状态。
事故，就是指系统或其中一部分的工作遭到破坏，并造成对用户少送电或电能质量变坏到不能容许的地步，甚至造成人身伤亡和电气设备的损坏。
相间故障无零序分量。
对称故障只有正序分量。
3、什么是主保护、后备保护？什么是近后备保护、远后备保护？在什么情况下依靠近后备保护切除故障？在什么情况下依靠远后备保护切除故障？答：当本元件的主保护拒绝动作时，由本元件的另一套保护作为后备保护，由于这种后备作用是在主保护安装处实现，因此，称之为近后备保护。
在远处实现对相邻元件的后备保护，称为远后备保护。
4、简述继电保护的基本原理和构成方式。
答：基本原理：1、过电流保护2、低电压保护3、距离保护4、方向保护5、差动原理的保护6、瓦斯保护7、过热保护等。
构成方式：1、测量部分2、逻辑部分3、执行部分5、什么是电力系统继电保护装置?答：继电保护装置，就是指能反应电力系统中元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种装置。
6、电力系统对继电保护的基本要求是什么?答：1、选择性：继电保护动作的选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。
2、速动性：在发生故障时，力求保护装置能迅速动作切除故障，以提高电力系统并联运行的稳定性，减少用户在电压降低的情况下工作的时间，以及缩小故障元件的损坏程度。
继电保护书本课后答案(部分)
For personal use only in study and research; not for commercial useP123.什么是主保护、后备保护？什么是近后备保护、远后备保护？在什么情况下依靠近后备保护切除故障？在什么情况下依靠远后备保护切除故障？答：主保护是指被保护元件内部发生的各种短路故障时，能满足系统稳定及设备安全要求的、有选择地切除被保护设备或线路故障的保护。
后备保护是指当主保护或断路器拒绝动作时，用以将故障切除的保护。
后备保护可分为远后备和近后备保护。
远后备是指主保护或断路器拒绝时，由相邻元件的保护部分实现的后备；近后备是指当主保护拒绝动作时，由本元件的另一套保护来实现的后备，当断路器拒绝动作时，由断路器失灵保护实现后备。
6.电力系统对继电保护的基本要求是什么?答：1、选择性：继电保护动作的选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。
2、速动性：在发生故障时，力求保护装置能迅速动作切除故障，以提高电力系统并联运行的稳定性，减少用户在电压降低的情况下工作的时间，以及缩小故障元件的损坏程度。
3、灵敏性：继电保护的灵敏性，是指对于其保护范围内发生故障或不正常运行状态的反应能力。
4、可靠性：保护装置的可靠性是指在该保护装置规定的保护范围内发生了他应该动作的故障时，他不应该拒绝动作，而在任何其他该保护不该动作的情况下，则不应该误动作。
P591.何谓三段式电流保护？其各段是如何保证动作选择性的？试述各段的工作原理、整定原则和整定计算方法、灵敏性校验方法和要求以及原理接线图的特点。
画出三段式电流保护各段的保护范围和时限配合特性图。
答：三段式电流保护有电流速断保护，限时电流速断和定时限过电流保护。
电流速断是按照躲开某一点的最大短路电流来整定，限时速断是按照躲开前方各相邻元件电流速断保护的动作电流整定，而过电流保护则是按照躲开最大负荷电流来整定。
电力系统继电保护课后习题解析答案全) -
电力系统继电保护课后习题答案1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。
当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。
如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。
1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。
1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。
测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。
逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。
执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。
1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。
继电保护课后习题及答案
1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。
当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。
如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。
1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。
1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。
单靠保护增大值不能切除保护范围内任意点的故障，因为当故障发生在本线路末端与下级线路的首端出口时，本线路首端的电气量差别不大。
所以，为了保证本线路短路时能快速切除而下级线路短路时不动作，这种单靠整定值得保护只能保护线路的一部分。
1.5依据电力元件两端电气量在正常工作和短路状态下的差异，可以构成哪些原理的保护？答：利用电力元件两端电流的差别，可以构成电流差动保护；利用电力元件两端电流相位的差别可以构成电流相位差动保护；利两侧功率方向的差别，可以构成纵联方向比较式保护；利用两侧测量阻抗的大小和方向的差别，可以构成纵联距离保护。
继电保护第4章课后习题参考答案
继电保护第4章课后习题参考答案4.7 图4—30所⽰系统，线路全部配置闭锁式⽅向⽐较纵联保护，分析在K点短路时各端保护⽅向元件的动作情况，各线路保护的⼯作过程及结果。
答：当短路发⽣在B—C线路的K处时，保护2、5的功率⽅向为负，闭锁信号持续存在，线路A—B上保护1、2被保护2的闭锁信号闭锁，线路A—B两侧均不跳闸；保护5的闭锁信号将C—D线路上保护5、6闭锁，⾮故障线路保护不跳闸。
故障线路B—C上保护3、4功率⽅向全为正，均停发闭锁信号，它们判定有正⽅向故障且没有收到闭锁信号，所以会⽴即动作跳闸，线路B—C被切除。
答：根据闭锁式⽅向纵联保护，功率⽅向为负的⼀侧发闭锁信号，跳闸条件是本端保护元件动作，同时⽆闭锁信号。
1保护本端元件动作，但有闭锁信号，故不动作；2保护本端元件不动作，收到本端闭锁信号，故不动作；3保护本端元件动作，⽆闭锁信号，故动作；4保护本端元件动作，⽆闭锁信号，故动作；5保护本端元件不动作，收到本端闭锁信号，故不动作；6保护本端元件动作，但有闭锁信号，故不动作。
4.10 图4—30所⽰系统，线路全部配置闭锁式⽅向⽐较纵联保护，在K点短路时，若A—B和B—C线路通道同时故障，保护将会出现何种情况？靠什么保护动作切除故障？答：在图4—30所⽰系统中K点短路时，保护2、5的功率⽅向为负，其余保护的功率⽅向全为正。
3、4之间停发闭锁信号，5处保护向6处发闭锁信号，2处保护向1处发闭锁信号。
由于3、4停发闭锁信号且功率⽅向为正，满⾜跳闸条件，因此B—C通道的故障将不会阻⽌保护3、4的跳闸，这正是采⽤闭锁式保护的优点。
C—D通道正常，其线路上保护5发出的闭锁信号将保护6闭锁，⾮故障线路C—D上保护不跳闸。
2处保护判定为反⽅向不满⾜跳闸条件，并且发闭锁信号，由于A—B通道故障，2处保护发出的闭锁信号可能⽆法传到1处，⽽保护1功率⽅向为正，将会导致1处的保护误动作；不过⾮故障线路的载波通道故障率远远低于故障线路，这也是⼴泛采⽤闭锁式载波纵联保护的原因。
电力系统继电保护课后习题解析答案(全)
电力系统继电保护课后习题答案1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。
当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。
如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。
1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。
1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。
测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。
逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。
执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。
1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章：在图1-1中，各断路器处均装有继电保护装置P1～P7。
试回答下列问题： （1） 当k1点短路时，根据选择性要求应由哪个保护动作并跳开哪个断路器？如果6QF 因失灵而拒动，保护又将如何动作?（2） 当k2点短路时，根据选择性要求应由哪些保护动作并跳开哪几个断路器？如果此时保护3拒动或3QF 拒跳，但保护P1动作并跳开1QF ，问此种动作是否有选择性？如果拒动的断路器为2QF ，对保护P1的动作又应该如何评价？图1-1网络图答：（1）当k1点短路时，根据选择性要求保护P6动作应跳开6QF ，如果6QF 拒动，由近后备保护P3、P5动作跳开3QF 、5QF ，或由远后备保护P2、P4的动作跳开2QF 、4QF 。
（2）当k2点短路时，根据选择性要求应由保护P2、P3动作跳开2QF 、3QF ，如3QF 拒动，保护1动作并跳开1QF ，则保护P1为无选择性动作，此时应由保护P5或保护P4动作，跳开5QF 或4QF 。
如果是2QF 拒动，则保护P1动作跳开1QF 具有选择性。
第二章:1. 1. 电流互感器的极性是如何确定的？常用的接线方式有哪几种？答：（1）电流互感器TA 采用减极性标示方法，其一次绕组L1－L2和二次绕组K1－K2引出端子极性标注如图2-1（a ）所示，其中L1和K1，L2和K2分别为同极性端。
如果TA 的端子标志不清楚，可用图2-1（b ）所示接线测定判定出同极性端，如果用图2-1（b ）中实线接法U =1U －2U ，则电压表U 所接测定判断出同极性端，如虚线接法，则U =1U +2U ，电压表U 所接两个端子为异极性端。
（2）电流互感器TA 常用的接线方式有完全星形接线、不完全星形（两相V 形）接线、两相电流差接线和一相式接线。
2.电流互感器的10%误差曲线有何用途？怎样进行10%误差校验？答：电流互感器额定变比TA K 为常数，其一次电流1I 与二次电流2I ，在铁芯不饱和时有2I =TA K I 1的线性关系，如图2-2（a ）中直线1所示。
但当铁芯饱和时，2I 与1I 不再保持线性关系，如图2-2（a ）中曲线2表示。
继电保护要求在TA 一次电流1I 等于最大短路电流时，其变化误差要小于或等于10%，因此可在图2-2（a ）中找到一个电流)(101m I b ⋅自b I ⋅1点做垂线与直线1和曲线2分别交于B 、A 点，且BA =0.1)(111TA K I I I =''。
如果TA 一次电流b I I ⋅≤11，则TA 变比误差就不会超过10%。
由于TA 变比误差与其二次负荷阻抗有关，为便于计算，制造厂对每种TA 都提供了在10m 下允许的二次负荷al Z ，曲线)(m 10al Z f =就称为TA 的10%误差曲线，用10%误差曲线也可方便的求出TA 在满足误差不超过10%的最大允许负荷阻抗。
如图2-2（b ）所示，已知1-10m 后，可以从曲线上查出允许负荷阻抗1al Z ⋅大于实际负荷阻抗L Z 则误差满足要求。
3.电流互感器的准确度有几级？和二次负荷有什么关系？答：电流互感器准确度级有0.2、1.0、3.0、10、B 级，由于TA 误差与二次负荷有关，故同一台TA 在使用不同准确度级时有不同的额定容量，或者说带负荷越大，其准确度级越低。
4.电流互感器在运行中为什么要严防二次侧开路？电压互感器在运行中为什么要严防二次侧短路？答：（1）TA 正常运行时，二次电流产生的磁通势起去磁作用，励磁电流很小，铁芯中总磁通很小，二次绕组感应电动势不超过几十伏，如果二次侧开路，二次电流的去磁作用消失，其一次电流完全转变为励磁电流，引起铁芯内磁通剧增，铁芯处于高度饱和状态，加之二次绕组匝数很多，根据电磁感应定律可知二次绕组两端产生很高电压，可达数千伏。
不但要损坏二次绕组绝缘，而且将严重危及人身安全。
再者由于铁芯中磁通密度剧增，使铁芯损耗加大，严重发热，甚至烧坏绝缘。
因此TA 二次绕组不允许开路，故在TA 二次回路中不能装设熔断器，二次回路一般不进行切换，若要切换应先将二次绕组短接。
（2）电压互感器是一个内阻极小的电压源，正常时负荷阻抗很大，相当于开路状态，二次侧仅有很小负荷电流，当二次侧短路时，负荷阻抗为零，将产生很大短路电流，将电压互感器烧坏，因此，TV 二次侧不允许短路。
5.电流互感器二次绕组的接线有哪几种方式？答：TA 二次绕组接线方式有：①完全星形接线；②不完全星形接线；③两相电流差接线；④三角形接线；⑤一相用两只电流互感器串联或并联接线。
6.某一电流互感器的变比为600/5。
其一次侧通过三相短路电流5160A ，如测得该电流互感器某一点的伏安特性为2U =150V ，N I =3A ，试问二次接入3Ω负荷阻抗（包括电流互感器二次漏抗及电缆电阻）时，变比误差能否超过10%？答：TA 等值电路如图2-3所示，已知TA 励磁电流N I =3A ，2U =150V ，故障电流折算到TA 二次侧为A K I TA 431205160I 11===' 又 Ω=3Z L ，V Z I I L N 1203)343()(U 12=⨯-=-'='，而实际伏安特性V 150U 2=，N I =3A ，现在V 120U 2='﹤V 150U 2=，N I '﹤3A 。
现在N I '按3A 计算则A I I I N 4034312=-='-'=。
此时变比误差%98.6%1004340-43I%=⨯=∆﹤10%合格。
图2-3 TV 等值电路图7.何谓电流互感器零序电流接线？答：用三只同型号相同变比的TA 二次绕组同极性端子连接后再接入零序电流继电器KAZ ，如图2-4所示，则流入继电器中电流为[])(131)()(I 0r mCmB mA TATA TA mC mB mA C B A c b a I I I K K I K I I I I I I I I I ++-=++-++=++=当三相对称时，0I =0，即0I A =++CB I I ，则r I 为unbmC mB mA TAI I I I K -=++-=)(1I r 式中unb I为不平衡电流是由三个TA 励磁特性不同引起的。
当发生单相接地或两相接地短路故障时，可获得零序电流，因此这种接线也成为零序电流滤过器的接线。
图2-4用三个TA 构成零序电流滤过器8.用向量图分析负序电压过滤器通入正序电压时输出电压大小。
（113X R =、2231X R =）答：9.用向量图分析负序电流过滤器通入正序电流时输出电压大小。
（K n R l 3=）答：由以上分析可知：)3()(11111K n RI I I jK R I n U lA CB A l mni-=--=∙∙∙∙∙=0由以上分析可知：∙∙∙∙∙∙=+=--=222222)3()(1A ll A C B A l mniI n R K n R I I I jK R I n U第三章:1.比较电流电压保护第Ⅰ、Ⅱ、Ⅲ段的灵敏系数，哪一段保护的灵敏系数最高和保护范围最长？为什么？答：电流电压保护第Ⅰ段保护即无时限电流速断保护，其灵敏系数随运行方式变化而变化，灵敏系数和保护范围最小。
第Ⅱ段保护即带时限电流速断保护，其灵敏性有所提高，保护范围延伸到下级线路一部分，但当相邻线路阻抗很小时，其灵敏系数也可能达不到要求。
第Ⅲ段保护即定时限过电流保护，其灵敏系数一般较高，可以保护本级线路全长，并作为相邻线路的远后备保护。
2.相间短路电流、电压保护中第Ⅰ、Ⅱ、Ⅲ段各有什么办法提高其灵敏系数？为什么可以提高灵敏系数？答：相间短路电流保护第Ⅰ段无时限电流速断的灵敏系数受系统运行方式影响很大，运行方式变化大，则灵敏系数可能不满足要求。
可采用第Ⅱ段带时限电流速断保护提高其灵敏系数，但是当相邻线路阻抗很小时，灵敏系数也可能不满足要求。
可采用电流电压连锁速断保护提高其灵敏系数，但是当运行方式改变较大时，灵敏系数也要减小。
第Ⅲ段过电流保护的灵敏系数一般能够满足要求，但是在长距离、重负荷的输电线路上往往不能满足要求。
3.如图3-1所示电网中，线路WL1与WL2均装有三段式电流保护，当在线路WL2的首端k 点短路时，都有哪些保护启动和动作，跳开哪个断路器？答：在WL2首端k2点发生短路，三段过流保护都启动，只有保护2动作，跳开2QF 。
图3-1 网络图4.电流保护采用两相三继电器接线时，若将C 相电流互感器极性接反，如图3-2（a ）所示，试分析三相短路及A 、C 两相短路时继电器1KA 、2KA 、3KA 中电流的大小。
答：两相三继电器接线在C 相TA 极性接反时，发生三相短路时和A 、C 两相短路时电流分布如图3-2和图3-3所示。
(1)三相短路时从图3-2（a ）中可知电流继电器1KA 和2KA 通过电流互感器二次侧相电流值，而3KA 中通过电流为相电流值的3倍。
(2)A 、C 两相短路时（如图3-3所示），1KA 、2KA 通过电流互感器二次侧相电流值，而3KA 中通过电流为c a I I +，由于a c I I -=，所以ca I I +=0，即3KA 中通过电流为零。
图3-2电流互感器TA接线及电流分布(a)三相短路时的电流分布;(b)电流向量图图3-3TA接线及AC两相短路时电流分布(a)两相短路时的电流分布;(b)电流向量图6.如图电网，已知保护1采用限时电流速断保护，保护2采用电流速断保护，且Z DZ2=0.8Z BC；试计算保护1整定计算所用的最小分支系数K fzmin和最大分支系数K fzmax。
答：K fzmin =1.2*14/(14+14)=0.6 K fzmax=17.如图电网，已知保护1采用限时电流速断保护和定时限过电流保护，保护2采用电流速断保护，且Z DZ2=0.8Z BC；试计算保护1整定计算所用的最小分支系数K fzmin和最大分支系数K fzmax。
答：Kfzmin =(1.2x18)/(18+18)=0.6 Kfzmax=18.保护1拟定采用限时电流速断保护，设K k′=1.25；K k″=1.1；试计算该保护的动作电流、动作时间、并校验保护的灵敏度。
答：IⅡDZ=1.1*1.25*310=426.3A K L=690/426.3=1.62>1.3 动作时间取0.5S。
9.保护1拟定采用定时限过电流保护，设K k=1.2 K zq=1.5 K h=0.85；保护2定时限过电流保护动作时间为2.5秒；流过保护1的最大负荷电流为90A；试计算保护1的动作电流、动作时间、并校验保护的灵敏度。
答：IⅡI DZ=1.2*1.5*90/0.85=190.6AK L=690/190.6=3.62>1.5K L=300/190.6=1.57>1.2tⅡ=2.5+0.5=3S10.保护1拟定采用定时限过电流保护，设K k=1.2 K zq=1.5 K h=0.85；保护2和3定时限过电流保护动作时间分别为2秒和2.5秒；流过保护1的最大负荷电流为151A；试计算保护1的动作电流、动作时间、并校验保护的灵敏度。
