三叶罗茨鼓风机的工作原理以及安装要求
罗茨风机改造方案

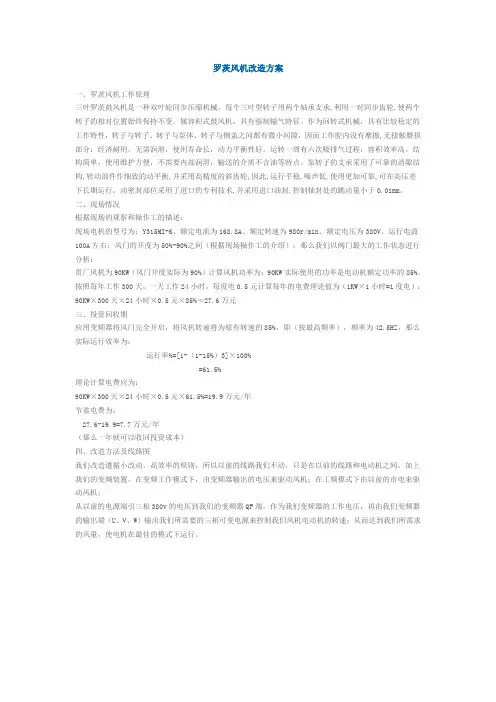

罗茨风机改造方案一、罗茨风机工作原理三叶罗茨鼓风机是一种双叶轮同步压缩机械，每个三叶型转子用两个轴承支承,利用一对同步齿轮,使两个转子的相对位置始终保持不变。
属容积式鼓风机，具有强制输气特征。
作为回转式机械，具有比较稳定的工作特性，转子与转子、转子与泵体、转子与侧盖之间都有微小间隙，因而工作腔内没有摩擦,无接触磨损部分；经济耐用，无需润滑，使用寿命长，动力平衡性好。
运转一周有六次吸排气过程，容积效率高。
结构简单，使用维护方便，不需要内部润滑，输送的介质不含油等特点。
泵转子的支承采用了可靠的消隙结构,转动部件作细致的动平衡,并采用高精度的斜齿轮,因此,运行平稳,噪声低,使用更加可靠,可在高压差下长期运行。
动密封部位采用了进口的专利技术,并采用进口油封,控制轴封处的跳动量小于0.01mm。
二、现场情况根据现场的观察和操作工的描述：现场电机的型号为：Y315MI-6、额定电流为168.8A、额定转速为980r/min、额定电压为380V、运行电流100A左右；风门的开度为50%-90%之间（根据现场操作工的介绍）；那么我们以阀门最大的工作状态进行分析：贵厂风机为90KW（风门开度实际为90%）计算风机功率为：90KW实际使用的功率是电动机额定功率的85%。
按照每年工作300天，一天工作24小时，每度电0.5元计算每年的电费理论值为（1KW×1小时=1度电）：90KW×300天×24小时×0.5元×85%≈27.6万元三、投资回收期应用变频器将风门完全开启，将风机转速将为原有转速的85%，即（按最高频率），频率为42.5HZ，那么实际运行效率为：运行率%=[1-（1-15%）3]×100%=61.5%理论计算电费应为：90KW×300天×24小时×0.5元×61.5%=19.9万元/年节省电费为：27.6-19.9=7.7万元/年（那么一年就可以收回投资成本）四、改造方法及线路图我们改造遵循小改动，高效率的原则；所以以前的线路我们不动，只是在以前的线路和电动机之间，加上我们的变频装置，在变频工作模式下，由变频器输出的电压来驱动风机；在工频模式下由以前的市电来驱动风机；从以前的电源端引三相380v的电压到我们的变频器QF端，作为我们变频器的工作电压，再由我们变频器的输出端（U、V、W）输出我们所需要的三相可变电源来控制我们风机电动机的转速；从而达到我们所需求的风量，使电机在最佳的模式下运行。
罗茨风机原理及特征简述
罗茨风机原理及特征简述目录：一、罗茨风机的工作原理二、罗茨风机的操作特征三、产品特点咱们都知道的罗茨风机为容积式风机，输送的风量与转数成比例。
就比如说，三叶罗茨风机，它由于与二叶型相比，气体脉动变少，负荷变化小，机械强度高，噪声低，振动也小。
因而可以高速化，不需要内部润滑，而且结构简单，运转平稳，性能稳定，适应多种用途，已运用于广泛的领域。
一、罗茨风机的工作原理罗茨风机为容积式风机，输送的风量与转数成比例，是利用两个叶形转子在气缸内作相对运动来压缩和输送气体的回转压缩机。
这种压缩机靠转子轴端的同步齿轮使两转子保持啮合。
转子上每一凹入的曲面部分与气缸内壁组成工作容积，在转子回转过程中从吸气口带走气体，当移到排气口附近与排气口相连通的瞬时，因有较高压力的气体回流，这时工作容积中的压力突然升高，然后将气体输送到排气通道。
两转子依次交替工作。
两转子互不接触，它们之间靠严密控制的间隙实现密封，故排出的气体不受润滑油污染。
这种鼓风机结构简单，制造方便，适用于低压力场合的气体输送和加压，也可用作真空泵。
由于周期性的吸、排气和瞬时等容压缩造成气流速度和压力的脉动，因而会产生较大的气体动力噪声。
三叶型叶轮每转动一次由 2 个叶轮进行3 次吸、排气。
与二叶型相比，气体脉动性小，振动也小，噪声低。
风机 2 根轴上的叶轮与椭圆形壳体内孔面，叶轮端面和风机前后端盖之间及风机叶轮之间者始终保持微小的间隙，在同步齿轮的带动下风从风机进风口沿壳体内壁输送到排出的一侧。
风机内腔不需要润滑油，结构简单，运转平稳，性能稳定，适应多种用途，已运用于广泛的领域。
此外，转子之间和转子与气缸之间的间隙会造成气体泄漏，从而使效率降低。
文章来源于。
二、罗茨风机的操作特征1、由于采用了三叶转轮及带螺旋线型的箱体，所以风机的噪声的振动很小。
2、叶轮和轴为整体结构，且叶轮无磨损，风机性能持久不变，可以长期连续运转。
3、高速高效率，且结构非常紧凑。
4、结构简单，由于采用了特殊轴承，具有超群的耐久性，使用寿命比国内风机长，且维修管理也方便。
GRB安装操作维护手册
18
图一为GRB-80的本体结构简图，其它各机型结构类似。
名称
V型油封 轴承 齿轮
止动垫圈 止动螺帽
齿轮箱 加油栓塞 润滑油面计 泄油栓塞
材质
Viton SUJ2 20CrMnTi Q235
45 HT250
45 组合件
45
3
三维仿真图
4
9
12
序号 名称
1
机体
4
甩油片
6
骨架油封
8
主动叶轮
9
被动叶轮
10
GRB-200 620 530 30 940 194 2374 160 370 1300 650 310 580 250 190 1644 28 295 8-Ø22 6-M20x300
GRB-250 680 605 30 940 216 2579 160 392 1300 650 270 490 250 230 1748 28 350 12-Ø22 6-M20x300
5
鼓风机外形尺寸、安装基础 （配用立式出口消音器）
膨胀螺栓固定
出风口中心线
预留地脚螺栓孔（尺寸按不同机型定） 鼓风机中心线
Q E
A
B
P
N
M
K
H
n-Ød1
GSD
100
＞50 D
Q E
＞50 D
JG h
Ød
n-k’
＞50
＞50 T
＞50 S
U R
P n-k
N M
＞50 L
图三
单位：(mm)
型号 A B D E G H h J K M N P Q R S T U Ød n-Ød1
GRB三叶罗茨鼓风机
三叶罗茨鼓风机的工作原理
三叶罗茨鼓风机的工作原理1. 什么是三叶罗茨鼓风机？嘿，大家好！今天咱们聊聊三叶罗茨鼓风机。
这个名字听起来就像是某个科幻电影里的外星科技，但其实它就是个大伙儿在工业里常用的小帮手。
它的工作原理简单来说就是“把空气吸进来，再吹出去”，就像我们在游泳时把水从鼻子里喷出来一样。
不过，别看它的工作原理简单，实际上可是个技术活儿哦！1.1 结构揭秘先说说它的结构。
三叶罗茨鼓风机的心脏部分就是那三片像扇子一样的叶片。
想象一下，三片叶子在一个圆筒里舞动，就像在跳舞一样。
这些叶片是如何配合的呢？它们互相不碰、但又相互依赖，简直就像好朋友一样。
在它们的舞动下，空气被吸进来，然后再通过出口“嗖”地一下吹出去，真是潇洒极了。
1.2 工作过程说到工作过程，咱们可以把它分成几个步骤。
首先，鼓风机的入口处会吸入空气，就像大口吃下好吃的饭。
然后，这些叶片开始转动，空气在里面被压缩，就像把气球吹得越来越大一样。
接着，空气从出口喷射出去，压力也随之增加。
这一系列的过程，就像打鼓一样，节奏鲜明，鼓点清晰，真的很有意思！2. 三叶罗茨鼓风机的特点接下来，咱们聊聊这位小帮手的优点。
首先，它的结构简单，维护起来就像给家里的电器清理灰尘一样方便。
其次，它的效率高，噪音低，工作时几乎没有什么响声。
就算你在旁边聊天，也不会被它的声音打扰，真是个守口如瓶的家伙！2.1 应用范围三叶罗茨鼓风机的应用范围可广泛了！从化工、冶金，到食品、环保，简直是无处不在。
就像那句老话说的，“无处不在的朋友”，它在工业界的地位可是举足轻重。
比如，在水处理厂里，它负责将空气送入水中，帮助水里的生物生存，让我们的水变得更加干净。
2.2 运行效率再说说运行效率。
你可能会想，这玩意儿运行起来会不会很费电呢？其实啊，三叶罗茨鼓风机在设计上就考虑到了这一点，它的运行效率非常高。
很多时候，它的耗电量比其他类型的鼓风机低，简直就是“节能小能手”。
这对于企业来说，既省钱又环保，简直是双赢！3. 使用注意事项当然，任何事物都有两面性，三叶罗茨鼓风机也不例外。
SN系列三叶罗茨鼓风机(使用说明书)解读
目录一、前言 (1)二、技术参数 (2)三、结构与工作原理 (3)四、安装 (6)五、运行 (10)六、日常维护 (14)七、故障分析及排除方法 (17)八、运输与储存 (19)九、易损件 (19)一、前言SN系列三叶罗茨鼓风机是我厂与法国Hibon公司合作生产的一种低能耗、低噪音的新产品。
其主机采用法国Hibon公司原装进口罗茨风机，附件按法国技术国内生产，整机性能达到原装进口技术水平。
Hibon公司有一百多年生产历史，产品质量稳定，产品远销世界各国。
产品广泛应用于水处理、气力输送、化工业、石化工业、制药业、食品加工业、水泥制造业、冶金业、能源生产业、造纸业…….等。
三叶罗茨鼓风机的特点★主机采用复合线型叶轮，与渐开线型相比，啮合更加完美，所以泄漏少，效率高。
★三叶型把气腔分成多个容积单元，明显改善气流的脉冲频率和强度，进、排气过程更趋平缓，有效地降低了气动噪音。
★进、出口采用独特的DamPer 阻尼系统，引导进口气体连续进入吸气腔，高压气体平缓地回流到低压吸气腔，大幅度地削减气流冲击噪音。
★强制送风。
当升压变化时，流量变化很小。
★输送介质不受油污染，不产生油烟雾所造成的空气污染。
★转子平衡精度高，振动小。
★结构紧凑，造型优美，便于安装及维护。
二、技术参数1.型号说明气缸容量代号，1-3 位数字，表示气缸工作容量，单位“升/转”叶型代号：两叶型无代号三叶型代号8安装方式：H：水平安装W：垂直安装系列代号：双级罗茨鼓风机加“T”单级罗茨鼓风机不加字母2.技术指标三、结构工作原理3.1 罗茨泵结构3.1 单级罗茨鼓风机结构14 256 37893.3 双级罗茨鼓风机3.4 工作原理罗茨鼓风机为容积式风机，，输送的风量与转数成正比。
三叶型转子每转动一次由2个转子进行3 次吸、排气。
其工作原理如图所示：一对形状相同的三叶型转子，设在2 根相平行的轴上，叶片与椭圆形机壳内表面及各叶片三者之间始终保持微小的间隙，借助于同步齿轮，这对转子各叶片相互啮合又保持一定的间隙，并作方向相反的等速旋转。
三叶罗茨风机工作原理
三叶罗茨风机工作原理
三叶罗茨风机是一种常用于工业领域的离心式风机，其工作原理是通过旋转叶轮将空气吸入风机内部，然后将空气加速并向外排放，从而产生气流。
以下是详细的工作原理：
1. 叶轮：三叶罗茨风机的核心部件是叶轮，其由一对轮廓相同的叶片组成，叶片间的距离称为间隙。
叶轮放置在机壳内部的固定轴上，并通过电动机转动。
2. 进气口：空气从进气口进入风机的前端，并通过叶轮的旋转被吸入间隙内。
3. 压缩室：随着叶轮旋转，空气被强制压缩在间隙内，从而增加气体压力与速度。
4. 排气口：当空气充分压缩后，被推向排气口并被向外排放。
排气口通常位于离心式风机的侧面或上方。
三叶罗茨风机是一种既可用于吸气，也可用于压缩的风机。
其优点是可靠性高，寿命长，噪音低，且可以在高压下工作。
它们通常用于处理高粘度液体的泵送和输送，以及在处理废水和废气等方面的使用。
- 1 -。
山东章丘市奥宝罗鼓风机 奥宝罗三叶罗茨鼓风机 说明书
奥宝罗三叶罗茨鼓风机使用说明书欢迎您购买我公司的罗茨鼓风机。
为了让您长期、安全、高效使用该设备，请您详细阅读本说明书，掌握该风机性能，以及维护保养方法，这样您就可以安全使用。
此说明书应妥善保存，以便随时查阅。
山东章丘市奥宝罗鼓风机有限公司一、产品说明罗茨鼓风机为容积式回转风机，在机壳内设置一对相互反向旋转的转子，转子之间、转子和机壳之间具有适当的间隙，构成进气腔与排气腔相互隔绝，借助于转子的旋转，使气体由进气腔推送至排气腔后排出机体，完成吸气、排气的过程，三叶罗茨鼓风机，旋转一周完成六次吸气排气过程，因此运行更平稳，振动更小，噪音更低。
我公司生产的罗茨鼓风机，结构先进可靠，使用寿命长，操作维修方便，口径从Φ50-Φ300，流量从0.67 m3/min -136.7m3/min,压力9.8Kpa-98Kpa，流量分档密，覆盖范围广，方便用户选择，具体参数参见产品样本。
二、使用条件1、进口气体温度不高于40℃，若超出40℃，应采取降温措施。
2、吸入介质中固体微粒杂质含量不超过100mg/m3,最大微粒尺寸不超过最小工作间隙的1/2。
3、风机应在规定压力范围内工作，不允许超过铭牌上规定的压力，并在空载下启动或停机，否则损坏电机、风机。
4、高压风机用水冷却时，水温不高于25℃，冷却水量不少于10L/min。
三、安装与配管1、装前准备①安装鼓风机的场所应在明亮、无粉尘的建筑环境中，非设置在室外时应采取必要的防雨措施，并应特别注意电机、V型皮带的安全防护。
②安装鼓风机的周围应尽量选择宽阔的场地，以便拆卸、组装和日常保养检查，并且要通风。
③鼓风机的基础需采用混凝土的基础，要充分考虑鼓风机重量和地基的耐压力，使地基有足够的受力面积，建议混凝土的比例水泥：砂：砂石为1：2：4。
④需按鼓风机基础安装尺寸图，混凝土基础留有充裕地脚螺栓安装孔。
⑤需待混凝土基础充分硬化后，方可在做下一步的安装。
2、整机安装①将鼓风机置于基础上，在底座与基础面之间插入垫铁，使底座得到均匀支持，并且使底座成水平，且在底座和基础面之间留出地脚螺栓灌浆间隙。
罗茨风机的工作原理及使用
罗茨风机的工作原理及使用罗茨风机的工作原理及使用罗茨风机为容积式风机，输送的风量与转数成比例，三叶型叶轮每转动一次由 2 个叶轮进行3 次吸、排气。
与二叶型相比，气体脉动性小，振动也小，噪声低。
风机 2 根轴上的叶轮与椭圆形壳体内孔面，叶轮端面和风机前后端盖之间及风机叶轮之间者始终保持微小的间隙，在同步齿轮的带动下风从风机进风口沿壳体内壁输送到排出的一侧。
风机内腔不需要润滑油，结构简单，运转平稳，性能稳定，适应多种用途，已运用于广泛的领域。
罗茨风机的特性由于采用了三叶转子结构形式及合理的壳体内进出风口处的结构，所以风机振动小，噪声低。
叶轮和轴为整体结构且叶轮无磨损，风机性能持久不变，可以长期连续运转。
风机容积利用率大，容积效率高，且结构紧凑，安装方式灵活多变。
轴承的选用较为合理，各轴承的使用寿命均匀，从而延长了风机的寿命！风机油封选用进口氟橡胶材料，耐高温，耐磨，使用寿命长。
机种齐全，可满足不同用户不同用途的需要。
罗茨风机故障分析及解决方法1叶轮与叶轮磨擦(1) 叶轮上有污染杂质，造成间隙过小；(2) 齿轮磨损,造成侧隙大；(3) 齿轮固定不牢，不能保持叶轮同步；(4) 轴承磨损致使游隙增大。
(1) 清除污物，并检查内件有无损坏；(2) 调整齿轮间隙,若齿轮侧隙大于平均值30%～50%应更换齿轮；(3) 重新装配齿轮,保持锥度配合接触面积达75%；(4) 更换轴承；2叶轮与墙板、叶轮顶部与机壳(1) 安装间隙不正确；(2) 运转压力过高，超出规定值；(3) 运转温度过高；(4) 机壳或机座变形，风机定位失效；(5) 轴承轴向定位不佳。
(1)重新调整间隙；(2)查出超载原因，将压力降到规定值；(3)检查安装准确度，减少管道拉力；(4)检查修复轴承，并保证游隙。
3温度过高(1) 油箱内油太多、太稠、大脏；(2) 过滤器或消声器堵塞；(3) 压力高于规定值；(4) 叶轮过度磨损，间隙大；(5) 通风不好，室内温度高，造成进口温度高；(6) 运转速度太低，皮带打滑。
三叶罗茨风机安装说明书范本
工作行为规范系列三叶罗茨风机安装说明书（标准、完整、实用、可修改）编号：FS-QG-27282三叶罗茨风机安装说明书Three leaf roots fan installation instructions说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。
一）安装地点1.本设备要安装在室内。
2.为方便拆卸、点检，设备周围应留有足够的操作空间。
3.为保证吸气口吸进纯净的空气，要充分考虑好设备的最佳安装位置。
4.为延长风机和电机的使用寿命，请务必在机房内设置换气扇，以加大室内的通风量，保证机房内温度不超过40。
C。
警告：在风机的起吊、搬运、移动等过程中，要十分注意安全，避免发生事故。
当风机装在木箱时，不能直接起吊木箱，而必须采用木箱挂箱带或者利用叉式升降机。
注意:请避免安装在有酸、碱有机溶剂等有害气体或含有腐蚀性气体的场意所，因这些气体容易着火或者维修点检时会引起气体中毒。
二）安装管道时的注意事项1.先撕下风机吸气口和排气口的防尘胶布注意不要把脏物掉进风机内)，然后再进行管路安装。
2.请设置挠性接头和配管支座，以避免配管的重量直接加在风机上；且设置配管支座时要采用防振垫，防止配管振动传递到顶棚和地板面上。
3.配管应采用钢管，不能用塑料管，因塑料管在排气温度高或时间过长后可能发生变形。
4.为防止气体倒流，要设置止回阀。
5.请事先清扫配管内部，防止铁粉等脏物进入风机体内。
三）电气配线首先应由持有电工操作证的专业人员按电气设备技术标准及规定对电气配线工程和接地工程进行正确施工。
1.请采用与电机功率相符合的接线材料。
2.为防止触电事故，地线必须接地。
3.为防止电机被烧坏，必须设置漏电断路器和过载保护装置。
4.先卸下全部三角带，点动电机以确认电机的旋转方向和皮带罩上的旋转方向指示标记是否一致。
如不一致，请调换接线。
然后在把全部三角带装上。
6.润滑油1）请确认在风机停止状态时，齿轮罩上油位是否处于油标的中间位置上。
三叶罗茨风机工作原理及维护保养
工作原理:茨风机为容积式风机，输送的风量与转数成比例，三叶型叶轮每转动一次由2个叶轮进行3次吸、排气，与二叶型相比，气体脉动变少，负荷变化小，机械强度高，噪声低，振动也小。
在2根平相行的轴上设有2个三叶型叶轮，轮与椭圆形机箱内孔面及各叶轮三者之间始终保持微小的间隙，由于叶轮互为反方向匀速旋转，使箱体和叶轮所包围着的一定量的气体由吸入的一侧输送到排出的一侧。
各支叶轮始终由同步齿轮保持正确的相位，不会出现互相碰触现象，因而可以高速化，不需要内部润滑，而且结构简单，运转平稳，性能稳定，适应多种用途，已运用于广泛的领域。
三叶罗茨风机的特点:● 由于采用了三叶转轮及带螺旋线型的箱体，所以风机的噪声的振动很小。
● 叶轮和轴为整体结构，且叶轮无磨损，风机性能持久不变，可以长期连续运转。
● 高速高效率，且结构非常紧凑。
● 结构简单，由于采用了特殊轴承，具有超群的耐久性，使用寿命比国内风机长，且维修管理也方便● 由于附有齿轮油甩油装置，因此不会产生漏油的现象。
● 机种齐全，可按用途选型。
一、特点和用途⒈该鼓风机的机壳进排气口遮壁线形成螺旋式结构与叶轮顶部的直线所构成的三角形进排气口随着叶轮的旋转而循序开闭，运行噪声极低并没有排气脉动的现象。
⒉该鼓风机叶轮为三叶直线型，叶轮之间只要确保侧面间隙即可，与同样尺寸的传统二叶型罗茨鼓风机相比具有效率高的特点。
⒊转子采取特殊外形，便于保持转子间的相互间隙，密封性能大大改善，使效率进一步提高。
⒋使用精密数控机床生产并对精度管理采取了完善的措施，对转子实施严格的校验，保证了本机运转十分平稳。
⒌该齿轮采用特殊钢经适当淬火处理，严格按照高精度齿轮研削制造。
因而将来自齿轮对产品的不良干扰完全排除。
⒍风机广泛应用轻工、化工、纺织、冶金、电力、矿井、化肥、石油、煤气站、港口、水产养殖、污水处理、重油、喷燃、气力输送等国民经济部门。
二、工作原理和结构电动机通过V型带（或联轴器）带动主动轴，由主动轴通过齿轮箱内的同步齿轮的作用，使机体内的两三叶型叶轮呈反方向旋转。
三叶罗茨鼓风机工作原理及应用
1、罗茨鼓风机基本原理是一种双转子压缩机械，两转子的轴线互相平行，由原动机通过一对同步齿轮驱动，作方向相反的等速旋转。
罗茨风机为容积式风机，输送的风量与转数成比例，三叶型叶轮每转动一次由2个叶轮进行3次吸、排气。
在同步齿轮的带动下风从风机进风口沿壳体内璧输送到排出的一侧。
2、预进气原理预进气压缩方法，主要是为改善风机的回流冲击特性提出来的。
在基元容积（叶轮与机壳及墙板围成的封闭空间）由进气口向排气口移动的过程中，通过开在机壳或墙板上的导气孔口，向其内部预先导入高压气体，以便在基元容积与排气口连通之前，使其内部压力逐渐与排气口的压力达到或接近平衡。
罗茨风机是一种容积式鼓风机，通过一对转子的“啮合”（转子之间有间隙，又不相互接触）使进气口隔开，转子由一对同步齿轮传动，做反方向运动，将吸入的气体无内压缩的从吸气口推至排气口。
气体到达排气口的瞬间，因排气侧高压气体的回流而被加压，从而完成气体输送。
罗茨风机工作原理示意图旧的罗茨风机，无论两叶型、三叶型，转子顶端向排风口一线打开的瞬间，排风口的高压空气逆流于机壳之内进行压缩，从而产生剧烈的压力变化，形成了风机的噪音。
本风机为消除这种因素而研究了螺旋形状。
螺旋形状的要点说明。
A 转子：进风侧整个转子宽度都处于打开并开始循序闭合的状态。
排风侧处于循环打开并且是打开一半以上的状态。
B 转子：进风侧处于循环闭合并接近完全闭合的状态。
排风侧处于没有打开但将要打开的状态。
A 转子：进风侧子处于较【 1 】闭合了一些的状态，斜线示出的三角孔沿机壳遮蔽循环缩小。
排风侧处于已排风完了的状态。
B 转子：进风侧处于即将达到机壳遮蔽线的状态。
排风侧处于排风过程中，三角孔循序打开的状态。
A 转子：进风侧和排风侧都处于闭合状态，但排风侧处于即将打开的状态。
B 转子：进风侧刚刚进入闭合行程，处于循序闭合的状态，排风侧已循序打开，即将到达全开状态。
三叶罗茨风机说明书中文版
三叶罗茨鼓风机使用说明书章丘市锦工机械中国·一、JGR 三叶风机构造说明工作原理：电机通过V型带带动鼓风机，使吸入的空气通过一对三叶型叶轮的回转从排气口排出。
（关于风机详细结构，请看此说明书第12页的鼓风机展开图）二、JGR风机安装注意事项①请不要把风机设置在易产生有机溶剂、涂料等易燃性气体和腐蚀性气体的场所，以防火灾和中毒。
②请不要把风机设置在人经常通过和儿童经常出入的场所，以防受伤和烫伤。
③风机房温度应在40℃以下，超过40℃将会极大缩短鼓风机和电机的寿命，请设置换气扇，确保室温在40℃以下。
冬季气温长期在0℃以下时，应注意齿轮油会固化，运转一段时间后，温度会上升。
④地基要牢固，表面要平整，地基要高出地面。
⑤风机周围空间应满足风机拆卸和检修用。
⑥风机室外配置时，请设置防雨棚。
三、JGR风机配管安装注意事项①风机管道要挠性连接，不要在上面堆放杂物。
②管道材料应能承受排气时的温度和风压（可采用钢管）。
③管道部清洁，防止杂物进入。
④安装一个逆止阀，防止由于反转而引起的回流进入鼓风机。
⑤多台鼓风机并列运转的场合，各分管道上必须设置闸阀（其中一台风机检修时，可截止该管道。
）四、JGR风机操作前注意事项①清扫管道的异物，并保持管道的清洁。
②检查螺栓、螺母连接松紧情况。
③必须安装皮带罩，防止衣服和手等卷入皮带和皮带轮之间。
④将管道上的闸阀全部打开，否则风机超负荷运转，机器受损。
⑤加入齿轮油，油面静止于油标中心位置（风机出厂时，油箱无油）。
⑥检查V型带的力和皮带轮的偏正，风机出厂时已调整好，请确认在运输与安装过程有无松动。
※可以用钢板尺或绳子找正皮带轮，并调整紧程度，如使用力计可以更方便的调整皮带的力，而且，运行2～3天后，因皮带与皮带轮的磨合，若皮带变松弛，请重新调整。
⑦加注轴承润滑脂，可用油枪加至油从压盖上的泄油孔泄出为止（风机出厂时已加润滑脂）⑧检查电源的电压和频率；检查电缆线的连接；从皮带轮侧看主动轴回转方向为逆时针。
罗茨鼓风机使用说明书
三叶罗茨风机（罗茨真空泵）使用说明书章丘市明风机械制造厂一、MFSR系列三叶罗茨鼓风机（干式罗茨真空泵）的原理与性能特点：1、原理MFSR系列罗茨鼓风机（干式罗茨真空泵）是一种定容式无内压缩鼓风机（真空泵），它是通过一对同步齿轮的驱动，使一对高加工精度的转子反向等速旋转，将转子与壳体所形成封闭容腔内的基元容积气体从进气口排出到排气口而达到鼓风（抽吸气体）目的的容积机械。
2、性能特点MFSR系列三叶罗茨鼓风机（干式罗茨真空泵）除具有一般三叶罗茨风机（以下鼓风机与干式真空泵均简称为鼓风机或风机）的硬排气特性（即升压或真空度发生变化时，风机的入口状态流量变化很小）、风机输送介质不含油污等一般特性外，还具有它的独特优点：采用了世界最先进的异型进排气口和内回流结构，有效延缓了高压气体的回流冲击，因而风机振动小，噪声明显降低。
二、技术条件：1、介质MFSR系列风机主要用来输送空气和惰性无毒无害气体，进气温度一般不得高于40℃，气体中固体微粒的含量不大于100mg/m3，微粒的最大尺寸不大于鼓风机内部最小工作间隙的一半。
2、寿命风机整机设计寿命不少于10年，第一次大修前安全运行时间不少于15000h。
实际流量与设计流量偏差见如下表：三、结构及主要零部件1 结构型式1.1 MFSR系列风机采用卧式结构（即风机两转子的轴线呈水平布置），具有重心低，运转平稳的优越性。
1.2结构简图2、主要零部件：2.1 机壳机壳是组成风机容积腔体的主要部件之一，采用高强度灰口铸铁材料，在数控专用机床上进行加工而成。
2.2 墙板墙板设置在机壳两侧，一端与机壳共同作用形成容积腔体，一端作为支座，支撑起转子。
墙板采用高强度灰口铸铁，在数控设备上精加工而成。
2.3 转子转子由叶轮与轴经热装组合而成。
叶轮采用高强度灰口铸铁材质，在精密数控刨床上加工而成，叶轮动平衡精度高达G2.5级。
轴采用经调质处理的高强度40Cr合金钢制作。
2.4轴承轴承采用日本精工NSK产品。
三叶罗茨风机使用说明书资料
三叶罗茨鼓风机使用说明书一、三叶罗茨鼓风机的工作原理三叶罗茨鼓风机的工作原理：在腔体内配置两个三叶型转子，在腔体的两侧开有吸入口和排出口，通过一对同步齿轮的作用，使两转子做相反方向旋转并依靠两转子的相互啮合工作，使吸入口与排出口相隔绝，推移腔体内的气体达到鼓风的目的。
二、风机的安装要求1、地基要牢固，表面要平整，并且要高出地面10-25㎝。
2、风机周围要留有足够的空间，以满足检修和拆卸的需要。
3、风机的工作环境温度不得超过40摄氏度，如超过时，要采取措施进行降温，否则缩短风机的使用寿命。
4、风机室外配置时，请设置防雨棚。
三、管道的要求1、风机管道应连接严密，不得漏气，在适当的位置设置支架。
2、管道材料应能承受排气温度和压力。
（尽量采用钢管）3、管道内部要清洁、无异物，防止杂物进入。
4、管道上要安装单向阀，防止由于风机逆转而引起的回流高压气体进入风机，导致毁坏风机。
注意：单向阀要安装在水平管道上。
5、多台风机并列运转的场合，各分管道上必须设置闸阀（其中一台风机检修时，可截止该管道）。
6、管道上应设有排空阀，防止风机带负荷起动，风机应空载起动后再逐渐关闭排空阀。
带负荷运转，停机时，也应先打开排空阀确认风机不带负荷后，再关停风机。
四、风机启动前的注意事项1、检查地脚螺栓等连接是否牢固。
2、清除管道内焊渣等异物。
3、阀门要置于全开状态，否则风机超负荷运转，风机受损。
4、检查，加注齿轮油。
出厂时，油箱内已经加注齿轮油，请检查齿轮箱中机油油位。
在停机状态，加至油窗中央即可，不要加多，否则将导致漏油。
5、轴承加注黄油。
风机正常运转，视实际工况每周加注一至二次。
6、检查窄V带松紧和皮带轮偏正。
皮带轮偏正可用直尺调正。
皮带的松紧可以参考下表调整。
当使用一段时间后，皮带会变松，此时要重新调整。
7、检查电源电压和频率是否符合电机上的名牌参数。
8、检查皮带轮转向。
面对皮带轮观察，皮带轮转向要与旋转标志箭头相符。
9、启动前用手转动皮带轮，如无异常，即可启动风机。
罗茨鼓风机安装和调试方案
罗茨鼓风机安装和调试方案一、鼓风机安装流程设备到场开箱检验 基础复核→设备放线定位→基础粗找平→基础精找平→设备减震垫安装→设备就位→进口过滤器安装→隔音罩安装→其它辅助设备安装→设备检查接线→单机试运转→负荷试运转二、鼓风机安装技术要求1、整个机组须安置于有足够承重能力、平整、无震动、水平的地面上。
2、不可将机组安置于空心或条状地基上。
有造成隔音罩底部变形的危险。
3、地面，例如水泥面，推荐应具备30-40N/mm2的表面抗压强度。
4、整体出厂的风机，进气口和排气口要有盖板遮盖，防止尘土和杂物进入。
风机进口和出口的方向（或角度）要与设计相符。
5、检查鼓风机的基础、消音和防震装置符合工程设计的有关要求。
6、鼓风机机组轴系的找正首先选择位于轴系中间的或重量大、安装难度大的机器作为基准进行调平。
整体安装的风机纵向和横向安装水平偏差均不大于0.10/1000。
7、电动机与风机找正时，联轴器的径向位移不大于0.025mm，轴线倾斜度不大于0.2/1000。
8、管路及鼓风机附件（如消音器、过滤器等）与机壳连接时，机壳不应承受外力。
当管路及鼓风机附件安装完后，再次检测机组的水平度，若超标，则需找出原因并调整，直至合格。
9、各管路中进风阀、配管、消声器等辅助设备的联结应牢固紧密、无风量泄漏现象。
10、鼓风机传动装置的外露部分和直接通大气的进口防护罩（网），在试运转前要全部安装完毕。
11、风机安装时，其安装位置和标高应符合设计要求，平面位置偏差不大于±10mm，标高偏差不大于+20mm、-10mm。
12、叶轮进风口与机壳进风口接管的间隙应符合设备技术文件的要求；驱动电机与鼓风机经联轴器联接安装时，应保证电机驱动轴线与鼓风机转子轴线同轴，其允差应符合设备技术文件要求。
13、鼓风机安装检验项目允许偏差及质量要求见下表：三、调试和试运行1、用于输送空气时，须去除风机中位排气孔中的塑料填充物。
这样运行中会有少量暖风排出，起到清洁冷凝物的作用。
曝气罗茨鼓风机结构及工作原理
曝气罗茨鼓风机结构及工作原理曝气罗茨鼓风机是一种正排量旋转鼓风机，主要动力源为马达、柴油机或马达柴油混合式，主要参数选型为气流、压力、速度、马达功率等，今天与大家分享一下它的工作原理，本文从罗茨鼓风机的结构形式、工作原理、注意事项等方面，为大家详细讲解罗茨鼓风机的工作原理。
1、结构形式一台普通的三叶罗茨风机主要由两部分组成:驱动器是风机的动力源，可以是电动机，也可以是柴油机，机头是罗茨风机的主要工作部件。
通过常规操作，可以达到输气的目的。
想要通过了解罗茨风机的工作基本原理，必须对罗茨风机的机头进行结构有充分的了解，机头的主要内容组成一个部分有：墙板、机壳、主动提高叶轮、从动叶轮、主动作为从动齿轮、主副油箱、轴承等，为了我们大家对罗茨风机的结构有清洗的认知，特意整理了自己一份系统结构图供大家可以参考，如下结果所示：2、工作原理罗斯扇有两个叶轮，在电机下方，两个叶轮转相反，当叶轮进风口后，两个叶轮和壁板和外壳形成一个密封室，叶轮继续转动，腔内的空气被压入排气，因此反复通过进排气，外部空气到达目的地。
叶轮与叶轮之间、叶轮与壁板之间、叶轮与壳体之间存在一定的间隙，间隙存在一定的标准和误差。
当叶轮通过排气口时，在管道前压力的作用下，部分气体会通过间隙泄漏到外部，这种泄漏称为内部泄漏。
这是罗茨鼓风机的工作原理:3、注意事项罗茨鼓风机是容积式鼓风机，所以投入运行后，风量基本不会发生变化，在前压略有变化时仍能继续输送空气。
在长期发展使用情况之后，罗茨风机的风量系统会发生变化，多为风量可以减小，引起的主要部分原因是：叶轮与叶轮进行间隙、叶轮与墙板间隙、叶轮与机壳间隙发生了巨大变化，造成内泄漏风险增大，进而产生影响罗茨风机的风量。
为了旋转风扇的正常运行，风扇的其他部件也对轴承、齿轮等起着非常重要的作用，工作部件有异常故障，也会对风扇的运行有很大的影响。
因此，在以后的使用和维护中，不仅要认真维护重要的部件，而且对其他匹配的部件也要定期进行维护！。
罗茨鼓风机(压缩机)原理和操作规程
罗茨风机结构示意图
1.3主要性能 主要参数包括：转速、压力、流量、轴功 率及排气温度等。 1.4设备用途 适用于低压力场合的气体输送和加压，也 可用作抽真空。 2、开停机步骤 2.1开机前的检查与准备 （1）准备必要的开车工具：阀门钩、扳手 等。
（2）检查电机接地线是否完好（漏电可能 导致触电事故）、地脚螺栓是否紧固（设 备振动导致使用寿命缩短）、对轮罩是否 扣好（存在机械伤害风险）等。
罗茨鼓风机（罗茨风机），利用两个或者 三个叶形转子在气缸内作相对运动来压缩 和输送气体的回转压缩机。这种鼓风机结 构简单，制造方便，适用于低压力场合的 气体输送和加压，也可用作真空泵。
1、设备基础知识
1.1工作原理
罗茨风机是一种容积式鼓风机，通过一对 转子的“啮合”（转子之间有间隙，又不 相互接触）使进、出气口隔开。转子由一
对同步齿轮传动，做反方向运动，将吸入 的气体无内压缩的从吸气口推至排气口。 气体到达排气口的瞬间，因排气侧高压气 体的回流而被加压，从而完成气体输送。 两转子互不接触，它们之间靠严密控制的 间隙实现密封，故排出的气体不受润滑油 污染。
罗茨风机工作原理图
1.2基本结构 罗茨风机主要由机壳、叶轮、传动轴、齿 轮、轴承等组成。
（2）启动电机。空车运转20～30分钟，观 察鼓风机有无不正常的现象，如发现有撞 击或摩擦声，应立即停车检查，并排除故 障。
（3）正常运转后，逐渐调节出口阀门（或 逐渐关闭放空阀），逐渐加载到额定压强。
2.3日常巡检维护
（1）检查设备有无异常声响、振动、漏气。
（2）检查油位、油质是否正常。罗茨鼓风 机的润滑油3～6个月更换一次。第一次起 动后工作时间最多为200个小时，就应换油。
（3）检查冷却水是否畅通正常（观察水表 是否转动或观察排水口有无水流出）。

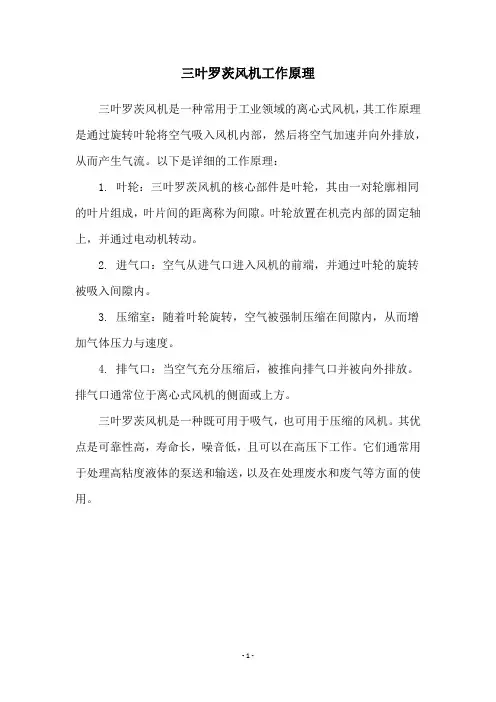

罗茨风机工作原理三叶式
罗茨风机工作原理三叶式
罗茨风机是一种常用的离心风机，其工作原理是利用离心力和离心压力将气体送入或排出。
三叶式罗茨风机由两个相互啮合的外齿轮和一个中间的三叶转子组成。
当风机开始运转时，外齿轮和中间转子相互啮合并旋转。
由于外齿轮的形状设计，转子和齿轮之间的间隙逐渐变大。
这个间隙会从吸气侧连续地抽取气体。
随着转子的旋转，被吸入的气体被带到排气侧，同时体积逐渐缩小。
由于气体被压缩，压力也随之增加。
当气体达到最大压力时，它通过风机的出口被排出。
三叶式罗茨风机的特点是具有较高的排气压力和流量。
其运行平稳，噪音较小。
由于外部封闭的设计，可靠性较高且适用于各种工业应用。
需要注意的是，三叶式罗茨风机在工作过程中会产生一定的热量，需要适当的散热措施。
在使用罗茨风机时，还要考虑到其功率、转速和压力等参数的匹配，以确保其顺利运行。
浅谈三叶罗茨风机安装使用事项
浅谈三叶罗茨风机安装使用事项引言三叶罗茨风机是一种广泛应用于空气压缩、排风、输送等领域的旋转机械设备，其安装使用事项涉及到机械、电气、流体力学等多个领域的学问。
本文将就三叶罗茨风机的安装使用事项打开讨论。
一、选型与安装1.选型在选型前应了解使用场合的气体性质（压力、温度、湿度、密度、颗粒含量、腐蚀性等），工作流量，压差（进口侧和出口侧），介质安全要求等信息。
2.安装三叶罗茨风机使用前应当进行安装，应当注意以下事项：1.风机腔体应与地基垂直，角度误差不得超过0.05/1000；2.风机的吸入接口应尽量选在新风取之处，防止吸人污染气体或有害气体；3.风机吸出口与总管道相连接应当有柔性接头，以削减震动传递；4.安装工作完成后，应对风机旋转轴的纵向和水平位移进行测量，纵向位移允许范围为±0.5mm，水平位移允许范围为±0.2mm。
二、使用与维护1.使用三叶罗茨风机使用过程中应注意以下事项：1.风机在启动前应认真检查各部位紧固件是否松动；2.风机使用过程中应注意监控温度、振动、噪声等参数，超过范围应立刻停机检查；3.风机使用前应将隔振橡胶垫放到位，防止振动传递；4.风机吸气口应有防护网，防止大颗粒物进入破坏叶轮和挡板。
2.维护定期维护对于风机的正常运转至关紧要。
以下是三叶罗茨风机的维护要点：1.定期检查各部位连接是否紧固；2.定期检查轴承的润滑情况，必要时更换油脂；3.定期清洗换气扇的叶轮、风叶以及过滤器，保持畅通；4.定期检查各部位的磨损情况，必要时更换零部件；5.定期检查电机及电气部分的正常运行，注意防潮、防虫、防电气火灾的措施。
三、安全防护三叶罗茨风机使用过程中应当注意一下安全事项：1.在运行期间，禁止人员在旋转部分相近站立或进行操作；2.在清洗维护时应停止风机的运转，以防止安全事故；3.在断电或停机后应将电源锁断或拉下主开关，以防误操作；4.应使用原配件，不得擅自修改或替换部件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

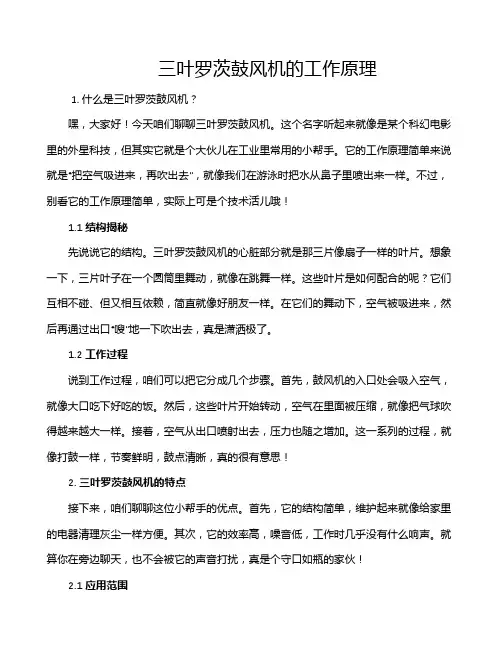

三叶罗茨鼓风机的工作原理以及安装要求
一六机械给大家介绍一下，三叶罗茨鼓风机的工作原理：
在腔体内配置两个三叶型转子，在腔体的两侧开有吸入口和排出口，通过一对同步齿轮的作用，使两转子做相反方向旋转并依靠两转子的相互啮合工作，使吸入口与排出口相隔绝，推移腔体内的气体达到鼓风的目的。
三叶罗茨鼓风机的安装要求：
1.地基要牢固，表面要平整，并且要高出地面10-25cm。
2.风机周围要留有足够的空间，以满足检修和拆卸的需要。
3.风机的工作环境温度不得超过40摄氏度，如超过时，要采取措施进行降温，否则缩短风机的使用寿命。
4.三叶罗茨鼓风机室外配置时，请设置防雨棚。
