明杆楔式闸阀技术说明
楔形闸门技术
楔形闸门技术孟维忠，蒋晓峰闸门是输配水工程是用量最多的控制型建筑物。
在辽宁省9大灌区中，仅分干以上的控制闸门数量就达5700余座，支、斗渠控制闸门的数量则数以万计。
这些闸门大多是平板闸门，闸门板与闸槽间隙大，止水橡胶易老化破坏，闸门漏水十分严重。
根据孤山灌区262座干渠闸渗漏测试结果，闸门的渗漏损失量占总放水量的9%左右，严重影响了灌溉用水的利用效率。
另外，平板闸门止水橡胶与闸槽间的摩擦力较大，启闭闸门相当费力。
针对上述问题，孤山灌区对普通的平板闸门进行了改进，通过技术引进和创新，研制出新式楔形闸门。
它止水效果好，渗漏小，启闭省力，操作方便。
该技术目前已在鸭绿江（中国一侧）护岸工程及丹东地区灌区改造中得到广泛应用，改造各级闸门1200余座，应用效果较好。
一、楔形闸门的特点与应用范围楔形闸门的正、侧面均为梯形断面，上宽下窄，外观上形如“楔子”，故称之为楔形闸门。
与传统的平板闸门相比，具有以下特点：一是闸门板与闸槽间不设止水橡胶，通过特殊的施工方法，使闸门板、闸槽和底坎自然紧密结合，止水效果好，无渗漏。
二是闸门外形如楔子，在启闭闸门时，闸门板与闸槽之间无摩擦，运行操作方便，省时省工。
三是与普通平板闸门比，由于省去了止水橡胶、闸槽预埋角钢及一部分铁件，不仅节省了材料，降低了工程造价，而且简化了施工操作。
楔形闸门应用范围广泛，适宜时流能力在0.8~1m3/s以上。
不仅可用作各级沿式灌溉渠道、排水沟道的控制闸门，还可用作各类过水涵洞的涵闸和小型水库的溢洪道闸门。
二、楔形闸门的结构设计根据不同的流量范围，楔形闸门分为3种不同结构。
1、板式结构使用流量范围：0.1~5m3/s。
结构形式见图12、槽式结构使用流量范围：5~8m3/s。
结构形式见图2。
3、梁式结构使用流量范围：8m3/s以上。
结构形式见图3。
三、楔形闸门的制作与安装1、闸门制作在施工现场预制钢筋混凝土楔形闸门板，闸门板两侧面和底边需抹光压实，保持光滑。
闸阀技术说明
闸阀技术说明1、范围我公司提供的闸阀是电动或手动暗杆楔式闸阀，供货包括电动/手动操作机构及安装用的所有附件。
我公司提供暗杆楔式闸阀安装用的所有连接螺栓、螺母及垫圈，所提供的紧固件栓ASTM321不锈钢材料。
我公司提供手动暗杆楔式闸阀的规格、数量、法兰长度尺寸等满足招标附图的清单要求，并满足运行操作方便、安全、可靠，如要加长阀杆等均由我公司负责。
2、性能和结构电动或手动暗杆楔式闸阀适合排水管道工程中控制介质通断，不受介质流向的限制，环境温度为-5~45℃，阀门与相邻管线采用法兰连接方式，法兰连接尺寸符合GB4216规定的要求。
同一型号的阀门为同一生产厂同一型号的阀、零部件，易损件能互换。
阀门醒目处铸阀门型号、口径、工作压力水流流向的箭头。
所有阀门在操作位置的合适处有能准确显示阀门行程的现场开度指标。
所有手轮上都铸有开启的旋向箭头。
闸阀是暗杆楔式闸阀，闸阀的传动螺纹位于阀体内部，在启闭过程中，阀杆只做旋转运动，阀杆在阀体内升降，而阀体则通过传动螺母在螺杆的带动下上下升降。
闸阀的闸板和阀座均为楔式，依靠互相接触的阀座之间楔的作用，使两个阀座面可同时紧闭，达到双重密封的目的。
闸阀关闭后密封面的泄漏量为0。
闸阀的阀体、闸板采用GG25铸铁或更好的材料制造，所有铸件都经时效处理，结构均匀，质地细密且无裂纹、缩孔、砂眼、瑕疵缩口、疏松和浇注不足等铸造缺陷；铸件清洁，形状正确，所有形状和尺寸的变化有较大的圆弧过渡和铸造圆角。
闸阀阀杆采用ASTM420不锈钢材料制造，在最大工作压力条件下，阀杆有足够的强度与刚度。
阀体闸板密封材质采用锰黄铜，阀体密封面的铜圈采用压入式，闸板密封面堆焊铜精加工和抛光处理，密封稳定可靠。
阀杆旋合螺母采用锻造新工艺制造，不会出现断裂现象，螺母旋合长度高于国家标准，阀杆旋合过程中更加稳定可靠。
阀杆螺母材质为锰黄铜阀杆填料采用柔性石墨，填料为可更换式，更换时不移走阀杆，可带水更换。
闸阀在管道上能垂直或卧式安装，并能承受双向水流的压力。
闸阀操作说明书Z40H-10~25
楔式闸阀Z40/1H--10~25C产品使用说明书良精集团有限公司·本说明书适用于公称通径不同而又没有特殊需要的同类产品··使用前请认真阅读说明书·楔式闸阀使用说明书本阀门使用在水、蒸汽、石油、化工等的管道上，用来接通或者截断管路中介质。
一、技术参数设计及制造: GB/T 12234结构长度: GB/T 12221法兰连接尺寸: GB/T 9113 JB/T 79 HG20592压力—温度等级: GB/T12224试验和检验标准: GB/T 13927 JB/T9092主要性能规范二.结构和材料1. 结构本阀门为明杆楔式闸阀，可采用法兰连接、对焊连接、内螺纹连接和外螺纹连接等方式，具有结构长度合理，介质阻流小等特点。
阀杆下端与闸板T型槽连接。
上端和阀杆螺母旋合，顺时针方向旋转手轮时阀杆下降使闸板与阀底座密封密合，截断管路中介质，即为关闭。
手轮逆时针方向旋转时，闸板上升，接通管路中介质，即为开启。
阀体上设有导向机构，可防止闸板在开启和关闭时旋转，从而保证密封面相应对准，并使使闸板在未到达关闭位置之前不与密封面摩擦，从而减少密封面的磨损。
通过旋转阀杆螺母带动阀杆升降（不旋转）来实现闸板启闭的闸阀。
这种结构闸阀对阀杆润滑有利，闸板开度清楚，阀杆螺纹与阀杆螺母不与介质接触，不受介质温度和腐蚀性的影响。
（本结构图为楔式闸阀一般结构形状图，具体结构与形状以实物为准。
）三﹑运输和贮藏1、阀门在运输过程中应轻起轻放，严禁如剧烈碰撞﹑倒置﹑挤压等野蛮装卸和运输的现象。
2、阀门严禁露天存放和堆叠﹑倒置等，应存放在通风干燥的室内。
阀门存放时间较长时，应定期进行对阀门的传动部位涂防锈油和润滑油，保持阀门清洁﹑干燥和润滑，保养完毕应及时封上两端盖，以防杂物进入。
3、运输和存放时应使阀门处于关闭状态。
四、安装与使用1、产品在出厂前都已经按有关标准的规定进行检验合格，执行装置调试完毕。
河北运大阀门集团 Z41H-16 楔式闸阀 产品说明书
产品使用说明书Z41H-16楔式闸阀一、用途和主要性能规范1.本阀广泛用于石油、化工、制药、电力等行业，在公称压力≤1.6MPa 的蒸气、水、油品介质的管路上作启闭用。
2.主要性能规范二、结构和作用原理1.本阀是法兰连接，执行GB/T12232标准的楔式闸阀。
2.本阀由阀体、阀盖、闸板、阀杆、手轮等零件组成。
靠转动手轮，阀杆上升或下降，带动闸板上升或下降，从而实现开启或关闭。
三、外型尺寸及主要零件材质1.外型及连接尺寸2.主要零件材质试验压力型号公称压力(MPa)强度(水)MPa密封(水)MPa适用温度℃适用介质Z41H-161.62.41.8-10～200℃水、蒸气、油品DNL DD 1D 2b-f z-ФdH 1D 0402401451108518-34-Ф182952005025016012510020-34-Ф183252406527018014512020-34-Ф183522408028019516013522-38-Ф1839928010030021518015524-38-Ф1843428012532524521018526-38-Ф1852532015035028024021028-38-Ф2358536020040033529526530-312-Ф2371540025045040535532032-312-Ф2583645030050046041037534-412-Ф251020500零件名称零件材质阀体、阀盖灰铸铁闸板铸钢+不锈钢阀杆碳钢、不锈钢密封圈2Cr13手轮灰铸铁、球铁四、保管、安装及使用注意事项1.该产品应保存在干燥的仓库内，严禁露天存放。
2.长期保存，应定期保养。
3.安装前要进行试压检验，符合要求方可安装。
4.安装前应把管道和阀门内腔清理干净。
5.安装后阀门应不受较大外力。
6.手轮不能作起吊用。
7.使用工况要与性能规范中要求相一致。
8.手轮顺时针旋转为关闭，反之为开启。

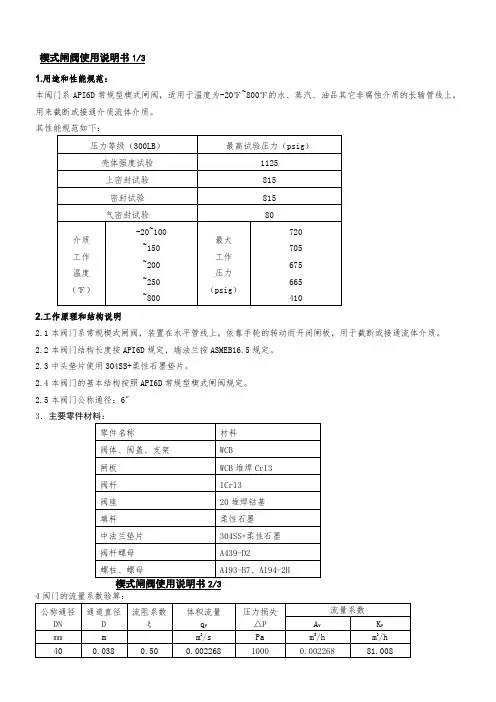

闸阀使用说明书
楔式闸阀使用说明书1/3
阀体与阀盖联接处渗漏
1．联接螺栓紧固不均匀
2．法兰密封面损坏
3．垫片破裂或失效
1．均匀拧紧螺栓
2．重新修整密封面
3．更换新垫片
手轮转动不灵活或闸板不能启闭
1．填料压得过紧
2．填料压板、填料压套装置歪斜
3．阀杆螺母有损坏
4．阀杆螺母的螺纹严重磨损或断裂
5．阀杆弯曲
1．适当旋松填料压盖上的螺母
2．校正填料压板、填料压套
5.1.3按装后，应定期进行检修。
5.1.4检修装配后，应进封试验，并作详细记录，以备查考。
5.2按装调试
5.2.1按装前，仔细检查本阀门标志是否与使用要求相符。
5.2.2按装前，应检查阀门内腔和密封面，不允许有污垢附着。
5.2.3阀门按装或拆卸其所需空间应予考虑。
5.2.4在阀门按装于配管时，为防止闸板受配管的铁锈或其它物质的损坏，阀门应处于全开为位置。
5.4维修
楔式闸阀使用说明书3/3
可能发生的故障
发生故障的原因
消除方法
填料处渗漏
1．填料压盖未压紧
2．填料圈数不足
3．填料由于使用过久或保存不妥而失效
1．均匀地拧紧螺母，将填料压盖压紧
2．增加填料圈数
3．更换新填料
密封面间渗漏
1．密封面有污杂物附着
2．密封面损坏
1．将污杂物清除干净
明杆楔式单闸板钢制闸阀设计
明杆楔式单闸板钢制闸阀设计说明书（设计型号：Z41H-40(DN200)闸阀）任务书：一、课题名称：系列阀门设计---机械设计及工艺二、设计主要内容：阀门作为管道系统中的一个重要组成部分，应保证安全可靠地执行管道系统对阀门提出的使用要求。
其零部件结构和装配关系可以通过Ug软件来绘制阀门的三维零件图并进行装配，从而辅助完成阀门设计。
(一).本次设计任务：设计标准：根据标准GB12234《通用阀门法兰和对焊连接钢制闸阀》设计系列：低压小口径系列闸阀设计型号：Z41H-40(明杆楔式单闸板钢制闸阀)介质工作压力为：PN4.0Mpa 公称通径要求：DN250mm介质的工作温度：t≤420︒C。
操作方法：手轮直接操作。
与管道连接形式：法兰连接,采用GB9113.5标准。
管道介质：为水、油品。
(二)设计内容如下：1．Z41H-40阀门结构设计阀体、闸板、阀座、压盖、手轮、螺柱、六角螺母、活节螺栓、圆柱销等的结构设计2．计算工作量⑴.闸阀的密封副设计，以确定密封副的材料及宽度。
⑵.阀体与阀盖的设计。
⑶.中法兰的设计，主要内容有：确定法兰型式和密封面型式；选择垫片材料型式和尺寸；确定螺栓直径与数量。
⑷.阀杆的强度计算。
⑸.阀杆的稳定性校核。
(三)、总体设计；Z41H-40阀门（PN4.0Mpa DN250mm）二、三维装配图三、毕业设计基本要求1．具有查阅文献、综合分析、合理选用标准的能力2．熟练使用UG软件进行产品的零件、装配建模设计。
3．能独立拟定设计方案，编写设计说明书。
4．运用学过的理论知识，采用工程分析计算方法，完成设计中的计算工作。
5．翻译不少于5000 字的外文资料四、课题的准备工作1、阀门资料收集;2、UG下阀门3D设计；3、翻译不少于5000 字的外文资料;六、参考文献：1、《机械工程手册》第14卷《通用机械》作者：沈鸿2、《中国机械工业标准汇编》阀门卷 -------中国标准出版社3、《阀门设计手册》杨源泉 --------机械工业出版社4、《阀门制造工艺》作者：沈阳阀门研究所----------机械工业出版5、《阀门设计与计算》6、《阀门》杂志2001年第一期《UT软件在系列化阀门产品设计中的应用中英文摘要:[摘要]：阀门在国民经济的各个部门中有着广泛的应用。
闸阀组装
技
术
要
求
装配正确，间隙配合适当，阀杆螺母润滑系统完好
填料安装符合技术要求。
阀杆、阀杆螺母、压盖、填料函应在同一轴线上，压盖并有一定预紧间隙。
阀杆旋转灵活、无卡阻的现象
工作
程序
正式着
色检查
组装
试压
整理
工
作
内
容
根据闸板不同结构形式，按顺序装在阀杆上，装上假垫片，检查闸板标志，
印影清晰、圆且连续
工作
程序
装阀杆
装填料
工
作
内
容
装配好阀杆螺母、阀杆、并涂好润滑剂。
明杆阀杆从填料函底孔穿出，套好压盖，旋入阀杆螺母中；暗杆阚杆的台肩夹持在填料函与阀盖间，阀杆下部，旋入阀杆螺母中；阀杆螺母在阀盖上的，一般阀杆穿过阀盖、压套螺母、压套后旋入
应装好开度指示器(对暗杆而言)和手轮。
按规定逐圈装好填料，对称均匀把紧压盖、压套。
明杆楔式单闸板闸阀组装程序工作内容及技术要求
(2012-05-25 15:40:01)
转载▼
标签：
杂谈
明杆楔式单闸板闸阀组装程序工作内容及技术要求
来源：中国泵阀网作者：中国泵阀网编辑部日期：2011-10-25访问：94
工作
程序
准备
清洗检查
初次着色检查
工作
内容
配齐和修好阀件;
制作或备齐垫片、填料；
准备好需要的工具和物料
用煤油或汽油清。
边清洗、擦拭、边检查阀件
用阀杆和闸板分别着色检查上密封和密封面。
对于双闸板密封面着色检查，可按正式着色检查方法进行
技术
要求
阀件、工具、物料符合技术要求，按顺序摆放，不允许随便堆放在地上
Z41闸阀
3、阀盖 阀盖与阀座之间法 兰连接。阀盖支撑阀杆，阀杆 才能与阀门介质通道形成垂直 ，才能方便阀门对介质的全开 与全关动作。阀盖上有螺纹孔 ，作用是进行密封或强度实验 时排放空气，保证内外气压平 衡。 4、闸板 楔式闸阀的两个密 封面与管道轴线成楔形形状。 5、手轮 作为闸阀启闭件动 力来源。
6
密封原理： 楔式闸阀的密封原理是靠楔形闸板上的两密封
面和阀体上的两密封面楔入时的紧密结合来达密 封的。
使用楔形闸板的目的是为了提高辅助的密封载 荷，以使金属密封的楔式闸阀既能对高介质压力 ，也能对低介质压力进行密封。关闭时顺时针旋 转阀杆，使闸阀密封面和阀体密封面密合而达到 密封。
7
楔式单闸板
1 2
三、加工组装
1 3
阀体加工：1、三平头----2、三头钻----3、挖体---4、焊铜----5、体平铜 阀盖加工：1、车盖孔----2、车盖面----3、钻孔 阀办加工：1、车办----2、焊办----3、办平铜---4、配办 安装工序： 1、穿盖---- 2、安装---- 3、试压----4 、入库
3
二、工作原理
4
转动手轮，通过手轮与阀杆的螺纹的进、退，提升或 下降与阀杆连接的阀板，达到开启和关闭的作用 。
开启阀门时，当闸板提升高度等于阀门通径的1：1倍 时，流体的通道完全畅通，但在运行时，此位置是无法监 视的。实际使用时，是以阀杆的顶点作为标志，即开不动 的位置，作为它的全开位置。因此,阀门的全开位置，按 闸板的位置（即行程〉来确定。
阀杆螺纹，经常与阀杆螺母摩擦，要涂一点黄油、石墨粉，起润 滑作用。
不经常启闭的阀门，也要定期转动手轮，对阀杆螺纹添加润滑剂 ，以防咬住。
阀杆，特别是螺纹部分，要经常擦拭，对已经被尘土弄脏的润滑 剂要换成新的，因为尘土中含有硬杂物，容易磨损螺纹和阀杆表面， 影响使用寿命。
楔式闸阀使用说明书
国外标准产品使用说明书阀类：暗杆楔式闸阀型号：Z45W-150Lb DN400浙江良丰阀门有限公司主要用途和使用范围1．1用途该阀主要使用在石油、化工等诸多工业管线上，做为启闭装置用，不宜做调节使用。
1．2使用范围温度（℃）介质压力等级（LB）□ -29~120 □无腐蚀■ 150Lb□ -29~425 □有腐蚀□ 300Lb■ -29~535 □其它□ 400Lb□ -46~345 □ 600Lb□ -196~600 □ 800Lb□其它□ 900Lb□ 1500Lb□ 2500Lb□其它2．产品采用标准□ GB □ JB ■ API □ JIS □其它4．1 闸板：□平行式双闸板■楔式单闸板□楔式双闸板□楔式弹性闸板□其它密封面堆焊：□13%Cr □CoCrW □其它闸板沿轴线垂直方向上下运动。
4．2 阀座为：■焊连接式□螺纹连接式□其它密封面堆焊：□13%Cr □CoCrW □其它4．3 阀杆设计为：■暗杆旋转式□明杆升降式□其它4．4阀门连接方式：■法兰式□焊接式□螺纹式□其它4．5中法兰连接方式：■法兰式□内压自紧式□焊接式□其它4．6阀杆密封型式：□填料+隔环□填料+软质填料□O-Ring □其它■填料4．7阀门是否具有安全排放装置：■有□无4．8阀门操作方式：□手动■电动□气动□液动□其它手动时顺时针旋转为关，逆时针旋转为开。
其它型式驱动时，阀门开关要与控制台开关按扭和指示相一致，避免误操作。
4．9支架上安有注油咀（杯），应经常注入润滑油（脂）、润滑阀杆螺母和轴承。
4．10阀门结构紧凑、操作灵活、密封可靠。
7．安装和使用7．1 安装7．1．1 阀门安装位置要有利于操作和维护。
7．1．2 阀门在安装前必须核对阀门规格型号、性能规范、技术要求、铭牌标识、安装方向等是否与使用条件相符。
特别安装方向要正确。
7．1．3 安装前必须清除阀腔内、密封面上异物、污渍和锈斑。
7．1．4 检查中法兰螺栓、填料压盖是否拧紧、压紧，阀门开关是否灵活方便。
65-35楔式闸阀说明书
XZF65-35楔式闸板阀使用说明书XZF65-35—SM1.主要用途与适用范围本阀主要用于控制设备介质的接通和切断，适用于额定工作压力为35MPa，通径要求为65mm，工作温度为-29℃～+121℃，介质为石油、天然气等酸性和非酸性环境。
2.产品技术规范a.执行标准：API Spec 6A井口装置和采油树规范；b.额定工作压力：35MPa（5000Psi）；c.阀门公称通径：65mm（2 9/16in）；d.额定温度等级：PU（-29℃～+121℃）；e.材料级别：EE；f.产品规范级别：PSL3；g.性能要求级别：PR1。
3.工作原理及结构说明3.1本阀为楔式闸板阀，主要由阀体、阀座、闸板、阀杆、阀盖、阀杆螺母、密封填料等零部件组成（详见附图）。
3.2阀门的阀板、阀座、阀杆、填料垫采用不绣钢制造而成，能满足技术规范所明确的工况要求。
3.3阀门的阀座采用浮动形式，能保证阀座与闸板的有效密封，阀座表面经淬火处理，其表面硬度值为45～50HRC，从而具备了抗冲蚀、耐磨损的特点，可有效保证产品的使用寿命。
3.4阀门密封填料采用聚四氟乙烯材料，能保持常压及高压的正常密封。
3.5逆时针方向旋转手轮，阀门运行打开动作，当阀杆进入上密封时，闸板导流孔与阀座孔完全接通，此时阀门完全打开；顺时针方向旋转手轮，阀门运行关闭动作，当关闭到位后，实现密封副的密封。
4.贮运维护和使用保养要求4.1阀门应置于干燥通风的室内贮存，并妥善封闭进出口，使阀门处于关闭状态。
4.2产品在贮运时，端部连接应涂油防绣，并防杂物污染。
4.3搬运时不得通过手轮来吊装阀门。
4.4本阀在生产中只作截断和接通介质用，在使用过程中，应使阀处于全开或全关两种位置，不允许用作调节流量，否则会影响阀的密封性能和使用寿命。
4.5平底推力球轴承是阀门转动件阀杆螺母的支承件，其运转的灵活性直接影响到阀门启闭力矩的大小，应定期通过轴承座上的油杯，向其注射黄油。
明杆楔式闸阀技术说明
明杆楔式闸阀技术说明（Z41H-10C）一、产品技术参数1. 型号：Z41H-10C2. 公称压力：1.0Mpa3. 壳体试验压力：1.5Mpa4. 密封试验压力：1.1Mpa5. 适用温度：≤425℃6. 适用介质：水、蒸汽、油品等7. 连接方式：双法兰连接8. 结构形式：手动明杆楔式刚性单闸板闸阀二、产品执行标准1. GB/T12234-2007《石油、天然气工业用螺柱连接阀盖的钢制闸阀》2. GB/T12221-2005《金属阀门结构长度》3. GB/T9113.1-2000《平面、突面整体钢制管法兰》4. GB/T13927-2008《工业阀门压力试验》三、产品技术性能特点1. 紧凑型明杆闸阀获得实用新型专利，专利号为ZL 2013 2 0866558.92. 高可靠性明杆闸阀获得实用新型专利，专利号为ZL 2014 2 0406626.83. 一种螺母副传动明杆闸阀获得实用新型专利，专利号为ZL 2014 2 0102017.34. 闸阀具有流体阻力小；密封面受冲击侵蚀小；不改变介质流向；不扰流，压降小；启闭力矩小；结构长度短；工艺性能好和适用的压力、温度范围广等特点。
闸阀启闭件的运动方向与介质流向垂直（不可作节流阀用）。
5. 闸阀结构合理、密封可靠、性能良好、造型美观。
闸阀适用于石油、化工、电力、供热行业等各种工况的管路上，切断或接通管路介质。
6. 明杆闸阀的阀杆带动闸板一起升降，阀杆上的传动螺纹在阀体外部，可根据阀杆的运动方向和位置直观地判断闸板的启闭和位置。
7. 楔式闸阀的闸板和阀座均为楔式，依靠互相接触的阀座之间楔的作用，使两个阀座面可同时紧闭，达到双重密封的目的。
8. 阀体阀盖结构设计合理，壁厚经严格控制及检测符合国家标准GB12234要求，强度高、刚性好、流阻小。
9. 阀体、阀盖、闸板采用铸钢WCB 精密铸造，电炉熔炼并经退火处理消除内应力。
10. 阀杆采用不锈钢2Cr13制成，有良好的抗腐蚀性、抗擦伤性和耐磨性。
明杆法兰式平行闸阀指引手册
操作规程
1.手轮逆时针旋转，阀杆上升，闸阀为开。
2.手轮顺时针旋转，阀杆下降，闸阀为关。
3.开关闸阀时，人体不能正对阀杆。
4.无论闸门开或关终了，手轮均应倒退1/4～1/2圈。
5.开关过程中，手轮旋转快到终点时，不允许太快，以免损伤阀杆。
6.闸阀在使用过程中只能全开或全关。
2.若阀（尾）杆密封圈发生泄漏，将闸阀处于全开（关）状态，使阀（尾）杆倒密封起作用，拆去注脂阀的压帽和堵头，用密封膏注入工具从注脂阀处加注EM08密封膏。
3.定期从闸阀上的黄油嘴向轴承加注黄油，每到1～2个月加注一次。
工作原理
转动PFF系列法兰式平行闸阀手轮，带动阀杆螺母旋转，旋转的阀杆螺母阀板上下移动，实现闸阀的开关，而阀板与阀座在波形弹簧作用下并借助密封脂和高压流体实现密封。
维护保养规定
1.使用过程中，开关10～20次后需向阀腔内加注7903号密封脂（将闸阀处于全开状态，手轮倒退1/2～1圈，拆去注脂阀的压帽和堵头，用高压注脂枪从注脂阀处加注790ห้องสมุดไป่ตู้号密封脂）。
常见故障及排除
1.升不起。（1T形槽断裂。T形槽应有圆弧过滤，提高铸造和热处理质量，开启时不要超过上死点；2单闸板卡死在阀体内。关闭力适当，不要使用长杠杆；3阀杆关闭后受热顶死。阀杆在关闭后，应间歇一定时间，阀杆进行一次卸载，将手轮倒转少许）
2.关不严（1阀杆的顶心磨灭或悬空，使闸板密封时好时坏。阀杆顶丝磨灭后应修复，顶心应顶住关闭件，并有一定的活动间隙；2密封面掉线。楔式双闸板间顶心调整垫更换厚垫、平行双闸板加厚或更换顶锥(楔块)、单闸板结构应更换或重新堆焊密封面；3.楔式双闸板脱落。正确选用楔式双闸板闸阀。保持架注意定期检查和修理；4.阀杆与闸板脱落。正确选用闸阀、操作用力适当；5导轨扭曲、偏斜，注意检查，进行修整；5闸板拆卸后装反，拆卸时应作好标记；6.密封面擦伤，不宜在含磨粒介质中使用闸阀；关闭过程中，密封面间反复留有细缝，利用介质冲走磨粒和异物）
楔式闸阀使用说明书
楔式闸阀使用说明书一、产品概述楔式闸阀是一种常用的阀门，适用于管道系统中的流体控制。
它通过阀门的闸板来实现流体的关闭和开启。
本说明书将详细介绍楔式闸阀的结构、安装、使用、维护等方面的内容。
二、产品结构1. 闸板：楔式闸阀的闸板通常采用铸铁或不锈钢材料制成，具有较高的强度和耐腐蚀性，能够有效关闭流体通道。
2. 阀体：阀体是支撑闸板的主要部件，通常采用耐腐蚀、耐高温的铸铁或不锈钢材料制造。
3. 密封装置：楔式闸阀的密封装置通常包括阀座密封和闸板与阀体间的密封。
阀座密封采用橡胶或聚四氟乙烯等材料，能够有效防止流体泄漏。
三、安装注意事项1. 安装前，应先检查阀门的型号、规格和材料，确保与管道系统的要求相匹配。
2. 在安装过程中，应注意避免阀门与其他设备相碰撞，防止阀门损坏或安装不牢固。
3. 根据管道系统的要求，正确选择阀门的安装位置和方向，并注意与管道系统密封连接。
4. 安装完成后，应进行严密性测试，确保阀门的正常运行。
四、使用方法1. 开启阀门：顺时针旋转手轮，使闸板离开阀座，实现流体通道的开启。
2. 关闭阀门：逆时针旋转手轮，使闸板与阀座紧密贴合，实现流体通道的关闭。
3. 在操作阀门时，应注意力度适中，避免过度用力或使用工具造成阀门损坏。
4. 遇到异常情况或阀门故障时，应立即停止使用，并进行排查和维修。
五、维护保养1. 定期检查阀门的工作状态和密封性能，如发现问题及时处理。
2. 清理阀门表面的污物和堆积物，保持阀门的清洁。
3. 使用防锈剂对阀门进行防腐处理，延长使用寿命。
4. 在长时间不使用阀门时，应关闭阀门并进行防尘处理。
六、注意事项1. 使用时请注意阀门的额定压力和温度范围，不得超过其允许的工作条件。
2. 避免阀门长时间处于关闭状态，以免闸板与阀座粘连或产生故障。
3. 避免与腐蚀性、高温或有害物质接触，以免损坏阀门材料。
七、故障处理1. 如果发现阀门无法正常开启或关闭，应先检查阀门是否卡死或受到其他物体的阻碍，并进行相应的清理和维修。
楔形闸阀
楔形闸阀楔形闸阀简介楔形闸阀,是闸阀的一种。
因其密封面与垂直中心线成某种角度即两平行面成楔形而得名。
一般情楔形闸阀况下，两密封面成楔形的闸阀，密封面与垂直中心线的角度为2°52’、3°30’、5°、8°、10°等。
楔形闸阀分为明杆闸阀和暗杆闸阀，楔形单闸板阀和楔形双闸板阀。
驱动方式有：电动，气动，手动，气液动等，连接方式有采用法兰式、焊接式、对夹式。
楔形闸阀结构特点区别于平行闸阀，楔形闸阀还有楔形单闸板阀。
最常用的楔式闸板阀的两个密封面形成楔形，楔形角楔形闸阀结构图随阀门参数而异，通常为50。
楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。
现在市场上通用的楔形闸阀设计一般制造按GB/12234-2007标准，密封可靠，性能优良；通常情况下采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松；楔形闸阀的形体简单, 结构长度短，制造工艺性好，适用范围广。
收到广大用户的欢迎。
工作原理楔形闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，楔形闸阀只能作全开和全关，不适合作调节和节流。
楔形闸阀一般通过阀杆随旋转手轮上下移动来完成阀门的启闭。
有明杆楔形闸阀和暗杆楔形闸阀两种。
明杆楔形闸阀是阀杆上下移动，阀杆螺母固定。
暗杆闸阀是阀杆固定，阀杆螺母上下移动已完成启闭。
应用范围楔形闸阀因其阀门的密封面与垂直中心线成某种角度，密封较好，故而可承受压力大。
一般情况下，楔形闸阀的阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性；闸板与阀座密封采用硬质合金堆焊而成，耐磨、耐高温，耐腐蚀，抗擦伤性能好、使用寿命长；阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况；一般可承受压力可达到PN16，广泛应用于电力、石油、化工、冶金、采矿、污水处理等工业领域，尤其在电站除灰可洗煤厂设备中发挥出巨大的作用！闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不适合作调节和节流。
楔式闸阀使用说明书
楔式闸阀使用说明书楔式闸阀一、用途与原理本阀门用于化工、石油、天然气、电站、环保、城建等行业的管道上，作为接通或截断介质的启闭装置，一般不用作调节和节流。
由传动装置带动阀杆螺母作顺时针转动，使阀杆作向下运动，闸板下行，闸板与密封圈之密封面吻合，则为关闭，截断介质；反之，阀杆螺母作逆时针转动，闸板上行，直至上密封面吻合，则为开启，接通介质。
本阀门一般处于常开或常闭状态。
二、性能特点本阀门是严格按GB/T12234、GB/T12224、美国ANSIB16.34等国际和国内标准设计制造的。
经过精心选材，精细设计，精心加工，精准检测，严格控制，阀门的各项技术水平，技术参数均达到了国际二十世纪末的水平。
阀门密封性能优良，无内外泄漏；密封副配对合理，使用寿命长。
是值得用户信赖的优质、安全、环保、节能、成熟的产品。
三、技术参数及性能规范（见表1）表1技术参数及性能规范Z41H-16～160C、Z41Y-16～160P、Z41Y-16～160R、Z41Y-16～160I、Z941H-16～160C、Z941Y-16～160PZ941Y-16～160R、Z941Y-16～160I、Z541H-16～160C、Z541Y-16～160P、Z541Y-16～160R、Z541Y-16～160型号公称压力试验压力（MPa）适用温度（℃）适用介质PN（MPa）强度试验密封试验主体材质≤Z41H-16 1.6 2.4 1.76WCB-29～425水、蒸汽、油品Z41H-25 2.5 3.75 2.75ZG1Cr18NI9TiZG1Cr18Ni12Mo2TiCF8、CF8M、CF3M -254～200硝酸、醋酸、磷酸、氨、苛性碱、乙烯、硫、酒精、食品Z41H-40 4.0 6.0 4.4Z41H-64 6.49.67.04Z41H-10010.015.011.0ZG1Cr5Mo、C5650油品、蒸汽、SO2 Z41H-16016.024.017.6LC1、LC2、LC3-59、-73、-101CO2、甲醇、煤气四、标准与规范（见表2）表2标准与规范设计与制造结构长度连接端压力－温度等级检验与试验主体材料GB/T12234GB/T12221GB/T9113、JB/T79GB/T12224(焊端)GB/T12224JB/T9092见上API600、API6D ASME B16.10ASME B16.5ASME B16.25ANSI B16.34API568五、产品结构简图六、主要零件名称和材质（见表3）表3主要零件名称和材质序号名称材质1阀体WCB/A216WCBZG1Cr18NI9TiZG1Cr18Ni12Mo2TiCF8、CF8M、CF3、CF3MZG1Cr5MoA217C5LC1、LC2、LC3 2阀盖3闸板4密封圈13Cr/STL18-8SS/STL STL5阀杆2Cr13/F6a18-8SS/304、316SS25Cr2Mo1VA2Cr13/F6a6垫片柔性石墨+3047螺柱35CrMo/A19318-8SS/A193B825Cr2Mo1VA2Cr13/A320L7 8螺母45/A1942H18-8SS/A194835CrMo A19469阀杆螺母ZQAl9-410手轮电动头KTH350-10组合件七、主要外型尺寸、连接尺寸和质量（见表4）表4主要外型尺寸和连接尺寸PN16DN标准值参考值手动电动L D D1D2b Z-φD0H H1型号50250160125100164-φ182********DZW10A 65265180145120184-φ182********DZW10A 80280195160135208-φ182********DZW15A 100300215180155208-φ183********DZW20A 125325245210185228-φ183********DZW20A 150350280240210248-φ23360675994DZW20A 2004003352952652612-φ234008151138DZW30A 2504504053553203012-φ254509521409DZW45A 3005004604103753012-φ2556011301540DZW60 3505505204704353416-φ2564012581700DZW90 4006005805254853616-φ3064014201933DZW120 4506506405855454020-φ3072015162150DZW120 5007007056506084420-φ3472016452235DZW180 6008008407707184820-φ4180018582474DZW250 PN25DN标准值参考值L D D1D2b Z-φ手动电动D0H H型号50250160125100204-φ182********DZW10A 65265180145120224-φ182********DZW15A 80280195160135228-φ182********DZW20A 100300230190160248-φ23320502740DZW20A 125325270220188288-φ25360614820DZW20A 150350300250218308-φ25360675994DZW30A 2004003603102783412-φ254008181138DZW30A 2504504203703323612-φ304509691409DZW45A 3005004854303904016-φ3056011301540DZW60 3505505504904484416-φ3464012801700DZW90 4006006105505054816-φ3472014501933DZW120 4506506606005555020-φ3472015412150DZW180 5007007306606505220-φ4180016762235DZW250 6008008407707185620-φ4180018742474DZW250PN40DN标准值参考值L D D1D2b Z-φ手动电动D0H H型号50250160125100204-φ182********DZW10A 65280180145120228-φ183********DZW15A 80310195160135228-φ183********DZW20A 100350230190160248-φ23360510802DZW20A 125400270220188288-φ25360615820DZW20A 150450300250218308-φ25400675994DZW30A 2005503753202823812-φ304508581138DZW45A 2506504453853454212-φ345609711409DZW60 3007505104504084616-φ3464011451588DZW90 3508505705104655216-φ3472012801755DZW120 4009506555855355816-φ4180014501902DZW180 50011507556706126220-φ4890017202425DZW250 PN63DN标准值参考值手动电动L D D1D2b Z-φD0H H型号50250175135105264-φ23280360620DZW15A 65280200160130288-φ23300375636DZW20A 80310210170140308-φ23320440716DZW20A 100350250200168328-φ25360510807DZW30A 125400295240202368-φ30360615862DZW30A 150450340280240388-φ34400675998DZW30A 2005504053453004412-φ344508581185DZW45A 2506504704003524812-φ415609711475DZW60 3007505304604125416-φ4164011451691DZW90 3508505955254756016-φ4172012802055DZW120 4009506705855256616-φ4814502215DZW180 50011508007056407020-φ5417202550DZW250PN100DN标准值参考值L D D1D2b Z-φ手动电动D0H H型号50250195145112284-φ25280360625DZW20A 65280220170138328-φ25300375638DZW20A 80310230180148348-φ25350440720DZW20A100350265210175388-φ30350510810DZW30A 125400310250210428-φ34400615866DZW30A 1504503502902504612-φ344006751010DZW45A 2005504303603125412-φ415008581190DZW60 2506505004303826012-φ416509711478DZW90 3007505855004427016-φ4872011451695DZW180 3508506555604987616-φ542060DZW250 4009507156205588016-φ542220DZW350 50011508157246358924-φ542540DZW350 PN160DN标准值参考值L D D1D2b Z-φ手动电动D0H H型号50250195145112284-φ25280360625DZW20A 65280220170138328-φ25300375638DZW20A 80310230180148348-φ25350440720DZW20A 100350265210175388-φ30350510810DZW30A 125400310250210428-φ34400615866DZW30A 1504503502902504612-φ344006751010DZW45A 2005504303603125412-φ415008581190DZW60 2506505004303826012-φ416509711478DZW90 3007505855004427016-φ4872011451695DZW180八、运输、存贮1.运输过程中必须将每台阀门、每台包装箱固定好，防止运输过程中磕碰损坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
明杆楔式闸阀技术说明
（Z41H-10C）
一、产品技术参数
1. 型号：Z41H-10C
2. 公称压力：1.0Mpa
3. 壳体试验压力：1.5Mpa
4. 密封试验压力：1.1Mpa
5. 适用温度：≤425℃
6. 适用介质：水、蒸汽、油品等
7. 连接方式：双法兰连接
8. 结构形式：手动明杆楔式刚性单闸板闸阀
二、产品执行标准
1. GB/T12234-2007《石油、天然气工业用螺柱连接阀盖的钢制闸阀》
2. GB/T12221-2005《金属阀门结构长度》
3. GB/T9113.1-2000《平面、突面整体钢制管法兰》
4. GB/T13927-2008《工业阀门压力试验》
三、产品技术性能特点
1. 紧凑型明杆闸阀获得实用新型专利，专利号为ZL 2013 2 0866558.9
2. 高可靠性明杆闸阀获得实用新型专利，专利号为ZL 2014 2 0406626.8
3. 一种螺母副传动明杆闸阀获得实用新型专利，专利号为ZL 2014 2 0102017.3
4. 闸阀具有流体阻力小；密封面受冲击侵蚀小；不改变介质流向；不扰流，压降小；启闭力矩小；结构长度短；工艺性能好和适用的压力、温度范围广等特点。
闸阀启闭件的运动方向与介质流向垂直（不可作节流阀用）。
5. 闸阀结构合理、密封可靠、性能良好、造型美观。
闸阀适用于石油、化工、电力、供热行业等各种工况的管路上，切断或接通管路介质。
6. 明杆闸阀的阀杆带动闸板一起升降，阀杆上的传动螺纹在阀体外部，可根据阀杆的运动方向和位置直观地判断闸板的启闭和位置。
7. 楔式闸阀的闸板和阀座均为楔式，依靠互相接触的阀座之间楔的作用，使两个阀座面可同时紧闭，达到双重密封的目的。
8. 阀体阀盖结构设计合理，壁厚经严格控制及检测符合国家标准GB12234要求，强度高、刚性好、流阻小。
9. 阀体、阀盖、闸板采用铸钢WCB 精密铸造，电炉熔炼并经退火处理消除内应力。
10. 阀杆采用不锈钢2Cr13制成，有良好的抗腐蚀性、抗擦伤性和耐磨性。
11. 密封面采用不锈钢制成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。
12. 填料采用柔性石墨，润滑性好，耐高温，密封严密，不漏水，更换方便。
13. 手动闸阀采用手轮直接启闭阀门，手轮上标有闸阀启闭方向，顺时针旋转为关闭闸阀，在闸阀处于最不利压力下，手轮最大操作力小于15Kgf 。
四、产品零部件材质
五、产品外形连接尺寸及结构简图。
