外墙节能构造钻芯检验方法
节能钻芯方案

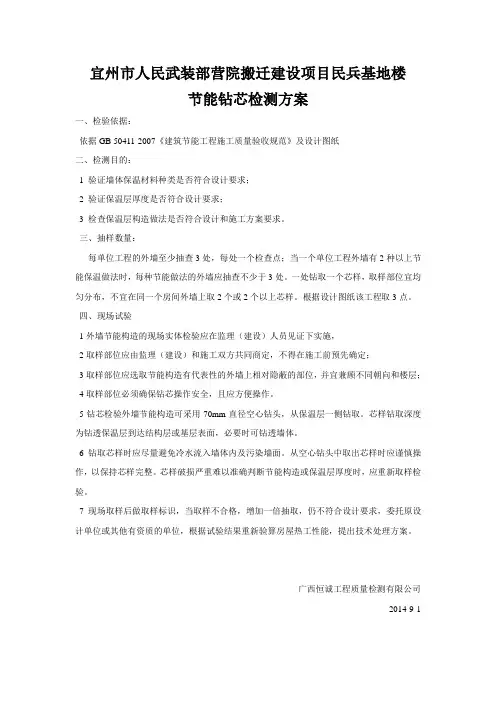

宜州市人民武装部营院搬迁建设项目民兵基地楼节能钻芯检测方案一、检验依据：依据GB 50411-2007《建筑节能工程施工质量验收规范》及设计图纸二、检测目的：1 验证墙体保温材料种类是否符合设计要求；2 验证保温层厚度是否符合设计要求；3 检查保温层构造做法是否符合设计和施工方案要求。
三、抽样数量：每单位工程的外墙至少抽查3处，每处一个检查点；当一个单位工程外墙有2种以上节能保温做法时，每种节能做法的外墙应抽查不少于3处。
一处钻取一个芯样，取样部位宜均匀分布，不宜在同一个房间外墙上取2个或2个以上芯样。
根据设计图纸该工程取3点。
四、现场试验1外墙节能构造的现场实体检验应在监理（建设）人员见证下实施，2取样部位应由监理（建设）和施工双方共同商定，不得在施工前预先确定；3取样部位应选取节能构造有代表性的外墙上相对隐蔽的部位，并宜兼顾不同朝向和楼层；4取样部位必须确保钻芯操作安全，且应方便操作。
5钻芯检验外墙节能构造可采用70mm直径空心钻头，从保温层一侧钻取。
芯样钻取深度为钻透保温层到达结构层或基层表面，必要时可钻透墙体。
6钻取芯样时应尽量避免冷水流入墙体内及污染墙面。
从空心钻头中取出芯样时应谨慎操作，以保持芯样完整。
芯样破损严重难以准确判断节能构造或保温层厚度时，应重新取样检验。
7 现场取样后做取样标识，当取样不合格，增加一倍抽取，仍不符合设计要求，委托原设计单位或其他有资质的单位，根据试验结果重新验算房屋热工性能，提出技术处理方案。
广西恒诚工程质量检测有限公司2014-9-1宜州市人民武装部营院搬迁建设项目宿舍楼节能钻芯检测方案一、检验依据：依据GB 50411-2007《建筑节能工程施工质量验收规范》及设计图纸二、检测目的：1 验证墙体保温材料种类是否符合设计要求；2 验证保温层厚度是否符合设计要求；3 检查保温层构造做法是否符合设计和施工方案要求。
三、抽样数量：每单位工程的外墙至少抽查3处，每处一个检查点；当一个单位工程外墙有2种以上节能保温做法时，每种节能做法的外墙应抽查不少于3处。
一 外墙节能构造检测方法
3 设备的液压加荷系统在短时（≤5min）保持荷载期间，其降荷值不得大于5％；
一 外墙节能构造检测方法
依据标准：
GB 50411－2007建筑节能工程施工质量验收规范
目的：
验证墙体保温材料的种类是否符合设计要求；
验证保温层厚度是否符合设计要求；
检查保温层构造做法是否符合设计和施工方案要求。
我国有关标准曾规定了墙体传热系数现场检测，但是受到检测条件、检测周期等因素的制约，难以推广应用。因此，《建筑节能工程施工质量验收规范》GB 50411-2007中通过多次论证并在部分工程上进行试验，决定对外墙节能构造做法进行现场钻芯检验，这种方法简便易行，对已完工工程的节能效果仅抽取少量试样即可验证。
2 检测项目、日期；
3 检测依据的标准；
4 抽样方法、抽样数量与抽样部位；
5 芯样状态的描述；
6 实测保温层厚度，设计要求厚度，设计和施工方案要求的构造做法；
7 给出是否符合设计要求的检验结论；
8 芯样照片；
9 监理（建设）单位取样见证人的见证意见；
10 检测发现的其他情况和相关信息；
F i ——第个试样的粘结力（N）；
Ai ——第个试样的有效粘结面积（mm2）。
每组试样的粘结强度应以5个测试值的平均值表示，精确至0.01 MPa。
保温板材为模塑聚苯板（EPS板），当设计给出粘结强度时，每组试样的粘结强度应不小于设计值；当设计无要求时，可参照《外墙外保温工程技术规程》JGJ 144的规定，其粘结强度应不小于0.10MPa。
外墙节能构造钻芯检验方法
外墙节能构造钻芯检验方法-CAL-FENGHAI.-(YICAI)-Company One1外墙节能构造钻芯检验方法（节选）根据中华人民共和国国家标准GB50411----2007 《建筑节能工程施工质量验收规范》之要求对外墙节能构造钻芯检验方法的现场取样进行全过程拍照。
一、本方法适用于检验外墙有保温层的节能构造是否符合设计要求。
详解：给出本方法的适用范围;当对围护结构中墙体之外的部位（如屋面、地面等）进行节能构造检验时，也可以参照本附录规定进行。
二、钻芯检验外墙节能构造应在外墙施工完工后、节能分部工程验收前进行。
详解：给出采用本方法检验外墙节能构造的时间，即应在外墙施工完工后、节能分部工程验收前进行。
钻芯检验外墙节能构造的取样部位和数量，应遵守下列规定：1、取样部位应由监理（建设）与施工双方共同确定，不得在外墙施工前预先确定；2、取样位置应选取节能构造有代表性的外墙上相对隐蔽的部位，并宜兼顾不同朝向和楼层；取样位置必须确保钻芯操作安全，且应方便操作。
3、外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样。
取样部位宜均匀分布，不宜在同一个房间外墙上取2个或2个以上芯样。
详解：给出钻芯检验外墙节能构造的取样部位和数量规定;钻芯检验外墙节能构造应在监理（建设）人员见证下实施。
外墙节能构造的钻芯检验为见证检验；见证人员为监理或建设单位人员。
三、钻芯检验外墙节能构造可采用空心钻头，从保温层一侧钻取直径70mm的芯样。
钻取芯样深度为钻透保温层到达结构层或基层表面，必要时也可钻透墙体。
当外墙表层坚硬不易钻透时，也可局部剔除坚硬面层后钻取芯样。
但钻芯后应恢复剔除前原有外墙的表面装饰层。
详解：给出钻芯检验外墙节能构造的方法；建议钻取直径70mm的芯样；四、钻取芯样深度只需要钻透保温层到达结构层或基层表面即可。
钻取芯样时应尽量避免冷却水流入墙体内及污染墙面。
从空心钻头中取出芯样时应谨慎操作，以保持芯样完整。
外墙节能构造钻芯检验报告
外墙节能构造钻芯检验报告一、目的本次检验旨在评估外墙节能构造的性能，以保证其符合相关标准和要求，确保建筑物的节能性能和使用寿命。
二、检验方法1.取样从建筑物外墙特定位置选择合适的样品进行测试。
样品应该代表整个外墙节能构造。
2.检测设备使用钻芯取样器、测距仪、显微镜等设备进行取样和检验。
3.检验内容（1）外墙节能构造的厚度（2）外墙绝热层的厚度和热传导率（3）外墙保温材料的类型和密度（4）外墙防潮层的性能（5）外墙节能构造的完整性和紧密度三、检验结果及分析1.外墙节能构造的厚度对所选取的样品进行钻芯取样后，使用测距仪进行测量，得出外墙节能构造的平均厚度为XXcm。
这个厚度与设计要求的节能效果相符合，符合相关标准。
2.外墙绝热层的厚度和热传导率对样品进行断面观察，并使用显微镜进行放大观察，结果显示外墙绝热层的平均厚度为XXcm，热传导率为X W/m·K。
这个厚度和热传导率符合相应标准要求，保证了建筑物的节能性能。
3.外墙保温材料的类型和密度通过检验样品中的保温材料，我们得知其主要由聚苯乙烯(PS)泡沫材料构成，密度为X kg/m³。
这种材料具有良好的保温效果和防火性能，符合相关标准和要求。
4.外墙防潮层的性能对样品进行分析后，发现外墙防潮层存在一定程度的老化和损坏，但整体性能仍能满足要求。
建议在维护过程中进行修补和加固，以延长其使用寿命。
5.外墙节能构造的完整性和紧密度检验结果显示外墙节能构造的完整性和紧密度较好，未发现明显的裂缝和漏洞，能有效保持建筑物密闭性，确保节能效果。
四、结论根据上述检验结果，我们得出以下结论：1.外墙节能构造的厚度、绝热层的厚度和热传导率、保温材料的类型和密度均符合相关标准和要求。
2.外墙防潮层虽存在一定程度的老化和损坏，但整体性能仍能满足要求，建议在维护过程中进行修补和加固。
3.外墙节能构造的完整性和紧密度较好，未发现明显的裂缝和漏洞，能有效保持建筑物密闭性，确保节能效果。
节能构造取芯检测方案
XXXX（工程名称）节能构造取芯检测方案编写：校核：批准：工程名称：委托单位：编制单位：单位地址：编制日期：目录1 概述 (3)2 检测依据 (3)3 检测方法、抽样规则及数量 (3)4 节能构造取芯确定 (4)5 检测提供的结果 (4)6 拟投入检测人员 (4)7 拟配备的检测仪器设备 (4)8 检测进度 (5)9 相关事项 (5)XXXXX节能构造取芯检测方案会签表 (7)XXXXXX（工程名称）节能构造取芯检测方案1 概述1.1工程概况XXXXXX位于位于南宁市XX路XX号，建设单位为XX公司，设计单位为XX公司，施工单位为XX公司，监理单位为XX公司。
该工程地上XX层，地下XX层，建筑面积为XXm2，目前已施工XX阶段。
节能设计构造：例（XX mm厚加气混凝土砌块/XX mm 厚无机保温砂浆/XX mm厚抗裂砂浆）1.2 检测原因1.3 委托内容对该工程节能构造保温层厚度进行检测。
2 检测依据2.1 《建筑节能工程施工质量验收标准》（GB 50411-2019）；2.2 委托单位提供的设计图纸及相关资料；2.3 国家和地区有关法规及标准。
3 检测方法、抽样规则及数量3.1检测方法钻芯法3.2抽样规则3.2.1 按单位工程进行节能构造检测，同工程项目、同施工单位且同期施工的多个单位工程，可合并计算建筑面积，每30000m2可视为一个单位工程进行抽样，不足30000m2也视为一个单位工程；3.2.2 取样部位应选取节能构造有代表性的外墙上相对隐蔽的部位，并宜兼顾不同朝向和楼层；3.2.3 取样数量为一个单位工程每种节能保温做法至少取3个芯样，取样部位宜均匀分布，不宜在同一个房间外墙上取2个或2个以上芯样。
3.3抽样数量根据以上规定，该工程节能构造检测拟抽检数量如下表3.3。
表3.3 节能构造取芯抽检数量一览表3.4现场节能构造取芯按规程第四章的相关规定进行。
4 节能构造取芯确定在垂直于芯样表面（外墙面）的方向上实测芯样保温层厚度，当实测厚度的平均值达到设计厚度的95%及以上时，应判定保温层厚度符合设计要求；当出现检验结果不符合设计要求时，故应增加一倍数量再次取样检验。
外墙节能构造钻芯取样检验记录
外墙节能构造钻芯取样检验记录外墙节能构造是指在墙体的外部对其进行一系列的保温、隔音、防火等构造处理，以降低墙体的能量消耗和提高其对外界环境的隔离性能。
钻芯取样检验是对外墙节能构造进行质量检验的重要手段之一，以确保外墙节能构造的质量和性能符合要求。
检验项目的内容包括外墙节能构造的构造层厚度、保温材料的密度和导热系数、纹理饰面层的粘结强度和耐候性、防火隔热层的防火等级和导热系数等。
下面是一份外墙节能构造钻芯取样检验记录的示例：检验单位：XXX检验中心检验日期：2024年XX月XX日检验名称：外墙节能构造钻芯取样检验1.检验对象取样位置：样品左上角1/4位置2.检验仪器钻芯取样器、进口显微镜、红外线测温仪、电子热导率仪3.检验过程3.1准备工作准备工作完成后，进行外墙节能构造样品的取样工作。
3.2钻芯取样使用钻芯取样器对外墙节能构造样品进行钻芯取样，钻孔直径为10mm，钻孔深度为100mm。
3.3检验指标根据相关标准和要求，对取样的钻芯进行一系列的检验指标测试，包括构造层厚度、保温材料的密度和导热系数、纹理饰面层的粘结强度和耐候性、防火隔热层的防火等级和导热系数等。
4.检验结果4.1构造层厚度测得外墙节能构造样品的构造层厚度为50mm，符合要求。
4.2保温材料的密度和导热系数测得外墙节能构造样品的保温材料密度为50kg/m³，导热系数为0.03W/(m·K)，符合要求。
4.3纹理饰面层的粘结强度和耐候性经过显微镜观察和粘结强度测试，纹理饰面层与构造层之间粘结良好，无起泡、脱层等现象，符合要求。
耐候性测试结果也符合要求。
4.4防火隔热层的防火等级和导热系数根据防火隔热层样品的材料和结构特点，判断其防火等级为B1级，导热系数为0.05W/(m·K)，符合要求。
5.检验结论6.检验人员检验人员名称、资质：XXX，具有XXX工程检验师资格7.备注对外墙节能构造的取样和检验过程无异常情况。
外墙节能构造
外墙节能构造外墙节能构造相关规定：根据中华人民共和国国家标准GB50411----2007 《建筑节能工程施工质量验收规范》之要求对外墙节能构造钻芯检验方法的现场取样进行了全过程拍照，现上传论坛内，请大家发表对《建筑节能工程施工质量验收规范》的”认识”。
一、本方法适用于检验外墙有保温层的节能构造是否符合设计要求。
详解：给出本方法的适用范围;当对围护结构中墙体之外的部位（如屋面、地面等）进行节能构造检验时，也可以参照本附录规定进行。
二、钻芯检验外墙节能构造应在外墙施工完工后、节能分部工程验收前进行。
详解：给出采用本方法检验外墙节能构造的时间，即应在外墙施工完工后、节能分部工程验收前进行。
钻芯检验外墙节能构造的取样部位和数量，应遵守下列规定：1、取样部位应由监理（建设）与施工双方共同确定，不得在外墙施工前预先确定；2、取样位置应选取节能构造有代表性的外墙上相对隐蔽的部位，并宜兼顾不同朝向和楼层；取样位置必须确保钻芯操作安全，且应方便操作。
3、外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样。
取样部位宜均匀分布，不宜在同一个房间外墙上取2个或2个以上芯样。
详解：给出钻芯检验外墙节能构造的取样部位和数量规定;实施时应事先制定方案，在确定取样部位后在图纸上加以标注。
钻芯检验外墙节能构造应在监理（建设）人员见证下实施。
外墙节能构造的钻芯检验为见证检验；见证人员为监理或建设单位人员。
三、钻芯检验外墙节能构造可采用空心钻头，从保温层一侧钻取直径70mm的芯样。
钻取芯样深度为钻透保温层到达结构层或基层表面，必要时也可钻透墙体。
当外墙表层坚硬不易钻透时，也可局部剔除坚硬面层后钻取芯样。
但钻芯后应恢复剔除前原有外墙的表面装饰层。
详解：给出钻芯检验外墙节能构造的方法；。
钻芯法测保温层厚度
根据中华人民共和国国家标准GB50411----2007 《建筑节能工程施工质量验收规范》之要求对外墙节能构造钻芯检验方法的现场取样进行了全过程拍照，现上传论坛内，请大家发表对《建筑节能工程施工质量验收规范》的“认识”。
一、本方法适用于检验外墙有保温层的节能构造是否符合设计要求。
详解：给出本方法的适用范围;当对围护结构中墙体之外的部位（如屋面、地面等）进行节能构造检验时，也可以参照本附录规定进行。
二、钻芯检验外墙节能构造应在外墙施工完工后、节能分部工程验收前进行。
详解：给出采用本方法检验外墙节能构造的时间，即应在外墙施工完工后、节能分部工程验收前进行。
钻芯检验外墙节能构造的取样部位和数量，应遵守下列规定：1、取样部位应由监理（建设）与施工双方共同确定，不得在外墙施工前预先确定；2、取样位置应选取节能构造有代表性的外墙上相对隐蔽的部位，并宜兼顾不同朝向和楼层；取样位置必须确保钻芯操作安全，且应方便操作。
3、外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样。
取样部位宜均匀分布，不宜在同一个房间外墙上取2个或2个以上芯样。
详解：给出钻芯检验外墙节能构造的取样部位和数量规定;实施时应事先制定方案，在确定取样部位后在图纸上加以标注。
钻芯检验外墙节能构造应在监理（建设）人员见证下实施。
外墙节能构造的钻芯检验为见证检验；见证人员为监理或建设单位人员。
三、钻芯检验外墙节能构造可采用空心钻头，从保温层一侧钻取直径70mm的芯样。
钻取芯样深度为钻透保温层到达结构层或基层表面，必要时也可钻透墙体。
当外墙表层坚硬不易钻透时，也可局部剔除坚硬面层后钻取芯样。
但钻芯后应恢复剔除前原有外墙的表面装饰层。
详解：给出钻芯检验外墙节能构造的方法；建议钻取直径70mm的芯样；四、钻取芯样深度只需要钻透保温层到达结构层或基层表面即可。
钻取芯样时应尽量避免冷却水流入墙体内及污染墙面。
从空心钻头中取出芯样时应谨慎操作，以保持芯样完整。
外墙节能构造钻芯检验方法
外墙节能构造钻芯检验方法（节选）根据中华人民共和国国家标准GB50411----2007 《建筑节能工程施工质量验收规范》之要求对外墙节能构造钻芯检验方法的现场取样进行全过程拍照。
一、本方法适用于检验外墙有保温层的节能构造是否符合设计要求。
详解：给出本方法的适用范围;当对围护结构中墙体之外的部位（如屋面、地面等）进行节能构造检验时，也可以参照本附录规定进行。
二、钻芯检验外墙节能构造应在外墙施工完工后、节能分部工程验收前进行。
详解：给出采用本方法检验外墙节能构造的时间，即应在外墙施工完工后、节能分部工程验收前进行。
钻芯检验外墙节能构造的取样部位和数量，应遵守下列规定：1、取样部位应由监理（建设）与施工双方共同确定，不得在外墙施工前预先确定；AHA12GAGGAGAGGAFFFFAFAF2、取样位置应选取节能构造有代表性的外墙上相对隐蔽的部位，并宜兼顾不同朝向和楼层；取样位置必须确保钻芯操作安全，且应方便操作。
3、外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样。
取样部位宜均匀分布，不宜在同一个房间外墙上取2个或2个以上芯样。
详解：给出钻芯检验外墙节能构造的取样部位和数量规定;钻芯检验外墙节能构造应在监理（建设）人员见证下实施。
外墙节能构造的钻芯检验为见证检验；见证人员为监理或建设单位人员。
AHA12GAGGAGAGGAFFFFAFAF三、钻芯检验外墙节能构造可采用空心钻头，从保温层一侧钻取直径70mm的芯样。
钻取芯样深度为钻透保温层到达结构层或基层表面，必要时也可钻透墙体。
当外墙表层坚硬不易钻透时，也可局部剔除坚硬面层后钻取芯样。
但钻芯后应恢复剔除前原有外墙的表面装饰层。
详解：给出钻芯检验外墙节能构造的方法；建议钻取直径70mm的芯样；四、钻取芯样深度只需要钻透保温层到达结构层或基层表面即可。
钻取芯样时应尽量避免冷却水流入墙体内及污染墙面。
从空心钻头中取出芯样时应谨慎操作，以保持芯样完整。
钻芯取样检验法
钻芯取样检验法一、外墙节能构造实体检验时间的选择外墙节能构造钻芯取样检验应在外墙施工完工以后建筑节能分部工程验收前进行。
在项目监理机构出具建筑节能工程质量评估报告之前，应已经完成了外墙节能构造钻芯实体检验工作。
二、节能构造实体检验钻芯取样的部位和数量1.钻芯取样的部位钻芯取样的部位应由项目监理或建设单位与施工单位双方共同确定，而不能在外墙节能构造施工前就预先选定。
这是因为预先选定的部位往往施工单位会严格按照设计和规范要求做的比较好，而其它没被预定的部位就有可能未按预先选定部位的做法进行施工，如此则脱离了钻芯取样的抽样原则。
取样的部位应选取节能构造有代表性的外墙上相对隐蔽部位，兼顾不同的朝向和楼层，同时又必须确保钻芯操作的安全。
2.钻芯取样的数量外墙节能构造钻芯取样的数量为一个单位工程每组节能保温至少钻取三个芯样。
取样部位应均匀分布，不宜在同一房间外墙上取两个或两个以上芯样。
外墙保温芯样取样时应兼顾不同的朝向、不同的楼层以及不同的构造做法。
外墙节能构造钻芯取样实体检验应在监理人员见证下进行。
三、钻芯取样检验方法一般是采用空心钻筒在从外墙保温层一侧钻取直径为70毫米的芯样。
四■注意事项取样过程中应尽量避免冷却水流入墙体内且污染墙面（保温层施工时尤其是外墙外保温层,本身就要求墙体是干燥的,且不能在雨雪天气施工,由于整个保温层是封闭的，如有水进入墙体，就很难出来，导致保温层发霉、剥落，从而影响整个保温层的使用寿命），从空心钻钻夹取出芯样时应谨慎操作，以保持芯样的完整。
当芯样被严重破坏难以判断节能构造和保温层厚度时，重新进行取样试验。
五、外墙节能构造钻芯检测监理见证监控要点⑴监理应对照图纸观察判断对应保温材料的种类是否符合设计要求，必要时也可以采用其它的方法加以判断；⑵用分度值为1廊的钢尺在垂直于芯样表面上量取保温层的厚度，精确到Imm,这必须要求监理于现场实测实量并进行记录；⑶观察剖开的保温层芯样构造做法是否符合设计方案或施工方案的要求，主要是设计方案有要求，查看有无网格布，抗裂砂浆是否也抹了，每一层的做法是否满足当初设计方案的规定；⑷在垂直于芯样表面上量取的保温层厚度,当实测实量的芯样厚度平均值达到设计值的95%以上,且最小值不低于设计值的90%时，应判定保温层的厚度符合设计要求。
外墙节能构造钻芯检验方法
外墙节能构造钻芯检验方法预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制外墙节能构造钻芯检验方法1 给出本方法的适用范围。
当对围护结构中墙体之外的部位(如屋面、地面等)进行节能构造检验时，也可以参照本附录规定进行。
2 给出采用本方法检验外墙节能构造的时间。
即应在外墙施工完工后、节能分部工程验收前进行。
3 给出钻芯检验外墙节能构造的取样部位和数量规定。
实施时应事先制定方案，在确定取样部位后在图纸上加以标柱。
4 给出钻芯检验外墙节能构造的方法。
规范建议钻取直径70mm 的芯样，是综合考虑了多种直径芯样的实际效果后确定的。
实施时如有困难，也可以采取50～lOOmm范围内的其他直径。
由于检验目的是验证墙体节能构造，故钻取芯样深度只需要钻透保温层到达结构层或基层表面即可。
5 为避免钻取芯样时冷却水流人墙体内或污染墙面，钻芯时应采用内注水冷却方式的钻头。
6 给出对芯样的检查方法。
可分为3个步骤进行检查并作出检查记录(原始记录)：6.1 对照设计图纸观察、判断；6.2 量取厚度；6.3 观察或剖开检查构造做法。
7 给出是否符合设计要求结论的判断方法。
即实测厚度的平均值达到设计厚度的95％及以上时，应判符合；否则应判不符合设计要求。
8 给出钻芯检验外墙节能构造的检验报告主要内容。
这些内容实际上也是对检测报告的基本要求。
无论是由检测单位还是由施工单位进行检验，均应按照这些内容和报告格式的要求出具报告，并应保存检验原始记录以备查对。
9 当出现检验结果不符合设计要求时，首先应考虑取点的代表性及偶然性等因素，故应增加一倍数量再次取样检验。
当证实确实不符合要求时，应按照统一标准规定的原则进行处理。
此时应委托原设计单位或其他有资质的单位重新验算房屋的热工性能，提出技术处理方案。
10 给出对外墙取样部位的修补要求。
规范要求采用保温材料填充并用建筑胶密封。
实际操作中应注意填塞密实并封闭严密，不允许使用混凝土或碎砖加砂浆等材料填塞，以避免产生热桥。
外墙节能构造钻芯检验方法
外墙节能构造钻芯检验方法1 给出本方法的适用范围。
当对围护结构中墙体之外的部位(如屋面、地面等)进行节能构造检验时，也可以参照本附录规定进行。
2 给出采用本方法检验外墙节能构造的时间。
即应在外墙施工完工后、节能分部工程验收前进行。
3 给出钻芯检验外墙节能构造的取样部位和数量规定。
实施时应事先制定方案，在确定取样部位后在图纸上加以标柱。
4 给出钻芯检验外墙节能构造的方法。
规范建议钻取直径 70mm的芯样，是综合考虑了多种直径芯样的实际效果后确定的。
实施时如有困难，也可以采取50～lOOmm范围内的其他直径。
由于检验目的是验证墙体节能构造，故钻取芯样深度只需要钻透保温层到达结构层或基层表面即可。
5 为避免钻取芯样时冷却水流人墙体内或污染墙面，钻芯时应采用内注水冷却方式的钻头。
6 给出对芯样的检查方法。
可分为3个步骤进行检查并作出检查记录(原始记录)：6.1 对照设计图纸观察、判断；6.2 量取厚度；6.3 观察或剖开检查构造做法。
7 给出是否符合设计要求结论的判断方法。
即实测厚度的平均值达到设计厚度的95％及以上时，应判符合；否则应判不符合设计要求。
8 给出钻芯检验外墙节能构造的检验报告主要内容。
这些内容实际上也是对检测报告的基本要求。
无论是由检测单位还是由施工单位进行检验，均应按照这些内容和报告格式的要求出具报告，并应保存检验原始记录以备查对。
9 当出现检验结果不符合设计要求时，首先应考虑取点的代表性及偶然性等因素，故应增加一倍数量再次取样检验。
当证实确实不符合要求时，应按照统一标准规定的原则进行处理。
此时应委托原设计单位或其他有资质的单位重新验算房屋的热工性能，提出技术处理方案。
10 给出对外墙取样部位的修补要求。
规范要求采用保温材料填充并用建筑胶密封。
实际操作中应注意填塞密实并封闭严密，不允许使用混凝土或碎砖加砂浆等材料填塞，以避免产生热桥。
规范建议修补后宜在取样部位挂贴标志牌加以标示。
外墙保温节能构造钻心取样检测方法
外墙保温节能构造钻心取样检测方法（图）根据中华人民国国家标准GB50411----2007 《建筑节能工程施工质量验收规》之要求对外墙节能构造钻芯检验方法的现场取样进行了全过程拍照，现公布于各省、，请大家发表对《建筑节能工程施工质量验收规》的“认识”。
一、本方法适用于检验外墙有保温层的节能构造是否符合设计要求。
详解：给出本方法的适用围;当对围护结构中墙体之外的部位（如屋面、地面等）进行节能构造检验时，也可以参照本附录规定进行。
二、钻芯检验外墙节能构造应在外墙施工完工后、节能分部工程验收前进行。
详解：给出采用本方法检验外墙节能构造的时间，即应在外墙施工完工后、节能分部工程验收前进行。
钻芯检验外墙节能构造的取样部位和数量，应遵守下列规定：1、取样部位应由监理（建设）与施工双方共同确定，不得在外墙施工前预先确定；2、取样位置应选取节能构造有代表性的外墙上相对隐蔽的部位，并宜兼顾不同朝向和楼层；取样位置必须确保钻芯操作安全，且应方便操作。
3、外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样。
取样部位宜均匀分布，不宜在同一个房间外墙上取2个或2个以上芯样。
详解：给出钻芯检验外墙节能构造的取样部位和数量规定;实施时应事先制定方案，在确定取样部位后在图纸上加以标注。
钻芯检验外墙节能构造应在监理（建设）人员见证下实施。
外墙节能构造的钻芯检验为见证检验；见证人员为监理或建设单位人员。
三、钻芯检验外墙节能构造可采用空心钻头，从保温层一侧钻取直径70mm 的芯样。
钻取芯样深度为钻透保温层到达结构层或基层表面，必要时也可钻透墙体。
当外墙表层坚硬不易钻透时，也可局部剔除坚硬面层后钻取芯样。
但钻芯后应恢复剔除前原有外墙的表面装饰层。
详解：给出钻芯检验外墙节能构造的方法；建议钻取直径70mm的芯样；四、钻取芯样深度只需要钻透保温层到达结构层或基层表面即可。
钻取芯样时应尽量避免冷却水流入墙体及污染墙面。
从空心钻头中取出芯样时应谨慎操作，以保持芯样完整。
外墙保温节能构造钻心取样检测方法
外墙保温节能构造钻心取样检测方法（图）根据中华人民共和国国家标准GB50411----2007 《建筑节能工程施工质量验收规范》之要求对外墙节能构造钻芯检验方法的现场取样进行了全过程拍照，现公布于各省、，请大家发表对《建筑节能工程施工质量验收规范》的“认识”。
一、本方法适用于检验外墙有保温层的节能构造是否符合设计要求。
详解：给出本方法的适用范围;当对围护结构中墙体之外的部位（如屋面、地面等）进行节能构造检验时，也可以参照本附录规定进行。
二、钻芯检验外墙节能构造应在外墙施工完工后、节能分部工程验收前进行。
详解：给出采用本方法检验外墙节能构造的时间，即应在外墙施工完工后、节能分部工程验收前进行。
钻芯检验外墙节能构造的取样部位和数量，应遵守下列规定：1、取样部位应由监理（建设）与施工双方共同确定，不得在外墙施工前预先确定；2、取样位置应选取节能构造有代表性的外墙上相对隐蔽的部位，并宜兼顾不同朝向和楼层；取样位置必须确保钻芯操作安全，且应方便操作。
3、外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样。
取样部位宜均匀分布，不宜在同一个房间外墙上取2个或2个以上芯样。
详解：给出钻芯检验外墙节能构造的取样部位和数量规定;实施时应事先制定方案，在确定取样部位后在图纸上加以标注。
钻芯检验外墙节能构造应在监理（建设）人员见证下实施。
外墙节能构造的钻芯检验为见证检验；见证人员为监理或建设单位人员。
三、钻芯检验外墙节能构造可采用空心钻头，从保温层一侧钻取直径70mm 的芯样。
钻取芯样深度为钻透保温层到达结构层或基层表面，必要时也可钻透墙体。
当外墙表层坚硬不易钻透时，也可局部剔除坚硬面层后钻取芯样。
但钻芯后应恢复剔除前原有外墙的表面装饰层。
详解：给出钻芯检验外墙节能构造的方法；建议钻取直径70mm的芯样；四、钻取芯样深度只需要钻透保温层到达结构层或基层表面即可。
钻取芯样时应尽量避免冷却水流入墙体内及污染墙面。
从空心钻头中取出芯样时应谨慎操作，以保持芯样完整。
建筑外墙节能构造钻芯检验方案及监理见证要点
建筑外墙节能构造钻芯取样检验方案及监理见证监控要点一、外墙节能构造实体检验时间的选择外墙节能构造钻芯取样检验应在外墙施工完工以后建筑节能分部工程验收前进行。
在项目监理机构出具建筑节能工程质量评估报告之前，应已经完成了外墙节能构造钻芯实体检验工作。
二、节能构造实体检验钻芯取样的部位和数量1、钻芯取样的部位钻芯取样的部位应由项目监理或建设单位与施工单位双方共同确定，而不能在外墙节能构造施工前就预先选定。
这是因为预先选定的部位往往施工单位会严格按照设计和规范要求做的比较好，而其它没被预定的部位就有可能未按预先选定部位的做法进行施工，如此则脱离了钻芯取样的抽样原则。
取样的部位应选取节能构造有代表性的外墙上相对隐蔽部位，兼顾不同的朝向和楼层，同时又必须确保钻芯操作的安全。
2、钻芯取样的数量外墙节能构造钻芯取样的数量为一个单位工程每组节能保温至少钻取三个芯样。
取样部位应均匀分布，不宜在同一房间外墙上取两个或两个以上芯样。
外墙保温芯样取样时应兼顾不同的朝向、不同的楼层以及不同的构造做法。
外墙节能构造钻芯取样实体检验应在监理人员见证下进行。
三、钻芯检验方法一般是采用空心钻筒在从外墙保温层一侧钻取直径为70毫米的芯样。
四、注意事项取样过程中应尽量避免冷却水流入墙体内且污染墙面（保温层施工时尤其是外墙外保温层，本身就要求墙体是干燥的，且不能在雨雪天气施工，由于整个保温层是封闭的，如有水进入墙体，就很难出来，导致保温层发霉、剥落，从而影响整个保温层的使用寿命），从空心钻钻夹取出芯样时应谨慎操作，以保持芯样的完整。
当芯样被严重破坏难以判断节能构造和保温层厚度时，重新进行取样试验。
五、外墙节能构造钻芯检测监理见证监控要点⑴监理应对照图纸观察判断对应保温材料的种类是否符合设计要求，必要时也可以采用其它的方法加以判断；⑵用分度值为1㎜的钢尺在垂直于芯样表面上量取保温层的厚度，精确到1㎜，这必须要求监理于现场实测实量并进行记录；⑶观察剖开的保温层芯样构造做法是否符合设计方案或施工方案的要求，主要是设计方案有要求，查看有无网格布，抗裂砂浆是否也抹了，每一层的做法是否满足当初设计方案的规定；⑷在垂直于芯样表面上量取的保温层厚度,当实测实量的芯样厚度平均值达到设计值的95%以上,且最小值不低于设计值的90%时，应判定保温层的厚度符合设计要求。
外墙节能构造钻芯检验方案
外墙节能构造钻芯检验方案一、检验前准备：1、确定钻芯取样位置（见附图）。
2、检验前通知监理及建设单位对外墙本板钻芯取样位置进行核实，钻芯时旁站监督检验。
二、检测工具：1、采用注水冷却式钻头。
2、米尺，钢尺等。
三、钻芯取样方法及技术要求：1、采用75mm直径钻头．2、钻取芯样深度只需钻透保温层到达结构层或基层表面即可．3、实测厚度德平均值达到设计厚度的95%及以上时为合格．否则为不合格，不合格则应双倍取样再次进行复测，如还不合格要求让设计单位提出整改方案．4、选取取芯位置应方便、安全易于修补．5、对外墙取样部位的修补要求采用保温材料填充并用建筑胶密封，实际操作中应注意填塞密室并封闭严密，不允许使用混凝土或碎砖加砂浆等材料填塞，以避免产生热桥，规范建议修补后宜在取样部位挂贴标志牌加以标示．四、钻取的芯样检查方法及要求：１、对照设计图纸观察、判断保温材料种类是否符合设计要求；必要时也可采用其他方法加以判断。
２、用分度值为1mm的钢尺，在垂直于芯样表面（外墙面）的方向上量保温层厚度，精确到1mm．３、观察或剖开检查保温层构造做法是否符合设计和施工方案要求．４、在垂直于芯样表面（外墙面）的方向上实测芯样保温层厚度，当实测芯样厚度的平均值达到设计厚度的95%及以上且最小值不低于设计厚度的90%时，应判定保温层厚度符合设计要求．５、检验报告包括的内容：１、抽样方法、数量、部位．２、芯样状态的描述．３、实测保温层厚度，设计要求厚度．４、按照规范检验目的给出是否符合设计要求的检验结论．５、附有带标尺的芯样照片上注明每个芯样的取样部位．６、监理（建设）单位取样见证人的见证意见．７、参见现场检验的人员及现场检验时间．８、检测发现的其他情况和相关信息．五、检测时间：检测时间应在保温板施工完毕后进行检验．钻心位置图：图（1）东山墙图（2）前墙图（3）后墙融汇家园外墙保温钻芯检验方案编制单位：大连永诚建筑装饰工程有限公司。
外墙节能构造及保温层厚度(钻芯法)标准
外墙节能构造及保温层厚度(钻芯法)标准下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 引言随着社会经济的发展和人们对节能环保的日益重视，建筑节能已成为当今建筑行业的热门话题之一。
外墙节能构造钻芯检验检测方案
外墙节能构造钻芯检验检测方案1 适用范围本方案适用于检验外墙有保温层的节能构造是否符合设计要求，判定或鉴别外墙保温层厚度是否符合设计要求。
2 试验目的验证保温层的节能构造做法及保温层材料厚度是否符合设计要求。
3 依据标准《建筑节能工程施工质量验收规范》GB50411-20194 仪器设备4.1 手持式钻芯机4.2 钢直尺5检验人员检验人员均为持证上岗人员。
6 检验方法6.1 芯样钻取部位及数量⑴取样部位应由监理（建设）与施工双方共同确定，不得在外墙施工前预先确定。
⑵取样位置应选取节能构造有代表性的外墙上相对掩蔽部位，并宜兼顾不同朝向和楼层，取样位置必须确保钻芯操作安全、方便。
⑶外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样，取样部位宜均匀分布，不宜在同一个房间外墙上取2个或2个以上芯样。
6.2 对钻取的芯样，应按照下列规定进行检查⑴对照设计图纸观察、判断保温材料种类是否符合设计要求，必要时也可采用其他方法加以判断。
⑵用分度值为1mm的钢尺，在垂直芯样表面（外墙面）的方向量取保温层厚度，精确到1mm。
⑶观察或剖开检查保温层构造做法是否符合设计和施工方案要求。
6.3 芯样的检查方法⑴对照设计图纸观察、判断；⑵量取厚度；⑶观察或剖开检查构造做法；⑷作出检查记录（原始记录）。
6.4 钻取芯样的判定在垂直于芯样表面的方向上实测芯样保温层厚度，当时侧厚度平均值达到设计厚度的95%及以上，且最小值不小于设计厚度的90%时，应判定保温层厚度符合设计要求，否则，应判定保温层厚度不符合设计要求。
7 仪器操作及注意事项7.1 当可以之间手持钻取的时候也要保证钻机的垂直度，不能影响保温厚度的正常测量。
7.2 注意事项钻进过程中，应保持钻机的平稳，经常校正钻机立轴的垂直度，及时纠正立轴偏差，同时观察冲洗液量和泵压的变化，钻孔内德循环冷却水不得中断，应根据回水含沙量及颜色调整钻进速度。
正常泵压应为0.5~1MPa。
钻芯法检测建筑外墙外保温构造技术规程
钻芯法检测建筑外墙外保温构造技术规程一、引言建筑外墙外保温技术在提高建筑能效、保护建筑结构、改善建筑舒适性等方面具有重要的作用。
为了确保外保温材料的质量以及施工质量，钻芯法检测成为了一种常用的技术手段。
本文就钻芯法检测建筑外墙外保温构造技术进行详细阐述。
二、钻芯法检测原理钻芯法检测是通过钻取外保温材料和控制层的芯样，来监测和评估外墙外保温系统的质量和性能。
该方法主要包括以下几个步骤：1.确定钻芯取样点：根据设计要求和实际情况，确定外墙外保温系统的取样点位，并标注在墙体上。
2.钻芯取样：使用专用的钻芯机械设备，在取样点进行钻孔取芯。
取芯深度一般为外保温层和控制层的厚度之和。
3.样品提取：将取得的钻芯样品取出，并进行标识和记录。
4.检测数据分析：通过对取样样品的物理和化学性质进行测试和分析，得出外墙外保温系统的质量和性能。
三、钻芯法检测的意义1.保证外保温材料质量：通过钻芯法检测，可以获取外保温材料的实际性能，确保其质量符合规定标准，有助于预防低质量材料的使用。
2.检测外保温系统断热性能：外保温系统的热传导系数是评价其断热性能的重要指标之一，通过钻芯法检测，可以准确测量和评估外保温系统的热传导系数，帮助优化建筑能耗。
3.监测施工质量：钻芯法检测可以评估外保温系统施工质量，如外保温材料的粘结强度、接头处的耐水性等，有助于及时发现施工问题并进行修复。
四、钻芯法检测技术规程1.钻芯设备：选择合适的钻芯机械设备，确保其钻孔质量和稳定性。
2.取样点布置：根据外墙外保温系统的类型和要求，在建筑表面确定取样点位置，并进行标识和记录。
3.钻芯取样：根据设计要求和取样点位置，使用钻芯机械设备进行取样，保证取芯深度符合实际情况。
4.样品提取与保存：将取出的钻芯样品进行标识，记录其取样点位置、深度和采样日期等信息，存放在干燥、阴凉的地方，避免样品质量受损。
5.检测数据分析：根据取样得到的样品，进行物理性能和化学性能的测试和分析，得出相应的结论和评估结果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C外墙节能构造钻芯检验方法
装C.0.1本方法适用于检验带有保温层的建筑外墙其节能构造是否符合设计
C.0.2钻芯检验外墙节能构造应在外墙施工完工后、节能分部工程验收前进行。
C.0.3钻芯
检验外墙节能构造的取样部位和数量,应遵守下列规定:
a.取样部位应由监理(建设)与施工双方共同确定,不得在外墙施工前预先
确定; b.取样部位应选取节能构造有代表性的外墙上相对隐蔽的部位,并宜兼顾不同朝向和
楼层;取样部位必须确保钻芯操作安全,且应方便操作。
c.外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样。
取样部位宜均匀分布,
不宜在同一个房间外墙上取2个或2个以上芯样
C.0.4钻芯检验外墙节能构造应在监理(建设)人员见证下实施。
C.0.5钻芯检验外墙节能构造可采用空心钻头,从保温层一侧钻取直径70m的芯样。
钻取芯
样深度为钻透保温层到达结构层或基层表面,必要时也可钻透墙体。
当外墙的表层坚硬不易钻
透时,也可局部剔除坚硬的面层后钻取芯样。
但钻取芯样后应恢复原有外墙的表面装饰层。
C.0.6钻取芯样时应尽量避免冷却水流入墙体内及污染墙面。
从空心钻头中
C.0.7对钻取的芯样,应按照下列规定进行检查
a.对照设计图纸观察、判断保温材料种类是否符合设计要求;必要时也可采
b.用分度值为1mm的钢尺,在垂直于芯样表面(外墙面)的方向上量取保温
层厚度,精确到1mm;
c.观察或剖开检查保温层构造做法是否符合设计和施工方案要求。
C.0.8在垂直于芯样表面(外墙面)的方向上实测芯样保温层厚度,当实测芯样厚度的平均值达
到设计厚度的95%及以上且最小值不低于设计厚度的90%时,应判定保温层厚度符合设计要求;否则,应判定保温层厚度不符合设计要求。
C.0.9实施钻芯检验外墙节能构造的机构应出具检验报告。
检验报告的格式可参照表C.0.9
样式。
检验报告至少应包括下列内容:a.抽样方法、抽样数量与抽样部位;
b.芯样状态的描述
实测保温层厚度,设计要求厚度
d.按照本规范9.1.2条的检验目的给出是否符合设计要求的检验结论;
e.附有带标尺的芯样照片并在照片上注明每个芯样的取样部位
f.监理(建设)单位取样见证人的见证意见
g.参加现场检验的人员及现场检验时间
h.检测发现的其他情况和相关信息。
C.0.10当取样检验结果不符合设计要求时,应委托具备检测资质的见证检测机构增加一倍数
量再次取样检验。
仍不符合设计要求时应判定围护结构节能构造不符合设计要求。
此时应根
据检验结果委托原设计单位或其他有资质的单位重新验算房屋的热工性能,提出技术处理方案。
C.0.11外墙取样部位的修补,可采用聚苯板或其他保温材料制成的圆柱形塞填充并用建筑密
封胶密封。
修补后宜在取样部位挂贴注有“外墙节能构造检验点”的标志牌。
