温湿敏元件识别和管控

B. 已拆封元件的存放: i. 存放在防潮箱中(存放時間<密封存放時間)
ii. 密封回抗濕包裝袋中 4) 超過存放時間的元件的處理: i. 烘烤后使用
ii. 烘烤后存放回防潮箱 iii. 烘烤后密封回防潮袋中
濕敏級別 1 2 2a 3 4 5 5a 6
表5-1 不同濕敏級別在工廠溫濕度條件下的壽命 工廠溫濕度環境即≦30°C/60% RH或要求的條件下(開封後)的壽命時限 在≦30°C/60% RH的環境下無限制 1年 4星期 168小時 72小時 48小時 24小時 用之前必須烘烤. 烘烤後必須在標籤上要求的時間內對零件進行回流焊接
2,為什麼要做MSD管控?

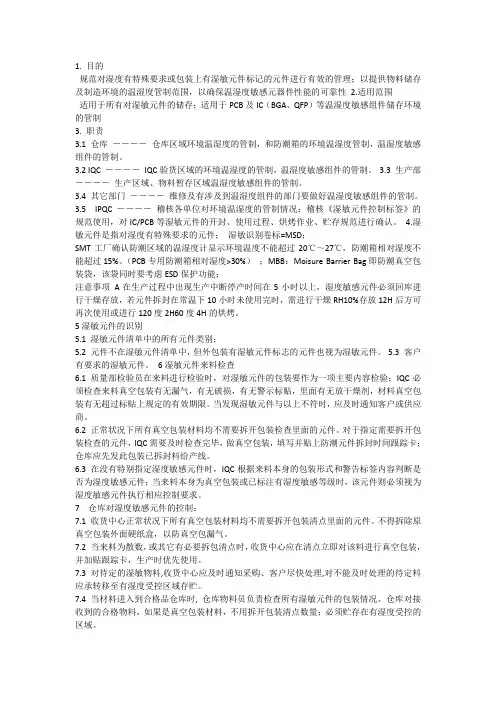

目的
提供物料储存及制造环境的温湿度管制 范围,以确保温湿度敏感元器件性能的可靠 性.
适用范圍
適用于DMDII PCBA制造及物料儲存環 境的管制
3,怎樣來管控?
1)如何認識哪些是溫濕度敏感元件? 如何區分敏感等級?
2)管控的要點和方法
1)如何認識哪些是溫濕度敏感元件? 如何區分敏感等級? a) 典型溫濕度元件
各附表介紹
如下表:
Thank You!

Eg. 產線生產完后剩余物料怎樣處理?
1) 若此物料超過開封存放時間, 則需烘烤后存放在防潮 箱中或密封回防潮袋中存放,或烘烤后繼續上線使用. 2) 若此物料沒有超過開封存放時間, 可以繼續生產使用, 或存放回防潮箱或烘烤后密封回防潮袋中存放.
5) 濕敏元件操作注意事項
作業員在拆開防潮袋或將已拆開的濕敏元件重新 存放或取出的過程中要填寫<<溫濕度敏感元件管 制卡>>,在管制卡要清楚記錄拆封或存放防潮箱日 期及時間及拆封后或從防潮箱中取出后可使用的 有效时间. 防潮箱操作注意:各封閉區域之溫濕度管控的環 境空間敞開時間或開門時間不能超過5分種，以 確保溫濕度條件能持續保證在管制範圍內。 品管IPQC稽核時，如果發現有異常，則以制程異 常聯絡單的形式提出知會各相關單位采取改進措 施。
Dry Packing
2)管控的要點和方法
• 溫度、濕度的管制方法
1) 公司里作業環境(倉庫、SMT、PTH、IQC 、維修) 溫 度不能超過 18℃-28℃，相對濕度不能超過60%(50 % +/-10 %),防潮箱相對濕度不能超過10%， 2) 倉庫/SMT/PTH/IPQC指定人員每四小時一次將溫濕度 計顯示數值登記于《溫度濕度管制圖》<<溫度濕度 點檢表>> (附表)當中。 3) 元件的存放不能超過規定的存放時間. A. 密封元件的存放: 存放條件及時間不超過規定時間
Dry Packing
濕敏級別 1 2 2a 3 4 5 5a 6 表5-1 不同濕敏級別在工廠溫濕度條件下的壽命 工廠溫濕度環境即≦30°C/60% RH或要求的條件下(開封後)的壽命時限 在≦30°C/60% RH的環境下無限制 1年 4星期 168小時 72小時 48小時 24小時 用之前必須烘烤. 烘烤後必須在標籤上要求的時間內對零件進行回流焊接
溫濕度管制作業辦法
Moisture Sensitive Device (MSD) Control
目錄

什麼是MSD? (what?) 為什麼要做MSD管控ห้องสมุดไป่ตู้ (why?) 怎樣來管控? (how?)


1,什麼是MSD?
Moisture Sensitive Device (MSD) 濕度敏感設備 ------對濕度較敏感的電子材料
溫濕度敏感元件必需按等級有濕度隔離 帶包裝
依本公司制程條件,只對敏感等級為2及2以上的元件做 管控要求:
–抗濕包裝袋 : 一種設計用於防止水蒸氣侵入的包裝袋 –乾燥劑: 乾燥劑須是無塵的和抗腐蝕的, 並且其吸濕能力達到標準
要求,使抗濕包裝袋內的相對濕度在25° C的溫度下保持在小於10%的水平.
–濕度指示卡: 當新領用濕敏元件無論真空包裝與否,如果包裝中
Humidity indicator標示5,变粉紅色則必須更換幹燥劑;標示10變粉紛色則須 將濕敏元件烘烤;標示15變粉紅色;則須將濕敏元件烘烤.
–標籤(濕敏標識 +Labels): 濕敏標識標籤須貼於裝有濕敏元件的
出貨包裝箱的最低位置. 警告標籤須貼於抗濕包裝袋的外表面上.
僅供選擇 僅供選擇 必須 必須 必須 必須 僅供選擇 僅供選擇
* 濕敏識別標籤=MSID (Moisture Sensitive Identificaton Label) ** 如果濕敏級別和回流加工溫度以直觀的方式提供在條碼上並貼在出貨包裝箱的最低處, 則不要求要有警告標籤.
c) 從來料包裝識別濕度敏感元件及敏感等級
BGA, QFP,AUDIO IC,BIOS……
AUDIO IC
BIOS
b)敏感等級區分:
我公司現行溫濕度元件管制的主要參考標準是: IPC/JEDEC J-STD-033 敏感等級及各等級包裝需求:
表3-1 乾燥包裝要求 濕敏級別 包裝前進行乾燥 抗濕包裝 1 2 2a~5a 6 僅供選擇 僅供選擇 必須 僅供選擇 乾燥劑 濕敏識別標籤* 不要求 必須 必須 必須 警告標籤 如果要求在220°C~225°C回流焊, 則不要求, **如果不在220°C~225°C回流焊, 則這項為必須 必須 必須 必須
