新能源汽车维修 项目1 新能源汽车认识与操作
新能源汽车维修专业知识及技能分享
新能源汽车维修专业知识及技能分享随着环保意识的增强和能源危机的日益严重，新能源汽车逐渐成为人们关注的焦点。
作为一种高科技产品，新能源汽车的维修和保养需要专业的知识和技能。
本文将分享一些关于新能源汽车维修的专业知识和技能，希望对相关从业人员和爱好者有所帮助。
一、电池维修与管理新能源汽车的核心部件之一就是电池。
电池的维修与管理是新能源汽车维修的重要内容。
首先，了解电池的基本原理和结构是必不可少的。
新能源汽车的电池通常采用锂离子电池，了解其工作原理和特点可以更好地进行维修和管理。
其次，掌握电池的安全操作规程和维护方法，避免电池过度放电或充电，延长电池的使用寿命。
此外，定期检查电池的健康状况，及时更换老化或故障的电池，确保新能源汽车的安全和可靠性。
二、电动驱动系统维修电动驱动系统是新能源汽车的核心技术，也是维修的重点内容之一。
了解电动驱动系统的工作原理和组成部件，可以更好地进行故障诊断和维修。
电动驱动系统包括电动机、变速器、电控系统等，需要熟悉其结构和工作原理，掌握故障排除的方法和技巧。
例如，当电动机无法启动时，可以检查电机的供电系统、电机控制器和传感器等部件，找出故障原因并进行修复。
此外，还需要掌握电动驱动系统的调试和校准方法，确保其性能和效率达到最佳状态。
三、充电设施维护与管理新能源汽车充电设施的维护和管理也是维修人员需要掌握的技能之一。
首先，了解不同类型的充电设施，包括家用充电桩、公共充电桩和快速充电站等，熟悉其工作原理和操作方法。
其次，掌握充电设施的安全操作规程，避免因操作不当导致事故发生。
此外，定期检查充电设施的运行状况，保持其正常工作和安全可靠。
在充电设施故障发生时，需要快速定位故障原因，并进行及时修复，以减少对用户的影响。
四、智能系统维修与升级随着科技的不断发展，新能源汽车智能系统的应用越来越广泛。
维修人员需要不断学习和更新相关知识，掌握智能系统的维修和升级技能。
智能系统包括车载导航、语音识别、自动驾驶等功能，需要了解其工作原理和操作方法。
新能源汽车维修入门全程图解（培训课件）
第一章 e5车型简介动力总成--高压电控总成，驱动电机+单档变速箱，电子水泵冷却循环；空调系统--电动空调（电动压缩机+PTC+电子膨胀阀+R410a 冷媒+冷冻油_POE）动力和空调高压安全保护碰撞断高压电保护；漏电断高压电保护；高压互锁保护；（结构互锁和功能互锁）。
主动泄放保护;--5秒内把预充电容电压降低到≤60V，迅速释放危险电能;被动泄放保护；-- 2分钟内把预充电容电压降低到≤60V，被动泄放做为主动泄放；失效的二重保护。
车辆主要技术配置低压电器系统-低压电器布局低压布局低压电池内部包含电池管理器，其通过通讯口和整车模块交互信息；铁电池有电压、电流和温度监测功能，存在异常状态会触发故障报警功能，当铁电池故障报警时，仪表上故障指示灯点亮，同时显示“请检查低压电池系统”。
车辆拥有智能充电模式，当低压电池检测到电量偏低时，在安全条件满足的情况下，通过动力电池给启动电池充电；低压电池休眠、唤醒功能：当车辆长期存放后，启动电池可能已进入休眠状态，智能钥匙将无法实现遥控寻车及车辆解锁功能；此时只需将智能钥匙靠近左前车门附近，按下左前门把手的微动开关，即会唤醒低压电池。
低压电器系统-正极保险盒正极保险盒外挂在低压电池旁边；低压电器系统-仪表板配电盒低压电器系统-组合仪表组合仪表组合仪表主要包括功率表、车速表、TFT信息显示屏；（电量指示、档位指示、提示信息、故障信息及报警指示符号，里程数据、室外温度、时钟信息、模式等）。
组合仪表低压电器系统-仪表故障指示灯和报警信息提示低压电器系统-车载终端新能源车载终端（预留）车载终端主要作用是数据通信，采集整车CAN 信息并通过3G 模块上传服务器，为车主提供车辆轨迹，车辆状态服务等。
第2章 比亚迪高系统介绍及拆检高压配电箱总成整车高压配电箱，实现电源的分配、接通、断开。
核心位置高压配电箱总成第一种没有慢充，有快充第二种有慢充（VTOG充电），有快充第三种有慢充（车载充电机充电），有快充高压配电箱是执行元件，前置电路涉及到高压电两个关键的控制1、高压上OK电（从钥匙开门到BCM-BMS-高压配电箱）2、充电电路（从插充电枪-VTOG-BMS-高压配电箱）了解驱动电机控制器外部插头作用拆解驱动电机控制器拆解驱动电机控制器拆解驱动电机控制器拆解驱动电机控制器拆解驱动电机控制器1、检测完，按标准装复驱动电机控制器2、填写完工作页准时上交给班导，考核优秀的依据3、做好6S现场管理1、比亚迪E6 DC/DC 空调变频电路2、比亚迪E6三相涡旋压缩机原理课程安排与实施DC/DC 与空调变频+压缩机课程分析目标：1、掌握DC/DC与空调变频电路故障诊断2、掌握三相涡流空调压缩机的工作原理故障诊断DC/DC和空调驱动器二合一1、DC/DC变换器的作用：将电池包的高压直流电转换成低压直流电供整车低压电器使用。

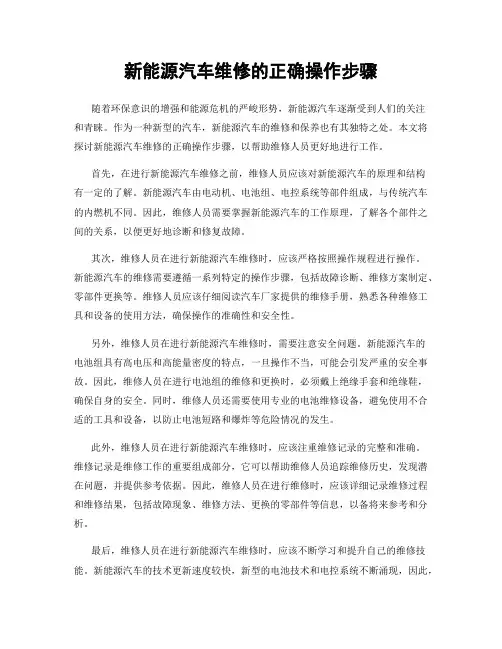

新能源汽车维修的正确操作步骤
新能源汽车维修的正确操作步骤随着环保意识的增强和能源危机的严峻形势，新能源汽车逐渐受到人们的关注和青睐。
作为一种新型的汽车，新能源汽车的维修和保养也有其独特之处。
本文将探讨新能源汽车维修的正确操作步骤，以帮助维修人员更好地进行工作。
首先，在进行新能源汽车维修之前，维修人员应该对新能源汽车的原理和结构有一定的了解。
新能源汽车由电动机、电池组、电控系统等部件组成，与传统汽车的内燃机不同。
因此，维修人员需要掌握新能源汽车的工作原理，了解各个部件之间的关系，以便更好地诊断和修复故障。
其次，维修人员在进行新能源汽车维修时，应该严格按照操作规程进行操作。
新能源汽车的维修需要遵循一系列特定的操作步骤，包括故障诊断、维修方案制定、零部件更换等。
维修人员应该仔细阅读汽车厂家提供的维修手册，熟悉各种维修工具和设备的使用方法，确保操作的准确性和安全性。
另外，维修人员在进行新能源汽车维修时，需要注意安全问题。
新能源汽车的电池组具有高电压和高能量密度的特点，一旦操作不当，可能会引发严重的安全事故。
因此，维修人员在进行电池组的维修和更换时，必须戴上绝缘手套和绝缘鞋，确保自身的安全。
同时，维修人员还需要使用专业的电池维修设备，避免使用不合适的工具和设备，以防止电池短路和爆炸等危险情况的发生。
此外，维修人员在进行新能源汽车维修时，应该注重维修记录的完整和准确。
维修记录是维修工作的重要组成部分，它可以帮助维修人员追踪维修历史，发现潜在问题，并提供参考依据。
因此，维修人员在进行维修时，应该详细记录维修过程和维修结果，包括故障现象、维修方法、更换的零部件等信息，以备将来参考和分析。
最后，维修人员在进行新能源汽车维修时，应该不断学习和提升自己的维修技能。
新能源汽车的技术更新速度较快，新型的电池技术和电控系统不断涌现，因此，维修人员需要不断学习和了解最新的维修知识和技术，以跟上行业的发展趋势。
同时，维修人员还可以参加相关的培训课程和技术交流会，与行业内的专家和同行进行交流和学习，提高自己的维修水平和技能。

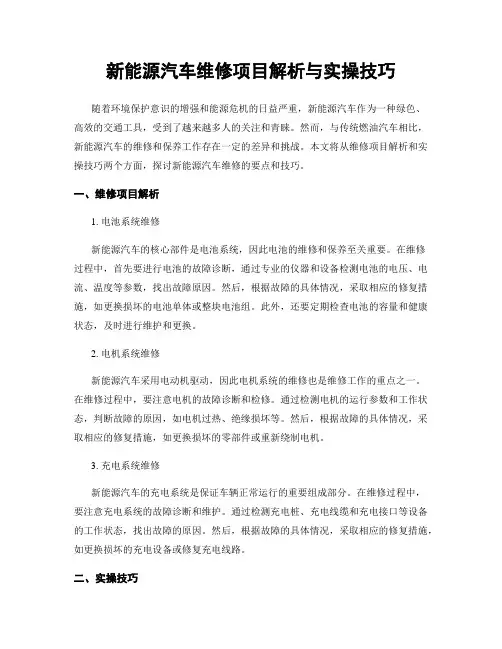

新能源汽车维修项目解析与实操技巧
新能源汽车维修项目解析与实操技巧随着环境保护意识的增强和能源危机的日益严重，新能源汽车作为一种绿色、高效的交通工具，受到了越来越多人的关注和青睐。
然而，与传统燃油汽车相比，新能源汽车的维修和保养工作存在一定的差异和挑战。
本文将从维修项目解析和实操技巧两个方面，探讨新能源汽车维修的要点和技巧。
一、维修项目解析1. 电池系统维修新能源汽车的核心部件是电池系统，因此电池的维修和保养至关重要。
在维修过程中，首先要进行电池的故障诊断，通过专业的仪器和设备检测电池的电压、电流、温度等参数，找出故障原因。
然后，根据故障的具体情况，采取相应的修复措施，如更换损坏的电池单体或整块电池组。
此外，还要定期检查电池的容量和健康状态，及时进行维护和更换。
2. 电机系统维修新能源汽车采用电动机驱动，因此电机系统的维修也是维修工作的重点之一。
在维修过程中，要注意电机的故障诊断和检修。
通过检测电机的运行参数和工作状态，判断故障的原因，如电机过热、绝缘损坏等。
然后，根据故障的具体情况，采取相应的修复措施，如更换损坏的零部件或重新绕制电机。
3. 充电系统维修新能源汽车的充电系统是保证车辆正常运行的重要组成部分。
在维修过程中，要注意充电系统的故障诊断和维护。
通过检测充电桩、充电线缆和充电接口等设备的工作状态，找出故障的原因。
然后，根据故障的具体情况，采取相应的修复措施，如更换损坏的充电设备或修复充电线路。
二、实操技巧1. 掌握专业知识新能源汽车的技术特点与传统燃油汽车有所不同，因此维修工作需要掌握专业的知识和技能。
维修人员应该具备电气、电子、机械等方面的知识，熟悉新能源汽车的工作原理和结构，了解常见故障和解决方法。
此外，还应不断学习新的技术和知识，保持与行业发展的同步。
2. 使用专业工具和设备新能源汽车的维修需要使用专业的工具和设备，如电池测试仪、电机检测仪、充电桩检测仪等。
这些工具和设备能够提供准确的数据和信息，帮助维修人员诊断故障和进行修复。
新能源汽车驾驶与操作.pptx
知识目标
了解新能源汽车的警告灯含义
1
技能目标
1
能认知新能源汽车警告灯
掌握新能源汽车的驾驶操作
2
2 会操作新能源汽车
教学重点
1. 认知新能源汽车警告灯
学
学习重点
2. 会驾驶与操作新能源汽车
习
重点Biblioteka 02 PART TWOKnowledge preparation
知识准备
知识准备
新能源汽车驾驶与操作
1 车辆使用
知识准备
2 车辆驾驶
新能源汽车驾驶与操作
图 1-17 两种模式
图 1-18 两种引擎
EV+ECO 纯电经济模式：电动机工作，发动机不工作，踩下加速踏板控 制器是缓慢增大电机的电流，车速慢慢提升。
EV+SPORT 纯电运动模式：电动机工作，发动机不工作，踩下加速踏板 控制器是直接用最大电流供给电机，车速迅速提升。
（a）旋钮式
（b）换档杆式
（c）换档开关式 图 1-8 换档操纵杆类型
知识准备
2 车辆驾驶
新能源汽车驾驶与操作
图 1-9 旋钮式换档操纵
（二）旋钮式换档操纵
图 1-10 E 档档位提示
旋钮式换档操纵，见图 1-9，以北汽新能源 EV160 为例，档位指示位于 旋钮式电子换挡面板上。整车通电后，背景灯点亮。
知识准备
新能源汽车驾驶与操作
1 车辆使用
3.手动释放 按下“启动/停止”按钮至 ON 档，持续踩住制动踏板并向下按一下开关，
直至仪表上的指示灯熄灭，即表示已释放电子驻车，并有文字提示“电子驻车 已解除”。
知识准备
1 车辆使用
新能源汽车驾驶与操作
项目一 新能源汽车维护基础知识
【任务学习】
在对新能源汽车进行维修作业之前，技术人员应取下 所有首饰和/或金属物体，如戒指、手表、项链或工作 徽章； 并从衬衫和裤子口袋里取出金属物体，例如口袋中的 自动铅笔或工具，因为它们可能会滑落出来造成弧闪 隐患。
【任务学习】
1.1.4 避免人员高压触电的防护
1.绝缘手套 在维护作业时触摸高压部件必需 佩戴绝缘手套
1.3.4现场急救措施
我们国家的医疗急救电话是120
人工呼吸：在正确建立了呼吸气道后，每 6～8秒进行一次通气，而不必在两次按压间 才同步进行（即呼吸频率8～10次/min）。 交替按压胸腔：成人按压频率为至少100次 /min ， 按 压 深 度 至 少 为 125px （ 深 度 为 4 ～ 5cm ），按压时间与放松时间各占50%左右。
目视检查，同时也要对其进行开路和短路性能 检查
【任务学习】
2.6接地电阻表的检查及使用 接地电阻测试仪是检验测量接地电阻的常用仪
表（图1.31），它能测试的阻抗从0.01Ω到 2000Ω，测试的接地电压能达到100V。它主要 可以精确测量大型接地网接地阻抗、接地电阻、 接地电抗
【任务学习】
2.7诊断仪的检查及使用 汽车故障诊断仪是车辆故障自检终端、汽车故
【任务学习】
1.3.5 医疗救援措施
采取急救措施后立即进行救援服务工作。通过继续执 行心肺复活措施、使用除颤器或药品进一步稳定或改善 遇事故人的健康状态，在此救助链还未结束。
项目一 新能源汽车维护基础知识 任务2 新能源汽车维护设备工具
《新能源汽车维护》
知识目标：
1.了解中职组新能源汽车维护国赛所使用的工具 仪器设备；
【任务学习】
1.2 高压安全与防护 1.2.1 新能源汽车维护作业安全防护
项目一任务1 新能源汽车电路基础元件识别
主要配置及性能
尺寸 重量 动力电池 驱动电机 充电
动力性
NEDC工况经济性 等速60km/h
长/宽/高（mm）
最小离地间隙（mm） 整备质量（kg） 供应商 电芯类型
组合仪表显示模式
5）灯光系统元件识别 比亚迪秦的灯光系统零部件和普通车型基本一致。
前 部 灯 光 系 统 零 部 件
（6）记忆系统元件识别 比亚迪秦的记忆系统包括：座椅记忆、外后视镜记忆、电动转向 管柱记忆，这三个部分构成一个系统。驾驶员可以根据个人身高 与驾驶习惯的不同来设定最佳的驾驶模式，然后进行储存。
7）灯光操作。北汽EV系列车型灯光操作调节按钮如图 图1-1-10 北汽EV灯光调节按钮
8）空调操作。北汽EV系列车型空调操作如图 北汽EV空调操作按键
2.比亚迪秦混合动力汽车电路元件的识别
（1）低压电气元件的识别 比亚迪秦作为DM第二代典型的混合动力车型，其低压电器系 统与传统的内燃机汽车主要有以下四大差别： （1）整车线束及配电：集成化和智能化。 （2）整车网络及通信：交互多，信息量大。 （3）整车电源系统设计：双模式（电和燃油），三电源（12V 铁电池、DC-DC和发电机）。 （4）整车空调系统：制冷和采暖系统都有大的变化。
项目一 新能源汽车电路基础知 识
任务1 新能源汽车电路基础 元件识别
纯电动汽车的工作原理
电气系统工作原理
高压电气系统
低压电气系统
整车网络化控 制子系统
一辆纯电动汽车，事故修复后需要检查全车的电气元 件，你的主管让你去检查，并提醒你注意高压电，你能完 成这个任务吗？
新能源汽车售后服务认知
项目一 新能源汽车售后服务认知
学习任务 １ 认识新能源汽车维护工作流程
学习目标
完成本学习任务后，你应当达到如下目标:
１. 通过查找相关资料，能叙述汽车维修服务的流程； ２. 能叙述新能源公司维护相关政策和整车质保项目； ３. 能完成车辆维修与保养的工作任务； ４. 能在工作过程中，注重安全、环保、节约意识，为车主提供合理用车 建议。
针对完成车辆维护的工作任务，应达到如下工作效果： (１)预约：与顾客建立良好的关系，缩短顾客等待时间。 (２)接待：一个顾客如约来到店维护车辆，发现一切工作准备就绪，服务顾 问正在等待他的光临，这会让顾客感到很愉快。 这恰恰也是顾客又一次对维 修企业建立良好信任的开端。 (３)工作分配：顾客的车辆得到迅速、优质的维护，顾客满意度和忠诚度得 到提升。
图1-2 接待流程(二)
二、任务实施
（二）新能源汽车维护工作流程七步骤 2.接待
（8）查询配件是否有库存，如果有，进行第(9)步，如果无库存，预定、调拨 （须征得顾客同意）。 （9）估计费用、工时。 （10）打印工单、维修合同（协议），并请顾客签字确认。 （11）安排顾客休息或送走顾客。
二、任务实施
一、信息收集
2.工作要求
(３) 车辆交接检查要认真仔细。 车辆交接时，服务顾问和顾客在检查发动机后应将车子开到举升机平台上，
与顾客一道检查底盘上一些容易出问题的部件，如油底壳等。这样会加深顾客对 企业的信任，向顾客咨询故障现象时要全面，如出现故障时是冷车还是热车、是 高速还是低速、是空载还是满载、行驶在公路上还是土路上、车上装了什么附加 设备等。什么时候进行过维护、以前修过什么部位、故障是何时出现的、是经常 性还是偶尔出现等。如有必要，应同顾客一起试车，试车时切忌猛加油、急刹车、 高速倒车等。这会令顾客十分心疼自己的爱车，特别是车上的高级音响、车载电 器，不要随意使用。
新能源汽车电机及控制系统检修(第2版)-项目一
相关知识 1.1.1 电机及控制系统的组成
电机控制器可以将动力电池的直流电转换成交流电来为驱 动电机供电，并通过改变电流的频率来控制驱动电机的转 速，通过改变电流幅值来控制驱动电机的转矩；也可以将 驱动电机产生的交流电整流成直流电来为动力电池充电， 以实现制动能量的回收。
如图1-1 某科技公司生产的电机控制器
• 我国电机及控制系统生产企业主要可以分为两类，一是具备 电机及控制系统生产能力的整车企业，二是第三方供应商。
相关知识 1.1.2 电机及控制系统的主流供应商
1．国内主流供应商
• 创立于1995 年，总部位于广东省深圳 市，是一家拥有IT、汽车及新能源三大 产业群的新技术民营企业。
• 2006 年，其收购西安秦川汽车有限责 任公司，成立比亚迪汽车有限公司，正 式进入汽车制造与销售领域，开始民族 自主汽车品牌的发展征程。
相关知识 1.1.2 电机及控制系统的主流供应商
2．国外主流供应商
• 简称丰田，是全球范围内汽车销 量领先、综合实力强大的日本跨国 汽车制造商。
• 作为新能源汽车研发领域的先驱， 在电机及控制系统技术上具有完备 的储备积累，在企业内部实现了电 机及控制系统的直接供货。
• 简称西门子，是全球领先的技术企 业，总部德国，专注于电气化、自 动化和数字化领域，是世界最大的 高效能源和资源节约型技术供应商 之一。拥有全球领先的驱动技术， 可提供具有各种性能级别和设计形 式的驱动电机。
• 是全球产销量领先的独立驱动电 机供应商之一，年产量达10 万台 以上。
相关知识 1.1.2 电机及控制系统的主流供应商
1．国内主流供应商
• 简称深圳大地和，是经市属事 业性科研单位改制而来的，此 前一直致力于永磁同步电机、 交流异步电机及其驱动系统的 研发，经历了批量生产和规范 化管理的模式转变，现年产量 达两万台。
新能源汽车维修内容
新能源汽车维修内容新能源车辆的常规维护包括三电维护、底盘检查、灯光检查、轮胎及制动检查。
1、三电维护三电维护检测是新能源车辆维护的重点，虽然仅仅是电脑过一遍主要参数，但其至关重要性远高于其他的常规检测项目。
动力系统由3个部分组成：动力电池、电机和调速系统，分别对应燃油车的供油系统、发动机和变速器。
电池部分不用多说，检查电池组的每一项信息状况，避免因个别电池充放电过热导致自燃，电机的调速就是通过ECU调节输入电压。
2、底盘检查平日出行，底盘总是和路边最为接近的，开车路上常有各类复杂的路况，很可能对车辆底盘引起一定的碰刮，理所当然市场对新能源车辆实行检测很必需要。
检查内容包含各传动部件、悬挂部件是不是松动或损坏及底盘锈蚀检测。
3、灯光检查新能源汽车灯光检查是万万不可忽略的，不管是白天还是夜间开车，前大灯、尾灯、刹车灯、转向灯、警示灯、雾灯等。
灯不亮了可能会引起安全隐患，虽然平时很少用雾灯，但跑长途时往往要用到，理所当然别忘了要检测前、后雾灯能否正常工作。
4、轮胎及制动检查除了对新能源车辆的三电系统实行检测之外，还要对新能源车辆的刹车片，轮胎以及雨刮器等常用易损件实行检测。
比如检测轮胎胎压是否正常，刹车片是否出现了老化等。
新能源汽车使用注意事项：1、避免大电流放电电动车在起步、载人、上坡时，尽量避免猛踩加速，形成瞬间大电流放电。
大电流放电容易导致产生硫酸铅结晶，从而损害电池极板的物理性能。
2、严禁存放时亏电蓄电池在存放时严禁处于亏电状态，电池使用后没有电及时补充。
3、正确掌握充电时间在使用过程中，应根据实际情况准确把握充电时间，参考平时使用频率及行驶里程情况，把握充电频次。
4、经常检查轮胎气压将轮胎气压保持在正确的胎压,必须每两星期或至少每月检查一次轮胎气压。
不正确的轮胎气压会造成耗电、行驶里程短，降低驾驶的舒适性，降低轮胎寿命并降低行车安全性。
5、防止暴晒温度过高的环境会使蓄电池内部压力增加而使电池失水，引发电池活性下降，加速极板老化，所以电动车严禁在阳光下暴晒，应停在阴凉处。
新能源汽车维修操作指南
新能源汽车维修操作指南第一章：概述 (3)1.1 新能源汽车简介 (3)1.1.1 混合动力汽车（HEV） (3)1.1.2 纯电动力汽车（BEV） (3)1.1.3 燃料电池汽车（FCEV） (3)1.2 维修安全常识 (3)1.2.1 维修前的准备工作 (3)1.2.2 操作过程中的注意事项 (4)1.2.3 维修后的检查 (4)第二章：维修工具与设备 (4)2.1 常用维修工具 (4)2.2 维修设备的使用与维护 (5)第三章：动力电池系统 (5)3.1 动力电池类型与结构 (5)3.1.1 镍氢电池 (5)3.1.2 锂离子电池 (6)3.1.3 燃料电池 (6)3.2 动力电池的检测与更换 (6)3.2.1 动力电池检测 (6)3.2.2 动力电池更换 (6)3.3 动力电池的拆装与维护 (6)3.3.1 动力电池拆装 (6)3.3.2 动力电池维护 (6)第四章：驱动电机与控制器 (7)4.1 驱动电机原理与结构 (7)4.2 控制器的工作原理 (7)4.3 驱动电机与控制器的检测与更换 (8)4.3.1 驱动电机的检测 (8)4.3.2 控制器的检测 (8)4.3.3 驱动电机与控制器的更换 (8)第五章：充电系统 (8)5.1 充电设备类型与原理 (9)5.2 充电系统的检测与维护 (9)5.3 充电设备的故障处理 (9)第六章：电气系统 (10)6.1 电气系统构成与原理 (10)6.1.1 电气系统构成 (10)6.1.2 电气系统原理 (10)6.2 电气系统的检测与维护 (11)6.2.1 电气系统检测 (11)6.2.2 电气系统维护 (11)6.3.1 短路故障 (11)6.3.2 断路故障 (11)6.3.3 接触不良故障 (12)第七章：制动系统 (12)7.1 制动系统类型与原理 (12)7.1.1 液压制动系统 (12)7.1.2 气压制动系统 (12)7.1.3 电子制动系统 (12)7.1.4 再生制动系统 (12)7.2 制动系统的检测与更换 (13)7.2.1 制动液的检测与更换 (13)7.2.2 制动片的检测与更换 (13)7.2.3 制动盘的检测与更换 (13)7.3 制动系统的维护与故障处理 (13)7.3.1 制动系统的日常维护 (13)7.3.2 制动系统故障处理 (13)第八章：转向系统 (14)8.1 转向系统类型与原理 (14)8.1.1 转向系统类型 (14)8.1.2 转向系统原理 (14)8.2 转向系统的检测与更换 (14)8.2.1 转向系统检测 (14)8.2.2 转向系统更换 (15)8.3 转向系统的维护与故障处理 (15)8.3.1 转向系统维护 (15)8.3.2 转向系统故障处理 (15)第九章：传动系统 (16)9.1 传动系统类型与原理 (16)9.2 传动系统的检测与更换 (16)9.3 传动系统的维护与故障处理 (16)第十章：车身与附件 (17)10.1 车身结构及材料 (17)10.1.1 车身框架 (17)10.1.2 车身覆盖件 (17)10.1.3 内饰 (18)10.2 附件的安装与维护 (18)10.2.1 附件安装 (18)10.2.2 附件维护 (18)10.3 车身与附件的故障处理 (18)10.3.1 车身故障处理 (18)10.3.2 附件故障处理 (18)第十一章：维修流程与规范 (18)11.1 维修流程 (19)11.3 维修质量保证 (19)第十二章：案例分析 (20)12.1 典型故障案例分析 (20)12.2 故障处理方法与技巧 (20)12.3 预防性维护与保养 (21)第一章：概述1.1 新能源汽车简介全球能源危机和环境问题日益严重，新能源汽车作为解决这些问题的重要途径，逐渐成为各国汽车产业发展的重点。
新能源汽车电气技术项目一 新能源汽车维修基础
【任务学习】
1.3电动车窗开关 电动车窗开关主要功能有：控制电动摇窗机完
成车门玻璃的升降。辅助功能有：中控锁开关、 后视镜开关等。
【任务学习】
1.4座椅调节开关 座椅调节开关主要功能有：控制电动座椅完成
前后、前部上下、后部上下、靠背前后的调节 等。辅助功能有：头枕的调节、座椅位置记忆 等。
1.4.5开关 1.1转向柱开关 转向柱开关主要功能有：转向灯、变道灯、停
车灯、近远光灯、超车灯、雨刮、洗涤。附加 功能有：大灯开关、雾灯开关、巡航、车载计 算机控制等、车载计算机控制等。
【任务学习】
1.2大灯开关 大灯开关的主要功能有：小灯档、大灯档、雾
灯档等。辅助功能有：灯光调节、大灯调角等。
电路保护装置：电路保护装置主要有熔断丝（保险丝）、 继电器等，在电路中起保护作用。当电路中电流超过规 定电流时即可切断电路，防止烧坏导线和用电设备。
导线：将上述装置连接起来构成电路。汽车上通常用车 体代替部分用电器返回电源的导线。
【任务学习】
1.1.1汽车电路图的分类 1.1.2接线图 接线图是指专门用来标记电器安装位置、外形、线路走
熔断器盒 熔断器盒实质上是一个具有过载保护功能的各
种照明设备和辅助设备的配电板，在它的前部 装有许多熔断器。也称为继电器盒。 从熔断器盒上引出的每一条电路，在其熔断器 或断路器插头上都有标号或号码。 维修人员应充分了解熔断器所连接的每一条电 路，否则就难以正确判断短路等故障。
【任务学习】
别克威朗发动机舱盖下保险丝盒标签
【任务学习】
电源：向汽车电器设备提供低压直流电能，保证汽车各 用电设备在不同情况下都能投入正常工作。汽车上装有 两个电源，即蓄电池和发电机。
用电设备：包括电动机、电磁阀、灯泡、仪表、各种电 子控制元件和传感器等。
新能源汽车维修的基本流程介绍
新能源汽车维修的基本流程介绍随着环保意识的增强和能源危机的日益严峻，新能源汽车作为一种可持续发展的交通工具正逐渐受到人们的关注和青睐。
然而，与传统燃油汽车相比，新能源汽车在维修方面存在着一些独特的挑战。
本文将介绍新能源汽车维修的基本流程，以帮助读者更好地了解和应对这些挑战。
1. 故障诊断新能源汽车的动力系统通常由电动机、电池组和电控系统组成。
当新能源汽车出现故障时，首先需要进行故障诊断。
诊断过程通常包括读取故障码、检查传感器和执行器的工作状态以及对电池组进行测试等。
通过故障诊断，可以确定故障的具体位置和原因，为后续的维修提供指导。
2. 维修准备在进行维修之前，需要做好充分的准备工作。
首先，需要准备好适用于新能源汽车的专用工具和设备，以确保维修的顺利进行。
其次，需要对维修区域进行安全检查，确保没有易燃易爆物品和明火等危险因素。
此外，还需要检查车辆的停放位置和支撑点，确保车辆在维修过程中的稳定和安全。
3. 维修操作维修操作是新能源汽车维修的核心环节。
根据故障的具体情况，维修操作可以包括更换故障部件、修复电路连接、调整电控参数等。
在进行维修操作时，需要遵循相关的操作规程和安全操作要求，确保维修的有效性和安全性。
此外，还需要注意对新能源汽车的高压部件进行专门处理，以防止触电和其他安全事故的发生。
4. 维修测试维修完成后，需要进行维修测试，以验证维修效果和确保车辆的正常运行。
测试内容可以包括对动力系统的性能测试、对电池组的容量测试以及对电控系统的功能测试等。
通过维修测试，可以判断维修是否成功，并及时发现和解决潜在的问题，以提高维修的质量和可靠性。
5. 维修记录和总结维修记录和总结是新能源汽车维修过程中不可或缺的环节。
在维修过程中，需要详细记录维修操作的具体内容、使用的工具和设备以及维修所花费的时间等。
在维修结束后，还需要对维修过程进行总结，分析维修中遇到的问题和解决方案，并提出改进措施。
通过维修记录和总结，可以为今后的维修工作提供参考和借鉴，提高维修效率和质量。
新能源汽车维修流程及说明
新能源汽车维修流程及说明下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 接车与初步检查：车主将新能源汽车送至维修店，维修人员与车主进行沟通，了解车辆的故障现象和使用情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
信息收集
2.新能源汽车的类型
（1）混合动力电动汽车。 混合动力汽车的驱动系统主要有内燃机和驱动电机。其按照驱动连接方式可
分为三类：串联式混合动力系统、并联式混合动力系统和混联式混合动力系统。 串联式混合动力系统结构形式之一，如图1-2所示。在串联式混合动力系统中， 车辆的驱动仅仅是由驱动电机来单独完成的，车辆动力蓄电池的电能来自内燃机。 串联式混合动力车辆运行时，内燃机带动发电机工作，发电机输出的电能通过逆 变器提供给驱动电机来驱动车辆，或者为车辆动力蓄电池充电。
电机的驱动电能来源于车载可充电储能系统或其他能量储存装置。
图1-5 纯电动汽车
信息收集
2.新能源汽车的类型
（2）纯电动汽车。 ①城市纯电动汽车（Urban Electric Vehicle，UEV）。城市纯电动汽车的车速 和续航里程都较低，适合于城市短距离交通，主要车型是小型纯电动汽车和城市 公交车。 ②全纯电动汽车（All Electric Vehicle，AEV）。全纯电动汽车装有足够容量的 动力蓄电池，车速和续航里程基本可满足日常较远距离的行驶要求。
新能源汽车维修
项目一 项目二 项目三 项目四 项目五
新能源汽车认识与操作 新能源汽车高压安全防护 动力蓄电池及管理系统检修 驱动电机及控制系统检修 充电系统检修
项目一
活塞新连能杆源组汽故车障认诊断识与与修操复作
本项目的主要内容为新能源汽车结构认识和新能源汽车操作使用，分 为两个任务。
任务一新能源汽车结构认识 任务二新能源汽车安全操作 通过两个任务的学习，在教师的指导下，小组合作，参照维修手册内 容认识新能源汽车零部件的名称及安装位置，规范驾驶新能源汽车，能按要 求规范给新能源汽车充电。
图1-3 并联式混合动力系统
信息收集
2.新能源汽车的类型
（1）混合动力电动汽车。 混联式混合动力系统结构形式之一，如图1-4所示。混联式混合动力又称串
并联式，其集合了串联式和并联式的优点，可以最大限度地发挥串联式与并联式 的各自优点。
图1-4 混联式混合动力系统
信息收集
2.新能源汽车的类型
（2）纯电动汽车。 纯电动汽车（图1-5）就是驱动能量完全由电能提供的、由电机驱动的汽车。
信息收集
2.新能源汽车的类型
根据新能源汽车的定义，不同的学者和专家对新能源汽车有不同的见解和解 析，对新能源汽车有不同的分类。
根据《新能源汽车生产企业及产品准入管理规则》的规定，新能源汽车包括 混合动力电动汽车（HEV，Hybrid Electric Vehicle）、纯电动汽车（BEV， Battery Electric Vehicle）、燃料电池电动汽车（FCEV，Fuel Cells Electric Vehicle）、天然气汽车以及其他新能源（如高效储能器、二甲醚）汽车等各类别 产品。
图1-7 燃料电池汽车结构
信息收集
2.新能源汽车的类型
（3）燃料电池电动汽车。 燃料电池电动汽车实质上是电动汽车的一种，在车身、动力传动系统、控制
系统等方面，燃料电池电动汽车与普通电动汽车基本相同，主要区别在于动力蓄 电池的工作原理不同。
纯电动汽车的结构主要由电力驱动系统、动力蓄电池组、车身、底盘、电子 电气设备和充电接口组成，基本结构如图1-6所示。
纯电动汽车完全采用可充电式电池驱动，关键部件在于电动机/发电机与蓄 电池。纯电动汽车具有无污染、低噪声、高能效等优点。
信息收集
2.新能源汽车的类型
（2）纯电动汽车。 ②全纯电动汽车（All Electric Vehicle，AEV）。
信息收集
2.新能源汽车的类型
（1）混合动力电动汽车。
图1-2 串联式混合动力系统
信息收集
2.新能源汽车的类型
（1）混合动力电动汽车。 并联式混合动力系统结构形式之一，如图1-3所示。在并联式混合动力系统
中，车辆的驱动是由内燃机和驱动电机组合完成的，系统支持其中的一种能量驱 动车辆，也支持内燃机和驱动电机同时驱动车辆。在这种系统中，动力蓄电池和 内燃机都是与变速单元相连接的。在驱动车辆行驶时，大多数情况下，并联式混 合动力汽车的驱动电机是辅助内燃机运行的。并联式混合动力汽车可以在比较复 杂的工况下使用，应用范围比较广。
信息收集
2.新能源汽车的类型
（1）混合动力电动汽车。 混合动力电动汽车是指能够至少从下述两类车载储存的能量中获得动力的汽
车：可消耗的燃料；可再充电能/能量储存装置。 混合动力电动汽车主要由内燃机、内燃机控制器、驱动电机、电机控制器、
整车控制器、传动装置、燃油箱和动力蓄电池组成。系统布置如图1-1所示。
信息收集
1.新能源汽车定义
新能源又称非常规能源，是指传统能源之外的各种能源形式。也指刚开始开 发利用或正在积极研究、有待推广的能源，如太阳能、地热能、风能、海洋能、 生物质能和核聚变能等。
我国2009年7月1日正式实施了《新能源汽车生产企业及产品准入管理规 则》。《规则》明确指出：新能源汽车是指采用非常规的车用燃料（即除汽油发 动机、柴油发动机之外）作为动力来源（或使用常规的车用技术，形成的技术原理先进、 具有新技术、新结构的汽车。
任务一
活塞连新杆能组源故汽障车诊结断构与认修识复
学习目标
知识目标 1.能说出新能源汽车的定义； 2.能说出新能源汽车的主要类型及特点。
能力目标 1.能识别不同类型的新能源汽车； 2.能识别新能源汽车的主要部件。
建议学时
4学时
任务描述
作为一名汽车专业人员，你需要为客户介绍新能源汽车，讲解新能源 汽车的结构和性能特征，分析新能源汽车与传统汽车的区别。
图1-6 纯电动汽车基本结构
信息收集
2.新能源汽车的类型
（3）燃料电池电动汽车。 燃料电池电动汽车是指以燃料电池系统作为单一动力源或者是以燃料电池系
统与可充电储能系统作为混合动力源的电动汽车。 燃料电池汽车的结构多种多样，通常按动力源的组成进行分类。燃料电池汽
车的动力源通常包括燃料电池系统、蓄电池、超级电容。燃料电池电动汽车主要 由燃料电池系统、电机、蓄电池（超级电容）等功能部件组成。燃料电池汽车结 构如图1-7所示。
