电气化铁路供电系统的设计及实现
电气化铁道牵引供电系统
第一部分：交流牵引供电系统概述
1.2 我国电气化铁路的发展
第一条干线电气化铁路---宝成线（1975年） 第一条全线一次电气化完成铁路---阳安线（1978年）
第一条双线电气化铁路---石太线（1982年） 第一条采用AT供电方式的电气化铁路---京秦线 （1985年）
第一部分：牵引供电系统概述
1.5 BT(吸流变压器)供电方式
BT供电方式示意图 ● 防干扰效果好； ● 牵引网阻抗偏大（以链形悬挂牵引网为例，牵引网单位等效阻抗会增大约50%）： ● 电力机车过BT时，易产生电弧； ● 增加了接触网的维修工作量和事故率，可靠性较低。
第一部分：牵引供电系统概述
1.6 带回流线的直接供电方式(TRNF)
电气化铁道牵引供电系统
主要内容
第一部分：交流牵引供电系统概述 第二部分：牵引变压器接线 第三部分：电气化铁路负荷特性 第四部分：变电所主接线及平面布置 第五部分：保护配置及综合自动化系统 第六部分：朔黄铁路扩容工程设计技术标准
第一部分：交流牵引供电系统概述
1.1 电气化铁路的诞生与早期发展
1825年英国修建了世界上第一条铁路 1879年世界上第一次采用电力牵引列车
第二部分：牵引变压器接线
2.3 V结线牵引变压器
A
BC
A
C
A
B
BC
A1
X1 A2
X2
a
b
c
单相V/v结线
a1
x1 a2
x2
三相V/v结线
特点： ● 接线简单、可靠性高、工程 投资低； ● 安装容量小、电能损耗小、运营费用低； ● 变压器容量利用率为100％； ● 能为变电所提供三相电源； ● 对电力系统的负序影响较小，负序功率等于牵引负荷功率的50%；
电气化铁路scott接线变压器牵引供电方式设计1.
黑龙江交通职业技术学院毕业设计（论文）题目电气化铁路scott接线变压器牵引供电方式设计专业班级姓名学号2017年月日摘要随着我国铁路跨越式发展战略的逐步实施,我国铁路已逐步向高速客运专线的方向发展,电气化铁道接触网作为整个电力供电系统的重要组成部分,其牵引负荷的供电要求相以前的常规铁路已发生较大变化,对接触网系统的供电质量要求也越来越高。
牵引供电系统的供电质量好与坏？弓网是否有良好的受流质量？这与高速铁路供电系统方式有着密不可分关系,因为供电方式的不同将直接影响接触网的电压、电流等参数,最终影响受流质量。
目前,铁道部加快了重载高速电气化铁路的建设。
重载高速电气化铁路的重要特点是牵引负荷较以往电气化铁路有很大幅度的提高,如大秦线2亿t扩能改造工程,单列车牵引质量由1万t增加到2万t,牵引功率也由原来的12800kW增加至25600kW;高速客运专线速度为350km/h时,列车牵引功率可达到22000～25000kW,是普通速度客运机车功率的4～5倍。
如此大的负荷对供电系统的功率传输能力提出了新的要求。
因此,对高速铁路接触网供电方式研究是十分关键的。
关键词：变压器，斯科特，供电目录第1章绪论 (1)1.1 选题目的和意义 (1)1.2 国内外研究现状 (1)1.3 牵引变压器 (2)1.4 本文主要内容 (2)第2章斯科特变压器 (4)2.1 AT供电方式 (4)2.2 斯科特变压器特点 (4)2.3 斯科特变压器供电方式 (6)2.4 高压侧主接线 (7)2.5 馈线侧主接线设计 (8)第3章斯科特计算 (10)3.1 变压器计算容量 (10)3.2 变压器校核容量 (10)3.3 短路计算 (11)3.3.1 短路点的选取 (11)3.3 备用方式选择 (11)3.4 绘制电气主接线图 (12)第4章我国采用斯科特变压器的线路 (14)4.1 哈大铁路客运专线 (14)4.2 京沪高速铁路 (14)4.3 京沈客运专线 (15)第5章结论 (16)参考文献 (17)第1章绪论1.1 选题目的和意义我国自1961年8月15日建成开通宝鸡至凤州91km第一段山区电气化铁路、实现电气化铁路零的突破以来,到2005年末,电气化开通营业里程已突破2万km。
电气化铁道牵引供电系统
三相电力系统
电力系统向电气化铁路供电示意图
牵引变电所 馈线 20～40km
回流线
牵引网
分区所 牵引变电所
列车
接触网 钢轨
电分相
牵引供电系统原理示意图
第一部分：牵引供电系统概述
1.4 直接供电方式（TR）
我国早期电气化铁路（如宝成线、阳安线）建设时，采用直接供电方式。
直接供电方式示意图 ● 结构简单，投资最少，维护费用低； ● 在负荷电流较大的情况下，钢轨电位高； ● 对弱电系统的电磁干扰较大；
应用于AT供电方式的变压器接线形式有：纯单相接线、V/x接线、三相/两 相平衡（Scott、Wood-Bridge接线等）、十字交叉接线等。
第二部分：牵引变压器接线
2.2 纯单相牵引变压器
A a
A T N
b
B 纯单相结线
F B
二次侧中点抽出式单相结线
特点： ● 接线简单、可靠性高、设备数量少、工程投资低； ● 安装容量小、电能损耗小、运营费用低； ● 变压器容量利用率为100％； ● 理论上可取消变电所出口的电分相； ● 二次侧不能直接提供三相电源； ● 对电力系统的负序影响大，负序功率等于牵引负荷功率，仅适用于电网容量较大场合；
V/x结线
第二部分：牵引变压器接线
2.4 Y/△接线牵引变压器
A
IA
Δ
B
C
IB
IC
O
*1·来自Ia(y) Iby
* b(z)
U
Δ
2
Icz
Iax ·
c(x)
I U
特点： ● 一次侧中性点可接地运行； ● 二次侧能直接提供三相电源； ● 负序方面优于纯单相结线，与V/v结线相当； ● 滞后相电压水平往往偏低； ● 变压器容量利用率仅为75.6％；
电气化铁道供电系统与设计课程设计报告
电气化铁道供电系统与设计课程设计报告班级:学号:姓名:指导教师:年月日一、题目某牵引变电所位于大型编组站内, 向两条复线电气化铁路干线的两个方向供电区段供电, 已知列车正常情况的计算容量为27000 kV A(三相变压器), 并以10kV电压给车站电力照明机务段等地区负荷供电, 容量计算为2700 kV A, 各电压侧馈出数目及负荷情况如下: 25kV回路(1路备): 两方向年货运量与供电距离分别为, , 。
10kV共4回路(2路备)。
二、供电电源由系统区域变电所以双回路110kV输送线供电。
本变电所位于电气化铁路的首端, 送电线距离30km, 主变压器为SCOTT接线。
三、题目分析及解决方案框架确定2.1.选题背景、负荷分析和原始数据在保证电气化铁道供电安全可靠的同时, 也要求供电设备最经济的利用, 因此选择合适容量的变压器是很有现实意义的。
本文在这方面对已有的计算公式进行了分析, 并提出了一个较为准确的变电所有效电流公式, 说明在某些情况下机组的选择必须进一步考虑实际的运行情况。
牵引变电所是电气化铁路牵引供电系统的核心部分, 它的主要任务是将电力系统输送来的三相高压电变化成适合电力机车使用的电能。
而电气主接线反映牵引变电所设施的主要电气设备以及这些设备的规格、型号、技术参数以及连接方式。
通过电气主接线可以了解牵引变电所设施的规模大小、设备情况。
由上述资料可知, 本牵引变电所担负着重要的牵引负荷供电任务（一级负荷）, 馈线数目多、影响范围广, 应保证安全可靠的供电。
10KV地区负荷主要为编组站自动化驼峰、信号自动闭塞、照明及其它自动装置等, 应有足够的可靠性。
2.2.牵引变压器台数和容量的选择牵引变压器是牵引供电系统的重要设备, 其容量大小关系到能否完成国家交给的运输任务的问题。
从安全运行和经济方面来看, 容量过小会使牵引变压器长期过载, 将造成其寿命缩短, 甚至烧毁；反之, 容量过大将使牵引变压器长期不能满载运行, 从而造成其容量浪费, 损耗增加, 使运营成本增大。

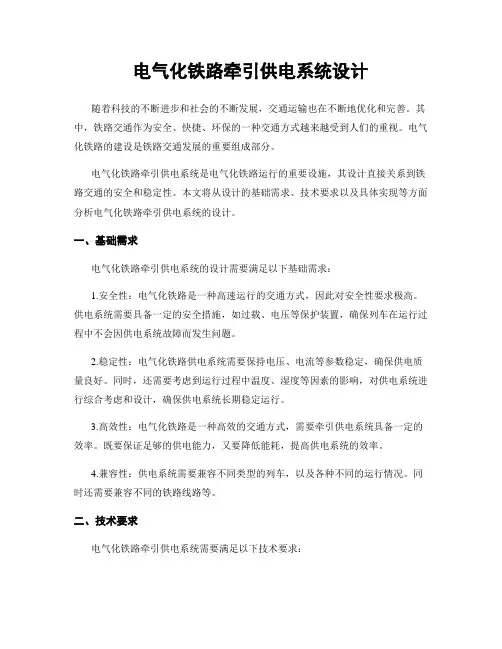

电气化铁路牵引供电系统设计
电气化铁路牵引供电系统设计随着科技的不断进步和社会的不断发展，交通运输也在不断地优化和完善。
其中，铁路交通作为安全、快捷、环保的一种交通方式越来越受到人们的重视。
电气化铁路的建设是铁路交通发展的重要组成部分。
电气化铁路牵引供电系统是电气化铁路运行的重要设施，其设计直接关系到铁路交通的安全和稳定性。
本文将从设计的基础需求、技术要求以及具体实现等方面分析电气化铁路牵引供电系统的设计。
一、基础需求电气化铁路牵引供电系统的设计需要满足以下基础需求：1.安全性：电气化铁路是一种高速运行的交通方式，因此对安全性要求极高。
供电系统需要具备一定的安全措施，如过载、电压等保护装置，确保列车在运行过程中不会因供电系统故障而发生问题。
2.稳定性：电气化铁路供电系统需要保持电压、电流等参数稳定，确保供电质量良好。
同时，还需要考虑到运行过程中温度、湿度等因素的影响，对供电系统进行综合考虑和设计，确保供电系统长期稳定运行。
3.高效性：电气化铁路是一种高效的交通方式，需要牵引供电系统具备一定的效率。
既要保证足够的供电能力，又要降低能耗，提高供电系统的效率。
4.兼容性：供电系统需要兼容不同类型的列车，以及各种不同的运行情况。
同时还需要兼容不同的铁路线路等。
二、技术要求电气化铁路牵引供电系统需要满足以下技术要求：1.电压等级：供电系统需要提供足够的电压和电流，同时还需要与不同的列车进行匹配。
供电系统的电压等级需要根据实际情况进行选择，以确保其能够满足实际需求。
2.配电系统：供电系统需要具备相应的配电系统，以保证能够有序地为列车供电。
同时还需要考虑到配电过程中的损耗等问题，尽可能降低能耗，提高效率。
3.牵引变流器：牵引变流器是电气化铁路配电系统的核心部分，需要具备稳定的输出电压和电流。
同时还需要具备过流、过压等保护机制，以保证列车在运行过程中的安全。
4.供电系统保护：供电系统需要具备过载、短路等保护机制，及时发现和排除故障，以保证供电系统的安全、稳定运行。
电气化铁路供电系统的设计与实现
电气化铁路供电系统的设计与实现一、导言电气化铁路是现代交通运输的必需品，概念简单来说就是用电力作为牵引能源的铁路交通系统。
电气化铁路的供电系统是电气化铁路的重要组成部分，供电系统的设计与实现是电气化铁路建设的重要环节，本文将就此展开讨论。
二、供电系统的基本概念供电系统是支持电气化铁路正常运行的关键基础设施之一，它主要由供电站、电气化变电站、牵引变压器、接触网、集电装置、地线以及设备和通信控制系统等部分组成。
其中，供电站是供应电力给电气化铁路的核心部分，电气化变电站负责将高压输电线路的电压转换为低压直流电，牵引变压器用于将低压直流电转换为适合交流电驱动的电能，接触网则是供电系统的主要能量输出装置，集电装置用于对接触网所输出的电能进行集电，地线则是用于保证安全的配套设施。
三、供电系统的设计原则为了保证电气化铁路运行的安全性和运行效率，供电系统的设计必须符合一定的原则。
首先，供电系统必须满足稳定、可靠、高效、安全的电力供应要求。
其次，供电系统的设计需要考虑供电站覆盖面积、变电站的布局、接触网构造等因素，要在满足技术要求和经济需求的前提下进行合理布局和安排。
此外，供电系统的设计还需要考虑在地形条件不同的地方下如何解决供电站、变电站、接触网和车站等相互关联的问题。
四、供电系统的实现方法在实现供电系统的过程中，需要考虑到系统的可靠性、稳定性和灵活性等因素。
供电系统具体的实现方法根据不同的技术要求和经济条件进行选择。
一般情况下，供电系统的实现技术主要有以下几种:1. 直供直流电力系统(DC)该方法主要是通过直流电传输来实现电气化铁路的供电，其特点是输电损耗较小，系统结构简单，稳定性和可靠性高。
但由于操作难度较大，需要专业技术人员进行操作，因此使用范围相对较窄。
2. 交流电力系统(AC)该方法主要是通过交流电传输来实现电气化铁路的供电，其特点是输电噪音小，相对稳定，且操纵容易。
但对于电气化铁路的大规模使用来说，支持的电压和频率等参数需要与国家标准保持一致，造成的成本相对较高。
电气化铁路供电系统
整改措施：加功率因数补偿装置，困难 在于负荷波动导致功率因数大范围波动，难 以达到理想的补偿效果。
交-直-交机车的功率因数基本接近1.0。
但我国电气化铁路仍然存在大量的 交-直机车，所采用的功率因数动态补 偿装置由于电力电子技术、器件造价等 问题，仍然无法大规模应用。
谐波问题
整改措施：在牵引变电所增加滤波器 （单调谐滤波器、高通滤波器），存在 增加投资的问题。
限制：谐波电流问题一直是铁路部门 和电力部门之间争论的焦点问题。
负序电流问题
牵引供电系统的负荷为单相负荷，导致 从电力系统三相去用的电能不平衡，从而向 电力系统注入负序电流。
负序电流的危害：降低用户电能的利用 率，引起用户旋转电机转子表面温升过高。
2 牵引网
通常，将接触网、钢轨、回流线构成的线路称为牵引网。接触网 和钢轨是牵引网的主体。
接触网（图3-54）是架设在电气 化铁路上空，向电力机车供电的一种 特殊形式的输电线路，其质量和工作 状态直接影响电气化铁路的运输能力。
接触网根据其接触悬挂类型，可 以分为简单接触悬挂和链形接触悬挂 两类。
图3-54 接触网
电气化铁路供电系统
一，电气化铁道牵引供电系统设置
将电能从电力系统传送到电力机车的电力设备，总称为电气化铁 道的供电系统。牵引供电系统主要包括牵引变电所和接触网两变压器(2)提 高电压后，由高压输电 线(3)送到铁路沿线的牵 引变电所(4)。在牵引变 电所里把电流变换成所 要求的电流或电压后， 经馈流线(5)转送到邻近 区间和站场线路的接触 网(6)上供电力机车使用。
3、新型的轨道电路应用要求钢轨对地 的阻抗要足够大，这使得轨道对地电压水平 难以降低。
电气化铁路牵引供电系统简介
（1）注意与电传动内燃机车的区别； （2）电能具有不能大量储存的特点。
电气化铁道包括：电力机车（含电动车组） 沿线的供电设施
• 牵引供电系统（Traction Power Supply Systems） 向电力机车提供电能的沿线供电设施从电能的传输、
分配角度构成牵引供电系统。 牵引供电系统主要包括：牵引变电所 牵引网 专用高压供电线路
• 其他设施
负馈线（回流线），吸上线，BT，AT，正馈线，保护线，地线， 供电线
牵引供电系统的其他设施
• 分区所（Section Post, SP）
设于两变电所之间，把电气化铁道牵引网分成不同供电区段， 设有开关设备，根据运行需要可以连接同一供电臂的上、下行接触 网，或连接不同的供电臂以实现越区供电。
T R
结构简单，投资少，维护费用低； 一部分电流从大地回流，对邻近通信线干扰大。
（2）吸流变压器供电方式（BT方式）
吸流变压器 Booster Transformer
F T
Us
I
R
• 防干扰效果好； • 牵引网阻抗偏大； • 电力机车过BT时，易产生电弧； • 由于是串联系统，可靠性较低。
（3）带负馈线的直接供电方式
F T
Us
I
R
• 防干扰效果不如BT供电方式； • 牵引网阻抗界于直接供电方式和BT供电方式之间； • 目前应用比较广泛。
（4）自耦变压器供电方式（AT方式）
自耦变压器 Auto-transformer
T
Us
R
F
• 防干扰效果与BT方式相当 • 牵引网阻抗小，输送容量大，供电臂长（可达40～50km） • 结构复杂，投资大，维护费用高
电气化铁路供电系统设计
电气化铁路供电系统设计作者：石昭监来源：《城市建设理论研究》2013年第02期摘要：铁路和电力同为国家的重要基础设施，电气化铁路的发展与其供电系统密不可分。
电气化铁路是电网的重要用电负荷，同时对电力系统运行也带来一些新的问题。
本文首先分析了电气化铁路供电系统的构成，并对电力牵引的特点和优越性进行了说明，其次分析了电气化铁路供电系统设计中存在的问题，最后重点论述了电气化铁路供电系统的设计要点。
关键词：电气化铁路；供电系统；设计；牵引供电；供电方式Abstract: the railways and power as a national important foundation facilities, is closely related to development of electrified railway and power supply system. The electrified railway is the important power grid electricity load, but also brings some new problems to power system operation. This paper first analyzes the structure of electrified railway traction power supply system of electric traction, and the characteristics and advantages are described, followed by analysis of the design of electrified railway traction power supply system in question, finally discusses the key points in the design of power supply system of electric railway.Keywords: electric railway; power supply system; design; traction power supply; power supply 中图分类号： U22 文献标识码：A 文章编号：2095-2104（2013）一、电气化铁路供电系统的构成电气化铁道供电系统由一次供电系统和牵引供电系统组成。
电气化铁道主要供电方式
接触网的供电方式我国电气化铁路均采用单边供电方式,即牵引变电所向接触网供电时,每一个供电臂的接触网只从一端的牵引变电所获得电能从两边获得电能则为双边供电,可提高接触网末端网压,但由于其故障范围大、继电保护装置复杂等原因尚未有采用;复线区段可通过分区亭将上下行接触网联接,实现“并联供电”,可适当提高末端网压;当牵引变电所发生故障时,相邻变电所通过分区亭实现“越区供电”,此时供电范围扩大,网压降低,通常应减少列车对数或牵引定数,以维持运行;1、直接供电方式如前所述,电气化铁路采用工频单相交流电力牵引制,单相交流负荷在接触网周围空间产生交变电磁场,从而对附近通信设施和无线电装置产生一定的电磁干扰;我国早期电气化铁路如宝成线、阳安线建设时,处于山区,地方通信技术不发达,铁路通信采用高屏蔽性能的同轴电缆,接触网产生的电磁干扰影响极小,不用采取特殊防护措施,因此上述单边供电方式亦称为直接供电方式简称TR供电方式;随着电气化铁路向平原和大城市发展,电磁干扰矛盾日显突出,于是在接触网供电方式上采取不同的防护措施,便产生不同的供电方式;目前有所谓的BT、AT和DN供电方式;从以下的介绍中可以看出这些供电方式有一个共同特点,即在接触网支柱田野侧,与接触悬挂同等高度处都挂有一条附加导线;电力牵引时,附加导线中通过的电流与接触网中通过的牵引电流,理论上讲或理想中大小相等、方向相反,从而两者产生的电磁干扰相互抵消;但实际上是做不到的,所以不同的供电方式有不同的防护效果;2、吸流变压器BT供电方式这种供电方式,在接触网上每隔一段距离装一台吸流变压器变比为1:1,其原边串入接触网,次边串入回流线简称NF线,架在接触网支柱田野侧,与接触悬挂等高,每两台吸流变压器之间有一根吸上线,将回流线与钢轨连接,其作用是将钢轨中的回流“吸上”去,经回流线返回牵引变电所,起到防干扰效果;由于大地回流及所谓的“半段效应”,BT供电方式的防护效果并不理想,加之“吸——回”装置造成接触网结构复杂,机车受流条件恶化,近年来已很少采用;BT供电方式原理结线图H—回流线；T—接触网；R—钢轨； SS—牵引变电所；BT—吸流变压器;牵引网阻抗与机车至牵引变电所的长度不是简单的线性关系;随着取流位置的不同,牵引网内的电流分布可有很大不同,例如图中当机车位于供电臂内第一台BT前方时,牵引负荷未通过吸流变压器一次绕组,其二次绕组没有电流流通,因此牵引网按直接供电方式运行,到达BT处后,吸流变压器一次绕组有牵引电流流过,牵引回流被迫由钢轨逆行至远离电源侧的吸上线进入回流线,再经吸流变压器二次绕组返回牵引变电所,使牵引网阻抗大增;图的曲线是机车由牵引变电所出发在不同位置时的牵引网总阻抗;图中曲线是供电方式长回路牵引网阻抗,即牵引负荷全程流经接触网和回流线时的阻抗,相当于机车位于吸上线处的牵引网阻抗;牵引网阻抗通常较直接供电方式大;BT供电方式牵引网阻抗图1—直接供电方式牵引网阻抗；2—BT供电方式长回路牵引网阻抗；3—列车由牵引母线侧运行至末端牵引网阻抗变化;3、自耦变压器AT供电方式采用AT供电方式时,牵引变电所主变输出电压为55kV,经AT自耦变压器,变比2:1向接触网供电,一端接接触网,另一端接正馈线简称AF线,亦架在田野侧,与接触悬挂等高,其中点抽头则与钢轨相连;AF线的作用同BT供电方式中的NF线一样,起到防干扰功能,但效果较前者为好;此外,在AF线下方还架有一条保护PW线,当接触网绝缘破坏时起到保护跳闸作用,同时亦兼有防干扰及防雷效果;显然,AT供电方式接触网结构也比较复杂,田野侧挂有两组附加导线,AF线电压与接触网电压相等,PW线也有一定电位约几百伏,增加故障几率;当接触网发生故障,尤其是断杆事故时,更是麻烦,抢修恢复困难,对运输干扰极大;但由于牵引变电所馈出电压高,所间距可增加一倍,并可适当提高末端网压,在电力系统网络比较薄弱的地区有其优越性;4、直供+回流DN供电方式这种供电方式实际上就是带回流线的直接供电方式,NF线每隔一定距离与钢轨相连,既起到防干扰作用,又兼有PW线特性;由于没有吸流变压器,改善了网压,接触网结构简单可靠;近年来得到广泛应用;综上所述,早期电气化铁路均采用直接供电方式,为避免和减少对外部环境的电磁干扰,研发了BT、AT和DN供电方式,就防护效果来看,AT方式优于BT和DN方式,就接触网的结构性能来讲,DN方式最为简单可靠;随着通信技术的快速发展,光缆的普遍应用,通信设施及无线电装置自身的防干扰性能大为增强,考虑到接触网的运行可靠性对电气化铁路的安全运行至关重要,所以通常认为,一般情况下DN供电方式为首选,在电力系统比较薄弱的地区,经过经济技术比较,可采用AT供电方式,BT供电方式则尽量少采用或不采用;本人认为,这是近三十年来我国电气化铁路供电方式发展和应用的实践过程中总结出来的普遍看法,同样也要接受今后的实践检验,不断总结提高;AT供电方式的优缺点优点：它无需提高牵引网的绝缘强度即可将供电电压提高一倍;在相同的牵引负荷条件下,接触悬挂和正馈线中的电流大致可减少一半;AT供电方式牵引网单位阻抗约为BT供电方式牵引网单位阻抗的1/4左右;从而提高了牵引网的供电能力,大大减小了牵引网的电压损失和电能损失;牵引变电所的间距可增大到90-100KM,不但变电所需要数量可以减少,而且相应的外部高压输电线数量也可以减少,还有利于选择既便利运营管理又缩短外部高压输电线长度的变电所位置;由于AT供电方式无需在AT处将接触悬挂进行电分段,故当牵引重载列车运行的高速度、大电流电力机车通过AT处时,受电弓上不会发生强烈拉弧,能满足高速、重载列车运输的需要;同时,AT供电方式对附近通信线路的综合防护效果要优于BT供电方式;缺点：构造比较复杂;在开闭所、分区所、AT所以及主变压器副边中性点不接地的牵引变电所都设置自藕变压器等;牵引网中除了接触悬挂和正馈线之外,还有保护线PW、横向联接线、辅助联接、放电器等,所以,AT供电方式的工程投资要大于BT;相应的施工、维修和运行也比其他供电方式的工程投资要大;电气化铁道供电原理电气化铁道牵引供电装置,又称为牵引供电系统,其系统本身没有发电设备,而是从电力系统取得电能;目前我国一般由110kV以上的高压电力系统向牵引变电所供电;目前牵引供电系统的供电方式有直接供电方式、BT供电方式、AT供电方式、同轴电缆和直供加回流线供电方式四种,京沪、沪杭、浙赣都是采用的直供加回流线方式;一、直接供电方式直接供电方式T—R供电是指牵引变电所通过接触网直接向电力机车供电,及回流经钢轨及大地直接返回牵引变电所的供电方式;这种供电方式的电路构成及结构简单,设备少,施工及运营维修都较方便,因此造价也低;但由于接触网在空中产生的强大磁场得不到平衡,对邻近的广播、通信干扰较大,所以一般不采用;我国现在多采用加回流线的直接供电方式;二、BT供电方式所谓BT供电方式就是在牵引供电系统中加装吸流变压器约3～4km安装一台和回流线的供电方式;这种供电方式由于在接触网同高度的外侧增设了一条回流线,回流线上的电流与接触网上的电流方向相反,这样大大减轻了接触网对邻近通信线路的干扰;BT供电的电路是由牵引变电所、接触悬挂、回流线、轨道以及吸上线等组成;由图可知,牵引变电所作为电源向接触网供电；电力机车EL运行于接触网与轨道之间；吸流变压器的原边串接在接触网中,副边串接在回流线中;吸流变压器是变比为1：1的特殊变压器;它使流过原、副边线圈的电流相等,即接触网上的电流和回流线上的电流相等;因此可以说是吸流变压器把经钢轨、大地回路返回变电所的电流吸引到回流线上,经回流线返回牵引变电所;这样,回流线上的电流与接触网上的电流大小基本相等,方向却相反,故能抵消接触网产生的电磁场,从而起到防干扰作用;以上是从理论上分析的理想情况,但实际上由于吸流变压器线圈中总需要励磁电流,所以经回流线的电流总小于接触网上的电流,因此不能完全抵消接触网对通信线路的电磁感应影响;另外,当机车位于吸流变压器附近时回流还是从轨道中流过一段距离,至吸上线处才流向回流线,则该段回流线上的电流会小于接触网上的电流,这种情况称为“半段效应”;此外,吸流变压器的原边线圈串接在接触网中,所以在每个吸流变压器安装处接触网必须安装电分段,这样就增加了接触网的维修工作量和事故率;当高速大功率机车通过,该电分段时产生很大电弧,极易烧损机车受电弓和接触线;且BT供电方式的牵引网阻抗较大,造成较大的电压和电能损失,故已很小采用;三、AT供电方式随着铁路电气化技术的发展,高速、大功率电力机车的投入运行,吸—回装置供电方式已不能适应需要;各国开始采用AT供电方式;所谓AT供电方式就是在牵引供电系统中并联自耦变压器的供电方式;实践证明,这种供电方式是一种既能有效地减弱接触网对邻近通信线的感应影响,又能适应高速、大功率电力机车运行的一种比较先进的供电方式;AT供电方式的电路包括牵引变电所S、接触悬挂T、轨道R、自耦变压器AT、正馈线AF、电力机车EL等;牵引变电所作为电源向牵引网输送的电压为25kV;而接触悬挂与轨道之间的电压仍为25kV,正馈线与轨道之间的电压也是25kV;自耦变压器是并联在接触悬挂和正馈线之间的,其中性点与钢轨保护线相连接;彼此相隔一定距离一般间距为10～16km的自耦变压器将整个供电区段分成若干个小的区段,叫做AT区段;从而形成了一个多网孔的复杂供电网络;接触悬挂是去路,正馈线是回路;接触悬挂上的电流与正馈线上的电流大小相等,方向相反,因此其电磁感应影响可互相抵消,故对邻近的通信线有很好的防护作用;AT供电方式与BT供电方式相比具有以下优点：1、AT供电方式供电电压高;AT供电方式无需提高牵引网的绝缘水平即可将牵引网的电压提高一倍;BT供电方式牵引变电所的输出电压为,而AT供电方式牵引变电所的输出电压为55kV,线路电流为负载电流的一半,所以线路上的电压损失和电能损失大大减小;2、AT供电方式防护效果好;AT供电方式,接触悬挂上的电流与正馈线上的电流大小相等,方向相反,其电磁感应相互抵消,所以防护效果好;并且,由于AT 供电的自耦变压器是并联在接触悬挂和正馈线间的,不象BT供电的吸流变压器,串联在接触悬挂和回流线之间,因此没有因励磁电流的存在而使原副边绕组电流不等,以及在短路时吸流变压器铁芯饱和导致防护效果很差等问题;另外也不存在“半段效应”问题;3、AT供电方式能适应高速大功率电力机车运行;因AT供电方式的供电电压高、线路电流小、阻抗小仅为BT供电方式的1/4左右、输出功率大,使接触网有较好的电压水平,能适应高速大功率电力机车运行的要求;另外,AT供电也不象BT供电那样,在吸流变压器处对接触网进行电分段,当高速大功率电力机车通过时产生电弧,烧坏机车受电弓滑板和接触线,对机车的高速运行和接触网和接触网的运营维修极为不利;4、AT供电牵引变电所间距大、数量少;由于AT供电方式的输送电压高、线路电流小、电压损失和电能损失都小,输送功率大,所以牵引变电所的距离加大为80～120km,而BT供电方式牵引变电所的间距为30～60km,因此牵引变电所的距离大大减少,同时运营管理人员也相应减少,那么,建设投资和运营管理费用都会减少;四、同轴电缆供电方式同轴电力电缆供电方式简称CC供电方式,是一种新型的供电方式,它的同轴电力电缆沿铁路线路埋设,内部芯线作为供电线与接触网连接,外部导体作为回流线与钢轨连接;每隔5～10km作一个分段;由于供电线与回流线在同一电缆中,间隔很小,而且同轴布置,使互感系数增大;由于同轴电力电缆的阻抗比接触网和钢轨的阻抗小得多,因此牵引电流和回流几乎全部经由同轴电力电缆中流过;同时由于电缆芯线与外层导体电流大小相等,方向相反,二者形成的磁场相互抵消,对邻近的通信线路几乎无干扰;由于电路阻抗小,因而供电距离长;但由于同轴电力电缆造价高、投资大,很少采用;五、直供加回流线供电方式直供加回流线供电方式结构比较简单;这种供电方式由于在接触网同高度的外侧增设了一条回流线,回流线上的电流与接触网上的电流方向相反,这样大大减轻了接触网对邻近通信线路的干扰;与直供方式比较,能对沿线通信防干扰；比BT供电减少了BT装置,既减少了建设投资,又便于维修;与AT供电方式比较,减少了AT所和沿线架设的正馈线,不仅减少了投资,还便于接触网维修;所以自大秦线以后的电气化铁道,基本都采用这种方式;我段所管辖的京沪、沪昆都采用这种供电方式;直供加回流线供电方式的原理如下图所示;六、牵引变电所向接触网供电有单边供电和双边供电两种方式;接触网在牵引变电所处及相邻的两个变电所中央是断开的,将两个牵引变电所之间的接触网分成两独立的供电分区,又叫供电臂;每个供电臂只从一端的牵引变电所获得电能的供电方式称为单边供电;每个供电臂同时从两侧变电所获得电能的供电方式称为双边供电;双边供电可提高供电质量,减少线路损耗,但继电保护等技术存在问题;所以我国及多数国家均采用单边供电;但在事故情况下,位于两变电所之间的分区亭可将两个供电臂连接进来,实行越区供电,越区供电是在非常状态下采用的,因供电距离过长,难以保证末端的电压质量,所以只是一种临时应急措施,并且在实行越区供电时,应校核供电末端的电压水平是否符合要求;在复线区段同一供电臂上、下行接触网接的是同相电,但在牵引变电所及分区亭内设有开关装置,可将上、下行接触网连通,实行并联供电,以减小线路阻抗,降低电压损失和电能损失,提高接触网的电压水平;在事故情况下,又可将上、下行接触网分开,互不影响,使供电更加灵活可靠;牵引变电所馈电线馈出的两供电臂上的电压是不同相位的;为了减少对电力系统的不平衡影响,各牵引变电所要采用换连接,不同相位的接触网间要设置电分相装置;为了灵活供电和缩小事故范围,便于检修,接触网还设置了许多电分段装置;。
电气化铁路供电系统论文
论电气化铁路的供电系统电气化铁路是以电能作为牵引动力的一种现代化交通运输工具，由于它的牵引动力是电能，所以又称电力牵引，它与蒸汽牵引和内燃牵引不同的地方是电力机车（或电动车组）本身不带能源必须由外部供给电能。
1 牵引供电系统牵引供电系统主要包括牵引变电所和牵引网两部分，而牵引网又由馈电线、接触网、轨道回路和回流线组成。
牵引变电所是电气化铁路供电系统的心脏，在采用单相工频交流制时，它的主要功能是变压和变相，它将电力系统输送来的高压110kv或220kv变成电力牵引所需要的电压并将电力系统输送来的三相电变成电力牵引相适应的单相电，在采用单相低频交流制式时，还要进行变频，如25hz，对于直流电气化铁路还要进行整流，把交流电变成相应电压的直流电，我国电气化铁路采用的是单相工频交流制，其频率与工业企业使用的电源频率是一致的，都是50 hz，在使用国家电力系统电能时无需变换频率。
牵引变电所是沿电气化铁路设置的，根据牵引变电所及电力系统的发电厂和区域变电所的位置，以及高压输电线路对牵引变电所的引入方式，牵引变电所可分为中间变电所，中心变电所，和终端变电所，为了保证供电的可靠性，牵引变电所通常应由两个相互独立电源供电，或者由一个电源由两个回路的输电线路供电，以便当一个回路输电线路检修或故障时，由另一回路输电线路完成全部输电任务。
2 电力机车和电动车组电力机车和电动车组是靠电能驱动运行的机车车辆，电力机车由机械部分、电气部分和空气管路系统三部分组成，它的机械部分和空气管路系统基本上与内燃机车相同，机械部分主要包括机车车体和走行部分，空气管路系统主要包括制动气路系统和辅助气路系统。
而电气部分主要包括受电弓，主断路器、牵引变压器、整流硅机组、平波电抗器、牵引电动机和制动电阻柜等。
为了保证电力机车的正常运行机车上装有许多辅助电气设备，如电动压缩机组，电动通风机组、电动油泵机组等。
机车上装有许多控制电器，如司机控制器、按钮开关、接触器等，通过它们来控制机车上各种电气设备，实现机车的起动、调速、反向、运行和进行电阻制动。
电气化铁道供电
远动系统的设计1绪论1.1概述电能是现代工业的动力心脏，供电的可靠性和电能质量的好坏直接关系到企业的切身利益。
为了提高供电可靠性和电能质量，现在电力系统中普遍采用了远动装置，用于集中监视和控制系统的运行状况。
运动装置的发展经历了以下几个不同阶段。
在早期，调度中心没有办法及时地了解和监视各厂站设备的运行情况，更谈不上对各厂站的设备进行直接控制。
各站供电系统的设备运行情况，各条线路的电流、电压、功率等情况调度中心都不能及时掌握，调度员和各个变电站的联系主要是电话，每天由各变电站值班人员定时用电话向调度员报告本站的电流、电压、功率等数据，调度员需要根据情况汇总、分析，花费很长时间才能掌握全厂供电系统运行状态的有限信息。
由于电力系统是实时变化的，就这些信息来说已经属于“历史”的了。
调度员只能根据事前通过大量人工计算得到的各种系统运行方式，结合这些有限的“历史”性信息，加上个人的经验，选择某种运行方式，再用电话通知各个变电站值班人员进行调整控制。
一旦发生事故，也不能及时了解事故现场情况，及时进行事故处理，需要较长的时间，才能恢复正常运行。
显然，这种落后的“远动”方式直接影响供电企业的安全经济运行。
第二个发展阶段是远动技术的采用。
安装于各个变电站的远动装置，采集各车间的负荷情况，各线路电流，电压，功率等实时数据，以及各开关的实时状态，然后通过控制电缆传给调度中心并直接显示在调度台的仪表和模拟屏上。
调度员可以随时看到这些运行参数和全系统运行方式，还可以立刻“看到”开关等设备的事故跳闸（模拟屏上相应的图形闪光）。
调度中心可以有效地对全厂供电系统的运行状态进行实时的监控。
调度员还可以在调度中心直接对某些开关进行投入和切除的操作。
这种布线逻辑式的远动装置的采用，使电力系统可以实现最基本的遥测、遥信、遥控的功能。
第三个发展阶段是电子计算机在工业控制系统中的应用。
现代企业生产规模越来越大，对电能质量及供电可靠性的要求越来越高，人们对系统运行的经济性也越来越重视。
交流电气化铁路供电系统
交流电气化铁路供电系统一、概述交流电气化铁路供电系统是指铁路运营中采用交流电进行供电的系统。
它是现代铁路运输中的重要组成部分，旨在提供稳定可靠的电力供应，以支持列车的运行和设施的运作。
本文将介绍交流电气化铁路供电系统的基本原理、组成部分、工作原理以及优势等内容。
二、组成部分交流电气化铁路供电系统主要由以下几个组成部分构成：1.电源装置：交流电供电系统的电源装置通常是由变电所提供的。
变电所将来自电网的高压交流电通过变压器进行变压变流，以得到适合铁路运营的电压和频率。
2.牵引变流器：牵引变流器是将来自电源装置的交流电转换为适合牵引系统的交流电的装置。
它具有较大的功率调节能力和较高的效率，能够满足列车加速、制动和恒速运行的需求。
3.架空线：架空线是供电系统的主要部分，它悬挂在铁路线路的两侧，并通过电力塔或电线杆来支撑。
交流电能通过架空线传输到接触网。
4.接触网：接触网是铁路供电系统的接收装置，位于铁路上方的架空线下方。
接触网由一系列的钢丝组成，通过电气连接器与列车车顶的接触装置相连。
当列车通过时，接触装置会与接触网接触，实现电力传输。
5.台区设备：台区设备主要用于电能的监测、保护和控制。
台区设备包括隔离开关、断路器、变压器等，以确保供电系统的安全和可靠运行。
三、工作原理交流电气化铁路供电系统的工作原理可以概括为以下几个步骤：1.电源装置将电网的高压交流电通过变压器进行变压变流，以得到适合铁路运营的电压和频率。
2.变流器将变压变流后的交流电转换为适合牵引系统的交流电，并通过连接器与列车车顶的供电装置相连。
3.架空线悬挂在铁路线路两侧，并通过电力塔或电线杆来支撑。
架空线上的交流电经由接触网传输到列车供电装置。
4.接触网由一系列的钢丝组成，位于架空线下方。
当列车通过时，接触装置与接触网相连，实现电力传输。
5.列车供电装置将接收到的交流电转换为直流电以供给列车内部使用，例如给牵引电机供电。
交流电气化铁路供电系统相比直流电供电系统具有以下一些优势：1.传输损耗低：交流电的传输损耗比直流电要低，这意味着供电系统可以更远距离地传输电能，从而减少了供电设备的数量和成本。
电气化铁道供电系统与设计课程设计报告1
电气化铁道供电系统与设计课程设计报告班级：电气08*班学号： 200*09***姓名： *******指导教师： *****2011 年月日一、题目某牵引变电所甲采用直接供电方式向复线区段供电，牵引变压器类型为110/27.5kV，三相平衡接线，两供电臂电流归算到27.5kV侧电流如下表所示二、题目分析及解决方案确定因为牵引变压器是牵引供电系统的主要设备，其容量大小关系到能否完成国家交给的运输任务及运营成本，所以进行牵引变压器的容量计算，以便合理选用牵引变压器的额定容量十分重要。
以下将对三相平衡接线方式的牵引变压器的计算容量、校核容量以及安装容量分别进行分析及计算。
2.1设计方案分析目前，我国使用的牵引变压器类型主要有以下几种形式：单相结线变压器、单相V,v结线变压器（三相）、三相YN，d11双绕组变压器、斯科特结线变压器、YN，结线阻抗匹配牵引变压器、YN，结线平衡变压器、非阻抗匹配YN，结线平衡变压器。
针对以上几种牵引变压器的优缺点的分析如下：（1）单相结线变压器优点：容量利用率可达100%；主接线简单，设备少，占地面积小，投资少。
缺点：不能供应地区和牵引变电所三相负荷用电，在电力系统中，单相牵引负荷产生的负序电流较大，对接触网的供电不能实现双边供电。
（2）单相V,v结线变压器（三相）优点：主结线较简单，设备较少，投资较省。
对电力系统的负序影响比单相结线少。
对接触网的供电可实现双边供电。
缺点：当一台牵引变压器故障时，另一台必须跨相供电，即兼供左右两边供电臂的牵引网。
这就需要一个倒闸过程，即把故障变压器原来承担的供电任务转移到正常运行的变压器。
在这一倒闸过程完成前，故障变压器原来供电的供电臂牵引网中断供电，这种情况甚至会影响行车。
即使这一倒闸过程完成后，地区三相电力供应也要中断。
牵引变电所三相自用电必须改用劈相机或单相－三相自用变压器供电。
实质上变成了单相结线牵引变电所，对电力系统的负序影响也随之增大。
电气化铁道供电系统与设计 课程设计指导手册
《电气化铁道供电系统与设计》课程设计指导手册兰州交通大学自动化学院电气工程系2009-6-18电气化铁道供电系统与设计课程设计学院：自动化学院适用专业：电气工程及其自动化课程设计名称：电气化铁道供电系统课程设计课程代码：0508941学分数：1 学时数：16一、课程设计目的本课程设计是学生在学完《电气化铁道供电系统与设计》课程之后、进行的一个综合性的教学实践环节。
通过本课程设计一方面使学生获得综合运用学过的知识进行牵引变电所主接线设计和电气设备选型的基本能力，另一方面能巩固与扩大学生的电气综合设计知识，为毕业设计做准备，为后续课程的学习及今后从事科学研究、工程技术工作打下较坚实的基础。
通过本课程设计，学生能运用电气基础课程中的基本理论和实践知识，正确地解决牵引变电所的电气主接线设计等问题。
通过牵引变电所的电气主接线设计的训练，提高电气设计能力，学会使用相关的手册及图册资料：1、掌握牵引变压器容量计算的基本方法能够根据牵引负荷的大小正确计算牵引变压器的计算容量、校核容量和安装容量。
2、掌握牵引变电所110kV侧主接线设计的基本方法能够根据牵引变电所在牵引供电系统中的重要性，正确在电气主接线的四种接线形式中进行选择，做出110kV侧主接线的设计。
3、掌握牵引变压器型号选择的基本方法能够根据变压器的容量和牵引网向电力机车的供电方式正确选择牵引变压器的型号。
4、掌握牵引变电所馈线侧主接线设计的基本方法能够根据牵引变电所向接触网的供电方式，正确进行馈线数目、备用方式和接线形式的和设计。
5、掌握牵引变电所主接线中电气设备选型的基本方法能够正确对主接线中电气设备某两种，如：断路器，隔离开关，电流互感器，电压互感器，避雷器，自用电变压器，地方负荷用变压器等进行正确选型。
二、课程设计的要求学生要按照课程设计指导书的要求，根据题目所给原始参数进行设计。
本课程设计的基本步骤是：1、分析问题及解决方案框架确定2、牵引变压器容量计算正确进行牵引变压器的计算容量、校核容量和安装容量的计算。
电气化铁路列车供电系统设计与控制
电气化铁路列车供电系统设计与控制随着城市化与工业化的进程，铁路运输成为了保证经济稳定和社会安定的重要组成部分。
而在铁路运输中，电气化铁路列车逐渐成为了主流，具有环保、高效、快捷等优点，在广大群众的日常出行中也扮演着不可或缺的角色。
那么，本篇文章将简要地介绍电气化铁路列车供电系统的设计与控制问题。
一、电气化铁路列车供电系统概述电气化列车供电系统可以分为两大类：直接供电系统和间接供电系统。
直接供电系统即直接将变电所中（一般为架空电缆）的交流电或直流电送到集电装置引入列车车体，经整流装置（仅交流电）变为列车电源和制动器电源，再通过电缆或毫米波等方式供给列车上的电气设备；间接供电系统则是通过牵引变流器将交流电转换为列车电源和制动器电源。
二、电气化铁路列车供电系统的设计要求在设计电气化铁路列车供电系统时，需要满足以下要求：1. 电源稳定性高：电气化铁路列车供电系统的稳定性要求很高，一旦电源出现波动或突变，容易影响列车的运行或者出现故障。
2. 智能化控制：电气化铁路列车供电系统需要具有一定的智能化控制，以满足列车在不同行驶环境下的动力需求，例如在山区、城市、平原等不同地形下，列车所需的电力供应模式亦不同，智能化控制能够更加精确地配合列车的运行。
3. 保护措施完善：电气化铁路列车供电系统发生故障时，需要具备相应的保护措施，保证列车和人员的安全，例如过载、短路、欠压等情况。
三、电气化铁路列车供电系统的控制和优化在电气化铁路列车供电系统中，控制和优化两个方面对于提高电气化铁路列车的运行效率和整车及设备的寿命有着至关重要的作用。
1. 控制方案优化：列车的供电系统要保证稳定性，需要进行控制模式的优化，例如控制列车输入电压，尽量避免电压突变和波动过大，控制充电电流，保证电池的充电量等等。
2. 能耗优化：列车在运行过程中，为了保证车内电气设备的供电，会消耗一定的电力。
因此在设计电气化铁路列车供电系统时需要考虑能耗的优化，例如采用牵引变流器进行电源转换，或者利用控制算法进行能耗优化等。
电气化铁道供电专业介绍
电气化铁道供电专业介绍电气化铁道供电专业是指负责铁路系统供电系统的设计、建设、运维和管理的专业领域。
随着现代交通运输的发展，电气化铁道供电系统已经成为现代铁路系统的重要组成部分。
本文将从供电系统的概念、发展历程、工作原理、设备组成以及未来发展趋势等方面对电气化铁道供电专业进行介绍。
一、供电系统的概念供电系统是指为铁道运输提供所需电能的系统。
在电气化铁道中，供电系统起到向列车提供动力能源的作用，它不仅能够为列车牵引提供电能，还能为列车的照明、空调、信号系统等提供所需电力。
二、发展历程电气化铁道供电系统的发展可以追溯到19世纪末20世纪初，最早的电气化铁道出现在欧洲。
随着科技的进步和电力技术的发展，电气化铁道供电系统逐渐成熟并得到广泛应用。
目前，电气化铁道已经在世界范围内得到广泛推广和应用。
三、工作原理电气化铁道供电系统主要由供电变电所、接触网、牵引变压器、牵引网和列车等组成。
供电变电所将高压交流电转换为适合列车牵引的直流电，然后通过接触网和牵引网将电能传输到列车上，最终由列车上的牵引装置将电能转化为机械能，驱动列车运行。
四、设备组成1. 供电变电所：负责将电力系统的高压交流电转换为适合铁路牵引的直流电，并进行分配和调度。
2. 接触网：安装在铁路线路上方，通过接触网与列车上的受电弓接触，将电能传输到列车。
3. 牵引变压器：将供电变电所输出的直流电转换为适合列车牵引的低压直流电。
4. 牵引网：安装在列车车顶，通过接触网与列车上的受电弓接触，将电能传输到列车上。
5. 列车：通过牵引装置将电能转化为机械能，驱动列车运行。
五、未来发展趋势随着科技的不断进步和社会的发展需求，电气化铁道供电系统也在不断创新和发展。
未来的电气化铁道供电系统将更加智能化、高效化和可持续化。
例如，采用新型的智能变电站和能量回馈技术，可以提高供电系统的稳定性和能源利用效率。
此外，还可以采用新能源技术，如太阳能和风能等，来提供更加清洁和环保的能源供应。
电气化铁道供电系统与设计 正文
一、题目某牵引变电所乙采用直接供电方式向复线区段供电，牵引变压器类型为110/27.5kV，三相YN,d11接线，两供电臂电流归算到27.5kV侧电流如下表1所示。
表1 计算原始资料牵引变电所供电臂长度km端子平均电流A有效电流A短路电流A穿越电流A乙18.3 α217 295 818 14813.3 β144218637144二、题目分析及解决方案框架确定分析题目提供的资料可知，该牵引变电所要负担向区段安全可靠的供电任务，因此采用直接供电方式向复线区段供电的方式，可减轻对邻近通信线路的干扰影响，大大降低牵引网中的电压损失，扩大牵引变电所间隔，减少牵引变电所的数目。
该牵引变电所的设计过程如下:(1)设该变电所为通过式牵引变电所，则110kV牵引侧的接线设计为内桥接线形式。
(2)在牵引变电所的主变压器采用YN,d11接线形式，在两台牵引变压器并联运行的情况下，当一台停电时，供电不会中断，运行可靠方便。
能很好地适应山区单线电气化铁路牵引负荷不均衡的特点。
(3)牵引变电所馈线侧采用复线区段馈线断路器50%备用，且无馈线备用的接线方式，这种接线方便于工作，当工作断路器需要检修时，可有各自的备用断路器来代替其工作，断路器的转换操作比较方便，供电可靠性高。
三、设计过程三相YN,d11结线牵引变压器的高压侧通过引入线按规定次序接到110kV三相电力系统的高压输电线上；变压器低压侧的一角c与轨道、接地网连接，变压器另两个角a和b分别接到27.5kV的a相和b相母线上。
由两相牵引母线分别向两侧对应的供电臂供电，两臂电压的相位差为60°，也是60°结线。
由于左、右两供电臂对轨道的电压相位不同，因此，在这两个相邻的接触网区段间采用了分相绝缘器。
采用三相YN,d11接线牵引变压器的缺点：牵引变压器容量不能得到充分利用，只能达到额定容量的75.6%，引入温度系数也只能达到84%，与采用单相接线牵引变压器的牵引变电所相比，主接线要复杂一些，用的设备工程投资也较多，维护检修工作量及相应的费用也有所增加。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气化铁路供电系统的设计及实现
近年来，随着科技的不断进步，人们的出行方式也在不断地改变。
现如今，高铁、城际列车等电气化铁路交通工具越来越受到人们的青睐。
电气化铁路供电系统是实现电气化铁路运行的核心部分之一，也是现代化铁路系统的必备组件。
一、电气化铁路供电系统的基本原理
电气化铁路供电系统主要由供电设备、供电附属设备和电缆等三部分组成。
供电设备主要是负责将高压交流电转化为铁路交流电，使电力能够传送到供电车辆上。
为保证供电设备的正常运行，必须要安装高压开关、变电所、配电室等相关设备。
供电附属设备主要是用于传送电能，包括主变电所、轨道分区、接触网等。
这些设备的作用是将供电设备得到的电能传送到铁路上。
电缆是铁路上至关重要的组件，有着传输力电、信号、数据等不同的作用和需求。
铁路电缆一般分为三个部分：信号电缆、轨道电缆和供电电缆。
其中，信号电缆主要负责人工行车和自动化设备的操作，一般采用屏蔽电缆来保证其安全性；轨道电缆主要用于铁路安全设备的运行，如道岔、防护门等；供电电缆则是将轨道上的电能传输给列车和站房，一般采用铜芯电缆或铝合金芯电缆。
二、电气化铁路供电系统的设计和实现
1. 设计
电气化铁路供电系统的设计十分复杂，需要考虑很多因素，包括环境因素、铁路线路和列车的要求等。
设计时需要遵循以下几点：
（1）环境要素的考虑。
铁路供电系统的设计要考虑到铁路线路所处的环境，比如气候、地形、土壤等因素。
（2）列车匹配。
要根据列车的运营要求，选择不同的供电方式和电缆材料，
确保供电系统正常运行。
（3）安全性的保障。
在设计过程中，需要关注铁路设备的安全性，保证稳定
的供电过程。
同时，要考虑到供电方式的环保性，在设计过程中尽可能减少供电对环境的污染。
2. 实现
实现电气化铁路供电系统需要遵循以下几个步骤：
（1）铁路线路的规划。
在规划阶段，需要考虑到地形、气候、土壤等因素，
为购置供电设备和设计供电附属设备做好准备。
（2）供电设备的购置。
供电设备的购置需要考虑性能、质量、价格等多个因素，保证供电设备的质量和性能。
（3）供电附属设备的安装。
在安装过程中，需要考虑供电设备的类型、用途
等因素，根据实际情况进行地面和轨下设备的安装和维护。
（4）电缆安装。
电缆的安装需要考虑到电缆的类型、长度、使用环境等因素，选用符合国际标准的电缆和维护设备。
三、电气化铁路供电系统存在的问题
尽管电气化铁路供电系统的设计和实现已经非常成熟，但仍存在一些问题，如：（1）供电设备的老化。
随着时间的推移，供电设备的老化逐渐加重，可能导
致供电中断，对铁路通行产生影响。
（2）供电附属设备的协调问题。
供电附属设备的协调是实现铁路供电系统和
列车运行的关键环节。
如果这些设备的协调不够紧密，则可能导致铁路供电系统不能正常运作。
（3）由于铁路上人工行车交叉造成列车运行速度降低，为了提高行车效率，近年来高速列车自动驾驶技术的研究和应用也在不断推进。
总之，在电气化铁路系统的建设和维护中，需要持续不断地进行各种创新和升级，以适应不断变化的需求，更好地服务于人民生产和生活。
