低功耗设计方法
电子设计中的低功耗设计技术
电子设计中的低功耗设计技术随着移动设备和物联网的蓬勃发展，对电子设备的功耗要求变得越来越严苛。
在电子设计中，低功耗设计技术成为了一项重要的技术需求。
低功耗设计技术的应用可以延长设备的续航时间，减少设备的发热量，提高设备的稳定性和可靠性。
本文将介绍电子设计中常见的低功耗设计技术及其应用。
首先，低功耗设计技术中的关键是降低设备的静态功耗和动态功耗。
在静态功耗方面，采用低功率的处理器和传感器组件是关键因素。
采用先进的制程工艺（比如FinFET工艺）可以有效降低器件的漏电流，从而降低设备的静态功耗。
此外，优化设备的供电管理机制，合理控制设备的休眠状态和唤醒状态也能有效降低设备的静态功耗。
在动态功耗方面，采用节能算法和优化软件设计是关键措施。
通过合理设计算法，减少处理器和传感器的工作频率和工作电压，降低设备的动态功耗。
另外，合理设计软件架构，优化代码结构和算法，减少不必要的计算和通信开销，也能有效降低设备的功耗。
此外，低功耗设计技术还包括了功率管理技术和电源管理技术。
功率管理技术主要包括动态电压调整（DVS）和动态频率调整（DFS）等技术，通过根据设备的负载情况动态调整电压和频率，从而实现节能的目的。
电源管理技术主要包括高效的DC-DC转换器和低功耗的睡眠模式设计，能够有效地提高设备的能效比和续航时间。
总的来说，低功耗设计技术在电子设计中扮演着重要的角色。
通过降低设备的静态功耗和动态功耗，采用先进的制程工艺和优化算法设计，可以有效实现设备的低功耗设计。
未来随着技术的不断发展，低功耗设计技术将会越来越成熟，应用范围也将会越来越广泛。
希望本文对大家对低功耗设计技术有所了解和启发。
低功耗和高性能集成电路的设计方法与优化
低功耗和高性能集成电路的设计方法与优化低功耗和高性能集成电路的设计方法与优化随着科技的不断发展，集成电路的应用范围越来越广泛，从智能手机到云计算，从物联网到人工智能，都离不开高性能和低功耗的集成电路。
因此，设计低功耗和高性能的集成电路成为了电子工程师的重要任务之一。
本文将介绍一些常见的设计方法和优化技术，帮助读者更好地理解和应用于实际设计中。
首先，我们来介绍一些常见的低功耗设计方法。
低功耗设计的目标是在满足性能要求的前提下，尽量减少功耗。
以下是一些常见的低功耗设计方法：1. 时钟门控：通过控制时钟信号的开关，可以在需要时打开电路，不需要时关闭电路，从而减少功耗。
2. 电源管理：采用适当的电源管理技术，如电压调节器、睡眠模式等，可以在不需要时降低电路的供电电压和频率，从而减少功耗。
3. 功耗优化电路：通过优化电路结构和逻辑设计，减少功耗。
例如，采用低功耗逻辑门、低功耗时钟电路等。
4. 优化数据传输：采用合适的数据传输方式，如串行传输、差分传输等，可以减少功耗。
接下来，我们来介绍一些常见的高性能设计方法。
高性能设计的目标是在满足功耗要求的前提下，提高电路的运行速度和性能。
以下是一些常见的高性能设计方法：1. 优化时钟频率：通过优化时钟信号的频率和相位，可以提高电路的运行速度。
例如，采用高速时钟发生器、时钟缓冲器等。
2. 优化电路结构：通过优化电路的结构和布局，减少信号传输路径的长度和延迟，从而提高电路的性能。
例如，采用合适的布线规则、缓冲器等。
3. 并行处理：通过采用并行处理技术，将任务分解为多个子任务并行处理，可以提高电路的运算速度和性能。
4. 优化算法：通过优化算法和逻辑设计，减少电路的延迟和功耗。
例如，采用合适的算法和数据结构，减少冗余计算和存储。
除了上述的设计方法外，还有一些常见的优化技术可以同时提高功耗和性能。
例如，采用低功耗的工艺制程、优化功耗和性能的权衡等。
此外，还可以通过仿真和优化工具，如SPICE、Cadence等，进行电路的仿真和优化，以实现更好的功耗和性能。
低功耗设计物理实现方法
低功耗设计物理实现方法
低功耗设计物理实现方法有很多，以下列举了一些常见的方法：
1. 电源管理：通过使用功率管理电路和适当的电源管理策略，可以降低电路的静态功耗。
例如，使用睡眠模式以及动态电压和频率调节技术可以降低电路在闲置状态下的功耗。
2. 时钟管理：减少时钟频率可以降低电路的功耗。
通过优化时钟分配和时钟树设计，可以消除时钟冗余和减小时钟延迟，从而降低功耗。
3. 电路优化：通过使用优化的电路设计技术，如逻辑合成和优化、布局和布线优化，可以减小电路的面积和功耗。
4. 错误容忍设计：使用纠错码、校验位等技术来检测和修复数据传输过程中发生的错误，从而减少重传或重新计算的次数，降低功耗。
5. 采用低功耗器件和技术：选择具有低功耗特性的器件和技术，如低功耗CMOS器件、偏置和传输门技术，可以降低电路的
功耗。
6. 优化电源网络设计：通过设计适当的电源网络和电源噪声滤波器，可以降低功耗和噪声干扰。
7. 动态电压和频率调节：根据电路的工作负载情况，动态调整电压和频率，以降低功耗和延长电池寿命。
8. 优化数据传输：采用更高效的通信协议和数据传输机制，减少数据传输的次数和数据传输的距离，从而降低功耗。
9. 优化功耗分析：使用功耗分析工具和技术，对电路进行功耗建模和分析，找出并优化功耗较高的部分。
以上仅列举了一些常见的低功耗设计物理实现方法，具体的实践中还可以根据具体的需求和应用场景做出更具体的优化和调整。

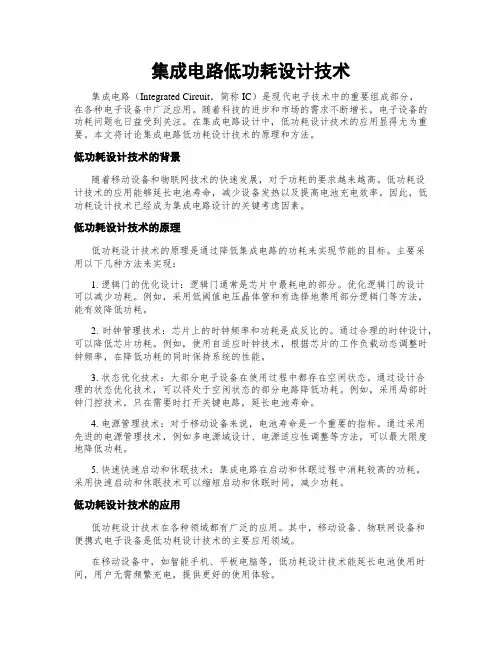

集成电路低功耗设计技术
集成电路低功耗设计技术集成电路（Integrated Circuit，简称IC）是现代电子技术中的重要组成部分，在各种电子设备中广泛应用。
随着科技的进步和市场的需求不断增长，电子设备的功耗问题也日益受到关注。
在集成电路设计中，低功耗设计技术的应用显得尤为重要。
本文将讨论集成电路低功耗设计技术的原理和方法。
低功耗设计技术的背景随着移动设备和物联网技术的快速发展，对于功耗的要求越来越高。
低功耗设计技术的应用能够延长电池寿命，减少设备发热以及提高电池充电效率。
因此，低功耗设计技术已经成为集成电路设计的关键考虑因素。
低功耗设计技术的原理低功耗设计技术的原理是通过降低集成电路的功耗来实现节能的目标。
主要采用以下几种方法来实现：1. 逻辑门的优化设计：逻辑门通常是芯片中最耗电的部分。
优化逻辑门的设计可以减少功耗。
例如，采用低阈值电压晶体管和有选择地禁用部分逻辑门等方法，能有效降低功耗。
2. 时钟管理技术：芯片上的时钟频率和功耗是成反比的。
通过合理的时钟设计，可以降低芯片功耗。
例如，使用自适应时钟技术，根据芯片的工作负载动态调整时钟频率，在降低功耗的同时保持系统的性能。
3. 状态优化技术：大部分电子设备在使用过程中都存在空闲状态。
通过设计合理的状态优化技术，可以将处于空闲状态的部分电路降低功耗。
例如，采用局部时钟门控技术，只在需要时打开关键电路，延长电池寿命。
4. 电源管理技术：对于移动设备来说，电池寿命是一个重要的指标。
通过采用先进的电源管理技术，例如多电源域设计、电源适应性调整等方法，可以最大限度地降低功耗。
5. 快速快速启动和休眠技术：集成电路在启动和休眠过程中消耗较高的功耗。
采用快速启动和休眠技术可以缩短启动和休眠时间，减少功耗。
低功耗设计技术的应用低功耗设计技术在各种领域都有广泛的应用。
其中，移动设备、物联网设备和便携式电子设备是低功耗设计技术的主要应用领域。
在移动设备中，如智能手机、平板电脑等，低功耗设计技术能延长电池使用时间，用户无需频繁充电，提供更好的使用体验。
SoC设计方法与实现 第11章-低功耗设计 课件PPT
使用多种功耗状态的存储器管理。
低功耗SoC设计技术的综合考虑
低功耗技术对功耗与设计复杂度的影响
低功耗技术 漏电功耗的减小 静态功耗的减小 时序影响
面积优化
10%
10%
0%
多阙值工艺
CMOS工艺的发展与功耗的变化
各层次低功耗设计的效果
低功耗反馈的前向设计方法
SoC设计方法与实现
第十一章
低功耗
设计(2)
低功耗技术
内容大纲
减少静态功耗的技术 减少动态功耗的技术
减少静态功耗的技术
多阈值设计（Multi-Vt Design） 电源门控（Power Gating） 体偏置（Body Bias）
80%
0%
0%
时钟门控
0
20%
0%
多电压
50%
40%~50%
0%
电源门控
动态电压及动 态频率缩放
体偏置
90%~98% 50%~70%
90%
~0% 40%~70%
-
4%~8% 0% 10%
面积影响 -10% 2% 2% ＜10%
5%~15% ＜10% ＜10%
设计方法影响 无 低 低 中 中 高 高
验证复杂度影响 低 低 低 中 高 高 高
多阈值工艺
MOS管的阈值电压越小，速度越快，但漏电越大。
MOS管的阈值电压（Vt）与漏电流的关系
多阈值的设计流程
一种使用多阈值的设计流程
电源门控方法
用逻辑门电路控制模块电压的打开或关闭
电源门控方法
体偏置

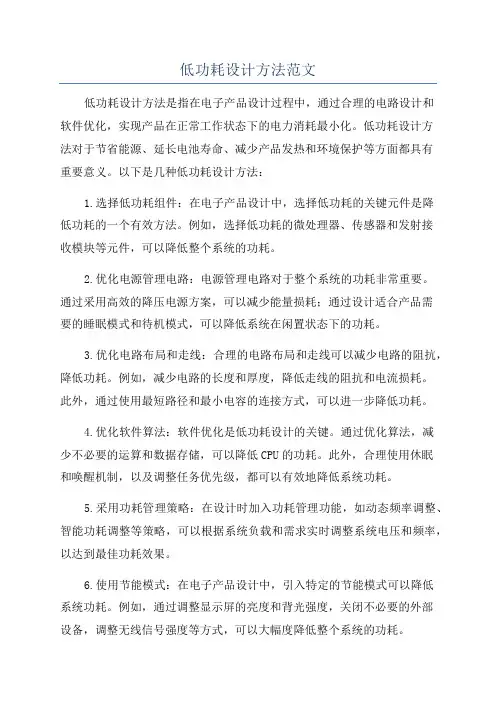

低功耗设计方法范文
低功耗设计方法范文低功耗设计方法是指在电子产品设计过程中，通过合理的电路设计和软件优化，实现产品在正常工作状态下的电力消耗最小化。
低功耗设计方法对于节省能源、延长电池寿命、减少产品发热和环境保护等方面都具有重要意义。
以下是几种低功耗设计方法：1.选择低功耗组件：在电子产品设计中，选择低功耗的关键元件是降低功耗的一个有效方法。
例如，选择低功耗的微处理器、传感器和发射接收模块等元件，可以降低整个系统的功耗。
2.优化电源管理电路：电源管理电路对于整个系统的功耗非常重要。
通过采用高效的降压电源方案，可以减少能量损耗；通过设计适合产品需要的睡眠模式和待机模式，可以降低系统在闲置状态下的功耗。
3.优化电路布局和走线：合理的电路布局和走线可以减少电路的阻抗，降低功耗。
例如，减少电路的长度和厚度，降低走线的阻抗和电流损耗。
此外，通过使用最短路径和最小电容的连接方式，可以进一步降低功耗。
4.优化软件算法：软件优化是低功耗设计的关键。
通过优化算法，减少不必要的运算和数据存储，可以降低CPU的功耗。
此外，合理使用休眠和唤醒机制，以及调整任务优先级，都可以有效地降低系统功耗。
5.采用功耗管理策略：在设计时加入功耗管理功能，如动态频率调整、智能功耗调整等策略，可以根据系统负载和需求实时调整系统电压和频率，以达到最佳功耗效果。
6.使用节能模式：在电子产品设计中，引入特定的节能模式可以降低系统功耗。
例如，通过调整显示屏的亮度和背光强度，关闭不必要的外部设备，调整无线信号强度等方式，可以大幅度降低整个系统的功耗。
7.合理使用定时器和中断：定时器和中断是控制系统状态和响应外部事件的重要组成部分。
通过合理设置定时器和中断的参数，可以在必要时唤醒系统，以及在系统闲置时进入睡眠模式，从而降低功耗。
总之，通过以上低功耗设计方法，可以在满足产品功能和性能要求的前提下，降低整个系统的功耗，延长电池寿命，达到节能环保的目的。
在电子产品设计中，低功耗设计是一个非常重要的趋势，也是未来产品发展的方向之一。
VLSI课程论文低功耗设计方法的总结、低功耗设计的实践与未来展望
一、低功耗设计方法的总结近几年，集成电路的供电电压有所下降，功耗却增长了近两倍；由于芯片的面积不断减小，功率密度增加，带来了散热设计的难度和封装的成本不断增高。
而在现在智能手机在追求其高性能，从而导致其高消耗，基本上每天都需给手机充电，甚至得带个充电宝才能满足其电量。
随着时间的发展集成电路性能的提高和功耗越发矛盾，未来的发展方向是可佩带设备，比如说现在的谷歌眼镜，谷歌眼镜在拍摄状态下30分钟电量就会用完，在轻便的同时电量不足以提供长时间使用，低功耗是一个不错的选择。
可佩带设备是现在全球的的发展趋势，索尼和三星在研发智能的手表，可以实现接听电话，查看短信邮件和一些互联网社交上的有一些功能。
带系统了，功能多了，必然会非常耗电。
如果集成电路在未来发展上即可把性能提高，又把耗能降低，在未来的集成电路会带动新的数码世界的高度。
以下讨论功耗是如何产生的以及低功耗的设计方法。
1、功耗的产生CMOS 电路的功耗可分为静态功耗和动态功耗两大类，而动态功耗中可分为开 关功耗和内部功耗。
1）静态功耗。
静态功耗是当逻辑门没有开关时所消耗的能量，是亚阈值漏电流所致，总漏电流功耗为设计各单元功耗之和2）开关功耗。
是驱动输出单元的输出端的负债电容冲放电的功耗∑∀⨯=）（）（i i L oadiDD f CV nets 2c )(P （公式1）显然通过（公式1），在设计电路的时候通过减小供电电压可以明显的减小开关功耗。
近几年Intel 公司他们提出的超级本就用的比正常电压的低的CPU ，也是降低其功耗。
3）内部功耗。
内部功耗是边缘边界以内的功耗，是由于开关过程中，一个电路通过单元内部的电容冲放电消耗的能量。
合理的结构设计和先进的技术工艺能很大的程度降低系统的功耗。
设计流程由三类功耗分析技术分别是RTL 级功耗分析、布局布线前门级功耗分析和布局布线后门级功耗分析。
分别基于RTL 级分析、布局布线前门级仿真和布局布线后门级仿真。
主要进行时序和面积的优化，以功耗优化为主。
低功耗电路设计与优化方法
低功耗电路设计与优化方法电子设备的持续发展和普及给我们的生活带来了极大的便利，但同时也带来了能量消耗的增加。
在当前追求环保和节能的背景下，低功耗电路设计与优化成为了一个热门研究领域。
本文将介绍一些常用的低功耗电路设计方法和优化技术。
一、功耗优化的设计方法1. 降低供电电压通过降低电路的供电电压，可以有效减少功耗。
但是需要注意的是，供电电压过低可能导致电路不稳定或性能下降。
因此，在降低供电电压时需要精确评估电路的可靠性和性能。
2. 选择低功耗元件和器件在电路设计过程中，选择低功耗的元件和器件也是一种有效降低功耗的方法。
例如，采用CMOS工艺的MOSFET具有低漏电流和低开关功耗，因此常常被用于低功耗电路设计中。
3. 优化电路结构通过优化电路结构，可以减少功耗。
例如，将串联的器件改为并联，可以降低功率消耗；采用分级或层级结构，可以降低电路的功耗和延时。
二、低功耗电路设计优化技术1. 状态转移技术电路在不同的工作状态下，功率消耗也会有所不同。
因此，通过优化电路的状态转移过程，可以降低功耗。
例如，在待机模式下，可以将电路切换到低功耗模式，以减少功耗。
2. 功率管理技术功率管理技术是通过对电路的供电和电源管理来实现功耗的降低。
例如，采用动态电压调节技术（DVFS）可以根据电路负载情况动态调整供电电压，从而降低功耗。
3. 时钟优化技术时钟优化技术是通过调整时钟频率和相位来减少功耗。
通过降低时钟频率，可以减少电路的开关功耗。
同时，通过合理设计时钟分配和缓冲器电路，可以减少功耗。
4. 逻辑优化技术逻辑优化技术是通过对电路的逻辑结构进行优化来降低功耗。
例如，使用寄存器传输级（RTL）级综合工具可以通过优化逻辑电路，减少冗余逻辑和功耗。
5. 电源管理技术电源管理技术包括限流、电流检测、过压保护等技术，通过合理设计和管理电源，实现低功耗电路设计。
总结：低功耗电路设计与优化是当前的研究热点，可以通过降低供电电压、选择低功耗元件、优化电路结构等方法来降低功耗。
低功耗设计方法
低功耗设计方法一、低功耗设计方法概述在如今高度信息化和电子化的时代，各种电子设备无处不在。
然而，电子设备的不合理使用和高功耗使用，给能源消耗和环境保护带来了巨大挑战。
因此，低功耗设计方法逐渐成为电子工程领域的研究热点。
本文将从硬件和软件两个方面，综合讨论低功耗设计的方法和技术。
二、硬件层面的低功耗设计方法2.1 降低电源电压通过降低电源电压的方法可以有效降低功耗。
现代电子设备中的大部分电路都可以工作在较低的电压下，而不会影响其正常运行。
因此，通过调整电源电压来实现低功耗设计是一种常用的方法。
2.2 优化电路结构在电路设计中，合理优化电路结构可以降低功耗。
例如，使用功耗更低的CMOS技术代替传统的Bipolar技术，采用更简单的逻辑门设计，减少器件数量等。
此外，还可以通过使用更高效的存储器和其他器件来提高整体功耗效率。
2.3 芯片级别的功耗优化在芯片级别的设计中，可以通过减少功耗关键电路的数量和功能，以实现低功耗设计。
例如，通过使用功耗更低的寄存器、减少时钟频率、降低核心电路电压等来实现。
2.4 功耗管理技术在硬件设计中，采用功耗管理技术是一种有效的低功耗设计方法。
例如，采用动态电压调节(DVFS)技术可以根据负载情况对处理器电源电压进行实时调整，以减少功耗。
此外，还可以使用功耗管理器件来监控和控制整个系统的功耗消耗。
三、软件层面的低功耗设计方法3.1 优化算法和代码通过优化算法和代码，可以降低软件运行过程中的功耗消耗。
例如，在图像处理算法中，优化处理过程可以减少不必要的重复计算，从而降低功耗。
此外，编写精简的代码，减少内存占用和访问次数，也有助于降低功耗。
3.2 休眠和唤醒机制在软件设计中，合理使用休眠和唤醒机制可以降低系统的功耗。
例如，在设备处于空闲状态时，通过将其置于休眠模式来降低功耗。
当系统需要被唤醒时，可以通过外部中断或定时器等机制实现。
3.3 任务调度和功耗管理合理的任务调度和功耗管理可以降低系统的功耗。
电子工程中的低功耗电路设计
电子工程中的低功耗电路设计低功耗电路设计在电子工程领域扮演着重要的角色。
随着电子设备的迅速发展和广泛应用，对电池寿命和能源利用的需求也越来越高。
本文将探讨低功耗电路设计的目的、原则和常见技术，以及其在电子工程中的应用。
一、低功耗电路设计的目的低功耗电路设计的目的是在确保功能完整的前提下最大限度地减少电路的功耗。
这是为了满足电子设备在移动终端、无线通信、物联网等领域的长时间使用需求。
通过降低功耗，可以延长电池寿命、降低能源消耗，并减少设备散热和体积。
二、低功耗电路设计的原则1. 选择合适的电源和电源管理策略：选择适合应用场景的电源，例如低功耗模式、睡眠模式等。
合理利用电源管理策略，如动态电压调整、功率管理单元等。
2. 降低静态功耗：通过优化电路结构和材料选择，减少电路处于待机或低功耗状态时的功耗。
3. 优化动态功耗：选择低功耗的逻辑设计、减少频繁的状态切换、采用优化电路时钟频率等方法，降低电路在工作状态时的功耗。
4. 采用节能的器件和技术：选择低功耗的器件，如低功耗微控制器、低功耗传感器等。
使用低功耗的通信协议和数据处理算法。
5. 优化电路布局和封装：合理布局电路，减少信号传输长度、降低电路噪声。
采用低功耗封装技术，如Fan-Out Wafer-Level Packaging （FOWLP）等。
三、低功耗电路设计的常见技术1. 稳压技术：采用高效的稳压器设计，降低待机状态下的静态功耗。
2. 时钟管理技术：采用动态时钟管理技术，根据需求动态调整时钟频率，降低功耗。
3. 声音、图像和视频数据压缩技术：采用先进的数据压缩算法，减少数据传输量，降低功耗。
4. 休眠和唤醒技术：通过设计合理的休眠和唤醒机制，降低电路在非工作状态下的功耗。
5. 芯片级功耗优化技术：采用深亚微米工艺、多核架构、静态电流优化等技术，降低集成电路的功耗。
6. 电源管理技术：采用功率管理单元、电源管理芯片等技术，实现对电源的有效管理和控制。
以单片机为核心的电路低功耗设计
以单片机为核心的电路低功耗设计随着社会的发展，人类对便携式设备、物联网设备、可穿戴设备等的需求大大增加，而这些设备的续航要求也越来越高，必须对其进行低功耗设计。
大部分低功耗设备都以单片机为控制核心，本文分析了电路系统中的功耗模型，并从硬件和固件两个角度分析了单片机电路低功耗设计的方法。
标签：单片机；低功耗；睡眠模式；电源管理一、单片机电路系统功耗低功耗电路是在CMOS集成电路的基础上发展起来的，要分析功耗，应从CMOS集成电路的原理着手。
CMOS电路功耗包含动态功耗和静态功耗。
静态功耗即为电源电压和电流的乘积，在系统电源加大时，对应的电流也会加大；动态功耗包含瞬时导通功耗和电容充放电功耗。
瞬时导通功耗是指电路在信号转换时，P沟道管和N沟道管同时导通而形成一个回路，回路电流产生的功耗。
当电路工作的频率越高，则CMOS管导通频率越高，瞬时导通功耗越高。
系统电压越高，CMOS管导通时的电流越大，瞬时导通功耗也越大。
当电路输出端逻辑电平改变时，输出端电容伴随着充放电过程。
当输出端由逻辑低电平变成逻辑高电平时，系统电源会通过导通的P沟道电阻对输出端电容充电，而当输出端由逻辑高电平变成逻辑低电平时，输出端电容会通过导通的N沟道电阻放电，这种充放电过程会产生功耗，即为电容充放电功耗。
将电容充放电电流与电源电压积分，可计算出电容充放电功耗P。
假如电容大小为C，充放电频率为f，系统电源为VDD，则P=fCVDD2。
由式可知，电容充放电功耗与电路工作频率、电容大小，和系统电压大小都成正比。
二、单片机硬件电路设计方法（一）低功耗单片机选型TI公司MSP430系列单片机在功耗设计上较优良，一般为低功耗设计时的首选单片机；意法半导体公司推出的STM32L4+系列低功耗单片机也有较好的市场反响，其实现超低功耗的同时也追求高性能。
越简单的单片机，其功耗越小，在选型单片机时注意够用就好，譬如单片机ROM和RAM过大时，其能耗也将大大增加，因为每个存储单元都是由CMOS构成，即使不使用，其上也会消耗电能。
混合集成电路中的低功耗设计与优化
混合集成电路中的低功耗设计与优化随着移动设备和物联网的快速发展，低功耗设计成为现代集成电路设计中的重要考虑因素。
在混合集成电路的设计中，低功耗设计和优化是提高续航时间、减少能源消耗和延长电池寿命的关键。
本文将探讨混合集成电路中的低功耗设计原理、方法和优化技术。
一、低功耗设计的原则与方法低功耗设计需要在功耗和性能之间取得平衡。
以下是几个常用的低功耗设计原则与方法：1. 电源管理：采用高效的电源管理技术是降低功耗的关键。
例如，在待机模式下，可以关闭不必要的模块以降低功耗。
此外，采用多级电源管理可以根据不同的工作模式调整供电电压和频率，进一步降低功耗。
2. 时钟管理：合理的时钟设计可以降低功耗和工作频率。
例如，采用时钟门控技术可以只在需要的时候开启时钟，避免无谓的时钟开销。
另外，采用技术来减少工作频率可以进一步降低功耗。
3. 节能模式：混合集成电路中的一些模块在不同的时间段内可能处于不同的工作模式。
通过设计和优化这些节能模式，可以降低功耗，延长电池使用寿命。
4. 电流感知与调整：通过对电流进行感知和调整，可以实现动态电源管理，根据实际需要调整电源供应电压和频率。
这种技术可以根据负载的变化来动态调整供电，从而降低功耗。
二、低功耗设计的优化技术为了进一步提高低功耗设计的效果，可以采用以下优化技术：1. 体系结构优化：优化混合集成电路的整体架构，采用低功耗的处理器和电路设计。
例如，采用功耗最小的处理器核心和合理的电路设计，可以降低整体功耗。
2. 电源噪声和泄漏电流优化：优化电源噪声和泄漏电流可以降低功耗。
减少电源噪声可以避免功耗浪费，而优化泄漏电流可以降低静态功耗。
3. 采用低功耗技术：采用现代低功耗技术，例如Body Biasing、逆向偏置和电源抖动等，可以进一步降低功耗。
4. 优化数据传输：优化数据传输路径和协议可以减少功耗。
采用有效的压缩算法和低功耗的通信协议可以降低数据传输的功耗。
5. 优化功耗分析和验证：通过使用功耗分析和验证工具，可以对混合集成电路进行全面的功耗评估，找出功耗瓶颈并进行优化。
低功耗的设计与实现方法
低功耗的设计与实现方法2.2CMOS 电路低功耗设计的基本方法和途径根据2switch L DD P C V f α=⋅⋅⋅，在频率一定的情况下，功耗主要取决于3个因素:工作电压，负载电容以及开关活动性，因此功耗优化主要从以上三方面着手。
功耗与工作电压的平方成正比，因此降低工作电压是降低功耗的有力措施。
不需要改变电路的结构降低工作电压就可以取得减少功耗的显著效果，而且降低电压是针对整个芯片，而不是针对某一个单元，因此降低工作电压比减小负载电容和减小活动性更易见效。
但是降低电压并不是无限制的，降低电压必须考虑电路的速度。
图2-3显示了在不同设计阶段降低电压的措施。
图2-3.在不同设计阶段降低电压的措施电压降低时，延时增加，导致电路性能的下降，如图2-4所示。
由于CMOS 器件电流I dd ∝(V dd -V t )2，可得电路延时。
当V dd >>V t ，时降低电压延时呈线性增加，此时可以用改变电路结构等措施来弥补低电压带来的延时增加，但当电压进一步降低到接近阈值电压时，漏电流迅速增大。
为了避免这种情况发生，一般应保证它在0.13V ～0.11V 之间。
图2-4.工作电压对功耗和性能的影响动态功耗与负载电容成正比，因此减小负载电容成为降低功耗的另外一个重要途径。
在CMOS 电路中，电容主要由两方面构成:一方面是器件栅电容和节点电容，它们和器件工艺有关;另一方面是连线电容。
值得注意的是，随着工艺的发展，连线电容已经超过器件电容。
为了减小电容，在工艺方面可以选择小的器件，物理设计时减小连线长度。
图2-5显示了在不同设计阶段降低负载电容的措施。
图2-5.在不同设计阶段降低负载电容的措施在CMOS 电路中，功耗和开关活动性息息相关。
若信号活动性为0，即使负载电容很大，它也不消耗能量。
开关活动性与数据频率f 和开关活动率α有关，f 描述单位时间内信号到达节点的次数，而活动率α则描述到达节点时信号的翻转几率。
低功耗设计方法
低功耗设计方法随着物联网和移动设备的迅速发展，对于低功耗设计方法的需求也越来越高。
低功耗设计是指在保持设备功能完整性的前提下，尽可能减少设备的能耗。
在本文中，我们将探讨一些常见的低功耗设计方法及其应用。
1. 硬件优化硬件优化是低功耗设计的重要一环。
通过合理选择低功耗组件和集成电路，并合理设计电路板布局，可以降低功耗并提高能效。
例如，采用低功耗微控制器和传感器，优化供电电路，减少待机电流等。
2. 休眠模式休眠模式是低功耗设计中常用的策略之一。
当设备处于闲置状态时，可以进入休眠模式以降低功耗。
在休眠模式下，设备仅保持基本功能运行，其他功能暂时关闭。
通过合理设置休眠唤醒机制，可以在需要时快速恢复正常工作状态。
3. 功耗管理功耗管理是低功耗设计中的关键环节。
通过合理管理设备的功耗，可以最大程度地延长设备的使用寿命。
例如，合理设置设备的工作频率和电压，优化设备的电源管理策略，减少不必要的功耗消耗。
4. 数据压缩和传输优化对于移动设备和物联网应用而言，数据传输是耗能的主要原因之一。
因此，采用数据压缩和传输优化的方法可以有效降低功耗。
例如，采用压缩算法对数据进行压缩，减少传输数据量；合理选择传输协议和传输方式，降低传输延迟和功耗。
5. 软件优化软件优化在低功耗设计中也起着重要作用。
通过优化软件算法和代码结构，可以减少设备的能耗。
例如，采用低功耗的算法和数据结构，优化代码逻辑，减少不必要的计算和访存操作等。
6. 能源管理能源管理是低功耗设计中不可忽视的一部分。
合理利用可再生能源和节能技术，可以为设备提供可靠的能源支持。
例如，利用太阳能、风能等可再生能源为设备供电；采用节能技术，如智能调光、智能温控等，减少能源的浪费。
低功耗设计方法是为了满足日益增长的设备能耗需求而提出的。
通过硬件优化、休眠模式、功耗管理、数据压缩和传输优化、软件优化以及能源管理等方法，可以有效降低设备的能耗，延长设备的使用寿命。
未来，随着技术的不断发展，低功耗设计方法将得到进一步改进和应用，为节能减排做出更大的贡献。
低功耗fpga电路设计
低功耗fpga电路设计
低功耗FPGA电路设计是一种针对可编程逻辑集成电路的设计方法，旨
在降低功耗，并提高系统的效率和性能。
FPGA（现场可编程逻辑门阵列）
是一种可以根据用户需求进行编程和重构的芯片，它具备可重配置性和灵活性，因此在许多应用中得到广泛应用。
在低功耗FPGA电路设计中，有几个关键因素需要考虑。
首先是电源管理，包括电源选择和电源优化。
选择适当的电源电压可以降低功耗，而电源
优化可以确保电源电压和电流的稳定性，并减少功耗的损失。
其次是对电路进行分析和优化。
这包括对逻辑电路的优化、时钟管理和
布线等方面的优化。
通过合理的逻辑优化，可以减少功耗和延迟。
时钟管理
可以帮助我们更好地利用时钟资源，从而减少功耗。
布线的设计也要考虑到
功耗问题，合理规划布线路径，减少电流的传输。
采用合适的存储器结构和数据处理方法也是降低功耗的重要措施。
通过
有效的数据缓存和存储器设计，可以减少访问存储器的次数，从而降低功耗。
对于大规模的数据处理，采用并行处理和流水线设计可以提高系统的效率，
并降低功耗。
低功耗FPGA电路设计需要全面考虑系统的各个方面，并进行合理优化。
通过选择适当的电源管理策略、逻辑优化和布线设计，合理利用存储器和数
据处理方法，可以降低功耗，提高系统的效率和性能。
这种设计方法在众多
领域中都能发挥重要作用，包括移动设备、物联网以及嵌入式系统等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CMOS电路的功耗来源
通常情况下静态功耗占总功耗的1%以下，可以忽略不 计，但如果整个系统长时间处于休眠状态，这部分功 耗需要进行考虑 短路功耗在整个CMOS电路的功耗中只占很小的一部 分，对于转换时间非常短的电路，Pshort所占的比例可 以很小，但对于一些转换速度较慢的电路Pshort可以占 到30%左右，平均大约在10%左右。 一般情况下，动态功耗Pdynamic占整个功耗的比例大约 为70%~90%。 有些文献将CMOS电路的功耗简单的分为两类：静态 功耗和动态功耗。
路径平衡技术
路径平衡：
为使某一器件的几个输入信号同时到达,而 采用的路径等延迟技术
能大大减少在该器件输出端产生多余翻转的 可能
路径平衡技术可以在工艺映射前采用,对逻 辑进行分解以达到平衡
也可以在工艺映射后采用,对管腿重新排序 分配和插入延时元件以达到平衡。
路径平衡技术
a ,b 同时到达的两信号；期望信号X 为一恒0 的输出 图(a) 所示电路的不平衡,可能造成信号的毛刺 图(b) 由于路径平衡而减少这一毛刺
电源电压的选择：
降低电源电压将使功耗下降
但是对于一定的工艺水平（具有确定的阈值电 压），降低电源电压将使电路性能下降，当电源 电压降低到接近P和N管的阈值电压之和时，延 迟时间急剧增大。
在较大的电压下，电路速度几乎与电源电压无关
为提高速度，希望在保证器件可靠性的前提 下采用尽可能高的电压，为降低功耗，又希 望选择尽可能低的电压。
低功耗设计方法
低功耗设计是一个系统的问题：
必须在设计的各个层次上发展适当的技术 综合应用不同的设计策略 达到在降低功耗的同时维持系统性能的目的 研究证明在不同设计层次上的优化工作对功
耗的改善程度是不同的，即设计层次越高， 改善功耗的程度越大
低功耗设计方法
低功耗设计方法
一些低功耗设计(Design for Power,DFP) 的基 本策略:
版图和晶体管级的优化技术
晶体管顺序调整
重定序：在门中重新安排晶体 管的位置, 以优化延迟或功耗
如图所示
当x 2= 0, x 3= 1, 而x 1从0 变成1 时, 节点y 和z 的电容分别为Cy、 Cz, 都放电
当x 1 = 0, x 3= 1, x 2 从0 变成1 时, 只有Cy放电
时序调整( retiming)
时序调整：
在流水化的电路中, 插入新的寄存器，或重新安排 寄存器的位置
减少门的翻转频率 或减少通过流水线的最长段延迟
组合逻辑综合和优化
逻辑提取：寻找在逻辑网表中多次重复出现的 表达式。用这个表达式的输出节点代替在网表 中出现的相同的式子, 达到节约面积的目的 提取公因子：在函数的积之和形式中导出公因 子 表达式替换：利用低有效电容的电路块代替网 表中的电路 节点消除：选择性地消除网表中的某些节点
要解决这个矛盾，可以在一个芯片内采用多种电 压，对影响速度的关键电路选择较高的电压，对 大部分非关键电路则选择用减低的电压。
影响功耗的因素
负载电容：
在CMOS电路中电容主要由两方面构成：
器件栅电容和节电电容，它们和器件工艺有关 连线电容
改进电路结构，减少所需MOS管数目是减小负载电 容、降低功耗的重要途径。
如果x 2 比x 1 的开关活性大, 则
应像图中一样, 近输出y
使x
2
的p
管更接
版图和晶体管级的优化技术
电路结构的选择
选用节省器件数目的逻辑电路形式：
可减少电容 传输门逻辑的形式比较特殊, 可减少器件, 尤其
是PMOS 管的数目
一个降低功耗的路径: 即用互补传输门逻辑 (CPL ) 替代静态CMOS 器件
深亚微米工艺的结果 过去的布局布线技术只考虑面积和延时的因素 加入来自设计前端的信号活动信息,可实现对功耗的优化
将连线安排在不同的层面上达到降低功耗的目的， 主要方法包括:
找出翻转活动频繁的结点,把这些结点安排在容性较小的 层面上,如第二层金属布线层或更高的布线层
翻转活动频繁的结点连线要尽量的短 把高容性的结点和总线放在电容较小的层面上 大尺寸器件可采用梳状和环形结构,减小漏结电容
开关活动性和数据频率f 以及开关活动率k有关：f 描述单位时间内信号到达节点的次数，而活动率k 则描述到达节点时信号的翻转几率
在有些CMOS电路中，伪跳变占据了相当一部 分开关活动性，由于此类信号没有任何作用， 因此它造成系统功耗的白白损失。
为了降低伪跳变带来的浪费，一种办法是消除伪跳 变的产生，另一办法是缩短其传播长度。
权衡面积和性能, 使用并行、流水化和分布式计算 等方法, 用面积或时间换取低功耗
关闭不用的逻辑和时钟 使用专用电路代替可编程逻辑 使用规则的算法和结构，以减少控制负荷 采用新型的低功耗器件和工艺
以下将自底向上, 对各层次的功耗设计技术进 行具体分析和介绍。
工艺级的优化技术
多层金属布线：使用上层的金属进行全局互连, 可以减小互连电容, 从而减小延迟和功耗。 通过加工技术的提高减小芯片和封装的电容,也 能改善功耗性能：
对于一个系统功能的任务,可通过在微处理 器上运行软件来实现和通过专用电路实现
比较两者的功耗得出一个低功耗的实现方案 软硬件划分的技术处于设计的起始阶段,给
降低功耗带来更大的可能
系统级的优化技术
指令级优化包括几个方面:
指令集提取：对于确定的处理器,其每条指令的功耗 是一定的,选择一个指令集实现系统功能并功耗最小
引脚分配
一般情况下,对于库单元功能相同的引脚, 在综合时是等价的 实际上, 不同引脚的电容、信号延时等参数是不同的 引脚分配的基本思想：就是将活动因子大的信号结点分配到相 对功耗小的引脚上
系统级的优化技术
软硬件划分
软硬件划分是从系统功能的抽象描述(如Ｃ 语言)着手,把系统功能分解为硬件和软件来 实现
例如同样实现一个全加器, 静态CMOS 需用40 个MOS 管, 而互补传输门逻辑(CPL ) 只用28个
RTL级和逻辑级的优化技术
在RTL级和逻辑门级电路设计和综合阶段，可 采用的功耗优化技术主要包括:
预计算技术 重定时技术 时钟受控技术 路径平衡技术 工艺映射技术 逻辑分解技术 状态分配技术 多级网络优化技术 公共表达式提取技术
门控时钟技术
同步设计中, 很大一部分功耗来自时钟。
时钟是唯一在所有时间都充放电的信号 时钟信号通常要驱动大的时钟树 而且, 很多情况下会引起不必要的门的翻转
门控时钟(gated clock)技术：
将电路无计算任务的部分的时钟停下, 减少无用功 耗
门控时钟技术
门控时钟方法： 根据现态和输入，模块F 判定电路下一周期是否是空闲周期 如果是, 则停掉寄存器R 的时钟－>避免下一个时钟周期时, 组
预计算技术
一个预计算比较器的结构： 当A 与B 的最高位不同时,起预计算作用的异或门会使寄存器
2 和寄存器3 无效,即让这部分电路挂起;而输出比较结果F 由 一位比较器(MSB) 输出。 假设首位输入的取值为“0”或“1”的几率是相等的,那么电路 被挂起的几率就是0. 5 ,对于位数较多的比较器,功耗降低显著。
影响功耗的因素
从动态功耗的表达式可看出，在不影响电路性
能，即不降低工作频率的前提下，功耗主要取 决于3个因素：
工作电压 负载电容
Pdynamic=KCL和Vdd三方面
着手。
值得注意的是功耗优化是一个整体，单单考虑 某一方面是不够的。
影响功耗的因素
K：单位时间内的平均上跳次数 f ：时钟频率
CMOS电路的功耗来源
短路功耗：
CMOS电路在“0”和“1”的转换过程中，P、 N管会同时导通，产生一个由Vdd到VSS窄脉 冲电流，由此引起功耗
在输入波形为非理想波形时，反相器处于输 入波形上升沿和下降沿的瞬间，负载管和驱 动管会同时导通而引起功耗
采用动态CMOS电路可简化电路 采用互补传输晶体管逻辑（CPL），不仅可以简化电路，
还可提高速度
随着工艺的发展，布线电容已经超过器件电容
为了减小电容，在工艺方面可以选择小的器件，物理设计 时减小连线长度。
影响功耗的因素
开关活动性
在CMOS电路中，功耗和开关活动性息息相关。
若信号活动性为0，即使负载电容很大，它也不消 耗能量
Pdynamic是电路翻转时产生的 动态功耗
Pshort是P管和N管同时导通 时产生的短路功耗
Pleakage是由扩散区和衬底之 间的反向偏置漏电流引起的 静态功耗
CMOS电路的功耗来源
静态功耗：
CMOS在静态时，P、N管只有一个导通。由于没有 Vdd到GND的直流通路，所以CMOS静态功耗应当等 于零。
如采用SOI 技术、多芯片模块(MCM )能改善功耗性 能。这种方法非常有效但很昂贵, 其发展是由投资 和需求决定的。SOI 技术能减少寄生电容和体效应, 从而减小功耗。
由于设计工程师不能决定工艺流程, 工艺级的 优化通常不包含在DFP 的设计方法学中。
版图和晶体管级的优化技术
布局布线
互连线的功耗逐渐成为整个电路功耗的主要部分：
合电路的无用翻转。 GCLK就是门控时钟信号。锁存器L的作用是滤掉功能块F 可
能输出的毛刺。如果组合电路在关键路径上, 则F 的加入可能 使延迟不能满足要求。
预计算技术
预计算设计技术：
在逻辑级实现的挂起方法 加入预计算逻辑 在一定的输入条件下,使所有或部分输入寄
存器的负载无效,从而降低了功耗。
可变电压技术：根据系统的不同工作状态对系统性能的 不同要求,动态地改变电压以最大限度地降低功耗
