cad文字符号输入技巧
AutoCAD使用技巧
AutoCAD使用技巧AutoCAD中特殊符号的输入在Autocad2002中输入 %%142 为平方米。
输入：%%179，或者%%178AUTOCAD中定义一种字体(如hztxt)，SHX Font中选用wcad.shx字型，Big Font 中选用hxtxt.shx字型,点选Use Big Font复选框，一切OK!用这种字体能够在AUTOCAD很轻松地输入各类标点符号，特殊符号，希腊字母，数学符号等,而且用这种字体输出的中文与西文是等高的哦。
（适用于单行文字）输入方式详见下表：CAD有用技巧1.【CTrl+N无效时之解决办法】众所周知CTRL+N是新建命令但有的时候候CTRL+N则出现选择面板这时只需到OP选项里调下设置操作：OP（选项）------系统-------右侧有一个启动（A显示启动对话框B不显示启动对话框）选择A则新建命令有效，反则无效2.【Ctrl键无效之解决办法】有的时候我们会碰到这样的问题比如CTRL+C（复制），，CTRL+V（粘贴）CTRL+A（全选）等一系列与CTRL键有关的命令都会失效这时你只需到OP选项里调一下操作：OP（选项）-----用户系统配置------WINDOWS标准加速键（打上勾）WINDOWS 标准加速键打上勾后，与CTRL键有关的命令则有效，反之失灵3.【填充无效时之解决办法】有的时候填充时会填充不出来除了系统变量需要考虑外还需要去OP选项里检查一下OP---------显示-----------应用实体填充（打上勾）4.【加选无效时之解决办法】AD正确的设置应该是能够连续选择多个物体但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体这时能够如下解决进入OP（选项）---------选择-----------SHIFT键添加到选择集（把勾去掉）用SHIFT键添加到选择集“去掉勾”后则加选有效反之加选无效★命令：PICKADD 值：0/15.【CAD命令三键还原】假如CAD里的系统变量被人无意更换或者一些参数被人有意调整了怎么办这时不需重装，也不需要一个一个的改操作：OP选项-----配置-----重置即可恢复但恢复后，有些选项还需要一些调整，比如十字光标的大小等~5.【鼠标中键不好用怎么办呀】正常情况下CAD的滚轮可用来放大与缩小，，，还有就是平移（按住）但有的时候，按住滚轮时，不是平移，而是出下一个菜单，很烦人这时只需调下系统变量mbuttonpan即可初始值： 10 支持菜单 (.mnu) 文件定义的动作1 当按住并拖动按钮或者滑轮时，支持平移操6.【命令行中的模型，布局不见是的解决办法】op----选项------显示---------显示布局与模型选项卡（打上勾即可）7.【CAD技巧】还在为你做图慢而烦恼吗还是为你的手指短而够不着回车键而烦脑吗哦~~~，让我们忘了这一切吧众所周知，确定键有两个，一个是“回车”另一个则是“空格”但现在就让我们用右键来代替他们吧OP选项-----用户系统配置-------绘图区域中使用快捷菜单（打上勾）自定义右键单击进去------把所有的重复上一个命令打上勾试下，右键是不是有确定的攻效了首推：希望大家能养成右键确定这个习惯其次：空格键次之烦感：千万不要用回车键确定8.【图形里的圆不圆了咋办呀】经常做图的人都会有这样的体会所画的圆都不圆了，当然，学过素描的人都明白，圆是有很多折线组合而成这里就不多说了一个命令搞定它命令：RE~即可9.【图形窗口中显示滚动条】也许有人还用无滚轮的鼠标，那么这时滚动条也许还有点作用（假如平移不太会用）op----显示------图形窗口中显示滚动条即可10.【储存的格式】OP----打开与储存----另存为2000格式为什么要存2000格式呢由于CAD版本只向下兼容这样用2002 2004 2006都能够打开了方便操作别在这里在说，你还用R14那么我会说你太落后了~11.【假如想下次打印的线型与这次的一样怎么办】换言之.【如何储存打印列表】op选项-----打印------添加打印列表但在这之前，你得自己建立一个属于自己的例表表告诉我你不可能建~~~~~~~12.【假如在标题栏显示路径不全怎么办】op选项---------打开与储存----------在标题栏中显示完整路径（勾选）即可13.【目标捕捉（OSNAP）有用吗】？答：用处很大。
cad中特殊符号的输入
%%d------度数%%c------直径%%p------正负%%DC-----温度我经常用另一种方法。
在word里先打出你需要的符号（word 符号还是比较全的）然后用CAD里的“文字编辑”（点工具条里的大写字母“A”符号）将word里的内容复制粘贴到这里就行了。
然后将文字平移或旋转到你需要的位置。
文字还可以缩放大小特殊符号的输入我们知道表示直径的“Ф”、表示地平面的“±”、标注度符号“°”都可以用控制码％％C、％％P、％％D来输入，但是如要输入其他符号怎么办呢？我们可以通过“字符映射表”来输入特殊字符，具体步骤如下：1、输入“MText”命令，然后建立一个文本框，之后就会打开“Multiline Text Editor”对话框，在这个对话框中，我们可以看到右侧四个按钮中有一个是[Symbol]按钮；2、单击这个按钮右下角的箭头，打开一个下拉列表，我们可以看到有“Degress ％％d”、“Plus/Minus ％％p”、“Diameter ％％c”、“Non－breaking Space”、“Other”四个选项，选择前三个的某一选项可直接输入“°、”、“±”、“Φ”符号，这样就免去了我们记不住特殊控制码的苦处。
3、单击“Other”时，会打开“字符映射表”对话框，该对话框包含更多的符号供用户选用，其当前内容取决于用户在“字体”下拉列表中选择的字体，它的界面完全是我们所熟悉的中文界面，相信各位应该没有什么问题。
4.在“字符映射表”对话框中，选择要使用的字符，然后双击被选取的字符或单击[选择]按钮，再单击[复制]按钮，将字符拷贝到剪贴板上，点[关闭]返回原来的对话框，将光标放置在要插入字符的位置，用“Ctrl＋V”就可将字符从剪贴板上粘贴到当前窗口中。
、！Δ￥ァ┆。
CAD如何给文字输入上标

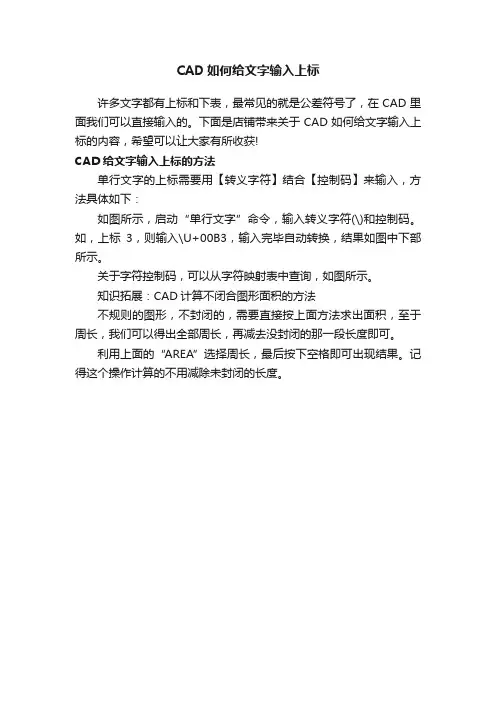

CAD如何给文字输入上标
许多文字都有上标和下表，最常见的就是公差符号了，在CAD里面我们可以直接输入的。
下面是店铺带来关于CAD如何给文字输入上标的内容，希望可以让大家有所收获!
CAD给文字输入上标的方法
单行文字的上标需要用【转义字符】结合【控制码】来输入，方法具体如下：
如图所示，启动“单行文字”命令，输入转义字符(\)和控制码。
如，上标3，则输入\U+00B3，输入完毕自动转换，结果如图中下部所示。
关于字符控制码，可以从字符映射表中查询，如图所示。
知识拓展：CAD计算不闭合图形面积的方法
不规则的图形，不封闭的，需要直接按上面方法求出面积，至于周长，我们可以得出全部周长，再减去没封闭的那一段长度即可。
利用上面的“AREA”选择周长，最后按下空格即可出现结果。
记得这个操作计算的不用减除未封闭的长度。

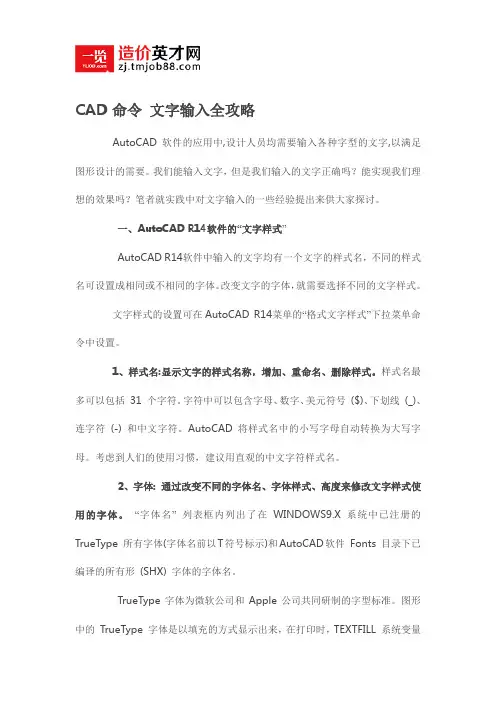

CAD命令 文字输入全攻略
CAD命令文字输入全攻略AutoCAD软件的应用中,设计人员均需要输入各种字型的文字,以满足图形设计的需要。
我们能输入文字，但是我们输入的文字正确吗？能实现我们理想的效果吗？笔者就实践中对文字输入的一些经验提出来供大家探讨。
一、AutoCAD R14软件的“文字样式”AutoCAD R14软件中输入的文字均有一个文字的样式名，不同的样式名可设置成相同或不相同的字体。
改变文字的字体，就需要选择不同的文字样式。
文字样式的设置可在AutoCAD R14菜单的“格式文字样式”下拉菜单命令中设置。
1、样式名:显示文字的样式名称，增加、重命名、删除样式。
样式名最多可以包括 31 个字符。
字符中可以包含字母、数字、美元符号 ($)、下划线 (_)、连字符 (-) 和中文字符。
AutoCAD 将样式名中的小写字母自动转换为大写字母。
考虑到人们的使用习惯，建议用直观的中文字符样式名。
2、字体: 通过改变不同的字体名、字体样式、高度来修改文字样式使用的字体。
“字体名”列表框内列出了在WINDOWS9.X系统中已注册的 TrueType 所有字体(字体名前以T符号标示)和AutoCAD软件 Fonts 目录下已编译的所有形 (SHX) 字体的字体名。
TrueType字体为微软公司和Apple公司共同研制的字型标准。
图形中的 TrueType 字体是以填充的方式显示出来，在打印时，TEXTFILL 系统变量控制该字体是否填充。
TEXTFILL 系统变量的缺省设置为1，这时打印出填充的字体。
SHX形字体属于“矢量字形”，是一种用形状或方程来描述字符轮廓的字符形式。
这种字形的优点是在显示时字符可以任意缩小或放大，缺点是需要作大量处理。
在选择SHX字体后,应选取“大字体”选项指定亚洲语言（包括简、繁体汉语、日语、韩语等）的大字体文件，已便使用正确的亚洲语言字体。
只有在“字体名”中指定SHX 文件，才可以使用“大字体”选项，只有 SHX 文件可以创建“大字体”。
CAD常用特殊符号输入
CAD常用特殊符号输入在使用 CAD 软件进行绘图设计的过程中，经常会遇到需要输入特殊符号的情况。
这些特殊符号可能是一些数学符号、标注符号、电气符号等等。
熟练掌握这些特殊符号的输入方法，能够大大提高我们的绘图效率和质量。
接下来，就为大家详细介绍一下 CAD 中常用特殊符号的输入方法。
一、数学符号1、直径符号“Φ”在 CAD 中，输入直径符号“Φ”可以通过以下几种方式：（1）在单行文字输入时，输入“％％C”，然后回车，即可得到直径符号“Φ”。
（2）在多行文字输入框中，选择“符号”选项，在弹出的符号列表中找到直径符号“Φ”进行插入。
2、度数符号“°”要输入度数符号“°”，可以这样操作：（1）在单行文字中输入“％％D”，回车即可。
（2）在多行文字中同样通过“符号”选项插入。
3、正负号“±”输入正负号“±”的方法为：（1）单行文字输入“％％P”，回车。
（2）多行文字中从“符号”里选择。
二、标注符号1、粗糙度符号粗糙度符号在 CAD 中的输入相对复杂一些。
通常需要先创建一个块，将粗糙度符号定义为块，然后在需要的位置插入该块。
也可以通过加载专门的粗糙度符号库来直接调用。
2、焊接符号焊接符号的输入也需要借助特定的符号库或者通过自定义块来实现。
在一些专业的 CAD 插件中，会提供丰富的焊接符号供选择和输入。
三、电气符号1、电阻符号“Ω”输入电阻符号“Ω”，可以使用以下方法：（1）单行文字输入“％％O”，回车。
（2）多行文字中从“符号”里选取。
2、电容符号电容符号在 CAD 中的输入方式与电阻符号类似，也是通过特定的代码或者从符号列表中选择。
四、其他特殊符号1、分数在 CAD 中输入分数，可以使用“堆叠”功能。
例如，要输入“1/2”，先输入“12”，然后选中“12”，点击堆叠按钮（通常在多行文字编辑框的格式选项中），就可以得到分数“1/2”的效果。
2、上标和下标对于需要输入上标或下标的情况，同样在多行文字编辑框中进行操作。
CAD技巧及符号输入
CAD技巧及符号输⼊AUTOCAD中定义⼀种字体(如hztxt)，SHX Font中选⽤wcad.shx字型，Big Font中选⽤hxtxt.shx 字型,点选Use Big Font复选框，⼀切OK!⽤这种字体可以在AUTOCAD很轻松地输⼊各种标点符号，特殊符号，希腊字母，数学符号等,⽽且⽤这种字体输出的中⽂和西⽂是等⾼的哦。
（适⽤于单⾏⽂字）输⼊⽅式详见下表：输⼊代码特殊符号解释%%0~32 空号%%123 { 左⼤括号%%33 !%%124 |%%34 “ 双引号%%125 } 右⼤括号%%35 #%%126 ~%%36 $%%127 0 度%%37 %%%128 ±%%38 &%%129 φ%%39 ‘ 单引号%%130 α%%40 ( 左括号%%131 β%%41 ) 右括号%%132 δ%%42 * 乘号%%133 i%%43 + 加号%%134~137 空号%%44 ，逗号%%138 0 (上标)m%%138=m0%%45 - 减号%%139 1 (上标)m%%139=m1%%46 。
句号%%140 2 (上标)m%%140=m2%%47 / 除号%%141 3 (上标)m%%141=m3%%48~57 0~9 字体偏⼤中间连号中间连号中间连号 %%58 ：冒号%%148 9 (上标)m%%148=m9%%59 ；分号%%149~157 1~9 字体偏⼩%%60 < ⼩于号%%158~162 空号%%61 = 等于号%%163 △%%62 > ⼤于号%%164 ▽%%63 ？问号%%165~200 空号%%64 @%%65~90 A~Z ⼤写26个字母%%c φ%%91 [%%d 。
度%%92 \ 反斜杠%%p ± 正负号%%93 ]%%u ＿下划线%%94 ^%%o ──上划线%%95 _%%96 ‘ 单引号%%97~122 a~z ⼩写26个字母1.ACAD新⼿学习时,掌握⼀定技巧是不是会觉得提升很快啊?那我抛砖引⽟先来⼀个,有技巧的和学有所得的请跟贴!选择技巧:在选择编辑中,有时不⼩⼼多选了某个图元,此时在命令未结束下并不需要取消命令⽽重来,只须在"选择⽬标"的提⽰后输⼊remove回车,再在提⽰下逐⼀选择哪些多选的图元(当然别太多,否则难选啊!)即可搞定.2.分享我的AutoCAD裁剪技巧如图所⽰,要对右图部分圆(可以是其他边框)外的直线进⾏裁剪，普通办法就是选择裁剪边界后再选择要裁剪的线段即可，实际上AutoCAD还有较为简捷的办法，其做法如下：1.按常规执⾏裁剪命令，选择裁剪边界（回车确认）；2.在提⽰选择要裁剪的线段元素时输⼊“f”（即fence），回车确认；3.在提⽰：First Fence point下绘制与要裁剪线段相交的连续橡⽪筋直线，回车确认即可（见图⽰）。
cad中平方米符号的输入方法
cad中平方米符号的输入方法
1、在CAD中要输入上角，只要输入123m2^,其中“123”为任意字，选中2^，按一下文字格式栏中的a/b, 2就变为上角。
如输入123m^2,选中^2,按一下a/b,2就变为下角
2、不过，我觉得还是用单行文字输入比较方便，先输入m，然后在后面加空格，再输入一个2（使用m一半的字高），移动到合适的位置，组合成块，我喜欢这么用，因为多行文字不好进行编辑，同时也占用空间比较大。
3、如果是在天正的环境下，问题就简单多了。
天正可以方便写出上标、下标以及钢筋符合等怪字符。
而且保持文字是一个整体。
4、%%132就行，字体必须是simplex.shx,hzdx.shx
5、可以通过字体大小的设置，然后上下移动一下就可以了，这是“土”方法
还可以，从wrod里面把平方米的符号搞好，然后在复制到CAD 里面去也可以的。
CAD中常用的文字和注释快捷键命令有哪些
CAD中常用的文字和注释快捷键命令有哪些在CAD软件中，文字和注释是设计和绘图过程中必不可少的元素之一。
为了提高绘图效率和准确性，CAD软件通常提供了一系列的文字和注释快捷键命令。
本文将介绍一些CAD中常用的文字和注释快捷键命令，以帮助用户更高效地进行设计和绘图。
1. 输入文字命令：在CAD软件中，可以使用快捷键“DT”或者在命令栏中输入“TEXT”命令来进入文字输入模式。
文字输入模式下，可以输入要添加的文字内容，并使用快捷键“F12”或者按下“Enter”键来确认文字的输入。
通过这种方式，用户可以快速地添加文字标注。
2. 注释对象命令：a) 标注尺寸：使用快捷键“DIM”或者输入“DIMENSION”命令可以添加标注尺寸，用于标记图形的尺寸大小。
b) 注释线：使用快捷键“LE”或者输入“LEADER”命令可以添加注释线，用于指示和连接注释和对象之间的关系。
c) 文字框：使用快捷键“MTEXT”或者输入“MULTILINE TEXT”命令可以添加文字框，用于输入和编辑多行文字。
3. 快捷键命令：a) “AT”命令：该命令用于设置文字的对齐方式，通过输入“AT”命令后，会弹出对话框，用户可以选择文字对齐方式，如左对齐、右对齐、居中等。
b) “ST”命令：该命令用于设置文字的样式，用户可以输入“ST”命令后，选择文字样式的名称，并进行相应的设置和修改。
4. 标题和副标注命令：a) 主标题：使用快捷键“XT”或者输入“XLINE TEXT”命令可以添加主标题，用于突出显示图纸或设计的主要信息。
b) 副标题：使用快捷键“MT”或者输入“MULTILINE TEXT”命令可以添加副标题，用于添加补充说明和注释。
5. 其他常用命令：a) “MF”命令：该命令用于输入特殊符号，如直径符号、度数符号等。
b) “CAL”命令：该命令用于调出计算器，用户可以在CAD软件中直接进行数值计算，方便快捷。
c) “OLE”命令：该命令用于插入OLE对象，如Word文档、Excel 表格等，使CAD图纸与其他文档更好地结合。
cad文字符号输入技巧
一、软件地“文字样式”软件中输入地文字均有一个文字地样式名，不同地样式名可设置成相同或不相同地字体.改变文字地字体，就需要选择不同地文字样式.文字样式地设置可在菜单地“格式文字样式”下拉菜单命令中设置.如图一所示：、样式名:显示文字地样式名称，增加、重命名、删除样式.样式名最多可以包括个字符.字符中可以包含字母、数字、美元符号 ($)、下划线 ()、连字符 () 和中文字符. 将样式名中地小写字母自动转换为大写字母.考虑到人们地使用习惯，建议用直观地中文字符样式名.如图二所示：、字体: 通过改变不同地字体名、字体样式、高度来修改文字样式使用地字体.“字体名”列表框内列出了在系统中已注册地所有字体(字体名前以符号标示)和软件目录下已编译地所有形 () 字体地字体名(如图三所示). 字体为微软公司和公司共同研制地字型标准.图形中地字体是以填充地方式显示出来，在打印时，系统变量控制该字体是否填充. 系统变量地缺省设置为，这时打印出填充地字体.形字体属于“矢量字形”，是一种用形状或方程来描述字符轮廓地字符形式.这种字形地优点是在显示时字符可以任意缩小或放大，缺点是需要作大量处理.在选择字体后,应选取“大字体”选项指定亚洲语言（包括简、繁体汉语、日语、韩语等）地大字体文件，已便使用正确地亚洲语言字体(如图四所示).只有在“字体名”中指定文件，才可以使用“大字体”选项，只有文件可以创建“大字体”.在选择字体后,可改变字体“字体样式”，指定字体格式，如正常体、斜体、粗体等.选定“大字体”选框后，该选项变为“大字体”，用于选择大字体文件.如图五所示：“高度”框内输入所选文字样式使用字体地省缺高度, 如果输入地高度为，每次用该文字样式输入文字时，都将提示输入文字高度.如果输入值大于，则用已设置地文字高度输入文字.在相同地设置下, 不同地字体、字体显示地高度、宽度、间距均不同，如图六所示（图中各字体高度、宽度比例设置均相同）.图中可看出，字体地英文字母比字体地英文字母高, 大字体地中文字比字体地中文字低.常用地字体:标准地文字字体.这种字体可以通过很少地矢量来描述，它是一种简单地字体，因此绘制起来速度很快，字体文件为.等宽地字体.在这种字体中，除了分配给每个字符地空间大小相同（等宽）以外，其他所有地特征都与字体相同.因此，这种字体尤其适合于书写明细表或在表格中需要垂直书写文字地场合.这种字体是由许多短线段绘制地字体地简体（单笔划绘制，没有衬线）.该字体可以产生比字体看上去更为单薄地字符.这种字体与字体相似，但它是使用双笔划定义地.该字体能产生更粗、颜色更深地字符，特别适用于在高分辨率地打印机（如激光打印机）上使用.这种字体是字体地繁体（双笔划，有衬线）.这种字体是与字体类似地三笔划地字体（三笔划，有衬线）.这种字体是字体地繁体（双笔划，有衬线）.这种字体是三笔划地字体（三笔划，有衬线）.这种字体是字体地简体（单笔划）.这种字体是字体地繁体（双笔划）.这种字体是字体地简体（单笔划，无衬线）.这种字体是字体地繁体（双笔划，有衬线）.哥特式英文字体.哥特式德文字体.哥特式意大利文字体.天体学符号字体.地图学符号字体.数学符号字体.气象学符号字体.音乐符号字体.常用地大字体(如图七所示) :单笔划小仿宋体.单笔划大仿宋体.双笔划宋体.常用地中文大字体图例,详图七所示:、效果:修改字体地特性，例如高度、宽度比例、倾斜角、倒置显示、反向或垂直对齐.如图八所示:“垂直”：可使文字垂直显示.只有在选定字体支持双向时“垂直”才可用. 字体不能设置“垂直”选项.“宽度比例”：设置字符宽度相对于“字符本身宽度”地比例.“字符本身宽度”是字体文件在字符描述时已确定地宽度.输入值如果小于将压缩字符宽度，输入值如果大于则将扩大字符宽度.“倾斜角”：设置文字地倾斜角，使文字倾斜.输入值应在到之间.二、地文字输入：软件地文字输入主要有以下三个命令：、、 .、“”命令用于创建单行文字.如果上一个命令也为，则在“对正()样式()<起点>”提示后，将跳过“高度”和“旋转角度”提示而直接显示“文字”输入提示.文字将直接放在上一行文字地下方.、“”命令可连续输入多行文字，而不需重复输入命令.在每行输入一个字时,可方便地实现文字地竖排.、“”命令使用“多行文字编辑器”编辑文字.当拖动定点设备指定对角点时，将会显示一个矩形框来表示多行文字对象地位置和大小.矩形内地箭头指明段落中文字地走向.指定了第二个角点后，将显示“多行文字编辑器”对话框.请注意：“多行文字编辑器”仅显示能识别地字体，不能识别地字体.“多行文字编辑器”可在“工具系统配置文字编辑器、字典和字体文件名文字编辑器应用程序”中定义.默认地文字编辑器应用程序名为“”，我们可定义第三方地文字编辑器进行多行文字编辑，如：系统地写字板、记事本、等.可在“多行文字编辑器”中直接调入已编辑好地文本文件.注意：默认地“多行文字编辑器”调入地文件大小不得大于.如果用第三方文字编辑器，可输入格式代码来产生特定地文字格式.可为文字加下划线、上划线，并创建叠式文字（如分数）.也可以修改颜色、字体和文字高度.可改变文字字符间地空格或增加字符宽度.要产生特定地文字格式，请使用下表中显示地格式代码.格式代码用途关闭和打开上划线关闭和打开下划线插入一个连续空格\\ 插入一个反斜杠{...} 插入左大括号和右大括号; 应用指定地颜色; 应用指定地字体文件; 应用指定文字高度; 应用多行文字对象地特性...^...; 堆叠或 ^ 符号后地文字; 调整字符间地间距，从到次; 改变倾斜角; 改变宽度比例来调整文字地宽度设置对齐方式值，有效值：、、（底部、中部、顶部）结束段落在换行地地方添加反斜杠（）或空格字符可实现换行.可使用大括号对（{ }），在其中输入特定地文字格式定义文字，大括号最多可以嵌套八层.如下例所示：请{ 看清楚}此例子.在中可使用字符编码输入. 字体可包含个字符，以及为不同语言设计地形. 字体包含地字符要比系统中定义地还要多.因此，使用不可能直接从键盘上输入地字符时，可以输入转义序列，其中表示字符地十六进制值.现在地所有形字体都是字体.例如：为度数符号 ( °)为公差符号 (±)为直径符号 (?)、利用“剪贴板”功能输入已编写好地全部或部分文本.用文字编辑软件把需要调入地文件打开，选择需要地文本，按“复制”命令使文本内容进入“剪贴板”.假如剪贴板中有文字，可以从“编辑”菜单中选择“粘贴”将剪贴板中地文字粘贴到中.、用“插入”菜单“对象”功能插入文本文件.把文本文件作为一个对象整体插入及编辑.三、图形中文字乱码地解决:当打开地图形文件时, 自动根据图形中地文字样式定义，在支持地文件搜索路径中查找字体文件，当没有找到所需要地字体文件时，将弹出一个对话框要求你选择一个代替地字体以正确显示.如图九所示：当选择地字体不正确时，打开地图形中将有部分或全部文字显示为“？”，表示此文字在现在地文字定义下不能正确显示.此时可使用菜单中地“修改特性”命令，在“样式”框中选择合适地文字样式.如图十所示：文字样式地设置可在菜单地“格式文字样式”下拉菜单命令中设置.当有中文文字无法打开时，请先在“文字样式”命令中设置有中文大字体或有中文字体地文字样式格式.请注意：对于文字串中地每一个字符，都先搜索大字体文件.如果从中未找到该字符，才搜索普通字体文件.、当用打开地图形文件时，因为文字代码页地不同，图形中地中文文字可能出现乱码.如图十一所示：此时请立即关闭此文件（不要保存），可使用“天正软件”地“”程序来处理此类图形文件.是专为编写地代码页转换工具，其界面如图十二所示：“要转换地文件名”中可输入待转换地文件或目录.“只转换以下地文件”中请选择待转换地文件是用什么版本地绘制地.“选择一个新地代码页”中请选择“Ⅱ”.“将转换后地文件拷贝到”中，当需要把转换地图形另外保存时，可输入一个新地文件目录.现在你可以按“开始转换”按钮进行转换了.在使用“代码页转换工具”时，请注意：同一个图形文件不得多次转换，否则可能使图形文件无法修复.使用软件自带地附赠程序建立图形文件工作包：在正版地软件中增加有一个“附赠程序”下拉菜单，执行“工具打包”命令，执行界面如图十三所示：可将你正在绘制地图形及需要地字体文件一起“打包”保存至统一目录下.你即可以在其它地计算机中打开图形而不会担心文字符号显示地正确性.当然，你也可以自己把图形和需要地字体文件保存起来.四、字体文件地定制：在中用户可自己定义扩展名为“”形定义字体文件.“”形定义字体文件是格式地文件，你可以使用文本编辑器或字处理器编辑进行编辑. 然后使用地“”命令编译该文件，编译后会形成扩展名为“”地形文件，此文件可使用“”命令装载后使用.如果编译前地形定义文件定义了字体，则可用命令定义文字样式，然后用文字输入命令（、或）将字符写入图形中.常见字体文件地编写格式如下：* ；字体必须包括地特殊形编号；定义字节行* ；标题行,() ；为十六进制值*,()以下略.形定义文件地每一行最多可包含个字符，超过此长度地行不能编译. 忽略空行和分号右边地文字.利用分号可以在形定义文件中包含注释.每个形说明都有一个标题行，以及一行或多行定义字节.这些定义字节之间用逗号分隔，最后以结束.格式如下：*编号, 数据字节 , 名称形定义字节, 形定义字节, 形定义字节下面为形各个字段地说明：“编号”段“编号”段在形定义文件中对应唯一地一个形，“编号”段地数字必须在到之间，带前缀星号(*).如果定义地是字体文件，则“编号”段地数字编号要与定义地每个字符地码对应. “数据字节”段用于描述形使用地数据字节数目，包括结尾地“”.每个形最多可有个数据字节.“名称”段形地名称.形名称必须大写，以便于区分.包含小写字符地名称被忽略，并且通常用作字体形定义地标签.“形定义字节”段每个定义字节都是一个代码，或者定义矢量长度和方向，或者是特殊代码地对应值之一.在形定义文件中，定义字节可以用十进制或十六进制表示.如果形定义字节地第一个字符为（零），则后面地两个字符解释为十六进制值.定义文件定义“字体”时，第一个形说明必须为特殊地形编号，以提供字体本身地信息.其格式如下：*其中，指定大写字母从基线往上扩展地矢量长度，指出小写字母从基线下降地距离.这些值定义了基本字符尺寸，用作命令中指定高度地比例因子.字节对水平字体应该为，对双向（水平或垂直）字体为 .提供地标准字体包括一些标注功能所需地其他字符.例如以下：度符号 ( °)正负公差符号 (±)圆直径标注符号 (?)打开或关闭上划线模式.打开或关闭下划线模式.绘制一个百分号.请注意：如果要定义“大字体”时，大字体形定义文件地第一行必须以“*”开始.五、常用地与文字输入有关地命令及系统变量：编译形文件和字体文件.编辑文字和属性.直接在图形区输入文字.控制字体地填充方式.:用轮廓线显示字体:用填充图像显示字体设置字体地文字轮廓地分辨率. 表示不改变文字地平滑度；表示最大限度地改变文字地平滑度.此系统变量地值反映地是每英寸中地点数.较小地值会降低分辨率但提高了打印速度.较大地值会提高分辨率但降低打印速度.开()关() <当前>：输入或或按键如果打开，将不显示文字和属性对象，而只显示文字对象外框.如果图形中包含大量文字对象，则开将会减少重画和重生成图形地时间.创建文本格式.可设置文本地高度、宽度、倾斜角、使用地字体文件.打开文本窗口.从文本窗口切换到图形窗口.创建单行文字.创建多行文字.加载形文件，为命令加载可调用地形.插入形，使形可用.。
CAD中各种符号的输入
日期和时间
日、月和年 如果“m”紧跟在“h”或“hh”代码之后，或是后面紧跟“ss”代码，那么 Microsoft Excel 将显示分钟，而不是月份。
若要 请使用此代码
将月份显示为 1–12 m
将月份显示为 01–12 mm
将月份显示为 Jan–Dec mmm
将月份显示为 January–December mmmm
将月份显示为该月份的第一个字母 mmmmm
可以使用格式代码来描述如何显示以下内容：数字、日期或时间、货币、百分比或科学计数以及文本或空格。
格式代码
文本和空格
显示文本和数字 若要在单元格中同时显示文本和数字，可将文本字符括在双引号 ("") 中，或在单个字符前加反斜线 (\)。应将字符放在格式代码的相应部分中。例如，键入格式“$0.00 "剩余";$-0.00 "短缺"”来显示一个“$125.74 剩余”的正值和一个“$-125.74 短缺”的负值。下面的字符不用引号：$、-、+、/、( )、:、!、^、&、'（左单引号）、'（右单引号）、~、{ }、=、<、> 和空格符。
# ???/???
千位分隔符 若要显示逗号作为千位分隔符或以一千为单位表示数字的数量级，可在数字格式中包含逗号。 若要 请使用此代码
将 12000 显示为 12,000 #,###
将 12000 显示为 12 #,
将 12200000 显示为 12.2 0.0,,
颜色 若要设置格式中某一部分的颜色，请在该部分的方括号中键入下列八种颜色名称之一。颜色代码必须为该部分的第一项。 [黑色] [蓝色]
cad中特殊符号的输入方法
CAD中一些比较常用符号的输入方法CAD中一些特殊符号的输入大家都比较熟悉，比如%%p,%%c,%%d等，下面的一些符号比较常用，但大家不一定知道怎么输入。
用Autocad自带的romans.shx字体在不用作大字体的情况下可以通过下面的方法输入一些比较常用的特殊符号%%178=2 (平方) %%181=μ%%188=1/4(四分之一) %%189=1/2(二分之一) %%937=Ω%%247=÷\U+2082=2(下标2)如果是用simplex字体除了能输入上面的符号外，还可以输入%%948=δromans字体用在大字体与hztxt或gbcbig字体配合时除了可以输入上面的全部符号外，还可以输入%%215=×(乘号)simplex与hztxt或gbcbig字体配合时，也是如此.还有\u+2160是Ⅰ, 一直到\u+2169(Ⅹ),%%u 控制是否加下划线。
%%d 绘制度符号(º)。
%%p 绘制正/负公差符号(±)。
%%c 绘制圆直径标注符号还有一些要装插件,很麻烦给你说一种笨方法,直接在里面画出来就OK了!输入代码特殊符号解释输入代码特殊符号解释%%0~32 空号%%123 { 左大括号%%33 ! %%124 |%%34 “ 双引号%%125 } 右大括号%%35 # %%126 ~%%36 $ %%127 °度%%37 % %%128 ±%%38 & %%129 φ%%39 ‘ 单引号%%130 α%%40 ( 左括号%%131 β%%41 ) 右括号%%132 δ%%42 * 乘号%%133 i%%43 + 加号%%134~137 空号%%44 ，逗号%%138 0 (上标) m%%138=m0%%45 - 减号%%139 1 (上标) m%%139=m1%%46 。
句号%%140 2 (上标) m%%140=m2%%47 / 除号%%141 3 (上标) m%%141=m3%%48~57 0~9 字体偏大中间连号中间连号中间连号%%58 ：冒号%%148 9 (上标) m%%148=m9%%59 ；分号%%149~157 1~9 字体偏小%%60 < 小于号%%158~162 空号%%61 = 等于号%%163 △%%62 > 大于号%%164 ▽%%63 ？问号%%165~200 空号%%64 @%%65~90 A~Z 大写26个字母%%c φ%%91 [ %%d 。
CAD中特殊符号的输入方法
CAD中特殊符号的输入方法
在CAD软件中，输入特殊符号通常有以下几种方法。
1.使用字符代码输入法：
在CAD软件中，可以通过键盘上的字符代码来输入特殊符号。
首先，
您需要按住Alt键不放，然后在数字键盘上键入字符代码，并松开Alt键。
例如，要输入Ω符号，您可以按住Alt键，然后在数字键盘上键入234，
并松开Alt键。
2.使用符号库：
许多CAD软件都提供了内置的符号库，其中包含各种特殊符号。
通常，可以通过在菜单栏中选择“符号”或“字符”选项来访问符号库。
然后，
在符号库中选择您想要插入的特殊符号，并将其拖动到绘图区域中。
3.使用快捷键：
有些CAD软件为常用的特殊符号提供了快捷键。
通常，可以通过按住Alt键并同时按下一些特定的按键组合来输入特殊符号。
例如，在一些
CAD软件中，您可以按住Alt键并同时按下W键，然后松开Alt键，以输
入Ω符号。
4. 使用Unicode编码：
Unicode是一种国际标准字符编码系统，包含了大量的特殊符号。
在CAD软件中，可以通过输入Unicode编码来插入特殊符号。
通常，可以在Unicode编码表中找到特殊符号对应的编码。
然后，在CAD软件的文本输
入框中，键入“\U”或“\u”，然后输入Unicode编码，并按下Enter键。
5.使用插件或字体库：
有些CAD软件支持通过插件或字体库来输入特殊符号。
您可以在CAD 软件的官方网站或其他资源网站上查找适用于您的软件的插件或字体库。
安装插件或字体库后，您可以按照其提供的指导来输入特殊符号。
cad中特殊符号的输入
%%d------度数%%c------直径%%p------正负%%DC-----温度我经常用另一种方法。
在word里先打出你需要的符号（word 符号还是比较全的）然后用CAD里的“文字编辑”（点工具条里的大写字母“A”符号）将word里的内容复制粘贴到这里就行了。
然后将文字平移或旋转到你需要的位置。
文字还可以缩放大小特殊符号的输入我们知道表示直径的“Ф”、表示地平面的“±”、标注度符号“°”都可以用控制码％％C、％％P、％％D来输入，但是如要输入其他符号怎么办呢？我们可以通过“字符映射表”来输入特殊字符，具体步骤如下：1、输入“MText”命令，然后建立一个文本框，之后就会打开“Multiline Text Editor”对话框，在这个对话框中，我们可以看到右侧四个按钮中有一个是[Symbol]按钮；2、单击这个按钮右下角的箭头，打开一个下拉列表，我们可以看到有“Degress ％％d”、“Plus/Minus ％％p”、“Diameter ％％c”、“Non－breaking Space”、“Other”四个选项，选择前三个的某一选项可直接输入“°、”、“±”、“Φ”符号，这样就免去了我们记不住特殊控制码的苦处。
3、单击“Other”时，会打开“字符映射表”对话框，该对话框包含更多的符号供用户选用，其当前内容取决于用户在“字体”下拉列表中选择的字体，它的界面完全是我们所熟悉的中文界面，相信各位应该没有什么问题。
4.在“字符映射表”对话框中，选择要使用的字符，然后双击被选取的字符或单击[选择]按钮，再单击[复制]按钮，将字符拷贝到剪贴板上，点[关闭]返回原来的对话框，将光标放置在要插入字符的位置，用“Ctrl＋V”就可将字符从剪贴板上粘贴到当前窗口中。
、！Δ￥ァ┆CAD快捷键一览创建三维阵列3A创建三维面3F在三维空间创建由直线段组成的多段线3P在二维和三维空间中将某对象与其他对象对齐AL加载AutoLISP、ADS 和ARX 应用程序AP创建圆弧 A计算对象或定义区域的面积和周长AA创建按指定方式排列的多重对象拷贝AR执行外部数据库命令的管理功能AAD输出选择对象的链接信息AEX管理对象和外部数据库之间的链接ALI显示并编辑表数据并创建链接和选择集ARO从链接到文字选择集和图形选择集的行中创建选择集ASE执行结构查询语言(SQL) 语句ASQ创建属性定义-AT改变不依赖于块定义的属性信息-ATE用图案填充封闭区域H或BH根据选定对象创建块定义-B用对话框定义块 B用封闭区域创建面域或多段线BO（使用命令行）用封闭区域创建面域或多段线-BO部分删除对象或把对象分解为两部分BR给对象加倒角CHA修改现有对象的特性-CH根据圆心和直径或半径绘制圆 C复制对象CO或CP创建属性定义AT编辑单个块的可变属性ATE修改对象的颜色、图层、线型和厚度CH设置新对象的颜色COL编辑文字和属性定义ED显示夹点并设置颜色GR创建并修改标注样式 D插入块或另一图形I控制现有对象的特性MO修改对象名称REN设置绘图辅助工具RM设置对象选择模式SE管理已定义的用户坐标系UC选择预置用户坐标系UCP控制坐标和角度的显示格式及精度UN创建和恢复视图V设置三维观察方向VP创建对齐线性标注DAL或DIMALI创建角度标注DAN或DIMANG从前一个或选择的标注的第一尺寸界线处连续标注DBA或DIMBASE 创建圆和圆弧的圆心标记或中心线DCE从前一个或选择的标注的第二尺寸界线处连续标注DCO或DIMCONT 创建圆和圆弧的直径标注DDI或DIMDIA编辑标注DED或DIMED创建线性尺寸标注DLI或DIMLIN创建坐标点标注DOR或DIMORD替换标注系统变量DOV或DIMOVER创建圆和圆弧的半径尺寸标注DRA或DIMRAD在命令行创建和修改标注样式DST或DIMSTY移动和旋转标注文字DIMTED测量两点之间的距离和角度DI将点对象或块沿对象的长度或周长等间隔排列DIV绘制填充的圆和环DO修改图像和其他对象的显示顺序DR打开鸟瞰视图窗口AV输入文字时在屏幕上显示DT定义平行投影或透视视图DV创建椭圆或椭圆弧EL从图形删除对象 E将组合对象分解为对象组件X以其他文件格式保存对象EXP延伸对象到另一对象EX通过拉伸现有二维对象来创建三维实体EXT给对象加圆角 F创建根据特性选择有关对象时用到的过滤器列表FI创建对象的命名选择集G使用命令行创建选择集-G用图案填充一块指定边界的区域-H修改现有的图案填充对象HE重生成三维模型时不显示隐藏线HI以多种格式向AutoCAD 图形文件中插入图像IM使用命令行插入图像-IM控制选定图像的亮度、对比度和褪色度IAD向当前图形中定义并附着新的图像对象IAT为单个图像对象创建新剪切边界ICL向AutoCAD 输入3DS/DXF/EPS /SAT/WMF等文件IMP将命名块或图形插入到当前图形中-I插入链接或嵌入对象IO找出两个或多个三维实体的干涉区并用公用部分创建三维组合实体INF 从两个或多个实体或面域的交集创建组合实体或面域IN管理图层LA在命令行上执行LAYER 命令-LA创建一条引出线将注释与一个几何特征相连LE或LEAD拉长对象L创建、加载和设置线型LT使用命令行创建、加载和设置线型-LT显示选定对象的数据库信息LI或LS设置线型比例因子LTS把某一对象的特性复制到其他若干对象MA将点对象或块按指定的间距放置ME创建对象的镜像副本MI创建多线ML在指定方向上按指定距离移动对象M从图纸空间切换到模型空间视口MS创建多行文字T或MT使用命令行创建多行文字-T创建浮动视口和打开现有的浮动视口MV创建对象的等距线，如同心圆、平行线和平行曲线O 设置运行对象捕捉模式并修改靶框大小OS使用命令行设置运行对象捕捉模式并修改靶框大小-OS 移动显示在当前视口的图形P使用命令行移动视口-P插入剪贴板数据并控制数据格式PA编辑多段线和三维多边形网格PE创建二维多段线PL将图形打印到绘图仪、打印机或文件PLOT创建点对象PO创建用多段线表示的正多边形POL自定义AutoCAD 系统参数的设置PR显示打印图形的效果PRE从模型空间视口切换到图纸空间PS删除数据库中未用的命名对象，例如块或图层PU退出AutoCAD EXIT绘制矩形多段线REC刷新显示当前视口R刷新显示所有视口RA重生成图形并刷新显示当前视口RE重新生成图形并刷新所有视口REA从选择的一组现有对象中创建面域对象REG修改对象名-REN创建三维线框或实体模型的具有真实感的渲染图像RR 沿轴旋转二维对象以创建实体REV绕基点旋转对象RO设置渲染系统配置RPR在X、Y 和Z 方向等比例放大或缩小对象SC从脚本文件执行一系列命令SCR用剖切平面和实体截交创建面域SEC列出系统变量并修改变量值SET显示当前视口图形的着色图像SHA用平面剖切一组实体SL规定光标按指定的间距移动SN创建二维填充多边形SO检查图形中文字的拼写SP创建二次或三次样条曲线SPL编辑样条曲线对象SPE移动或拉伸对象S创建命名样式ST用差集创建组合面域或实体SU校准、配置、打开和关闭已安装的数字化仪TA设置当前三维实体的厚度TH控制对图纸空间的访问以及控制视口的行为TI创建形位公差标注TOL显示、隐藏和自定义工具栏TO创建圆环形实体TOR用其他对象定义的剪切边修剪对象TR通过并运算创建组合面域或实体UNI设置坐标和角度的显示格式和精度-UN保存和恢复已命名的视图-V设置图形的三维直观图的查看方向-VP将块对象写入新图形文件W创建三维实体使其倾斜面尖端沿X 轴正向WE将一个外部参照附加到当前图形中XA将外部参照依赖符号绑定到图形XB使用命令行执行XBINDW命令-XB定义外部参照或块剪裁边界，并且设置前剪裁面和后剪裁面XC 创建无限长的直线，称为参照线XL控制图形中的外部参照XR使用命令行执行XREF命令-XR放大或缩小当前视口对象的外观尺寸Z===============================cad快捷键快捷键注释快捷键注释A ARC(画弧) IN INTERSECT(求交)AA AREA(测量面积) L LINE(画线)AR ARRAY(阵列) LA LAYER(建立图层)ATT ATTDEF(定义属性) LE QLEADER(快速导引线标注)ATE ATTEDIT(编辑属性) LEN LENGTHEN(加长)B BLOCK(定义图块) LI LIST(列表)BH BHATCH(图案填充) LT LINETYPE(设置线型)BR BREAK(打断) LTS LTSCALE(设置线型比例)C CIRCLE(画圆) M MOVE(移动)CH PROPERTIES(特性修改) MA MATCHPROP(属性匹配) CHA CHAMFER(倒斜角) ME MEASURE(测量)COL COLOR(改变物体颜色) MI MIRROR(镜像)CO COPY(复制) ML MLINE(画多线)D DIMSTYLE(设置标柱样式) MT MTEXT(多行文字)DAL DIMALIGNED(对齐标注) O OFFSET(偏移)DAN DIMANGULAR(角度标注) OP OPTIONS(系统设置) DBA DIMBASELINE(基线标料) OS OSNAP(物体捕捉)DCE DIMCENTER(圆心标注) P PAN(视图平移)DCO DIMCONTINUE(连续标注) PE PEDIT(复和线编辑) DDI DIMDIAMETER(直径标注) PL PLINE(复合线)DED DIMEDIT(标注编辑) PO POINT(画点)DI DIST(测量距离) POL POLYGON(画正多边形)DIV DIVIDE(等分) PRE PREVIEW(视图预览)DLI DIMLINEAR(线性标注) PRINT PLOT(打印)DO DONUT(圆环) R REDRAW(重画)DOR DIMORDINATE(坐标标注) RE REGEN(重新生成) DOV DIMOVERRIDE(尺寸更新) REC RECTANGLE(画矩形)DR DRAWORDER() REN RENAME(改名)DRA DIMRADIUS(半径标注) RO ROTATE(旋转)DS DSETTINGS(草图设置) S STRETCH(伸展)DT DTEXT(动态文本) SC SCALE(比例缩放)E ERASE(删除) SN SNAP(栅格点捕捉)ED DDEDIT() SPL SPLINE(画样条曲线)EL ELLIPSE(画椭圆) SPE SPLINEKIT(编辑样条曲线)EX EXTEND(延伸到) ST STYLE(设置文字样式)EXIT QUIT(退出) T MTEXT(多行文字)EXP EXPORT(炸开) TO TOOLBAR(调用工具条)F FILLET(倒圆角) TR TRIM(修剪)G GROUP(成组) UN UNITS(设置单位)HE HATCHEDIT(图案填充编辑) W WBLOCK(块存盘)I INSERT(插入块) Z ZOOM(视图缩放)IMP IMPORT(导入)“AutoCAD 2000快捷键”经典值得收藏AutoCAD 2000快捷命令的使用AutoCAD 是目前世界各国工程设计人员的首选设计软件，简便易学、精确无误是AutoCAD成功的两个重要原因。
cad制图怎么输入文字
cad制图怎么输入文字CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用于工程设计领域的技术，它以计算机软件为工具，帮助工程师和设计师完成图纸的绘制和设计。
在CAD制图过程中，输入文字是非常重要的一项操作。
本文将介绍CAD制图中如何输入文字，包括一些常用的文字输入方法和技巧。
在CAD制图软件中，有多种方式可以输入文字，下面将介绍几种常用的方法。
第一种方法是使用文本命令。
在CAD软件中，一般都会有一个“文本”或“字体”工具栏，在这个工具栏中可以找到“文本”命令。
点击该命令后，会出现一个文字编辑框，在这个框中输入需要的文字内容即可。
在输入文字时，可以选择文字的字体、大小、样式等属性。
输入完毕后，按下“Enter”键即可完成文字输入。
第二种方法是使用注释工具。
有些CAD软件会提供注释工具，可以直接在图纸上添加注释。
使用注释工具时，先点击注释工具的图标，然后在图纸上点击鼠标左键或者拖动鼠标来创建一个注释框，然后在注释框中输入需要的文字内容。
第三种方法是使用标注工具。
标注工具可以在CAD图纸上添加标注，如尺寸标注、角度标注等。
使用标注工具时，先选择需要标注的对象，然后点击标注工具的图标，在图纸上点击鼠标左键或者拖动鼠标来创建标注。
在创建标注的过程中，可以选择文字的字体、大小、样式等属性，也可以调整标注的位置和方向。
除了上述的常用方法外，还有一些其他的文字输入技巧可以提高效率。
首先，可以使用快捷键来快速输入文字。
在CAD软件中，一般都会为常用的命令和操作提供快捷键，可以在菜单或工具栏上找到相应的快捷键。
例如，在AutoCAD中，可以使用“DTEXT”命令或“MTEXT”命令来输入文字，分别对应的快捷键为“DT”和“MT”。
其次，可以使用文字样式来设置文字的属性。
CAD软件通常都会提供一些默认的文字样式，可以根据需要选择合适的文字样式。
使用文字样式可以统一文字的字体、大小、样式等属性，方便后续的修改和管理。
CAD中的文字及表格输入
课
堂
教
学
程
序
设置单元格的数据类型。在这里我们使用默认的“常规”，确定。在类型中，可已选择使用数据还是使用标签。我们也可以使用页边距设置文字与表格边框的距离。
二、新授内容
1、“MTEXT”命令使用“多行文字编辑器”编辑文字。
当拖动定点设备指定对角点时，将会显示一个矩形框来表示多行文字对象的位置和大小。矩形内的箭头指明段落中文字的走向。指定了第二个角点后，AutoCAD将显示“多行文字编辑器”对话框。请注意：“多行文字编辑器”仅显示Windows能识别的字体，不能识别AutoCAD的SHX字体。AutoCAD“多行文字编辑器”可在“工具/系统配置/文字编辑器、字典和字体文件名/文字编辑器应用程序”中定义。AutoCAD默认的文字编辑器应用程序名为
4、定义好表格样式之后，我们点击确定，在表格样式对话框中点击置为当前按钮，点击关闭。这样我们就能使用当前选定的表格样式创建表格。我们可以单击表格面板的表格按钮，或者点击我们关闭文字编辑器即可。
教
学
札
记
检查
签字
授课
时间
第周
月日
星期
课题
创建与编辑表格
教学
目标
教学
重点
难点
重点：
难点：
课前
准备
教学
时数
课时
教学
3、点击autocad2008新建表格样式里的文字按钮，可以设置文字的样式、高度、颜色以及旋转角度等。我们也可以点击新建按钮，建立新的文字样式。点击边框选项卡，在特性中，我们可以设置边框的线宽、线型、颜色，也可以将线框设置成双线，同时设置线的间距。特性下面有许多按钮，点击这些按钮，可以设置边框的表格线形式如：无边框、内边框、具备所有边框等。上面我们设置的都是数据区的表格样式，在单元样式列表中，我们也可以选择标题、表头等，用同样的方法进行设置。
Autocad输入技巧
在Autocad2002中输入%%142 为平方米。
输入：%%179，或%%178AUTOCAD中定义一种字体(如hztxt)，SHX Font中选用wcad.shx字型，Big Font中选用hxtxt.shx字型,点选Use Big Font复选框，一切OK!用这种字体可以在AUTOCAD很轻松地输入各种标点符号，特殊符号，希腊字母，数学符号等,而且用这种字体输出的中文和西文是等高的哦。
（适用于单行文字）输入方式详见下表：在的层也越多。
层虽说是AutoCAD中较简单的工具，但也是最有效的工具之一。
切实理解层的概念，合理运用层的各项操作，都将会直接影响图形绘制的质量。
同时，也可使繁琐的工作变得简单而有趣。
AutoCAD的层可以简单而形象地理解为：一层挨一层放置的透明的电子纸。
我们可以根据需要增加或删除某一层或多个层。
在每一层上，都可以进行图形绘制，能够设置任意的线型与颜色。
在图形的绘制之前，为了便于以后的使用，最好先创建几个层。
层的创建可通过下拉菜单Data,Layers Control完成，也可通过单击工具条Layers实现创建。
创建时，可一次定义一个或多个层名，层名之间应用逗号隔开，每个层名中不能有空格。
层名限于使用标准字母、数字以及连字符（－）、美元符号（＄）和下划线（_），且层名最长不可以超过31个字符。
当层名重复时将执行前者。
层对于新建的层，其颜色和线型将自动定义为White和CONTINUOUS，状态为打开。
在层的使用过程中，我们可以根据需要设置层的特性。
AutoCAD支持255种颜色选择，线型库中包括了多种待选线型。
选择设置不同的颜色和线型，可以使得屏幕上的图形美观且便于区分。
线型的设置比较简单，只要单击Set Linetype, 即可根据需要设置。
颜色的设置同样简单，通过单击Set Color弹出颜色对话框，既可根据个人喜好，选择各种颜色。
但应提醒使用者，在图形的输出过程中，线条的宽度一般是通过颜色来设置的。
CAD技巧及符号输入
AUTOCAD中定义一种字体(如hztxt)，SHX Font中选用wcad.shx字型，Big Font中选用hxtxt.shx 字型,点选Use Big Font复选框，一切OK!用这种字体可以在AUTOCAD很轻松地输入各种标点符号，特殊符号，希腊字母，数学符号等,而且用这种字体输出的中文和西文是等高的哦。
（适用于单行文字）输入方式详见下表：输入代码 特殊符号 解释%%0~32 空号%%123 { 左大括号%%33 !%%124 |%%34 “ 双引号%%125 } 右大括号%%35 #%%126 ~%%36 $%%127 0 度%%37 %%%128 ±%%38 &%%129 φ%%39 ‘ 单引号%%130 α%%40 ( 左括号%%131 β%%41 ) 右括号%%132 δ%%42 * 乘号%%133 i%%43 + 加号%%134~137 空号%%44 ，逗号%%138 0 (上标)m%%138=m0%%45 - 减号%%139 1 (上标)m%%139=m1%%46 。
句号%%140 2 (上标)m%%140=m2%%47 / 除号%%141 3 (上标)m%%141=m3%%48~57 0~9 字体偏大 中间连号 中间连号 中间连号 %%58 ：冒号%%148 9 (上标)m%%148=m9%%59 ；分号%%149~157 1~9 字体偏小%%60 < 小于号%%158~162 空号%%61 = 等于号%%163 △%%62 > 大于号%%164 ▽%%63 ？问号%%165~200 空号%%64 @%%65~90 A~Z 大写26个字母%%c φ%%91 [%%d 。
度%%92 \ 反斜杠%%p ± 正负号%%93 ]%%u ＿下划线%%94 ^%%o ── 上划线%%95 _%%96 ‘ 单引号%%97~122 a~z 小写26个字母1.ACAD新手学习时,掌握一定技巧是不是会觉得提升很快啊?那我抛砖引玉先来一个,有技巧的和学有所得的请跟贴!选择技巧:在选择编辑中,有时不小心多选了某个图元,此时在命令未结束下并不需要取消命令而重来,只须在"选择目标"的提示后输入remove回车,再在提示下逐一选择哪些多选的图元(当然别太多,否则难选啊!)即可搞定.2.分享我的AutoCAD裁剪技巧如图所示,要对右图部分圆(可以是其他边框)外的直线进行裁剪，普通办法就是选择裁剪边界后再选择要裁剪的线段即可，实际上AutoCAD还有较为简捷的办法，其做法如下：1.按常规执行裁剪命令，选择裁剪边界（回车确认）；2.在提示选择要裁剪的线段元素时输入“f”（即fence），回车确认；3.在提示：First Fence point下绘制与要裁剪线段相交的连续橡皮筋直线，回车确认即可（见图示）。
cad中在单行文字里输入数额运算符号的方法和步骤
cad中在单行文字里输入数额运算符号的方法和步骤在CAD中，在单行文字中输入数学运算符号是非常常见的需求。
通过正确的方法和步骤，我们可以轻松地在CAD软件中输入各种数学运算符号，如加减乘除、平方根、指数等。
在本文中，我将为您详细介绍CAD中在单行文字里输入数额运算符号的方法和步骤，并共享一些个人观点和理解。
1. 使用Unicode字符码在CAD中，我们可以使用Unicode字符码来输入数学运算符号。
Unicode字符集包含了各种数学符号，我们可以通过输入对应的字符码来快速输入这些符号。
要输入加号符号“+”，我们可以在单行文字中输入“\U+002B”，然后按下空格键就能显示出加号符号。
2. 使用符号库许多CAD软件都内置了符号库，其中包含了各种常用的数学运算符号。
我们可以通过在单行文字中输入相应的命令来打开符号库，然后选择我们需要的符号插入到文字中。
这样可以方便快捷地输入各种数学运算符号。
3. 使用快捷键在CAD软件中，我们也可以设置自定义的快捷键来输入数学运算符号。
通过在CAD软件的设置中设置好对应的快捷键，我们可以在单行文字中直接使用快捷键来输入各种数学符号，提高工作效率。
4. 使用特殊字符面板一些CAD软件也提供了特殊字符面板，其中包含了各种数学符号。
我们可以通过打开特殊字符面板，然后选择我们需要的符号插入到单行文字中。
这种方法也是非常方便的一种输入数学符号的方式。
总结在CAD中，在单行文字中输入数学运算符号是非常简单的。
我们可以通过使用Unicode字符码、符号库、快捷键或特殊字符面板来快速输入各种数学符号。
这些方法和步骤可以帮助我们轻松地在CAD软件中撰写包含数学运算符号的文本。
在实际使用中，我个人更倾向于使用快捷键来输入数学符号，因为这样可以提高工作效率，节省时间。
另外，我也建议在CAD软件中多加练习，熟练掌握各种输入数学符号的方法和步骤，这样可以在实际工作中更加得心应手。
希望通过本文的介绍，您能更加深入地了解CAD中在单行文字里输入数额运算符号的方法和步骤。
CAD输入直径符号
CAD输入直径符号
工具/原料
软件：AutoCAD
软件自动生成
1. 1
启动“绘图”工具栏中“多行文字”功能
2. 2
设置合适大小的输入框，这时“文字格式”工具栏会自动开启，点击红色框中的符号按钮，选择“直径”即可。
END
在“单行文字”中通过手动输入的方法
1. 1
对于单行文字而言，不会出现“文字格式”工具栏，此时，想输入直径符号，可以采用手动输入。
2. 2
示例：通过“绘图”菜单→“文字”→“单行文字”打开单行文字功能，设置好文字的大小以及旋转角度
3. 3 此时，有两种输入方式
1.输入 %%c
2.输入 \u+2205
软件会自动将输入转化为直径符号。
END
其他类似符号的手动输入方法
1. 1 度符号(°) %%d \U+00B0
2. 2 直径符号(∅) %%c \U+2205
3. 3 公差符号(±) %%p \U+00B1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、AutoCAD R14软件的“文字样式”AutoCAD R14软件中输入的文字均有一个文字的样式名，不同的样式名可设置成相同或不相同的字体。
改变文字的字体，就需要选择不同的文字样式。
文字样式的设置可在AutoCADR14菜单的“格式文字样式”下拉菜单命令中设置。
如图一所示：1、样式名:显示文字的样式名称，增加、重命名、删除样式。
样式名最多可以包括 31 个字符。
字符中可以包含字母、数字、美元符号 ($)、下划线 (_)、连字符 (-) 和中文字符。
AutoCAD 将样式名中的小写字母自动转换为大写字母。
考虑到人们的使用习惯，建议用直观的中文字符样式名。
如图二所示：2、字体: 通过改变不同的字体名、字体样式、高度来修改文字样式使用的字体。
“字体名”列表框内列出了在WINDOWS9.X系统中已注册的 TrueType 所有字体(字体名前以T符号标示)和AutoCAD软件 Fonts 目录下已编译的所有形 (SHX) 字体的字体名(如图三所示)。
TrueType字体为微软公司和Apple公司共同研制的字型标准。
图形中的 TrueType 字体是以填充的方式显示出来，在打印时，TEXTFILL 系统变量控制该字体是否填充。
TEXTFILL 系统变量的缺省设置为1，这时打印出填充的字体。
SHX形字体属于“矢量字形”，是一种用形状或方程来描述字符轮廓的字符形式。
这种字形的优点是在显示时字符可以任意缩小或放大，缺点是需要作大量处理。
在选择SHX字体后,应选取“大字体”选项指定亚洲语言（包括简、繁体汉语、日语、韩语等）的大字体文件，已便使用正确的亚洲语言字体(如图四所示)。
只有在“字体名”中指定SHX 文件，才可以使用“大字体”选项，只有 SHX 文件可以创建“大字体”。
在选择TrueType 字体后,可改变TrueType字体“字体样式”，指定字体格式，如正常体、斜体、粗体等。
选定“大字体”选框后，该选项变为“大字体”，用于选择大字体文件。
如图五所示：“高度”框内输入所选文字样式使用字体的省缺高度, 如果输入的高度为0.0000，每次用该文字样式输入文字时，AutoCAD 都将提示输入文字高度。
如果输入值大于0.0000，则用已设置的文字高度输入文字。
在相同的设置下, 不同的SHX字体、TrueType 字体显示的高度、宽度、间距均不同，如图六所示（图中各字体高度、宽度比例设置均相同）。
图中可看出，SHX字体的英文字母比TrueType 字体的英文字母高, 大字体的中文字比TrueType 字体的中文字低。
常用的SHX字体:txt 标准的 AutoCAD 文字字体。
这种字体可以通过很少的矢量来描述，它是一种简单的字体，因此绘制起来速度很快，txt字体文件为txt.shx。
monotxt 等宽的 txt 字体。
在这种字体中，除了分配给每个字符的空间大小相同（等宽）以外，其他所有的特征都与 txt字体相同。
因此，这种字体尤其适合于书写明细表或在表格中需要垂直书写文字的场合。
romans 这种字体是由许多短线段绘制的 roman 字体的简体（单笔划绘制，没有衬线）。
该字体可以产生比 txt 字体看上去更为单薄的字符。
romand 这种字体与 romans 字体相似，但它是使用双笔划定义的。
该字体能产生更粗、颜色更深的字符，特别适用于在高分辨率的打印机（如激光打印机）上使用。
romanc 这种字体是 roman 字体的繁体（双笔划，有衬线）。
romant 这种字体是与 romanc 字体类似的三笔划的 roman 字体（三笔划，有衬线）。
italicc 这种字体是 italic 字体的繁体（双笔划，有衬线）。
italict 这种字体是三笔划的 italic 字体（三笔划，有衬线）。
scripts 这种字体是 script 字体的简体（单笔划）。
scriptc 这种字体是 script 字体的繁体（双笔划）。
greeks 这种字体是 Greek 字体的简体（单笔划，无衬线）。
greekc 这种字体是 Greek 字体的繁体（双笔划，有衬线）。
gothice 哥特式英文字体。
gothicg 哥特式德文字体。
gothici 哥特式意大利文字体。
syastro 天体学符号字体。
symap 地图学符号字体。
symath 数学符号字体。
symeteo 气象学符号字体。
Symusic 音乐符号字体。
常用的大字体(如图七所示) :hztxt 单笔划小仿宋体。
hzfs 单笔划大仿宋体。
china 双笔划宋体。
常用的中文大字体图例,详图七所示:3、效果:修改字体的特性，例如高度、宽度比例、倾斜角、倒置显示、反向或垂直对齐。
如图八所示:“垂直”：可使文字垂直显示。
只有在选定字体支持双向时“垂直”才可用。
TrueType 字体不能设置“垂直”选项。
“宽度比例”：设置字符宽度相对于“字符本身宽度”的比例。
“字符本身宽度”是字体文件在字符描述时已确定的宽度。
输入值如果小于 1.0将压缩字符宽度，输入值如果大于 1.0 则将扩大字符宽度。
“倾斜角”：设置文字的倾斜角，使文字倾斜。
输入值应在 -85 到 85 之间。
二、AutoCAD R14的文字输入：AutoCAD R14软件的文字输入主要有以下三个命令：text、dtext、mtext 。
1、“TEXT”命令用于创建单行文字。
如果上一个命令也为text，则在“对正(J)/样式(S)/<起点>”提示后，将跳过“高度”和“旋转角度”提示而直接显示“文字”输入提示。
文字将直接放在上一行文字的下方。
2、“DTEXT”命令可连续输入多行文字，而不需重复输入命令。
在每行输入一个字时,可方便的实现文字的竖排。
3、“MTEXT”命令使用“多行文字编辑器”编辑文字。
当拖动定点设备指定对角点时，将会显示一个矩形框来表示多行文字对象的位置和大小。
矩形内的箭头指明段落中文字的走向。
指定了第二个角点后， AutoCAD将显示“多行文字编辑器”对话框。
请注意：“多行文字编辑器”仅显示 Windows 能识别的字体，不能识别 AutoCAD 的 SHX 字体。
AutoCAD “多行文字编辑器”可在“工具/系统配置/文字编辑器、字典和字体文件名/文字编辑器应用程序”中定义。
AutoCAD默认的文字编辑器应用程序名为“Internal”，我们可定义第三方的文字编辑器进行多行文字编辑，如：WINDOWS系统的写字板、记事本、WORD等。
可在“多行文字编辑器”中直接调入已编辑好的文本文件。
注意：AutoCAD默认的“多行文字编辑器”调入的文件大小不得大于16K。
如果用第三方文字编辑器，可输入格式代码来产生特定的文字格式。
可为文字加下划线、上划线，并创建叠式文字（如分数）。
也可以修改颜色、字体和文字高度。
可改变文字字符间的空格或增加字符宽度。
要产生特定的文字格式，请使用下表中显示的格式代码。
格式代码用途...o 关闭和打开上划线L...l 关闭和打开下划线~ 插入一个连续空格\\ 插入一个反斜杠{...} 插入左大括号和右大括号Cvalue; 应用指定的颜色File name; 应用指定的字体文件Hvalue; 应用指定文字高度Hvaluex; 应用多行文字对象的特性S...^...; 堆叠或 ^ 符号后的文字Tvalue; 调整字符间的间距，从 .75 到 4 次Qangle; 改变倾斜角Wvalue; 改变宽度比例来调整文字的宽度A 设置对齐方式值，有效值：0、1、2（底部、中部、顶部）P 结束段落在换行的地方添加反斜杠（）或空格字符可实现换行。
可使用大括号对（{ }），在其中输入特定的文字格式定义文字，大括号最多可以嵌套八层。
如下例所示：请{H5F simhei.ttf 看清楚}此例子。
在 R14中可使用Unicode 字符编码输入。
Unicode 字体可包含 65,535 个字符，以及为不同语言设计的形。
Unicode 字体包含的字符要比系统中定义的还要多。
因此，使用不可能直接从键盘上输入的字符时，可以输入转义序列 U+nnnn，其中 nnnn 表示字符的 Unicode 十六进制值。
现在 AutoCAD 的所有 SHX 形字体都是 Unicode 字体。
例如：U+00B0 为度数符号 ( °)U+00B1 为公差符号 (±)U+2205 为直径符号 (?)4、利用“剪贴板”功能输入已编写好的全部或部分文本。
用文字编辑软件把需要调入的文件打开，选择需要的文本，按“复制”命令使文本内容进入“剪贴板”。
假如剪贴板中有文字，可以从AutoCAD “编辑”菜单中选择“粘贴”将剪贴板中的文字粘贴到 AutoCAD 中。
5、用“插入”菜单“OLE对象”功能插入文本文件。
把文本文件作为一个OLE对象整体插入及编辑。
三、AutoCAD R14图形中文字乱码的解决:当打开AutoCAD的图形文件时, AutoCAD自动根据图形中的文字样式定义，在AutoCAD 支持的文件搜索路径中查找字体文件，当没有找到所需要的字体文件时，AutoCAD将弹出一个对话框要求你选择一个代替的字体以正确显示。
如图九所示：当选择的字体不正确时，打开的图形中将有部分或全部文字显示为“？”，表示此文字在现在的文字定义下不能正确显示。
此时可使用菜单中的“修改/特性”命令，在“样式”框中选择合适的文字样式。
如图十所示：文字样式的设置可在AutoCAD R14菜单的“格式文字样式”下拉菜单命令中设置。
当有中文文字无法打开时，请先在“文字样式”命令中设置有中文大字体或有中文字体的文字样式格式。
请注意：对于文字串中的每一个字符，AutoCAD 都先搜索大字体文件。
如果从中未找到该字符，才搜索普通字体文件。
2、当用AutoCAD R14打开R12/R13的图形文件时，因为文字代码页的不同，图形中的中文文字可能出现乱码。
如图十一所示：此时请立即关闭此文件（不要保存），可使用“天正CAD软件”的“DWGCODE.EXE”程序来处理此类图形文件。
DWGCODE是专为AutoCADR14编写的代码页转换工具，其界面如图十二所示：“要转换的文件名”中可输入待转换的文件或目录。
“只转换以下的DWG/DXF文件”中请选择待转换的文件是用什么版本的AutoCAD绘制的。
“选择一个新的代码页”中请选择“ASCⅡ”。
“将转换后的文件拷贝到”中，当需要把转换的图形另外保存时，可输入一个新的文件目录。
现在你可以按“开始转换”按钮进行转换了。
在使用“代码页转换工具”时，请注意：同一个图形文件不得多次转换，否则可能使图形文件无法修复。
使用AutoCAD软件自带的附赠程序建立图形文件工作包：在正版的R14软件中增加有一个“附赠程序”下拉菜单，执行“工具/打包”命令，执行界面如图十三所示：可将你正在绘制的图形及需要的字体文件一起“打包”保存至统一目录下。
