网线中各线的功能与作用(8根线)

网线中各线的功能与作用(8根线)

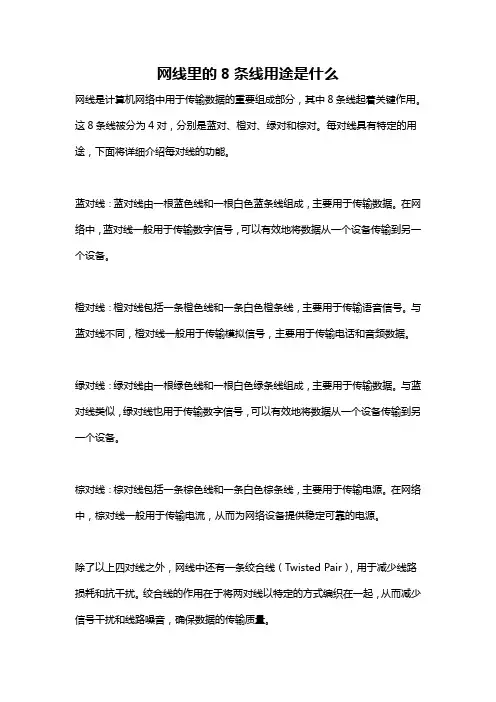

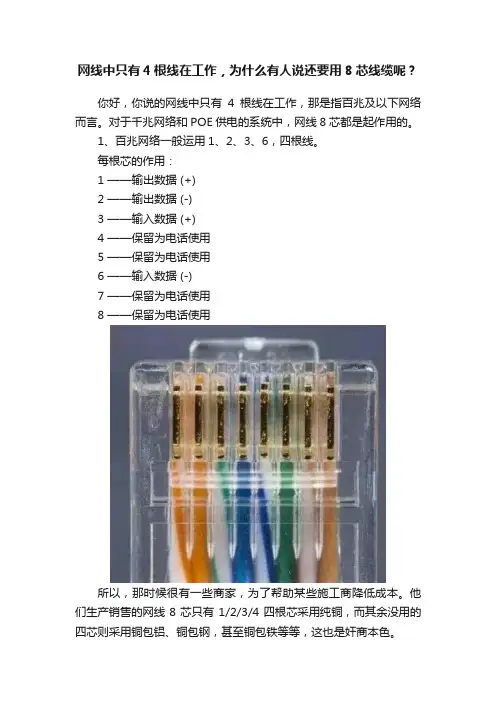

1000M网卡数据传输是双向的，需要使用四对线，即8根芯线。100M以下，一般使用1、2、3、6，四根线。按标准是橙色、绿色共四根线。其中1、3一组，2、6一组

网线有8根细线，这种网线称为：双绞线。外观看两两绞在一起，主要还是为了防止干扰。颜色也有不同：国标1.白橙、2.橙、3.白绿、4.兰、5.白兰、6.绿、7.白棕、8.棕，它们起的作用：接收、发送信号、电源、公共线等。

一根线的两头可以接成一样标准接法，同上述说法，此线称作对等线。还有一种叫交叉线，只要把1、3和2、6对调即可，接法不同，作用不同。

1.白橙、

2.橙、

3.白绿、

4.兰、

5.白兰、

6.绿、

7.白棕、

8.棕，是568b

用来经过交换机多台电脑相连.

1.白绿、

2.绿、

3.白橙、

4.兰、

5.白兰、

6.橙、

7.白棕、

8.棕，是568a

用于两只电脑相连

在整个网络布线中应用一种布线方式，但两端都有RJ-45 的网络联线无论是采用568A，还是568B，在网络中都是通用的。规定双工方式下本地的1、2两脚为信号发送端，3、6两脚为信号接收端，所以讲，这两对信号必须分别使用一对双绞线进行信号传输,因此用4根线就行了，8根线的制造是为更高网络传输所设计。100BASE-T4 RJ-45对双绞线的规定如下：

1、2用于发送，3、6用于接收，4、5，7、8是双向线。

1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。

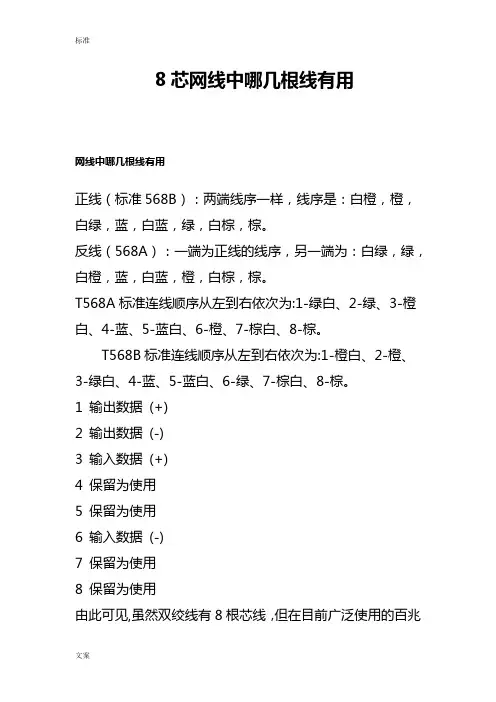

网线是四对双绞线, 网线做法按规则分为两种,568a和568b两种,两端都是568a或都是568b的叫做直连线 ;一端是568a另外一段是568b叫做交叉线颜色只是用来区分每对线 4对双绞线颜色为橙橙白兰兰白绿绿白棕棕白568a的做法橙白橙绿白兰兰白绿棕白棕 568b的做法绿白绿橙白兰兰白橙棕白棕关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。在打线时应使用如下的顺序：(TIA/EIA568B) 1->橙白 2->橙 3->绿白 4->蓝 5->蓝白 6->绿 7->棕白 8->棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT->Near-end-crosstalk) 所以应按照国际标准打线！RJ45接双绞线定义为： ( 10BaseT,100BaseTX ） 1 Rx+ 2 Rx- 3 Tx+ 6 Tx- 其余4,5,7,8都NA AMP双绞电缆内有8根电线，分为4对，每一对就是一对双绞线，依次为：（橙，白/橙）；（绿，白/绿）；（棕，白/棕）；（蓝，白/蓝）（“白/橙”指白线上有橙色的色点） 2、如果用于电脑与集线器（Hub）相连，请按下列顺序排线：橙；白/橙；绿；白/棕；棕；白/绿；蓝；白/蓝 3、如果用于两台电脑直接相连，（不经过集线器）则一端如下接：橙；白/橙；绿；白/棕；棕；白/绿；蓝；白/蓝另一端如下排线：绿；白/绿；橙；白/棕；棕；白/橙；蓝；白/蓝不管如何接线，最后完成后用RJ-45测线仪测试时，4个绿灯都应依次闪烁。

用于HUB到电脑时，按顺序接好即可。如果用于两台电脑直接相连，需将一边

的3、6接另一边的1、2，1、2接另一边的3、6。也就是将一端的发送接另一边的接收，接收接另一边的发送。
