四芯水晶头网线接法(8根只接4根即可通讯)

大家都知道，网线是我们上网最基本的硬件设施之一，也是最不起眼的设备。我们习惯于购买现成的即已经制作好的网线，很少关心网线到底是怎么做的，只知道网线必定由8根芯线构成，购买时看准8根芯线即可。难道实现数据传输一定要8根芯线?非也，其实4根芯线也能帮你完成数据的传输。

优点

1.制作简单、速度快。

2.只用4根芯线，制作时不容易混淆，从而避免可能压制出错导致水晶头损坏。

3.由于制作简单，可用于临时制作测试网络的跳线，对网管的帮助极大。

缺点

1.有时会出现传输不稳定的现象。

2.不适用于大型网络。

应用范围

与8芯网线相比，4芯网线虽然看起来并没有突出的优势，但是在特定场合下却显得非常有用。比如我们在制作测试用的跳线时，可以快速制作，从而节省时间;在制作短距离的网线时也经常用到它。值得注意的是，4芯网线只适用于目前广泛使用的百兆网络。

充电:工作原理

要搞清楚4芯网线的工作原理，我们需要先了解普通网线的工作原理。双绞线可以划分为:三类、四类、五类、超五类、六类、七类双绞线等类型。目前在一般局域网中常见的是五类、超五类或六类非屏蔽双绞线。

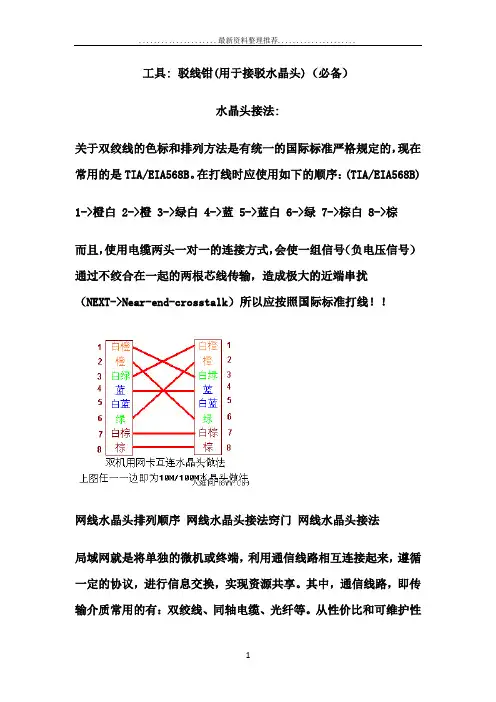

双绞线剥开后，里面有8根芯线，分别是:绿白、绿、橙白、橙、蓝、蓝白、棕白、棕，两两成对相互缠绕在一起，通常我们的网线都是使用全部8根芯线。双绞线的制作方式有两种国际标准，分别为EIA/TIA568A以及EIA/TIA568B。而双绞线的连接方法也主要有两种，分别为直通线缆、交叉线缆。简单地说，直通线缆就是水晶头两端都同时采用T568A或者T568B的接法;而交叉线缆则是水晶头一端采用T586A的标准制作，而另一端采用T568B标准制作，即A水晶头的1、2对应B水晶头的3、6，而A水晶头的3、6对应B水晶头的1、2。其他保持不变。

4根网线水晶头接法

4根网线水晶头接法(8根只接4根即可通讯)

T568A标准连线顺序从左到右依次为:1-绿白、2-绿、3-橙白、4-蓝、5-蓝白、6-橙、7-棕白、8-棕。T568B标准连线顺序从左到右依次为:1-橙白、2-橙、3-绿白、4-蓝、5-蓝白、6-绿、7-棕白、8-棕。

虽然双绞线有8根芯线，但在目前广泛使用的百兆网络中，实际上只用到了其中的4根，即第1、第2、第3、第6，它们分别起着收、发信号的作用。于是有了新奇的4芯网线的制作，也可以叫做1-3、2-6交叉接法，这种交叉网线的芯线排列规则是:网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一端的第6脚，其他脚一一对应即可，也就是在上面介绍的交叉线缆制作方法中把多余的4根线抛开不要。

上手:制作步骤

前文介绍了4芯网线的制作原理，下面我们就开始4芯网线的具体制作了。当然，我们需要准备好压线钳和水晶头等工具。

所需工具:双绞线、RJ-45水晶头、压线钳、网线测试仪

第一步:剥线

我们需要先把双绞线的灰色保护层剥掉，可以利用压线钳的剪线刀口将线头剪齐，再将线头放入剥线专用的刀口，稍微用力握紧压线钳慢慢旋转，让刀口划开双绞线的保护胶皮。然后把这一部分的保护胶皮去掉。

提示:压线钳挡位离剥线刀口的长度通常恰好为一个水晶头的长度，大约15mm，过长或过短都会影响到网线的质量。

第二步:排列顺序

我们需要把每对相互缠绕在一起的线缆逐一解开。解开后根据接线规则把几组线缆依次排列并理顺，排列的时候应该注意尽量避免线路的缠绕和重叠，还要把线缆尽量扯直。我们以T568B标准为例。

8P4C网线作业指导书

一、概述

8P4C网线是一种常用于电话路线和局域网连接的电缆。本作业指导书旨在提供一份详细的指导，匡助学员正确完成8P4C网线的制作。

二、材料准备

1. 8P4C插头：数量根据需要确定；

2. 网线：根据实际长度需求购买；

3. 剥线钳：用于剥开网线外皮；

4. 压线钳：用于压接网线与插头。

三、制作步骤

1. 准备工作：

a. 将网线用剥线钳剥去外皮约2-3厘米，露出内部的8根绞线；

b. 对露出的8根绞线进行划分，分为4对颜色相同的线。

2. 插头准备：

a. 将8P4C插头朝上放置，观察插头的底部，可以看到8个插孔，从左到右分别编号为1-8；

b. 将插头朝向自己，插孔朝上，左边为1号插孔，右边为8号插孔。

3. 线序安排：

a. 将剥开的网线挨次插入插头的相应插孔中，按照以下线序进行安排：

- 1号插孔：橙白线；

- 2号插孔：橙线；

- 3号插孔：绿白线；

- 4号插孔：蓝线；

- 5号插孔：蓝白线；

- 6号插孔：绿线；

- 7号插孔：棕白线；

- 8号插孔：棕线。

b. 注意确保每根线都插入到相应插孔的底部，确保连接坚固。

4. 压接插头：

a. 将插头和网线固定在压线钳的合适位置；

b. 用适当的力气，将压线钳的两臂合拢，将插头与网线压接在一起；

c. 检查压接是否坚固，确保每根线都与插头接触良好。

5. 检查和测试：

a. 检查每根线是否正确插入到相应插孔中，确保没有松动或者断开的线；

b. 使用测试仪或者连接网线的设备进行测试，确保网线连接正常。

四、注意事项

1. 制作网线时，要保持操作台面整洁，避免灰尘和杂物进入插头或者网线；

网线4线接法

双绞网络线接法详解

一直以来很多人（包括作者）都认为10 Base-T 10M网络使用了网线中8条信号线之4条，而100 Base-T 100M则使用了全部8条信号线（要不怎么那么快呢？）。可是作者前不久在使用一条按所谓10M直连接法（1与3、2与6交换，其余四线接外壳屏蔽）接出的网线时，意外地发现网络正以100M高速传输，百思不得其解，于是上网查阅了大量资料，加上好几台机实验验证，终于发现了事实真相，那就是，100M的双绞线与10M的标准接法完全是一样！可惜国内站点的看法（代表大多数人的看法）基本与作者老观点一致，或者是虽有提及，但也是讲得语焉不详，没有深究，所以笔者认为有撰写本文之必要。

双绞线接头(RJ45)针脚号码定义

10M双绞线接头的标准接法

线材要求CAT-3(3类线).

100M双绞线接头的标准接法

线材要求CAT-5(5类线)，接头接法与10M完全兼容。

1000M双绞线接头的标准接法

线材要求CAT-5e(5类增强线，俗称超五类)，接头接法与10M/100M完全兼容。1000 Base-T双向地使用了RJ45接头中全部信号线。线材用5类线虽然也能工作，但是推荐使用5类增强线。

各类双绞线的标准接法总结

综合上述10M、100M、1000M各种标准，可以发现尽管各标准对线对功能定义稍有不同，但是最终接头的接法都是同一的，如下图所示：

双绞线的标准接法的由来

如图三所示，双绞线的标准接法不是随便硬性规定出来的，而是为了尽量保持线缆接头之布局的对称性而作出，这样一来除了就可以使接头内线缆互相的干扰相互抵消而降到最低，同时也使外界干扰的差分信号值尽量能相等以便抗干扰电路作相减运算来消除之。

4芯或8芯网线接法

网线连接的方法网线连接的方法其实我们用的网线标准接法是568B 白橙- 橙 -白绿 -蓝- 白蓝- 绿 -白棕- 棕其实真正通信的只有四芯，1- 2 -3 -6 只要你把白橙 - 橙 - 白绿 -绿四组芯线插入相应的线槽中，并可通信，但这最大通信在10M 我们生活中100M 根本就达不到，一网线接四个水晶头的做法，是很可行的。。。 [1236] [3621] 网线做法如果只有一根网线，但想两台机子同时上网，不增加外设，做网线时45水晶头连接方法水晶头金属面对自己，从左到右为1－8 （白橙、橙，白绿、蓝，白蓝、绿，白棕、棕）网线的接法一、PC连HUB （电脑连接上网设备） A端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。 B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。二、PC连PC （电脑连接电脑） A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕； B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。三、HUB连HUB （上网设备连接上网设备） A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕； B端：（568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。千兆5类或超5类（包括6类线）双绞线的形式与百兆网线的形式相同，也分为直通和交*两种。直通网线与我们平时所使用的没有什么区别，都是一一对应的。但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交*网线的制作与百兆不同，制作方法如下： 1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5。例如: 一端为：白橙、橙，白绿、蓝，白蓝、绿，白棕、棕；另一端：白绿、绿，白橙、白棕、棕，橙，蓝，白蓝； T568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕 T568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕直连线：两端都做成T568B或T568A。用于不同设备相连（如网卡到交换机）。交*线：一端做成T568B一端做成T568A。用于同种设备相连（如网卡到网卡）。 10M的网卡中只有四根弹片，8根线中另四根不起作用所以要求低，两边是同一顺序就行，但最好按规范做；100M的网卡中有8根弹片，四根用于数据传输，另四根用于防串扰，严格按照规范做线能减少网络故障。 100M使用四对线要求12,36,45,78必须双绞交*线的制作（用于HUB没有线连口、两台电脑直连） 10M 1 2 3 4

4根网线水晶头接法

大家都知道，网线是我们上网最基本的硬件设施之一，也是最不起眼的设备。我们习惯于购买现成的即已经制作好的网线，很少关心网线到底是怎么做的，只知道网线必定由8根芯线构成，购买时看准8根芯线即可。难道实现数据传输一定要8根芯线?非也，其实4根芯线也能帮你完成数据的传输。

优点

1.制作简单、速度快。

2.只用4根芯线，制作时不容易混淆，从而避免可能压制出错导致水晶头损坏。

3.由于制作简单，可用于临时制作测试网络的跳线，对网管的帮助极大。

缺点

1.有时会出现传输不稳定的现象。

2.不适用于大型网络。

应用范围

与8芯网线相比，4芯网线虽然看起来并没有突出的优势，但是在特定场合下却显得非常有用。比如我们在制作测试用的跳线时，可以快速制作，从而节省时间;在制作短距离的网线时也经常用到它。值得注意的是，4芯网线只适用于目前广泛使用的百兆网络。

充电:工作原理

要搞清楚4芯网线的工作原理，我们需要先了解普通网线的工作原理。双绞线可以划分为:三类、四类、五类、超五类、六类、七类双绞线等类型。目前在一般局域网中常见的是五类、超五类或六类非屏蔽双绞线。

双绞线剥开后，里面有8根芯线，分别是:绿白、绿、橙白、橙、蓝、蓝白、棕白、棕，两两成对相互缠绕在一起，通常我们的网线都是使用全部8根芯线。双绞线的制作方式有两种国际标准，分别为EIA/TIA568A以及EIA/TIA568B。而双绞线的连接方法也主要有两种，分别为直通线缆、交叉线缆。简单地说，直通线缆就是水晶头两端都同时采用T568A或者T568B的接法;而交叉线缆则是水晶头一端采用T586A的标准制作，而另一端采用T568B标准制作，即A水晶头的1、2对应B水晶头的3、6，而A水晶头的3、6对应B水晶头的1、2。其他保持不变。

4芯网线跟8芯网线

网线有两种做法，一种是交叉线，一种是平行线

交叉线的做法是：一头采用568A标准，一头采用568B标准

平行线的做法是：两头同为568A标准或568B标准，（一般用到的都是568B 平行线的做法）

568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕

568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕

其实你可以注意下，两种做法的差别就是橙色和绿色对换而已。

如果连接的双方地位不对等的，则使用平行线，例如电脑连接到路由器或交换机如果连接的两台设备是对等的，则使用交叉线，例如电脑连接到电脑

百兆网络你可以13 26

橙白橙绿白绿2组

水晶头做法 4根那边的第1根橙白第 2根橙第 3根绿白第6根绿.

4芯或8芯网线接法

网线连接的方法网线连接的方法其实我们用的网线标准接法是568B 白橙- 橙 -白绿 -蓝- 白蓝- 绿 -白棕- 棕其实真正通信的只有四芯，1- 2 -3 -6 只要你把白橙 - 橙 - 白绿 -绿四组芯线插入相应的线槽中，并可通信，但这最大通信在10M 我们生活中100M 根本就达不到，一网线接四个水晶头的做法，是很可行的。。。 [1236] [3621] 网线做法如果只有一根网线，但想两台机子同时上网，不增加外设，做网线时45水晶头连接方法水晶头金属面对自己，从左到右为1－8 （白橙、橙，白绿、蓝，白蓝、绿，白棕、棕）网线的接法一、PC连HUB （电脑连接上网设备） A端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。 B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。二、PC连PC （电脑连接电脑） A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕； B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。三、HUB连HUB （上网设备连接上网设备） A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕； B端：（568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。千兆5类或超5类（包括6类线）双绞线的形式与百兆网线的形式相同，也分为直通和交*两种。直通网线与我们平时所使用的没有什么区别，都是一一对应的。但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交*网线的制作与百兆不同，制作方法如下： 1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5。例如: 一端为：白橙、橙，白绿、蓝，白蓝、绿，白棕、棕；另一端：白绿、绿，白橙、白棕、棕，橙，蓝，白蓝； T568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕 T568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕直连线：两端都做成T568B或T568A。用于不同设备相连（如网卡到交换机）。交*线：一端做成T568B一端做成T568A。用于同种设备相连（如网卡到网卡）。 10M的网卡中只有四根弹片，8根线中另四根不起作用所以要求低，两边是同一顺序就行，但最好按规范做；100M的网卡中有8根弹片，四根用于数据传输，另四根用于防串扰，严格按照规范做线能减少网络故障。 100M使用四对线要求12,36,45,78必须双绞交*线的制作（用于HUB没有线连口、两台电脑直连） 10M 1 2 3 4 5 6 7 8 3 6 1 4 5 2 7 8 100M

4根网线水晶头接法（8根只接4根即可通讯）

4根⽹线⽔晶头接法（8根只接4根即可通讯）

⼤家都知道，⽹线是我们上⽹最基本的硬件设施之⼀，也是最不起眼的设备。我们习惯于购买现成的即已经制作好的⽹线，很少关⼼⽹线到底是怎么做的，只知道⽹线必定由8根芯线构成，购买时看准8根芯线即可。难道实现数据传输⼀定要8根芯线?⾮也，其实4根芯线也能帮你完成数据的传输。

优点

1.制作简单、速度快。

2.只⽤4根芯线，制作时不容易混淆，从⽽避免可能压制出错导致⽔晶头损坏。

3.由于制作简单，可⽤于临时制作测试⽹络的跳线，对⽹管的帮助极⼤。

缺点

1.有时会出现传输不稳定的现象。

2.不适⽤于⼤型⽹络。

应⽤范围

与8芯⽹线相⽐，4芯⽹线虽然看起来并没有突出的优势，但是在特定场合下却显得⾮常有⽤。⽐如我们在制作测试⽤的跳线时，可以快速制作，从⽽节省时间;在制作短距离的⽹线时也经常⽤到它。值得注意的是，4芯⽹线只适⽤于⽬前⼴泛使⽤的百兆⽹络。

充电:⼯作原理

要搞清楚4芯⽹线的⼯作原理，我们需要先了解普通⽹线的⼯作原理。双绞线可以划分为:三类、四类、五类、超五类、六类、七类双绞线等类型。⽬前在⼀般局域⽹中常见的是五类、超五类或六类⾮屏蔽双绞线。

双绞线剥开后，⾥⾯有8根芯线，分别是:绿⽩、绿、橙⽩、橙、蓝、蓝⽩、棕⽩、棕，两两成对相互缠绕在⼀起，通常我们的⽹线都是使⽤全部8根芯线。双绞线的制作⽅式有两种国际标准，分别为EIA/TIA568A以及EIA/TIA568B。⽽双绞线的连接⽅法也主要有两种，分别为直通线缆、交叉线缆。简单地说，直通线缆就是⽔晶头两端都同时采⽤T568A或者T568B的接法;⽽交叉线缆则是⽔晶头⼀端采⽤T586A的标准制作，⽽另⼀端采⽤T568B标准制作，即A⽔晶头的1、2对应B⽔晶头的3、6，⽽A⽔晶头的3、6对应B⽔晶头的1、2。其他保持不变。

4芯网线的制作

4芯网线制作法

应用范围

与8芯网线相比，4芯网线虽然看起来并没有突出的优势，但是在特定场合下却显得非常有用。比如我们在制作测试用的跳线时，可以快速制作，从而节省时间;在制作短距离的网线时也经常用到它。值得注意的是，4芯网线只适用于目前广泛使用的百兆网络。

充电:工作原理

要搞清楚4芯网线的工作原理，我们需要先了解普通网线的工作原理。双绞线可以划分为:三类、四类、五类、超五类、六类、七类双绞线等类型。目前在一般局域网中常见的是五类、超五类或六类非屏蔽双绞线。

双绞线剥开后，里面有8根芯线，分别是:绿白、绿、橙白、橙、蓝、蓝白、棕白、棕，两两成对相互缠绕在一起，通常我们的网线都是使用全部8根芯线。双绞线的制作方式有两种国际标准，分别为EIA/TIA568A以及EIA/TIA568B。而双绞线的连接方法也主要有两种，分别为直通线缆、交叉线缆。简单地说，直通线缆就是水晶头两端都同时采用T568A或者T568B的接法;而交叉线缆则是水晶头一端采用T586A的标准制作，而另一端采用T568B标准制作，即A水晶头的1、2对应B水晶头的3、6，而A水晶头的3、6对应B水晶头的1、2。其他保持不变。

T568A标准连线顺序从左到右依次为:1-绿白、2-绿、3-橙白、4-蓝、5-蓝白、6-橙、7-棕白、8-棕。

T568B标准连线顺序从左到右依次为:1-橙白、2-橙、3-绿白、4-蓝、5-蓝白、6-绿、7-棕白、8-棕。

虽然双绞线有8根芯线，但在目前广泛使用的百兆网络中，实际上只用到了其中的4根，即第1、第2、第3、第6，它们分别起着收、发信号的作用。于是有了新奇的4芯网线的制作，也可以叫做1-3、2-6交叉接法，这种交叉网线的芯线排列规则是:网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一端的第6脚，其他脚一一对应即可，也就是在上面介绍的交叉线缆制作方法中把多余的4根线抛开不要。

八根网线中只有四根做网络通信

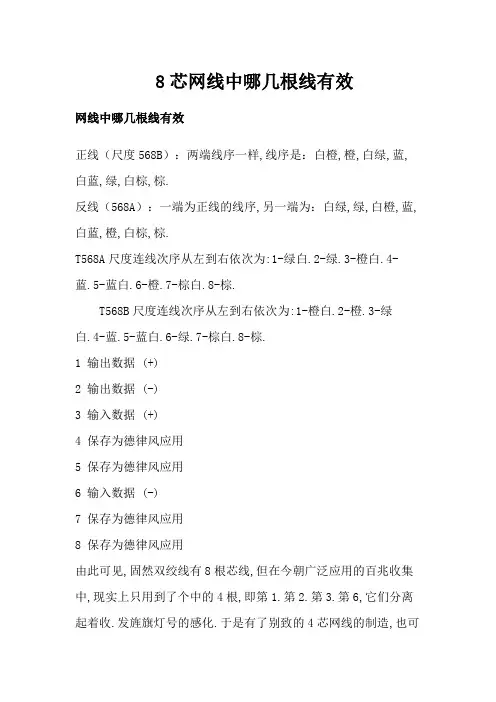

八根网线中只有四根做网络通信，其余四根保留电话用！

正线（标准568B）:两端线序一样，线序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

反线（568A）：一端为正线的线序，另一端为：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。

T568A标准连线顺序从左到右依次为：1-绿白、2-绿、3-橙白、4-蓝、5-蓝白、

6-橙、7-棕白、8-棕。

T568B标准连线顺序从左到右依次为：1-橙白、2-橙、3-绿白、4-蓝、5-蓝

白、6-绿、7-棕白、8-棕。

1输出数据（+）

2输出数据（-）

3输入数据（+）

4保留为电话使用

5保留为电话使用

6输入数据（-）

7保留为电话使用

8保留为电话使用

由此可见，虽然双绞线有8根芯线，但在目前广泛使用的百兆网络中，实际上只

用到了其中的4根，即第1、第2、第3、第6，它们分别起着收、发信号的作

用。于是有了新奇的4芯网线的制作，也可以叫做1-3、2-6交叉接法，这种交叉网

线的芯线排列规则是：网线一端的第1脚连另一端的第3脚，网线一端的第

2脚连另一端的第6脚，其他脚一一对应即可，也就是在上面介绍的交叉线缆制作方法中把多余的4根线抛开不要。

双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP和非屏蔽双绞线（UTP 。

双绞线由8根不同颜色的线分成4对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。在EIA/TIA —568标准中，将双绞线按电气特性区分为：

三类、四类、五类线。网络中最常用的是三类线和五类线，目前已有六类以上的。

做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。相应地RJ45插头座也区分为三类或五类电气特性。RJ45水晶头由金属片和塑料构成，制作网线所需要的RJ 一45水晶接头前端有8个凹僧，简称“ SE'（Position，位置）。

8芯网线水晶头接法,4芯网线水晶头接法

8芯网线水晶头接法，4芯网线水晶头接法

网线有两种做法，一种是交叉线，一种是平行线（网线RJ45做法、电话线RJ11）

交叉线的做法是：一头采用568A标准，一头采用568B标准

平行线的做法是：两头同为568A标准或568B标准，（一般用到的都是568B平行线的做法）

568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕

你可以注意下，两种做法的差别就是橙色和绿色对换而已。如果连接的双方地位不对等的，则使用平行线，例如电脑连接到路由器或交换机

如果连接的两台设备是对等的，则使用交叉线，例如电脑连接到电脑

注意：我实际测试过，在XP WIN7 系统中，在距离10米内，568A、568B、平行线不论交换机、电脑对连都可以用。在100M的网络中，实际只有4根线，在1000M的网络中才用上8根线

4芯线接法：把水晶头从左到右1、2、3、6接上就行了，如下图

家里网线一端（八芯网线）做成了两个四芯的网线分别连着两台电脑？？

你要是用一根网线当两根使是没问题的，如下图所示将网线两端都这么做就OK了，一端的两个水晶头分别接你得两台电脑，另一端的两个接头分别接交换机或者是你路由器的内网接口就OK了

<>

100M/1000M网线打法568A/568B

5类线(100M)的制作：

a: 绿白（3）、绿（6）、橙白（1）、蓝（4）、蓝白（5）、橙（2）、棕白（7）、棕（8）

b：橙白（1）、橙（2）、绿白（3）、蓝（4）、蓝白（5）、绿（6）、棕白（7）、棕（8）

常见普通线为：b－b 常见对拷线：a－b（1-3、2-6交叉）

四芯水晶头做法及普通网线制作(图)

四芯水晶头做法及普通网线制作（图）

其实我们用的网线标准接法是568B 白橙- 橙 -白绿 -蓝- 白蓝- 绿 -白棕- 棕其实真正通信的只有四芯，1- 2 -3 -6 只要你把白橙 - 橙 - 白绿 -绿

四组芯线插入相应的线槽中，并可通信，但这最大通信在10M 我们生活中100M 根本就达不到，一网线接四个水晶头的做法，是很可行的。。。[1236]

[3621]

网线做法

如果只有一根网线，但想两台机子同时上网，不增加外设，做网线时45水晶头

连接方法

网线的做法(1)

网线的做法：

本文以T68B线序为例。

首先：网线由8根线组成，8根线分成4个绕组（两根线螺旋相绕），每个绕组有一个主色（纯色）线和一个花色线（主色和付色混合）组成。网线的主色是蓝橙绿棕，付色是白色。所以四个绕组是蓝和蓝白；橙和橙白；绿和绿白；棕和棕白。见下图：

普通的网线仅使用其中的四根线，橙色绕组和绿色绕组，插入rj45插头的线序是左起：

其中1，2是网线的发，3，6是网线的收。

制作过程：

1.截取所需长度的网线

2.对网线的一头进行剥线

3.剪掉多余的白线

这根线是方便拨开网线包皮用的，留着显得凌乱。

4.四个绕组拨成十字状（方便排线）

这样可用固定各绕组的位置，方便排线

5.捋直后进行排线

6.剪掉多余的线进行压制

不要留的太长，否则压制时，压紧装置压不到塑料皮上，网线容易晃动，造成隐患。

压实

7.同样上述2-6流程做另一端

8.完成后进行网线测试

可用测线仪或者接交换机和终端进行测试9.测试完成，完成制作

标准RJ45水晶头接法与4芯网线接法

2008-07-04 17:30

局域网就是将单独的微机或终端，利用网络相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。网线常用的有：双绞线、同轴电缆、光纤等。双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（UTP -

Unshielded Twisted pair）作为布线的传输介质来组网。

UTP网线由一定长度的双绞线和RJ45水晶头组成。

双绞线由8很不同颜色的线分成4对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。在EIA／TIA－568标准中，将双绞线按电气特性区分为：

三类、四类、五类线。网络中最常用的是三类线和五类线，目前已有六类以上的。

做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。相应地RJ45插头座也区分为三类或五类电气特性。RJ45水晶头由金属片和塑料构成，制作网线所需要的RJ一45水晶接头前端有8个凹僧，简称“SE”（Position，位置）。

凹槽内的金属触点共有8个，简称“8C”（Contact，触点），因此业界对此有“8P8C”的别称。特别需要注意的是RJ45水晶头引脚序号，当金属片面对我们的时候从左至右引脚序号是1～8，序号对于网络连线菲常重要，不能搞错。

双绞线的最大传输距离为100m。如果要加大传输距离，在两段双绞线之间可安装中继器，最多可安装4个中继器。如安装4个中继器连接5个网段，则最大传输距离可达500m。

8P4C网线作业指导书

一、概述

8P4C网线是一种常用于电话线路和局域网连接的电缆，具有8个插座和4个金属接触点。本作业指导书旨在提供详细的步骤和要求，以帮助您正确地完成

8P4C网线的制作和安装。

二、材料准备

1. 8P4C插头：确保插头质量良好，接触点光洁，无损坏。

2. 网线：选择合适的网线，确保其质量稳定，无损坏。

3. 剥线钳：用于剥去网线外皮和内部绝缘层。

4. 压线钳：用于将插头压接到网线上。

5. 测试仪器：用于测试网线连接的质量和稳定性。

三、制作步骤

1. 使用剥线钳剥去网线两端约2-3厘米的外皮，露出内部的绝缘层。

2. 使用剥线钳轻轻剥去绝缘层，露出8根颜色不同的线芯。

3. 根据网线接线标准，将8根线芯按照正确的顺序排列。常见的接线顺序为：白橙色、橙色、白绿色、蓝色、白蓝色、绿色、白棕色、棕色。

4. 使用剥线钳修整每根线芯的长度，确保它们在插头内部能够紧密连接。

5. 将线芯按照正确的顺序插入8P4C插头的插座中，确保每根线芯都能够完全插入插座。

6. 使用压线钳将插头固定在网线上，确保每根线芯与插头的金属接触点紧密连接。

7. 重复以上步骤，制作另一端的8P4C网线。

四、测试与安装

1. 使用测试仪器对制作好的8P4C网线进行测试，确保连接质量稳定。测试包括连通性测试和传输速率测试。

2. 将一端的8P4C插头插入设备的相应接口，将另一端的8P4C插头插入网络设备的相应接口。

3. 确保插头插入接口时，听到插头锁定的声音，表示插头已正确安装。

4. 检查网线是否被压扁或折断，确保网线没有被压在重物下或过度弯曲。
