网线8根线接法现用图解

工具：驳线钳（用于接驳水晶头）（必备）

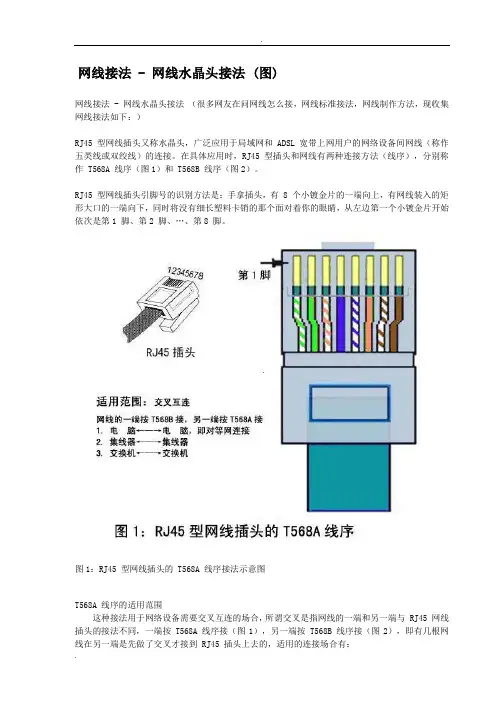

水晶头接法：

关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是

TIA/EIA568B。在打线时应使用如下的顺序：（TIA/EIA568B）

1-＞橙白2-＞橙3-＞绿白4-＞蓝5-＞蓝白6-＞绿7-＞棕白8-＞棕

而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞

合在一起的两根芯线传输，造成极大的近端串扰（NEXT-＞Near-end-crosstalk

）

所以应按照国际标准打线！！

双机用网卡互连水晶头做法

匕图任_ 一边即为询小赠#制嚇

网线水晶头排列顺序网线水晶头接法窍门网线水晶头接法

局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议,

进行信息交换，实现资源共享。其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线

（UTP — Un shieldedTwistedPair）作为布线的传输介质来组网。

网线由一定距离长的双绞线与 RJ45头组成。双绞线由8根不同颜色的线分成4 对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。在EIA/TIA-568A 标准中，将双绞线按电气特性区分有：三类、四类、五类线。网络中最常用的是三类线和五类线，目前已有六类以上线。

第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合

IEEE802.310Base-T的标准。第五类双绞线目前占有最大的LAN市场，最高速

率可达100Mbps，符合IEEE802.3100Base-T的标准。做好的网线要将 RJ45 水晶头接入网卡或HUB等网络设备的RJ45插座内。相应地RJ45插头座也区分为三类或五类电气特性。RJ45水晶头由金属片和塑料构成，特别需要注意的是引脚序号，当金属片面对我们的时候从左至右引脚序号是1-8,这序号做网络联线时

非常重要，不能搞错。双绞线的最大传输距离为100米。

EIA/TIA的布线标准中规定了两种双绞线的线序 568A与568B。

标准568A :橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕 --8 ；标准568B :绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6，棕白--7，棕 --8 o 在整个网络布线中应用一种布线方式，但两端都有RJ-45plug的网络联线无论

是采用端接方式A，还是端接方式B，在网络中都是通用的。双绞线的顺序与 RJ45头的引脚序号--对应。10M以太网的网线使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4 , 5，7，8编号的芯线传递数据。为何现在都采用4对（8芯线）的双绞线

呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的接线要求。例如，我们可同时用其中一对绞线来实现语音通讯。

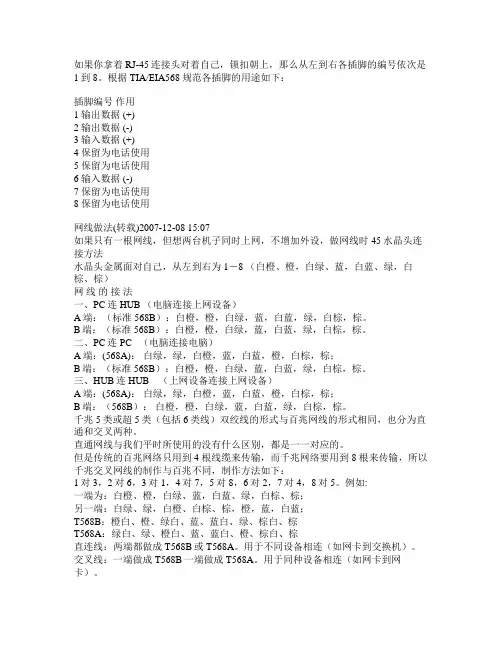

100BASE-T4RJ-45 对双绞线的规定如下：

1、2用于发送，3、6用于接收，4、5，7、8是双向线。

1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。

下面介绍几种应用环境下双绞线的制作方法。

MDI表示此口是级连口，而 MDI-X时表示此口是普通口。

1） PC等网络设备连接到HUB时，用的网线为直通线，双绞线的两头连线要一一对应，此时，HUB为MDI-X 口，PC为MDI 口。10Mbps网线只要双绞线两端对应即可，不必考虑不同颜色的线的排序，而如果使用 100M速率相连的话，则必须严格按照EIA/TIA568A 或568B布线标准制作。

2）在进行间HUB级连时，应把级连口控制开关放在 MDI （ Uplink ）上，同时用直通线相连。如果HUB没有专用级连口，或者无法使用级连口，必须使用MDI-X 口级连，这时，我们可用交叉线来达到目的，这里的交叉线，即是在做网线时，

用一端RJ-45plug 的1脚接到另一端 RJ-45plug 的3脚；再用一端RJ-45plug

的2脚接到另一端RJ-45plug的6脚。可按如下色谱制作：

A端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；

B端：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕。

同时，我们也应该知道，级连 HUB间的网线长度不应超过100米,HUB的级连不应超过4级。因交叉线较少用到，故应做特别标记，以免日后误作直通线用，造成线路故障。另外交叉网线也可用在两台微机直连。

最后须对线路进行通断测试，用RJ-45测线仪测试时，4个绿灯都应依次闪烁。

软件调试最常用的办法，就是用 Windows95、Windows98 自带的Ping命令。

如果工作站得到服务器的响应则表明线路正常和网络协议安装正常，而这是网络应用软件能正常工作的基础。

RJ-45连接器＜8线UTP"

RJ45连接器的TIAZEIA话68B标准卜虹鑒侖咲-hl

网线水晶头排列顺序网线水晶头接法窍门网线水晶头接法

双绞网络线接法详解

一直以来很多人（包括作者）都认为 10Base-T10M 网络使用了网线中8条信号线之4条，而100Base-T100M 则使用了全部8条信号线（要不怎么那么快呢？）。可是作者前不久在使用一条按所谓10M直连接法（1与3、2与6交

换，其余四线接外壳屏蔽）接出的网线时，意外地发现网络正以100M高速传输，百思不得其解，于是上网查阅了大量资料，加上好几台机实验验证，终于发现了事实真相，那就是，100M的双绞线与10M的标准接法完全是一样！可惜国内站点的看法（代表大多数人的看法）基本与作者老观点一致，或者是虽有提及，但也是讲得语焉不详，没有深究，所以笔者认为有撰写本文之必要。

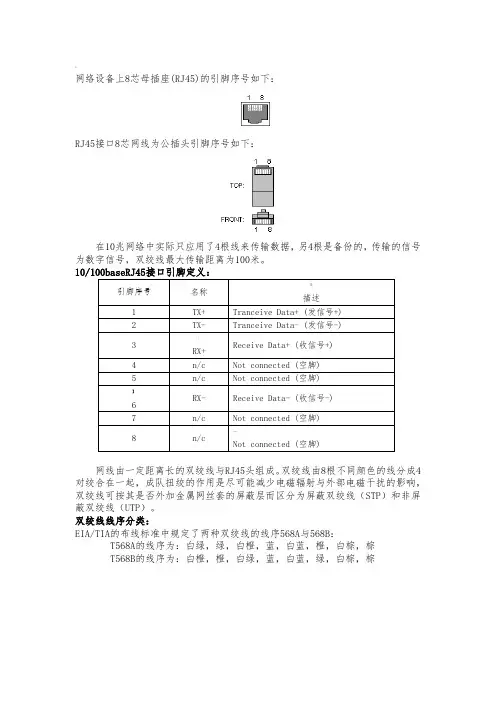

双绞线接头（RJ45）针脚号码定义

_____

"1 6蜒藐之水晶接头丄

（图一”Hixsky

网线水晶头排列顺序网线水晶头接法窍门网线水晶头接法

10M双绞线接头的标准接法
