网线水晶头接法序(图文详解)

网线水晶头接法序(图文详解)————————————————————————————————作者：————————————————————————————————日期：2网线水晶头接法和线序（图文详解）网线制作是搞网络的人的必修课，也是最为基础的实战项目。

网线制作方法有很多，我们在此简单的制作一下现在出现最多的RJ45通用8针网线制作方法。

我们使用网线钳的剥皮功能剥掉网线的外皮，会看到彩色与白色互相缠绕的八根金属线。

橙、绿、蓝、棕四个色系，与他们相互缠绕的分别是白橙、白绿、白蓝、白棕，有的稍微有点橙色，有的只是白色，如果是纯色，千万要注意，不要将四个白色搞混了。

我们分别将他们的缠绕去掉，注意摆放的顺序是：橙绿蓝棕，白在前，蓝绿互换。

也就是说最终的结果是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕(适合电脑与路由器、拨号猫、交换机)。

摆好位置之后将网线摆平捋直，使用切线刀将其切齐，切线刀通常的网线钳都有，一定要确保切的整齐，然后平放入水晶头，使劲儿往前顶，当从水晶头的前放都看到线整齐的排列之后，使用网线钳子的水晶头压制模块将其挤压。

这种网线制作的顺序是通用的B类网线制作方法。

如果是A类网线制作顺序是橙绿互换，变成：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕直连线是网线两端的水晶头都是A或者B，如果是交叉线则一头是A一头是B。

直连线(适合电脑与路由器、拨号猫、交换机)两头都是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕交叉连接一头568A一头568B （适用于电脑与电脑）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕我们常见的以下情况需要直连线，如：计算机和交换机互连，交换机与路由器互连。

如果是计算机和计算互连则需要交叉线。

当然了，这些网线制作方法也都不一定每个人都在使用。

因为很多网络设计者通常并没有严格遵守这个规则，不过如果不遵守这个规则，网线的抗干扰性能和抗衰减性能就很差。

网线水晶头的接法要点

• 2、剥除外包皮即可见到双绞线的 4 对 8 条
芯线，并且可以看到每对的颜色都不同。先把 4 对芯线一字并排排列，然后再把每对芯线分开，并按从左到右：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕的顺序排列(这种排列称为 568B 排序)。然后用网线钳垂直于芯线排列方向剪齐。
3、左手水平握住水晶头，然后把剪齐、并列排列的 8 条芯线对准水晶头开口并排插入水晶头中，注意一定要使各条芯线都插到水晶头的底部，不能弯曲。
•
网线水晶头接法主要有两种，一种是平行线接法，另一种是交叉线接法。
必备工具：压线钳，水晶头，网线，网线测试仪
一、平行线接法
• 1、用双绞线网线钳把五类双绞线的一端剪
齐(最好先剪一段符合布线长度要求的网线)，然后把剪齐的一端插入到网线钳用于剥线的缺口中。注意网线不能弯，直插进去，直到顶住网线钳后面的挡位，稍微握紧压线钳慢慢旋转一圈。
• 交叉线接法和直通线接法的基本步骤是一
样的，不同的就是芯线的排列规则了，并且两个头的排列规则也不一样。主要有两种排序：568A标准和568B标准(绿橙换位)。即： • 568A 标准：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕 • 568B 标准：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕
• 交叉线接法即一端是568A标准，另一端是
这序号做网络联线时非常重要,不能搞错。双绞线的最大传输距离为100米。标准568A：绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6，棕白--7，棕—8 ；标准568B：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕—8 。 1、2用于发送，3、6用于接收，4、5，7、8是双向线。 1、2线必须是双绞，3、6双绞，4、5双绞，7、8 双绞。

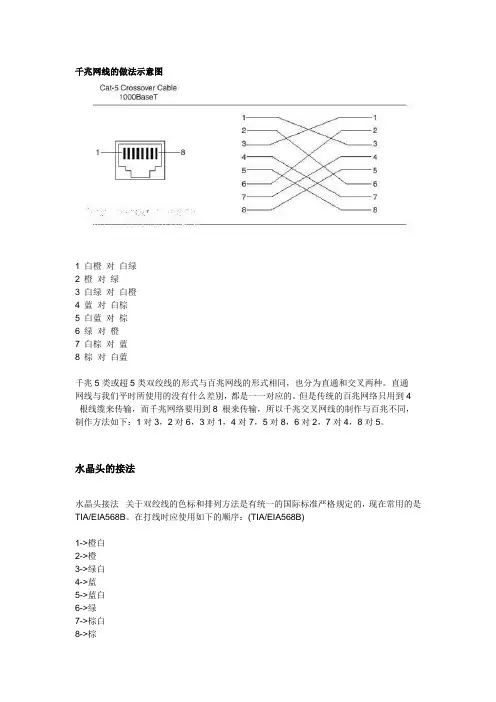

水晶头的接法+千兆网线的做法示意图

千兆网线的做法示意图1 白橙对白绿2 橙对绿3 白绿对白橙4 蓝对白棕5 白蓝对棕6 绿对橙7 白棕对蓝8 棕对白蓝千兆5类或超5类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。

直通网线与我们平时所使用的没有什么差别，都是一一对应的。

但是传统的百兆网络只用到4根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5。

水晶头的接法水晶头接法关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。

在打线时应使用如下的顺序：(TIA/EIA568B)1->橙白2->橙3->绿白4->蓝5->蓝白6->绿7->棕白8->棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT-> Near-end-crosstalk）所以应按照国际标准打线！网线的做法驳线钳(用于接驳)（必备）接法:关于的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。

在打线时应使用如下的顺序：(TIA/EIA568B)1->橙白2->橙-3->绿白4->蓝?牐牐牐?5->蓝白?牐牐牐?6->绿7->棕白8->棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT-> Near-end-crosstalk）所以应按照国际标准打线！局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。

其中，通信线路，即传输介质常用的有：、同轴电缆、光纤等。

从性价比和可维护性出发，大多数局域网使用非屏蔽(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。

图文详解网线水晶头接法和线序

图文详解网线水晶头接法和线序1、568B标准摆放的顺序是：橙绿蓝棕，白在前，蓝绿（两线）互换。

2、568A标准摆放的顺序是：橙绿蓝棕，橙绿两系先互换为绿橙蓝棕，白在前，蓝橙两线再互换。

[共同点：蓝棕（两色系）均在后，白在前，4、6交替。

]3、为了保持最佳的兼容性，普遍采用EIA／TIA568B标准来制作网线。

图文详解网线水晶头接法和线序网线制作是搞网络的人的必修课，也是最为基础的实战项目。

网线制作方法有很多，我们在此简单的制作一下现在出现最多的RJ45通用8针网线制作方法。

我们使用网线钳的剥皮功能剥掉网线的外皮，会看到彩色与白色互相缠绕的八根金属线。

橙、绿、蓝、棕四个色系，与他们相互缠绕的分别是橙白、绿白、蓝白、棕白，有的稍微有点橙色，有的只是白色，如果是纯色，千万要注意，不要将四个白色搞混了。

我们分别将他们的缠绕去掉，注意摆放的顺序是：橙绿蓝棕，白在前，蓝绿互换。

也就是说最终的结果是：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕(适合电脑与路由器、拨号猫、交换机)。

这种网线制作的顺序是通用的B类网线制作方法。

如果是A类网线制作顺序是橙绿互换，变成：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。

直连线是网线两端的水晶头都是A或者B，如果是交叉线则一头是A一头是B。

直连线(适合电脑与路由器、拨号猫、交换机)两头都是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕交叉连接一头568A一头568B （适用于电脑与电脑）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕我们常见的以下情况需要直连线，如：计算机和交换机互连，交换机与路由器互连。

如果是计算机和计算互连则需要交叉线。

网线8根线接法现用图解

工具: 驳线钳(用于接驳水晶头)（必备）水晶头接法:关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。

在打线时应使用如下的顺序：(TIA/EIA568B)1->橙白 2->橙 3->绿白 4->蓝 5->蓝白 6->绿 7->棕白 8->棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT->Near-end-crosstalk）所以应按照国际标准打线！！网线水晶头排列顺序网线水晶头接法窍门网线水晶头接法局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。

其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—UnshieldedTwistedPair)作为布线的传输介质来组网。

网线由一定距离长的双绞线与RJ45头组成。

双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

在EIA/TIA-568A标准中，将双绞线按电气特性区分有：三类、四类、五类线。

网络中最常用的是三类线和五类线，目前已有六类以上线。

第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.310Base-T的标准。

第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3100Base-T的标准。

做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。

相应地RJ45插头座也区分为三类或五类电气特性。

RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8,这序号做网络联线时非常重要,不能搞错。

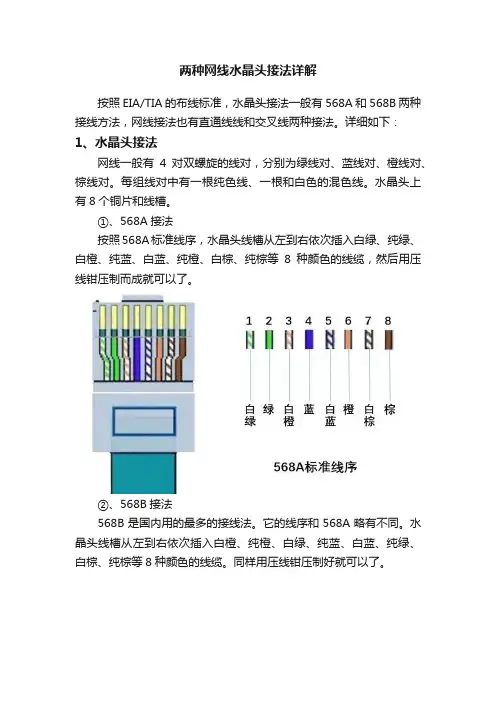

两种网线水晶头接法详解

两种网线水晶头接法详解
按照EIA/TIA 的布线标准，水晶头接法一般有568A和568B两种接线方法，网线接法也有直通线线和交叉线两种接法。

详细如下：
1、水晶头接法
网线一般有4对双螺旋的线对，分别为绿线对、蓝线对、橙线对、棕线对。

每组线对中有一根纯色线、一根和白色的混色线。

水晶头上有8个铜片和线槽。

①、568A接法
按照568A标准线序，水晶头线槽从左到右依次插入白绿、纯绿、白橙、纯蓝、白蓝、纯橙、白棕、纯棕等8种颜色的线缆，然后用压线钳压制而成就可以了。

②、568B接法
568B是国内用的最多的接线法。

它的线序和568A略有不同。

水晶头线槽从左到右依次插入白橙、纯橙、白绿、纯蓝、白蓝、纯绿、白棕、纯棕等8种颜色的线缆。

同样用压线钳压制好就可以了。

网线的接法
按照水晶头不同接法，网线也分为直通线和交叉线两种接法。

①、直通线接法
直通线的接法就是两头水晶头采用相同的接法连接而成的网线。

一种是两头都采用568A，一种是两头都采用568B接法。

②、交叉线接法
交叉线的接法就是两头水晶头采用不同的接法连接而成的网线。

即一头水晶头采用568A，一头水晶头采用568B。

总结
水晶头有568A和568B两种接法，网线有直通和交叉两种接法。

早年有些设备还需要交叉线，现在几乎所有设备都是自适应的，一般采用直通线就可以了。

网线水晶头接法图文教程详解

网线水晶头接法图文教程详解1.直通线的制作直通线主要用于把 PC 和 HUB（普通路由器、无线 AP 等）相连，以及 HUB 与以太网接口相连。

比如，对于几台电脑一起共用一个小区宽带的，所有需要用到的网线（PC 与 HUB 或者路由器相连，HUB 或者路由器与小区宽带接口相连），都属于这种情况。

1.用双绞线网线钳把五类双绞线的一端剪齐（最好先剪一段符合布线长度要求的网线），然后把剪齐的一端插入到网线钳用于剥线的缺口中。

注意网线不能弯，直插进去，直到顶住网线钳后面的挡位，稍微握紧压线钳慢慢旋转一圈（无需担心会损坏网络里面芯线的包皮，因为剥线的两刀之间留有一定距离，这距离通常就是里面 4 对芯线的直径），让刀口划开双绞线的保护胶皮，拔下胶皮。

2.剥除外包皮即可见到双绞线的 4 对 8 条芯线，并且可以看到每对的颜色都不同。

每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。

先把 4 对芯线一字并排排列，然后再把每对芯线分开，并按从左到右：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕的顺序排列（这种排列称为 568B 排序）。

然后用网线钳垂直于芯线排列方向剪齐。

3.左手水平握住水晶头，然后把剪齐、并列排列的 8 条芯线对准水晶头开口并排插入水晶头中，注意一定要使各条芯线都插到水晶头的底部，不能弯曲。

4. 确认所有芯线都插到水晶头底部后，即可将插入网线的水晶头直接放入网线钳压线缺口中。

水晶头放好后即可压下网线钳手柄，一定要使劲，使水晶头的插针都能插入到网线芯线之中，与之接触良好。

至此，这个 RJ-45 头就压接好了。

按照相同的方法、同样的排线顺序制作双绞线的另一端水晶头，要注意的是芯线排列顺序一定要与另一端的顺序完全一样，这样整条网线的制作就算完成了。

2.交叉线的制作交叉线主要适用于 ADSL MODEM 和集线器 HUB 的连接，以及两台计算机直接通过网卡相互连接。

有些朋友想将家里的两台 PC 连接起来组成一个小局域网，还有 ADSL MODEM 和 HUB 的连接，都属于这一情况。

网线接法水晶头接法网线线序及设备间连接（附图）

网线接法|水晶头接法&网线线序及设备间连接(附图)。

局域网就是将单独的微机或终端，利用网络相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。

网线常用的有：-------双绞线、同轴电缆、光纤等。

-------双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（UTP-Unshielded Twisted pair）作为布线的传输介质来组网。

UTP网线由一定长度的双绞线和RJ45水晶头组成。

双绞线由8根不同颜色的线分成4对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。

在EIA／TIA－568标准中，将双绞线按电气特性区分为：三类、四类、五类线。

网络中最常用的是三类线和五类线，目前已有六类以上的。

做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。

相应地RJ45插头座也区分为三类或五类电气特性。

RJ45水晶头由金属片和塑料构成，制作网线所需要的RJ一45水晶接头前端有8个凹僧，简称“SE”（Position，位置）。

凹槽内的金属触点共有8个，简称“8C”（Contact，触点），因此业界对此有“8P8C”的别称。

特别需要注意的是RJ45水晶头引脚序号，当金属片面对我们的时候从左至右引脚序号是1～8，序号对于网络连线菲常重要，不能搞错。

EIA／TIA的布线标准中规定了两种双绞线的线序568A与568B。

568A标准：绿白——1，绿——2，橙白——3，蓝——4，蓝白——5，橙——6，棕白——7，棕——8568B标准：橙白——1，橙——2，绿白——3，蓝——4，蓝白——5，绿——6，棕白——7，棕——8注："橙白"是指浅橙色，或者白线上有橙色的色点或色条的线缆，绿白、棕白、蓝白亦同双绞线的顺序与RJ45头的引脚序号要—一对应。

为了保持最佳的兼容性，普遍采用EIA／TIA 568B标准来制作网线。

RJ45网线水晶头接法[图解]

RJ45网线水晶头接法[图解]各种不同颜色的线的阻值不一样，传输的网络信号可能会有所区别，所以最好是按照T568A/B的标准来接T568A标准：绿橙蓝棕（绿白绿橙白蓝蓝白橙棕白棕）T568B标准：橙绿蓝棕（橙白橙绿白蓝蓝白绿棕白棕）制作标准：1）交叉线：T568A==================T568BT568B==================T568A应用范围：交换机（集线器）—连接—交换机（集线器）电脑网卡—连接—电脑网卡(双机互联）2）直通线：T568A==================T568AT568B==================T568B应用范围：交换机（集线器）—连接—电脑网卡电脑网卡—连接—交换机（集线器）准备工作：1.压线钳一把，市场价20左右。

2.水晶头若干 3.测线器一台其实双绞线的接法不只有一种，只要方法正确任何一种都能够接通，这里先介绍一下国际标准TIA/EIA568B，在后面在给大家介绍一下我自己实践总结出来的经验。

标准586B：橙白－1，橙－2，绿白－3，蓝－4，蓝白－5，绿－6，棕白－7，棕－8 标准568A: 绿白－1，绿－2，橙白－3，蓝－4，蓝白－5，橙－6，棕白－7，棕－8下面介绍几种应用环境下双绞线的制作方法。

MDI表示此口是级连口，而MDI-X时表示此口是普通口。

1) PC等网络设备连接到HUB 时, 用的网线为直通线, 双绞线的两头连线一一对应即可，此时，HUB为MDI-X口，PC为MDI口。

2)在进行间HUB级连时，应把级连口控制开关放在MDI（Uplink）上，同时用直通线相连。

如果HUB没有专用级连口,或者无法使用级连口，必须使用MDI-X 口级连，这时，我们可用交叉线来达到目的，这里的交叉线, 即是在做网线时，用一端RJ-45 plug 的1脚接到另一端RJ-45 plug 的3脚；再用一端RJ-45 plug 的2脚接到另一端RJ-45 plug 的6脚。

网线水晶头_接法图解1[管理资料]

网线水晶头_接法图解1[管理资料] 网线水晶头接法2010-04-28 16:30网线水晶头有两种做法标准，标准分别为 TIA/EIA 568B 和 TIA/EIA 568A 。

制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为 12345678 ，下面是 TIA/EIA 568B 和 TIA/EIA 568Av 网线线序(优先选择568B网线接法):TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕 TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。

双绞线的顺序与RJ45头的引脚序号--对应。

10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。

为何现在都采用4对(8芯线)的双绞线呢,这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的网线接线要求。

例如,我们可同时用其中一对绞线来实现语音通讯。

100BASE-T4 RJ-45对双绞线网线接法的规定如下:1、2用于发送，3、6用于接收，4、5，7、8是双向线。

、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。

1根据网线两端水晶头做法是否相同，有两种网线接法。

直通线:网线两端水晶头做法相同，都是TIA/EIA-568B标准,或都是TIA/EIA-568A标准.用于:PC网卡到HUB普通口,HUB普通口到HUB级联口.一般用途用直通线就可全部完成.交叉线:网线两端水晶头做法不相同，一端TIA/EIA-568B标准,一端TIA/EIA-568A标准.用于:PC网卡到PC网卡,HUB普通口到HUB普通口.如何判断用直通线或交叉线:设备口相同:交叉线,设备口不同:直通线.双绞线的最大传输距离为 100m。

网线水晶头的接法(详细图解)

网线制作的接法(详细图解)网线工具:在网线制作的过程中，我们必须要用到一些制作的辅助工具和材料。

在此，我们先为大家介绍一些工具和材料。

在制作的工程中，最重要的工具当然就是压线钳了，当然这个压线钳的功能不仅仅是压线用，钳上还具备着很多“好本领”呢。

压线钳目前市面上有好几种类型，而实际的功能以及操作都是大同小异，我们就以上图的一把为例，该工具上有三处不同的功能。

在压线钳的最顶部的是压线槽，压线槽供提供了三种类型的线槽，分别为6P、8P以及4P，中间的8P槽是我们最常用到的RJ-45压线槽，而旁边的4P 为RJ11电话线路压线槽。

在压线钳8P压线槽的背面，我们可以看到呈齿状的模块，主要是用于把水晶头上的8个触点压稳在双绞线之上。

最前端是剥线口,刀片主要是起到切断线材网线线序:我们局域网内组网所采用的网线，使用最为广泛的为双绞线（Twisted-Pair Cable；TP），双绞线是由不同颜色的4对8芯线组成，每两条按一定规则绞织在一起，成为一个芯线对。

作为以太局域网最基本的连接、传输介质，人们对双绞网线的重视程度是不够的，总认为它无足轻重，其实做过网络的人都知道绝对不是这样的，相反它在一定程度上决定了整个网络性能。

这一点其实我们很容易理解，一般来说越是基础的东西越是取着决定性的作用。

双绞线作为网络连接的传输介质，将来网络上的所有信息都需要在这样一个信道中传输，因此其作用是十分重要的，如果双绞线本身质量不好，传输速率受到限制，您说即使其它网络设备的性能再好，传输速度再高又有什么用呢？因为双绞线已成为整个网络传输速度的一个瓶颈。

它一般有屏蔽（Shielded Twicted-Pair STP）与非屏蔽（Unshielded Twisted-Pair UTP）双绞线之分，屏蔽的当然在电磁屏蔽性能方面比非屏蔽的要好些，但价格也要贵些。

双绞线按电气性能划分的话，可以划分为：三类、四类、五类、超五类、六类、七类双绞线等类型，数字越大，也就代表着级别越高、技术越先进、带宽也越宽，当然价格也越贵了。

网线水晶头全反线接法次第图解

网线水晶头全反线接法次第图解网线的规范接法是T568A和T568B，线序是：
568A：1绿白、2绿、3橙白、4蓝、5蓝白、6橙、7棕白、8棕
568B：1橙白、2橙、3绿白、4蓝、5蓝白、6绿、7棕白、8棕
直通线是两头都是T568B或许T568A但如今通常都用T568B线序。

穿插线是一头是T568B，一头是T568A。

全反线是两头悉数反着来，一头1-8一头8-1。

直通线通常用来联接非同类设备之间的。

穿插线通常用来联接一样设备之间的端口
全反线，不必于以太网的联接，首要用于主机的串口和路由器（或交流机）的console口联接的console线。

在旧的网络设备中，对网线线序接法会有点小小的恳求（来自线缆博士），那便是同类设备要用穿插线，比方电脑联接电脑，电脑联接路由器等。

纷歧样类设备有必要用直通线，比方电脑连交流机，路由器连交流机。

要不然网线就无法正常收发数据，也便是上不了网。

通常如今都能主动辨认了，但为了便当处理，仍是会依照T568B来做线。

各种网线水晶头接法

水晶头金属面对自己，从左到右为1－8 （白橙、橙，白绿、蓝，白蓝、绿，白棕、棕）网线的接法一、PC连HUB （电脑连接上网设备）A端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

二、PC连PC （电脑连接电脑）A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

三、HUB连HUB （上网设备连接上网设备）A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

千兆5类或超5类（包括6类线）双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。

直通网线与我们平时所使用的没有什么区别，都是一一对应的。

但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5。

例如:一端为：白橙、橙，白绿、蓝，白蓝、绿，白棕、棕；另一端：白绿、绿，白橙、白棕、棕，橙，蓝，白蓝；T568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕T568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕直连线：两端都做成T568B或T568A。

用于不同设备相连（如网卡到交换机）。

交叉线：一端做成T568B一端做成T568A。

用于同种设备相连（如网卡到网卡）。

10M的网卡中只有四根弹片，8根线中另四根不起作用所以要求低，两边是同一顺序就行，但最好按规范做；100M的网卡中有8根弹片，四根用于数据传输，另四根用于防串扰，严格按照规范做线能减少网络故障。

100M使用四对线要求12,36,45,78必须双绞交叉线的制作（用于HUB没有线连口、两台电脑直连）10M1 2 3 4 5 6 7 83 6 145 2 7 8100M1 2 3 4 5 6 7 83 6 1 2 7 84 5饿魔心得：10M使用两对线1、2、3、6。

水晶头接法图文详细教程

要自做网线需要以下材料：双绞线根据需要选购数十米到数百米，在选购时要注意选择5类线或超5类线，只有这种线才能达到100Mbps的传输速度，满足100M局域网的需求。

要辩别是否是5类双绞线，可从外观上来看，5类双绞线外层保护胶皮较厚较软，胶皮上标注“CAT 5”字样，外包装纸箱上标注有“5类”字样等等。

其一般1元每米。

水晶头水晶头也就是RJ45接头，其是和双绞线配合使用的网络介质，RJ45水晶头由金属片和塑料构成，大家特别需要注意的是引脚序号，当金属片面对我们的时候从左至右引脚序号是1-8，这序号做网络联线时非常重要，不能搞错。

可根据需要适当多选用几个。

压线钳用来制作网线的必备工具，一般30-50元左右一个。

测线仪电缆测试仪是比较便宜的专用网线通顺测试器，其价格在20-30元左右，可根据需要选用。

网线制作基本知识大家知道，双绞线做法有两种国际标准，分别是EIA/TIA 568A和EIA/TIA 568B。

标准568B：橙白-1，橙-2，绿白-3，蓝-4，蓝白-5，绿-6，棕白-7，棕-8；标准568A：绿白-1，绿-2，橙白-3，蓝-4，蓝白-5，橙-6，棕白-7，棕-8。

在整个网络布线中应用一种布线方式，但两端都有RJ45端头的网络连线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。

实际应用中，大多数都使用T568B的标准，通常认为该标准对电磁干扰的屏蔽更好。

但实际上标准接法568A和568B二者并没有本质的区别，只是颜色上的区别，大家在做线需要注意的只是在连接两个水晶头时必须保证：1-2线对是一个绕对；3-6线对是一个绕对；4-5线对是一个绕对；7-8线对是一个绕对。

普通的网线分为两种，一种是机对机，一种是机对集线器，既一种是同等设备，一种是不同设备。

一根网线有两个水晶头，不同的网线，水晶头的做法不一样。

直通线缆水晶头两端都是遵循568A或568B标准，双绞线的每组绕线是一一对应的，颜色相同的在两头的水晶头的相应槽中保证一致即可。

网线水晶头接法详细图解

网线水晶头接法详细图解
一般来说，网线水晶头接法主要有两种，一种是平行线接法（直连互联法），另一种是交叉线接法（交叉互联法）。

交叉线接法和直通线接法的基本步骤是一样的，不同的就是芯线的排列规则了，并且两个头的排列规则也不一样。

主要有两种排序：568A标准和568B标准(绿橙换位)，两种做法的差别就是橙色和绿色对换而已。

即：568A 标准：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕
568B 标准：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕
必备工具：压线钳，水晶头，网线，网线测试仪。

一、平行线接法
平行（直通）线的做法是：两头同为568A标准或568B标准，（一般都采用568B 平行（直通）线的做法）
二、交叉线接法
交叉线的做法是：一头采用568A标准，一头采用568B标准。

注意事项
如果连接的双方地位不对等的，则使用平行（直通）线，例如电脑连接到路由器或交换机；
如果连接的两台设备是对等的，则使用交叉线，例如电脑连接到电脑
一般网线用的只有1、2、3、6，其他就算没接通一样都是可以用的测试是否接好：两端都做好水晶头后可以用网线测试仪进行测试，如果测试仪
上 8 个指示灯都依次为绿色闪过，证明网线制作成功。

如果出现任何一个灯为红灯或黄灯，都证明存在断路或都接触不良现象。

rj45水晶头接法,接线标准和步骤

rj45 水晶头接法，接线标准和步骤
我们所接触到的局域网系统中，有许多的网络线缆是用户自行制作与连接，但在此过程中，我们发现很多网络线接法并不规范，同时给日后的网络维护与检查带来麻烦。

下图是正确的网络线RJ45 水晶头接线图，RJ45 的水晶头接法分
T568A 与T568B，两种接线方法基本相同，不同是，T568B 的首线对是橙色，T568A 的首线对是绿色。

如果直接用网线将两台PC 用对等网连接，应采用的接法为一端为
T568A，另一端为T568B。

如果通过网络集线器或网络交换机组网，网线两头接法应同为T568A 或T568B，常见的是T568B 的接法。

接线标准
我们在使用UTP（非屏蔽双绞线）制作网线主要遵循ANSI/TIA/EIA- 568A（简称T568A）和ANSI/TIA/EIA-568B（简称T568B）标准。

T568B 标准一般使用较多，在使用三类双绞线、五类双绞线、增强的。
