超滤反渗透培训PPT课件
中空纤维超滤膜两种基本过滤方式
：
死端过滤和错流过滤
死端过滤（全量过滤与常规的滤布过滤相似）
在终端过滤中，所有进水都加压通过滤膜，随着操作
时间的延长，被截留的物质将在膜表面形成污染层使
过滤阻力不断增加，在操作压力不变的情况下，膜渗
透速率将不断下降；浓缩液只在反洗时被去除；这种
模式主要用于高质量和混浊度较低的水，全量过滤方
超滤膜的材料
• 聚砜（PS） • 聚醚砜（PES） • 磺化聚醚砜（SPES） • 聚偏氟乙烯（PVDF） • 聚丙烯腈（PAN） • 聚氯乙烯（PVC） • 聚丙烯（PP）
超滤的系统组成
• 超滤膜组件 • 反洗装置 • 产品水箱 • 清洗装置
30% 氢氧化钠
31% 盐酸
10%次氯酸 钠杀菌剂
设计产水量
80m3/h（单套）
设计系统回收率 75%
系统脱盐率
＞97%（三年内）
设计运行温度 ≥15°C
最大给水SDI
<5
最大给水浊度 1NTU
最高运行压力 300 psi
压力容器材质 玻璃钢
制造日期 膜元件厂家
厂家
反渗透原理
• 渗透：指稀溶液中的溶剂（水分子）自发
的透过半透膜（反渗透膜）进入浓溶液 （浓水）侧的流动过程
(5) 保安过滤器过滤精度为5μm。
(6)每台保安过滤器的进、出口均配置手动衬胶 蝶阀。
(7)保安过滤器的滤元选用40英寸的均孔、PP喷 熔滤芯
保安过滤器及滤芯参数
• ①保安过滤器
• 1 型号：CEC-MF-500 ；
• 2 型式：垂直圆筒； • 3 材质：不锈钢； • 4 直径/壁厚：Ø510×5mm； • 5 设计压力：0.60MPa； • 6 试验压力：0.75MPa； • 7 工作温度：5~50℃ ； • 8 设备出力：95T/H； • 9 正常运行压力：0.3MPa； • 10 最大工作压力：≤ 0.7MPa； • 11 安装数量：4支滤元/台。
超滤、反渗透系统演示幻灯片
18
• 超滤装置采用错流过滤、定时频繁反洗的全自动 连续运行方式。原水是在中空纤维的内部从一端 流向另一端，而产水则是在原水流经膜的过程中 逐渐由内壁向外壁透过（称为内压式）收集后从 产水端排出。被截留的悬浮物、 细菌、大分子有 机物、胶体等就堆积在纤维内表面，此时UF膜的 膜前与膜后的压差会逐渐增加，需进行反冲洗， 反冲洗水可利用超滤产水，反冲洗排出的水排放。 但经多次反冲洗后，可能在膜表面粘附着不易冲 洗掉的污染物和微生物，经运行一段时间后，当 其压差增加到一定的值后，此时就采用含有一定 浓度的化学药剂的水进行加强反冲洗，以增强反 洗效果，并起到清洗作用。一般化学药品用盐酸、 次氯酸钠、氢氧化钠等。
着运行时间的增加，膜污染的增加，TMP会逐渐升高，当到达设定值 时，宜进行清洗。 • 平均透膜压差＝（P进＋P出）/2－P产水
13
至反渗透系统水泵进水母管
淡水贮存池来的自来水
PI
凝聚剂加药 PI
PdT PI
超滤变频升压泵A
自清洗过滤器A
PI
PdT
PI
PI
超滤变频升压泵B
自清洗过滤器B
PI
.............. 1～24根膜组件
28
絮凝剂加药装置
• 絮凝剂PAC(碱式氯化铝)的作用是 将水中微小的胶体、悬浮物，甚至 大分子有机物通过电中和、混凝、 架桥、网捕使之形成较大颗粒的悬 浮物。较大颗粒的悬浮物在通过超 滤装置时能截留下来。
29
杀菌剂加药装置
• 超滤装置在加强反洗时，需添加一 定量的杀菌剂以杀死附着在超滤膜 面的细菌、微生物和藻类，在反洗 时排出，以免堵塞超滤膜孔，从而 恢复膜透水性能。以NaClO作为杀 菌剂，加药量为3-5mg/L。
产多少加仑的水（gfd）， gfd = lmh x 0.59 • Permeate – 超滤产水，也称过滤出水 • Retentate – 浓水，也称为浓缩物。进水中无法通过滤膜的部分，包
• 超滤装置采用错流过滤、定时频繁反洗的全自动 连续运行方式。原水是在中空纤维的内部从一端 流向另一端，而产水则是在原水流经膜的过程中 逐渐由内壁向外壁透过（称为内压式）收集后从 产水端排出。被截留的悬浮物、 细菌、大分子有 机物、胶体等就堆积在纤维内表面，此时UF膜的 膜前与膜后的压差会逐渐增加，需进行反冲洗， 反冲洗水可利用超滤产水，反冲洗排出的水排放。 但经多次反冲洗后，可能在膜表面粘附着不易冲 洗掉的污染物和微生物，经运行一段时间后，当 其压差增加到一定的值后，此时就采用含有一定 浓度的化学药剂的水进行加强反冲洗，以增强反 洗效果，并起到清洗作用。一般化学药品用盐酸、 次氯酸钠、氢氧化钠等。
着运行时间的增加，膜污染的增加，TMP会逐渐升高，当到达设定值 时，宜进行清洗。 • 平均透膜压差＝（P进＋P出）/2－P产水
13
至反渗透系统水泵进水母管
淡水贮存池来的自来水
PI
凝聚剂加药 PI
PdT PI
超滤变频升压泵A
自清洗过滤器A
PI
PdT
PI
PI
超滤变频升压泵B
自清洗过滤器B
PI
.............. 1～24根膜组件
28
絮凝剂加药装置
• 絮凝剂PAC(碱式氯化铝)的作用是 将水中微小的胶体、悬浮物，甚至 大分子有机物通过电中和、混凝、 架桥、网捕使之形成较大颗粒的悬 浮物。较大颗粒的悬浮物在通过超 滤装置时能截留下来。
29
杀菌剂加药装置
• 超滤装置在加强反洗时，需添加一 定量的杀菌剂以杀死附着在超滤膜 面的细菌、微生物和藻类，在反洗 时排出，以免堵塞超滤膜孔，从而 恢复膜透水性能。以NaClO作为杀 菌剂，加药量为3-5mg/L。
产多少加仑的水（gfd）， gfd = lmh x 0.59 • Permeate – 超滤产水，也称过滤出水 • Retentate – 浓水，也称为浓缩物。进水中无法通过滤膜的部分，包
超滤膜课件Microsoft PowerPoint 演示文稿 (2)
微滤 能截留0.1-1微米之间的颗粒。微滤膜允许大分子和溶解性固体 （无机盐）等通过，但会截留住悬浮物、细菌及大分子量胶体等物质。 微滤膜的运行压力一般为0.7-7bar。 超滤 能截留0.002-0.1微米之间的大分子物质和蛋白质。超滤膜允许小 分子物质和溶解性固体（无机盐）等通过，同时将截留下胶体、蛋白 质、微生物和大分子有机物，用于表示超滤膜孔径大小的切割分子量 范围一般在1000-500000之间。超滤膜的运行压力一般1-7bar。 纳滤 能截留纳米级（0.001微米）的物质。纳滤膜的操作区间介于超滤 和反渗透之间，其截留有机物的分子量约为200-800MW左右，截留溶 解盐类的能力为20%-98%之间，对可溶性单价离子的去除率低于高价离 子，纳滤一般用于去除地表水中的有机物和色素、地下水中的硬度及 镭，且部分去除溶解盐，在食品和医药生产中有用物质的提取、浓缩。 纳滤膜的运行压力一般3.5-30bar。 反渗透 是最精细的一种膜分离产品，其能有效截留所有溶解盐份及分 子量大于100的有机物，同时允许水分子通过。反渗透膜广泛应用于海 水及苦咸水淡化、锅炉补给水、工业纯水及电子级高纯水制备、饮用 纯净水生产、废水处理和特种分离等过程。反渗透膜的运行压力一般 介于苦咸水的12bar到海水的70bar。
超滤膜工作原理
膜组件的命名 3、SVU 内压超滤 膜优点
膜技术特性
使用条件
3.1、SVU 内压超滤膜组件的命名 坎普尔公司的SVU 系列超滤膜组件为内压式运行，材料为改性聚砜 （mPS），截留分子量（MWCO）为45,000Dalton。本课主要介绍超滤膜 组件直径为10″的产品。 SVU 系列产品的命名包括几个组成部分：组件形式、组件外形尺寸和膜丝 内外径。示意如下： SV U10 60B 表示内径/ 外径：B: 1.0/1.5 mm C: 1.2/1.8 mm D: 1.5/2.2 mm 表示膜丝长度：30 inch (0.75m) 60 inch (1.5m ) 80 inch (2.0m ) 表示膜组件的公称直径：10inch (250mm) 表示膜组件形式，U 表示内压式超滤 表示坎普尔公司超滤膜品牌Saveyor( 塞伟尔)
水处理设备的新型高效超滤膜幻灯片PPT
新型高效超滤膜的特点
• 2)每一支HUF90膜装填1400根膜丝，长度 加长100mm,增大了15%的膜面积，有效膜 面积高于国内任何一家的同种规格的产品。 提高了产水量。
• 3)端盖为半球凸出结构，与传统的端面平面 结构相比，使进水在端面膜丝的分布更均 匀，并且壁厚加厚1mm，确保在冲击水压 下不破裂。
• 7)耐压与防漏结构设计，确保HUF90超滤 膜不会出现漏水、脱胶、滑牙、暴胶等现 象。
新型高效超滤膜的特点
• 8)进出水口为国标通用的直径45mm螺纹 的活接套，可直接与1寸的ABS或PVC饮水 管粘接，无需另外安装活接头。
新型高效超滤膜概述
• 超滤膜随着技术的进步，其筛选功能必将 得到改进和加强，对人类社会的贡献也将 称和非对称之分。前者 是各向同性的，没有皮层，所有方向上的 孔隙都是一样的，属于深层过滤。
• 后者具有较致密的表层和以指状结构为主 的底层，表层厚度为0.1微米或更小，并具 有排列有序的微孔，底层厚度为200～250 微米，属于表层过滤。
新型高效超滤膜的特点
• 4)壳体与螺纹套之间的粘接选用法国进口胶 水粘接，粘接长度加长了，连接间隙均匀 一致。在使用过程中不会出现漏水。脱胶 现象，并且完全达到卫生标准。
• 5)端盖与壳体的连接螺纹采用锯齿型螺纹， 增大了扭矩和负载，不会出现滑牙。漏水 现象。
新型高效超滤膜的特点
• 6)膜的有效面积大，水通量大，纯水通量 1800升，远高于国内同种规格产品。
水处理设备的新型高效超 滤膜幻灯片PPT
本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！
日本超滤膜产品调研培训课件
1/24/2021
日本超滤膜产品调研
6
东丽株式会社
Toray Industries
浸没式超滤膜组件
1/24/2021
日本超滤膜产品调研
7
东丽株式会社
Toray Industries
浸没式超滤膜组件
1/24/2021
日本超滤膜产品调研
8
东丽株式会社
Toray Industries
典型应用
1.工业用水 2.海水淡化-RO预处理 3.市政污水工业废水三级处理和回用 4.饮用水的生产
1/24/2021
日本超滤膜产品调研
22
三菱化学株式会社 The KAITEKI Campany
三菱中空纤维超滤膜组件参数（1 ）
1、膜丝材质：聚乙烯(PE) 2、膜丝孔径0.4μm 3、膜丝外径540μm 4、膜丝内径360μm 5、膜组件有效面积：120m² 6、跨膜压差初始压力：0.03MPa 7、通量：15L /(m²/h) 8、使用温度0～40℃
Toray Industries
压力式超滤膜组件
中空纤维膜
1/24/2021
日本超滤膜产品调研
4
东丽株式会社
Toray Industries
压力式超滤膜组件
1/24/2021
日本超滤膜产品调研
5
东丽株式会社
Toray Industries
浸没式超滤膜组件
特点： 1.适宜处理高浊度给水 浸没式超滤可以更有效的排放 和去除泥污。 2.适宜更广范围的水处理工程 无压力容器，更少的阀 门和管路可以有效降低建造成本，一体化的设计可以最 小化占地面积。 3.高化学稳定性 4.高通量和较高的物理强度
1/24/2021
超滤ppt课件
优化超滤工艺
改进超滤过程中的操作参数，提高超 滤效率。
拓展应用领域
探索超滤技术在更多领域的应用可能 性，如生物医药、食品加工等。
智能化与自动化
结合先进技术，实现超滤过程的智能 化与自动化控制，提高生产效率。
超滤技术的市场前景
持续增长的需求
技术创新推动市场发展
随着环境保护意识的提高和工业发展的需 要，超滤技术的市场需求将持续增长。
详细描述
超滤技术通过多级过滤和反渗透原理，能够 去除海水中的盐分、有机物、重金属离子等 有害物质，使海水得到淡化。该技术的应用 能够解决全球水资源短缺问题，为人类提供
充足的水资源。
05
CATALOGUE
超滤技术的挑战与未来发展
超滤技术面临的挑战
膜污染问题
超滤过程中，膜表面容易沉积杂质，导致膜 孔堵塞，影响过滤效果。
详细描述
聚偏氟乙烯超滤膜具有优良的耐热性、化学 稳定性和机械性能，能够在高温、酸碱和氧 化等恶劣环境下保持稳定的性能。此外，聚 偏氟乙烯超滤膜还具有良好的气体渗透性能 和低阻力运行特点，广泛应用于气体分离、 水处理和工业催化等领域。
聚丙烯腈超滤膜
总结词
良好的化学稳定性、高过滤精度和良好的亲水性
详细描述
详细描述
超滤技术利用半透膜作为过滤介质，在压力的作用下，水分子和低分子量溶质透过膜，而高分子溶质 和颗粒物则被膜截留。超滤膜的孔径大小通常在1-100纳米之间，能够截留细菌、病毒、胶体、悬浮 颗粒等物质。超滤技术可以实现连续、稳定、高效的分离过程，且操作简单、维护方便。
超滤技术的应用领域
总结词
超滤技术广泛应用于水处理、生物制药、食品工业等 领域，主要用于分离、纯化、浓缩和澄清等工艺过程 。
超滤系统工艺培训
一、超滤系统工艺培训在实际应用中，超滤膜要填装在外壳形成超滤组件后才达到有用性，而超滤组件通常又与水泵、阀门、水箱、管道等组成超滤系统才能正常使用。
1、超滤膜组件结构：2、超滤系统二、超滤系统的组成超滤系统通常由超滤膜组件、水箱、原水泵、反洗泵、阀门、管道、监控外表、操纵系统组成。
各组成部件的功用：1、水箱:中间水箱，对系统的进水或产水起到缓冲的作用。
2、原水泵: 超滤膜是靠压力差为推动力进行过滤的，当原水的水压和流量不能满足过滤需求时，系统需要增加水泵来提升水压达到超滤进水的压力（0.1-0.3Mpa）和流量要求；原水泵的选型：依照超滤系统设计中所需要的进水工作压力，跨膜压差和通水流量，来选择泵的扬程和流量。
一样选择水泵的扬程和流量应当等于或略大于设计供水量和工作压力，以满足超滤系统的正常运行3、反洗泵：超滤膜运行一段时刻（20-60分钟）后，膜管内壁和过滤微孔有微小颗粒杂质、胶体、微生物等附着和堵塞，造成水通量逐步地下降，为了将这些污染物排出膜管，复原超滤膜的水能量，比较有效的方法确实是对超滤进行定期的反洗，反洗的水量要比正常产水时大2-3倍（200-300L/m2.H），如此才能最大程度地将污染物反洗出来，反洗泵确实是起到此作用，4、循环泵：关于进水浊度或悬浮物（SS）较高时，超滤膜采纳错流过滤，而错流过滤又有内循环和外循环，当采纳内循环时就需要有循环泵来实现内循环。
5、计量泵：当反洗需加药杀菌时，由计量泵从计量箱内定量吸取药剂泵入反洗水管道。
6、化学清洗泵, 化学清洗泵的的选择与反洗泵类似，但要注意泵体的材料要能耐化学试剂的溶解和腐蚀7、阀门：为了实现对系统水路的通断、流量的大小、以及水路流向的切换，在系统管路上适当位置设置阀门，阀门分手动阀门和自动操纵阀门，手动阀门分：球阀、碟阀、截止阀、调剂阀、闸阀、减压阀等，自动阀有：电磁阀、气动碟阀、电动阀等。
8、监控外表:监控系统各种运行参数的仪器外表、传感器等，如压力表、流量计、浊度计、液位计、压力开关、温度计等三、超滤系统的运行方式和工作流程为：1、运行方式：死端过滤和错流过滤，当进水浊度小于5，SS小于5mg/l时，系统可采纳死端过滤，这时系统能耗最低，回收率最高；否则，为了减少超滤膜的污染速率，系统最好采纳错流过滤，使超滤的一部分进水从浓水口流出，将膜丝内壁截留的物质带走，同时加速膜丝内的液体流速，减少浓差极化，提高水通量。
超滤培训课件
超滤膜通常有两种膜污染类型：膜表面污染和膜孔堵塞。膜表面污染 一般有两层，外层是较大的颗粒，内层是附着在膜表面的较小的胶体污染。 外层的颗粒污染对膜性能影响很小，通过正向水冲洗可以很容易去除。但 是，内层的胶体和其他杂质可以与膜表面发生物理或化学的反应，形成降 低产水通量的凝胶污染层，不易清除。膜孔堵塞通常是由于细小颗粒进入 膜孔或有机物粘附在膜孔里导致膜孔堵塞，从而造成不可逆的污染。
外压式超滤膜： 外压膜的进水通道在膜丝之间，膜丝具有一定的自由运动空间。该材料主要是PDVF（聚偏二
氟乙烯）。通常，可以用气体冲洗，这使其适用于原水质量低且悬浮固体含量高的情况。
பைடு நூலகம்
死端过滤： 原水回收率高，造成的水资源浪费少，但这种运行方式受制于原水中微粒的浓度，当原水悬浮物
和胶体含量较低时选用死端过滤方式。
周期为准）的保护性运行，以使新鲜的水置换出设备内的存水。 当设备长期停用时，应先对设备进行彻底的清洗和消毒，然后将膜保护剂和抑菌剂注入设备中，
封闭好设备所有接口以保持膜的湿润，防止设备内滋生细菌和藻类。常用的保护剂配方是水：甘油： 亚硫酸氢钠 = 79.1 ：20 ：0.9，保护剂的有效期一般为一年。 （2）当设备中的超滤膜脱水后会产生不可逆的通量衰减。切记保持膜的湿润，并注意膜的抑菌和防 霉，储存环境温度控制在5℃~40℃之内，推荐温度为20℃~35℃。
超滤培训课件
UF超滤是一种与膜孔径大小相关的筛分过程，以膜两侧的压力差为驱动力， 以超滤膜为过滤介质，在一定的压力下，当原液流过膜表面时，超滤膜表面 密步的许多细小的微孔只允许水及小分子物质通过而成为透过液，而原液中 粒径大于膜表面微孔径的物质则被截留在膜的进液侧，成为浓缩液，因而实 现对原液的净化、分离和浓缩的目的。
《反渗透与超滤》课件
的质量和纯度。
反渗透与超滤的发展历程
反渗透技术自20世纪50年代问世以 来，经历了实验室研究、工业应用的 发展过程，目前已经成为最常用的膜 分离技术之一。
超滤技术作为膜分离技术的一种，在 20世纪70年代开始应用于工业领域， 随着膜材料和制备技术的不断进步， 超滤技术得到了广泛的应用和发展。
02
高脱盐率
能够去除95%以上的溶解盐类。
低产水通量
确保较高的脱盐效率。
抗污染性能
能够有效抵抗杂质和微生物的污染。
反渗透系统的设计与运行
前处理
为确保反渗透膜的正常运行，需 进行预处理去除杂质和污染物。
膜组件选择
根据实际需求选择合适的膜组件 ，如螺旋卷式、管式、中空纤维 式等。
反渗透系统的设计与运行
• 压力系统设计：确保系统在稳定压力下运行，提 高产水质量和产水量。
反渗透与超滤的应用领域
01 02
饮用水处理
反渗透技术广泛应用于饮用水的制备，可以有效去除水中的杂质、重金 属、有机物等；超滤技术可用于饮用水的前处理，降低水中的悬浮物和 微生物含量。
工业废水处理
反渗透和超滤技术可用于工业废水处理，如分离重金属离子、回收有用 物质等。
03
医药、生物工程领域
反渗透和超滤技术可用于分离纯化生物制品、医药中间体等，提高产品
选择反渗透或超滤的考虑因素
水质要求
如果需要制备高纯水或纯 净水，应选择反渗透；如 果只需进行粗过滤，超滤 即可满足需求。
投资与运行成本
反渗透设备投资和运行成 本较高，而超滤相对较低 。
处理量与膜寿命
反渗透膜寿命较长，但处 理量较小；超滤膜寿命较 短，但处理量大。
反渗透与超滤的未来发展趋势
超滤、反渗透系统演示幻灯片共60页文档
超滤、反渗透系统演示幻灯片
21、没有人陪你走一辈子，所以你要 适应孤 独，没 有人会 帮你一 辈子， 所以你 要奋斗 一生。 22、当眼泪流尽的时候，留下的应该 是坚强 。 23、要改变命运，首先改变自己。
24、勇气很有理由被当作人类德性之 首，因 为这种 德性保 证了所 有其余 的德性 。--温 斯顿． 丘吉尔 。 25、梯子的梯阶从来不是用来搁脚的 ，它只 是让人 们的脚 放上一 段时间 ，以便 让别一 只脚能 够再往 上登。
40、学而不思则罔，思而不学则殆。——孔子
谢谢！
36、自己的鞋子，自己知道紧在哪里。——西班牙
37、我们唯一不会改正的缺点是软弱。——拉罗什福科
xiexie! 38、我这个人走得很慢，但是我从不后退。——亚伯拉力做你应该做的事吧。——美华纳
21、没有人陪你走一辈子，所以你要 适应孤 独，没 有人会 帮你一 辈子， 所以你 要奋斗 一生。 22、当眼泪流尽的时候，留下的应该 是坚强 。 23、要改变命运，首先改变自己。
24、勇气很有理由被当作人类德性之 首，因 为这种 德性保 证了所 有其余 的德性 。--温 斯顿． 丘吉尔 。 25、梯子的梯阶从来不是用来搁脚的 ，它只 是让人 们的脚 放上一 段时间 ，以便 让别一 只脚能 够再往 上登。
40、学而不思则罔，思而不学则殆。——孔子
谢谢！
36、自己的鞋子，自己知道紧在哪里。——西班牙
37、我们唯一不会改正的缺点是软弱。——拉罗什福科
xiexie! 38、我这个人走得很慢，但是我从不后退。——亚伯拉力做你应该做的事吧。——美华纳
超滤膜组件技术ppt课件
----回收比与浓缩排放量
----工作温度
最新课件
4
超滤工作原理示意
在动力的驱使下，利 用膜本身的筛分作用 使物料得到净化、浓 缩。
最新课件
5
超滤膜与组件
1、材质：CA，CTA、PS，PSA，PP，PVDF，PE，PAN。 2、结构：管式，中空纤维、平板式、卷式 3、化学成分：有机，无机 4、供应商：
0.02MPa
0.02MPa
1年
最新课件 2年
设计透量 30
3年 寿命 16
亲水性膜与非亲水性膜的 反洗及化学清洗的比较
膜透量
反洗后的透量接 近100%恢复 化学清洗
化学清洗
化学清洗 亲水膜
化学清洗
化学清洗
反洗后的透量 80～90%恢复
最新课件 操作时间
化学清洗 非亲水膜
返回17
临界压力或临界流量的选择
Φ310×1180 65或50
环氧玻璃钢 环氧树脂
不锈钢/FRP DN65 DN65
一般用途
3〞
5〞
Φ76×1100
Φ100×1100
4或8或10
ABS/PS
环氧树脂
ABS
DN20
DN32
DN20
DN25
最新课件
28
UF的质量保证体系
• 稳定的膜材料及膜性能 —从膜材料制备到中空纤维的生产 提供全程质量保证体系
超滤膜组件讲座
北京海德能科技有限公司
最新课件
1
目录
• 超滤发展状况 • 超滤工作原理 • 超滤膜与组件 • 工艺设计与计算 • 超滤工艺流程 • 超滤膜污染与再生 • 超滤技术应用 • 我们的服务
最新课件
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7
板框式超滤装置
优点：装置牢固，适合在广泛的压力范 围内工作；流道间隙大小可调，原 水流道不易被杂物堵塞；具有可拆 性，清洗方便；通过增减膜及支撑 板的数量可处理不同水量。
缺点：装置较笨重；单位体积内的有效 膜面积较小；膜的强度要求较高， 一般做在无纺布上，以增强膜的机
械性能。
8
管式超滤装置
优点：原液流道截留面积较大，不 易堵塞；膜面的清洗比较容易，可 化学清洗或擦洗。
连续
复杂 高 高
低 低
5
超滤原理
超滤的作用及机理
超滤又称超过滤，用于截留水中胶 体大小的颗粒，而水和低分子量溶 质则允许透过膜。 超滤的机理是指由膜表面机械筛分、 膜孔阻滞和膜表面及膜孔吸附的综 合效应，以筛滤为主。
6
超滤膜与超滤装置
常用的超滤膜材料有： 醋酸纤维素膜，聚砜膜，聚酰胺膜
超滤装置： 主要有板框式、管式、卷式和中空 纤维式等
悬浮物浓度有一定要求，一 般悬浮物浓度要求控制在 50mg/L以下 Ø 有立式和卧式两种形式 Ø 污染物被限制在膜丝内部， 反洗没有死角
4
2. XIGA™ 死端UF
死端
错流
进水
进水
特点:
产水
产水
Ø 工艺流程 Ø 能量消耗 Ø 投资 Ø 运行 Ø 污染危险 Ø 对给水波动的敏感性
简单 低 低 不连续 高 高
标准安装框架 AquaFlex (SS316)
19
工艺流程
Ø 过滤 Filtration Ø 水力反洗 Back Wash Ø 化学增强反洗 Chemical Enhanced Backwash（CEB）
*在CEB强化法无法恢复膜过滤性能时使用化学清洗Clean In Place（CIP）
20
3. XIGA™ 工艺流程
水
水
2
外压式
Ø 净水透过方式－从膜外向 膜内
Ø 适合于进水量进水悬浮物 含量较高，或者不稳定的 情况，根据压力作用方式 外压式膜分为：压力式和 浸没式
Ø 外部流道配水不均匀，反 洗有死角，造成膜束间的 粘连，因此额外需要气洗
3
内压式
பைடு நூலகம்内压式
Ø 净水透过方向－从膜内向膜 外
Ø 料液分配均匀，流动状态好 Ø 根据膜丝内径的大小，进水
超滤原理并不复杂。在超滤过程中，由于被截留的杂质在膜表面上不断 积累，会产生浓差极化现象，当膜面溶质浓度达到某一极限时即生 成凝胶层，使膜的透水量急剧下降，这使得超滤的应用受到一定程 度的限制。
14
膜组件
死端UF进水
进水
产水
压力容器
进水
15
死端 Dead-end结构
8” Aquaflex 膜组件:
1) DIN 0.8 mm / L 1.5 m 40 m2 2) DIN 1.5 mm / L 1.5 m 20 m2
组件端面外壳接头
波浪板，共12块
进水端面，共12个扇区
给水旁路封闭 中心产水管
16
Ø 8” Aquaflex 膜死组端件D内e部ad结-e构nd
波浪板 经过优化的流体动力学结构 波浪板间的锁紧卡扣，将膜丝 摆动范围限制在一个小扇区内
超滤装置
公 司： 主讲人：解义华 时 间：2020/4/14
Ø1
1
微滤
10 um – 100 nm
贾毛虫 隐孢子
微生物
1. 简介
超滤
100 - 10 nm
胶体 病毒
纳滤
10 - 1 nm
颜色 硬度 杀虫剂
反渗透
< 1 nm
盐分
胶体 病毒 颜色 硬度 杀虫剂 盐分
颜色 硬度 杀虫剂 盐分 水
盐分 水
优点：单位体积内有效膜面积最 大，工作效率最高，占地面积小。 中空纤维无须支撑物。 缺点：膜的清洗较困难，只能用水 力冲洗或化学清洗，不能用机械清 洗，另外，中空纤维膜损坏后要更 换整个组件。
11
超滤的特性
超滤的定义域为截留分子量500～500000左右，相应膜孔径大小的 近似值为0.002μ～0.1μ。截留分子量与膜孔径两者尚无对应关系 简单的理解，超滤膜如同筛子，在一定压力（0.1～0.6MPa）下允 许溶剂和小于膜孔径的溶质透过，而阻止大于孔径的溶质通过以完 成溶液的净化、分离和浓缩。
Filtration:（过滤）
21
3. XIGA™ 工艺流程 Filtration（过滤）
22
3. XIGA™ 工艺流程 Filtration（过滤）
23
3. XIGA™ 工艺流程 Filtration:膜丝内部 膜丝外侧
membrane
permeate
feed
24
3. XIGA™ 工艺流程
13
超滤原理
超滤原理也是一种膜分离过程原理，超滤利用一种压力活性膜，在外界 推动力(压力)作用下截留水中胶体、颗粒和分子量相对较高的物质, 而水和小的溶质颗粒透过膜的分离过程。通过膜表面的微孔筛选可 截留分子量为3x10000—1x10000的物质。当被处理水借助于外界压 力的作用以一定的流速通过膜表面时，水分子和分子量小于300— 500的溶质透过膜，而大于膜孔的微粒、大分子等由于筛分作用被 截留，从而使水得到净化。也就是说，当水通过超滤膜后，可将水 中含有的大部分胶体硅除去，同时可去除大量的有机物等 。
缺点：单位体积内膜的充填密度较 低，占地面积大；膜管的弯头及连 接件多，设备安装费时。
9
卷式超滤装置
优点：单位体积内的有效膜面积较 大，水在膜表面流动状态比较好， 结构紧凑，占地面积较小。 缺点：进水预处理要求严格，对所 用的膜强度要求较高，使用过程 中，一旦发现膜破损须更换新的膜 元件。
10
中空纤维式超滤装置
颗粒附着在膜面
垢层不断堆积
需要反洗
25
3. XIGA™ 工艺流程
Back Wash（反洗）
26
3. XIGA™ 工艺流程 Backwash（反洗）
12
死端 Dead-end
UF主要性能
完全去除悬浮物
通过与悬浮物黏附，部分去除有机物 (TOC, COD, BOD)
去除微生物: 对细菌的对数去除率>Log 6 对病毒的对数去除率>Log 4
优质的RO进水 (低 SDI15) 在饮用水领域获得使用认证
Cryptosporidium (2-3 µm)
PES 中空纤维表面 过滤孔径 25 nm
17
死端 Dead-end
单支膜组件的装配
1. 8”Aquaflex 膜组件 2. 8”下端盖 3. 下端盖实心中心管 4. 2.5”小接头（3只） 5. 8”卡套（2只） 6. 2.5”小卡套（3只） 7. 8”带中心管上端盖
18
. 死端 Dead-end
板框式超滤装置
优点：装置牢固，适合在广泛的压力范 围内工作；流道间隙大小可调，原 水流道不易被杂物堵塞；具有可拆 性，清洗方便；通过增减膜及支撑 板的数量可处理不同水量。
缺点：装置较笨重；单位体积内的有效 膜面积较小；膜的强度要求较高， 一般做在无纺布上，以增强膜的机
械性能。
8
管式超滤装置
优点：原液流道截留面积较大，不 易堵塞；膜面的清洗比较容易，可 化学清洗或擦洗。
连续
复杂 高 高
低 低
5
超滤原理
超滤的作用及机理
超滤又称超过滤，用于截留水中胶 体大小的颗粒，而水和低分子量溶 质则允许透过膜。 超滤的机理是指由膜表面机械筛分、 膜孔阻滞和膜表面及膜孔吸附的综 合效应，以筛滤为主。
6
超滤膜与超滤装置
常用的超滤膜材料有： 醋酸纤维素膜，聚砜膜，聚酰胺膜
超滤装置： 主要有板框式、管式、卷式和中空 纤维式等
悬浮物浓度有一定要求，一 般悬浮物浓度要求控制在 50mg/L以下 Ø 有立式和卧式两种形式 Ø 污染物被限制在膜丝内部， 反洗没有死角
4
2. XIGA™ 死端UF
死端
错流
进水
进水
特点:
产水
产水
Ø 工艺流程 Ø 能量消耗 Ø 投资 Ø 运行 Ø 污染危险 Ø 对给水波动的敏感性
简单 低 低 不连续 高 高
标准安装框架 AquaFlex (SS316)
19
工艺流程
Ø 过滤 Filtration Ø 水力反洗 Back Wash Ø 化学增强反洗 Chemical Enhanced Backwash（CEB）
*在CEB强化法无法恢复膜过滤性能时使用化学清洗Clean In Place（CIP）
20
3. XIGA™ 工艺流程
水
水
2
外压式
Ø 净水透过方式－从膜外向 膜内
Ø 适合于进水量进水悬浮物 含量较高，或者不稳定的 情况，根据压力作用方式 外压式膜分为：压力式和 浸没式
Ø 外部流道配水不均匀，反 洗有死角，造成膜束间的 粘连，因此额外需要气洗
3
内压式
பைடு நூலகம்内压式
Ø 净水透过方向－从膜内向膜 外
Ø 料液分配均匀，流动状态好 Ø 根据膜丝内径的大小，进水
超滤原理并不复杂。在超滤过程中，由于被截留的杂质在膜表面上不断 积累，会产生浓差极化现象，当膜面溶质浓度达到某一极限时即生 成凝胶层，使膜的透水量急剧下降，这使得超滤的应用受到一定程 度的限制。
14
膜组件
死端UF进水
进水
产水
压力容器
进水
15
死端 Dead-end结构
8” Aquaflex 膜组件:
1) DIN 0.8 mm / L 1.5 m 40 m2 2) DIN 1.5 mm / L 1.5 m 20 m2
组件端面外壳接头
波浪板，共12块
进水端面，共12个扇区
给水旁路封闭 中心产水管
16
Ø 8” Aquaflex 膜死组端件D内e部ad结-e构nd
波浪板 经过优化的流体动力学结构 波浪板间的锁紧卡扣，将膜丝 摆动范围限制在一个小扇区内

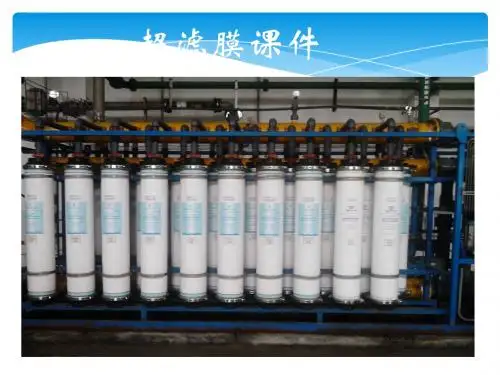

超滤装置
公 司： 主讲人：解义华 时 间：2020/4/14
Ø1
1
微滤
10 um – 100 nm
贾毛虫 隐孢子
微生物
1. 简介
超滤
100 - 10 nm
胶体 病毒
纳滤
10 - 1 nm
颜色 硬度 杀虫剂
反渗透
< 1 nm
盐分
胶体 病毒 颜色 硬度 杀虫剂 盐分
颜色 硬度 杀虫剂 盐分 水
盐分 水
优点：单位体积内有效膜面积最 大，工作效率最高，占地面积小。 中空纤维无须支撑物。 缺点：膜的清洗较困难，只能用水 力冲洗或化学清洗，不能用机械清 洗，另外，中空纤维膜损坏后要更 换整个组件。
11
超滤的特性
超滤的定义域为截留分子量500～500000左右，相应膜孔径大小的 近似值为0.002μ～0.1μ。截留分子量与膜孔径两者尚无对应关系 简单的理解，超滤膜如同筛子，在一定压力（0.1～0.6MPa）下允 许溶剂和小于膜孔径的溶质透过，而阻止大于孔径的溶质通过以完 成溶液的净化、分离和浓缩。
Filtration:（过滤）
21
3. XIGA™ 工艺流程 Filtration（过滤）
22
3. XIGA™ 工艺流程 Filtration（过滤）
23
3. XIGA™ 工艺流程 Filtration:膜丝内部 膜丝外侧
membrane
permeate
feed
24
3. XIGA™ 工艺流程
13
超滤原理
超滤原理也是一种膜分离过程原理，超滤利用一种压力活性膜，在外界 推动力(压力)作用下截留水中胶体、颗粒和分子量相对较高的物质, 而水和小的溶质颗粒透过膜的分离过程。通过膜表面的微孔筛选可 截留分子量为3x10000—1x10000的物质。当被处理水借助于外界压 力的作用以一定的流速通过膜表面时，水分子和分子量小于300— 500的溶质透过膜，而大于膜孔的微粒、大分子等由于筛分作用被 截留，从而使水得到净化。也就是说，当水通过超滤膜后，可将水 中含有的大部分胶体硅除去，同时可去除大量的有机物等 。
缺点：单位体积内膜的充填密度较 低，占地面积大；膜管的弯头及连 接件多，设备安装费时。
9
卷式超滤装置
优点：单位体积内的有效膜面积较 大，水在膜表面流动状态比较好， 结构紧凑，占地面积较小。 缺点：进水预处理要求严格，对所 用的膜强度要求较高，使用过程 中，一旦发现膜破损须更换新的膜 元件。
10
中空纤维式超滤装置
颗粒附着在膜面
垢层不断堆积
需要反洗
25
3. XIGA™ 工艺流程
Back Wash（反洗）
26
3. XIGA™ 工艺流程 Backwash（反洗）
12
死端 Dead-end
UF主要性能
完全去除悬浮物
通过与悬浮物黏附，部分去除有机物 (TOC, COD, BOD)
去除微生物: 对细菌的对数去除率>Log 6 对病毒的对数去除率>Log 4
优质的RO进水 (低 SDI15) 在饮用水领域获得使用认证
Cryptosporidium (2-3 µm)
PES 中空纤维表面 过滤孔径 25 nm
17
死端 Dead-end
单支膜组件的装配
1. 8”Aquaflex 膜组件 2. 8”下端盖 3. 下端盖实心中心管 4. 2.5”小接头（3只） 5. 8”卡套（2只） 6. 2.5”小卡套（3只） 7. 8”带中心管上端盖
18
. 死端 Dead-end
