材料加工数值模拟技术
金属材料加工中的数值模拟与工艺优化方法
金属材料加工中的数值模拟与工艺优化方法在金属材料加工过程中，数值模拟与工艺优化方法成为了现代制造业中的重要工具。
通过数值模拟可以更加精确地预测材料加工过程中的性能、变形以及损伤等相关参数，并通过工艺优化方法来改进加工工艺，以提高产品的质量和效率。
本文将探讨金属材料加工中的数值模拟与工艺优化方法。
首先，数值模拟在金属材料加工中的应用广泛。
通过数值模拟技术，可以模拟金属材料的加工过程，比如铸造、锻造、轧制和拉伸等。
数值模拟方法可以帮助工程师确定材料加工过程中的温度场、应变场和应力场等重要参数，预测零件的变形和损伤情况，从而促进工程设计和工艺优化。
其次，数值模拟也可以用于材料加工过程中缺陷的预测和排除。
在金属材料加工过程中，常常会出现一些缺陷，如热裂缝、气孔、夹杂物等。
通过数值模拟技术，可以模拟材料加工过程中的热流动、相变和应力分布等现象，预测可能出现的缺陷，并通过调整工艺参数来避免或减少缺陷的产生，提高产品的质量。
此外，数值模拟还可以用于材料选择和优化设计。
在金属材料加工过程中，不同的材料具有不同的力学性能和加工特性。
通过数值模拟分析不同材料的性能、变形和损伤等指标，可以确定最适合特定应用的材料，并对产品的设计进行优化。
这种基于数值模拟的材料选择和设计方法，能够节约时间和费用，提高产品的性能和竞争力。
除了数值模拟，工艺优化方法也是金属材料加工中的重要手段。
工艺优化的目标是在满足产品质量和性能要求的前提下，提高加工效率和降低成本。
常用的工艺优化方法包括参数优化、拓扑优化和设计优化等。
参数优化是通过调整加工过程中的参数，以寻求最佳的工艺条件。
通过数值模拟和实验分析，可以确定不同工艺参数对产品质量和性能的影响，然后采用数学优化方法寻找最优参数组合，实现质量和效率的最大化。
拓扑优化是通过优化材料的形状和结构，以满足特定的工程要求。
通过数值模拟和拓扑优化算法，可以确定材料的最佳形状、大小和布局等。
拓扑优化可以减少材料的使用量，降低产品的重量和成本，并提高产品的性能。
材料加工过程的数值模拟
• 金属塑性成形
优点：
• 生产效率高 • 产品质量稳定
• 原材料消耗少 • 有效改善金属的组织和力学性能
75％的钢材
70％的汽车零部件
缺点： • 以经验和知识为依据、以“试错”为基本方法
第四页，共75页。
• 虚拟制造
概念：在计算机内构造虚拟的生产系统模型，进行实际生产过程的模拟。
将虚拟制造技术应用于塑性加工全过程，其中的成形过程虚拟仿真（模
CATIA ） 5. 具备一定的专业外语阅读水平 6. 具备一定的计算机基本操作技能
第十八页，共75页。
国内外CAE分析师待遇情况
• 国外 因行业而异CAE分析师的年薪工资平均在8－10万美元，网格划分师在10万美
元以上。
• 国内
平均在年薪8万
第十九页，共75页。
第一讲 材料成形数值模拟概述
1. 引言
压铸参数设置
1. 材料属性（铸件、模具及其他）
1. 材料的热物性参数 2. 铸液的流动粘度
3. 材料的热弹塑性参数
2. 界面热交换参数
1. 模具－铸件－模具间热交换系数
2. 模具打开后，模具－空气，铸件－空气热交换 系数
3. 模具－敷料热交换系数
3. 边界条件设置
1. 浇道口液体充型速度
2. 浇道口压力
3. 模具上的合型力
第四十二页，共75页。
实例分析（前处理过程）
4. 铸件及模具初始温度 5. 重力大小及方向
4. 程序运行参数设置
1. 压铸循环次数 2. 程序循环次数 3. 紊流模型设置 4. 温度场设置 5. 缺陷分析设置 6. 应力场分析设置 7. 各个参数单位设置
第四十三页，共75页。
实例分析（后处理过程）
材料加工过程数值模拟
第一部分：铸造过程的数值模拟1.1概述铸造工艺历史悠久,但长期以来只是一种手工艺经验积累,近代逐渐成为一门工程技术,但仍缺乏完整的科学体系[1-3]。
铸件凝固及其相应的铸型充填是铸造工艺的基本技术问题,大部分铸造缺陷产生于这一过程或与之密切相关,但由于该项研究问题复杂、难度较大,在实际生产中不得不更多地依赖于经验。
液体金属进入型腔之后,流态和温度是如何变化的,凝固是如何进行的,缺陷是如何生成的,这些对铸造工作者来说还带有相当的盲目性。
如何把它们计算和描绘出来,优化出最佳方案并形成工艺文件,尽可能以较少人力、物力生产出优质铸件,这就是铸件凝固数值模拟的主要任务[2]。
该学科是材料发展的前沿领域, 是改造传统铸造产业的必由之路。
经历了数十年的努力, 铸件充型凝固过程计算机模拟仿真发展已进入工程实用化阶段, 铸造生产正在由凭经验走向科学理论指导。
铸造充型凝固过程的数值模拟, 可以帮助工作人员在实际铸造前对铸件可能出现的各种缺陷及其大小、部位和发生的时间予以有效的预测,在浇注前采取对策以确保铸件的质量, 缩短试制周期, 降低生产成本。
1962年丹麦的Forsund把有限差分法用于铸件凝固过程的传热计算，从此铸造工艺揭开了计算机优化的序幕。
电子计算机在铸造生产中得以应用，目前主要在生产管理和数据处理、生产过程自动化控制以及铸造工艺辅助设计等领域，而用计算机模拟仿真逐步代替传统的经验性研究方法，已成为21世纪铸件成形技术的发展趋势之一[3]。
数值模拟技术经过数十年的发展，已经步入工程实用化阶段。
1989年, 世界上第一个铸造CAE商品化软件在德国第7届国际铸造博览会上展出, 它以温度场分析为核心内容, 在计算机工作站上运行, 是由德国Aachen大学Sahm教授主持开发的, 被称之为MAG2MA软件。
同时展出的还有英国FOSECO公司开发的Solstar软件, 它可在微机上运行, 但对有限元分析作了极大的简化。
新材料研发的数值模拟方法
新材料研发的数值模拟方法随着科技的不断进步，新材料的研发和应用也越来越受到人们的关注。
在新材料的研发过程中，数值模拟方法是不可或缺的工具。
本文主要介绍新材料研发的数值模拟方法。
一、概述在新材料研发中，数值模拟方法是一种重要的手段。
通过数值模拟可以分析材料的物理和化学性质，优化材料的配方和制备工艺，降低实验成本和时间。
目前，常用的数值模拟方法包括分子动力学模拟、有限元方法、计算流体力学等。
二、分子动力学模拟分子动力学模拟是一种将分子的运动情况转化为数学运算的方法。
通过分子动力学模拟，可以模拟分子间的相互作用力，预测材料的物理和化学性质。
该方法通常用于模拟固体、液体和气体等物质的运动状态。
分子动力学模拟被广泛运用在新材料的设计、合成和结构分析等方面，如纳米材料的研究、高分子材料的性能预测等。
三、有限元方法有限元方法是一种数值分析方法，将连续的物理系统分解成离散的元素。
通过有限元方法，可以对物体的应力、变形等数值特征进行计算和仿真。
该方法广泛应用于机械、土木、航空等领域，并逐渐被应用于新材料研发中。
例如，有限元方法可以用于模拟复合材料的特性，优化材料的设计和制备工艺，降低生产成本。
四、计算流体力学计算流体力学是一种对流体流动进行数值计算的方法。
该方法采用数学模型来描述流体的流动情况，包括速度分布、压力分布、温度分布等。
该方法广泛应用于汽车、航空、电子等领域，并逐渐被应用于新材料的研发中。
例如，计算流体力学可以用于模拟液态金属的流动情况，优化制备工艺，提高材料的性能。
五、总结新材料的研发离不开数值模拟方法的支持。
分子动力学模拟、有限元方法、计算流体力学等数值模拟方法，可以用于模拟材料的物理和化学性质，优化材料的配方和制备工艺。
通过数值模拟，可以降低实验成本和时间，提高研发效率。
未来，随着数字化技术的不断发展，数值模拟方法将在新材料研发中发挥越来越重要的作用。
金属加工行业中的数值模拟技术应用研究
金属加工行业中的数值模拟技术应用研究随着科技的不断进步，数值模拟技术在金属加工行业中的应用也变得越来越广泛。
数值模拟技术通过计算机的高性能计算能力，能够模拟金属材料的加工过程、预测产品性能，并优化加工工艺，提高生产效率。
本文将就金属加工行业中的数值模拟技术应用进行深入研究，探讨其在加工工艺改进、材料选择和产品设计等方面的重要作用。
一、数值模拟技术在加工工艺改进中的应用数值模拟技术在金属加工工艺改进中具有重要的作用。
首先，通过对金属材料的应力分析，可以预测加工过程中的应力分布情况，避免因应力过大而引起的变形或断裂等问题。
此外，数值模拟技术还可以模拟金属的热处理过程，优化加热和冷却过程，提高产品的强度和韧性。
其次，数值模拟技术可以帮助优化金属加工工艺参数。
通过对各种加工工艺参数的模拟和分析，可以确定最佳的工艺参数，并对加工过程进行优化，提高产品的精度和质量。
例如，在金属锻造领域，数值模拟技术可以模拟锻造过程中金属的变形情况，预测材料流动、变形和应力分布，以及各个工序的变形和缺陷情况，从而优化模具设计和锻造工艺参数。
另外，数值模拟技术还可以用于预测金属加工过程中的材料流变行为。
通过对金属材料的流变模型建立和参数拟合，可以预测金属在加工过程中的应力—应变曲线、流动应力分布以及织构演化等。
这些信息对于设计合适的加工工艺和改进材料的性能至关重要。
二、数值模拟技术在材料选择中的应用除了在加工工艺改进方面的应用，数值模拟技术还在金属材料选择中发挥着重要作用。
在金属加工行业中，不同的材料具有不同的力学性能、变形行为和耐磨性等特性。
通过数值模拟技术，我们可以对不同材料进行仿真分析，了解其性能特点，并根据具体的应用要求选择合适的材料。
例如，在汽车行业中，数值模拟技术可以模拟车辆碰撞、承载等情况下金属材料的应力分布、变形程度和损伤情况。
通过对不同材料的模拟比较，可以找到具有更好抗碰撞性能和韧性的材料，提高车辆的安全性能。
材料加工中的先进数值模拟研究

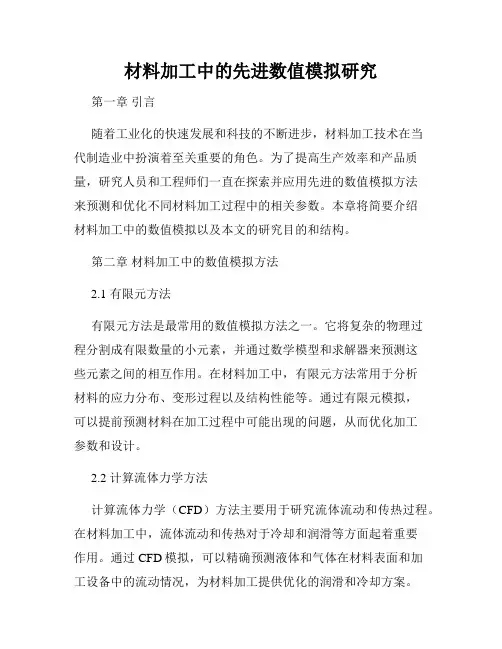

材料加工中的先进数值模拟研究第一章引言随着工业化的快速发展和科技的不断进步，材料加工技术在当代制造业中扮演着至关重要的角色。
为了提高生产效率和产品质量，研究人员和工程师们一直在探索并应用先进的数值模拟方法来预测和优化不同材料加工过程中的相关参数。
本章将简要介绍材料加工中的数值模拟以及本文的研究目的和结构。
第二章材料加工中的数值模拟方法2.1 有限元方法有限元方法是最常用的数值模拟方法之一。
它将复杂的物理过程分割成有限数量的小元素，并通过数学模型和求解器来预测这些元素之间的相互作用。
在材料加工中，有限元方法常用于分析材料的应力分布、变形过程以及结构性能等。
通过有限元模拟，可以提前预测材料在加工过程中可能出现的问题，从而优化加工参数和设计。
2.2 计算流体力学方法计算流体力学（CFD）方法主要用于研究流体流动和传热过程。
在材料加工中，流体流动和传热对于冷却和润滑等方面起着重要作用。
通过CFD模拟，可以精确预测液体和气体在材料表面和加工设备中的流动情况，为材料加工提供优化的润滑和冷却方案。
2.3 分子动力学方法分子动力学方法基于分子水平的模拟，通过计算原子和分子之间的相互作用来研究材料的宏观行为。
在材料加工中，分子动力学方法可以用于模拟材料的形状变化、断裂行为以及界面效应等。
通过分子动力学模拟，可以深入了解材料加工过程中微观尺度上的变化，为优化加工工艺提供指导。
第三章材料加工中的先进数值模拟应用3.1 材料成形加工材料成形加工是指将材料通过外力改变其形状和尺寸的过程，常见的方法有压力成形、拉伸成形等。
通过数值模拟方法，可以预测制造过程中材料的应力分布、变形情况以及可能出现的缺陷，为制造工艺提供优化方案。
3.2 金属焊接和熔融加工金属焊接和熔融加工是常见的金属加工方法，也是数值模拟应用的一个重要领域。
通过数值模拟方法，可以模拟焊接过程中的热传导、熔池形成与凝固以及残余应力等因素，帮助优化焊接参数、预测焊接缺陷并提高焊接品质。
材料热加工数值模拟
内容提要：本文首先论述了材料热加工工艺模拟研究的重大意义；回顾、分析了国内外热加工工艺模拟的研究历程和技术发展趋势和方向；提出了我国在该领域开展研究与应用工作的建议。
当前，金属材料仍是应用范围最为广泛的机械工程材料，材料热加工(包括铸造、锻压、焊接、热处理等)是机械制造业重要的加工工序，也是材料与制造两大行业的交叉和接口技术。
材料经热加工才能成为零件或毛坯，它不仅使材料获得一定的形状、尺寸，更重要的是赋予材料最终的成份、组织与性能。
由于热加工兼有成形和改性两个功能，因而与冷加工及系统的材料制备相比，其过程质量控制具有更大的难度。
因此，对材料热加工过程进行工艺模拟进而优化工艺设计，具有更为迫切的需求。
近二十多年来，材料热加工工艺模拟技术得到迅猛发展，成为该领域最为活跃的研究热点及技术前沿。
一、引言1.1 使金属材料热加工由"技艺"走向"科学"，彻底改变热加工的落后面貌金属材料热加工过程是极其复杂的高温、动态、瞬时过程，难以直接观察。
在这个过程中，材料经液态流动充型、凝固结晶、固态流动变形、相变、再结晶和重结晶等多种微观组织变化及缺陷的产生与消失等一系列复杂的物理、化学、冶金变化而最后成为毛坯或构件。
我们必须控制这个过程使材料的成分、组织、性能最后处于最佳状态，必须使缺陷减到最小或将它驱赶到危害最小的地方去。
但这一切都不能直接观察到，间接测试也十分困难。
长期以来，基础学科的理论知识难以定量指导材料加工过程，材料热加工工艺设计只能建立在"经验"基础上。
近年来，随着试验技术及计算机技术的发展和材料成形理论的深化，材料成形过程工艺设计方法正在发生着质的改变。
材料热加工工艺模拟技术就是在材料热加工理论指导下，通过数值模拟和物理模拟，在试验室动态仿真材料的热加工过程，预测实际工艺条件下材料的最后组织、性能和质量，进而实现热加工工艺的优化设计。
它将使材料热加工沿此方向由"技艺"走向"科学"，并为实现虚拟制造迈出第一步，使机械制造业的技术水平产生质的飞跃。
材料加工中的数值模拟技术
材料加工中的数值模拟技术近年来，随着科技的不断进步和发展，材料加工中的数值模拟技术正在得到越来越广泛的应用。
数值模拟技术可以模拟材料加工过程中的各种因素，从而对生产过程进行优化，提高产品的质量和生产效率。
本文将从数值模拟技术在材料加工中的应用、数值模拟技术的分类以及数值模拟技术的发展趋势等方面对其进行探讨。
一、数值模拟技术在材料加工中的应用材料加工是指通过加工方法将原材料加工成符合要求的零部件、工件、产品等。
常见的材料加工方法包括钣金加工、铸造加工、焊接加工、铣削加工等。
而数值模拟技术是指利用计算机模拟材料加工过程中的各种因素，从而对生产过程进行优化、改进和控制的一种技术。
数值模拟技术可以模拟材料的受力情况、材料变形情况、温度变化情况等因素，从而能够准确地预测材料加工过程中的各种物理效应以及产品的性能。
这不仅能够提高产品的质量和生产效率，还能够降低生产成本，并且减少生产事故的发生。
二、数值模拟技术的分类数值模拟技术在材料加工中的应用是十分广泛的，而基于不同的模拟对象，数值模拟技术可以分为多种类型。
主要包括流体力学模拟、热传导模拟、结构力学模拟、材料塑性变形模拟等。
流体力学模拟是指对材料加工过程中的液体流动情况进行模拟。
如液态金属的流动、塑料挤出等。
热传导模拟是指对材料加工过程中的温度变化情况进行模拟。
如钢件的热处理、焊接熔池的温度分布等。
结构力学模拟是指对材料加工过程中的结构力学情况进行模拟。
如机械零件的承载能力、机器的振动稳定性等。
材料塑性变形模拟则是针对材料加工过程中的塑性工艺进行模拟。
如钣金成形过程、有限元法等。
三、数值模拟技术的发展趋势随着科学技术的发展，数值模拟技术也在不断地演变和创新。
在材料加工中，数值模拟技术已经成为了一个越来越重要的工具。
未来，数值模拟技术的发展趋势主要集中在以下几个方面。
1. 多物理场模拟的综合性应用在材料加工过程中，常常需要考虑到多个因素共同影响下的加工情况，如温度、应力、变形等。
新型材料加工中的数值模拟与优化研究
新型材料加工中的数值模拟与优化研究随着科技的发展，新型材料的应用越来越广泛。
然而，这些材料往往具有特殊的物理和化学特性，因此在加工过程中会面临许多挑战。
数值模拟和优化技术可以帮助工程师更好地了解和解决这些问题。
一、新型材料的加工过程新型材料包括复合材料、高温合金、超硬材料、高强度钢等等，它们的特殊物理和化学特性使得在加工过程中会遇见一些难题。
例如，在钛合金的切削加工中，高温和高速度加工造成了刀具磨损严重的问题；在复合材料的制造中，由于其具有异质性、各向异性、非线性和非均匀的性质，导致复合材料的加工过程中需要应对许多不确定性问题。
二、数值模拟在新型材料加工中的应用数值模拟技术可以帮助工程师更好地了解新型材料加工中的复杂物理过程，以及选择合适的工艺参数和工具以达到最优成形效果。
下面是数值模拟技术在新型材料加工中的应用案例。
1. 钛合金的数值模拟通过数值模拟，可以了解钛合金在高速切削时的热变形和应力分布情况。
研究表明，采用先进的涂层技术可以显著降低刀具磨损，从而延长刀具的使用寿命。
2. 复合材料的数值模拟采用数值模拟，可以模拟复合材料的成形过程和应力分布情况。
研究表明，采用温度和压力适当的热压机模具可以最大限度地减少纤维破损和排列不精的问题，从而提高复合材料的力学性能。
3. 高强度钢的数值模拟通过数值模拟技术，可以模拟高强度钢的成形过程和应力分布情况。
研究表明，减少切削速度、采用合适的冷却液和刀具可以降低钢材的热影响和变形，从而获得更好的形状和尺寸精度。
三、数值模拟与实验的结合虽然数值模拟可以模拟加工过程中的各种物理现象，但它不能代替实际实验。
只有结合实验和模拟可以更好地理解加工过程和物理现象，并最终确定最优的加工工艺。
例如，在模拟复合材料成形过程中，可以通过实验对成型工具采用的材料、温度、压力等参数进行验证。
实验数据可以用于进一步优化数值模拟中的成型工艺，以达到更好的成型效果。
四、数值优化在新型材料加工中的应用数值优化技术可以帮助工程师选择最佳参数以达到最优的加工效果。
数值模拟技术在材料分析中的应用
数值模拟技术在材料分析中的应用一、前言材料科学是一个十分重要的学科领域，在各种工业生产中都有应用。
其中，材料的结构和性质分析是其重要研究领域。
而数值模拟技术（Numerical Simulation）就是指用计算机模拟一些实际问题的数值方法。
数值模拟技术在材料分析中得到了广泛应用，成为探究材料结构和性能的重要工具。
下面针对不同的材料和分析方法，分别介绍数值模拟技术在材料分析中的应用。
二、金属材料分析金属材料是重要的结构材料。
在其物理性质分析中，数值模拟技术亦得到了广泛应用。
1. 有限元法有限元法（Finite Element Method）是金属材料分析中的通用方法之一。
其基本思想是将材料分割为若干个有限元素，在限制条件下计算每个元素的应变状况。
得到各个元素的应力之后，再将这些结果集成为整个材料的力学性质。
这种方法可以计算材料内部的应力和变形分布，为材料的优化设计和生产提供了基础。
例如，有限元法可以用于优化车身结构，提高汽车碳排放能力。
制造大型锻造工件的时候，可以运用有限元法来进行应力分析，根据失效准则来考虑一些构件的材料强度和耐久性等问题。
分子动力学（Molecular Dynamics）是另一种常用的数值模拟技术，其基本理论是分子的运动性质。
这种方法可以模拟原子和分子在不同环境下的行为，并且能够模拟出材料结构的动态行为。
在材料科学研究中，分子动力学可用于细致且精确的分析材料的力学性质和电学性质。
例如，分子动力学可以模拟纳米加工过程中的金属应力行为，改善材料的强度和韧性。
三、高分子材料分析高分子材料不仅应用广泛，而且复杂性高，在研究中往往需要运用到多种数值模拟技术。
下面列举两种主要数值模拟技术的应用场景。
1. 分子力学分子力学（Molecular Mechanics）是一种模拟材料分子内部作用力及其与周围环境相互作用的方法。
通过模拟材料逐层生长或加工的过程，可以使分析结果更加精确，从而为高分子材料的调制提供指导意见。
数值模拟在材料加工中的应用研究
数值模拟在材料加工中的应用研究一、引言随着科技的飞速发展，数值模拟成为材料加工领域中不可或缺的一部分，成为实现产品质量提升、生产工艺优化、成本控制等目标的重要手段。
本文将从数值模拟的基本概念、材料加工中数值模拟的应用、以及数值模拟在材料加工中的未来发展等方面对数值模拟在材料加工中的应用进行探讨。
二、数值模拟的基本概念数值模拟是以计算机为基础，利用数学方法和计算机技术对现实世界中复杂的物理现象进行模拟，以求得定量的近似解或最优解的方法。
数值模拟在早期应用于设计计算机芯片、航空飞行模拟、电力系统仿真等领域，而在近年来的材料加工领域得到了广泛应用。
三、材料加工中数值模拟的应用1.成型工艺模拟成型工艺是材料加工的关键环节，对于确保产品的质量、损耗率和生产时间等方面具有重要影响。
数值模拟可以通过有限元法、CFD等手段对成型工艺进行模拟，预测整个成型过程中的温度分布、应力分布等参数，为优化成型过程提供依据。
2.热处理过程模拟热处理是材料加工中的一个重要流程，能够改变材料的组织结构和性能。
数值模拟可以通过计算材料的本构模型和热力学模型，模拟热处理过程中的温度场、应力场等参数，可以量化分析材料的变形情况和热处理效果，并为制定合理的热处理方案提供数据支持。
3.激光加工、电火花加工等非传统加工工艺模拟传统的加工技术在一些材料上存在很大的局限性，而非传统加工技术（激光加工、电子束加工、电火花加工等）由于其高效、精密等特点，被广泛应用于各个领域。
数值模拟可以对非传统加工工艺中的温度分布、熔池形态、应力变化等进行分析、预测，为选择合适的加工参数和优化加工方案提供数据支持。
四、数值模拟在材料加工中的未来发展数值模拟在材料加工中的应用正面临着越来越多的挑战，如如何将数值模拟模型与实际生产过程进行深度融合，从而更好地现实虚拟并行；如何进一步提高数值模拟的分辨率，更精确地预测变形、熔池形态、纹路跳动等问题；如何将数值模拟与机器学习相结合，实现更高效、更智能的生产过程等。
材料加工中的数值模拟方法 微观组织数值模拟
焊接过程模拟：利用数值模拟方法对焊接过程进行建模，研究焊接应力、变形和焊接缺陷等问题， 提高焊接质量和效率。
铸造过程模拟：通过数值模拟方法对铸造过程进行建模，预测铸件充型、凝固和冷却等过程，优 化铸造工艺和模具设计。
应用实例3：复合材料微观组织模 拟
材料加工中的微观组织 数值模拟方法
材料加工过程中微观组织变化规律
微观组织结构对 材料性能的影响
数值模拟方法在 材料加工中的应 用
微观组织变化规 律的模拟结果分 析
数值模拟方法在 材料加工中的优 势与局限性
材料加工过程中微观组织数值模拟方法应用
微观组织数值模拟方法概述 材料加工过程中微观组织演变规律 微观组织数值模拟方法在材料加工中的应用 案例分析：微观组织数值模拟在材料加工中的应用效果
数值模拟方法分类
有限元法
边界元法
有限差分法
有限体积法
数值模拟方法应用领域
机械制造领域 汽车工业领域 航空航天领域 能源与化工领域 电子与半导体领域 生物医学工程领域
材料加工中的数值模拟 方法
材料加工过程数值模拟方法
数值模拟方法的基 本原理
材料加工过程中的 数值模拟方法
数值模拟方法在材 料加工中的应用
微观组织数值模拟方法原理
微观组织数值模拟方法的基本原理 微观组织数值模拟方法的数学基础 微观组织数值模拟方法的物理基础 微观组织数值模拟方法的实现过程
微观组织数值模拟方法应用实例
微观组织模拟方法概述
应用实例2：陶瓷材料微观组织模 拟
添加标题
添加标题
添加标题
添加标题
数值模拟技术在大型锻件生产中的应用概述
数值模拟技术在大型锻件生产中的应用概述引言大型锻件生产是现代制造业中的重要组成部分，其广泛应用于航空航天、船舶、能源等领域。
传统的大型锻件生产过程存在一些问题，如生产周期长、成本高、质量难以保证等。
为了解决这些问题，数值模拟技术逐渐被引入到大型锻件生产中，以提高生产效率和质量。
本文将对数值模拟技术在大型锻件生产中的应用进行概述。
数值模拟技术概述数值模拟技术是利用计算机对工程问题进行模拟和求解的一种方法。
它通过建立复杂的数学模型和方程组，并利用数值计算方法进行求解，以得到问题的近似解。
在大型锻件生产中，数值模拟技术主要应用于锻造工艺的优化和质量预测。
数值模拟技术在大型锻件生产中的应用1. 锻造工艺优化数值模拟技术可以对大型锻件的锻造工艺进行优化，以提高生产效率和质量。
首先，通过建立数学模型和方程组，模拟锻造过程中的物理现象和力学行为。
然后，利用数值计算方法对模型进行求解，得到锻造过程中的温度、应力、变形等参数的分布情况。
最后，通过对这些参数的分析和优化，确定最佳的锻造工艺参数。
这样可以减少锻件的变形和裂纹等缺陷，提高产品的质量。
2. 锻件质量预测数值模拟技术可以预测大型锻件在锻造过程中的质量情况，从而提前发现可能出现的缺陷和问题。
在数值模拟中，可以模拟锻件在锻造过程中的受力情况、温度变化和变形行为等。
通过分析模拟结果，可以判断锻件是否存在裂纹、变形过大等问题。
如果发现问题，可以及时调整工艺参数，避免生产出次品产品或发生事故。
3. 锻件设计改进数值模拟技术还可以用于大型锻件的设计改进。
通过模拟分析，可以对设计进行优化，以提高锻件的强度和耐久性。
同时，数值模拟还可以评估不同设计方案的可行性和效果，避免进行试验和生产后才发现问题。
这样可以节省时间和成本，提高产品的设计质量。
4. 锻造工艺参数优化数值模拟技术可以帮助优化大型锻件的锻造工艺参数，以提高生产效率和质量。
通过模拟分析，可以确定最佳的锻压力、锻造速度、温度等工艺参数，以降低生产成本和缩短生产周期。
数值模拟技术在新材料开发中的应用
数值模拟技术在新材料开发中的应用一、引言随着科学技术的不断发展，新材料开发成为现代化学领域的重要研究方向。
而数值模拟技术作为一种重要手段，正在越来越广泛地应用于新材料开发过程中。
本文将从新材料开发的需求出发，介绍数值模拟技术在新材料研究中的应用，并对其优势和局限性进行探讨。
二、数值模拟技术在新材料结构预测中的应用1. 分子动力学模拟分子动力学模拟是一种常用的数值模拟方法，可以用来预测和模拟材料的结构、力学性质和热力学行为。
通过模拟材料中原子的运动，可以获得材料的力学参数、相变行为和热膨胀性质等，从而为新材料的设计和开发提供帮助。
2. 密度泛函理论计算密度泛函理论是计算材料电子结构和性质的重要方法。
通过对材料的电子密度进行计算和分析，可以预测材料的光学、磁学和电子输运性质等。
同时，密度泛函理论也可以用来优化材料的晶体结构，提供有关材料中原子排列和键合变化的信息。
3. 有限元分析有限元分析是一种计算力学的数值模拟方法，通过离散化材料结构，将复杂的问题简化为多个小问题，并利用计算机求解得到材料的应力分布、变形、疲劳寿命等信息。
这种方法在新材料开发中的应用包括研究材料的力学性能、确定材料的工艺参数、预测材料的断裂行为等。
4. 相场模拟相场模拟是一种描述材料相变和微观结构演化的方法。
通过对材料中相界面的描述，可以预测材料的相变行为、晶体生长模式和热处理过程中的微观结构演化情况。
相场模拟可以为新材料的设计和制备提供指导，加快材料开发的速度和降低成本。
三、数值模拟技术在新材料性能评估中的应用1. 界面性能评估新材料往往包含多相界面，界面的性能对材料的整体性能起着重要作用。
数值模拟技术可以用来评估材料界面的结合强度、断裂行为和界面损伤等，为新材料的设计和优化提供依据。
2. 功能化合物设计通过数值模拟技术，可以计算和模拟材料中的化学反应和物理过程，进而设计具有特定功能的新材料。
例如，通过计算和模拟材料的光电性能，可以设计出效果更优的光电器件材料。
数值模拟技术在材料科学中的应用
数值模拟技术在材料科学中的应用数值模拟技术是一种研究科学问题的重要方法，在材料科学研究中的应用非常广泛。
数值模拟技术可以模拟物质的各种物理过程，并对物质的性质和行为进行预测。
在材料科学中，数值模拟技术可以用来改善材料的制备和性能，提高材料的稳定性和寿命，为新材料的开发提供依据。
1. 分子动力学模拟分子动力学模拟是用计算机来模拟大分子体系、材料界面、表面吸附及摩擦等现象的一种方法。
这种方法可以通过建立分子动力学方程，获得各个分子的位置、速度和力，再用随时间步进法求解，从而得出大分子的运动状态。
分子动力学模拟在材料科学中的应用非常广泛，可以用于研究微观结构的演变、材料的强度、耐久性、界面现象、热稳定性等问题。
2. 计算材料学计算材料学是一种以计算科学技术为基础，应用计算机模拟、数值计算和模型构建等方法研究材料性能学的新兴领域。
通过计算材料学，可以预测材料的性质和性能、分析各种材料的微观结构和材料界面等问题。
计算材料学的应用范围非常广泛，可以应用于对各种物理、化学和机械性质进行预测，为材料设计和选材提供重要依据。
3. 有限元分析有限元分析是指利用计算机数值计算技术，对一种物理量的变化规律进行数值模拟，通过计算出该物理量的数值变化，进一步推导出该物理量的数学模型。
有限元分析是一种在材料和结构的研究中广泛应用的方法，它可以模拟各种材料和结构的力学行为，如弹性、塑性、断裂、疲劳等现象。
同时，在研究材料的力学性能和耐久性方面，有限元分析还可以帮助研究者预测材料的疲劳寿命和裂纹扩展路径等问题。
4. 多尺度模拟多尺度模拟是指利用计算机模拟技术，将宏观物质的性质和行为模拟到微观水平上进行研究的一种方法。
多尺度模拟在材料科学中的应用非常广泛，可以应用于分析各种材料的性质和性能，研究材料的微观结构和力学行为。
多尺度模拟可以通过组合不同的尺度和方法，从宏观和微观两个方面对材料进行分析，为材料设计和材料性能改进提供有力支持。
材料加工中的数值模拟方法-微观组织数值模拟(2)课件
PPT学习交流
13
Phase Field Method 相场法
相场模型是一种建立在热力学基础上，考虑有序化势与热 力学驱动力的综合作用来建立相场方程描述系统演化动力 学的模型。
其核心思想是引入一个或多个连续变化的序参量，用弥散 界面模型代替传统的尖锐界面来描述界面。
相场法的不足是计算量巨大，可模拟的尺度较小（最大可 达几十个微米）。
G ref xiGi0 i
纯组元i 的标准 Gibbs自由能
而理想混合熵对Gibbs自由能的贡献可表示为
G m id ix T S m id ixR T xilnxi i
因此，Gibbs自由能的求解关键是建立过剩Gibbs自由 能的表达式
50 00
100
200
300
400
Tracking interface makes the difference!
Y.T. Kim, N. Goldenfield (2002)
M e s h e le m e n ts iz e :~ 2 0 M e she le m e n tsize:1
nod具有随机性质 事物的特点及物理实验过程。
②受几何条件限制小。 ③收敛速度与问题的维数无关。 ④误差容易确定。
①收敛速度慢。 ②误差具有概率性。 ③进行模拟的前提是各
输入变量相互独立。
⑤程序结构简单，易于实现PPT。学习交流
11
蒙特卡罗方法在金融工程学，宏观经济学，计算物理学(如 粒子输运计算、量子热力学计算、空气动力学计算)等领域 应用广泛。
17
Level Set Method 水平函数调整法
d (x,t) x
Signed distance
(
金属材料加工中的数值模拟与优化技术应用分析
金属材料加工中的数值模拟与优化技术应用分析近年来，随着科学技术的不断发展，金属材料加工中的数值模拟与优化技术得到了广泛应用。
数值模拟技术通过数学建模和计算机仿真，将现实中的复杂加工过程转化为计算机可以处理的问题，并通过优化算法得出最佳加工参数，提高加工效率与质量。
本文将从数值模拟与优化技术的应用角度，对金属材料加工中的数值模拟与优化技术进行分析。
首先，数值模拟技术在金属材料加工中发挥着重要的作用。
在实际加工中，通过传统试错法来确定最佳加工参数耗费时间和资源。
数值模拟技术可以通过建立复杂的数学模型来模拟加工过程，从而预测材料的行为和性能。
这种方法不仅可以提前检测可能出现的问题，还可以优化加工工艺，减少试错次数。
例如，在金属材料的热加工过程中，通过数值模拟技术可以预测材料的温度分布、变形量以及应力分布等信息，从而帮助工程师优化加工参数，提高生产效率和产品质量。
其次，数值模拟技术还可以在金属材料加工中用于优化设计。
通过建立完整的数值模型，考虑各种因素对加工过程的影响，可以实现加工优化。
在设计金属材料的复杂零件时，数值模拟技术可以模拟整个生产过程，包括材料选择、结构设计、工艺参数等。
通过不断迭代和优化，可以得到最佳的产品设计和加工参数，以满足客户需求和制造标准。
此外，数值模拟技术还可以提高金属材料加工的安全性。
在一些高风险的加工过程中，如高速铣削、焊接等，可能会出现金属材料的变形、破损和材料疲劳等问题。
使用数值模拟技术可以事先预测潜在的问题，并通过优化设计和加工参数来降低风险。
通过数值模拟技术可以模拟各种复杂的力学问题，如材料的应力、应变等，并通过仿真分析来改进加工工艺，提高零件的耐用性和稳定性。
最后，数值模拟技术在金属材料加工中的应用还可以减少成本和环境影响。
在传统的试错法中，需要花费大量的时间和资源来进行实验，不仅增加了成本，而且对环境造成了一定的影响。
通过数值模拟技术，可以通过计算机进行虚拟试验，并通过优化参数来减少实际试验的次数，降低成本和环境影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《材料加工数值模拟技术》期末综述报告题目：扭压复合加载之DEFORM模拟学院：学号：姓名：指导老师：机械工程及自动化学院SY1107110许亿张彦华教授2012年6月1 绪论1.1课题的背景[1]锻造成形是现代制造业中的重要加工方法之一。
锻造成形的制件有着其他加工方法难以达到的良好力学性能。
随着科技发展，锻造成形工艺面临着巨大的挑战：各行业对锻件质量和精度的要求越来越高，成本要求越来越低。
这就要求设计人员在尽可能短的时间内设计出可行的工艺方案和模具结构。
但目前锻造工艺和模具设计，大多仍然采用实验和类比的传统方法，不仅费时而且锻件的质量和精度很难提高。
随着有限元理论的成熟和计算技术的飞速发展，运用有限元数值模拟进行锻压成形分析，在尽可能减少或无需物理实验的情况下，得到成形中的金属流动规律、应力场、应变场等信息，并据此设计工艺和模具，已经成为一种行之有效的手段。
锻造成形大多属于三维非稳态塑性成形，一般不能简化为平面或轴对称等简单问题来近似处理。
在成形过程中，即存在材料非线性，又有几何非线性，同时还存在边界条件非线性，变形机制十分复杂，并且接触边界和摩擦边界也难以描述。
应用刚(粘)塑性有限元法进行三维单元数值模拟，是目前国际公认的解决此类问题的最好方法之一。
本文针对镦粗这一锻造中常用的加工方式，采用DEFORM数值模拟软件对其进行模拟，从而显现出数值模拟技术的巨大优势。
2镦粗工艺的概述2.1 镦粗的定义自由锻是锻造常用的加工方法，自由锻造是利用冲击力或压力使金属在上下砧面间各个方向自由变形，不受任何限制而获得所需形状及尺寸和一定机械性能的锻件的一种加工方法，而镦粗是自由锻的一种常用加工方式，既使毛坯高度减小而横截面增大的成形工序，它可以用于以下几个方面：1.由横截面积较小的坯料得到横截面较大而高度较小的锻件。
2.冲孔前增大坯料横截面和平整坯料端面。
3.提高下一步拔长时的锻造比。
4.反复进行镦粗与拔长可以破碎合金工具钢中的碳化物。
镦粗一般可分为平砧镦粗、垫环镦粗和局部镦粗三类。
本文涉及的主要是平砧镦粗。
2.2 镦粗缺陷及问题在镦粗过程中，由于工件与工具存在摩擦，阻碍金属流动，使成形所需的压力增加及导致不均匀变形，可能产生裂纹，鼓形等。
同时在高温下镦粗时，温度降低快，屈服极限较高，产生不均匀变形更加明显。
如上图所示，开始镦粗后上下表面有摩擦力，阻碍金属向外流动，中间不存在摩擦力，而由于塑性变形总体积不变，所以出现了如图的鼓形。
因此，为提高锻件的质量和变形量，自由锻过程中应该尽量小鼓形，提高镦粗变形的均匀性，这对于难变形材料和锻件的镦粗尤为重要。
2.3 扭压复合加载成形[3]为了提高镦粗变形的均匀性，现在提出一种新型的加工的方法—扭压复合加载成形。
扭压复合加载成形的原理是在工件高度方向上施加压力的同时，使弓箭产生扭转运动，将被动摩擦转化为促进金属流动的主动摩擦的一种新型工艺。
扭压复合加载成形通过主动摩擦力给工件施加扭压的作用，迫使工件产生高度方向上的压缩变形和很界面上的剪切变形，以消除镦粗成形中摩擦的有害作用，促进金属的流动（如下图所示），扭压成形时多出剪切应变，该剪切力在难变形区促进了晶粒的滑移流动，均匀性自然就提高了。
为了验证该加工方式的科学性和合理性，我们可以用数值模拟技术—deform对其进行模拟分析，通过对普通镦粗和扭压复合加载镦粗实验的对比，得到更优的加工方式，从而在很大程度上降低实验所带来的繁琐。
3. DEFORM概述及实验模拟分析3.1 DEFORM概述Deform是针对复杂金属成型过程的三维金属流动分析的功能强大的过程模拟分析软件。
该软件的理论基础是经过修订的拉格朗日定理，属于钢塑性有限元法，其材料模型包括刚性材料模型、塑性材料模型、多孔材料模型和弹性材料模型。
Deform-2D的单元类型是四边形，deform-3D的单元类型是经过特殊处理的四面体，更容易实现网格重划分。
后者在模拟金属成型过程中三维流动时可以提供极有价值的工艺分析数据及有关成型过程中的材料和温度流动。
典型应用包括锻造、摆碾、轧制、旋压、拉拔和其他成型加工手段。
是模拟3D材料流动的理想工具。
不仅稳健性好，而且易于使用。
Deform强大的功能模拟引擎能够分析金属成型过程中多个关联对象耦合多用的大变形和热特性。
系统中集成了任何在必要时能够自行触发自动网格重画生成器，生成优化的网格系统。
在要求精度较高的区域，可划分细密的网格，从而降低题目的运算规模，并显著提高计算效率。
Deform图形界面既强大又灵活，为用户准备输入数据和观察结果提供了有效工具，还提供了3D几何操作修正工具，这对于3D过程模拟极为重要。
deform系统几十年来一贯秉承力保计算准确可靠地传统。
3.2 实验模拟与分析3.2.1 实验模拟[2]Deform模拟过程主要可分为以下几个步骤：接下来就对以上给出的几个步骤进行详细的分解，从中我们能感受到deform的优越性便捷性。
首先我们进行材料的设置：毛坯材料为AL-2-17，高度80mm，直径60mm，单元网格10000。
上模为直径120mm，刚性，主动摸，垂直下压，下压速度为2mm/s，运动行程为40mm。
对于普通镦粗其角速度为0，扭压复合加载角速度为0.1745rad/s。
下模直径为200mm，刚性，不动。
上模与工件及工件与下模的接触摩擦系数为0.12.加工温度为常温。
(1)设置模拟控制初始条件：主要是对模拟过程的单位(unite)及名称的设置。
在simulationcontrol里的main进行。
(2) 输入对象模型：先添加模块，在预先利用pro-e或catia等三维成形软件绘制模拟所需要的上模，下模，加工件。
通过geometry的import object插入所需要的上下模及工件。
并且通过object positioning调整各制件在空间中的位置，使其完美接触。
(2)定义材料：该步骤主要是加工件的材料及性质定义和网格的划分，如属性为塑性，温度设置模拟控制初始条件输入对象模型定义材料设置驱动条件设置模拟控制信息设置对象关系生成数据文件后处理及分析为华氏68，材料为AL-2017。
此外需要注意网格的划分，网格划分太大会降低模拟精确度，网格划分太小可提高模拟准确性，但模拟时间增加，降低了效率。
所以选择合适的网格划分方式和网格划分大小很重要，我们可以使用generate mesh的功能预先生成网格，观察其是否均匀，达到我们的要求，若均匀，则可以Freview。
材料的设置和网格的划分如下图所示。
（材料的定义）（网格的划分）(4) 设置驱动条件：因为上模是运动模，而下模是固定的，因此驱动条件主要是设置上模的运动参数。
在本次镦粗实验室中，运动参数包括上模运动的方向，上模恒定的运动速度（constant value），此外还有上模的自转角速度及自转中心坐标。
这些数据在上模的movement里面设置。
界面如下图所示。
(5)设置模拟控制信息：该步骤在sumulation controls的step里进行。
主要是对整个镦粗过程中的一些参数的设置，如整个加载过程的步数，每步前进的距离等。
[6]设置对象关系：该步骤即接触定义，定义变形体与模具之间以及模具之间可能产生的接触关系。
变形的的温度、变形是待求量，变形体为接触体，刚性接触时只具有常温，起主动传递位移或合力作用。
如果需要模具的温度变化，可将模具上要关心的部分离散成单元，定义成允许热传递的刚性接触体，可以与外界催在热交换。
操作界面为inter-object，如下图所示。
[7]生成数据库文件：生成数据库文件（database generation）为预处理的最后一步，在点击check和generate后如果界面中无出现错误提示，说明可继续操作，进入后处理过程，若出现错误提示，则需要检查前期的设置是否出现错误。
具体界面如下所示。
[8]后处理及分析：在经过计算机的一段时间的模拟计算后，可以进入后处理，通过后处理我们可以得到工件在镦粗过程中应力、应变等各种数据。
3.2.2 实验分析首先我们可以通过宏观表面的观察来对比两种加工方式，如下为每8步的对比图，上面为普通镦粗，下面为扭压复合加载。
通过上面两组图的对比以及具体数值的计算，我们至少在宏观上可以发现从扭压成型可以明显减小鼓形。
K为鼓形系数,扭压鼓形系数只有2.4,而普通镦粗达到了12.5扭压复合加载成形所形成的鼓形明显比普通镦粗所形成的鼓形小。
接下了是镦粗的应变分析。
下图为模拟出来的应变曲线和应变分布图，第二幅图为边扭压成型。
从上图应变曲线和应变分布图可以看出，扭压复合加载成型应变分布均匀，最大最小应变之比为1.742.普通镦粗难变形区，易变形区，小变形区应变相差较大，最大最小应变之比达到了10.55。
可见扭压成型大大提高了均匀性最后是应力分析。
从下图应变曲线和应变分布图可以看出，第二幅图扭压复合加载成型。
北京航空航天大学材料加工数值模拟技术 SY1107110许亿从上图可以看出扭压复合加载成型应力分布均匀,特别是在难变形区和侧面鼓形处,这样使得变形均匀.而普通镦易变形区和小变形区相差大,这就使镦粗时鼓形不断加大。
通过分析，可以得出以下结论：扭压复合加载成型比普通镦粗更省力；扭压成型使变形体内应力应变分布均匀，基本消除了镦粗时坯料顶部的难变形性区和鼓形；实验结果与模拟结果基本一致，说明模拟的可靠性，因此我们可以用软件模拟进行实验，同时还可以变化各种参数，从而获得更详尽的数据，同时降低实验的成本，提高经济效益。
4 结束语本文系统地介绍了deform软件，同时阐述了镦粗过程中产生的问题，针对这些问题，我们提出一种新型的加方式--扭压复合加载，为了验证这种加工方式的合理性和科学性，我们利用deform这一数值模拟技术，进行模拟。
从而得到了各种数据，进行分析，于此同时我们还可以通过实验软件更换各种实验参数，取得不同的实验成果，最终得到镦粗的最佳参数。
通过数值模拟分析，我们省去了实际实验操作所带来繁琐，大大提高了工作效率。
数值模拟在锻造成形中的应用虽不断深入，越来越广泛，但目前主要是模拟一些形状不太复杂、模具结构无飞边、加工只需要一个工步的成形过程。
但随着模拟中一些关键技术的进一步发展及计算机硬件水平的提高，数值模拟在锻造成形的应用将会越来越广泛。
5 参考文献[1] 王连东，刘助柏.圆柱体（H/D>1）在普通平板间镦粗时应力场计算的力学分块法.塑性工程学报.1994;1(3):20~28.[2] 梁辰，王连东，刘国辉，刘助柏.圆柱体（H/D>1）在普通平板间镦粗时候应力场的数值模拟.第六届全国锻压学术年会.北京.1995[3] 冯道武.镦粗变形规律实例分析.锻压技术.1995;(1):18.11。
