11-车用电机系统台架试验【电动汽车电机系统原理与测试技术】
动力总成试验台架中电动机系统的性能评估
动力总成试验台架中电动机系统的性能评估随着电动汽车的广泛应用，电动机系统的性能评估变得至关重要。
动力总成试验台架中的电动机系统性能评估，是对电动汽车的关键性能参数进行测试与分析的过程。
本文将介绍动力总成试验台架中电动机系统的性能评估内容，并探讨其重要性和影响因素。
一、电动机系统性能评估的内容1.1 动力输出特性：动力总成试验台架对电动机系统进行负载特性测试，以评估其输出扭矩和功率曲线。
这些测试包括恒功率测试、恒转矩测试和运行性能测试，以确定电动机系统在不同工况下的动力输出特性。
1.2 效率评估：通过电动机系统的负载测试，可以计算出其在不同工况下的效率。
这些测试还包括计算电动机的电耗和功耗，评估电动机系统的能源利用效率。
1.3 耐久性测试：动力总成试验台架通过模拟电动机系统在不同工况下的运行，对其耐久性进行评估。
这些测试可以模拟电动机的寿命和可靠性，在实际使用中对电动汽车的长期稳定性具有重要意义。
1.4 电控系统评估：电动机系统的性能评估还包括对电控系统的评估。
试验台架可以模拟不同的驾驶模式和行驶情况，通过测试电控系统的响应速度、控制精度和失效保护等指标，评估电动汽车的驾驶性能和安全性。
二、电动机系统性能评估的重要性2.1 优化设计：通过电动机系统的性能评估，可以及早发现设计上的不足之处，及时进行修改和优化。
这样可以有效减少电动汽车的研发时间和成本，并提高产品质量和竞争力。
2.2 提高性能：电动机系统性能评估还可以帮助优化电动汽车的动力输出和能耗效率。
通过对电动机系统的评估，可以找到性能瓶颈所在，提出优化建议，并最终提高电动汽车的性能和续航里程。
2.3 保证安全：电动机系统的性能评估可以帮助排除电动汽车在工作过程中可能出现的故障和安全隐患。
通过耐久性测试和失效保护等评估，可以确保电动汽车在各种运行工况下都能够正常、安全地工作。
三、影响电动机系统性能评估的因素3.1 试验台架参数：试验台架的刚度、扭矩测量精度和响应速度等参数会影响电动机系统性能评估的准确性和可靠性。
11-车用电机系统台架试验【电动汽车电机系统原理与测试技术】
--伽玛函数。
2020/6/22
24
可靠性耐久性试验简介
2.指数分布 设随机变量T服从指数分布，则失效概率密度函数为
f t et t 0， 0
可靠度、失效率和平均寿命分别为
Rt et
t t 常数
MTTF 1
2020/6/22
25
可靠性耐久性试验简介
三. 电机系统的失效模式 永磁同步电机驱动系统的薄弱 环节包含绕组绝缘、轴承、永磁 体、母线电容和控制电路等。 右图为过高温造成的绕组外层 被烧毁的情况
利用转速转矩数值，可以得到电机在相应点的持续功率：
Pm
Tn
9550
式中：
Pm——电机轴端的持续功率（kW）。
2020/6/22
11
关键参数的台架试验方法
2. 电峰值转矩和峰值功率
• 峰值转矩试验的试验条件是电机系统处于实际冷态下，控 制器母线电压设定为额定值
• 试验时，电机系统工作于固定的峰值转矩、转速条件下， 并持续一段时间，电机系统能够正常工作，并且不超过电 机的绝缘等级和温升限制（不同持续时间峰值功率不同）
2020/6/22
26
可靠性耐久性试验简介
不同绝缘等级下绕组绝缘寿命和失效率随温度的变化关 系
F
H
F
H
L（h） λ（/h）
T（℃） 2020/6/22
T（℃） 27
Phase Current（A）
可靠性耐久性试验简介
永磁体失磁后电机输出状态和过电流导致的IGBT 烧毁情 况
A B C
给定转速 输出转速Rt源自expt 0t
dt
2020/6/22
22
可靠性耐久性试验简介
3.平均寿命
多工况下燃料电池汽车动力系统效率台架试验方法
多工况下燃料电池汽车动力系统效率台架试验方法

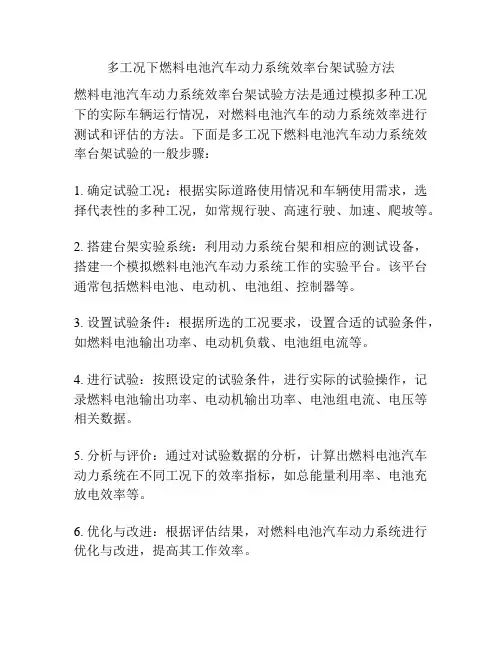

燃料电池汽车动力系统效率台架试验方法是通过模拟多种工况下的实际车辆运行情况，对燃料电池汽车的动力系统效率进行测试和评估的方法。
下面是多工况下燃料电池汽车动力系统效率台架试验的一般步骤：
1. 确定试验工况：根据实际道路使用情况和车辆使用需求，选择代表性的多种工况，如常规行驶、高速行驶、加速、爬坡等。
2. 搭建台架实验系统：利用动力系统台架和相应的测试设备，搭建一个模拟燃料电池汽车动力系统工作的实验平台。
该平台通常包括燃料电池、电动机、电池组、控制器等。
3. 设置试验条件：根据所选的工况要求，设置合适的试验条件，如燃料电池输出功率、电动机负载、电池组电流等。
4. 进行试验：按照设定的试验条件，进行实际的试验操作，记录燃料电池输出功率、电动机输出功率、电池组电流、电压等相关数据。
5. 分析与评价：通过对试验数据的分析，计算出燃料电池汽车动力系统在不同工况下的效率指标，如总能量利用率、电池充放电效率等。
6. 优化与改进：根据评估结果，对燃料电池汽车动力系统进行优化与改进，提高其工作效率。
总之，多工况下燃料电池汽车动力系统效率台架试验方法是通过模拟实际工况，在台架上进行一系列试验操作，以评估燃料电池汽车动力系统在不同工况下的工作效率，并为系统的优化提供参考。
多工况下燃料电池汽车动力系统效率台架试验方法

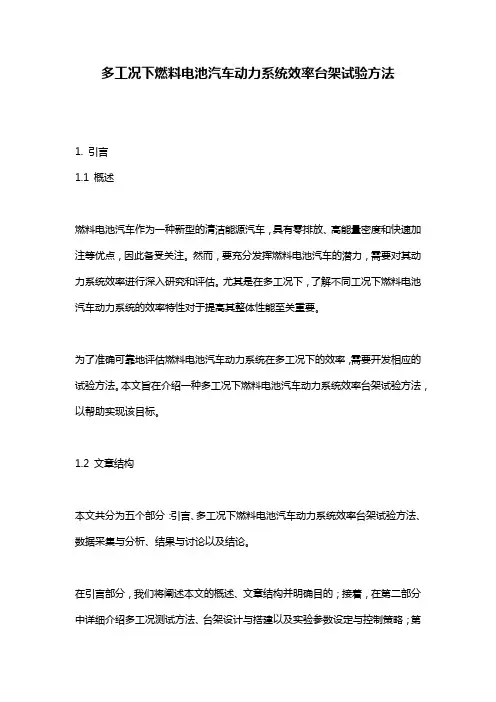

多工况下燃料电池汽车动力系统效率台架试验方法1. 引言1.1 概述燃料电池汽车作为一种新型的清洁能源汽车，具有零排放、高能量密度和快速加注等优点，因此备受关注。
然而，要充分发挥燃料电池汽车的潜力，需要对其动力系统效率进行深入研究和评估。
尤其是在多工况下，了解不同工况下燃料电池汽车动力系统的效率特性对于提高其整体性能至关重要。
为了准确可靠地评估燃料电池汽车动力系统在多工况下的效率，需要开发相应的试验方法。
本文旨在介绍一种多工况下燃料电池汽车动力系统效率台架试验方法，以帮助实现该目标。
1.2 文章结构本文共分为五个部分：引言、多工况下燃料电池汽车动力系统效率台架试验方法、数据采集与分析、结果与讨论以及结论。
在引言部分，我们将阐述本文的概述、文章结构并明确目的；接着，在第二部分中详细介绍多工况测试方法、台架设计与搭建以及实验参数设定与控制策略；第三部分将介绍传感器及数据采集系统，以及数据处理与分析方法，并对实验结果进行分析；在第四部分中，我们将展示效率测试结果，并进行不同工况下的效率对比分析，同时探究影响燃料电池汽车动力系统效率的因素；最后，在结论部分总结主要发现和贡献点，并讨论实验的局限性和未来的研究方向。
1.3 目的本文旨在介绍一种多工况下燃料电池汽车动力系统效率台架试验方法。
该方法将有助于准确评估燃料电池汽车动力系统在不同工况下的效率特性，并为进一步提高其整体性能提供理论依据。
通过本文的研究，我们可以更深入地了解燃料电池汽车动力系统的优化空间，并为相关领域的科学家、工程师甚至政策制定者提供参考和借鉴。
2. 多工况下燃料电池汽车动力系统效率台架试验方法：2.1 多工况测试方法介绍：在研究燃料电池汽车动力系统效率时，多工况测试是必不可少的。
多工况测试反映了实际驾驶条件中动力系统的运行状态，能够更全面地评估其性能和效率。
典型的多工况包括城市循环、高速巡航以及加速等几种模式。
2.2 台架设计与搭建：为了进行多工况下燃料电池汽车动力系统效率的台架试验，需要设计和搭建一个符合要求的台架。
基于AVL测功机的车用电机台架试验研究

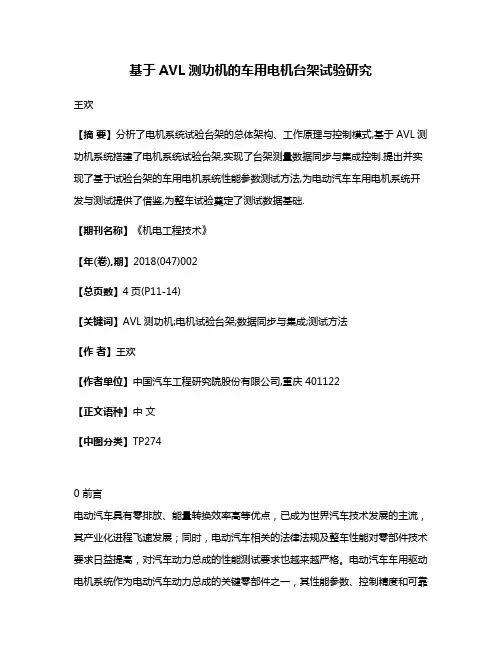

基于AVL测功机的车用电机台架试验研究王欢【摘要】分析了电机系统试验台架的总体架构、工作原理与控制模式,基于AVL测功机系统搭建了电机系统试验台架,实现了台架测量数据同步与集成控制.提出并实现了基于试验台架的车用电机系统性能参数测试方法,为电动汽车车用电机系统开发与测试提供了借鉴,为整车试验奠定了测试数据基础.【期刊名称】《机电工程技术》【年(卷),期】2018(047)002【总页数】4页(P11-14)【关键词】AVL测功机;电机试验台架;数据同步与集成;测试方法【作者】王欢【作者单位】中国汽车工程研究院股份有限公司,重庆 401122【正文语种】中文【中图分类】TP2740 前言电动汽车具有零排放、能量转换效率高等优点，已成为世界汽车技术发展的主流，其产业化进程飞速发展；同时，电动汽车相关的法律法规及整车性能对零部件技术要求日益提高，对汽车动力总成的性能测试要求也越来越严格。
电动汽车车用驱动电机系统作为电动汽车动力总成的关键零部件之一，其性能参数、控制精度和可靠性直接影响整车的动力性、经济性和舒适性，台架试验不仅能够实时精确测量电机系统的性能参数，而且能够对其控制参数进行在线标定测量[1]；基于AVL台架，试验过程能够实现整车道路循环测试工况的模拟，从而缩短其开发测试周期、降低开发测试风险与成本；因此，实现车用电机系统的台架试验研究的必要性日益凸显。
1 电机系统试验台架总体架构1.1 电机系统试验台架功能模块本文电机系统试验台架的功能模块主要包括AVL电力测功机系统、电池模拟器、功率分析仪、被测电机系统，试验台架的结构图如图1所示[2]。
图1 电机系统试验台架结构图被测电机系统主要由被测电机以及电机控制器两部分构成，被测电机与电机控制器之间通过三相交流电相连[3]。
AVL电力测功机与被测电机系统之间通过联轴器物理相连以实现转速与转矩的实时同步。
电力测功机系统一方面模拟被测电机系统的负载测试被测电机的电驱动性能，另一方面吸收被测电机产生的电能测试被测电机的发电性能。
电动汽车用驱动电机系统及电驱动总成能效等级和试验方法

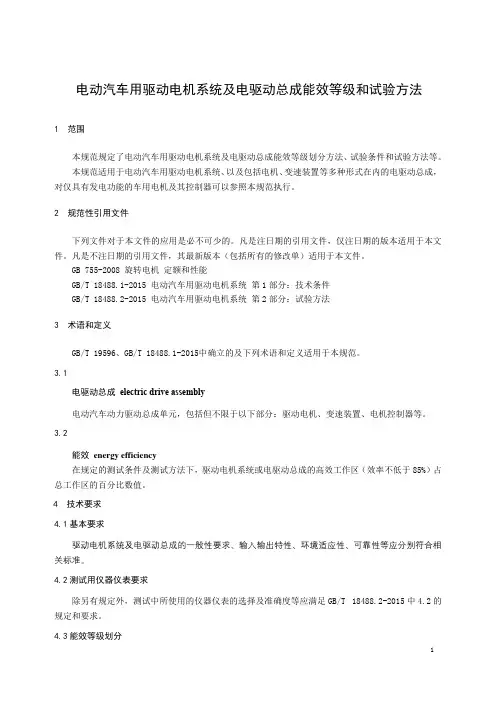

电动汽车用驱动电机系统及电驱动总成能效等级和试验方法1 范围本规范规定了电动汽车用驱动电机系统及电驱动总成能效等级划分方法、试验条件和试验方法等。
本规范适用于电动汽车用驱动电机系统、以及包括电机、变速装置等多种形式在内的电驱动总成，对仅具有发电功能的车用电机及其控制器可以参照本规范执行。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 755-2008 旋转电机定额和性能GB/T 18488.1-2015 电动汽车用驱动电机系统第1部分：技术条件GB/T 18488.2-2015 电动汽车用驱动电机系统第2部分：试验方法3 术语和定义GB/T 19596、GB/T 18488.1-2015中确立的及下列术语和定义适用于本规范。
3.1电驱动总成electric drive assembly电动汽车动力驱动总成单元，包括但不限于以下部分：驱动电机、变速装置、电机控制器等。
3.2能效energy efficiency在规定的测试条件及测试方法下，驱动电机系统或电驱动总成的高效工作区（效率不低于85%）占总工作区的百分比数值。
4 技术要求4.1基本要求驱动电机系统及电驱动总成的一般性要求、输入输出特性、环境适应性、可靠性等应分别符合相关标准。
4.2测试用仪器仪表要求除另有规定外，测试中所使用的仪器仪表的选择及准确度等应满足GB/T 18488.2-2015中4.2的规定和要求。
4.3能效等级划分驱动电机系统或电驱动总成能效等级分为4级，如表1、表2所示，其中1级能效最高。
表1 电驱动总成能效等级5 试验方法驱动电机系统或电驱动总成能效试验方法参考GB/T 18488.2-2015中7.2.5.7规定的方法执行，样品冷却入口温度50℃±2℃，必要时可增大温度允差；流量依据产品的技术要求规定；风冷机的吹拂点、散热片等温度按制造厂的规定；电机绕组温度不低于70℃，上述条件应在测试报告中予以说明。
电动汽车电机控制和驱动系统试验标准详解-精
电动汽车产业标准体系建设方面的问题依然存在
（1）产业标准体系建设相对滞后，不能很好地引领和指导产业协调一 致发展，在减少浪费和重复建设等方面起的作用还很有限。
（2）相关企业标准化力量薄弱，技术积累未能及时转化为标准，已发 布的标准中许多未得到有效的实施。
（3）电动汽车产业标准化管理工作还不够规范，标准的宣贯、实施过程 中的监管和跟踪反馈等工作有待加强，标准化组织及其相关运作模式亟待 创新。
电动汽车电机控制和驱动系统试验标准`
我国从“八五”开始，正式把电动汽车列入国家科技攻 关项目。2001年，中国启动了具有重要战略意义的“863”计 划电动汽车重大专项，涉及的电动汽车包括3类：纯电动汽车 、混合动力汽车和燃料电池汽车，并以这3类电动汽车为“三 纵”，多能源动力总成控制系统、电机及其控制系统、电池 及其管理系统为“三横”，建立了“三纵三横”的研发格局 。经过20多年的发展，我国的电动汽车技术已初步成形，且 有40多款自主品牌的新能源汽车进入国家汽车新产品公告， 很多地方已开始多种车型的示范运行。
一、国外电动汽车测试评价现状
①美国电动汽车测试评价
美国先进车辆测试项目在美国，为了建立起电动汽车等先进车辆 技术研发与产业化的桥梁，在美国能源部(Department of Energy，以下 简称DOE)自由车辆技术项目(Freedom CAR and Vehicle Technologies Program)的支持下。开展了先进车辆测试项目(Advanced Vehicle Testing Activity, AVTA)，旨在提供国家级综合性公正的先进车辆技术测试评价 服务，该项目是美国国内最主要的由国家主导的测试评价活动，包括进 行轻型车、先进动力总成、蓄电池及充电基础设施的测试评价，AVTA 建立了电动汽车比较完整的测试评价体系与规程，包括基准测试 (baseline performance Testing)、快速可靠性测试(accelerated reliability Testing )及车队运行测试（fleet testing）。
新能源汽车台架试验相关标准-概述说明以及解释
新能源汽车台架试验相关标准-概述说明以及解释1.引言1.1 概述概述部分的内容是对整篇文章的引言和内容进行简要介绍。
在本文中，我们将探讨新能源汽车台架试验相关标准的重要性、制定背景以及当前存在的问题和挑战。
台架试验作为评估新能源汽车性能和安全性的有效手段，在推动新能源汽车发展和普及方面具有重要作用。
然而，由于目前对新能源汽车台架试验相关标准的制定仍然不完善，存在着一些问题和挑战，包括标准的统一性、适用性和可操作性等方面的不足。
因此，本文将从多个维度对这些问题进行分析和讨论，并对相关标准的建议和展望进行探讨。
最后，我们还将对未来新能源汽车台架试验的发展方向进行展望，以期为新能源汽车产业的可持续发展提供有益的参考和借鉴。
1.2 文章结构本文主要围绕新能源汽车台架试验相关标准展开讨论。
文章结构分为引言、正文和结论三个部分。
在引言部分，首先对整个文章的背景和意义进行了概述。
随后介绍了文章的整体结构，包括引言、正文和结论三个部分，以及每个部分的具体内容和目的。
接下来是正文部分，主要包括台架试验的重要性、相关标准的制定背景以及当前存在的问题和挑战三个方面的内容。
在台架试验的重要性方面，我们将探讨为何台架试验对新能源汽车的发展至关重要，以及台架试验在车辆性能、能耗、安全性等方面的作用和意义。
在相关标准的制定背景方面，我们将介绍国内外关于新能源汽车台架试验相关标准的发展历程和现状。
最后，在当前存在的问题和挑战方面，我们将分析当前新能源汽车台架试验所面临的问题，如试验方法的不统一、标准的缺失等，并提出解决方案和对策。
最后是结论部分，我们将对整个文章进行总结，归纳出台架试验的作用和意义，以及对相关标准的建议和展望。
在对相关标准的建议和展望方面，我们将提出如何完善和统一台架试验相关标准的建议，并展望未来可能的发展趋势和方向。
通过以上的结构安排，本文将全面深入地探讨新能源汽车台架试验相关标准的重要性、背景、问题和挑战，并提出相应的建议和展望，为新能源汽车台架试验相关标准的制定和发展提供有益的参考和指导。
电动汽车用驱动电机系统下线测试台架 技术要求与试验方法
电动汽车用驱动电机系统下线测试台架技术要求与试验方法电动汽车用驱动电机系统下线测试台架技术要求与试验方法1. 引言如今，随着电动汽车的快速发展和普及，电动汽车用驱动电机系统下线测试台架的技术要求与试验方法也日益受到关注。
对于电动汽车的驱动电机系统，下线测试台架是非常重要的，它可以帮助汽车制造商检测和评估驱动电机系统的性能和可靠性。
本文将针对这一主题展开深入探讨。
2. 技术要求2.1 功能要求在设计电动汽车用驱动电机系统下线测试台架时，首先需要考虑的是其功能要求。
该测试台架需要能够对驱动电机系统的各项性能参数进行全面测试，包括但不限于动力性能、效率、噪音、振动等。
还需要具备数据采集、分析和报告输出等功能，以便对测试结果进行准确评估。
2.2 安全要求考虑到测试台架在实验过程中可能会涉及高电压和高速旋转的部件，安全要求显得尤为重要。
测试台架需要具备完善的安全防护措施，如过流、过压、过载等保护装置，以防止意外事件发生。
2.3 精度要求在进行驱动电机系统的性能测试时，测试台架需要具备较高的精度要求。
这包括传感器的精度、数据采集与处理的精度等方面。
只有具备较高的测试精度，才能准确评估驱动电机系统的性能指标。
3. 试验方法3.1 静态试验静态试验是评估驱动电机系统静态性能的重要手段。
在测试台架上，可以通过施加适当的负载，测量电机的静态响应特性，并据此评估其输出扭矩、效率等指标。
3.2 动态试验动态试验则是评估电动汽车驱动电机系统动态性能的关键方法。
通过在测试台架上模拟汽车行驶过程中的加速、减速、匀速等工况，可以评估电机的动态响应特性、控制性能等指标。
3.3 耐久性试验电动汽车用驱动电机系统在实际使用中需要具备较高的可靠性和耐久性。
测试台架还需要能够进行耐久性试验，包括连续工作、循环工作等。
通过耐久性试验，可以评估电机系统在长时间工作状态下的性能表现。
4. 个人观点与理解电动汽车用驱动电机系统下线测试台架的技术要求与试验方法对于保障电动汽车的性能和可靠性具有重要意义。
电动汽车用驱动电机系统可靠性试验方法
电动汽车用驱动电机系统可靠性试验方法近几年来，车用驱动电机系统作为节能与新能源汽车的核心零部件，受到了社会的关注和人们的欢迎，许多企业纷纷投入到车用驱动电机系统的研发和生产中。
随着车用驱动电机系统产品研发和生产的不断深入，需要有相应的标准来进行规范和引导。
以我国车用驱动电机系统生产和应用情况为依据，以适应我国电动汽车的需求为目标，通过制定和实施本标准，规范和引导企业的生产行为，促进经济效益和社会效益的统一。
标准的制订要进行认真的成本效益分析，使标准限值的确定与经济、技术发展水平和相关方的承受能力相适应，具有先进性和可操作性，促进科学技术进步。
本标准的起草主要参照了以下标准或文件：● GB/T 18488.1-2006《电动汽车用电机及其控制器技术条件》● GB/T 18488.2-2006《电动汽车用电机及其控制器试验方法》● GB/T 19055-2003《汽车发动机可靠性试验方法》● GB/T 12678-90《汽车可靠性行驶试验方法》● GB/T 19750-2005《混合动力电动汽车定型试验规程》● GB/T 3187-94《可靠性、维修性术语》● GJB 899B-1990《可靠性鉴定和验收试验》● GJB 1391-92《故障模式、影响及危害性分析程序》● GB/T 21975-2008《起重及冶金用三相异步电动机可靠性试验方法》● JB/T 50136.2－1999《隔爆型三相异步电动机隔爆组件可靠性指标评定方法(实验室法)》标准主要内容及依据1.范围标准规定了电动汽车用驱动电机系统在台架上的一般可靠性试验方法，其中包括可靠性试验负荷规范及可靠性评定方法。
适用于最终动力输出为电机单独驱动或电机和发动机联合驱动的电动汽车用驱动电机系统。
2.试验条件(1)车用驱动电机系统的套数本标准没有明确规定。
但是，考虑到可靠性试验的试验周期长，占用设备和人员多，成本高，一般只用1套，因此本标准给出的试验工况也是1套被试样品的工况。
纯电动汽车电机实训报告
一、实训目的本次实训旨在通过操作和实验，让学生深入了解纯电动汽车电机的构造、工作原理、驱动技术以及在实际应用中的性能表现。
通过实训，学生能够掌握以下内容：1. 纯电动汽车电机的结构组成及其工作原理。
2. 电机驱动系统的主要部件及其功能。
3. 电机驱动系统的控制策略及调节方法。
4. 电机驱动系统的测试与评价方法。
二、实训设备与工具1. 纯电动汽车电机控制系统实训台：包括直流无刷驱动电机、电机控制器、能源系统（动力电池系统）、工作参数监测系统、操作控制系统等。
2. 电动汽车电工电子实训装置：包括电动机总成、电动汽车控制器、电池组、仪表总成和操作开关等。
3. 万用表、示波器、电流表、电压表等测试仪器。
三、实训内容1. 电机结构及工作原理首先，我们了解了电机的基本结构，包括定子、转子、电刷、换向器等。
接着，通过实训台演示，观察了电机的启动、运行、停止等过程，掌握了电机的工作原理。
2. 电机驱动系统在实训过程中，我们学习了电机驱动系统的主要部件，如电机控制器、逆变器、电机等。
通过实验，我们了解了这些部件的功能以及它们之间的相互关系。
3. 电机控制策略我们学习了电机驱动系统的控制策略，包括转速控制、转矩控制、再生制动等。
通过实训，我们掌握了这些控制策略的实现方法。
4. 电机驱动系统的测试与评价在实训过程中，我们使用万用表、示波器等测试仪器对电机驱动系统进行了测试，包括电压、电流、转速、转矩等参数的测量。
通过测试结果，我们对电机驱动系统的性能进行了评价。
四、实训过程1. 电机启动与运行首先，我们观察了电机启动与运行的过程，并记录了相关的参数。
通过实验，我们了解了电机启动与运行的特点。
2. 电机转速控制我们使用实训台上的转速控制功能，对电机转速进行了调节。
通过实验，我们掌握了转速控制的方法。
3. 电机转矩控制我们使用实训台上的转矩控制功能，对电机转矩进行了调节。
通过实验，我们掌握了转矩控制的方法。
4. 再生制动我们观察了电机再生制动的过程，并记录了相关的参数。
电动汽车电机系统试验标准_概述及解释说明
电动汽车电机系统试验标准概述及解释说明1. 引言1.1 概述随着环境保护意识的增强和能源消耗问题的日益突出，电动汽车作为一种清洁、高效的交通工具正在逐渐受到全球范围内的关注。
而电动汽车的核心部件之一就是电机系统。
电机系统在驱动电动车辆时发挥着至关重要的作用，它直接影响着电动汽车的性能表现。
本文旨在概述和解释电动汽车电机系统试验标准，通过对标准制定背景、重要性以及相关内容进行详细说明，从而使读者更好地理解和掌握这一领域中关键技术要求及其实验方法。
1.2 文章结构本文总共分为五个主要部分。
首先是引言部分，介绍了本文的目的和结构安排。
其次是对电动汽车电机系统进行了定义、组成部分和应用领域等方面的概述。
接下来，将重点讨论了电动汽车电机系统试验标准的概念、国内外相关标准概述以及制定过程与意义等内容。
然后，在第四部分中解释了主要测试项目及要求、测试方法与技术参数以及试验数据处理与结果分析等方面。
最后，通过总结主要考察内容和展望未来的发展趋势，给出了本文的结论部分。
1.3 目的本文的目的是对电动汽车电机系统试验标准进行全面概述和解释说明。
首先介绍了电动汽车电机系统的定义、组成部分和重要性，然后详细阐述了试验标准的概念、国内外相关标准以及制定过程与意义。
接着，对于主要测试项目及要求、测试方法与技术参数以及试验数据处理与结果分析进行了解释说明。
最后，在结论部分对文章进行总结，并展望了未来电动汽车电机系统试验标准的发展趋势和研究方向。
通过本文的撰写,旨在帮助读者深度了解电动汽车电机系统试验标准这一领域中技术要求与实验方法，促进该领域的研究和推广应用。
2. 电动汽车电机系统：2.1 定义和组成部分：电动汽车电机系统是指由电动机、控制器、电池组及其他相关辅助设备等组成的整体，主要负责驱动汽车运行。
其中，电动机作为核心部件，通过接收来自控制器的信号来实现对汽车动力的调节和传递。
控制器则负责监测和控制整个系统的运行状态，确保其高效稳定地工作。
混合动力电动汽车动力系统试验方案及试验台架方案设计
