拱桥的受力特征
拱桥的受力特征
拱桥是建筑工程中常见的一种结构形式，其特点是拱形。
在受力特征方面，拱桥具有以下几个方面：
一、受力分布均匀
拱桥的拱形结构使得桥面承受的荷载能够分散到桥墩和桥拱上，从而使得桥面受力分布均匀。
这种受力方式可以有效地减小桥墩的受力，从而减小桥墩的尺寸和数量，降低建造成本，同时也能够减小桥面的变形，提高桥梁的承重能力。
二、受力方向确定
拱桥的受力方向主要集中在拱脚和拱顶处，这种受力分布方式可以使得拱桥具有较好的稳定性和抗震能力。
受力方向的确定还可以使得拱桥的设计和施工更加简单方便，同时也可以降低桥梁的维护成本。
三、受力压缩特性
拱桥在承受荷载的过程中，主要是通过拱顶和拱脚之间的压缩力来支撑桥面上的荷载。
这种受力方式使得拱桥能够承受较大的荷载，并且具有较好的抗震性能。
另外，在拱桥的建造过程中，也需要考虑到压缩力的作用，以确保拱桥的稳定性和安全性。
四、受力转移特性
拱桥的拱形结构可以使得桥面上的荷载通过拱脚和拱顶的转移作用，从而达到平衡的状态。
这种受力转移特性可以使得拱桥具有较好的承重能力和稳定性，同时也可以减小桥墩的数量和尺寸，降低建造成本。
拱桥的受力特征主要表现为受力分布均匀、受力方向确定、受力压缩特性和受力转移特性等方面。
这些特征使得拱桥具有较好的承重能力、稳定性和抗震能力，同时也能够降低建造成本和维护成本，是一种常见的高效桥梁结构形式。

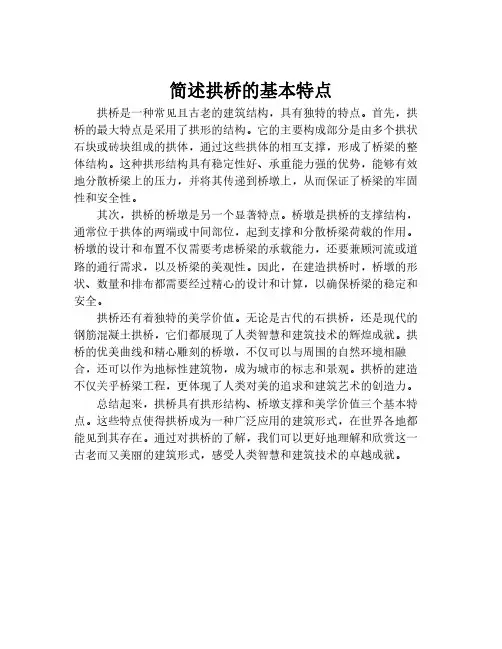

简述拱桥的基本特点
简述拱桥的基本特点
拱桥是一种常见且古老的建筑结构，具有独特的特点。
首先，拱桥的最大特点是采用了拱形的结构。
它的主要构成部分是由多个拱状石块或砖块组成的拱体，通过这些拱体的相互支撑，形成了桥梁的整体结构。
这种拱形结构具有稳定性好、承重能力强的优势，能够有效地分散桥梁上的压力，并将其传递到桥墩上，从而保证了桥梁的牢固性和安全性。
其次，拱桥的桥墩是另一个显著特点。
桥墩是拱桥的支撑结构，通常位于拱体的两端或中间部位，起到支撑和分散桥梁荷载的作用。
桥墩的设计和布置不仅需要考虑桥梁的承载能力，还要兼顾河流或道路的通行需求，以及桥梁的美观性。
因此，在建造拱桥时，桥墩的形状、数量和排布都需要经过精心的设计和计算，以确保桥梁的稳定和安全。
拱桥还有着独特的美学价值。
无论是古代的石拱桥，还是现代的钢筋混凝土拱桥，它们都展现了人类智慧和建筑技术的辉煌成就。
拱桥的优美曲线和精心雕刻的桥墩，不仅可以与周围的自然环境相融合，还可以作为地标性建筑物，成为城市的标志和景观。
拱桥的建造不仅关乎桥梁工程，更体现了人类对美的追求和建筑艺术的创造力。
总结起来，拱桥具有拱形结构、桥墩支撑和美学价值三个基本特点。
这些特点使得拱桥成为一种广泛应用的建筑形式，在世界各地都能见到其存在。
通过对拱桥的了解，我们可以更好地理解和欣赏这一古老而又美丽的建筑形式，感受人类智慧和建筑技术的卓越成就。
拱桥的构造和特点
第五章拱桥的构造和特点•5.1 拱桥的基本特点及其适用范围力学特点，将桥面的竖向荷载转化为部分水平推力，使拱的弯距大大减小，拱主要承受压力，充分发挥圬工材料抗压性能；•拱桥的优点：•1、具有较大的跨越能力，充分发挥圬工及其它抗压材料的性能；•2、构造较简单，受力明确简洁；•3、形式多样、外型美观；•拱桥的缺点：•1、有水平推力的拱桥，对地基基础要求较高，多孔连续拱桥互相影响；•2、跨径较大时，自重较大，对施工工艺等要求较高；•3、建筑高度较高，对稳定不利；5.2 拱桥的组成及主要类型•一、拱桥的主要组成:•拱圈（拱背、拱腹、拱顶、拱脚）、拱上结构•矢跨比f/L—反映拱桥受力特性的重要指标二、拱桥分类•按材料•圬工拱桥•钢拱桥•钢筋混凝土拱桥•钢管混凝土拱桥•型钢混凝土拱桥•圬工拱桥是使用圬工材料修建的的拱桥，如：石拱桥以及拱圈不配钢筋的混凝土拱桥等拱桥分类•按行车道位置上承式拱桥中承式拱桥下承式拱桥•按拱轴线型式：圆弧拱桥抛物线拱桥选链线拱桥•按拱上结构形式：实腹式拱桥空腹式拱桥按截面板拱桥箱型拱桥肋拱桥双曲拱桥按结构受力图式：•简单体系：无铰拱二铰拱三铰拱组合体系（有无推力）：刚架拱桥桁架拱桥桁式组合拱梁拱组合桥系杆拱桥-按拱肋及系杆的尺寸，柔性、刚性三、拱桥的选择与布置•1、应根据地形、地质条件及施工的方便和可能确定拱桥类型及分孔；•2、多孔拱桥最好选用等跨分孔；采用不等跨分孔应采取措施减少跨间的不平衡，如：不同的矢跨比，不同的拱脚标高及调整拱上建筑重量等；•3、选则合理的矢跨比及拱轴线，一般拱桥失跨比在1/5~1/10；•4、根据环境选择结构的造型及注意全桥的美观；永保桥跨越澜沧江，主孔为下承式80m肋拱桥，东岸2x24m连续梁，西岸1孔18m斜梁。
桥梁的分类(及其优缺点)
按结构分类,按结构体系分类是以桥梁结构的力学特征为基本着眼点，对桥梁进行分类,以利于把握各种桥梁的基本特点，也是桥梁工程学习的重点之一。
以主要的受力构件为基本依据，可分为梁式桥、拱式桥、刚架桥、斜拉桥、悬索桥五大类.1.梁式桥主梁为主要承重构件，受力特点为主梁受弯。
主要材料为钢筋混凝土、预应力混凝土，多用于中小跨径桥梁。
简支梁桥合理最大跨径约20米，悬臂梁桥与连续梁桥合宜的最大跨径约60-70米.优点：采用钢筋砼建造的梁桥能就地取材、工业化施工、耐久性好、适应性强、整体性好且美观；这种桥型在设计理论及施工技术上都发展得比较成熟。
缺点：结构本身的自重大，约占全部设计荷载的30%至60%，且跨度越大其自重所占的比值更显著增大，大大限制了其跨越能力。
2.拱式桥拱肋为主要承重构件,受力特点为拱肋承压、支承处有水平推力。
主要材料是圬工、钢筋砼，适用范围视材料而定。
跨径从几十米到三百多米都有，目前我国最大跨径钢筋砼拱桥为170米。
优点：跨越能力较大；与钢桥及钢筋砼梁桥相比，可以节省大量钢材和水泥；能耐久,且养护、维修费用少；外型美观；构造较简单，有利于广泛采用。
缺点：由于它是一种推力结构，对地基要求较高；对多孔连续拱桥，为防止一孔破坏而影响全桥，要采取特殊措施或设置单向推力墩以承受不平衡的推力，增加了工程造价；在平原区修拱桥，由于建筑高度较大，使两头的接线工程和桥面纵坡量增大，对行车极为不利。
3.钢架桥是一种桥跨结构和吨台结构整体相连的桥梁，支柱与主梁共同受力，受力特点为支柱与主梁刚性连接，在主梁端部产生负弯矩，减少了跨中截面正弯矩,而支座不仅提供竖向力还承受弯矩.主要材料为钢筋砼,适宜于中小跨度，常用于需要较大的桥下净空和建筑高度受到限制的情况，如立交桥、高架桥等.优点：外形尺寸小，桥下净空大，桥下视野开阔,混凝土用量少.缺点:基础造价较高，钢筋的用量较大，且为超静定结构，会产生次内力.4.斜拉桥梁、索、塔为主要承重构件,利用索塔上伸出的若干斜拉索在梁跨内增加了弹性支承，减小了梁内弯矩而增大了跨径。
拱桥的分类与结构特点
处理目的：减小不等跨恒载产生的不平衡推力 处理依据：水平推力大小与矢跨比成反比
1、采用不同的矢跨比
在相邻两孔中，大跨径用较陡的拱（矢跨比 D较大），小跨径用较坦的拱（矢跨比D较小）。
2、采用不同的拱脚高程
不同的矢跨比使 得相邻两孔拱脚高程 不在同一水平线上。 大跨孔的矢跨比较 大，应降低其拱脚， 减小拱脚水平推力对 基底的力臂。
拱桥的截面形式
河南前河桥，我国跨径最大的双曲拱 150m
箱形拱闭合箱的构造
⑤钢管混凝土拱桥
钢管混凝土简称 CFST（Concrete Fillled Steel Tube，即在薄壁圆形钢管内填充混凝土而形成的复 合材料）, 为钢−砼组合结构的一种。
其核心砼为三向受压，抗压能力和抗变形能力都 很大，最大跨径已达460m（重庆巫山长江大桥）。
第三篇 混凝土拱桥
内容提要
• 拱桥概述（发展、特点及分类） • 拱桥的构造及设计 • 混凝土拱桥的计算 • 混凝土拱桥的施工简介
第一章 拱桥概述
第一节 拱桥的发展及现状
拱桥
国外
石 木
拱 拱
国内
石 木
拱 拱
18世纪 1964
铸铁拱
19世纪钢拱 钢砼拱 Nhomakorabea双曲拱 70年代 桁架拱
80年代
钢砼拱
80年代中 刚 架 拱 桁式组合拱
①石拱桥
中、小跨径桥：
d ——主拱圈厚度（cm）； l0 ——主拱圈净跨径（cm）； β ——系数，一般取4.5～6.0； k ——荷载系数，一般取1.0～1.2。
大跨径石拱桥：
β1 ——系数，一般取0.016～0.02。
②箱形拱、双曲拱、桁架拱和刚架拱桥
拱式桥受力特点
拱式桥受力特点嘿，咱今儿来聊聊拱式桥受力特点这档子事儿。
你瞧那拱式桥啊，就像是一个大力士弯着腰，用自己坚实的脊背扛起了来来往往的车辆和行人。
它为啥能这么厉害呢？这可就有门道啦！拱式桥的受力特点就像是一场精彩的平衡表演。
那弯弯的拱就像是一个超级大扁担，把桥面受到的力巧妙地分散开来。
这不就跟咱挑担子一样嘛，合理地分配重量，才能挑得稳当呀！你想想看，当车辆在桥上行驶的时候，桥面把压力传递给拱，而拱呢，就凭借着它那独特的形状和结构，把这些力均匀地向两边分散开。
这就好比是一群人拔河，大家一起用力，力量就被分散了，就不会一下子把某一处给压垮啦。
而且啊，拱式桥还有一个特别牛的地方，就是它能充分利用材料的抗压性能。
这就跟咱人一样，得把自己的长处发挥到极致呀！石头、钢材这些材料在抗压方面可是很厉害的，拱式桥就巧妙地利用了这一点，让它们在承受压力的时候发挥出最大的作用。
咱再打个比方，拱式桥就像是一个经验丰富的老船长，面对风浪稳稳地掌控着船只，不管多大的压力和挑战，它都能从容应对。
你说这拱式桥是不是很神奇？它默默地承受着一切，为我们的出行提供了安全和便利。
每次看到那些宏伟的拱式桥，我都忍不住感叹，人类的智慧真是了不起啊！这可不是随随便便就能做到的呀！它看似简单的结构背后，蕴含着多少巧妙的设计和精确的计算啊。
这就跟生活中的很多事情一样，表面上看起来容易，实际做起来可没那么简单。
所以啊，咱可得好好珍惜这些拱式桥，好好爱护它们。
别随便在桥上乱涂乱画，也别搞破坏。
它们可是我们生活中的重要伙伴呢！总之，拱式桥的受力特点就是那么神奇，那么让人佩服。
它用自己独特的方式，为我们的生活增添了一道亮丽的风景线。
让我们一起为拱式桥点赞吧！。
拱式桥的受力特点
拱式桥的受力特点
嘿，今天咱们来聊聊拱式桥的受力特点啊。
听说拱式桥可是咱们建筑设计里面的一大亮点呢，咱来看看它的受力特点吧。
拱式桥的受力特点可真不简单啊。
嗨，它整个桥身受力均匀，像是一只大型的弯弓呀。
就像咱们小时候玩的弹弓一样，拱式桥的受力也是很有弹性的呢。
哎呀，说到拱式桥的受力，得提一提它的受压和受拉啊。
看，桥下面的拱形结构受到挤压，而上面的桥面则受到拉力，形成了一种平衡状态。
唉呦，这就好比咱们穿的皮带一样，一端受力，一端受压，才能保持平衡呢。
嗨，拱式桥的受力特点还包括了它的稳定性啊。
它的桥墩和桥面形成了一个完整的结构体系，哎，就像人体的骨骼一样，支撑着整个桥身的重量。
这样一来，桥就不会轻易倒塌了。
唉，拱式桥还有一个特点，就是它的美观性啊。
天哪，看着那个优美的拱形，真是美轮美奂呀。
这种设计不仅能够保证桥身的受力均匀，还能够为城市增添一道亮丽的风景线呢。
咦，说到这，咱还得提一提拱式桥在建筑设计上的应用啊。
它不仅仅是一座桥，还可以用来设计成建筑物的一部分，嗯，就像大型的建筑拱门一样，妙不可言。
哎，不得不承认，拱式桥的受力特点实在是妙不可言啊。
它的魅力不仅仅在于设计的奇妙，更在于它的受力特点能够保证桥的稳定和美观。
真是一项了不起的建筑工程呢。
拱式桥等桥梁的特点
刚架桥
拱式桥等桥梁的特点
悬索桥 悬索桥以悬索为主要承重结构，结构自重较轻，构造简单， 受力明确，能以较小的建筑高度经济合理地修建大跨度桥。 由于这种桥的结构自重轻，刚度差，在车辆动荷载和风荷载 作用下有较大的变形和振动。
拱式桥等桥梁的特点
悬索桥
拱式桥等桥梁的特点
