螺丝扭力规格及标准

螺絲扭力規格及标准

发布日期：2010-01-17 浏览次数：213

螺絲扭力規格螺絲直徑硬度

螺絲扭力規格

螺絲直徑高硬度材質用扭力標準較低硬度材質用扭力標準

M1.0 0.150 (kg x cm) 0.120 (kg x cm)

M1.1 0.220 (kg x cm) 0.176 (kg x cm)

M1.2 0.320 (kg x cm) 0.256 (kg x cm)

M1.4 0.480 (kg x cm) 0.384 (kg x cm)

M1.6 0.700 (kg x cm) 0.560 (kg x cm)

M1.8 1.100 (kg x cm) 0.880 (kg x cm)

M2.0 1.500 (kg x cm) 1.200 (kg x cm)

M2.2 2.000 (kg x cm) 1.600 (kg x cm)

M2.5 3.200 (kg x cm) 2.560 (kg x cm)

M3.0 6.000 (kg x cm) 4.800 (kg x cm)

M3.5 9.400 (kg x cm) 7.520 (kg x cm)

M4.0 14.000 (kg x cm) 11.200 (kg x cm)

M4.5 20.500 (kg x cm) 16.400 (kg x cm)

M5.0 29.000 (kg x cm) 23.200 (kg x cm)

備註：

1.高硬度材質為鐵類材質

2.較低硬度材質用扭力標準為非鐵類材質，如 ABS，M/B，FDD 塑膠框依材質區分之螺絲扭力規格

Unit:Kgf-cm

P.S)

1. The material of screw is low carbon steel.

2. The data as above is used in order to utilize the full strength of threades fasteners without damaging the threads. It should be used as a guid in tightening threaded fasteners.

3. 美規螺絲

a . #2-56 (0.086-56): 2 番56 牙

b #4-40 (0.112-40) : 4 番40 牙

c. #6-32 (0.138-32) : 6 番32 牙

d. #8-32 (0.164-32) : 8 番32 牙

e. #10-24 (0.190-24): 10 番24 牙

20.1 " Plastics LCD Moniter

case screw : 粗牙 6 kgf-cm

inner PCB 4 Kgf-cm

speaker : 2 Kgf-cm

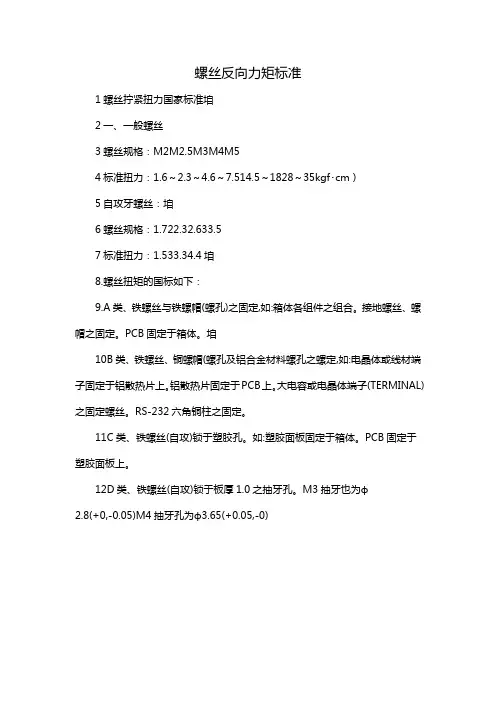

螺丝扭力标准 (目前常用之螺丝扭力标准)

A B C D E M3 8 8 6 10 12

M3.5 10 8 6 ——

M4 16 12 8 20 22

M5 30 20 12 ——

M6 50 30 ———

M8 120 70 ———

M10 240 140 ———

M12 420 260 ———

单位：Kgf.cm;

容许误差：±10%

A、铁螺丝与铁螺帽（螺孔）之固定，如：

*箱体各组件之组合。

*接地螺丝、螺帽之固定。

*PCB固定于箱体。

B、铁螺丝、铜螺帽（螺孔及铝合金材料螺孔之螺定，如：

*电晶体或线材端子固定于铝散热片上。

*铝散热片固定于PCB上。

*大电容或电晶体端子（TERMINAL）之固定螺丝。

*RS-232六角铜柱之固定。

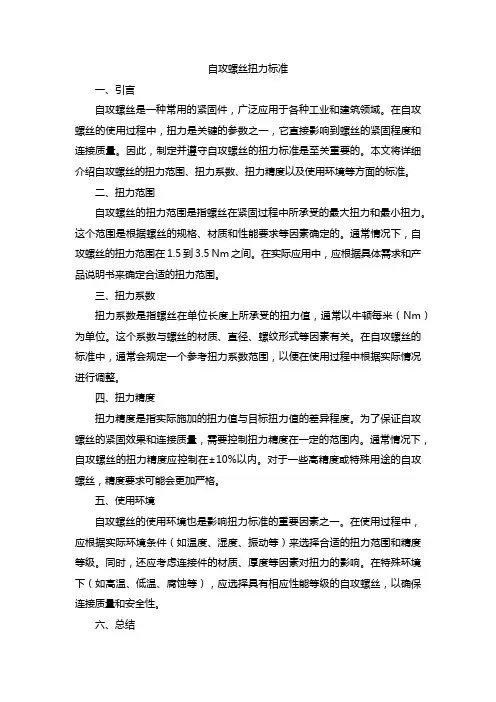

C、铁螺丝（自攻）锁于塑胶孔。

*塑胶面板固定于箱体。

*PCB固定于塑胶面板上。

D、铁螺丝（自攻）锁于板厚1.0之抽牙孔。

*M3抽牙也为ф2.8(+0,-0.05)

*M4抽牙孔为ф3.65(+0.05,-0)

E、铁螺丝（自攻锁于板厚1.2之抽牙孔，抽牙孔尺寸同D项。
