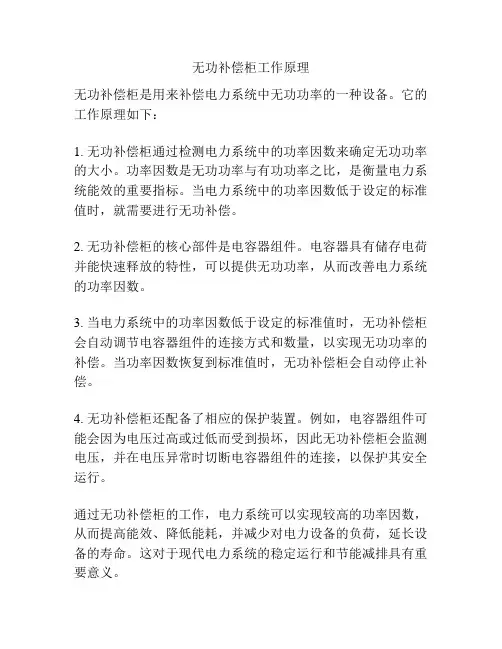

无功补偿柜工作原理

无功补偿柜工作原理

无功补偿柜工作原理
无功补偿柜是用来补偿电力系统中无功功率的一种设备。

它的工作原理如下:
1. 无功补偿柜通过检测电力系统中的功率因数来确定无功功率的大小。

功率因数是无功功率与有功功率之比,是衡量电力系统能效的重要指标。

当电力系统中的功率因数低于设定的标准值时,就需要进行无功补偿。

2. 无功补偿柜的核心部件是电容器组件。

电容器具有储存电荷并能快速释放的特性,可以提供无功功率,从而改善电力系统的功率因数。

3. 当电力系统中的功率因数低于设定的标准值时,无功补偿柜会自动调节电容器组件的连接方式和数量,以实现无功功率的补偿。

当功率因数恢复到标准值时,无功补偿柜会自动停止补偿。

4. 无功补偿柜还配备了相应的保护装置。

例如,电容器组件可能会因为电压过高或过低而受到损坏,因此无功补偿柜会监测电压,并在电压异常时切断电容器组件的连接,以保护其安全运行。

通过无功补偿柜的工作,电力系统可以实现较高的功率因数,从而提高能效、降低能耗,并减少对电力设备的负荷,延长设备的寿命。

这对于现代电力系统的稳定运行和节能减排具有重要意义。

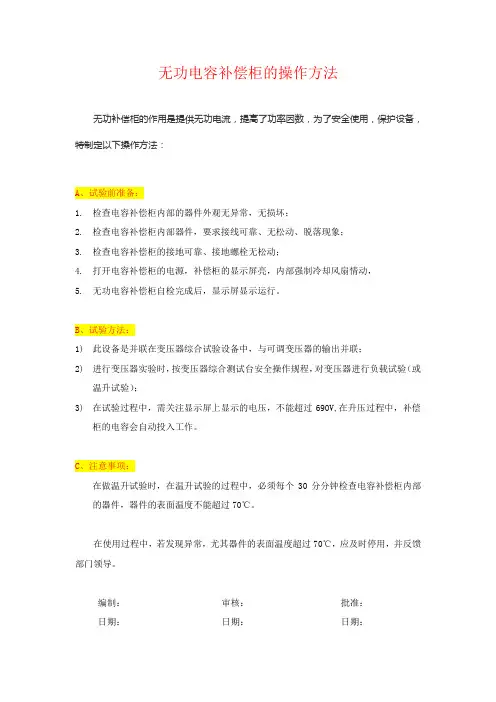

无功电容补偿柜的操作方法

无功电容补偿柜的操作方法

无功电容补偿柜的操作方法
无功补偿柜的作用是提供无功电流,提高了功率因数,为了安全使用,保护设备,特制定以下操作方法:
A、试验前准备:
1.检查电容补偿柜内部的器件外观无异常,无损坏;
2.检查电容补偿柜内部器件,要求接线可靠、无松动、脱落现象;
3.检查电容补偿柜的接地可靠、接地螺栓无松动;
4.打开电容补偿柜的电源,补偿柜的显示屏亮,内部强制冷却风扇情动,
5.无功电容补偿柜自检完成后,显示屏显示运行。

B、试验方法:
1)此设备是并联在变压器综合试验设备中,与可调变压器的输出并联;
2)进行变压器实验时,按变压器综合测试台安全操作规程,对变压器进行负载试验(或
温升试验);
3)在试验过程中,需关注显示屏上显示的电压,不能超过690V,在升压过程中,补偿
柜的电容会自动投入工作。

C、注意事项:
在做温升试验时,在温升试验的过程中,必须每个30分分钟检查电容补偿柜内部的器件,器件的表面温度不能超过70℃。

在使用过程中,若发现异常,尤其器件的表面温度超过70℃,应及时停用,并反馈部门领导。

编制:审核:批准:
日期:日期:日期:。

电容补偿柜补偿电容的作用和工作原理

电容补偿柜补偿电容的作用和工作原理

电容补偿柜补偿电容的作用和工作原理一、电容补偿柜的作用:1.提高功率因数:电容补偿柜通过向电力系统注入无功功率,降低系统的无功功率,从而提高系统的功率因数。

功率因数是衡量电力系统效率的重要指标,当功率因数低于0.9时,系统容易产生无功功率的浪费和能源的损失。

电容补偿柜的作用就是通过引入电容器来提高系统的功率因数,提高系统的效率和能源利用率。

2.减少线路电流:电压不变的情况下,由于电容器的视在功率大于电感负载的视在功率,因此在电容补偿柜的作用下,无功功率流向电容器,使得系统中的无功功率减少,从而减小了线路的额定电流。

这样可以减轻线路输电设备的负荷,延长设备的使用寿命,提高系统的可靠性。

3.降低线路损耗:由于电容补偿柜可以减小电力系统中的无功功率,当无功功率减少时,线路的传输损耗也会相应减少。

这样不仅可以减少电力系统的电能损耗,降低运行成本,还可以提高系统的供电质量。

4.改善电压质量:电容补偿柜通过调节无功功率的流动,可以有效地改善电力系统中的电压质量。

当电力系统的无功功率过大或过小时,会导致电压波动、电压降低、电压不平衡等问题。

通过引入电容补偿柜,可以调节系统中的无功功率,稳定电压,减少电压质量问题的发生。

二、电容补偿柜的工作原理:1.接入控制:当电力系统的功率因数较低时,根据实际需求,控制开关将电容器连接到系统中,使其开始补偿无功功率。

开关可以通过控制信号或根据系统中各种传感器的信号来实现。

2.断开控制:当系统的功率因数达到预设值或达到系统要求时,可以通过控制开关将电容器与系统断开连接。

也可以根据系统的负荷变化和电压波动的情况,自动调节电容补偿的连接和断开。

3.保护装置:电容补偿柜中还需要设置保护装置,用于保护电容器的安全运行。

常见的保护装置有过流保护、过压保护、过温保护等。

当电容器的参数超过或低于设定值时,保护装置会自动切断电容器的连接,以避免电容器因过载、短路等故障而受损。

总之,电容补偿柜通过控制电容器的接入和断开,调节电力系统中的无功功率,提高功率因数,减少线路电流,降低线路损耗,并改善电压质量。

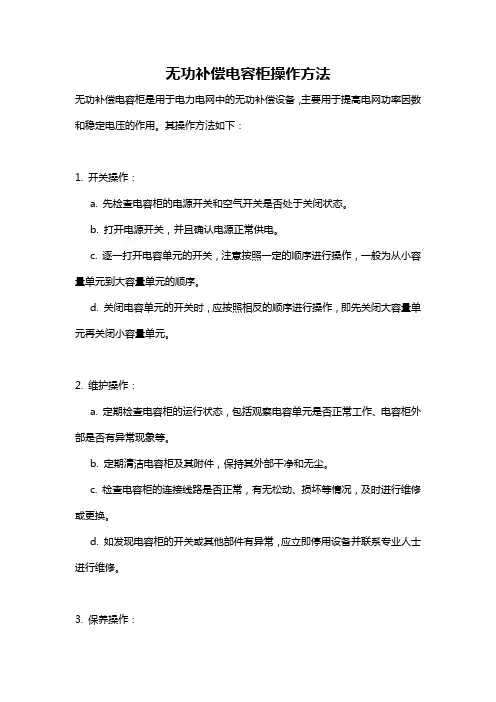

无功补偿电容柜操作方法

无功补偿电容柜操作方法

无功补偿电容柜操作方法
无功补偿电容柜是用于电力电网中的无功补偿设备,主要用于提高电网功率因数和稳定电压的作用。

其操作方法如下:
1. 开关操作:
a. 先检查电容柜的电源开关和空气开关是否处于关闭状态。

b. 打开电源开关,并且确认电源正常供电。

c. 逐一打开电容单元的开关,注意按照一定的顺序进行操作,一般为从小容量单元到大容量单元的顺序。

d. 关闭电容单元的开关时,应按照相反的顺序进行操作,即先关闭大容量单元再关闭小容量单元。

2. 维护操作:
a. 定期检查电容柜的运行状态,包括观察电容单元是否正常工作、电容柜外部是否有异常现象等。

b. 定期清洁电容柜及其附件,保持其外部干净和无尘。

c. 检查电容柜的连接线路是否正常,有无松动、损坏等情况,及时进行维修或更换。

d. 如发现电容柜的开关或其他部件有异常,应立即停用设备并联系专业人士进行维修。

3. 保养操作:
a. 定期测量和记录电容柜的各项参数,包括电压、电流、功率因数等。

b. 根据测量结果判断电容单元的工作情况,及时进行调整和替换。

c. 定期对电容柜进行绝缘测试,确保其绝缘性能符合要求。

d. 对电容柜内部的散热装置进行清洁和维护,确保其正常工作。

需要注意的是,在操作无功补偿电容柜时,应遵循操作规程,谨慎操作,避免因误操作或不当操作引发安全事故,如需保养和维修时应请专业人士进行操作。

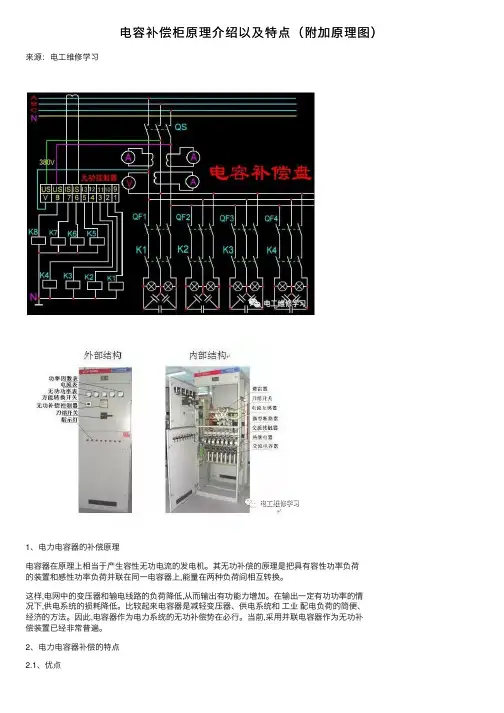

电容补偿柜原理介绍以及特点(附加原理图)

电容补偿柜原理介绍以及特点(附加原理图)

电容补偿柜原理介绍以及特点(附加原理图)来源:电⼯维修学习1、电⼒电容器的补偿原理电容器在原理上相当于产⽣容性⽆功电流的发电机。

其⽆功补偿的原理是把具有容性功率负荷的装置和感性功率负荷并联在同⼀电容器上,能量在两种负荷间相互转换。

这样,电⽹中的变压器和输电线路的负荷降低,从⽽输出有功能⼒增加。

在输出⼀定有功功率的情况下,供电系统的损耗降低。

⽐较起来电容器是减轻变压器、供电系统和⼯业配电负荷的简便、经济的⽅法。

因此,电容器作为电⼒系统的⽆功补偿势在必⾏。

当前,采⽤并联电容器作为⽆功补偿装置已经⾮常普遍。

2、电⼒电容器补偿的特点2.1、优点电⼒电容器⽆功补偿装置具有安装⽅便,安装地点增减⽅便;有功损耗⼩(仅为额定容量的0.4 %左右);建设周期短;投资⼩;⽆旋转部件,运⾏维护简便;个别电容器组损坏,不影响整个电容器组运⾏等优点。

2.2、缺点电⼒电容器⽆功补偿装置的缺点有:只能进⾏有级调节,不能进⾏平滑调节;通风不良,⼀旦电容器运⾏温度⾼于70 ℃时,易发⽣膨胀爆炸;电压特性不好,对短路稳定性差,切除后有残余电荷;⽆功补偿精度低,易影响补偿效果;补偿电容器的运⾏管理困难及电容器安全运⾏的问题未受到重视等。

以上是对电容柜的特点和知识简介下⾯是详细解说关于电容补偿柜的⼀些知识低压电容补偿柜也叫低压⽆功补偿装置MSCGD,⼯作原理是根据电⽹向⽤电设备提供的负载电流由有功电流和⽆功电流两部分组成,⽆功电流在电源和负载之间往复交换,⼤⼤占⽤电⽹,使供电设备的供电能⼒⼤⼤降低,使功率因数降低。

就是⽤装置产⽣的容性⽆功电流快速、准确地跟踪抵消电⽹中的感性⽆功电流,从⽽提⾼功率因数,保证⽤电质量,提⾼供电设备的供电能⼒,并减⼩电路中的损耗。

⼀般来说,低压电容补偿柜由柜壳、母线、断路器、隔离开关,热继电器、接触器、避雷器、电容器、电抗器、⼀、⼆次导线、端⼦排、功率因数⾃动补偿控制装置、盘⾯仪表等组成。

电容器柜功能及其结构电容器补偿柜的作⽤电容补偿柜的作⽤是提⾼负载功率因数,降低⽆功功率,提⾼供电设备的效率;电容柜是否正常⼯作可通过功率因数表的读数判断,功率因数表读数如果在0.9左右可视为⼯作正常。

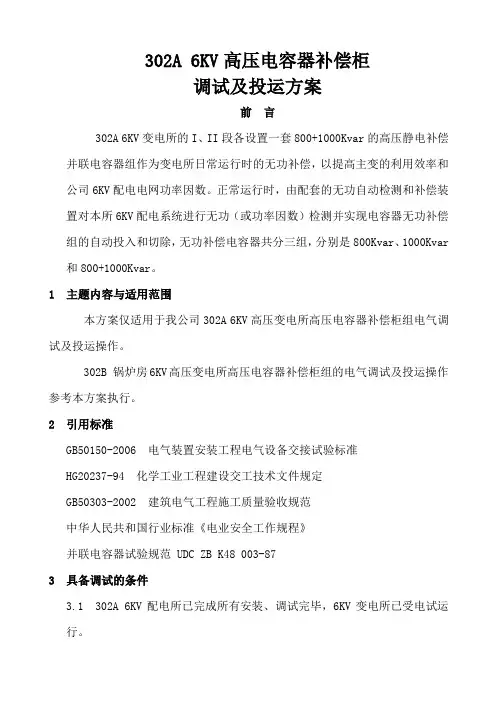

6KV电容器无功补偿柜的调试与投运方案

6KV电容器无功补偿柜的调试与投运方案

302A 6KV高压电容器补偿柜调试及投运方案前言302A 6KV变电所的I、II段各设置一套800+1000Kvar的高压静电补偿并联电容器组作为变电所日常运行时的无功补偿,以提高主变的利用效率和公司6KV配电电网功率因数。

正常运行时,由配套的无功自动检测和补偿装置对本所6KV配电系统进行无功(或功率因数)检测并实现电容器无功补偿组的自动投入和切除,无功补偿电容器共分三组,分别是800Kvar、1000Kvar 和800+1000Kvar。

1 主题内容与适用范围本方案仅适用于我公司302A 6KV高压变电所高压电容器补偿柜组电气调试及投运操作。

302B 锅炉房6KV高压变电所高压电容器补偿柜组的电气调试及投运操作参考本方案执行。

2 引用标准GB50150-2006 电气装置安装工程电气设备交接试验标准HG20237-94 化学工业工程建设交工技术文件规定GB50303-2002 建筑电气工程施工质量验收规范中华人民共和国行业标准《电业安全工作规程》并联电容器试验规范 UDC ZB K48 003-873 具备调试的条件3.1 302A 6KV配电所已完成所有安装、调试完毕,6KV变电所已受电试运行。

3.2 6KV电容器无功补偿柜(组)一、二次电缆和母线等接线全部安装完毕。

3.3 电容器补偿柜室内土建及装修工程、照明工程结束。

4 调试前的准备工作4.1 检查试验仪器是否完好,标准表是否在有效周期内。

4.2 引入临时电源要求质量高、可靠性强。

4.3 各种记录表格齐备。

4.4 认真熟悉图纸及规范要求,熟悉掌握无功补偿电容器组技术说明书。

5 电气调试内容及要求5.1 各种测量仪表的校验测量仪表校验时应根据各种仪表的电压电流等级、•种类、量程和精度,确定采用适宜的电源、选择正确的标准表。

标准表精确度等级应比被校仪表高2 级以上,其最低等级不得低于0.5 级。

经校验合格的仪表,应做好记录,并在其外壳上贴上标签进行标识。

无功补偿柜电容器容量的计算

无功补偿柜电容器容量的计算

无功补偿柜电容器容量的计算方法无功补偿技术工程师:寇工(希拓电气(常州)有限公司)在提及电容柜时,常提到“容量”是多少这个问题。

容量,何为容量?其实主要分为以下三种:①变压器的额定容量(变压器的总共),单位KVA;②无功补偿容量的确定,一般取变压器容量的20~40%,取30%较多;③电容器的额定容量(电容器的功率),单位kvar(千乏)。

那么电容器的功率与低压防爆电容器无功功率补偿的关系是怎么样的?我们可以从以下这个公式看出:Q=2∙π∙f∙C∙U2注:Q表示电容器的功率,单位kvar;f表示系统频率,50Hz/60Hz;C为电容器容量,单位uF (微法);U表示系统电压,单位kV(千伏)。

我们上面公式可以看出,电容器的功率与施加到变压器两端电压的平方成正比。

其中,电容器有一个重要参数叫额定电压,对应额定电压有其额定功率,我们举例说明。

场景:选择电压为480V,额定功率为30kvar的电容器时:问1:当其用在400V系统中,其输出功率为多少呢?这是常遇到的问题,电容的额定电压一定大于系统的电压,通过上面的公式,我们可以很快算出来:Q400=Q480×(4002/4802)=30×(4002/4802)≈20.8kvar则,当其用在400V系统中,其输出功率为20.8kvar。

问2:为什么要选择额定电压高于系统电压的电容器呢?解答:因为电容器经受过电压危害时将快速损坏,为了保障电容器的运行安全,需要选择额定电压大于系统电压的电容器。

希拓小贴士:以低压电力电容器、高性能电抗器、高可靠投切开关、控制系统为主体,实现低压无功补偿功能。

主要应用于谐波严重场合的无功补偿,在一定程度上有吸收消除谐波的功能。

由以上可知,如果无功补偿支路设计为纯电容器的话,无功补偿支路的输出功率要根据电容器的额定电压和系统电压进行折算。

这也就是我们常说的安装功率(安装容量)和输出功率(输出容量)。

①安装功率常指:电容器的额定功率; ②输出功率常指:电容器在系统电压下的实际输出功率。

电容补偿柜常见故障和排除措施

电容补偿柜常见故障和排除措施

电容补偿柜常见故障和排除措施电容补偿柜是一种用于提高电力系统功率因数的设备,它通过安装电容器来补偿电网中的无功功率,从而提高功率因数和电网效率。

然而,电容补偿柜在使用过程中可能会出现一些故障,这些故障需要及时发现和排除,以确保电源系统的正常运行。

下面将介绍一些电容补偿柜的常见故障及排除措施。

1.电容器发热电容器发热可能是由于电容器内部损坏导致的,也可能是由于电容器连接端子接触不良导致的。

排除方法如下:-检查电容器外壳温度,若发热严重,应立即停机检修。

-检查电容器内部是否有异味,如有异味,应立即停机检查电容器内部是否受损。

-检查电容器连接端子,确保连接良好,无松动或接触不良。

2.电容器漏电电容器漏电可能是由于电容器内部绝缘损坏导致的,也可能是由于电容器连接端子接触不良导致的。

排除方法如下:-检查电容器外壳是否出现漏电现象,如有漏电现象,应立即停机检修。

-检查电容器连接端子是否松动或接触不良,确保连接良好,无松动或接触不良。

-检查电容器内部绝缘状况,确保绝缘不受损。

3.电容器短路电容器短路可能是由于电容器内部绝缘损坏导致的,也可能是由于外部因素造成的电容器损坏。

排除方法如下:-检查电容器短路指示灯是否亮起,如指示灯亮起,应立即停机检修。

-检查电容器连接端子是否松动或接触不良,确保连接良好,无松动或接触不良。

-检查电容器内部绝缘状况,确保绝缘不受损。

4.电容器超压电容器超压可能是由于电容器内部绝缘损坏导致的,也可能是由于外部因素造成的电容器超压。

排除方法如下:-检查电容器超压报警装置是否报警,如报警,应立即停机检修。

-检查电容器连接端子是否松动或接触不良,确保连接良好,无松动或接触不良。

-检查电容器内部绝缘状况,确保绝缘不受损。

5.电容器电容值不稳定电容器电容值不稳定可能是由于电容器老化造成的,也可能是由于电容器外部因素影响造成的。

排除方法如下:-检查电容器电容值是否稳定,如不稳定,应停机更换电容器。

电容补偿柜的作用与工作原理

电容补偿柜的作用与工作原理

电容补偿柜的作用与工作原理电容补偿柜是一种用来提高电力传输和配电系统的功率因数的设备。

当电力系统中存在大量的电感负载时,由于电感负载会产生感性无功功率,使得电力系统的功率因数下降,导致能源的浪费和电力设备的性能下降。

电容补偿柜的作用就是通过补偿感性无功功率,提高电力系统的功率因数,提高系统的效能。

接下来,我将详细介绍电容补偿柜的工作原理。

电容补偿柜的工作原理基于对电源电压的检测和对感性无功功率进行补偿。

当感性无功功率增大,功率因数降低时,电容补偿柜会通过自动检测电源的电压变化,并利用自带的电容器进行无功功率的补偿。

其基本工作原理如下:1. 电源电压检测:电容补偿柜通过内部的电压检测装置实时监测电源电压的变化,包括电压的大小和波形。

这可以用来判断是否需要进行补偿。

如果电压低于设定的阈值或电压波动较大,则可以认为电力系统负载较重,功率因数较低,需要进行补偿。

2. 电容器选择:根据电源的电压和波形的特点,电容补偿柜会自动选择合适的电容器进行补偿。

电容器通常由铝电解电容器或绕组形电容器组成。

铝电解电容器适用于低功率、低电压的系统,而绕组形电容器适用于高功率、高电压的系统。

3. 电容器补偿:一旦检测到需要补偿,电容补偿柜就会自动通过开合电容开关,将电容器接入电力系统中。

这样,电容器就可以提供无功电流,抵消感性负载产生的感性无功功率,以提高系统的功率因数。

在补偿过程中,电容补偿柜还需根据实际负载情况实施动态补偿,即根据负载变化调整电容器的并联或串联数量,以确保及时、准确的补偿。

4. 功率因数控制:电容补偿柜通常会设置一个目标功率因数值,通过内部控制器实时监测电流和功率因数,以及负载的变化情况。

控制器会自动调整电容器的并联或串联状态,以实现系统功率因数的稳定控制,并保持在目标功率因数范围内。

总之,电容补偿柜通过检测电源电压、选择合适的电容器、进行动态补偿和控制功率因数,实现对感性无功功率的补偿,提高电力系统的功率因数。

无功电容补偿柜操作方法

无功电容补偿柜操作方法

无功电容补偿柜操作方法无功电容补偿柜是一种用于节约电能、提高电力系统功率因数的设备。

它通过连接并调节无功电容器的容量,来实现对无功功率的补偿。

接下来,我将详细介绍无功电容补偿柜的操作方法。

首先,无功电容补偿柜的操作需要具备基本的电力知识和操作技能。

在操作前,操作人员应确保自身安全,佩戴好工作服、绝缘手套等必要的个人防护装备,并确保补偿柜及相关设备的正常工作状态。

1. 接通电源:在操作无功电容补偿柜之前,应先确认电容器的正常运行状态。

然后,打开电源开关,确保电网供电正常。

2. 设置运行参数:通过补偿柜的控制面板,设置合适的无功功率补偿参数。

通常包括相关的电压、电流、功率因数等参数。

根据电网的实际需求,适当地调整电容器的运行状态。

3. 监测运行状态:在电容器开始运行后,应时刻监测其运行状态。

通过监测仪表可以得知电压、电流、功率因数等相关参数是否处于正常范围内。

如若不正常,则应及时采取相应的措施,如调整电容器的容量、增加或减少电容器的数量等。

4. 防止过压过流:无功电容补偿柜在运行过程中,需要及时监测电网的电压与电流变化情况。

一旦发生过压或过流情况,应立即通过控制面板断开相应的电容器。

5. 定期维护:为保证无功电容补偿柜的长期稳定运行,定期进行维护工作非常重要。

如定期清洁补偿柜内部与外部的灰尘,检查电容器的连接情况,查看电容器是否受潮、漏油等。

同时,还要定期检测电容器的电容、损耗、绝缘和漏电情况,并按照维护手册进行必要的保养和维修。

总之,无功电容补偿柜在操作过程中,需要掌握正确的操作方法和技巧,以确保其正常运行。

同时,还应定期进行维护与检修,以延长补偿柜的使用寿命,并保证电力系统的稳定运行。

注意:以上操作方法仅供参考,具体操作应根据实际情况及设备的使用说明进行。

操作人员应经过专业培训,并严格按照操作规程进行操作,确保操作的安全与合理。

无功补偿柜工作原理

无功补偿柜工作原理

无功补偿柜工作原理
无功补偿柜是一种用于改善电力系统功率因数的设备,它能够有效地提高电网
的功率因数,减少无用功率的损耗,提高电网的稳定性和可靠性。

那么,无功补偿柜是如何工作的呢?接下来我们将详细介绍其工作原理。

无功补偿柜主要由电容器、电抗器、接触器、保护装置等组成。

当电网中存在
电感性负载时,会导致电网的功率因数较低,这时无功补偿柜就能发挥作用了。

在正常情况下,电容器和电抗器不会同时工作,它们会根据电网的负载情况自动切换工作状态。

当电网负载中存在较多电感性负载时,功率因数较低,此时无功补偿柜会通过
控制系统自动投入电容器组,电容器组会产生等量的无功电流,与电感性负载的无功电流相抵消,从而提高了电网的功率因数。

而当电网负载中存在较多电容性负载时,功率因数较高,此时无功补偿柜会通
过控制系统自动投入电抗器组,电抗器组会产生等量的无功电流,与电容性负载的无功电流相抵消,从而调整了电网的功率因数。

此外,无功补偿柜还具有过载保护、短路保护、过压保护等功能,能够有效地
保护设备和电网的安全稳定运行。

总的来说,无功补偿柜通过自动控制电容器和电抗器的工作状态,根据电网负
载情况实现动态无功补偿,从而提高了电网的功率因数,减少了无用功率的损耗,提高了电网的稳定性和可靠性。

通过本文的介绍,相信大家对无功补偿柜的工作原理有了更深入的了解。

无功
补偿柜在电力系统中扮演着重要的角色,它的应用能够有效地改善电网的功率因数,提高电网的运行效率,降低能源损耗,是电力系统中不可或缺的设备之一。

电容柜(电容补偿柜)以及容量对照表相关问答

电容柜(电容补偿柜)以及容量对照表相关问答

电容柜(电容补偿柜)以及容量对照表相关问答电容柜(电容补偿柜)作用:提高电网功率因数,节约电能,提高供电质量。

工作原理:通过自动补偿控制器收集到负荷端的无功损耗(功率因数)情况,自动进行电容补偿的投切动作,从而达到减少无功损耗、提高功率因数的目的。

电力系统中的负载类型大部分属于感性负载,加上用电企业普遍广泛地使用电力电子设备,使电网功率因数较低。

较低的功率因数降低了设备利用率,增加了供电投资,损害了电压质量,降低了设备使用寿命,大大增加了线路损耗。

是否进行无功补偿与设备功率没有直接关系,若设备功率因数小于0.9则要进行补偿。

目前无功补偿主要是在变电所低压侧集中补偿,就地补偿用得很少。

一般来说,民用建筑,不会有太多的功率因数低的大设备,一般在变压器低压侧集中补偿就可对于电梯,一般配套控制箱内都有补偿措施的。

无功功率补偿,简称无功补偿,在电力供电系统中起提高电网的功率因数的作用,降低供电变压器及输送线路的损耗,提高供电效率,改善供电环境。

所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。

合理的选择补偿装置,可以做到较大限度的减少电网的损耗,使电网质量提高。

反之,如选择或使用不当,可能造成供电系统,电压波动,谐波增大等诸多因素。

电容柜无功补偿容量计算表参数符号数值单位系统电压Va=400V系统补偿电容的容量Qa=25KVAR额定频率f=50Hz电容充电电流Ia=36.08545035A选用熔断器的电流规格大于54.12817552A接触器规格电抗器(SR)规格Xl=7%Xc电抗器电感值L=3.835353743mH谐振共振点f03.77964473次B点的工作电压Vb=430.1075269VB点的无功等效补偿量Qb=26.88172043KVAR设计安全电压Vm=11.6%补偿电容实际电压Vc=480V 电容补偿的容量Qc=33.48KVAR补偿电容的电容值C=462.7786624μF设计安全电压是根据各地区的电压波动选择的,该值即为(U-400)/400的百分值,因此根据实际值计出的电容型号。

无功补偿柜原理

无功补偿柜原理

无功补偿柜原理
无功补偿柜原理是指通过在电力系统中接入无功补偿设备,来改善电力系统的功率因数,提高电能的利用效率。

无功补偿柜主要由电容器组、断路器、变压器和控制器等组成。

电容器组是无功补偿柜的核心部件,它由一组并联的电容器组成。

这些电容器通过组合能够提供所需的容量,用来补偿电力系统中的无功功率。

电容器组的连接方式有两种,一种是星型连接,另一种是三角形连接。

在星型连接方式下,电容器与传输线路的中性点相连接,而在三角形连接方式下,则是电容器直接与传输线路相连接。

断路器用于保护无功补偿柜,在电网出现故障时能够及时切断电路,保护设备的安全性。

变压器主要用于提供稳定的电压,使无功补偿柜能够正常运行。

变压器通常采用油浸式或干式结构,能够将输入电压调整为符合无功补偿柜要求的输出电压。

控制器是无功补偿柜的智能化管理部件,它能够根据电力系统的运行状态,自动调整无功补偿柜的运行参数,确保系统的功率因数始终保持在合适的范围内。

控制器还可以实现对无功补偿柜运行情况的实时监测和远程控制,提高了无功补偿柜的操作灵活性和管理效率。

综上所述,无功补偿柜通过合理配置电容器组、断路器、变压
器和控制器等元件,能够在电力系统中实现对无功功率的实时补偿,提高电能利用效率和电力系统的稳定性。

电容补偿柜常见故障和排除措施

电容补偿柜常见故障和排除措施

电容补偿柜基本介绍新柜调试前应将所有电容器断开;并在不通电情况下测试主回路相间通断;和对“N”通断;手动投切检查一切正常后再将电容接上;无涌流投切器及动补调节器没接N线;会使其直接损坏及炸毁..一.无功补偿电容柜用途TSC数字全自动动态无功功率补偿装置是一种具有国际先进水平、功能高度集成化的无功补偿设备..它广泛应用于机械制造、冶金、矿山、铁道、轻工、化工、建材、油田、港口、高层建筑、城镇小区等低压配电网;对电力系统降损节能有重大的技术经济意义;为国家重点推荐的节约电能的高新技术项目..二、无功补偿电容柜的作用功率补偿装置在电子供电系统中所承担的作用是提高电网的功率因数;降低供电变压器及输送线路的损耗;提高供电效率;改善供电环境..所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置..合理的选择补偿装置;可以做到最大限度的减少网络的损耗;使电网质量提高..反之;如选择或使用不当;可能造成供电系统;电压波动;谐波增大等诸多因素..所以功率因数是供电局非常在意的一个系数;用户如果没有达到理想的功率因数;相对地就是在消耗供电局的资源;所以这也是为什么功率因数是一个法规的限制..目前就国内而言功率因数规定是必须介于电感性的0.9~1之间;低于0.9;或高于1.0都需要接受处罚..三、投切方式分类:1. 延时投切方式延时投切方式即人们熟称的"静态"补偿方式..这种投切依靠于传统的接触器的动作;当然用于投切电容的接触器专用的;它具有抑制电容的涌流作用;延时投切的目的在于防止接触器过于频繁的动作时;造成电容器损坏;更重要的是防备电容不停的投切导致供电系统振荡;这是很危险的..当电网的负荷呈感性时;如电动机、电焊机等负载;这时电网的电流滞带后电压一个角度;当负荷呈容性时;如过量的补偿装置的控制器;这是时电网的电流超前于电压的一个角度;即功率因数超前或滞后是指电流与电压的相位关系..通过补偿装置的控制器检测供电系统的物理量;来决定电容器的投切量;这个物理量可以是功率因数或无功电流或无功功率..下面就功率因数型举例说明..当这个物理量满足要求时;如cos Φ超前且>0.98;滞后且>0.95;在这个范围内;此时控制器没有控制信号发出;这时已投入的电容器组不退出;没投入的电容器组也不投入..当检测到cosΦ不满足要求时;如cosΦ滞后且<0.95;那么将一组电容器投入;并继续监测cosΦ如还不满足要求;控制器则延时一段时间延时时间可整定;再投入一组电容器;直到全部投入为止..当检测到超前信号如cosΦ<0.98;即呈容性载荷时;那么控制器就逐一切除电容器组..要遵循的原则就是:先投入的那组电容器组在切除时就要先切除..如果把延时时间整定为300s;而这套补偿装置有十路电容器组;那么全部投入的时间就为30分钟;切除也是这样..在这段时间内无功损失补偿只能是逐步到位..如果将延时时间整定的很短;或没有设定延时时间;就可能会出现这样的情况..当控制器监测到cosΦ<0.95;迅速将电容器组逐一投入;而在投入期间;此时电网可能已是容性负载即过补偿了;控制器则控制电容器组逐一切除;周而复始;形成震荡;导致系统崩溃..是否能形成振荡与负载的性质有密切关系;所以说这个参数需要根据现场情况整定;要在保证系统安全的情况下;再考虑补偿效果..2. 瞬时投切方式瞬时投切方式即人们熟称的"动态"补偿方式;应该说它是半导体电力器件与数字技术综合的技术结晶;实际就是一套快速随动系统;控制器一般能在半个周波至1个周波内完成采样、计算;在2个周期到来时;控制器已经发出控制信号了..通过脉冲信号使晶闸管导通;投切电容器组大约20-30毫秒内就完成一个全部动作;这种控制方式是机械动作的接触器类无法实现的..动态补偿方式作为新一代的补偿装置有着广泛的应用前景..现在很多开关行业厂都试图生产、制造这类装置且有的生产厂已经生产出很不错的装置..当然与国外同类产品相比从性能上、元器件的质量、产品结构上还有一定的差距..动态补偿的线路方式1这种方式采用电感与电容的串联接法;调节电抗以达到补偿无功损耗的目的..从原理上分析;这种方式响应速度快;闭环使用时;可做到无差调节;使无功损耗降为零..从元件的选择上来说;根据补偿量选择1组电容器即可;不需要再分成多路..既然有这么多的优点;应该是非常理想的补偿装置了..但由于要求选用的电感量值大;要在很大的动态范围内调节;所以体积也相对较大;价格也要高一些;再加一些技术的原因;这项技术到目前来说还没有被广泛采用或使用者很少..2采用电力半导体器件作为电容器组的投切开关;较常采用的接线方式如图2..图中BK为半导体器件;C1为电容器组..这种接线方式采用2组开关;另一相直接接电网省去一组开关;有很多优越性..作为补偿装置所采用的半导体器件一般都采用晶闸管;其优点是选材方便;电路成熟又很经济..其不足之处是元件本身不能快速关断;在意外情况下容易烧毁;所以保护措施要完善..当解决了保护问题;作为电容器组投切开关应该是较理想的器件..动态补偿的补偿效果还要看控制器是否有较高的性能及参数;还有很重要的一项就是要求控制器要有良好的动态响应时间;准确的投切功率;还要有较高的自识别能力;这样才能达到最佳的补偿效果..当控制器采集到需要补偿的信号发出一个指令投入一组或多组电容器的指令;此时由触发脉冲去触发晶闸管导通;相应的电容器组也就并人线路运行..需要强调的是晶闸管导通的条件必须满足其所在相的电容器的端电压为零;以避免涌流造成元件的损坏;半导体器件应该是无涌流投切..当控制指令撤消时;触发脉冲随即消失;晶闸管零电流自然关断..关断后的电容器电压为线路电压交流峰值;必须由放电电阻尽快放电;以备电容器再次投入..元器件可以选单项晶闸管反并联或是双向晶闸管;也可选适合容性负载的固态接触器;这样可以省去过零触发的脉冲电路;从而简化线路;元件的耐压及电流要合理选择;散热器及冷却方式也要考虑周全..3.混合投切方式实际上就是静态与动态补偿的混合;一部分电容器组使用接触器投切;而另一部分电容器组使用电力半导体器件..这种方式在一定程度上可做到优势互补;但就其控制技术;目前还未见到完善的控制软件..该方式用于通常的网络;如工矿、小区、域网改造;比起单一的投切方式拓宽了应用范围;节能效果更好..补偿装置选择非等容电容器组;这种方式补偿效果更加细致;更为理想..还可采用分相补偿方式;可以解决由于线路三相不平行造成的损失..4. 在无功功率补偿装置的应用方面;选择那一种补偿方式;还要依电网的状况而定;首先对所补偿的线路要有所了解;对于负荷较大且变化较快的情况;电焊机、电动机的线路采用动态补偿;节能效果明显..对于负荷相对平稳的线路应采用静态补偿方式;也可使用动态补偿装置..一般电焊工作时间均在几秒钟以上;电动机启动也在几秒钟以上;而动态补偿的响应时间在几十毫秒;按40毫秒考虑则从40毫秒到5秒钟之内是一个相对的稳态过程;动态补偿装置能完成这个过程..四、运行中存在的问题1、电源安装接线不规范新购置的低压无功补偿装置柜;由于生产厂家的不同;在安装电源线的接线方法上也不相同;主要与厂家在低压无功补偿装置柜上配置的无功功率自动补偿控制器JKG系列简称:控制器的取样检测信号电源有关;有的仪器的取样电流和取样电压要同相;有的是不要求同相..2、取样检测信号倍率选择不当取样用的电流互感器;有的选择的CT倍率过大;使得控制器的取样的二次电流过小;处于"欠流"指示状态;有的选择的CT倍率过小;使得控制器的取样的二次电流过大;控制器的取样检测信号电流一般不超过5A;否则就会烧坏控制器的塑料接线端子和内部原件..3、电容器的额定电压偏低2000年之前生产的低电压并联电容器的额定电压大多数是400V;而随着农网改造和电能质量的不断提高;目前;电网电压特别是配电变压器的首端;电源电压一般都要超过400V;有的达420V左右..而低压无功补偿装置柜都是安装在配电变压器低压线母线侧;处于电源的最前端;此时;电容器长期在高于其额定电压状态下运行;缩短了寿命..4、电容器的容量和组数配置不当生产厂家为了产品的统一规范;补偿装置柜里安装的电容器都是统一容量;如10KVAR×12组、12KVAR×10组、14KVAR×8组等..而现场实际工作中;控制器设定的功率因数投入门限值是0.950.90-1.0可调;它根据用电负荷的功率因数自动投切电容器组数;假设在12KVAR×10组当中;当负荷的功率因数低于0.90时;控制器就发出指令投入电容器;而当投入了6组电容器后;又超出了控制器设定的限值0.95;此时;控制器又要发出指令退出2组电容器;当退出后又达不到所要求的功率因值;控制器又要发出指令投入电容器;如此反复;造成频繁投切;损坏电器设备..5、补偿装置柜的外壳接地不重视每张补偿装置柜里都安装有三只过压保护用的避雷器FYS-0.22;有的厂家是将避雷器的接地端与柜体外壳直接相连;有的是单独引线接地;当有雷电波或过电压侵入时;此时的避雷器的接地就成了工作接地..有的柜体外壳根本就没接地或接地电阻达不到要求;造成很多避雷器泄放电流不畅而爆炸损坏;使得补偿装置柜外壳带电..6、低压无功补偿装置柜要配置无功计量装置目前;普遍的生产厂家在装配补偿装置柜低压配电柜时;都没有安装无功计量表计;工作人员只能从控制器的显示器上读取实时的低压功率因数值;不能掌握到月、年的平均功率因数值..7、人员思想认识问题一些电工认为;在配电变压器端安装低压无功电容补偿装置柜会增加台区的低压线损;对他们没利..所以有很多的电容柜人为的不去投运;有时一张柜上坏一个很小的零配件就将整柜退出;造成大量的电容柜闲置..五、解决方案:1、电源线首先要根据电容补偿装置柜配置的全部电容器的容量;即总的额定电流之和的1.5倍来选择电源导线的截面积;其最小截面积不得小于50m㎡塑铜线;电源线两端连接一定要用铜鼻压接;保证接触面连接可靠..2、安装接线之前一定要先看清楚电容补偿装置柜上配置的控制器的安装接线图;即:控制器的工作电源有220V、380V;分清检测信号是取同相还是不同相;取样用的电流互感器一般都是采用LMZJ1-0.5/5系列的;要穿在低压负荷的总电流侧;电流互感器的一次侧电流的容量选择;要根据该配变低压侧总负荷的120-150%来确定;否则;该控制器是不能正确动作的..3、对原装的低压无功补偿装置柜配置的电容容量和组数要进行适当的调整;如12KVAR×10组的改造为6KVAR×2+8KVAR×2+12KVAR×4+16KVAR×2等;总电容器组数未变;将单台大容量的改为多台小容量;让控制器好灵活机动的选择投入的容量和组数..确保该台区的低压功率因数在设定值范围之内;也延长了电器控制部分的机械寿命..特别注意的在调整电容器的容量之后;要即时对相应的控制和保护部分的电器设备作更换;如作单台电容器短路保护的熔断器熔芯也要根据电容器的容量来调整..5、新安装投运的补偿装置柜一定要将柜体外壳与大地作可靠连接;最好是将避雷器的接地端用不小于10m㎡的塑铜线或16m㎡塑铝线直接和大地相连;并符合接地电阻要求..6、建议生产厂家在低压无功补偿装置柜上安装可以计量无功的表计;或者供电部门在该台区安装无功表或多功能计量表计;这样才能对该台区的无功情况进行掌控和考核..7、对基层电工进行无功补偿知识的普及宣传;并结合现场低压无功电容补偿装置柜的运行状况;对台区负责人进一步讲解其工作原理;及投入电容无功补偿的好处;彻底消除他们以前头脑中的一些误会..六、电容柜故障原因及分析1、主回路上电;控制器无显示:原因:1电源是否引入到控制器..2控制器坏了..a、用万用表检查确认是否在主线一次线上有电压;本项必须带电操作;具体操作时需要特别小心和按规范操作;b、检查取电压用保护熔丝有否接上及是否坏掉;在非带电状态下检查并接牢固;c、控制器取电压接线端子是否接紧;在非带电状态下检查并接牢固;d、确认控制器是否有问题;有问题立即更换..2、配电房进线柜电流指示表和控制器显示电流值相差较大:原因:电流变比设错;或CT线没接好及进线柜电流指示表是否已坏..a、检查主线上的CT变比是否和控制器上设置的一致;若不一致需要重新设置为一样;b、检查主线上的CT引线是否和控制器的端子接牢固;并确认电流信号传输到控制器;否则检查线路..3、与电容器连接的回路导线有发热严重或烧焦现象:原因:接线端末接紧或过流..a、用合适档位电流钳卡该路电容投上时的工作电流;是否与额定电流悬殊很大;在电压正常时;如果电流悬殊很大;有可能是电容器损坏或者是现场谐波很严重;需要借助电能质量分析仪测试后确认..b、该电容支路的相关接头是否接紧或者压紧;需要在不带电状态下检查;必需要对接线头进行工艺处理..c、检查导线在设计时是否按标准来设计;一般铜线按每平方毫米通5安电流来选..4、电抗器噪音很大:原因:1谐波超标 2机柜强度不够 3电抗器质量问题..a、用合适档位电流钳卡该路电容投上时的工作电流;是否与额定电流悬殊很大;在电压正常时;如果电流悬殊很大;电抗器噪音很大有可能是电流大或者是现场谐波很严重引起;需要借助电能质量分析仪测试后确认..b、如果在正常工作电流下;电抗器噪音很大;可以确定是电抗器本身的问题或者是与电容柜发生谐振..5、电容器鼓包或者有“冒油”现象:原因:谐波超标引起过流或电容器质量不好a、发现本现象后应立即将该组电容器切掉;并更换新电容;在未确定损坏原因前不能再投电容;以免再次损坏..b、用电能质量分析仪测试现场谐波情况;如果谐波超标;需要对现场谐波进行处理;如果谐波不严重;可确认是电容器的问题;还是属于正常损坏..6、控制器功率因数显示异常:原因:1电压或电流线相序接反.. 2控制器坏..a、未按接线图将A、B、C相CT线电流线、电压线接入对应控制器端子;按接线图检查接线并仔细检查主线回路的相序..b、控制器本身问题;如果确认是控制器的问题;即时协调;以最快速度更换上..7、功率因数很低;控制器仍不投入:原因:1负载无功量小未达投入门限 2电流变比设错 3报警保护..a、现场无功量太小;没达到投入门限;属于正常情况;仅需给客户解释就可以了..b、电流变比不对;核对实际CT变比;重新设置为正确变比就可以了..c、取样参数报警;对回路保护;故不投入..8、无涌流投切器上有控制信号但不动作:原因:1控制信号极性接反 2主回路没上电 3缺相保护;熔丝烧断4“N”线未接好..a、控制信号极性是否接反;仔细检查;并按正确极性将控制信号线接好..b、主回路没闭合;检查无误后给主回路上电..c、某相无电压缺相;用万用表测试;确认是缺相后;停电检查..d、"N"线没接或没接牢;将线路检查后接好"N"线..9、上电后控制器显示超前:原因:电压或电流相序接反..10、指示灯一直亮电容切不下来:原因: 动补调节器可控硅击穿或控制器坏七、检修电容柜注意事项处理故障电容器时;应首先断开电容器组的断路器及其上、下隔离开关;此时;电容器组虽然已经经过放电线圈自行放电;但仍会有部分残余电荷;为了人身安全;必须进行人工放电..放电时;应先将接地线的接地端与接地网固定好;再用接地棒多次对电容器端子短接接地放电;直至无火花和放电声为止;最后将接地线固定好..方可接触装置一次元件..对具有多段串联的电容器组;在人接触之前还应将串联段连接点对地短路放电..电容器如果是内部断线;熔丝熔断或引线接触不良;其两极间还可能有残余电荷;这样在自动放电或人工放电时;它的残余电荷是不会被放掉的..所以;运行或检修人员在接触故障电容器前;还应戴好绝缘手套;用短路线短接故障电容器的两极;使其放电..。

电容补偿柜工作原理

电容补偿柜工作原理

电容补偿柜工作原理
电容补偿柜是一种用于电力系统中的补偿设备,通过调节电力负载中的电容来实现无
功功率的补偿。

下面是电容补偿柜的工作原理:
1. 电容补偿柜中包含多组电容器,每组电容器可以单独或同时工作。

这些电容器以
并联或串联的方式连接到电力系统中。

2. 当电力负载中出现感性负载(如电动机和变压器)时,会导致系统中的无功功率增加,影响电力系统的稳定性和效率。

3. 电容补偿柜会检测电力系统中的无功功率情况。

当系统中的无功功率过高时,电
容补偿柜会启动相应的电容器来进行补偿。

4. 电容器通过不断投入和退出来实现对无功功率的补偿。

当无功功率过高时,电容
补偿柜会将适量的电容器投入系统,以降低无功功率。

5. 电容补偿柜中的控制装置会根据系统的无功功率情况自动调节电容器的状态。


样可以确保电容补偿柜始终以最佳状态进行工作。

6. 电容补偿柜还可以通过电力系统中的电压传感器实时监测电压的波动,并根据情
况调整电容器的工作状态,以使电压保持在合适的范围内。

7. 电容补偿柜的工作原理是基于电容器的电流与电压之间的相位差。

通过调整电容
器的电流相位,可以改善电力系统的功率因数和电压质量。

电容补偿柜的工作原理是利用电容器的特性来实现对电力系统中的无功功率进行补偿,从而提高电力系统的稳定性和效率。

它通过不断调节电容器的状态来降低系统中的无功功率,并通过监测电压的波动来使电压保持稳定。

这种电容补偿柜能够在电力系统中起到很
大的作用,提高电力质量和能效。

电容补偿柜技术条件(1)

电容补偿柜技术条件(1)

GGJ 1型低压无功补偿柜技术条件1 范围本部分规定了GGJ1型低压无功补偿柜(以下简称补偿柜)命名与基本参数,要求,试验方法,检验规则,标志、包装、运输、贮存等。

本部分适用于交流50 Hz 、额定工作电压380V 、户内型,投切装置为复合开关的用并联电容器对供配电系统改善功率因素的补偿柜。

2 规范性引用文件下列文件中的条款通过在本部分的引用而成为本部分的条款。

凡是注日期的引用文件,其随后的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件最新版本。

凡是不注日期的引用文件,其最新版本适用于本部分。

GB4208-2008 外壳防护等级(IP 代码)GB7251.1-2005 低压成套设备开关设备和控制设备 第1部分:型式试验和部分型式试验成套设备GB/T15576-2008 低压成套无功功率补偿装置 JB3085 电气传动控制装置的产品包装与运输规程3 术语和定义GB 7251.1-2005和GB/T15576-2008确立的术语和定义适用于本部分。

4 命名与参数4.1 补偿柜的型号命名如下:4.2 基本参数a )额定电压:380Vb )额定绝缘电压:660Vc )补偿容量:60~315Kvard )主开关额定电流:125~630Ae )额定无功电流:82~423Af )额定短时耐受电流:15KA电容器回路数补偿容量(kvar)电器元件固定安装、固定接线交流低压柜低压无功补偿设计序号(分断能力为15KA)1G G Jh)投切电容器元件:复合开关防护等级:户内型、IP3X4.3 柜架外形尺寸a)高:2000mm、2200 mm;b)宽:600mm~1200 mm;c)深:600mm~1000 mm。

5 正常使用条件5.1 周围空气温度周围空气温度不超过+40℃,而且在24 h内平均温度不超过+35 ℃。

周围空气温度的下限为-5℃。

5.2大气条件5.2.1空气清洁,在最高温度为+40℃时,其相对湿度不超过50%,在较低的温度时,允许有较大的相对湿度。

无功补偿柜方案

无功补偿柜方案

无功补偿柜方案1. 引言在电力系统中,为了确保电力质量和提高能源利用效率,无功补偿技术被广泛应用。

无功补偿柜作为无功补偿技术的重要组成部分,主要用于调节电力系统中的无功功率,提高功率因数,并减少电力损耗。

本文将介绍无功补偿柜的概念、作用、工作原理以及常见的方案。

2. 无功补偿柜的概念无功补偿柜是一种用于调节电力系统中的无功功率的设备,它通过补偿电网中的感性或容性功率来提高功率因数。

无功补偿柜通常由电容器、电抗器、开关、保护装置等组成。

3. 无功补偿柜的作用无功补偿柜的主要作用是改善电力系统的功率因数,降低系统的无功功率和电流。

具体作用如下:•提高功率因数:通过在系统中增加电容器补偿无功功率,无功补偿柜可以使功率因数接近1,减少系统的无效功率和电流损耗。

•减少电网负荷:无功补偿柜可以减轻电网负荷,提高电网的供电能力和电压稳定性。

•降低电力损耗:无功补偿柜可以减少输电线路和输配电设备的电力损耗,提高电力系统的能源利用效率。

4. 无功补偿柜的工作原理无功补偿柜通过在电力系统中并联或串联连接电容器和电抗器来实现无功功率的补偿。

其工作原理如下:•电容器补偿:当电网存在感性无功功率时,无功补偿柜中的电容器会通过电网的电压来形成感性无功功率,从而补偿电网无功功率。

•电抗器补偿:当电网存在容性无功功率时,无功补偿柜中的电抗器会通过电网的电压来形成容性无功功率,从而补偿电网无功功率。

•开关与保护装置:为了保证无功补偿柜的安全运行,常常配备有开关和保护装置,用于控制无功补偿柜的连接与断开、调节无功功率的大小以及保护无功补偿柜免受电力系统异常情况的影响。

5. 常见的无功补偿柜方案根据不同的应用场景和需求,无功补偿柜可以采用不同的方案。

以下是几种常见的无功补偿柜方案:•单元式方案:该方案由一个或多个独立的无功补偿柜单元组成,每个单元都包括电容器和电抗器,并配备有开关和保护装置。

该方案具有结构简单、调节灵活、易于维护等优点,适用于规模较小的无功补偿需求。

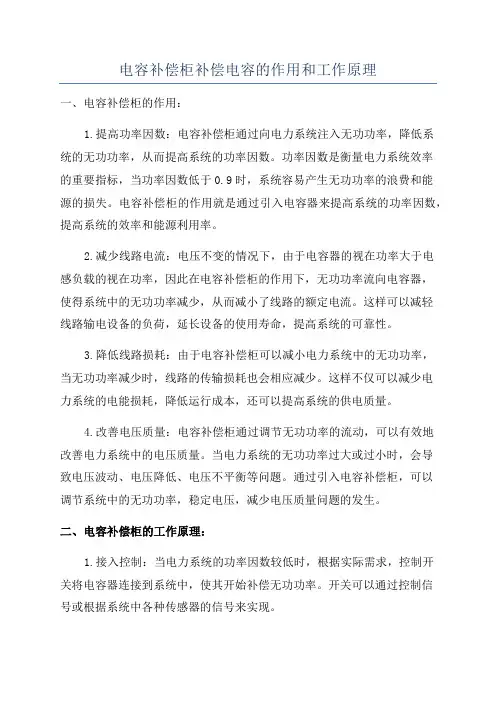

电容补偿柜作用

电容补偿柜作用

电容补偿柜作用电容补偿柜是一种在电力系统中使用的电容储能设备,主要用来对系统中的功率因数进行补偿,提高电能的利用率。

其作用主要体现在以下几个方面:1. 功率因数的改善:电容补偿柜通过接入合适的电容器,可以实现对系统中的无功功率进行补偿,从而提高系统的功率因数。

功率因数是衡量电能利用效率的指标之一,功率因数越接近1,表示系统利用电能的程度越高。

而电容补偿柜的引入,可以有效改善系统的功率因数,减少无功功率的流失,提高电能利用率,降低了电力系统的负荷水平。

2. 电流负载的降低:通过电容补偿柜对无功功率进行补偿,可以减少无功功率的流失,使得无功功率更好地转化为有用的有功功率,从而降低了系统的电流负载。

这样不仅可以减少电力系统的负荷,降低电网的运行压力,而且还能够提高电力设备的寿命,减少能源的浪费。

3. 提高电压稳定性:电容补偿柜对于电网的电压稳定性也有一定的作用。

在电力系统中,电流通过电阻、电抗等元件时会产生电压降,在电容补偿柜中合适的电容值可以降低电压降的大小,提高电网的电压稳定性,保证电能在输送过程中的质量,减少电能损耗。

4. 提高供电可靠性:电容补偿柜通过对无功功率的补偿,可以提高电网的供电可靠性。

在电力系统中,无功功率是会影响电能质量的关键因素之一。

当电力系统中的无功功率过大时,会引起设备的过热、电压波动等问题,进而导致供电不稳定,影响供电可靠性。

而电容补偿柜的使用,可以有效降低无功功率的水平,提高供电系统的稳定性,减少电力故障的发生。

总之,电容补偿柜作为一种重要的电力设备,在电力系统中发挥着重要的作用。

它通过对无功功率的补偿,可以提高系统的功率因数,降低电流负载,改善电压稳定性,提高供电可靠性。

同时,电容补偿柜还可以减少系统的功率损耗,提高电能利用率,从而实现经济、环保的电力供应。

随着电力负荷的不断增加和电能需求的不断提高,电容补偿柜的重要性将愈发凸显,它将成为电力系统中必不可少的设备之一。

电容柜无功补偿原理

电容柜无功补偿原理

电容柜无功补偿原理在交流电路中,电压与电流之间的相位差(Φ)的余弦叫做功率因数,用符号cosΦ表示,在数值上,功率因数是有功功率和视在功率的比值,即cosΦ=P/S功率因数的大小与电路的负荷性质有关,如白炽灯泡、电阻炉等电阻负荷的功率因数为1,一般具有电感或电容性负载的电路功率因数都小于1。

功率因数是电力系统的一个重要的技术数据。

功率因数是衡量电气设备效率高低的一个系数。

功率因数低,说明电路用于交变磁场转换的无功功率大,从而降低了设备的利用率,增加了线路供电损失。

所以,供电部门对用电单位的功率因数有一定的标准要求。

(1) 最基本分析:拿设备作举例。

例如:设备功率为100个单位,也就是说,有100个单位的功率输送到设备中。

然而,因大部分电器系统存在固有的无功损耗,只能使用70个单位的功率。

很不幸,虽然仅仅使用70个单位,却要付100个单位的费用。

在这个例子中,功率因数是0.7 (如果大部分设备的功率因数小于0.9时,将被罚款),这种无功损耗主要存在于电机设备中(如鼓风机、抽水机、压缩机等),又叫感性负载。

功率因数是马达效能的计量标准。

(2) 基本分析:每种电机系统均消耗两大功率,分别是真正的有用功(叫千瓦)及电抗性的无用功。

功率因数是有用功与总功率间的比率。

功率因数越高,有用功与总功率间的比率便越高,系统运行则更有效率。

(3) 高级分析:在感性负载电路中,电流波形峰值在电压波形峰值之后发生。

两种波形峰值的分隔可用功率因数表示。

功率因数越低,两个波形峰值则分隔越大。

保尔金能使两个峰值重新接近在一起,从而提高系统运行效率。

对于功率因数改善:电网中的电力负荷如电动机、变压器、日光灯及电弧炉等,大多属于电感性负荷,这些电感性的设备在运行过程中不仅需要向电力系统吸收有功功率,还同时吸收无功功率。

因此在电网中安装并联电容器无功补偿设备后,将可以提供补偿感性负荷所消耗的无功功率,减少了电网电源侧向感性负荷提供及由线路输送的无功功率。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电容无功补偿柜一. 电容补偿柜之作用 :用以提高功率因数,调整电网电压,降低线路损耗,充分发挥设备效率,改善供电质量。

二.电容柜工作原理:用电设备除电阻性负载外,大部分用电设备均属感性用电负载(如日光灯、变压器、马达等用电设备)这些感应负载,使供电电源电压相位发生改变(即电流滞后于电压),因此电压波动大,无功功率增大,浪费大量电能。

当功率因数过低时,以致供电电源输出电流过大而出现超负载现象。

电容补偿柜内的电脑电容控制系统可解决以上弊端,它可根据用电负荷的变化,而自动设置。

电容组数的投入,进行电流补偿,从而减低大量无功电流,使线路电能损耗降到最低程度,提供一个高素质的电力源。

三 . 电容补偿技术 :在工业生产中广泛使用的交流异步电动机,电焊机、电磁铁工频加热器导用点设备都是感性负载。

这些感性负载在进行能量转换过程中,使加在其上的电压超前电流一个角度。

这个角度的余弦,叫做功率因数,这个电流(既有电阻又有电感的线圈中流过的电流)可分解为与电压相同相位的有功分量和落后于电压 90 度的无功分量。

这个无功分量叫做电感无功电流。

与电感无功电流相应的功率叫做电感无功功率。

当功率因数很低时,也就是无功功率很大时会有以下危害:•增长线路电流使线路损耗增大,浪费电能。

•因线路电流增大,可使电压降低影响设备使用。

•对变压器而言,无功功率越大,则供电局所收的每度电电费越贵,当功率因数低于 0.7 时,供电局可拒绝供电。

•对发电机而言,以 310KW 发电机为例。

310KW发电机的额定功率为 280KW ,额定电流为 530A ,当负载功率因数 0.6 时功率 = 380 x 530 x 1.732 x 0.6 = 210KW从上可看出,在负载为 530A 时,机组的柴油机部分很轻松,而电球以不堪重负,如负荷再增加则需再开一台发电机。

加接入电容补偿柜,让功率因数达到 0.96 ,同样 210KW 的负荷。

电流 =210000/ ( 380x1.732x0.96 ) =332A补偿后电流降低了近 200A ,柴油机和电球部分都相当轻松,再增加部分负荷也能承受,不需再加开一台发电机,可节约大量柴油。

也让其他机组充分休息。

从以上可看出,电容补偿的经济效益可观,是低压配电系统中不可缺少的重要成员。

电容补偿柜工作原理及用途用电设备除电阻性负载外,大部分用电设备均属感性用电负载(如日光灯、变压器、马达等用电设备)这些感应负载,使供电电源电压相位发生改变(即电流滞后于电压),因此电压波动大,无功功率增大,浪费大量电能。

当功率因数过低时,以致供电电源输出电流过大而出现超负载现象。

电容补偿柜内的电脑电容控制系统可解决此弊端,它可根据用电负荷的变化,而自动设置。

电容组数的投入,进行电流补偿,从而减低大量无功电流,使线路电能损耗降到最低程度,提供一个高素质的电力源。

在电力系统中,电动机或其它带有线圈(绕组)的设备很多。

这类设备除了从电源取得一部分电功率作有功用外,还将耗用一部分电功率用来建立线圈磁场。

而这部份被消耗掉的能量并不是转换成了我们需要能量的其它形式(比如机械能),所以习惯上把它称为“无功功率”。

实际上“无功”并不是无用的功,它是感性负载建立工作磁场所消耗掉的能量,是必须的,否则这些电器(如电动机)就无法正常工作。

但是,由于这种“无功”电流在输电线路中的流动,额外地增加了输电线路的的负坦,所以我们必须要把输电线路的“无功”减少到最小。

而采取的措施一般就是用容性负载(比如电容器)来抵消感性负载的影响,常见的就是采用电容补偿柜。

这也是提高功率因数的常见方法之一。

功率因数cosφ(也称力率)是反映总电功率中有功功率所占的比例大小。

功率因数是在0~1之间,它表示负载电流做的有用功率的百分比。

功率因数的计算:cosφ=P/S其中:P —有功功率(kW)Q —无功功率(kvar)S —视在功率(kVA)无功补偿的基本原理:电网输出的功率包括两部分;一是有功功率;二是无功功率.直接消耗电能,把电能转变为机械能,热能,化学能或声能,利用这些能作功,这部分功率称为有功功率;不消耗电能;只是把电能转换为另一种形式的能,这种能作为电气设备能够作功的必备条件,并且,这种能是在电网中与电能进行周期性转换,这部分功率称为无功功率,如电磁元件建立磁场占用的电能,电容器建立电场所占的电能.电流在电感元件中作功时,电流滞后于电压90°.而电流在电容元件中作功时,电流超前电压90°.在同一电路中,电感电流与电容电流方向相反,互差180°.如果在电磁元件电路中有比例地安装电容元件,使两者的电流相互抵消,使电流的矢量与电压矢量之间的夹角缩小,无功补偿的具体实现方式:把具有容性功率负荷的装置与感性功率负荷并联接在同一电路,能量在两种负荷之间相互交换。

这样,感性负荷所需要的无功功率可由容性负荷输出的无功功率补偿。

无功补偿的意义:⑴补偿无功功率,可以增加电网中有功功率的比例常数。

⑵减少发、供电设备的设计容量,减少投资,例如当功率因数cosΦ=0.8增加到cosΦ=0.95时,装1Kvar电容器可节省设备容量0.52KW;反之,增加0.52KW对原有设备而言,相当于增大了发、供电设备容量。

因此,对新建、改建工程,应充分考虑无功补偿,便可以减少设计容量,从而减少投资。

⑶降低线损,由公式ΔΡ%=(1-cosΦ/cosΦ)×100%得出其中cosΦ为补偿后的功率因数,cosΦ为补偿前的功率因数则:cosΦ>cosΦ,所以提高功率因数后,线损率也下降了,减少设计容量、减少投资,增加电网中有功功率的输送比例,以及降低线损都直接决定和影响着供电企业的经济效益。

所以,功率因数是考核经济效益的重要指标,规划、实施无功补偿势在必行。

电网中常用的无功补偿方式包括:① 集中补偿:在高低压配电线路中安装并联电容器组;② 分组补偿:在配电变压器低压侧和用户车间配电屏安装并联补偿电容器;③ 单台电动机就地补偿:在单台电动机处安装并联电容器等。

加装无功补偿设备,不仅可使功率消耗小,功率因数提高,还可以充分挖掘设备输送功率的潜力。

确定无功补偿容量时,应注意以下两点:① 在轻负荷时要避免过补偿,倒送无功造成功率损耗增加,也是不经济的。

② 功率因数越高,每千伏补偿容量减少损耗的作用将变小,通常情况下,将功率因数提高到0.95就是合理补偿就三种补偿方式而言,无功就地补偿克服了集中补偿和分组补偿的缺点,是一种较为完善的补偿方式:⑴因电容器与电动机直接并联,同时投入或停用,可使无功不倒流,保证用户功率因数始终处于滞后状态,既有利于用户,也有利于电网。

⑵有利于降低电动机起动电流,减少接触器的火花,提高控制电器工作的可靠性,延长电动机与控制设备的使用寿命。

无功就地补偿容量可以根据以下经验公式确定:Q≤UΙ0式中:Q---无功补偿容量(kvar);U---电动机的额定电压(V);Ι0---电动机空载电流(A);但是无功就地补偿也有其缺点:⑴不能全面取代高压集中补偿和低压分组补偿;众所周之,无功补偿按其安装位置和接线方法可分为:高压集中补偿、低压分组补偿和低压就地补偿。

其中就地补偿区域最大,效果也好。

但它总的电容器安装容量比其它两种方式要大,电容器利用率也低。

高压集中补偿和低压分组补偿的电容器容量相对较小,利用率也高,且能补偿变压器自身的无功损耗。

为此,这三种补偿方式各有应用范围,应结合实际确定使用场合,各司其职。

编辑本段其他相关控制电容器投切的器件控制电容器投切的器件主要有投切电容器专用接触器、复合开关、同步开关和晶闸管。

投切电容器专用接触器有一组辅助接点串联电阻后与主接点并联。

在投入过程中辅助接点先闭合,与辅助接点串联的电阻使电容器预充电,然后主接点再闭合,于是就限制了电容器投入时的涌流。

复合开关就是将晶闸管与继电器接点并联使用,由晶闸管实现电压过零投入与电流过零切除,由继电器接点来通过连续电流,这样就避免了晶闸管的导通损耗问题,也避免了电容器投入时的涌流。

但复合开关既使用晶闸管又使用继电器,于是结构就变得比较复杂,成本也比较高,并且由于晶闸管对过流、过压及对dv/dt的敏感性也比较容易损坏。

在实际应用中,复合开关故障多半是由晶闸管损坏所引起的同步开关是近年来最新发展的技术,顾名思义,就是使机械开关的接点准确地在需要的时刻闭合或断开。

对于控制电容器的同步开关,就是要在接点两端电压为零的时刻闭合,从而实现电容器的无涌流投入,在电流为零的时刻断开,从而实现开关接点的无电弧分断。

由于同步开关省略了晶闸管,因此不仅成本降低,而且可靠性提高。

同步开关是传统机械开关与现代电子技术完美结合的产物,使机械开关在具有独特技术性能的同时,其高可靠性以及低损耗的特点得以充分显示出来。

晶闸管是动态无功补偿装置唯一可选的器件,晶闸管的动作速度快,可以在一个交流周期内完成电容器的投入与切除,并且对投切次数没有限制。

但是晶闸管的导通损耗大,价格高,可靠性差,除非用于动态补偿,否则并没有优势可言。

美国斯威尔智能电容器能灵活的应用于高压集中补偿、低压分组补偿和低压就地补偿.就地(分散)补偿应用不需要设置专用的无功补偿箱或者无功补偿柜,实现对各种场合的小容量就地补偿。

■在用电设备旁放置智能电容器■在壁挂式配电箱内放置智能电容器■在工程车间配电设备内(旁)放置智能电容器■在用户配变小于100kvar的计量柜、配电柜内放置智能电容器优点:无功补偿距离短,节能降损效果显著,设备接线简单、维护方便。

配置参考:对于小容量负载,按照负载总功率的25%~40%配置智能电容器容量。

例:一台电动机就地补偿方案电动机额定功率:50kW无功补偿容量: 15kvar(10kvar+5kvar)智能电容器数量:1台 SWL-8MZS/450-10.5无功补偿级数: 0、5、10、15kvar低压分组补偿的应用对户外配电变进行就地无功补偿,直接将设备安装于柱挂式户外设备箱内。

优点:体积小、接线简、维护方便;投资小、节能降损效果显著。

配置参考:配变无功补偿容量一般为配变容量的25%~40%。

例:户外配电变压器应用方案配变容量:200kVA无功补偿容量:60kvar 2×30kvar(20kvar+10kvar)智能电容器数量:2台 SWL-8MZS/450-20.10无功补偿级数:0、10、20、30、40、50、60安装在箱变低压室,根据配电变压器容量进行补偿,选用若干台智能电容器联机使用。

优点:接线简单、维护方便、成本低、节约空间的显著特点。

配置参考:箱变无功补偿容量一般为配变容量的25%~40%。

例:箱式变集中补偿应用方案箱变容量:500kVA无功补偿容量:190kvar 4×40kvar(20kvar+20kvar)+1×30kvar(20kvar+10kvar)智能电容器数量:4台 SWL-8MZS/450-20.20 1台SWL-8MZS/450-20.10高压集中补偿的应用低压无功补偿智能电容器实现在柜体内组装,构成无功自动补偿装置,接线简单、维护方便、节约成本。
