Proe爆炸图分解图制作工程图教程
爆炸图的制作方法
爆炸图的制作方法目录一打开三维数模 (2)二三维数模定向 (2)三三维数模分解 (5)四制作二维工程图。
(8)爆炸图的制作方法一打开三维数模1,可以用PRO/E打开的文件类型：**.prt;**.asm*;*.stp，如果非以上格式，需要转换为STP格式。
2,打开方法：文件→打开→文件存放的位置→（如果为STP格式，需要选择“所有文件”）→打开。
3，打开后显示如下：直接单击“确定”即可打开该三维数模。
二三维数模定向1,将三维数模移动到适当位置。
操作方法为:用滚轮滚动来放大与缩小,同时按住左键和滚轮可以旋转。
2，关闭不必要的参考点、线、面。
操作方法为：单击以下图标。
3，选择一个正视图参考面。
例如模型本身的FRONT,如果没有则需要自己根据实际情况建立。
操作方法为：A,单击草绘→选择一个平面→草绘，此时该平面则正视与屏幕。
B,退出草绘状态，单击右下角的图标，退出草绘。
C,保存正视图，单击图标→方向→保存的视图→输入名称→保存→确定。
4，进入视图管理器为三维数模重新定向。
操作方法为：单击视图管理器→定向→新建→重命名→编辑→重定义→类型→动态定向→输入H:28 V:-45→确定。
注意：重命名后按“ENTER”即可。
三三维数模分解1，进入视图管理器分解三维数模。
操作方法为：单击视图管理器→分解→新建→重命名→（方法一：编辑→编辑位置）→（方法二：属性→编辑位置）→进入可分解状态。
注意：重命名后按“ENTER”即可。
2，编辑三维数模位置。
A，根据模型树的内容熟悉零件号和各零件的位置，预估各零件摆放的位置。
B,将零件移动到合适的位置。
选取零件方法一：在模型树中选取各要移动的零件，按住“CTRL”可以同时选中多个零件；选取零件方法二：利用鼠标左键直接选中各要移动的零件，按住“CTRL”可以同时选中多个零件。
然后利用控制点将零件移动到合适的位置。
必要时要利用参照的面、线来移动零件。
3，绘制偏移线。
A,将所有零件都移动到合适位置后，单击偏移线进入编辑状态，直接选取偏移线的起点和终点对应的曲面，则自动生成偏移线。
proe的爆炸图制作
选择已保存的33视 图，单击应用
选择比例，定制 比例为1，应用
选择 视图状态，勾选视图中 的分解元件，在组件分解状 态栏中选择BAOZHATU，应 用，得到下图，关闭。
选择消隐视图，可以得到消隐后的爆炸视图，如下图：
单击 文件-储存副本
选择你要储存的路径，在类型栏中 选择DWG格式，储存好的DWG文 件可以导入AUTO CAD中进行编辑
PROE中爆炸图的制做过程
爆炸图 需要使用的到软件：
PROE5.0
在proe中，任意选择你要的一个视 图，如右图的缺省视图
单击视图管理器，切换到分解，新 建一个分解视图，命名为baozhatu 并保存该分解视图
邮件baozhatu，单击 编辑位置，然后左键 选取需要移动的部件
左键选取要移动的部件，如右图示，选中的料件会红色的线框，中间有一个黑色的点， 黑色点上有一个三维坐标白线，分别代表你要移动的方向，如图示；将鼠标放在任意 一条白线上，白线的颜色会变成灰色，此时按住左键，你所选取的料件就可以沿着灰 色坐标线的方向拉动了，如下图所示：
按照上述的方法，将 组件的各个部分爆炸 出来，爆炸图的依据 必须是按照组装的顺 序进行爆炸，将所有 的组件按照组装的顺 序进行爆炸之后就可 以得到左边的视图， 即为该组件的爆炸视 图。
Ctrl+N 新建一个绘图文件， 不要使用缺省模下视图
proe爆炸图制作教程
ｐｒｏｅ爆炸图制作教程作者：林雪ＱＱ：２２２６７３８９ｐｒｏｅ爆炸图制作方法１．打开一个已经组装完成的组件。
２调整好组件视角，以便以后分解能看清每个零件３按“重定向视图按钮”，弹出“方向”对话框５按“已保存的视图”旁的箭头，在“名称”栏中随便输入一个名称，保存，确定按“已保存的视图列表”按钮，查看一下，是否已经有刚新建的视图６按视图管理器按钮，打开视图管理器按“新建”，在反色框中随便建立一个名称，按回车确定我之前已建立了“１２３”７也可以双击“缺省分解”看一下，但这显然不是我们想要的效果８选中新建的“１２３”，然后按下方的“属性”按钮按“编辑位置”按钮９在分解位置对话框中，“按运动参照”下拉菜单，选择“平面法向”，再选取视图上要使零件移动方向一个图元平面，这里可以是箱体的平面，也可以是端盖的平面。
只要是移动方向的平面就可以１０点选要移动的零件，就可以沿刚选取的平面的法向移动到任意位置１１如果要几个零件同时移动，按“优先选项”按钮，在弹出的选项框里选择“移动多个”，关闭１２按住ＣＴＥＬ键，分别选取４个螺钉，按中键确定。
再选取刚选中的螺钉中任意一个，便可同时移动到想要到的位置。
这样做可提高效率。
但更重要的是可让４个螺钉在移动后仍保持在同１平面上１３按以上方法可把要在此方向要移出的零件分别移出１４按“运动参照”下的箭头，再选取要使零件移动方向另一个图元平面１５点选要移动的零件，即可延刚选取的图元平面法向移动１６按以上方法可移动５个方向的零件１７全部移动完毕后，按“确定”再按视图管理器左下角“切换至垂直视图”按钮１８请注意！！！，此步非常关键！按“编辑”按钮，点选“保存”。
很多网友做到前１步以为按“确定”就完成了。
其实ＰＲＯＥ并没保存之前的操作，以致以后在绘图中无法导入分解图１９关闭视图管理器，保存当前视图２０新建绘图在新建绘图图框点右键选“插入普通视图”２２在屏幕上点选放置位置后弹出“绘图视图”对话框，在“模型视图名”选取前面建立的“ＬＳ”，按应用２２按“视图状态”，选中“视图中的分解元件”选项，在旁边的下拉菜单中选中前面建立的“１２３”名称２３按确定，即可在绘图中得到爆炸图，然后调整比例和位置，就可以打印了同时，因本人水平有限，难免会有错误，欢迎指正，谢谢！希望此教程对各位学习ｐｒｏｅ有些许帮助２４如果想取消分解，双击视图，在弹出的“绘图视图”对话框中，点选“视图状态”，取消“视图中的分解元件”选项。
CREO 零件分解(爆炸)视图制作方法之欧阳地创编
分解(爆炸)图的制作方法
时间：2021.03.04 创作：欧阳地出图或是图片都可以使用，如下图所示效果：
pdf出图效果
制作方法：
1．点击“视图管理器”/“分解”/“新建” - - - -输入名称，如下图：
2．编辑分解状态，点击“视图”/“分解”/“编辑位置”，如下图所示：
弹出“分解位置”窗口
可选择不同的参照来做分解，“优先选项”中还可以设置选取的方式。
将个元件慢慢分解完成后其效果如下图：
3．插入偏距线，点击“视图”/“分解”/“偏距线”/“创建”，如下图：
按照分解关系分别创建偏距线以表示各零部件的分解过程，最后得到如下图的效果：
4．保存分解状态并回到装配状态，方法：
回到装配状态并保存文件，完成三维工作，如下图：
5．出图工作，一搬视图与爆炸视图同时存在一张图纸上，方法如下：
（1）新建图纸/插入一搬视图；
（2）插入视图在类别中选择“视图状态”/够选“视图中的分解元件”/下拉选择前面做好的“分解”/“确定”完成。
如下图：
最终出图效果：。

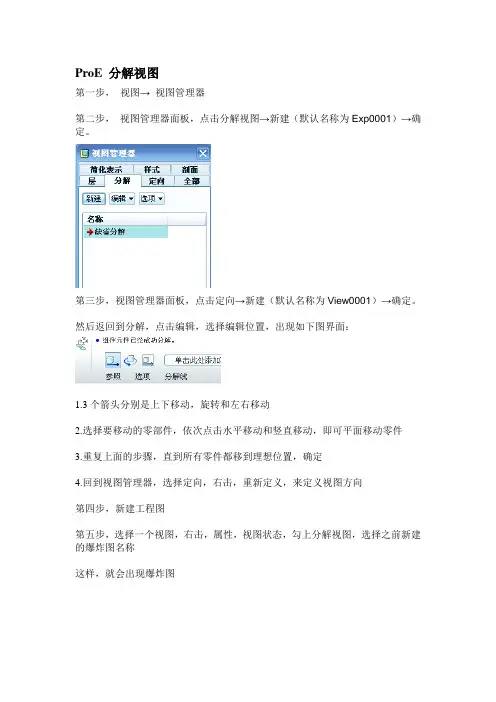

ProE分解视图
ProE 分解视图
第一步，视图→视图管理器
第二步，视图管理器面板，点击分解视图→新建（默认名称为Exp0001）→确定。
第三步，视图管理器面板，点击定向→新建（默认名称为View0001）→确定。
然后返回到分解，点击编辑，选择编辑位置，出现如下图界面：
1.3个箭头分别是上下移动，旋转和左右移动
2.选择要移动的零部件，依次点击水平移动和竖直移动，即可平面移动零件
3.重复上面的步骤，直到所有零件都移到理想位置，确定
4.回到视图管理器，选择定向，右击，重新定义，来定义视图方向
第四步，新建工程图
第五步，选择一个视图，右击，属性，视图状态，勾上分解视图，选择之前新建的爆炸图名称
这样，就会出现爆炸图。
proe5.0爆炸图制作
asm.mbr.ptc_material.P TC_MATERIAL_NAME
Байду номын сангаас
asm.mbr.ptc_c ommon_name rpt.index
8 双击单元格、按照如上 提示选择显示的内容
9 全选表格，单击“文本样式”，按照 图片设置文字样式。执行菜单命令：文 件——保存，保存为A3.FRM
二、设置视角和分解视图
一、制作爆炸图框格式
1
2
2
3
5,依次输入20、35、20、20、35、20，回车
6,依次输入10、10、10、10、10、10，回车
4
7 合并单元格
8 双击单元格、输入文字
8 单击重复区域， 在跳出的对话框中 选择“添加”，单 击第一个单元格， 再单击最后一个单 元格
rpt.Qty er_ difined然后输 入Cindex
视 角、 ，单 输击 入“ 名重 称定 为向 “” 按 ”钮 ，， 单设 击置 保合 存适 1
1
单 击、 “单 新击 建“ ”视 按图 钮管 ，理 建器 立” 名单 称击 为“ “分 分解 解” ”，
2
三、建立爆炸图
浏览刚设置的格式
在空白处点击左键
(优)proe的爆炸图制作ppt文档
爆炸图 需要使用的到软件：
在proe中，任意选择你要的一个视 图，如右图的缺省视图
单击视图管理器，切换到分解，新 建一个分解视图，命名为baozhatu 并保存该分解视图
选择比例，定制比例为1，应用
按照上述的方法，将组件的各个部分爆炸出来，爆炸图的依据必须是按照组装的顺序进行爆炸，将所有的组件按照组装的顺序进行爆
炸之后就可以得到左边的视图，即为该组件的爆炸视图。
按炸照之上 后述就的可方以法得，到将左组边件的的视各图个，部即分为爆该炸组出件来的，爆爆炸炸视图图的。依据必须是按照组装的顺序进行邮爆炸件，b将a所o有zh的a组tu件，按照单组击装的顺序进行爆
单击 文件-储存副本
编辑位置，然后左键
邮左件键b选a取oz要ha移tu动，的单部击件编，辑如位右置图，示然，后选左中键的选料取件需会要红移色动的的线部框件，中间有一个黑色的点，黑选色点取上需有一要个移三维动坐的标白部线件，分别代表你要
移动的方向，如图示；
选择消隐视图，可以得到消隐后的爆炸视图，如下图：
单击视图管理器，切换到分解，新建一个分解视图，命名为baozhatu并保存该分解视图
将鼠标放在任意一条白线上，白线的颜色会变成灰色，此时按住左键，你所选取的料件就可以沿着灰色坐标线的方向拉动了，如下图
所示：
在空白位置，单击左键，则出现如下视图
选择 视图状态，勾选视图中的分解元件，在组件分解状态栏中选择BAOZHATU，应用，得到下图，关闭。
PROE中爆炸图的制做过程
左键选取要移动的部件，如右图示，选中的料件会红色的线框，中间有一个黑色的点，黑色点上有一个三维坐标白线，分别代表你要
移动的方向，如图示；
单击 文件-储存副本
第14讲 爆炸图
第14讲爆炸图1.装配体爆炸图（自学）（1）装配模式下的视图打开主菜单『视图』－『视图管理器』，如图2-1所示。
（2）装配爆炸图在一些产品说明书或需要进行产品演示的场合，为了说明产品的零件组成及其装配结构关系，经常需要使用分解图。
在Pro/ENGINEER Wildfire组件工作环境中，单击菜单【视图】→【分解】→【分解视图】选项，图形窗口中的组件模型则呈分解状态，调整各零件的位置，即可完成组件模型的分解图。
打开已经建立完毕的组件模型，单击菜单【视图】→【分解】→【分解视图】选项，图形窗口中的组件模型按系统默认的分解位置显示分解图。
单击菜单【视图】→【分解】→【编辑位置】选项，打开如图2-2所示的〖分解位置〗对话框，使用该对话框，可实现对分解图中零件位置的调整。
该对话框中各功能选项的意义说明如下。
选取的元件：首先选择一运动参照，然后单击该栏中的选取对象按钮，然后在组件模型中选择要在参照方向上移动的零件。
运动类型：该栏下面列出零件或组件的各种移动方式。
平移：定义平移方向后，拖动鼠标直接移动零件或组件。
复制位置：复制选择零件的分解位置。
缺省分解：在系统默认的分解位置放置选择的零件或组件。
重置：重新放置选择的零件或组件的位置。
运动参照：该栏供用户选择零件或组件移动的参照类型来定义方向，有如下几种： 视图平面：选择当前视图平面作为移动参照。
选取平面：选择一个平面作为移动参照。
图元/边：选择零件或组件的边、基准轴作为移动参照。
平面法向：选择一平面，该平面的法线方向作为移动参照。
2点：选择两个端点或基准点，以其连线方向作为移动参照。
坐标系：选择基准坐标系的X、Y、Z轴作为移动参照。
运动增量：该栏显示零件或组件相对移动的尺寸增量。
位置：该栏显示零件或组件相对移动的相关尺寸变化量。
（3）装配偏距线在分解图中建立零件的偏距线，可清楚地表示零件间的位置关系。
经常用此方法制作产品说明书中的一些插图，下图为使用偏距线标注零件安装位置的实例。
CREO 零件分解(爆炸)视图制作方法
分解(爆炸)图的制作方法出图或是图片都可以使用，如下图所示效果：
制作方法：
三维分解视图工程图分解与实物
pdf出图效果
1．点击“视图管理器”/“分解”/“新建”- - - -输入名称，如下图：
2．编辑分解状态，点击“视图”/“分解”/“编辑位置”，如下图所示：
弹出“分解位置”窗口
可选择不同的参照来做分解，“优先选项”中还可以设置选取的方式。
将个元件慢慢分解完成后其效果如下图：
3．插入偏距线，点击“视图”/“分解”/“偏距线”/“创建”，如下图：
按照分解关系分别创建偏距线以表示各零部件的分解过程，最后得到如下图的效果：
4．保存分解状态并回到装配状态，方法：
回到装配状态并保存文件，完成三维工作，如下图：
5．出图工作，一搬视图与爆炸视图同时存在一图纸上，方法如下：
（1）新建图纸/插入一搬视图；
（2）插入视图在类别中选择“视图状态”/够选“视图中的分解元件”/下拉选择前面做好的“分解”/“确定”完成。
如下图：
最终出图效果：。
proe的爆炸图制作实例19页PPT
选择已保存的爆炸 视图方向，单击应 用
选择比例，定制 合适的比例，单 击应用
选择视图状态，勾选视图中 的分解元件，在组件分解状 态栏中选择BAOZHATU，应 用，得到下图，关闭。
选择消隐视储存副本
选择你要储存的路径，在类型栏中 选择DWG格式，储存好的DWG文 件可以导入AUTO CAD中进行编辑
爆炸图 需要使用的到软件： PROE5.0
在proe中，任意选择你要的一个视 图，如图的缺省视图。
单击视图管理器，切换到分解，新 建一个分解视图，命名为baozhatu， 单击编辑项中的保存项保存一下。
鼠标右击baozhatu， 单击编辑位置，然后 左键选取需要移动的 部件
左键选取要移动的部件，如右图示，选中的料件会红色的线框，中间有一个黑色的点， 黑色点上有一个三维坐标白线，分别代表你要移动的方向，如图示；将鼠标放在任意 一条白线上，白线的颜色会变成灰色，此时按住左键，你所选取的料件就可以沿着灰 色坐标线的方向拉动了，如下图所示：
Thank you
按照上述的方法，将 组件的各个部分爆炸 出来，爆炸图的依据 必须是按照组装的顺 序进行爆炸，将所有 的组件按照组装的顺 序进行爆炸之后就可 以得到左边的视图， 即为该组件的爆炸视 图。
Ctrl+N 新建一个绘图文件， 不要使用缺省模板
单击一般视图，确定
在空白位置，单击左键，则出 现如下视图
proe爆炸图
Proe爆炸图分解图制作工程图教程
一、单击视图----视图管理器，弹出如图菜单，单击新建。
系统将默认名字EXP0001
二、点选“定向”命令。
点选“新建”。
系统默认视图名字VIEW0001
3.三、单击视图----分解-----编辑位置。
弹出如图菜单，其中运动参照可以随便选（根据个人习惯）。
其中值得注意的是“优先选项”命令，我喜欢选“随子项移动”名令-----我也没有什么心得，大家自己试一试吧。
之后就可以手动调整出希望得到的爆炸图。
最后确定。
四、回到“视图----视图管理器”菜单，单击分解，单击“编辑---保存”，右键将EXP0001设为活动；
五、将三维实体调整到一个满意的视角（此次调整是为了出工程图的时候可以直接调用这个视图）。
回到“视图----视图管理器”菜单，单击
“定向”，单击“编辑---保存”。
六、在做工程图时，注意图中选项。
很实用的教程：。
PROE爆炸图
PROE爆炸图第一步:首先打开已经装配好的图形...
第二步::: 打开图形以后,,,调整图形的三维显示...
(((显示的目的是让图形爆炸后看的更直观)))
新建一个工程图界面，插入绘图视图一般出如下对话框确定选取试图放置中心．
第五步：在模型视图中选择上面建立的视图名称应用即可
第六步：选择＂视图状态＂选中＂视图中的分解元件＂关闭
最终结果
若想让图形不分解：双击图形绘制视图对话框选择＂视图状态＂将＂视图中的分解元件＂选取前建立的名称
确定后图形合并．
具体如图。
使用Creo制作发电机爆炸图
使用Creo制作发电机爆炸图
1、打开视图。
打开要进行爆炸图制作的装配体。
2、制作分解图。
点击视图-分解图，进行默认分解。
该分解视图默认将所有零件分解。
点击视图管理器，进行分解视图的编辑
4、查看分解状态。
选择分解-编辑-切换分解状况，出现分解状况菜单，可以看到默认情况下的零部件全部为分解状态
在左侧模型树里直接点击不需要进行分解的部件，后边“分解”相应更改为“取消分解”。
编辑完成后，点击“分解状况”菜单栏中完成，取消分解的部件以整体的方式分解——图示转子、整流桥、接线板组件等均取消分解。
6、编辑部件位置
点击视图管理器，选择分解-编辑-编辑位置，或者直接选择工具栏中编辑位置选项，进入位置编辑界面。
选择要进行移动或旋转的部件，拖动三维球，可以进行移动或旋转。
或者选择参考，按照参考进行移动或旋转，直到合适位置。
点击完成，可以得到合适的爆炸图。
7、旋转合适角度，得到爆炸图。
8、爆炸图输出
新建绘图视图，在相应视图上双击打开绘图制图的编辑对话框，选择视图状态-视图中的分解元件勾选，在视图类型中编辑视图方向到合适的角度和位置。
调整完成后，另存为.dwg格式文件，即得到可在CAXA二维中显示的爆炸图。
如果视图是以着色状态显示的，保存的同时还会输出.png格式的图片。
CREO爆炸图及动画
CREO爆炸图及动画
➢双击Creo Parametric启动Creo
➢点击新建
➢在新建对话框中选择装配设计，文件名称设定，使用默认模板前方框取消勾选，点击确定。
➢选择mmns单位模板，点击确定。
➢选择组装。
➢选择总成件并且导入。
➢点击确定。
➢左键点击总成，再次移动鼠标点击编辑定义。
➢选择罗盘，点击拖动来粗略移动总成空间位置。
➢当调入多个零部件时，位置关系可使用对应的约束关系进行定位。
➢移动完成点击确定
➢点击分解视图，再点击编辑位置。
➢点击分解要分解的零件，如螺栓。
➢点击要移动的方向，按住左键拖动。
➢将螺栓拖动到需要的位置（按住Ctrl选择多个零件一起移动）
➢点击确定
➢点击分解，螺栓即可移到设置的位置
➢点击视图管理器
➢点击分解，点击新建
➢默认分解保存，选择“否”
➢命名
➢点击编辑，点击保存。
➢点击确定，点击关闭。
➢点击文件将分解图另存为
➢点击应用程序，点击动画。
➢新建动画，选择分解。
➢定义动画，点击确定。
➢点击关键帧，取消分解选择0，点击后面的“+”添加。
➢选择分解状态，时间设置10，选择“+”添加，勾选跟随分解序列，然后点击确定。
➢点击播放按钮
➢点击回放，点击播放，看循环分解动画。
➢点击保存动画生成视频
➢找到视频文件，可用播放器播放。
CREO 零件分解(爆炸)视图制作方法之欧阳文创编
分解(爆炸)图的制作方法
时间：2021.03.12 创作：欧阳文
出图或是图片都可以使用，如下图所示效果：
三维分解视图
工程图分解与实物
pdf出图效果
制作方法：
1．点击“视图管理器”/“分解”/“新建” - - - -输入名称，如下图：
2．编辑分解状态，点击“视图”/“分解”/“编辑位置”，如下图所示：
弹出“分解位置”窗口
可选择不同的参照来做分解，“优先选项”中还可以设置选取的方式。
将个元件慢慢分解完成后其效果如下图：
3．插入偏距线，点击“视图”/“分解”/“偏距线”/“创建”，如下图：
按照分解关系分别创建偏距线以表示各零部件的分解过程，最后得到如下图的效果：
4．保存分解状态并回到装配状态，方法：
回到装配状态并保存文件，完成三维工作，如下图：
5．出图工作，一搬视图与爆炸视图同时存在一张图纸上，方法如下：
（1）新建图纸/插入一搬视图；
（2）插入视图在类别中选择“视图状态”/够选“视图中的分解元件”/下拉选择前面做好的“分解”/“确定”完成。
如下图：
最终出图效果：。
