Icepak培训教程
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

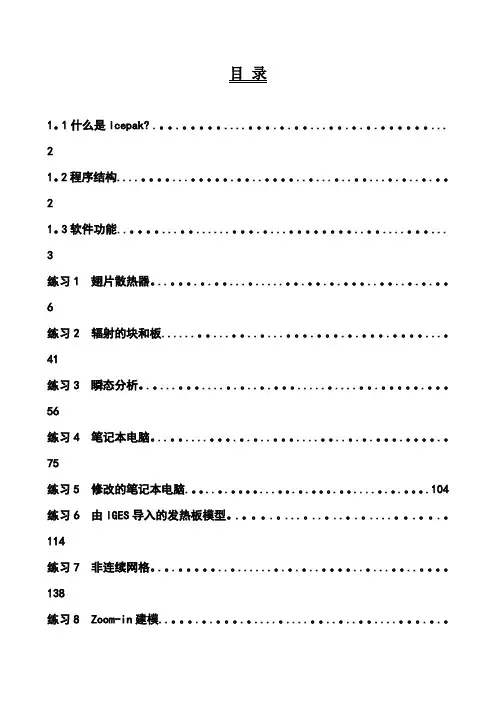

目录
1.1什么是Icepak? (2)
1.2程序结构 (2)
1.3软件功能 (3)
练习1 翅片散热器 (6)
练习2 辐射的块和板 (41)
练习3 瞬态分析 (56)
练习4 笔记本电脑 (75)
练习5 修改的笔记本电脑 (104)
练习6 由IGES导入的发热板模型 (114)
练习7 非连续网格 (138)
练习8 Zoom-in建模 (149)
1.1 什么是Icepak?
Icepak是强大的 CAE 仿真软件工具，它能够对电子产品的传热，流动进行模拟，从而提高产品的质量，大量缩短产品的上市时间。Icepak能够计算部件级，板级和系统级的问题。它能够帮助工程师完成用试验不可能实现的情况，能够监控到无法测量的位置的数据。
Icepak采用的是FLUENT计算流体动力学 (CFD) 求解引擎。该求解器能够完成灵活的网格划分，能够利用非结构化网格求解复杂几何问题。多点离散求解算法能够加速求解时间。
Icepak提供了其它商用热分析软件不具备的特点，这些特点包括：
图 1.2.1:软件架构
•非矩形设备的精确模拟
•接触热阻模拟
•各向异性导热率
•非线性风扇曲线
•集中参数散热器
•外部热交换器
•辐射角系数的自动计算
1.2 程序结构
Icepak软件包包含如下内容:
•Icepak, 建模，网格和后处理工具
•FLUENT, 求解器
Icepak本身拥有强大的建模功能。你也可以从其它 CAD 和 CAE 软件包输入模型. Icepak然后为你的模型做网格, 网格通过后就是进行CFD求解。计算结果可以在Icepak中显示, 如图1.2.1所示.
1.3 软件功能
所有的功能均在Icepak界面下完成。
1.3.1 总述
•鼠标控制的用户界面
o鼠标就能控制模型的位置，移动及改变大小
o误差检查
•灵活的量纲定义
•几何输入IGES, STEP, IDF, 和 DXF格式
•库功能
•在线帮助和文档
o完全的超文本在线帮助 (包括理论和练习册)
•支持平台
o UNIX 工作站
o Windows NT 4.0/2000/XP 的PC机
1.3.2 建模
•基于对象的建模
o cabinets 机柜
o networks 网络模型
o heat exchangers 热交换器
o wires 线
o openings 开孔
o grilles 过滤网
o sources 热源
o printed circuit boards (PCBs) PCB板
o enclosures 腔体
o plates 板
o walls 壁
o blocks 块
o fans (with hubs) 风扇
o blowers 离心风机
o resistances 阻尼
o heat sinks 散热器
o packages 封装
•macros 宏
o JEDEC test chambers JEDEC试验室
o printed circuit board (PCB)
o ducts 管道
o compact models for heat sinks 简化的散热器•2D object shapes 2D模型
o rectangular 矩形
o circular 圆形
o inclined 斜板
o polygon 多边形板
•complex 3D object shapes 3D模型
o prisms 四面体
o cylinders 圆柱
o ellipsoids 椭圆柱
o elliptical and concentric cylinders 椭圆柱
o prisms of polygonal and varying cross-section 多面体
o ducts of arbitrary cross-section 任意形状的管道1.3.3 网格
•自动非结构化网格生成
o六面体，四面体，五面体及混合网格
•网格控制
o粗网格生成
o细网格生成
o网格检查
o非连续网格
1.3.4 材料
•综合的材料物性数据库
•各向异性材料
•属性随温度变化的材料
1.3.5 物理模型
•层流/湍流模型
•稳态/瞬态分析
•强迫对流/自然对流/混合对流
•传导
•流固耦合
•辐射
•体积阻力
•混合长度方程（0-方程）, 双方程(标准- 方程), RNG - , 增强双方程 (标准- 带有增强壁面处理), 或Spalart-Allmaras 湍流模型
•接触阻尼
•体积阻力模型
•非线性风扇曲线
•集中参数的fans, resistances, and grilles
1.3.6 边界条件
•壁和表面边界条件：热流密度, 温度, 传热系数, 辐射,和对称边界条件
•开孔和过滤网
•风扇
•热交换器
•时间相关和温度相关的热源
•随时间变化的环境温度
1.3.7求解引擎
对于求解器FLUENT,是采用的有限体积算法。有如下特点：
•多点离散算法来缩短求解时间
•选择一阶迎风格式或高阶格式来提高精度
1.3.8 可视化后处理
