是德科技 N9311X-射频和微波附件介绍
新一代经济实用的信号发生器
1. 前面板上提供一个 USB 接口， 方便文件读取
Model 型号 N9310A N9310A Options 选件 Option 001 N9310A-001 Option 1HB N9310A-1HB Option 1CM N9310A-1CM Option 1TC Option PFR N9310A-1TC
高稳频率参考 (OCXO)
Keysight | N9310A RF Signal Generator – Product Fact Sheet
是德科技X系列信号分析仪完美变身,用户体验成重点
是德科技X系列信号分析仪完美变身,用户体验成重点单祥茹【期刊名称】《中国电子商情·基础电子》【年(卷),期】2016(000)004【总页数】2页(P21-22)【作者】单祥茹【作者单位】【正文语种】中文频谱分析仪主要采用超外差下变频和中频（IF）滤波的硬件体系结构，这一体系结构同时也是分析仪要测量的无线通信和雷达等设备的基础。
过去数十年间，射频/微波工程师一直运用扫描频谱分析仪来进行测量和分析。
这种分析仪及其相应的用户界面一直保持不变，而其底层技术却发生了巨大的演变和改进。
自从安捷伦公司拆分后，除了不断提升测试仪器的技术指标，是德科技在产品的用户体验上也有了更大投入。
不久前，是德科技对其X系列信号分析仪全系列产品进行了升级。
新款X系列信号分析仪最引人注目的改进是提供了多点触控用户界面（UI），因而极大地简化了测量设置，为构建新解决方案奠定坚实基础。
这些性能改进和功能增强将帮助用户从容应对航空航天、国防和无线通信等领域的新兴需求。
对于许多测量而言，现有扫描分析仪的显示和控制功能既为用户所熟悉，效率也非常高。
但是，信号分析仪不断扩展的功能使得硬键/功能键菜单结构层次更深，显示类型也极大增多。
全新X系列信号分析仪现已配备更大的屏幕，且提供与平板电脑类似的多点触控功能。
用户通过熟悉的手势，如轻点一次或两次，即可选择参数或展开窗口、进行拖拽、缩放和更改显示标度，以及通过按下并保持来进入上下文相关的选项，从而方便地对测量显示和设置进行控制，如图2所示。
由于X系列信号分析仪具有精细的自动调谐功能，因此只需轻轻一按，即可找到并居中显示可能的目标信号。
在多信号环境中，分频段的峰值搜索算法能智能地在信号之间跳跃。
最后，常用的测量设置和设定值可转换成用户菜单，实现一键式访问自定义功能，如图3所示。
在信号和测试变得日益复杂的环境下，工程师必然要花时间进行学习，而测试软件通常也是不小的投资。
现在，X系列分析仪的体系结构包括一个硬件测量抽象层，它可以尽量避免前面板用户和测试编程人员接触内部硬件差异及其所带来的复杂性。
是德科技无源探头系统说明书
联系我们： 页 1Hi-Z+ 无源探头系统PP0001A 、PP0002A 、PP0003A 及相关附件性能出众的无源探头这一系列探头配有小型探头前端、结实可更换的探针、自动探头识别和衰减功能、高电压量程、高输入阻抗和低电容，堪称无源探头和有源探头的卓越组合。
PP0001A 开创性地将大带宽与高输入电压组合在一起。
PP0002A 是是德科技唯一一款能够提供 1 kV 以上输入电压的 800 MHz 无源探头。
PP0003A 是我们第一款兼容 MMCX 的探头。
这三款探头在销售时均附送各种附件，包括用于 AutoProbe I 的适配器以及用于完善测试系统的可选附件套件。
型号 带宽 输入电压 输入阻抗 探针类型PP0001A 1 GHz 300 V CAT II 10 MΩ || 4.0 pF 5 mm 探针 PP0002A 800 MHz 1200 V CAT II 40 MΩ || 2.0 pF 5 mm 探针 PP0003A1 GHz30 V CAT II10 MΩ || 4.0 pFMMCX 连接器所需适配器该适配器与上面列出的探头一起作为标配销售，但也可以单独购买。
PP0004A 适用于 PP0001A 、PP0002A 、PP0003A 的适配器图 1. 从左到右：PP0001A 、PP0002A 和 PP0003A 。
PP0001/2/3A PP0004A InfiniiVision X Infiniium AutoProbe IPP0004A联系我们：页 2此信息如有更改，恕不另行通知。
© 是德科技，2021年，2021年4月29日，印于北京，3121-1182.ZHCN如欲了解更多信息，请访问：如需了解关于是德科技产品、应用和服务的更多信息，请与是德科技联系。
如需完整的联系方式，请访问：/find/contactus标配附件、选配附件和更换套件列表请参阅《PP0001/2/3A 用户指南》查看各个部件的图片，从而帮助您识别以下标配附件和更换部件。

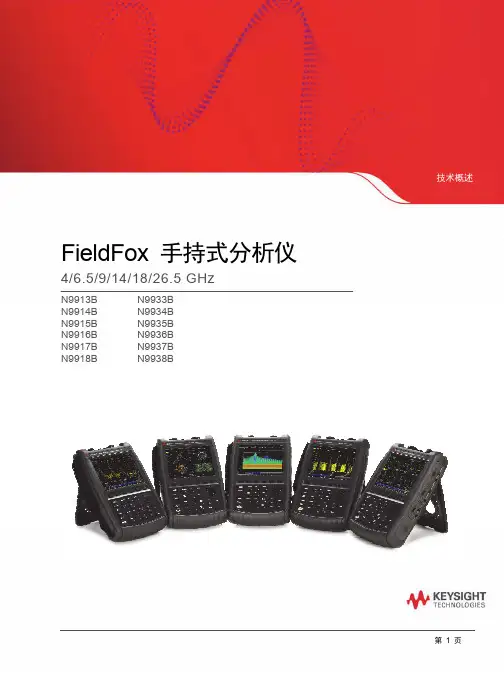

手持式分析仪 (是德科技 FieldFox)
FieldFox 手持式分析仪4/6.5/9/14/18/26.5 GHzN9913B N9914B N9915B N9916B N9917B N9918BN9933B N9934B N9935B N9936B N9937B N9938B技术概述第1页更宽带宽，更高精度无论细分领域是哪一方面，整个通信行业都在以前所未有的方式迎接无线技术。
5G 将彻底改变人与 人、机器与机器以及人与机器之间的通信，它将使工业 4.0（也就是人们常说的第四次工业革命）变 为现实。
5G 不仅适用于商业通信，其更高的容量、即时感应能力以及超快的速度也将彻底改变军事通信模 式。
目前在射频和微波通信领域呈现的三大发展趋势包括： • 更宽的带宽 • 更高的工作频率 • 有源天线系统，如相控阵天线这些趋势的目标都是为了提高网速，降低网络延迟；不过，它们也给负责设计和维护网络的射频工程师 和技术人员带来了更严峻的挑战，包括：• 由于信号持续时间短，干扰变得更难以检测 • 微波和毫米波信号很容易被阻挡，且覆盖范围有限 • 需要优化相控阵天线的信号波束，使其能够覆盖预定的区域，而不会出现漏洞 面对宽带、微波和毫米波通信的新动态，是德科技开发了新一代 FieldFox 微波分析仪，它拥有 100 MHz 的实时带宽和高达 26.5 GHz 的频率范围。
为了满足 5G、卫星通信和车载雷达行业对毫米波 频率的要求，FieldFox 还能通过添加下变频器，将频率范围轻松扩展至 110 GHz。
FieldFox 也是业界 功能最全面的手持式分析仪，它能支持 20 多种关键的射频和微波仪器功能，包括信号分析仪、全 2 端口矢量网络分析仪、实时频谱分析仪、无线解调、连续波信号源、功率计等仪器的功能，全都汇集 到这个综合型外场验证套件中。
第2页为什么选择 FieldFox？• 它是适用于 5G 外场部署和测试的理想工具，拥有 100 MHz 实时带宽和空中（OTA）测量功能 • 它支持相控阵天线，使 5G、卫星通信和雷达应用中的操作人员能够进行真正的射频覆盖范围测量和波束赋形验证• 宽带捕获和记录完全校正的 IQ 数据，这一功能使外场信号监测工作显著简化 • 通过频谱分析、完整的 2 端口 VNA、功率计、脉冲和噪声系数等测量，以及测量结果与实验室台式仪器的关联，您可以更高效地诊断雷达和电子战系统• 手持式分析仪专为在最恶劣的环境中工作而设计，耐用性值得信赖射频和微波 频谱分析仪射频和微波 （综合）分析仪基础：频谱分析仪基础：电缆和天线分析仪关键选件： • 100 MHz 带宽 • 全频段跟踪发生器 • 全频段前置放大器 • 内置功率计 • 脉冲测量 • USB 功率传感器 • 信道扫描仪 • GPS 接收机 • 实时频谱分析仪 • 89600 VSA 软件连接 • I/Q 分析仪 • 噪声系数 • 空中（OTA）LTE FDD 和 5GTF关键选件： • 100 MHz 带宽 • 频谱分析仪 • 矢量网络分析仪 • TDR 电缆测量 • 内置功率计 • 脉冲测量 • 信道扫描仪 • GPS 接收机 • 实时频谱分析仪 • 89600 VSA 软件连接 • I/Q 分析仪 • 噪声系数 • 空中（OTA）LTE FDD 和 5GTF第3页利用是德科技传统的领先测量技术FieldFox 使行业标准台式分析仪的精度与您形影不离。

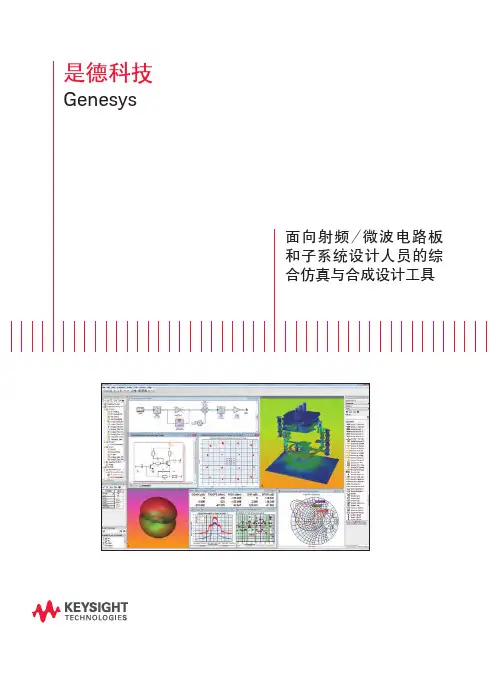

是德科技 Genesys 射频和微波设计软件
是德科技Genesys面向射频/微波电路板和子系统设计人员的综合仿真与合成设计工具引言Keysight Genesys 是一款低成本、高精度且易于使用的射频和微波电路合成与仿真工具，特别适用于射频和微波电路板和子系统设计人员。
它将丰富的功能与容易使用的特性完美结合，使设计人员能够快速获得操作工具所必需的技能，同时通过强大的自动电路合成技术实现无与伦比的工程效率。
Genesys 提供 6 种不同的语言 (英语、日语、韩语、简体中文、繁体中文和俄语)，从而更便于全球部署，并让所有工程师和技术人员能够进行全球协作。
全球已有5,000 多位射频和微波设计人员使用了Genesys 并感到非常满意，其中很多都是过去30 多年来忠实的老客户。
Genesys 软件支持突破性的非线性X 参数仿真，并且以是德科技在射频/微波设计、开发和支持方面的广泛专业技术为后盾。
作为一项业经证明的安全投资，Genesys 在部署的第一年就可通过节约的成本让客户收回投资，是一款极其出色的设计效率提升工具。
随着您的要求扩大到射频/高速电路板、MMIC 或多技术射频系统级封装 (SIP) 模块的企业级设计，是德科技公司提供全面的以旧换新折扣，允许您换购功能更强大的先进设计系统(ADS)，从而保护您在Genesys 上的投资。
通过向功能强大且经济适用的套装产品添加额外的仿真功能模块, Genesys 的核心功能可以得到扩展。
Genesys 配置概览Genesys 具有以下特性，可以提供最高的设计效率:–业界最广泛的射频和微波自动电路合成功能–最快的射频系统架构和频率规划工具–电路和系统的EVM、BER 和ACPR 等指标的调制射频分析，以及WLAN 802.11ac 和LTE-3GPP 验证–时域和频域电路仿真与优化–快速、高存储效率的三维平面电磁(EM) 仿真–精确、便捷的X 参数非线性电路和系统仿真Genesys Core 环境所有Genesys 配置都必须在Genesys Core 环境中运行。
无线辐射杂散的有效的调试方式
图 3 调试前 2.55GHz 近场辐射结果 图 4 调谐开关旁路 图 5 调试后 2.55GHz 近场辐射结果 接下来针对 2.2GHz 频点处辐射杂散的裕量不足，可先用 N9311X 套件中 的低灵敏度磁场环形探针以及来扫描及点测手机的近场杂讯，如图 6 所示发 现该频率以及 750MHz 的信号最强近场辐射区域集中在 PCB 的下半部分其中 一个电源网络，此电源网络会经过较多高频成分的芯片以及杂讯较多的 LED 以及按键区域。 经过查阅电源和芯片文档得知其开关频率的大约为 1.9M，该频率成分的 电源噪声会在调制过程中频移到信号频率两侧。然而由于使用较低灵敏度的 探头智能确定处板上下半部分都是可能的辐射杂散信号源，却无法定位精确 的位置。此时我们需要进一步使用套件中精度更高的磁场环形探头或者垂直 向磁场探头来确定最强区域。最终发现在 750MHz+/-17MHz 在红色框标示区 域最强。测试结果请参考图 7 所示，此处 750MHz 附近的近场辐射为83.21dBm，2.25GHz 处最大近场辐射为-44.18dBm。 图 6 调试前 750MHz 及 2.25GHz 近场辐射最强区域
无线辐射杂散的有效的调试方式
通过一个案例，使用是德科技测试测量解决方案，完成无线智能终端产品 的辐射杂散的最终优化。 某无线智能终端案例要点： ● GSM850 RSE 测试三次谐波辐射超标 ● 2.2GHz 频率裕量较小 图 1 调试前辐射杂散测试结果 图 2 调试前传导辐射测试结果 调试设备： ● Keysight CXA N9000A+ N9311X 套件
图 11 调试后传导辐射测试结果 总结 本案例向我们揭示了一种通过使用频谱仪和近场探头测试解决方案来完成 无线智能通讯设备的辐射杂散调试的方法。一个快速精准及高性价比的设备 往往能够高效的完成研发验证。
射频和微波分析仪选型指南
/find/fieldfox
本文中的信息可不经通知而更改。 © Keysight Technologies 2015-2018 Published in USA, August 28, 2018 5992-1016CHCN
√ 子集 √ √ 子集
6 4 3
√ √ √ √ √ √ √ √
5
√ √ √ √ √ √ √
√ √ √ √ √ √ √ √
子集2 -
√ √ √ √ √ -
√ √ √ √ √ √ √ √ √
-
-
√ √ √ √ √ √ √ √ √
实时频谱分析仪 （RTSA） 功率测量 USB 功率传感器支持 USB 传感器测量与频率
是德科技
FieldFox 手持式分析仪
选型指南
选择满足您需求的 FieldFox
射频和微波（综合） 分析仪 标配：电缆和天线测试仪（CAT）1 关键选件（价格不同）： – 矢量网络分析仪 – 频谱分析仪 – 内置功率计 – 脉冲测量 – 信道扫描仪 – 实时频谱分析仪 射频和微波矢量网络分析仪 （VNA） 标配：传输/反射 VNA 关键 选件（价格不同）： – 内置功率计 – 脉冲测量 微波频谱分析仪 （SA） 标配：频谱分析仪关键选件 （价格不同）： – – – – 内置功率计 脉冲测量 信道扫描仪 实时频谱分析仪
8 9
射频组合
N9912A
微波组合
N9913A、 N9914A N9915A、 N9916A N9917A、 N9918A N9950A、 N9951A N9952A 1
射频矢量网络 分析仪
N9923A
微波矢量网络 分析仪
N9925A、 N9926A N9927A、 N9928A
全面射频IC EDA及测试工具方案介绍
提参建模：生成 PDK model 文件，完美表征成熟半导体工艺线 设计仿真：MMIC，RFIC，电路级设计，电磁和热分析，封装模拟 电路测试：片上测试，封装后测试；
射频芯片，模拟芯片，数字芯片
Electro-thermal
是德科技 芯片测试宝典
及其他半导体IC 数字芯片测试 ...................................................................................... 04 技术概述 .................................................................................................................. 04 手机 baseband ....................................................................................................... 08
FROM MODELING,
SIMULATION TO TEST
覆盖IC全产业链，是德科技提供最 全面IC EDA及测试工具
Start IC Specs
是德科技（原安捷伦电子测量事业部），不仅是世界上最大的硬 件电子测试测量仪器公司，也是 RFIC design EDA 软件 ADS 的 生产厂商。我们提供大量的软件，硬件，覆盖 IC 全产业链测试 与仿真需求。
－编解码器逻辑测试 .......................................................
是德科技宣布率先完成Rel-9双频段双载波HSDPA射频认证测试用例
是德科技宣布率先完成Rel-9双频段双载波HSDPA射频认
证测试用例
佚名
【期刊名称】《电源技术应用》
【年(卷),期】2016(0)5
【摘要】2016年5月6日，北京——是德科技公司（NYSE：KEYS）近口宣布，全球认证论坛（GCF）已在最近的CAG#46会议上通过了是德科技一致性认证测
试系统在Ⅰ—Ⅷ频段上验证Rel-9双频段双载波HSDPA测试用例。
此前一些网
络运营商已宣布将在2016年部署这一演进技术，是德科技已成为目前唯一可为此3G演进技术提供经过验证的测试用例的测试供应商。
【总页数】2页(PI0003-I0004)
【关键词】HSDPA;测试用例;双频段;科技;认证;载波;射频;3G演进
【正文语种】中文
【中图分类】TN929.533
【相关文献】
1.是德科技与高通联合开发的5G射频解调和无线资源管理测试用例率先通过GCF 验证 [J],
2.罗德与施瓦茨认证针对LTE频段14公共安全网络的高功率终端射频一致性测试用例 [J],
3.Rel-9双频段双载波HSDPA测试用例 [J],
4.罗德与旖瓦茨业内首次认证针对LTE频段14公共安全网络的高功率终端射频一
致性测试用例 [J],
5.罗德与施瓦茨认证针对LTE频段14公共安全网络的高功率终端射频一致性测试用例 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
Keysight ENA-L 射频网络分析仪配置指南说明书
是德科技ENA-L 射频网络分析仪E5061A 300 kHz 至1.5 GHzE5062A 300 kHz 至3 GHz配置指南引言本配置指南描述了ENA-L 射频网络分析仪的标准配置、选件、附件和外设。
如欲了解ENA-L 射频网络分析仪的完整描述和技术指标，请访问我们的网站以查看ENA-L 技术资料: /find/enaENA-L 订购指南本指南旨在帮助用户完成订购过程。
文中还描述了更多信息和产品(例如多端口测试仪、校准套件和电缆)。
●必须且仅选择一项■选择任意组合在步骤2 到步骤9 中，要想订购E5062A 选件，需使用E5062A (例如E5062A-XXX) 替代E5061A第1 步: 选择频率范围●300 kHz 至1.5 GHz，选择E5061A●300 kHz 至3 GHz，选择E5062A第2步:选择测试仪配置●T/R 测试仪50 Ω，选择选件E5061A-150●T/R 测试仪 75 Ω，选择选件E5061A-175●S 参数测试仪 50 Ω，具有扩展的功率范围，选择选件E5061A-250●S 参数测试仪 75 Ω，具有扩展的功率范围，选择选件E5061A-275第3 步:如果您选择T/R 测试仪，您是否希望扩展功率范围(-45 dBm 至10 dBm) ？●是，选择选件E5061A-1E1●否第4步: 您是否希望添加故障定位和结构回波损耗分析？●是，选择选件E5061A-100●否，第5 步: 您喜欢使用触摸屏吗？●是，选择选件E5061A-016●否，选择选件E5061A-015第6 步:您是否需要机架安装附件？■仅机架安装套件，选择选件E5061A-1CM■仅前把手套件，选择选件E5061A-1CN■机架安装套件和前把手套件，选择选件E5061A-1CP第7 步: 您愿意添加附件吗？■添加键盘，选择选件E5061A-810■添加鼠标，选择选件E5061A-820第8 步:选择手册语言并指定数量■添加英文手册，选择选件E5061A-ABA 并指定数量■添加日语手册，选择选件E5061A-ABJ 并指定数量第9 步:您是否希望得到包含测试数据的商业校准证书(ISO17025 标准)？●是，选择选件E5061A-1A7●否ENA-L 是集成式射频网络分析仪，包括测试仪和合成射频源、10.4 英寸彩色LCD 以及软盘和硬盘驱动器。
是德科技 EMI 故障诊断方案
---近场探头的选择与应用是xx科技物联网应用系列概述近场电磁干扰(EMI)测试是电磁兼容性(EMC)辐射发射预兼容测试中的一个重要组成。
EMI 机构使用EMI 接收机和经过准确校准的天线来测试3或10米距离上的器件。
这称为远场测量。
电磁场的特性主要由被测器件(DUT)以及它与接收机和天线的距离决定。
远场辐射发射测量可以准确地告诉我们被测器件是否符合相应的EMC/EMI 标准。
但是，远场测试也有一些局限性。
它无法告诉工程师，严重的辐射问题到底是来自于USB、LAN 之类的通信接口，还是来自壳体的缝隙，或来自连接的电缆乃至电源线。
在这种情况下，我们只能使用频谱分析仪和近场探头，通过近场测试来定位这些发射源。
近场测试是一种相对量测试，这意味着它需要把被测器件的测试结果与基准器件的测试结果进行比较，以预测被测器件通过一致性测试的可能性。
需要注意的是，比较近场测试结果与EMI 标准测试极限是没有意义的，因为测试读数受许多因素的影响，包括探头位置和被测器件的形状等。
本应用指南将介绍各种近场探头的特点，并解释了它们在定位、评测可能的发射源以及对其进行故障诊断方面的特殊优势。
近场探头简介电磁场是由电场(E场)和磁场(H场)结合形成的。
工程师可使用各种探头来检测每类场中的发射。
磁场探头磁场发射源通常来自芯片组引脚、印刷电路板导线、电源线或信号线，或没有良好接地的金属盖。
磁场探头的感应元件是一个与发射导线或电线电感耦合的简易线圈。
磁场探头在它的回路与载流电线对齐时，提供频谱分析仪的最大输出电压。
在诊断EMI 的故障时，工程师需要在被测器件的表面旋转和移动探头，以确定探头在功率读数达到最大值时的位置，同时避免遗漏重要的发射源。
电场探头电场主要来源于未使用负载端接的电缆和电线，以及通向高阻抗逻辑电路的印刷电路板导线(可能是逻辑集成电路的高阻抗输入或三相输出)。
最简单的电场探头实质上就是一个小型天线。
电场探头能够很方便地探测空中信号，例如蜂窝下行链路信号。
是德科技 In
是德科技InfiniiVision 3000T X 系列示波器技术资料简洁的触控操作、揭示偶发异常、轻松解决问题In finiiVision 3000A X 系列示波器将重新定义示波器。
它能查看最详细的信号细节，比任何其他示波器提供更多更出色的功能，更有效地保护您的投资。
它同时也是惠普、安捷伦以及是德科技的示波器系列中最成功的一款。
如今，3000T X 系列将延续传统，再创新高。
3000T X 系列在 3000A 系列的创新性能的基础上，新增了电容式触摸屏、触摸式用户界面以及独一无二的区域触摸触发技术。
所有这些增强特性结合业界领先的毫不妥协的波形捕获率 100 万个波形/秒，可确保您能够查看完整的信号细节，并能发现任何潜在的问题。
新的分析功能将会帮助您快速解决最棘手的问题。
3000T X 系列重新定义了通用示波器的使用体验，为您提供所需要的全部性能和功能，以使您能够更迅速地进行测量分析。
图 1: In finiiVision 3000 X 系列示波器采用了 MegaZoom IV智能存储器技术简洁的触控操作: –8.5 英寸电容式触摸屏 –触摸式界面揭示偶发异常:–业界最快且毫不妥协的波形捕获率 –独一无二的 In finiiScan 区域触摸触发轻松解决问题: –广泛的串行解码–集 6 种独立仪器的功能于一身 –时域/频域关联简洁的触控操作: 触摸式界面和电容式触摸屏使得 仪器操作变得简单从产品开发的一开始，我们就考虑到采用触摸式界面，使得示波器的各个方面都能通过触摸操作进行设置。
专门设计的图形用户界面，大尺寸触摸菜单以及高灵敏的大尺寸电容式触摸屏，这一切使得仪器操作变得得心应手，就像是您在使用最喜欢的平板设备一样。
电容式触摸屏技术可以提高工作效率触屏用户界面可以让您使用内置字母数字小键盘快速输入注释，将波形或光标放置到准确的位置，在屏幕上拖放各种测量/分析窗口以便查看更多的测量信息。
3000T X 系列提供了三种访问主要菜单和特性的方法: 触摸式界面适用于偏好平板电脑或智能手机触屏的用户；前面板按钮和旋钮适用于偏好传统操作方式的用户；内置下拉菜单适用于偏好 Windows 操作风格的用户。
是德科技keysight n9310a射频信号发生器使用手册技术指标说明书,原安捷伦agilent
9 kHz to 3.0 GHz
Data Sheet
02 | Keysight | N9310A RF Signal Generator - Data Sheet
Definitions and Conditions
“Specifications” describe the performance of parameters covered by the product warranty and apply to the full temperature range of 5 to 45 °C, unless otherwise noted.
–127 to +13 dBm 2 to 1,001 10 ms to 1 s
AM
I/Q
Internal
External
−
•
−
•
−
−
−
−
−
•
•
•
•
•
•
•
•
•
−
−
•
−
−
•
fc = 2,000 MHz
FM
ØM
Internal
External
•
•
•
•
•
•
•
•
•
−
•
−
−
−
−
−
−
−
•
•
•
•
•
•
Pulse
Internal External
(Fc ≥ 100 kHz) Internal, external AC 0 to 100% 0.1% 20 Hz to 20 kHz < ± (5% of setting +0.2%)
探头系列焊接指南 (Keysight InfiniiMax) 是德科技
应用指南Keysight InfiniiMax探头焊接指南引言测试仪器的探头可以通过多种方式连接到被测器件(DUT)。
焊接是其中常用的一种方式，它可以尽量缩短导线和连接的长度，从而在提供可靠连接的同时，最大限度减少寄生探测效应。
是德科技的许多高性能示波器探头都采用焊接连接。
随着探头和器件尺寸不断缩小，要避免出现损坏和连通性问题，使用合适的工具以及精通焊接技能就变得越来越重要。
本指南介绍了使用是德科技探头的实用技巧、推荐工具和方法，旨在帮助测试工程师充分发挥焊入式探头和连接的优势。
工具烙铁是德科技建议使用能够控制烙铁头温度的优质烙铁。
不同的焊料合金，其熔点也各不相同。
为了尽量延长探头附件的使用寿命，在熔融焊料合金时温度越低越好。
此外，烙铁可以支持的烙铁头越小越好。
JBC NANE纳米焊接工作站是一个非常好的选择。
在焊接探头时，您只需要一个尖头烙铁即可。
有些烙铁的烙铁头是镊子状的，可以用于其他被测器件的再加工。
图1：JBC纳米焊接工作站通常情况下，同一个烙铁头最好不要使用不同的焊料合金。
另外，焊接完成后，在给烙铁断电之前最好在烙铁头上留下一点焊料，以防烙铁头腐蚀。
使用湿海绵清洁烙铁头会加速腐蚀，最好使用铜丝球或硅胶垫将烙铁头擦拭干净（上面提到的烙铁中包含烙铁头）。
使用大一点的烙铁头有时可能有助于缩短驻留时间，但缺点是有可能影响视线。
凿形烙铁头的角通常很容易把热量传递到焊接点。
图2：应当针对探头前端选择大小合适的烙铁头。
助焊剂助焊剂是一种化学品，用于在焊接过程中清理待焊接表面，不仅能让焊接点更加稳固，还能加快焊接速度。
许多焊料都掺有助焊剂，助焊剂既可以掺杂在焊膏中，也可以涂抹在焊锡丝上。
是德科技建议使用助焊剂笔（如CircuitWorks CW8100），它可以很方便地将助焊剂涂到被测器件和探头导线上，而不会涂得到处都是。
用于电子器件再加工的各类液体助焊剂都能胜任这一需求。
即使焊料中已经掺入了助焊剂，您在焊接探头时仍可以添加助焊剂。
环路响应测试方案及经典的测试方案分享
秒表后台运行，功耗18.7mA
Page 10
是德科技PA2200系列实时功率分析仪
所见即所得——
将 精确的功率测量 与 触控操作的示波器 合二为一
功率 分析仪 示波器
•
功率通道 4 高精度 0.05% 16-bit 分辨率 电压1000V 电流 50A/2A 电能质量测量
高精确度 16比特分辨率 直接的电流测量
Power Measurements & Analysis
Page 31
电压纹波精确测试
1，探头衰减倍数
2，地线长度
是德科技（中国）有限公司 以是为本 以德致远 专注测量75载
Power Measurements & Analysis
Page 32
电压纹波的正确测试方法
10:1探头+长地线 1:1 探头+长地线
4. 根据带宽计算示波器最低采样率，SRscope=4*Bwscope
Power Measurements & Analysis
是德科技（中国）有限公司 以是为本 以德致远 专注测量75载
Page 24
开关电源行业示波器的选取
是德科技（中国）有限公司 以是为本 以德致远 专注测量75载
Power Measurements & Analysis
待机低功耗测量
稳态效率测量 休眠模式到工作模式功耗
开/关机特性分析
瞬态特性分析 开关损耗及电源内部电路高速 数字信号
PA2200 PQA
Page 14
PA2200实现AC-DC完整性能的测试
3
谐波失真分析
1
功率及效率
4 2 AC频率/幅度变化对DC的影响
是德科技keysight3000x系列示波器说明书使用手册技术资料
新一代示波器: 突破性技术为同等预算提供性能更优异的示波器
五合一仪器可以提供更多功能
集成的数字电压表
3000 X 系列是业界首款可在示波器内提供集成的 3 位 电压表 (DVM) 和 5 位频率计数器的产品。该电压表可通 过与示波器通道相同的探头进行工作，然而，测量会与 示波器触发系统进行去耦合，因此 DVM 和触发示波器测 量均可通过相同的连接来完成，并且总是显示电压表结 果，使您在弹指之间便可执行这些快速的特性测量。
● 五合一仪器可以提供更多功能: 示波器、逻辑定时 分析仪、WaveGen 内置 20 MHz 函数/任意波形发生 器 (可选)、集成的数字电压表和协议分析仪 (可选)
● 得到更多。业界唯一支持完全升级的示波器 (包括 带宽和最广泛的测量应用软件)，可以更有效地保 护您的投资
3
新一代示波器: 突破性技术为同等预算提供性能更优异的示波器
硬件串行协议解码和触发
● 嵌入式串行触发和分析 (I2C、SPI) ● 计算机串行触发和分析 (RS232/422/485/UART) ● 汽车和工业用串行触发和分析 (CAN、LIN) ● FlexRay 自动触发和分析 ● 音频串行触发和分析 (I2S) ● 航空航天与国防串行触发和分析
(MIL-STD 1553 和 ARNC 429)
InfiniiVision 3000 X 系列 2 和 4 个模拟通道
100, 200, 350, 500 MHz, 1 GHz 每通道 2 GSa/s (1 GHz 型号为 2.5 GSa/s) 4 GSa/s 半通道交叉模式 (1 GHz 型号为 5 GSa/s) 2 Mpts 标配, 4 Mpts 可选 (选件 DSOX3MemUp) 1,000,000 个波形/秒 MSO 型号有 16 个或带有 DSOX3MSO (500 MHz 和 以下型号) 和 DSOXPERFMSO (1 GHz 型号) 升级选件 有(选件 DSOX2WAVEGEN) 有 AWG 功能 有(选件 DSOXDVM) 有 有(多种选件), 参见第 18 页 有 (选件 DSOX3SGM) 有 (选件 DSOX3MASK) 有 有 (选件 DSOX3PWR) 有 (选件 DSOX3ADVMATH)
信号发生器产品 (选型指南)
脉冲串
■
■
■
SystemVue、MATLAB
PSG 信号发生器............................................... 8 X 系列信号发生器 .......................................... 10 射频模拟信号发生器...................................... 12 基带发生器和接口模块.................................. 13 模块化产品 PXI 信号发生器............................................... 14 从传统信号发生器过渡....................................... 16
EXG 射频
EXG 微波 EXG 射频
射频
矢量
模拟
基带
仪器嵌入功能
USB 功率计
■
■
■
步进 / 列表扫描 斜波扫描
■
■
■
■
■
■
■
■
■
■
■
■
AM、FM、PM、脉冲
■
■
■
■
■
■
■
■
低频函数发生器
■
■
■
■
■
■
■
实时定制调制
（PSK、QAM、FSK）
■
■
相位噪声减损
■
多音频、NPR
■
■
噪声（AWGN）
■
■
■FM 偏差 1 ~来自1~2.5 ~
1~
1~
2.5 ~
快速紧凑的微波模拟信号发生器
是德科技MXG X 系列信号发生器N5183B 微波模拟9 kHz 至 13、20、31.8 或 40 GHz技术资料定义技术指标(spec):技术指标是指已校准的仪器能够保证的参数性能，除非另有说明，仪器已在0 至55 °C 的工作温度范围内放置了至少2 小时，又经过45 分钟预热。
技术指标包括测量的不确定度。
对于本文中的数据，如无另行说明均为技术指标。
典型值(typ):典型值是指不在产品保证范围之内的其它产品性能信息。
在室温 (约25 °C) 条件下，约80% 的仪表在95% 的置信度下，其性能会超过技术指标值，典型值不包括测量不确定度。
标称值(nom) 或测量值(meas):标称值 (nom) 或测量值 (meas) 表示为了和采样或平均性能进行比较, 在设计阶段所测得的性能特征, 例如 50 Ω连接器或幅度漂移随时间的变化。
该数据没有保证, 并在室温(约25 °C) 条件下测得。
频率技术指标1. 从接收到SCPI 命令或触发信号至最终频率在0.1 ppm 或100 Hz 以内, 时间取两者中较大值。
2. 因出口管制, 在最终频率的0.05% 之内, 连续波切换速度是190 us (测量值)。
3. 因出口管制, 在最终频率的0.05% 以内, 连续波切换速度大于400 us (标称值)(频率低于20 GHz) 或大于600 us (标称值)(高于20 GHz)。
4. 技术指标仅在状态寄存器更新关闭时适用。
输入频率, 标配10 MHz输入频率, 选件1ER 1 至50 MHz (0.1 Hz 的倍数)锁定范围±1 ppm (标称值)幅度 5 dBm ±2 dB (标称值) 2阻抗50 Ω (标称值)波形正弦波或方波扫描模式(频率和幅度)工作模式步进扫描(相同间隔或对数间隔频率步进)列表扫描(频率步进和幅度步进的任意列表)使用N5172B 同时扫描波形; 如欲了解详情, 参见“基带发生器”章节扫描范围在仪器的频率范围内驻留时间100 μs 100s点数2 至65535 (步进扫描) 1 至3201 (列表扫描)步进变化线性或对数触发自由运行、触发键、外部、计时器、总线(GPIB、LAN、USB)1. 老化率由设计决定, 并与OCXO 有直接关系。
德科技N9311X-110前置放大器用户手册说明书
PA 303 N-N
57x47x26mm
频率范围：100kHz～3GHz，来自德国
PA303 SMA-SMA连接器
PA303 BNC-BNC连接器
PA303 N-N型连接器
频率范围 30dB – 3GHz
频率范围 30dB – 3GHz
频率范围 30dB – 3GHz
与3GHz近场探头配套使用 直接在电子模块上的高频近场测量，目的是为了减少干扰辐射。前置放大器使使用非常小的近场探头进行测量
标准配置:
含外置预放大器主机（订货时请注明连接器形式，三种可选）、外接电源适配器、说明书、携带箱 (240x185x50mm)。代替是德科技N9311X-110
PA303前置放大器
技术规格 连接器 主机尺寸 (W/H/D) 增益 噪声系数 输入电流 工作电源电压 最大输入功率 直接输入最大电压
PA 303 SMA - SMA
50x38x13mm
PA 303 BNC - BNC
50x38x13mm
30dB 4.5dB 65mA 7.5～18V +13dBm 25V DC
变得可能，同时保持高灵敏度。像汽车领域这样的弱的近场辐射，使用前置放大器可以实现测量，并具有高的空间 分辨率。
在频谱分析仪50欧姆输入端，PA303前置放大器可提高近场探头的测量信号，高达30dB。这样使小无源近场探头 能直接在电子模块上测量无线频率磁场和电场。范围从100千赫到3千兆赫的射频源来自于辐射干扰，从而可在更高 的精度定位这些干扰，并在其来源的模块上减少干扰。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
是德科技
N9311X 用于低成本手持式和
台式解决方案的射频和
微波附件套件
产品快报
N9311X 射频和微波附件套件是是德科技经济型手持式和台式解决方案的补充产品(N934xC/N9340B/N9330B/N9310A/N9320B/N9000A)。
当您使用是德科技手持式和经济型台式解决方案进行测量时，这些附件可为您提供完整的解决方案。
天线
天线频率范围天线增益重量尺寸其他信息
N9311x-50070 至1000 MHz无65 克113.5 厘米(全长),
19.5 厘米(伸缩), 10 节
180 °可调伸缩式拉杆天线, 附带N 型
(阳头) 至BNC 型(阴头) 适配器, 50 ΩN9311x-501700 至2500 MHz无70 克210x20毫米全向天线, 附带N型(阳头)至SMA型
(阴头)适配器, 50 Ω
N9311x-504*700 MHz - 4 GHz 4 dBi270 克340x200x25毫米对数周期天线, 50 Ω
N9311x-508*680 MHz - 8 GHz 5 dBi250 克340x200x25毫米对数周期天线, 50 Ω
N9311x-518*680 MHz - 18 GHz 5 dBi250 克340x200x25毫米对数周期天线, 50 Ω
* N9311x-504/508/518 运输包装包括: 天线、铝制手提箱、可分离手枪式握柄与"微型三脚架" 模式、N 型至SMA 型工具箱。
N9311X-500N9311X-501N9311X-504
带通滤波器
带通滤波器 3 dB 通带抑制插入损耗VSWR阻抗N9311X-550814 至850 MHz≥
36 dBc, 740 MHz 时
≥36 dBc, 915 MHz 时
≤0.5 dB≤1.550 ΩN9311X-551880 至915 MHz≥
35 dBc, 862 MHz 时
≥35 dBc, 932 MHz 时
≤1 dB≤1.550 ΩN9311X-5521707.5 至1787.5 MHz≥
35 dBc, 1550 MHz 时
≥35 dBc, 1925 MHz 时
≤0.4 dB≤1.550 ΩN9311X-5531845 至1915 MHz≥
35 dBc, 1770 MHz 时
≥35 dBc, 1986 MHz 时
≤0.6 dB≤1.550 ΩN9311X-5541910 至1990 MHz≥
35 dBc, 1825 MHz 时
≥35 dBc, 2070 MHz 时
≤0.6 dB≤1.550 Ω
N9311X-551
电缆
N9311X-580N9311X-581N9311X-582N9311X-583N9311X-585N9311X-586
稳相电缆, 1.5 米, N 型(阳头) 至N 型(阳头), 直流至18 GHz, 50 Ω稳相电缆, 3.0 米, N 型
(阳头) 至N 型(阳头),
直流至18 GHz, 50 Ω
1.5 米, SMA 型(阳头)
至SMA 型(阳头),
直流至8 GHz, 50 Ω
1.5 米, BNC 型(阳头)
至 BNC 型(阳头),
直流至 1 GHz, 50 Ω
稳相电缆, 1.5 米, N 型
(阳头) 至DIN 型(阴头),
直流至18 GHz, 50 Ω
稳相电缆, 1.5 米, N 型
(阳头) 至N 型(阴头),
直流至18 GHz, 50 Ω
适配器
N9311X-545N9311X-541N9311X-540N9311X-543N9311X-542N9311X-544N9311X-546N9311X-547
N 型(阴头) 至SMA (阳头), 直流至12.4 GHz,
50 Ω
N 型(阳头)
至SMA (阴头),
直流至12.4 GHz,
50 Ω
N 型(阳头)
至BNC (阴头),
直流至2 GHz,
50 Ω
N 型(阴头)
至BNC (阳头), 直
流至4 GHz,
50 Ω
N 型(阴头)
至7/16 DIN (阴头),
直流至7.5 GHz,
50 Ω
N 型(阴头)
至7/16 DIN (阳头),
直流至7.5 GHz,
50 Ω
N 型(阴头)
至N 型(阴头),
直流至18 GHz,
50 Ω
N 型(阳头)
至7/16 DIN (阴头),
直流至7.5 GHz,
50
Ω
衰减器
衰减器衰减端口VSWR额定功率长度重量阻抗N9311X-56040 dB
N 型(阳头) 至
N 型(阴头)
直流– 4.0 GHz : 1.15
4.0 – 8.5 GHz : 1.2
10 W 平均功率67.3 毫米(2.65 英寸)0.085 千克/3 盎司50 ΩN9311X-56140 dB
N 型(阳头)
至N 型(阴头)
直流– 4.0 GHz : 1.15
4.0 – 8.5 GHz : 1.2
50 W 平均功率111.76 毫米(4.37 英寸)0.28 千克/10 盎司50 ΩN9311X-56040 dB
N 型(阳头)
至N 型(阴头)
直流– 4.0 GHz : 1.15
4.0 – 8.5 GHz : 1.2
100 W 平均功率112.01 毫米(4.41 英寸) 1.5 千克/3.3 磅50 Ω校准器
校准器类型频率范围方向性阻抗连接器其他N9311x-201机械校准器直流至7 GHz42 dB50 ΩN 型(阳头)三合一OSL
N9311X-561
近场探头套件
N9311X-10030 MHz 至3 GHz30 MHz 至3 GHz30 MHz 至2 GHz30 MHz 至3 GHz
是德科技低成本手持式和台式仪器
N934xC/N9340B 手持式频谱分析仪(HSA) /find/hsa
N9330B 手持式电缆和天线测试仪/find/n9330
N9000A CXA 信号分析仪/find/cxa
N9310A 射频信号发生器/find/n9310a
N9320B 射频频谱分析仪/find/n9320b
/find/n9311x
如欲获得是德科技的产品、应用和服务信息, 请与是德科技联系。
如欲获得完整的产品列表, 请访问: /find/contactus
本文中的产品指标和说明可不经通知而更改©Keysight Technologies, 2013-2014Published in USA, August 3, 2014出版号: 5990-5035CHCN
myKeysight
/find/mykeysight 个性化视图为您提供最适合自己的信息 !
AdvancedTCA ® Extensions for Instrumentation and Test (AXIe) 是基于
AdvancedTCA 标准的一种开放标准, 将 AdvancedTCA 标准扩展到通用测试半导体测试领域。
是德科技是 AXIe 联盟的创始成员。
局域网扩展仪器 (LXI) 将以太网和 Web 网络的强大优势引入测试系统中。
是德科技是 LXI 联盟的创始成员。
PCI 扩展仪器 (PXI) 模块化仪器提供坚固耐用、基于 PC
的高性能测量与自动化系统。
3 年保修
是德科技卓越的产品可靠性和广泛的 3 年保修服务完美结合，从另一途径帮助您实现业务目标: 增强测量信心、降低拥有成本、
增强操作方便性。
是德科技保证方案
/find/AssurancePlans
5 年的周密保护以及持续的巨大预算投入, 可确保您的仪器符合规范要求, 精确的测量让您可以继续高枕无忧。
/go/quality Keysight Technologies, Inc.DEKRA Certified ISO 9001:2008Quality Management System 是德科技渠道合作伙伴
/find/channelpartners
黄金搭档: 是德科技的专业测量技术和丰富产品与渠道合作伙伴的便捷供货渠道完美结合。
