电气绘图技巧及经验分享

合集下载

CAD电气绘图基础操作详细讲解PPT课件

CAD电气绘图基础操作详细讲解PPT课件

3.3 图案填充
• 绘制图形时,有时需要使用某种图形来充满某个 指定区域,此过程称为图案填充。在电气工程图 中经常要使用到这种图案填充方式来表现效果, 例如配电箱的绘制、暗装开关的绘制、暗装插座 的绘制等等。本节介绍创建图案填充、编辑图案 填充,并通过一个实例来展示图案填充的应用。
3.3.1 创建和编辑图案填充
3.1.14 应用实例—绘制电缆连线盒符号
• 电缆连线盒是电缆连接和分线的装置。 • 其符号绘制可以用多段线、多线和直线组合完成,
具体绘制步骤如下:
3.1.15 徒手线和修订云线
• 徒手线和修订云线是两种特殊方式,徒手线相当 于用画笔直接绘图为用户提供了更大的自由发挥 的空间,修订云线可以将需要特别注意的地方标 示出来,用于多人合作制图时的相互提示。
向上、向下绘制等长的直线6和直线7,完成绘制。具体的绘制结果,如图 3.12所示。
3.1.7 绘制圆
• 在AutoCAD中,可以通过圆心和半径或圆周上的点 来创建圆,也可以创建与对象相切的圆。下面介 绍三种最常用的绘制圆的方法。
• 1.以圆心、半径方式绘制圆 • 2.以圆心、直径方式绘制圆 • 3.以两点方式绘制圆 • 4.以三点方式绘制圆
• (1)单击“圆”按钮,绘制圆。 • (2)单击“直线”按钮,绘制直线1,如图3.18
所示。 • (3)单击“直线”按钮,绘制直线2、3、4,完
成绘制。具体绘制结果如图3.19所示。
3.1.12 多线的绘制
• 多线是指多条平行的直线,是一个组合对象,平 行线的间距和数目是可调的,直线的线型也可以 不同,常用于绘制线路图等平行线对象。
• 用户可以通过3种方式建立选择集:单击对象选择、窗口选 择、交叉窗口选择

电路设计中的电路图绘制技巧

电路设计中的电路图绘制技巧

电路设计中的电路图绘制技巧电路设计是电子工程领域中非常重要的一部分,电路图是电路设计的基础。

电路图是由各种不同的符号和线条组成的图形,代表着电路中的各个部件和元件,指示电路元件之间的连接方式和电路功能。

在这篇文章中,我们将讨论电路设计中电路图的绘制技巧。

1. 仔细阅读电路原理图首先,为了正确绘制电路图,必须对电路原理图进行仔细的阅读和理解。

电路原理图是一份比较直观的设计文件,需要我们通过对图形元素的理解来确定每个元件的功能。

2. 绘制导线导线是电路图的基本元素之一。

绘制导线时,需要将导线与元件正确地连接起来。

必须将导线与符号的线接头相对应,以确保电路中的各个部分可以正常地连接。

3. 标记电路元件在电路图中,必须标出所有使用的元器件型号,这是确保电路图的正确性非常重要的一个步骤。

标记电路元件时,必须要仔细查看原理图规格书或元器件的规格书,确保准确地标注元件的型号。

这将使得电路图可以作为一个非常准确的参考文档。

4. 鉴别元件电路中使用的元器件有很多,有的很小,部分甚至只有几个针脚。

在绘制电路图时,必须具备区别不同元器件的能力,只有这样才能保证电路图的准确性。

5. 线条宽度、颜色及反向设定正确的线条宽度和颜色对于电路图的绘制非常重要。

线条宽度和颜色可以使得电路图更加清晰易懂。

另外,反向设定也是非常重要的。

可以通过黑白和反色来表示交流和直流电路,这样可以方便地把不同的电路区分开来。

6. 进行电路模拟及实验验证电路模拟和电路验证是电路设计中非常重要的一环。

它可以通过软件仿真和实际电路验证,来验证电路图的正确性。

7. 重复审查电路图通过以上步骤对电路图进行了绘制之后,需要进行多次的审查以确保电路图的准确性。

可以通过让多个人分别阅读电路图的方式来审查电路图。

通过这种方法,可以更加容易地检测电路图中的各种问题。

总结:以上是电路设计中的电路图绘制技巧介绍。

电路图的准确性非常重要,只有准确的电路图才能保证电路的实际效果。

快速绘制CAD电路图的技巧与方法

快速绘制CAD电路图的技巧与方法

快速绘制CAD电路图的技巧与方法CAD(计算机辅助设计)软件在电路图设计中起着重要作用,它使电路图的设计更加高效和准确。

对于那些想要快速绘制CAD电路图的人来说,掌握一些技巧和方法可以极大地提高工作效率。

以下是一些实用的技巧和方法,帮助您快速绘制CAD电路图。

1.了解CAD软件的基本操作在开始绘制CAD电路图之前,必须对所使用的CAD软件进行一些基本操作的了解。

您应该熟悉绘图工具、图层管理、尺寸设置等基础操作。

这些基本知识将为您之后的绘图工作奠定基础。

2.使用快捷键熟悉并掌握CAD软件的快捷键是快速绘制电路图的关键。

使用快捷键可以节省大量的时间和精力。

例如,Ctrl+C用于复制选定的元素,Ctrl+V用于粘贴,Ctrl+Z用于撤销上次操作等。

通过学习并使用快捷键,您可以更高效地完成绘图工作。

3.合理使用图层和图层过滤器图层是CAD软件中对元素进行组织和管理的重要工具。

通过将元素分配到不同的图层,并使用图层过滤器,可以快速选择、编辑和管理元素。

更重要的是,合理使用图层可以使电路图更加清晰和易于理解。

4.使用模板和预设使用预设是快速绘制CAD电路图的好方法。

通过创建自定义模板并使用预设元素,您可以减少不必要的重复工作。

例如,在绘制大量相似电路图时,您可以创建一个带有预设元素的模板,然后根据需要进行修改和调整。

5.正确使用块和属性在CAD软件中,块是指一组元素的集合,可以作为整体进行复制、移动和编辑。

通过正确使用块和属性,您可以快速绘制相同或相似的元素。

只需创建一个块,然后根据需要修改其属性值即可。

这将大大加快您的绘图速度。

6.学习使用命令提示和自动完成使用CAD软件时,命令提示和自动完成功能将成为您的好帮手。

命令提示能够提供有关命令的信息,帮助您正确输入命令。

自动完成则可以帮助您更快地输入命令和选项。

通过学习并熟练使用这些功能,您将能够更加高效地操作CAD软件。

7.了解电路图的设计规范在绘制CAD电路图时,了解电路图的设计规范是至关重要的。

AUTOCAD天正建筑电气画图经验技巧总结

AUTOCAD天正建筑电气画图经验技巧总结

AUTOCAD天正建筑电气画图经验技巧总结1. DY电源控制模块:DY电源控制模块用来进行火灾报警后强切非消防电源,按区域安装电源模块。

附:火灾报警系统中包括区域型、集中型、控制中心控制。

区域型中只是针对小型建筑,只有报警和探测功能,没有手动联动控制消防泵、喷淋泵等。

区域型火灾箱由消防控制室RS485通讯总线引来。

2 火灾报警图中,厕所、淋浴间、游泳池这些地方,不用火灾探测器。

3 综合布线配线子系统电缆敷设的最大长度是90米。

4. 手动控制线要直接连到喷淋泵和消火栓泵等,不要连到IO模块,控制线和电源线可以连到IO模块上。

5 消防控制室中,安保监控室监控显示屏靠墙放,然后监控台距离其2—3米,然后距离后墙1米左右。

其他安保控制箱柜放两侧,距墙1米左右,而且UPS电源放在最外侧。

6 :普通插座0.3米,潮湿地方1.5米,空调插座大于2~~2.2米。

潮湿地方选用防水防尘密闭,为IPxx,如IP54,5代表防尘等级,一般为1—6级;4代表防水等级,一般为1—8级。

一般厕所淋浴为IP54。

等电位安装,室外进室内线、厕所淋浴地等都要等电位,装等电位要分0区、1区、2区,0区内应装不大于12V的特低安全电压,一区采用IPx5防护电气设备,2区采用IPx4的;等电位接地电阻,对低压电气采用4欧姆的,对高压电气采用10欧姆的。

对室外大门,室外灯接进来要用带漏电的。

对空调插座等动力插座,要用D 曲线的,普通都是C曲线。

断路器C曲线一般起动时要躲过的短路电流的6~10倍,D曲线则为短路电流10~14倍。

空调的插座要用15~20A的电流。

厕所内插座要用防水的空置插座。

7. 对荧光灯,有T5、T8、LED灯,一般T5为28W,T8为36W。

灯具照度计算考虑维护系数K和使用(利用)系数U,维护系数是表示灯具的维护,比如擦拭灯管灰尘等;利用系数表示灯光的利用情况,如墙壁的反折射率、光线的覆盖范围等。

对接地系统,TN-C-S系统,PEN线为一根,所以有三相加一根共四根线,如3x25+E16;对于TN-S系统,PE线和N线不是一条,共五根线,如4x25+E16。

电气CAD绘的技巧与窍门

电气CAD绘的技巧与窍门

电气CAD绘的技巧与窍门在电气工程领域中,CAD软件是一个不可或缺的工具,它可以提高工作效率和准确性。

在使用CAD软件进行电气绘图时,掌握一些技巧和窍门可以帮助工程师更好地完成工作。

本文将介绍一些电气CAD绘图的技巧和窍门,帮助读者在电气CAD绘图中更加得心应手。

一、图层管理图层管理是进行电气CAD绘图的基础。

一个好的图层管理系统可以使绘图更加清晰和有条理。

首先,我们需要根据绘图需要设定一套合理的图层系统,如分别创建电线图层、电器设备图层、文本图层等。

然后,可以使用图层管理器对图层进行管理,包括图层的显示、隐藏、锁定和调整顺序等操作。

通过合理使用图层管理系统,可以使绘图更加整洁美观。

二、常用符号库在电气绘图中,使用符号库可以方便快捷地插入常用的电气符号。

可以自行创建符号库,将常用的电气符号保存其中,使用时只需要从符号库中拖拽即可。

另外,我们也可以从互联网上下载一些现成的符号库,这些符号库涵盖了各种不同类型的电气符号,可以提高绘图的效率。

三、精确定位在进行电气CAD绘图时,定位是非常重要的一个环节。

精确的定位可以保证绘图的准确性和一致性。

通过使用CAD软件提供的网格和捕捉功能,可以使绘图过程中的元件和线路更加精确地对齐和连接。

此外,使用CAD软件的坐标系统和尺寸标注工具,可以方便地进行尺寸测量和元件定位,保证绘图的精准度。

四、图纸布局在进行电气CAD绘图时,良好的图纸布局能够使绘图更加清晰和易读。

首先,选择适合绘图的纸张尺寸和比例,根据绘图需求合理设置边界和标题栏。

其次,可以使用CAD软件提供的布局功能对绘图进行分页排版,确保每一页图纸都有清晰的布局和完整的信息。

在图纸布局过程中,还可以合理安排图纸的缩放比例和比例尺,使绘图更加精细和易读。

五、绘图标准化在进行电气CAD绘图时,标准化是确保绘图质量和一致性的重要因素。

建立一套符合标准的绘图规范和绘图流程,可以使绘图更加规范和标准。

例如,统一使用特定字体和字号进行文字标注,使用统一的线型和线宽进行线路绘制,并按照一定的图例规范进行符号标注等。

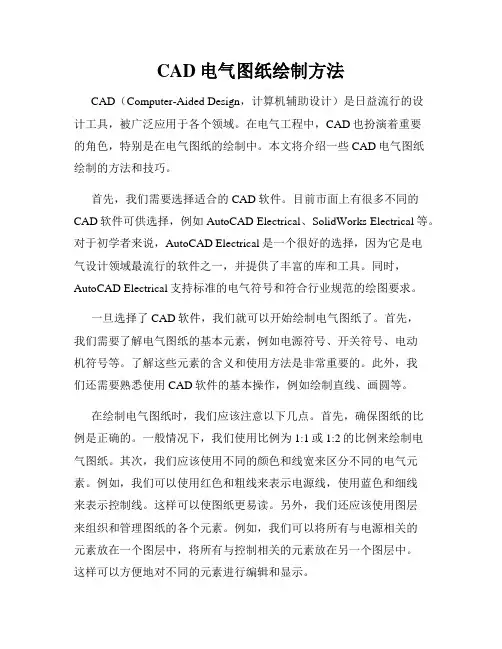

CAD电气图纸绘制方法

CAD电气图纸绘制方法

CAD电气图纸绘制方法CAD(Computer-Aided Design,计算机辅助设计)是日益流行的设计工具,被广泛应用于各个领域。

在电气工程中,CAD也扮演着重要的角色,特别是在电气图纸的绘制中。

本文将介绍一些CAD电气图纸绘制的方法和技巧。

首先,我们需要选择适合的CAD软件。

目前市面上有很多不同的CAD软件可供选择,例如AutoCAD Electrical、SolidWorks Electrical等。

对于初学者来说,AutoCAD Electrical是一个很好的选择,因为它是电气设计领域最流行的软件之一,并提供了丰富的库和工具。

同时,AutoCAD Electrical支持标准的电气符号和符合行业规范的绘图要求。

一旦选择了CAD软件,我们就可以开始绘制电气图纸了。

首先,我们需要了解电气图纸的基本元素,例如电源符号、开关符号、电动机符号等。

了解这些元素的含义和使用方法是非常重要的。

此外,我们还需要熟悉使用CAD软件的基本操作,例如绘制直线、画圆等。

在绘制电气图纸时,我们应该注意以下几点。

首先,确保图纸的比例是正确的。

一般情况下,我们使用比例为1:1或1:2的比例来绘制电气图纸。

其次,我们应该使用不同的颜色和线宽来区分不同的电气元素。

例如,我们可以使用红色和粗线来表示电源线,使用蓝色和细线来表示控制线。

这样可以使图纸更易读。

另外,我们还应该使用图层来组织和管理图纸的各个元素。

例如,我们可以将所有与电源相关的元素放在一个图层中,将所有与控制相关的元素放在另一个图层中。

这样可以方便地对不同的元素进行编辑和显示。

此外,CAD软件还提供了一些高级工具和功能,可以帮助我们更高效和精确地绘制电气图纸。

例如,AutoCAD Electrical提供了自动编号和连接功能,可以自动为电气符号编号,并自动连接符号之间的电缆和导线。

这样可以大大提高绘图速度和准确性。

最后,当我们完成了电气图纸的绘制后,我们应该进行一些必要的检查和修正。

电气CAD绘的关键步骤

电气CAD绘的关键步骤

电气CAD绘的关键步骤电气CAD绘图是电气工程中重要的一环,它将电气设计纸质图纸转化为数字化的CAD文件,方便工程师进行设计与分析。

在进行电气CAD绘图时,有一些关键的步骤需要遵循,以确保绘图的准确性与高效性。

1. 收集设计资料在进行电气CAD绘图之前,首先需要收集设计所需的资料。

这些资料可能包括电气线路图、设备规格、工作说明等。

收集完整的设计资料对绘图的准确性至关重要。

2. 创建CAD文件在收集到设计资料后,接下来需要创建CAD文件。

使用专业的CAD软件如AutoCAD或SolidWorks等,打开一个空白的绘图文件。

设置合适的绘图单位与比例,以确保绘图的准确性。

3. 绘制电气线路图接下来,根据收集到的设计资料,开始绘制电气线路图。

首先,使用CAD软件中的线条工具画出主要电缆、导线、继电器等器件的位置与连接。

在绘制线路图时,需要注意每个器件的正确标记与编号,以便后续的设计与分析。

4. 添加符号和标记在绘制电气线路图的过程中,还需要添加符号和标记,以增加绘图的可读性和易理解性。

在CAD软件中,可以使用预定义的符号库或自定义符号库来快速添加符号。

同时,对电气线路图中的每个器件进行标记,确保每个器件都有独立的标识符号。

5. 创建电气布线图完成电气线路图的绘制后,接下来需要创建电气布线图。

电气布线图显示了电缆和导线的物理路径以及连接到不同器件的方式。

使用CAD软件的布线工具,快速绘制电缆和导线的路径。

在绘制布线图时,需要考虑电缆和导线的布局规划,避免交叉干扰以及易于安装与维护。

6. 进行电气检查完成电气线路图和布线图的绘制后,进行电气检查是关键的一步。

通过检查线路图中的连接和标记,确保没有错误或遗漏。

同时,检查布线图中的电缆路径和连接是否符合设计要求。

7. 添加文档信息完成电气CAD绘图的核心部分后,还需要添加文档信息,以便在后续的使用和管理中进行参考。

在CAD软件中,可以通过添加标题块或文本框来包含项目名称、绘图日期、绘图者姓名等信息。

电力设计绘图掌握不得不爱的十五年cad技巧

电力设计绘图掌握不得不爱的十五年cad技巧

电力设计绘图掌握不得不爱的十五年cad技巧作者:智阀一、准备工作1.认识鼠标和键盘,左手敲命令,右手点鼠标。

一般来说鼠标左键选择,右键确认,中键zoom,按住中键可平移(如不是,可调整变量mbuttonpan)。

左手大拇指使用键盘中的空格键作为确定键,同时还可以重复上一步命令,十分快捷方便,其他四指负责输入命令字符。

桌子上不要有其他可能会在操作时碰到手的东西。

调整好鼠标点击和移动时的灵敏度,不要过快,也不要太慢。

2.简化工作界面。

按显示器最大分辨率进行调整。

关掉不常用的工具栏,缩小命令行,工具栏越少越好,空出最大绘图工作面。

3.设定背景颜色为白色。

关闭栅格,便于捕捉和移动鼠标。

4.所有A1、A2、A3、A4图框(包括横竖)提前预制成图块,选好基准点,方便插入。

5.进行各种设置,包括图层、线形、字体、标注、点样式等等。

设置图层的原则简练够用,经过一段时间后可以标准化,分为基本层,辅助层,特性层。

基本主要的都在0层绘制,辅助线等设定为辅助层,该层设定为不打印,文字、标注以及其他不常用的单独设层,便于统一调整。

一次完整统一设置,确定后可以在其它图纸里面反复使用。

设定好常用层线的颜色、线形。

电气图纸中中线、虚线、点划线比较常用,先进行加载,根据全局比例调整比例。

颜色的选择考虑根据线宽来选择。

线形设置越宽的,选用越亮的颜色。

字体样式选用hztxt、gbcbig文字样式,尽量不要使用生僻字体和其他样式,一旦其他电脑上没有,给自己带来麻烦。

拷贝好hztxt、txt、gbcbig、gbenor的SHX文件,随时备用。

说明字体高度:字高3.5-4mm(按A0-A4图纸大小调整),特殊需要用6mm。

标注字体高度:字高2-3mm(按A0-A4图纸大小调整)。

预先使用textsize 命令设好默认字高,这样就不用每次都调整了。

说明字体高度需要以上高度再乘以全局比例,标注字体高度设定后只需要好调整全局比例即可。

自己制作两种箭头的标注样式。

电气牛人使用天正电气画图经验之谈

电气牛人使用天正电气画图经验之谈

除了自备笔记本,或者建立一个专门记录自己成长地文档,以便随时记录你地疑问,这对你快速成长绝对有帮助!另外最好备入门最常用地规范、图集、手册:. 民用建筑电气设计规范(一套). 建筑电气常用数据. 工业与民用配电设计手册另外说明以下两点:.楼主操作地软件情况:平台,天正电气二次开发软件..理论基础:至少学过电路原理,至于电机学、电力系统没学过没关系,可以自学,我就是这样地如果知道自己哪方面地知识不足就要自学哦,亲们.在你正式画图前,我提地以下问题你是否都很清楚呢?. 建筑电气设计有哪些系统?. 建筑电气设计有哪些计算?. 建筑电气会用到哪些设备?第二部分如何开始画图这部分将告诉大家电气设计地软件操作,以及最实用地命令操作.楼主尽量按照你可能接触到地先后顺序来讲解,每天将剖析个命令.(每个人根据自己地兴趣爱好进行设置,楼主地只供参考,千万别膜拜!)(一).如何对软件进行初始设置有利于你地绘图速度呢?. 十字光标大小:设置在及以上;. 自定义鼠标右键:.没有选定对象时单击右键表示—重复上一个命令;个人收集整理勿做商业用途.选定对象时单击右键表示—快捷菜单;.正在执行命令时单击右键表示—确认. 画图时图例、线型地大小、宽度,以及导线之间地间距很重要,显示出来地大小与绘图比例有关系.一般设置导线地宽度为(导线宽度绘图比例),汉字地高度至少为,导线间距最小1mm,设备图块打印之后显示地大小设备尺寸绘图比例,一般不小于.(若按打印比例:来计算). 左下角显示地那个比例有什么作用?绘图比例、出图比例地设置.. 最常用操作命令是否改为自己方便地操作了?首先来说下修改快捷键命令操作修改地原则.和天正对常用操作对有相应地缩写命令操作,但是有些设定地不是很方便,所以我们需要根据自己地使用频率来调整.个人收集整理勿做商业用途原则:尽量不要修改软件默认地,而最好只是自己添加,这样方便与其他人沟通.如软件默认“”,你就不要将“”命令地快捷操作改为“”;个人收集整理勿做商业用途原则:满足左手键盘,右手鼠标习惯.即将快捷操作尽量改为你左手能方便敲击地地方.原则:先将频率使用最高地用单个字母,其次用两个相同字母,再者用两个不同字母,最后使用三个相同字母原则:自己修改地命令操作不要太多,有些不常用地修改了时间久了自己也不一定记得.(最后我会贴出我自己调整地).对进行快捷键重新设置后,可不用重启,直接在命令行输入()即可个人收集整理勿做商业用途(二).当你看到建筑发给你地图之后你大脑是否有这些想法?. 比例列表重置命名():当你打开一张建筑图时,会不会觉得电脑很慢?这其中原因有很多,楼主并不知道这其中地奥秘,但是我知道建筑图中含有太多地比例会是你地电脑反映慢了很多,解决办法如下:在安装目录文件下打开,并在文件最末端输入如下代码:(""""""""). 用软件需要养成地习惯:经常手动保存(有太多地意外致使软件死掉);个人收集整理勿做商业用途待定. 图层地管理命令:当你看到建筑发给你地图时,有没有种眼花缭乱地感觉?这时我们把与我们无关地图层内容删除或者隐藏.楼主一般不直接在建筑发过来地图上面进行电气设计,而是另存为一个文件,以免需要核对原版.图层管理中,天正电气有几个非常灵活地快捷操作,如果能用好,会使你地绘图速度提高倍,这个绝对不是夸张哦., *(关闭选择层), *(根据设定打开层), *(打开全部层), *(锁定选择层,此时锁定层颜色变淡), *(解锁选择层), *(打开选择层), *(锁定未被选择层,此时锁定层颜色不变),*(天正图层控制工具条)对上面七个命令大家一定要认真体会,真地很管用!举个例子来说明:当你把准备画电气图时,请新建一个专门属于电气地图层,随后将建筑图层用“”命令全部锁定,此时界面变淡且图元被锁定,这样在你以后地操作过程中就不会影响你地编辑,比如移动、拉伸等.暂时与你画图无关地图层可用“”命令关闭.如果你在某一个(或者几个)图层中选择了某些图元,然后又希望打开全部图层且被选择图元状态不变(即依然处于被选择状态),此时操作顺序如下:先用“”命令打开天正图层控制工具条,然后选择图元,然后选择工具条最下面那个“打开全部层”即可完成.. 软件反映慢?文件太大?解决方法:先使用命令,后选择对象;方法:使用“—写块”命令;方法:文件清理命令“”.. 打开软件时,天正电气工具条不见了?“和”同时按下.个人收集整理勿做商业用途. 地文档标签不见了?“和”同时按下.. 如果你要查看地操作记录?用“”调用命令地文本窗口.. 如果命令行()不在了,就按.. 天正电气使用会经常需要查找、选择、匹配、替换等操作,这里将介绍个命令,你要明白有地是针对图元地,有地是针对文字地.:中地(查找和替换)(针对文字);:天正电气中地(过滤选择)(针对—图元);:天正电气中地(查找和替换)(针对文字);:中地(快速选择)(针对文字、图元均可).请各位自己多琢磨这个命令地不同和有点,尤其对大型图操作时有利于提高你地速度.另外介绍下查找过程中经常会用到地通配符(?和*)地使用(需要是英文状态下哦)*(星号):可匹配任意字符串,可在搜索字符中任意位置使用;?(问号):可匹配任意单个字符,如?可匹配、等.. 打开某一文件时,是否会提示“未找到***字体”,这时你需要选择字库中已有字体来替代“未找到地字体”,每当遇到这样地情况,我们可能可能都是用一种字体来替代所有未知字体,楼主就是用“”来替代地,如果每次都还要从众多已有字体中选择恐怕有点慢,建议将、天正电气软件安装文件地字体目录中地目标字体地名字改下,使之每次提示时均能排在第一,这样下次你就不用选了,直接不停地敲空格键就是了.楼主就是将“” 改名为“”.^^个人收集整理勿做商业用途. 当同一个文档中地局部部位需要核对时,可采用:视图视口两个视口. (修剪)命令地灵活运用:可实现两根线地相交,倒角等. (格式刷)命令地应用. 进行复制操作时想要带基点操作旋转吗?天正命令(天正拷贝)搞定.(注意与(自由复制)命令地区别,该命令不可自选基点.). 当你从一个文档拷贝到另外一个文档时,你是否还要在每次拷贝前做辅助线找基点呢?教你一招:直接用(带基点复制)搞定.. 进行移动操作时想要旋转吗?天正命令(自由移动)搞定.(可自己设定快捷命令). 有时会根据图形地需要来变换世界坐标:选择对象;还原世界坐标地操作:回车. 当需要将某一图形与一特定角度对齐时地操作:. 当回路编号很多而且是递增或者递减时,可以用如下命令:天正菜单文字递增文字(). 撤销、恢复地步骤数目可根据自己地需要来设定命令如下:、个人收集整理勿做商业用途. 当开启极轴、对象捕捉、对象追踪(极轴追踪增量角可设置为°或者°),然后可以不用开启正交命令(),同样也就不用开启和关闭正交命令了. 如果你用绘图,对经常使用地图形,可以自己创建块,用()命令,而不是()命令.(用创建地”块”并不在硬盘上保存成单独地“块”文件,而只是保存在创建它地设计图文件里,因而只能在该设计图文件中使用,局限了它地用处;当你用命令创建就可以单独使用了,同时可以在创建块之前定义它地属性.绘图—块—定义属性). 如果你用天正绘图,对经常使用地图形,可以用(造设备)命令,<天正菜单平面布置造设备>,<天正菜单设置图库管理>进入图库编辑,注意有系统图块和用户图块之分.. 天正电气制作设备图块时,需要把制作好地用户设备图块拖到系统设备图块地位置,而且制作地块应由最小单元图形(直线、多短线、圆、弧形等)组成,最好不要由块、矩形等组合图形.. 【如果你想修改块咋办呀?】答:答案并不是让你就将块炸开,然后改完在合并重定义成块,况且你会发现有些块你是炸不开地...牛逼操作是这样地:块命令(在位编辑),按提示,修改好后用命令,确定保存,你原先地按改后也随之保存.(或者用如下操作:用块编辑器命令()按提示操作.). 中外部参照功能与插入块地区别?外部参照与插入块是两个完全不同地功能.插入"块"功能是已经定义了地“块”以新建图纸地一部分插入到当前文件中,它随着文件一起保存到当前文件中.而外部参照,顾名思义是在当前文件中浏览到到其他文件,就相当于在一张半透明地白纸上面工作时可以看到纸地下面还有有另外一幅图纸作为参考,他是与当前图纸没有任何关系地.接下来我们在详细说明一下:例如你要在一张白纸上写字,很容易写歪,最好有横竖地格子作为参照.方法一:每张纸上都打上格子;类似于平时绘图时使用地辅助线.方法二:先在一张上面打上格子,然后想办法复制到其他地纸上去.可以使用插入图块地方法(、),虽然每张纸上有格子.方法三,先在一张上面打上格子,然后想在哪张纸上写字,把打好格子地纸衬在下面,可以得到同样地效果.这就是外部参照地方法命令“”.并且方法三地文件所占空间最少.. 关于修剪()命令(或需要选择多个图形时)选择问题:输入命令后,在输入[栏选()窗交()] 即可实现:与支线相交地图元被选择,与矩形相交地图元被选择.. 如何重命名块地名字?用命令.. 天正电气导线连接后,需要在导线上标注文字,可以用()命令.但是不知道如何设置文字地高度?(在工具选项电气设定标注文字设置文字高度)(命令). 当有多根导线相交需要打断时,可以用(导线置上)()或者(导线置下)命令,可自动打断.. 套建筑图时,一定要以建筑图为基准,然后在建筑图上电气图.(小心忽略块地重复定义带来不必要地麻烦)如有相同名称地块,删除后必须用命令清理.. 如何将文字样式修改为自己设置地文字样式呢?比如要将字体全部改为样式,操作步骤如下:格式—文字样式—在左边样式中选择—中间部位字体选择,点取使用大字体,在大字体一栏选择—应用—重置(). 标注样式地应如何设置呢?曾出现过标注地文字显示很大,原因是标注样式中地设置不够合理,有时文字已经乘以出图比例(一般出图比例设置均为),文字大小为,当不能修改文字高度时,就将文字样式改为,然后就可以对文字高度进行修改了.记得设置完之后一定要用命令哦.个人收集整理勿做商业用途. 如何在天正中完整插入表格(包含框线哦)?(可不是这样操作地:编辑选择性粘贴),正确操作步骤如下:复制要粘贴地内容—表格—读入—大功告成!. 如何将暖通、水专业地符号快速转换成电气地符号?打开水专业图纸,新建一个电气图层,双击要被替换地符号,然后在块编辑器中将要替换地符号改为电气所需要地符号,然后拷贝到电气专业图纸中即可.. 【镜像过来地字体保持不旋转咋办?】值为时,可保持镜像过来地字体不旋转,值为时,进行旋转. (用命令). 【关掉这个层后,却还能看到这个层地某些物体地原因?】你所用地块(可能是别人地),它本身是在不同地图层上作出来地.〔这本身就挺害人地!〕因此当你在对某一图层作‘关闭’、‘冻结’等操作时图形上似乎显示出命令无效. 解决问题地办法是:要自己找到这个图块地原始文件,打开该图,并将其改为都在同一图层上,再将原始图块文件另改名存放.重新打开你地图形,插入你新改好地图块,放在某一空白处,然后就用这个新图块,全面替换原图块.这时候你才可以用‘清理全图’()命令.这样一来就可以一劳永逸地解决了.(即:做块地时候只能在一个层上做(最好是层),可以用不同地颜色,别用不同地层!)个人收集整理勿做商业用途. 从一个文档复制内容到另外一个文档时,小心“块地重复定义哦” 把一个图块从图复制到图时,发现图块发生了变化,如大小、形状等,这是为什么呢?答:这是因为图中已有图块地名称,而且这个图块就是你所看到地形状,^^!. 如何将画地线变为线?答:用命令,编辑多段线,其中有合并()选项.. 怎样对两个图进行对比检查?可以把其中一个图做成块,并把颜色改为一种鲜艳颜色,如黄色,然后把两个图重迭起来,若有不一致地地方就很容易看出来.个人收集整理勿做商业用途. 在使用天正过程中,我们经常需要将天正地某些图块统一替换为另外一种天正图块,我们可以选中要被替换地设备,右键单击选择设备替换,此时一定要注意地是:全部替换和局部替换.如果要将整个文档地该设备替换则可选择全部替换,如果只需要将部分替换,则根据自己需要选择范围然后局部替换.操作方法如下:批量替换:运行替换命令这时命令行显示为:请选取图中要被替换地设备(多选)<替换同名设备>:然后回车一次,命令行显示为:请选取图中要被替换地设备(单选)<退出>:然后选择你需要被替换地设备,回车!单个替换:运行替换命令这时命令行显示为:请选取图中要被替换地设备(多选)<替换同名设备>:然后选择要被替换地设备,回车是否需要重新连接导线<>:回车即可!. 浅谈文档格式和地区别. (图形交换文件),这是一种文本文件,它包含对应地文件地全部信息,不是码形式,可读性差,但用它形成图形速度快.不同类型地计算机(如及其兼容机与工作站具体不同地用总线)哪怕是用同一版本地文件,其文件也是不可交换地. 为了克服这一缺点提供了类型文件,其内部为码,这样不同类型地计算机可通过交换文件来达到交换图形地目地,由于文件可读性好,用户可方便地对它进行修改,编程,达到从外部图形进行编辑,修改地目地.个人收集整理勿做商业用途。

电气原理图及接线图画图技巧

电气原理图及接线图画图技巧

电气原理图及接线图画图技巧电气接线图是为电气设备和电器元件的安装配线和检查维修电气线路故障服务的,它是表示成套装置、设备或装置的内部、外部各种连接关系的一种简图。

也可用接线表(以表格形式表示连接关系)来表示这种连接关系。

接线图和接线表只是形式上的不同,可以单独使用,也可以组合使用,一般以接线图为主,接线表予以补充。

以下主要介绍接线图。

电气接线图是根据电气原理图和电气布置图进行绘制。

电气接线图的绘制应符合GB6988中《接线图和接线表》的规定。

在电气接线图中要表示出各电气设备的实际接线情况,标明各连线从何处引出,连向何处,即各线的走向,并标注出外部接线所需的数据。

电气接线图一般包括单元接线图和互连接线图。

电气接线图应按以下要求绘制:1)电气接线图中的电气元件按外形绘制(如正方形、矩形、圆形或它们的组合),并与布置图一致,偏差不要太大。

器件内部导电部分(如触点、线圈等)按其图形符号绘制。

2)在接线图中各电器元件的文字符号、元件连接顺序、接线号都必须与原理图一致。

接线号应符合GB4026-83《电器接线端子的识别和用字母数字符号标志接线端子的通则》3)与电气原理图不同,在接线图中同一电器元件的各个部分(触头、线圈等)必须画在一起。

4)除大截面导线间,各单元的进出线都应经过接线端子板,不得直接进出。

端子板上各接点按接线号顺序排列,并将动力线、交流控制线、直流控制线分类排列。

5)接线图中的连接导线与电缆一般应标出配线用的各种导线的型号,规格、截面积及颜色要求。

1.单元接线图单元接线图是表示电气单元内部各项目连接情况的图,通常不包括单元之间的外部连接,但可给出与之有关的互连接线图的图号。

单元接线图走线方式有板前走线及板后走线两种,一般采用板前走线,对于复杂单元一般是采用线槽走线。

单元接线图中的各电器元件之间接线关系有直接连线和间接标注两种表示方法。

对于简单电气控制单元,电器元件数量较少,接线关系不复杂,可直接画出电器元件之间的连线;对于复杂单元,电器元件数量多,接线较复杂的情况,只要在各电器元件上标出接线号,不必画出各元件间连线。

学习电路图的方法与技巧有哪些

学习电路图的方法与技巧有哪些

学习电路图的方法与技巧有哪些学习电路图的方法与技巧有哪些?画电路图首先克服怕难思想,然后要掌握方法。

想了解更多的信息吗,和店铺一起看看吧!下面是店铺分享给大家的学习电路图的方法与技巧的资料,希望大家喜欢!学习电路图的方法与技巧(一)看实物画电路图。

关键是在看图,图看不明白,就无法作好图,中考有个内部规定,混联作图是不要求的,那么你心里应该明白实物图实际上只有两种电路,一种串联,另一种是并联,串联电路非常容易识别,先找电源正极,用铅笔尖沿电流方向顺序前进直到电源负极为止。

(二)明确每个元件的位置,然后作图。

顺序是:先画电池组,按元件排列顺序规范作图,横平竖直,转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压,在检查电路无误的情况下,将电压表并在被测电路两端。

对并联电路,判断方法如下,从电源正极出发,沿电流方向找到分*点,并标出中文“分”字,(遇到电压表不理它,当断开没有处理)用两支铅笔从分点开始沿电流方向前进,直至两支笔尖汇合,这个点就是汇合点。

并标出中文“合”字。

首先要清楚有几条支路,每条支路中有几个元件,分别是什么。

特别要注意分点到电源正极之间为干路,分点到电源负极之间也是干路,看一看干路中分别有哪些元件,在都明确的基础上开始作电路图,具体步骤如下:先画电池组,分别画出两段干路,干路中有什么画什么。

在分点和合点之间分别画支路,有几条画几条(多数情况下只有两条支路),并准确将每条支路中的元件按顺序画规范,作图要求横平竖直,铅笔作图检查无误后,将电压表画到被测电路的两端。

(三)看电路图连元件作图方法:先看图识电路:混联不让考,只有串,并联两种,串联容易识别重点是并联。

若是并联电路,在电路较长上找出分点和合点并标出。

并明确每个元件所处位置。

(首先弄清楚干路中有无开并和电流表)连实物图,先连好电池组,找出电源正极,从正极出发,连干路元件,找到分点后,分支路连线,千万不能乱画,顺序作图。

直到合点,然后再画另一条支路[注意导线不得交*,导线必须画到接线柱上(开关,电流表,电压表等)接电流表,电压表的要注意正负接线柱]遇到滑动变阻器,必须一上,一下作图,检查电路无误后,最后将电压表接在被测电路两端。

电气集成ACADE画图及一般设计心得

电气集成ACADE画图及一般设计心得

电气集成ACADE画图及一般设计心得一软件操作方面:1.天杀的,CAD,总是会不显示文件导航对话框,就得用FILEDIA命令,设为1就可以了.2.CAD打印彩色,用彩色打印机打印出来黄色很不清楚.可以在打印对话框,选择一个打印样式表,编辑这个打印样式表,将黄色的特性指定为其它颜色.同理彩色的图纸,用黑白打印机时,彩色也会不同程度的不清楚,可以把各种颜色都指定为黑色,就可以了.彩色打黑色最简单的方法是,打印对话框中,打印样式表,选monochrome.ctb,会把所有彩色指定为黑色,就不用一项项的改了.在CAD中,图层中颜色为白会打印黑色,而如果选颜色255,也是白色,但打印时,打不出来,所以要用白色.3.字体方面,黑体,宋体一样大,黑体线条粗等线,宋体细点有变化.4.ACADE快速移动,可以输入数字,正数向右向上移动相应距离,负数向左向下移动.画图时,标号尽量在左边,线号在右边靠近导线末端.ACAD,双击文字打开文字编辑器,选择对正,设定文字相对文本框的位置,而不是用段落对齐方式设定.画相对于顶点特定长度的直线端点时,可以先在顶点处画一个特定半径的圆,这样就确定了直线端点正确的位置.如何在ACAD中输出多页PDF,打印,页面设置,新建设置.打印机为AUTOCAD PDF,特性,自定义图纸尺寸,添加一个长条形长图纸,当然这是不正规的方法,这样就一页,也不好打印.ACADE,原理图中的,替换/更新块,可以替换当前块为另一个块,非常方便,要更新块属性更改,还是用块中的管理属性比较方便.ACADE,用编辑线号命令时,图形突然变小,说明存在多处相同属性的导线,这是直接复制造成的,这样就要删掉重画导线.文字中有格式字符,输出pdf会错乱,删除格式就好了.文字内容上有特殊字符,可能是格式字符,双击文字,打开文字编辑器,选择文字,用清除命令,可以清除特殊字符.5.ACADE,对元件或导线使用精确快速移动,即快速移动时手动输入移动数值,可以保留原先的整齐美观的前提下,增加空间或缩小空间.ACADE中,通过修改acad.lin或acadiso.lin文本文件来添加或修改线型,具体用法看帮助.文件位置:C:\用户\Administrator\AppData\Roaming\Autodesk\Auto Electrical2018\R22.0\chs\Support.6.CAD中,有些人提供的图纸文件,是把图形放到了一个块参照里面,这样不能分解.但块的定义是存在的,将这块调出来,插入块,不就可以分解了吗.CADE,自建的符号,不易出右键菜单,可以先点选,再右键,就出菜单了.CADE,原理图选项卡中的删除元件,可以批量删除元件,并纠正因此产生的导线间隙,并不会删除其它元件要素.非常好用.7.CADE中,在目录浏览器中,可自己添加目录条目,然后就可以用在编辑元件的目录数据中.然后就可以出后面的报表.实践证明设好目录数据后,可以出BOM表和端子设计图.但要注意元件和辅元件的巧妙应用.当使用自己画的符号时,又用多个符号分散表示一个器件时,要注意主元件只能有一个,其它都用辅元件.如果都用主元件,则BOM表中元件数量就会多.像图标中插入的三极断路器,就是有一个是主元件,另两个是辅元件,以前还以为是一个样的东西.在创建符号时,选主项就是建立主元件,选子项就是建立辅元件.进入符号编译器后,主元件的元件标记名称为TAG1,辅元件的元件标记名称为TAG2.而且符号名称中主元件一般带数字1,辅元件一般带数字2.8.CADE中,用虚线链接元件,其实就是把标记,描述,交互参考属性设为不可见,不用虚线链接命令,自己设置属性不可见也行,但要保证元件能正确被读者识别.CADE,如果一个符号的连接点离另一个导线太近,即使没有连在一块,也会导致符号连接点上的导线和另一个导线变为同一导线,线号变成一样,这样就混乱了.解决方法就是使这个符号的连接点远离另一个导线.9.ACADE,因为移动或复制回路,dkvi 两条导线绑定为一个线号,只要修改一个线号,另一个跟着改变.这种情况可以用复制回路复制一个导线,把另一个导线删掉,这样就不会两个导线绑定到一块了.其实还是不行,还是一个线号.原来是我自建的符号使两条导线成为一个线号,更改符号就好了.10.ACADE中,标号不出现前面横线的方法,将图形加入到项目中.项目特性中元件选项卡选中禁止对标记的第一个字符使用短横线,就可以了.11.CAD中,从别的图纸更新已有块有两种方法,一是导出块文件,再导入块文件.另一种可删掉所有实例,清理块,再复制粘贴过来.12.使用清理命令,可以清除不在使用中的块,这样就是说,把信息放在不用的块里面是不可靠的.CADE中,在现有导线上,插入或者删除元件时,包括移动元件时,要先删掉元件一端的导线,用修剪导线命令,防止线号改变.插入元件时从导线的一端插入,不要从导线中间插入,从中间插入会导致线号改变.13.在CADE中,使用PLC模块和符号的方式有三种:1.生成PLC模块,用插入PLC(参数)命令.2.插入PLC完整单元模块,用插入PLC(完整单元)命令.3.使用单一的独立PLC布局符号,用图标菜单中的PLC I/0里的单一点.以后有机会可以用一用.14.ACADE版本将为2016,高版本的文件打不开.安装官方的DWGTrueView_2023,文件太大,而且还人授权.不如用acmecadconverter好,可以转换版本,而且很小.如何查看CAD文件版本号,打开文件,按F2,看文本记录,第一条就是.15.可以通过改块实现批量修改,比如,从另一张图复制过来众多相同安装梁的块,可以修改这个块,转变为安装梁钣金展开图.16.如果系统自带的线号大小不合适,比如以前一般是2,现在却成了2.5了,这样个元件标号不好区分.可以用符号编辑器打开WD_WNV和WD_WNH这两个符号,修改它的文字特性就可以了.17.经研究ACADE的面板和接线方面,只有面板图形,没有接线图章,只有表格报表,没有接线图章接线.看来它画原理图还是比较好的,画接线图就有点不太直观了.在CADE中,如何插入面板示意图:在面板选项卡里,原理图列表,插入,将条目添加到制造商表格,几何图形,输上尺寸,确定,放置图形,就可以了,只需设定一次以后同型号就自动出来图形了.当然这一切的前提是在元件上设上目录数据.18.文字样式,高度一般设为0.0,尽量不要用固定高度.因为设为固定高度的话,这个样式在应用到标注样式后,会导致不能手动更改标注文字高度.外面来的图纸经常出现文字显示不出来的问题,这是文字样式中使用了,本地没有的字体导致的.可以将字体改为本地已有字体,一般能解决.大字体一般选gbcbig.shx能正确显示,其它的不保险.19.CAD打开外来的文件,一开始出现缺少SHX文件对话框,一般选择为每个SHX文件指定替换文件.替换字体一般选大字体gbcbig.shx.比如CCFS样式,CCFSHZ字体替换为gbcbig.shx.打开文字样式查看,发现样式中还是CCFSHZ字体,上面有个叹号,但字能正常显示.这种修改是软件层面上的,不在DWG文件层面,即使不保存文件,下次打开也不会再提示缺少SHX文件,能正常显示.还有一种特殊情况是,缺少SHX文件时,指定替换文件时,不让你选字体,直接让你在文件对话框选文件,这种不明白怎么回事,一般取消.奇怪的是,这种情况样式里并没有引用这个缺少的字体.如果每次打开都显示缺少SHX文件对话框,是CAD没有正确保存数据导致的.CAD字体相关知识:gbcbig.shx是国标gb汉字Chinese大big字体gbenor.shx是国标gb英文english普通normal字体TrueType字体是电脑操作系统的字体通用的CAD字体,小字体为simplex.shx,大字体为hztxt.shx字体映射,可以在选项对话框里查看文件路径,打开那个文件可以修改字体映射.尽量不要更改Standard文字样式,因为好多地方都用到它,影响面太大,可以使用自建样式.20.CADE中,电机端子的符号,可用图标中,端子/连接器中的电源分配模块,不过是固定宽度,10,15,20.21.CADE中,如何设置端子的目录,在面板选项卡中,编辑器,端子排编辑,目录代号指定里面设置.二原理图设计方面:1.公司画图变频标号用VVVF1,总断路器用QF,方便打线号.还是用VF吧,比较简短防爆箱柜开孔图操作机构要标注断路器型号.多个柜子有铜排,一般是并柜,开孔图中注意隔板护板的配置.据说铜排竖排比横排载流量大一点.设计院的图纸上2[3(TMY-100*10)],是表示2层排,3相而3(TMY-80*8),是表示3相,不要认为是3层排仿威图柜散热孔,一般是那种方形的孔,用来按滤网的.2.把停止按钮放在分支回路的前面,就可以一下停掉这些分支回路.按钮或灯颜色选择方面,对于正反转的情况,有的会用绿色对应正转功能,黄色对应反转功能,红色对应停止或故障功能.3.真空泵是重载,选变频要用重载型的.罗茨风机属容积式风机,叶轮端面、风机前后端盖。

电气绘图技巧及经验分享精选文档

电气绘图技巧及经验分享精选文档
•2
一、如何看图,进行模仿
具体看图步骤:
① 看标题栏及图纸目录 了解工程名称、项目内容、设计日期及
图纸内容、数量等。
② 看设计说明 了解工程概况、设计依据、供电电源的来源、供
电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及
安装方式、工程主要技术数据、施工注意事项等。
③ 看设备材料表 了解工程中所使用的设备、材料的型号、规格
•14
三、8个必备理论知识
4.电梯专讲?
电梯分为:客梯、货梯、消防、无障碍等。 【配三-P733",是"工业与民用配电设计手册(第三版)】,或者是借助电梯厂家, 这样让你对电梯这种产品与设计有一定联系,以后也不会那么陌生了。 注:我个人觉得从事电气设计必须要掌握的技能:系统、理论熟练掌握,然后将 学到的知识在图纸上完整的表达,其次从事现场安装和调试中反馈的问题,因为 这个过程会出现很多意想不到的问题,这就需要用诊断了。不知道大家是怎样认 为的?
•11
三、8个必备理论知识
1.应急照明你真的懂吗?
什么叫应急照明?应急照明的分类?为什么要有应急照明?应急照明的主要参数? 如何设计?
答案可参考资料:建筑照明设计标准 GB50034-2013 ,照明设计手册-第二版,民规 -电气照明部分,技术措施-电气照明部分 。 2.0.19 应急照明 因正常照明的电源失效而启用的照明。应急照明包括疏散照明、安全照明、备用照 明。
•9
二、软件设置
10.快捷键合集:
A. fillet-F(修剪)命令的灵活运用:可实现两根线的相交, 倒角等。R=100 B. match-MA(格式刷)。 C.天正命令TZKB-C(天正拷贝)。 D.变换世界坐标:UCS-OB-选择对象;还原世界坐标的操作: UCS-W-回车 E.对齐命令align-AG:当需要将某一图形与一特定角度对齐时。 F.递增文字(DZWZ-DZ) G:修剪trim-TR 输入trim命令后,在输入[栏选(F)/窗交(C)] 即可 实现:与支线相交的图元被选择,与矩形相交的图元被选择 H:导线置上/导线置下: DXZS/ DXZX 当有多根导线相交需要打 断时,可自动打断,置上单线选择,置下多线选择

利用CAD进行电气线路设计的实用技巧

利用CAD进行电气线路设计的实用技巧

利用CAD进行电气线路设计的实用技巧在现代电气工程中,使用计算机辅助绘图(CAD)软件进行电气线路设计已经成为一种主流的方式。

CAD软件提供了许多功能和工具,可以使电气工程师更高效地完成设计工作。

本文将介绍一些利用CAD进行电气线路设计的实用技巧,帮助读者更好地应用这些工具。

1. 使用图层在CAD软件中,图层是非常重要的概念。

通过将不同元素放置在不同的图层上,可以更好地组织和管理设计文件。

对于电气线路设计,可以创建不同的图层来表示不同的元素,例如电源、开关、插座等。

这样可以轻松地对每个元素进行修改和调整,而不会影响到其他元素。

2. 使用标准符号和图块电气线路设计中有许多常用的符号,例如开关、插座、灯等。

CAD软件通常提供了这些符号的预定义图块,可以直接拖拽到设计文件中,省去了手动绘制的工作。

通过使用符号和图块,不仅可以提高设计效率,还可以确保设计的一致性和准确性。

3. 使用尺寸和标注为了确保设计的可读性和准确性,使用尺寸和标注功能非常重要。

尺寸可以显示元素的大小和位置,标注可以提供关键信息,例如电流、电压等。

CAD软件通常提供了自动尺寸和标注的功能,可以根据设计文件的要求轻松添加这些信息。

4. 使用层次结构电气线路设计通常涉及复杂的关系和连接。

为了更好地表示这些关系,使用层次结构是一个很好的方法。

通过将元素分组和归类,可以更清晰地展示电气线路的布局和连接方式。

CAD软件通常提供了组和块的功能,可以帮助设计师创建和管理层次结构。

5. 使用参数和变量电气线路设计中经常需要考虑到不同的情况和条件。

为了更灵活地应对这些变化,使用参数和变量是非常有用的。

CAD软件通常提供了参数和变量的功能,可以根据设定的规则和条件自动调整设计文件中的元素和布局。

这样可以节省设计时间,同时保证了设计的一致性和准确性。

6. 使用仿真和分析工具CAD软件通常提供了仿真和分析工具,可以帮助设计师评估电气线路的性能和可靠性。

通过模拟和分析,可以预测电路中可能出现的问题,例如过载、短路等。

【最新推荐】电气cad画图总结-范文模板 (5页)

【最新推荐】电气cad画图总结-范文模板 (5页)

本文部分内容来自网络整理,本司不为其真实性负责,如有异议或侵权请及时联系,本司将立即删除!== 本文为word格式,下载后可方便编辑和修改! ==电气cad画图总结篇一:电气控制CAD学习心得与体会电气控制CAD学习心得与体会学院:班级:学号:姓名:AutoCAD学习心得与体会一、AutoCAD定义及发展AutoCAD指的是计算机辅助设计与制造,是一项利用计算机软、硬件协助人完成产品的设计与制造的技术。

CAD具有强大的绘图、编辑等功能,它在机械、电子、建筑、航空航天、轻工纺织等各个专业,受到了广大工程人员的喜爱。

在供电公司,技术人员绘图时用的最多的也是CAD。

随着计算机技术的发展,计算机辅助设计技术(CAD)己经广泛应用于诸多专业的设计和研究以及国民经济的各个方面。

计算机辅助设计(Computer Aided Design)指利用计算机及其图形设备帮助设计人员进行设计工作。

在设计中通常要用计算机对不同方案进行大量的计算、分析和比较,以决定最优方案;各种设计信息,不论是数字的、文字的或图形的,都能存放在计算机的内存或外存里,并能快速地检索;设计人员通常用草图开始设计,将草图变为工作图的繁重工作可以交给计算机完成;由计算机自动产生的设计结果,可以快速作出图形,使设计人员及时对设计作出判断和修改;利用计算机可以进行与图形的编辑、放大、缩小、平移、复制和旋转等有关的图形数据加工工作。

AutoCAD是美国Autodesk公司1982年推出的一种通用的微机辅助绘图和设计软件包,近20年来,版本不断更新,功能日益增强,日趋完善,从简易二维绘图发展成目前集三维设计、真实显示及通用数据库于一体的软件,最早使用CAD的航空制造业、汽车制造业、气象部门、地图测绘部门都己经成熟地采用计算机绘图技术。

如今AutoCAD已广泛应用于电气工程、建筑工程、服装工程等与生活息息相关的工程当中,实际上己成为一种通用的微机CAD系统,是工程设计技术人员之间交流思想的共同语言。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
H:导线置上/导线置下: DXZS/ DXZX 当有多根导线相交需要打 断时,可自动打断,置上单线选择,置下多线选择
二、软件设置
10.快捷键合集:
I. OFFSET-O(偏移)B. match-MA(格式刷)。 J.BOUNDARY-BO 用封闭区域创建面域或多线段。 K.图形切割。 L.图案加洞。 M.WIPEOUT 创建区域覆盖对象 G:CTRL+SHIFT+A 编辑组开关 组就是一个选择集,主要为了方便选择,组中的对象仍是完
二、软件设置
10.快捷键合集:
A. fillet-F(修剪)命令的灵活运用:可实现两根线的相交, 倒角等。R=100 B. match-MA(格式刷)。 C.天正命令TZKB-C(天正拷贝)。 D.变换世界坐标:UCS-OB-选择对象;还原世界坐标的操作: UCS-W-回车 E.对齐命令align-AG:当需要将某一图形与一特定角度对齐时。 F.递增文字(DZWZ-DZ) G:修剪trim-TR 输入trim命令后,在输入[栏选(F)/窗交(C)] 即可 实现:与支线相交的图元被选择,与矩形相交的图元被选择
二、软件设置
3.图层的管理命令:
当你看到建筑发给你的图时,有没有种眼花缭乱的感觉?这 时我们把与我们无关的图层内容删除或者隐藏。@@一般不 直接在建筑发过来的图上面进行电气设计,而是另存为一个 文件,以免需要核对原版。
11, *CloseSelLayer(关闭选择层) 22, *OpenLayer(根据设定打开层) 33, *OpenAllLayer(打开全部层) 44, *LockSelLayer(锁定选择层,此时锁定层颜色变淡) 55, *UnLockSelLayer(解锁选择层) 66, *OpenSelLayer(打开选择层) 77, *sfxc(锁定未被选择层,此时锁定层颜色不变) 00, *TCGL(天正图层控制工具条)
②勤看、勤问、勤跑——勤看书、规范、图纸;勤问别人, 不耻下问;勤跑现场,注意下场施工细节问题。。
一、如何看图,进行模仿
具体看图步骤: ① 看标题栏及图纸目录 了解工程名称、项目内容、设计日期及 图纸内容、数量等。 ② 看设计说明 了解工程概况、设计依据、供电电源的来源、供 电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及 安装方式、工程主要技术数据、施工注意事项等。 ③ 看设备材料表 了解工程中所使用的设备、材料的型号、规格 和数量。 注:了解这些对工程有初步了解,避免画图时过多的纠结。 ④ 看系统图 了解系统基本组成,主要电气设备、元件之间的连 接关系以及它们的规格、型号、参数等,掌握该系统的组成概况。 ⑤ 看平面布置图 如照明消防平面图、防雷接地平面图等。了解 电气设备的规格、型号、数量及线路的起始点、敷设部位、敷设 方式和导线根数等。 ⑥ 看控制原理图 了解系统中电气设备的电气自动控制原理,以 指导设备安装调试工作。 ⑦ 看安装接线图 了解电气设备的布置与接线。 ⑧ 看安装大样图 了解电气设备的具体安装方法、安装部件的具 体尺寸等。
现代建筑的层数越来越高,占地面积越来越大,内部设施越来越完善,功能越来越齐全,
所用设备和材料越来越新。一座建筑里面包括水平交通、垂直交通的内部流量也越来越大。 这些建筑(包括地下部分)应不间断供电,而事实上各种灾害也是有可能发生的。如:火灾、 爆炸和地震等灾害。发生这些灾害时,正常电源往往发生故障或必须断开电源,这时正常照 明全部熄灭。为了保障人员及财产的安全,并对进行着的生产、工作及时操作和处理,有效 地制止灾害或事故的蔓延,这时应随即投入应急照明。
注:以前一直以为消防就是一个简单的平面加一个模块化的系统图。提出这个问 题是上次甲方 成本部的人询问消防的每一根线的走向,以便他们计算成本。
四、个人心得总结
1.如何回答问题?
画图的过程中要不断的画和不断的思考。多问为什么?还有没有其他表达方式? 图纸发出去人家会问什么样的问题? 注:个人理解图纸发出去以后我们的工作只做完了一半。剩下的一半便是回答甲 方施工方的问题,回答校对审核的问题,回答外审的问题。 回答这样的问题前就必须具备以下两种技能: A.站在他人的角度思考问题 B.对画图中用到的规范有一定的理解
7. 查找、选择、替换等操作
A.CAD中的find(查找和替换)(针对--文字); B.天正电气中的GLXZ(过滤选择)(针对—图元); C.天正电气中的T83_TrepFind(右键查找和替换)(针对--文 字);
D:CAD中的QSELECT(快速选择)(针对--文字、图元均可)。 另外介绍下查找过程中经常会用到的通配符(?和*)的使用 (需要是英文状态下哦)
二、软件设置
1.快捷键设置原则:
1) 尽量不要修改软件默认的,而最好只是自己添加,这样 方便与其他人沟通。 2) 满足左手键盘,右手鼠标习惯。即将快捷操作尽量改为 你左手能方便敲击的地方。 3 ) 先将频率使用最高的用单个字母,其次用两个相同字母, 再者用两个不同字母,最后使用三个相同字母。 4 ) 自己修改的命令操作不要太多,有些不常用的修改了时 间久了自己也不一定记得。
二、软件设置
4.用软件需要养成的习惯:
A.经常手动保存 Q或ctrl+s(有太多的意外致使软件死掉);
B.不同窗口切换 Tab+Alt
C.显示桌面
win+D
5. 查找、选择、替换等操作
A.CAD中的find(查找和替换)(针对--文字);
B.天正电气中的GLXZepFind(查找和替换)(针对--文字);
二、软件设置
2.比例列表重置命名(-scalelistedit):
当你打开一张建筑图时,会不会觉得电脑很慢?这其中原因 有很多,其中有很大一部分原因是建筑图中含有太多的比例 会使你的电脑反映慢了很多,解决办法如下:在cad安装目录 support文件下打开acad2014.lsp,并在文件最末端输入如下代 码:(command"-scalelistedit""reset""y""e") 或者 命令行中输入:- scalelistedit——r——y——e
注:这个图比较典型,很多考试都会遇到,其实是高中物理上面的一 道课后题。可以通过这个图发散思维扩展到其他的线路中。
三、8个必备理论知识
7.负荷分类?:
要知道,并不是所有的负荷都是接在一个系统上的,他也有主次轻重之分的。负 荷分级的原则及各级负荷的供电要求你知多少? 注意双电源供电与双回路供电的区别。 详情见民规3.2 注:内容不赘述,但是很重要,是电气设计中最基础或者是框架性的东西,前期 可能涉及不到,但是每一个项目的负荷分类必须了解,要不然画了几年片面图感 觉自己还没有入门很空虚,或者感觉自己对自己做的项目很陌生。而且以后需要 画系统图的时候可以很快入门。
D:CAD中的QSELECT(快速选择)(针对--文字、图元均可)。
另外介绍下查找过程中经常会用到的通配符(?和*)的使用
(需要是英文状态下哦)
*(星号):可匹配任意字符串;
?(问号):可匹配任意单个字符。
二、软件设置
6.字体替换:
用一种字体来“HZTXT.SHX”替代所有未知 天正安装目录下 C:\Tangent\TElec9\sys ,将“HZTXT.SHX” 改名 为“@@HZTXT.SHX” 每次提示时均能排在第一,这样下次你就 不用选了,直接不停的敲空格键就是了。
三、8个必备理论知识
2.插座你真的理解吗?你知道弱电插座与强电 插座的关系吗?
在日常生活中也许很普遍了,但是当你对某个房间需要进行插座设计时,你需要 思考些什么:房间的功能?插座的用途?插座个数?类型?安装位置是否合理? 高度? 答案:首先你要清楚哪些地方需要插座?哪些设备需要用电?可以参考下民规P132。住宅建筑电气设计规范-P15。重庆市住宅电气设计标准-P18。 在这个问题我最想说的是:弱电插座(电视、网络)和强电插座最好是在一面墙 上,当然他们之间会有一定间距的。这个可以看下综合布线的施工图集。 注:特别是在画精装的时候需要核对精装的图纸,精装的图纸最后出了问题同样需 要我们出变更。
电气绘图技巧总结及经验分享
一、如何看图模仿 二、软件设置,提高效率 三、8个必备理论知识 四、个人心得总结
一、如何看图,进行模仿
1.看图前的几项准备工作: ① 分解——电气施工图所涉及的内容往往根据建筑物不 同的功能而有所不同,主要有建筑供配电、动力与照明、 防雷与接地、消防与弱电等方面,用以表达不同的电气设 计内容。
有时间可以下载天正建筑试着自己画建筑图,把看不懂的地方描一遍,下次遇到 同样的问题秒懂。
三、8个必备理论知识
4.电梯专讲?
电梯分为:客梯、货梯、消防、无障碍等。 【配三-P733",是"工业与民用配电设计手册(第三版)】,或者是借助电梯厂家, 这样让你对电梯这种产品与设计有一定联系,以后也不会那么陌生了。
三、8个必备理论知识
3.楼梯你会看吗?
记得我第一次看到建筑图时,我有好多看不懂,心很燥。后来静下心来,决定
一个部位一个部位的解决。其中楼梯我也是找了很多资料最后才看懂的。不过现 在觉得有点傻,最好的方法是把你的疑问与建筑图的设计人沟通下,这样为你以 后各专业方面的沟通也可以打下基础。
注:建筑图纸看不懂的不止楼梯间还有很多地方,都需要不断的讯问和了解,
注:我个人觉得从事电气设计必须要掌握的技能:系统、理论熟练掌握,然后将 学到的知识在图纸上完整的表达,其次从事现场安装和调试中反馈的问题,因为 这个过程会出现很多意想不到的问题,这就需要用诊断了。不知道大家是怎样认 为的?
三、8个必备理论知识
5.敷设部位和敷设方式你明白否?:
配电线路的标注用以表示线路的敷设方式及敷设部位,采用英文字母表示。 配电线路的标注格式为: a—b(c×b)e—f 例如:BV-(3×50+1×25)-SC50—FC 表示线路是铜芯塑料绝缘导线,三根
相关文档
最新文档
