剪力墙设计的几个问题(二)

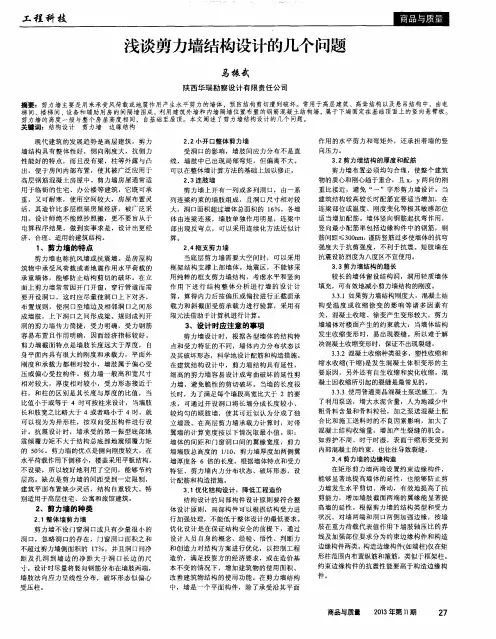

浅谈剪力墙结构设计的几个问题
剪 力 墙 上 开 有 一 列 或 多 列 洞 口 ， 由 一 系
作用 的水平剪 力和弯矩外 ，还承担着 墙的竖 向压 力 ３ ． ２剪力墙结构 的厚度和配筋 剪 力墙布置必 须均匀合 理 ，使整个 建筑 物 的质心和 刚心趋于重合 ，且 ｘ ，Ｙ两 向的刚
活 ，其造 价 比多层框架房 屋经 济，被广 泛采 用 。设计 师绝 不能照抄 照搬 ，更不要盲 从于 电算程序 结果 ，做到 实事求 是，设计 出更经 济 、合理、适用 的建筑 结构 。
当底层 剪力墙 需要大 空间时 ，可 以采用
框 架结构 支撑上 部墙体 。地 震区 ，不能够采 用 纯粹 的框 支剪力墙 结构 ，考虑水平和 竖 向 作 用 下 进 行结 构 整 体分 析 进行 墙 的 设计 计 算 ，算得 内力后 按偏压或偏 拉进行 正截 面承 载 力和斜 截面受 剪承载 力进 行验算 ，采用有 限元法借 助于计算机进行计算 。
竖向最小配筋 率包括边缘 构件 中的钢 筋，钢 筋 间距 ≤３ ０ ０ ｒ Ｌ ｍ。 谨防竖筋过多使墙体的抗弯 强度 大于抗剪 强度 ，不利 于抗震 。短肢 墙在 抗震设 防烈度 为八度 区不宜使用 。 ３ ． ３剪力墙结构 的超长 较 长的墙体 留设结构洞 ，洞用轻质 墙体 填充 ，可有效地减小剪力墙结构 的刚度 。
剪力墙刚心与质心的几个问题
大家都知道, 当质心和刚心重合较好时, 那么结构的扭转效应会减小。
但我做一个计算时, 发现其质心和刚心接近时, 其第一周期为扭转周期, 为了和规范相符, 我对其加了剪力墙, 这样第一周期为平动周期, 但其刚心明显偏移多了。
请高手解释一下可好。
需要要说明的是, 本结构为Z字形结构, 不规则。
谢谢！1.结构的地震扭转效应与两个因素有关: 偏心率e/r(质心与刚心的距离比回转半径)和周期比Tt/T1（第一扭转周期比第一平动周期）, e/r越大, Tt/T1越大, 则结构的地震扭转效应越大。
2.楼上通过增加剪力墙的方法将第一扭转周期变为了平动, 同时又发现偏心率增大了, 这就说明, 你增加的剪力墙是不均衡布置的, 比如, 只在楼面的一侧增加了剪力墙。
这种做法不可取: 首先, 由1.可知, 偏心率的增大会直接导致扭转效应增大；其次, 以这种方式构造的“平动振型”必定不是比较纯粹的平动振型, 通常只是其平动成分比扭转成分稍大一点点, 比如平动系数0.55,扭转系数0.45等。
这样的平动振型, 并不能作为验算周期比时的T1采用。
3.控制结构地震扭转效应的正确方法:3.1) 在楼面上尽量均衡地布置抗侧力构件（柱、墙）, 使得结构有比较纯粹的平动振型和扭转振型（所谓“比较纯粹的平动“, 指的是平动系数超过90%, 最低也不能低于80%；对“比较纯粹的扭转？？？？“亦然), 通常看前几个整体振型即可。
控制住了振型的纯粹性, 也就控制住了结构偏心率。
振型越纯粹, 结构偏心率越小。
3.2) 在3.1)完成（或满足）之后, 才可验算结构的周期比Tt/T1, 倘若大于0.9或0.85,不满足规范要求, 这时需要在3.1)的基础上, 进一步调整结构的抗侧力体系。
大的原则是这样: a) 如果结构的层间位移角刚刚满足规范, 也即是说富余量不大, 可以均衡地加强结构外圈刚度；b)如果结构的层间位移角远小于规范限值, 也即是说富余量很大, 也可以均衡地削弱结构内筒刚度；当然, 加强外圈通常会受到建筑功能的制约, 留给结构人员的余地不大, 这时, 应结合结构的具体情况调整。
结构设计相关知识：框支剪力墙结构设计中应注意的问题
结构设计相关知识：框支剪力墙结构设计中应注意的问题（1）框支墙与落地墙的比例。
在地震区，一般要限制框支墙的总榀数不超过全部横墙榀数的50％，也就是说，框支墙占墙体的比例宜控制在1／2以内。
（2）增加落地剪力墙的厚度（但不宜超过原墙厚的2倍），提高落地前力墙与框架柱的强度等级，减少洞口尺寸，控制落地剪力墙的间距不宜大于建筑物宽度的2.5倍；把落地剪力墙组合布置成筒状或工字形等来增加结构底部的总抗侧刚度。
（3）避免在框支楼盖顶处发生刚度急剧突变，为了保证刚度的变化能顺利地传递和转变。
必须对框支楼盖层的设计作特殊的要求，如板厚不宜小于180mm，采用现浇钢筋混凝土且强度等级不宜低于C30，并应采用双向上下配筋、配筋率不宜低于0.25％；楼板的外侧边可利用纵向框架梁或底层外纵墙加强。
楼板开洞位置距外侧边应尽量远一些，在框支墙部位楼板则不宜开洞。
（4）根据建筑使用功能，也可将底层框架扩展为2—3层。
刚度随层高逐渐变化，使刚度逐渐减弱而避免突变。
（5）在框架的上面一层设置设备层，作为刚度的过渡层（即转换层），使结构转换层上下刚度较为接近。
（6）框支梁、柱截面的确定。
框架梁柱是底部大空间部分的重要支承，它主要承受垂直荷载及地震倾覆力矩、其断面尺寸要通过内力分析，从结构强度、稳定和变形等方面确定。
框架梁高度一般可取（1／6—1／8）梁跨，框架柱截面应符合轴压比N/fcbh，N为地震力及竖向荷载作用组合的计算轴力，fc为柱混凝土轴心受压设计强度其他在结构上还有若干措施，如在剪力墙肢端增设暗柱，以及规定一些小配筋率及搭接长度等，其结构加强措施视具体情况酌情处理和采用。
框支剪力墙在竖向布置时为防止刚度突变应采取各种措施，使其大空间底层的层刚度变化率r接近于1，不宜大于2；不宜在地震区单独使用框支剪力墙结构，即需要时可采取框支剪力墙与落地剪力墙协同工作结构体系。
剪力墙设计的几个问题
３ 设计 时应 注意 的事项 屋 布 置灵 活 ， 其造 价 比多层 框 架房屋 经济 ， 广泛采用 。 被 设 剪 力墙 设计 时 ， 据 各型墙 体 的结构 特 点和 受力 特征 根 计 师绝 不 能 照抄 照搬 ， 更不 要盲 从 于 电算 程序 结 果 ， 到 做 的不 同， 墙体 内力 分布 状 态 以及 其破 坏 形 态 ， 学 地 设计 科 实事 求是 ， 设计 出更经济 、 合理 、 适用 的建筑 结构 。 配筋和 构造 措 施。在 建筑 结构 设计 中 ， 力墙 结构 具有 延 剪 １剪 力墙 的特点 性 ，细高 的剪 力墙 容易 设计 成弯 曲破 坏 的延性 剪力 墙 ， 避 剪力墙 也称抗 风墙 或结 构墙。是房屋 构筑 物 中承 受风
对 洞 口至墙 边 及相邻 洞 口之 间形 成墙肢 ， 下洞 口之间形 成 在高 层剪 力墙 承载 力计 算 时 ， 带翼墙 的计 算宽度 按 以下 上
墙体 的间距和 门 窗洞 口间 的翼 缘宽 度 ， 梁 。 则成列 开洞 的剪力墙 传力 简捷 ， 规 受力 明确 ， 受力钢 筋 情况 取最 小值。即 ： 剪力墙 墙 肢总 高度 的 １ ， 力墙厚 度加 两 侧翼墙 厚度 各 门０ 剪 容 易布 置且作 用 明确 ， 因而经 济指标较 好。剪力 墙 截面特 剪 点 是墙 肢长 度远 大于 厚度 ， 自身平面 内具 有很 大 的刚度 和 ６倍 的长 度 。根 据墙 体 特 点和 受力 特征 、 力墙 内力 分布 状态 、 坏形 态 ， 破 设计 配筋和 构造 措施 。 承载力 ， 平面 外刚 度和 承 载 力都相 对较 小 ， 肢 属于 偏 心 墙 ３１优 化 结构设计 ， ． 降低 工 程造价 受压 或偏 心受 拉构件 。 剪力墙 一般 高和 宽尺 寸相 对较 大 ， 结构 设计 的局 部构 件 设计原 则 要符 合整 体 设计原 则 ， 摩 度 相 对较 小 ， 受力 形态 接 近于 柱 ， 柱 的 区别 是其 长 度 和
框架、剪力墙结构在设计中的常见问题汇总
剪力墙结构设计中遇到的纠结问题8条归纳（解答版）01问题一关于短肢剪力墙抗震等级需要提高一级采用的疑问。
问题描述：《高层建筑混凝土结构技术规程》（JGJ 3-2002 ）7.1.2中第3条提到“抗震设计时，短肢剪力墙的抗震等级应比本规程表4.8.0规定的剪力墙的抗震等级提高一级采用”，但是我翻遍了《高层建筑混凝土结构技术规程》（JGJ 3-2010）中没有提到关于短肢剪力墙需要提高抗震等级的条文？是不是新规范取消了这条规定？同事也说送审的短肢剪力墙计算数据中没有提高抗震等级，送审回复也没要求改。
解答：条文说明7.2.2“短肢剪力墙的抗震等级不再提高，但在第2款中降低了轴压比限值”这个跟老版的高规不同。
02问题二设计上剪力墙连梁是否与有梁板的梁表示在一起？解答：连梁的定义连梁：是指在剪力墙结构和框剪结构中，连接墙肢与墙肢、墙肢与框架柱的梁。
连梁具有一般跨度较小（通常跨高比小于5）、截面大，且与连梁相连的墙体刚度又很大等特点。
一般在风荷载和地震荷载的作用下，连梁的内力往往很大。
连梁、次梁、框架梁的区分：通常情况框架梁是框架结构中柱与柱之间的梁；次梁就是指两端搭在框架梁上的梁；连梁是剪力墙结构中墙与墙之间的梁，框架梁是以弯曲变形为主的构件；连梁是以剪切变形为主的构件。
框架梁是由柱子支撑梁来承重的构件，上部荷载直接由梁承重，再由梁将荷载传达到柱子上；连梁是将荷载由连梁传递至墙体。
从外形上来说，一般框架梁的跨高比大于5；而连梁的跨高比小于5。
03问题三剪力墙钢筋是否要求抗震，能否结合相关规范说一下？解答：剪力墙结构是有抗震等级区别的，但是，建筑抗震设计规范从GB50011-2001到更新了的GB50011-2010上，从来没有条文规定剪力墙的钢筋必须满足代E字的钢筋指标（关于“屈屈比”、“屈强比”、“最大拉力下伸长率”）。
楼主若查GB50011-2010不方便，先传个混凝土结构工程施工质量验收规范5.2.2条（强条）的图片，仔细琢磨。
剪力墙设计的几个问题
民营科 技
２ １ 年第 １ 期 ０பைடு நூலகம் ０
剪 力墙设 计 的几个 问题
邵 军
（ 疆凯盛建材设计研究 院， 疆 鸟鲁木 齐 ８００ ） 新 新 ３ ００
摘 要： 简要 介 绍 剪 力 墙 设 计 中的 基 本 概 念 、 力墙 的 边 缘 构 造 ， 讨 剪 力墙 结 构 的厚 度 和 配 筋 问题 和 剪 力墙 结 构 的超 长 问题 。 剪 探 关 键 词 ： 构 设 计 ； 力墙 ； 缘 结 构 结 剪 边
长墙 肢 的轴 乐 比 ： 震 墙 结 构 中 ， 抗 当层 数 在 １ 以 内 时其 墙 肢轴 压 比一般 ５层 １剪力墙高和宽尺寸较大但厚度较小 ， ） 几何特征像板 ， 受力形态接近 都小 于 ０２所 以一 般 除 ９ 地 震 区外 ， 可 以 不 设 约 束 边 缘 构 件 （ 层底 ．， 度 都 高 于 柱 ， 与柱 的 区别 主 要 是其 长 度 与 厚 度 的 比值 ， 比值 小 于或 等 于 ３时 部 加 强 区除 外 ）只需 设 计 构 造 边 缘 构 件 ， 少 设 计 都 忽 视 了这 点 ， 成 浪 而 当 ， 不 造 可 按 柱 设计 ， 当墙 肢 长 与 肢 宽之 比 ３ ５时 可 视 为 为 异 形 柱 ， 双 向受 压 构 费 。 － 按 件设 计 。 ３ 剪力 墙 结构 的 厚度 和 配 筋 问题 １根据 抗 震 规范 ６１ 条 规 定 ， ） ．２ ． ８度地 震 区剪力 墙 结 构 的抗 震 等 级 至少 ２剪力墙结构中 ， ） 墙是一平面构件 ， 它承受沿其平面作用的水平剪力 和 弯矩 外 ， 承 担竖 向压 力 ； 轴 力 ， 还 在 弯矩 ， 力 的 复合 状 态 下 工 作 ， 受 水 应为二级 ； ６ ． 剪 其 按 ．１条要求剪力墙底部加强部位墙厚一 、 ４ 二级抗震等级 时不 平力作用下似一底部嵌固于基础上的悬臂深梁 。 在地震作用或风载下剪力 宜 小 于 ２ ０ ０ ｍｍ， 不 小 于 层 高 的 １ ６其 他 部 位 不 小 于 １０ 且 ／ ， １ ６ ｍｍ， 当墙 端 头 ／ 。以上 规定 目的 是 为防 止 因墙 体平 面 １ 墙 除需 满足 刚 度 强度 要 求外 ，还 必须 满 足 非 弹 性变 形 反 复 循 环 下 的延 性 、 无 翼墙 或 暗 柱 时不 应 小 于层 高 的 １ ２ 能量 耗 散和 控 制结 构 裂 而不 倒 的 要求 ： 肢 必 须 能 防止 墙 体 发生 脆 性 剪 切 外 刚 度过 小 ， 定 性 差 ， 墙 稳 容易 在 偏 心荷 载 作 用 下压 屈 失 稳 ， 这 些 规定 对 于 但 八度地震 区的多层及低高层剪力墙结构显得不够合理。例如 ５ １ 层 的剪 ～５ 破坏 ， 因此注意尽量将剪力墙设计成延性弯 曲型。 ３ 实际工程中剪力墙分为整体墙和联肢墙 ： ） 整体墙如一般房屋端的Ｌ 力 墙结 构 ， 般墙 肢 在 重 力 荷 载代 表 值作 用 下 轴 压 比都 小 于 ０２ 电算 结 果 Ｌ Ｉ 一 ．， 墙 、 开洞 墙 。整 体 墙受 力 如 同 竖 向悬 臂 ， 剪 力墙 墙 肢 较 长 时 ， 力 作 用 墙体往往只需要构造 配筋 ，但只 因底部功 能要求 ３ ｍ层 高 ，墙 厚就得 小 当 在 ． ９ 下反 向应力呈线性分布， 破坏形态似偏心受压 柱， 配筋应尽量将竖向钢筋 ２ ０ ｍ若业 主要求室内视野开阔 ， ４ｒ ， ａ 不设外纵墙 ， 横墙朝外端头不允许带翼 布置在墙肢两端 ； 为防止剪切破坏 ， 提高延性应将底部截面的组合设计 内 墙或端柱时， 当层高 ３ ５ ４ ｍ时， ＞￣． ２ 则墙厚需要 ３０ ３ ０ ￣ ２ ～ ５ ｍｎ显然不合理。所 力适 当 提高 或 加大 配 筋率 ；为 避 免斜 压 破 坏 墙肢 不 能 过 小也 不 宜 过 长 ， 以 以像这样的特殊情况的低多层建筑不应要求死扣规范 ， 而通过采用概念设 防止 截 面应 力 相差 过 大 。 计分析 ， 控制墙肢轴压比， 进行墙体截面条件 、 强度和稳定性验算并在构造 联肢墙是 由连梁连接起来的剪力墙 ， 因一般连梁的冈度 比墙肢刚度 上适 当加强暗柱或配筋 ， 但 ０ 保证其整体性连接等措施， 是可以使墙厚减小的。 小得多 ， 墙肢单独作用显著 ， 连梁中部 出现反弯点要注意墙肢轴压 比限值 。 ２墙体的配筋率 ， ） 目前在“ 砼规” １ ．１ １．１ 条文强制规定在一 、 三级抗 ７ 二、 壁式框架下许 多墙肢将 出现反弯点 ， 墙肢类似框架 的受力特点 ， 因此 震等级的剪力墙 中， 向和水平分布筋的最小配筋率均不应小于 Ｏ２ ％； 竖 ．５ 部 计算和构造应按近似框架结构 ： 当剪力墙开洞过大时形成宽梁 、 宽柱组成 分框支剪力墙底部加强部位的配筋率不应小于 Ｏ３ － ％；这配筋率 比其在 ２ Ｏ 的短墙肢 ， 构件形成两端带有 刚域的变截面杆件 ， 在内力作用下考虑。 世纪 ８ Ｏ年代前 的配筋率 ）．％～ ． ０７ ０１ ％要 大多了 ，和 国外的配筋率 ０１ ． ％～ 综上所述 ， 设计剪力墙时 ， 应根据各型墙体的特点 ， 不同的受力特征 ， Ｏ ５ ． ％的高者基本接轨 ， ２ 这在高层或者较长的剪力墙结构 中应该是合理的 ， 墙体内力分布状态并结合其破坏形态 ， 合理地考虑设计配筋和构造措施 。 但对于低矮 、 短小的剪力墙值得探讨。 以上所述的剪力墙设计 中的概念问题可能绝大部分设计人员都懂 ， 但 墙 的水平分布筋是为横 向抗剪 以防止墙体在斜 裂缝 出现后发生脆性 实际应用到 程设计 中，施工 图纸表达出来 的东两有时则存在很大差另 ， 剪 切破坏 ， ０ 同时起到抵抗 温度应力防止砼出现裂缝 ， 设计 中当建筑 物较高 追究原因， 许多是与具体的构造处理有关 ， 因此造成墙的截 面和配筋差别 较 长或框剪结构时配筋宜适 当增加 ， 特别在 连梁部位或温度 、 刚度变化等 大不合理。 敏感部位宜适当增加。但对于矮 、 短的房屋， 其水平筋的配筋率是否适当减 ２ 剪力墙的边缘构造 小值得探讨。 １ ）结构试验表明矩形截面剪力墙 的延性 比工字形或槽形截 面剪力墙 墙的竖向钢筋主要起抗弯作用， 前在一些多层低高层剪力墙中电算 目 差； 计算分析表明增加墙肢截面两端的翼缘能显著提高墙 的延性 ； 因此在 结果多为构造配筋 ； 配筋时所取的配筋率有人往往扣除了约束边缘构件 但 矩形墙两端设约束边缘构 件不但能较显著地提高墙体 的延性 ， 能防止剪 或构造边缘构件中的钢筋 ，竖向最小配筋率应该包括边缘构件中的钢筋 ， 还 力墙 发 生水 平 剪切 滑 动 提高 抗 剪 能力 。从 ８ ９规范 开 始 在 剪 力墙 中提 出 了 墙肢的竖向配筋原则也应该尽量将钢筋 布置在墙端部边缘区并保证钢筋 暗 柱 、 柱 、 墙 （ ）转 角 墙 （ ）也 就 是 目前 规 范 中 的 约 束 边 缘 构 件 或 间距 ＜３ ０ 端 翼 柱 、 柱 ， ￣ ０ ｍｍ，也应该注意防止竖筋过多使墙 的抗弯强度 大于抗剪强度 ， 构造边缘构件的抗震措施 。 对 抗震 不 利 。 ２ 对 规范 的 不 同理 解往 往 产 生 了五 花Ａ． 的设 计 。 人 将 每一 轴 线 的 ４ 剪 力墙 结 构 的超 长 问题 ） ＇ １ ｑ 有 墙理解为一片墙仅在端墙设暗柱 ，有人将凡是拐角或洞 口边都设晴柱 ， 而 １混凝土规范 ９１１ ） ． 条规定现浇混凝土剪 力墙结构的温度伸缩缝最大 ． 即使是公开发表出版 的权威参考书或设计 手册对 暗柱（ 翼墙柱 ） 的截面取 间距当在室内或土 中时为 ４ ｍ， ５ 露天时为 ３ｍ； ０ 而现浇框架剪力墙或框架 值也 出现 了 不 同 尺 寸 ， 因此 造 成 配 筋 的 差 别很 大 ， 至 相 同 的 资 料 由 于 出 核心简结构的伸缩缝 间距可取 ４ ～ ５ 甚 ５ ５ ｍ。规范 的这一规定显然与现今建筑 版 的时 间不 同 ， 规 范 的理 解也 有 所 不 同 。 对 的体量越来越大但功能又要求不设缝发生矛盾 ； 因此 目前许多工程 中的伸 ３从 ２ ０ ） ０ ２年开始实施 的建筑结构规范 ， 根据结构类 型及受力状况 ， 对 缩缝间距都 突破 了规范的规定 ， 也造成了设计人员在设计中遇到超长结构 剪力 墙两 端 及洞 口两侧 的加 强边 缘 ， 墙 肢在 重 力 荷 载代 表 值 作 用 下墙 肢 时的胆量越来越大。今后当剪力墙结构超长时， 按 应该慎重处理为好 ， 过长时 轴乐 比的界限及加强部位要求分为约束边缘构件和构造边缘构件两类。 应该尽量设置温度伸缩缝 ， 宜较严格遵守规范规定的限值 ， 由如下 ： 理 ａ剪 “ 抗规 ” Ｂ ０ １－ ０ １ Ｇ ５ ０ ２０ 规定抗震墙结构 、部分框 支抗震墙 中落地剪力 力 墙 结 构 刚度 大 ， 温 差影 响大 ， 凝 土 的 收缩 、 变 产 生 的 变形 大 ， 体 １ 受 混 徐 墙 墙当一 、 二级抗震时底部加强部位及相邻的上一层均应按要求设置约束边 对楼面 、 屋面产生的约束也大 ； 当结构发生收缩 变形时 比其他结构易出现 缘 构件 ； 但对 于一 般抗 震 墙 结 构 （ 除部 分 框 支墙 外 ） 满足 墙 肢 轴 比 限值 裂缝 。 些 未超 长 的剪 力 墙结 构 产 生墙 体 或楼 面 裂缝 ， 主要 原 因就 在 此 。 当 ～ 其 界 线值 时 可按
高层建筑框架剪力墙结构设计中几个问题的探讨(2)
高层建筑框架剪力墙结构设计中几个问题的探讨作者：杜炬魁来源：《城市建设理论研究》2013年第27期摘要：针对高层建筑结构设计中,当采用钢筋混凝土框架-剪力墙结构方案时,简要阐明此结构体系的受力特征,该结构中剪力墙的厚度、合理数量的确定以及剪力墙的布置原则,并重点讨论混凝土框架一剪力墙结构的地震反应分析。
关键词：高层建筑;框架剪力墙;结构设计;问题;探讨中图分类号：TU74文献标识码：A1.引言由于实际中框架—剪力墙结构的大量应用,使得框架—剪力墙结构设计中的相关问题的解决变得格外重要。
虽然已经有大量的研究成果,但是在实际设计中仍然存在着大量的问题有待进一步的解决。
本文将对框架—剪力墙结构设计中涉及到的几个问题进行探讨。
2.工程概况以某酒店楼设计为例，该项目为宾馆饭店两用酒楼，地上18层塔楼，地下一层为停车场，地下停车场和地上1层的层高为4.5m，2-4层的层高为4.0m，其他层高为3.1m，以满足一层和地下停车场的公共活动区大空间要求，1-4层为餐饮区，5-18层为商住两用，地上建筑总高度为59.9m。
主结构设计为框架-剪力墙结构，其他部位设置8.4×8.4m柱网，柱截面为地下部分820×820mm，地上部分为560×560mm，采用筏板基础。
3.设计参数的选择3.1墙体选择框架-剪力墙结构也称框剪结构如下图3-1，是为满足不同建筑功能的要求，在框架结构中布置一定数量的剪力墙，既保证了空间灵活又有足够的剪力墙提供足够大的刚度，框剪结构的受力特点，在下部楼层，剪力墙的位移较小，承受大部分水平拉力，使框架按弯曲型曲线变形，上部楼层则相反，剪力墙位移越来越大，框架承担外荷载产生的水平力和把剪力墙拉回来的附加水平力，所以，上部楼层即使外荷载产生的楼层剪力很小，框架中也会出现相当大的剪力。
剪力墙结构形式是高层住宅采用最为广泛的一种结构形式。
为了避免剪力墙剪坏过早，底部的加强部位和其他各层要调整短肢剪力墙的剪力设计值，对于一、二级抗震等级要分别乘以增大系数1.4、1.2；不论抗震还是非抗震的设计，剪力墙的截面最小厚度不能小于200mm。
剪力墙结构设计中遇到的纠结问题8条归纳(解答版)
问题一：关于短肢剪力墙抗震等级需要提高一级采用的疑问问题描述：《高层建筑混凝土结构技术规程》（JGJ 3-2002 ）7.1.2中第3条提到“抗震设计时，短肢剪力墙的抗震等级应比本规程表4.8.0规定的剪力墙的抗震等级提高一级采用”，但是我翻遍了《高层建筑混凝土结构技术规程》（JGJ 3-2010）中没有提到关于短肢剪力墙需要提高抗震等级的条文？是不是新规范取消了这条规定？同事也说送审的短肢剪力墙计算数据中没有提高抗震等级，送审回复也没要求改。
解答：条文说明7.2.2“短肢剪力墙的抗震等级不再提高，但在第2款中降低了轴压比限值”这个跟老版的高规不同。
问题二：设计上剪力墙连梁是否与有梁板的梁表示在一起解答：连梁的定义连梁：是指在剪力墙结构和框剪结构中，连接墙肢与墙肢、墙肢与框架柱的梁。
连梁具有一般跨度较小（通常跨高比小于5）、截面大，且与连梁相连的墙体刚度又很大等特点。
一般在风荷载和地震荷载的作用下，连梁的内力往往很大。
连梁、次梁、框架梁的区分：通常情况框架梁是框架结构中柱与柱之间的梁；次梁就是指两端搭在框架梁上的梁；连梁是剪力墙结构中墙与墙之间的梁，框架梁是以弯曲变形为主的构件；连梁是以剪切变形为主的构件。
框架梁是由柱子支撑梁来承重的构件，上部荷载直接由梁承重，再由梁将荷载传达到柱子上；连梁是将荷载由连梁传递至墙体。
从外形上来说，一般框架梁的跨高比大于5；而连梁的跨高比小于5。
问题三：剪力墙钢筋是否要求抗震，能否结合相关规范说一下？解答：剪力墙结构是有抗震等级区别的，但是，建筑抗震设计规范从GB50011-2001到更新了的GB50011-2010上，从来没有条文规定剪力墙的钢筋必须满足代E字的钢筋指标（关于“屈屈比”、“屈强比”、“最大拉力下伸长率”）。
楼主若查GB50011-20 10不方便，先传个混凝土结构工程施工质量验收规范5.2.2条（强条）的图片，仔细琢磨。
问题四：为了保证剪力墙结构有良好的抗震性能，谈谈有哪些有关概念设计？解答：《建筑抗震设计规范》（GB50011-2010）中，第3章基本规定3.9结构材料3.10建筑抗震性能化设计、第4章场地与地基、第6章之抗震墙基本抗震构造措施章节......等等，无处不贯穿抗震概念设计思想，基本上贯穿全本规范文字，这个答题框容纳不下全部内容。
剪力墙识图、配筋设计常见问题及其做法
暗梁：与暗柱有些共同性，因为他们都是隐藏在墙身内部看不见 的构件。它们都是墙身的一个组成部分。事实上，剪力墙的暗梁 和砖混结构的圈梁有共同之处，它们都是强身的一个水平性“加 强带”，一般设置在楼板之下。
边框梁：与暗梁有很多共同之处，边框梁也是一般设置在楼板以 下部位，但边框梁的截面宽度比暗梁宽。也就是说，边框梁的截 面宽度大于墙身厚度，因而形成了凸出剪力墙面的一个边框。
• 边框梁
边框梁与暗梁有很多共同之处，边框梁也是一般设 置在楼
板以下部位，但边框梁的截面宽度比暗梁宽。也就是 说，边框
梁的截面宽度大于墙身厚度，因而形成了凸出剪力墙 面的一个
边框。
剪力墙平法製圖規則
一、平法剪力墙的编号和截面尺寸
剪力墙平法施工图中的剪力墙，是由“剪力墙柱、剪力墙 身和剪力墙梁”三类构件构成，该三类构件分别简称为墙柱、 墙身、墙梁，并以此分类进行编号。
14通常为在内墙墙身或连梁上的通常为在内墙墙身或连梁上的设备管道预留洞设备管道预留洞圆形洞口圆形洞口ydydxxxx矩形壁龛矩形壁龛jbdjbdxxxx通常为在较厚内墙墙身嵌入箱通常为在较厚内墙墙身嵌入箱型设备而设置只要不需要穿型设备而设置只要不需要穿透墙厚将设备所需嵌入空间透墙厚将设备所需嵌入空间设置为壁龛对剪力墙的刚度有设置为壁龛对剪力墙的刚度有利利圆形壁龛圆形壁龛ybdybdxxxx4343剪力墙平法施工图的注写方式剪力墙平法施工图的注写方式431剪力墙施工图组成和注写方式一剪力墙平法施工图组成一剪力墙平法施工图组成第一部分
对于构造边缘端柱GDZ，需增加标注几何尺寸。
对于约束边缘暗柱YAZ、翼墙（柱）YYZ、转角墙（柱）Y JZ，其几何尺寸按本图集YAZ、YYZ、YJZ的标准构造详图取 值，设计不注。当设计者采用与该构造详图不同的做法时，应 另行注明。
剪力墙结构设计常见问题-东营建设工程施工图审查中心
剪力墙结构设计常见问题-东营建设工程施工图审查中心结构技术交流材料剪力墙结构设计常见问题东营市勘察设计协会东营市建设工程施工图审查中心二〇一五年十二月剪力墙结构设计常见问题1.关于抗震等级的问题。
纯剪力墙结构注明了抗震等级，所有构件抗震等级一致，无框架梁、框架柱时可不另注，但存在框架梁、框架柱时，需要注明框架梁、框架柱的抗震等级。
而框架-抗震墙和框架-核心筒结构中，剪力墙和框架的抗震等级不一定相同，应分别注明，剪力墙之间的连梁或框梁抗震等级应同剪力墙，应特别注明。
计算模型中, 剪力墙之间的连梁按框架梁输入时,会造成该梁的抗震等级错误,应修改。
剪力墙端柱按框架柱输入时, 也会造成该柱的抗震等级错误,也应调整，需要特别注意。
2.地下室外墙的钢筋构造。
见11G101-1P77，应注明顶板作为外墙的简支还是弹性嵌固支座。
设计说明中经常发现不注明，施工无法操作。
3.关于地下层剪力墙边缘构件的配筋。
《高规》12.2.1 -4条及《抗规》6.1.14-4条均有规定，地下室顶板作为上部结构的嵌固部位时，地下室与上部对应的剪力墙墙肢端部边缘构件的纵向钢筋截面面积不应小于地上一层对应的剪力墙墙肢边缘构件的纵向钢筋截面面积。
设计审查时经常发现，地下层剪力墙墙肢端部边缘构件的纵向钢筋截面面积小于地上一层对应的剪力墙墙肢边缘构件的纵向钢筋面积的情况，需引起注意。
4.端柱设计问题。
《抗规》6.4.5条：抗震墙两端和洞口两侧应设置边缘构件，边缘构件包括暗柱、端柱和翼墙，并应符合下列要求：1、对于抗震墙结构，底层墙肢底截面的轴压比不大于表6.4.5-1规定的一、二、三级抗震墙及四级抗震墙，墙肢两端可设置构造边缘构件，构造边缘构件的范围可按图6.4.5-1采用，构造边缘构件的配筋除应满足受弯承载力要求外，并宜符合表6.4.5-2的要求。
2、底层墙肢底截面的轴压比大于表6.4.5-1规定的一、二、三级抗震墙，以及部分框支抗震墙结构的抗震墙，应在底部加强部位及相邻的上一层设置约束边缘构件，在以上的其他部位可设置构造边缘构件。
有关剪力墙结构设计的几个问题
随着经济和社会的发展 ， 高层建筑逐渐成 为 现代建筑的发展趋势。２ 世 纪 ６ 年代 出现 的剪 ０ ０ 力墙结构 ， 由于其抗侧 刚度 大， 能有效 的减少侧 移， 且具有较好 的抗 震性 能。而使其被广泛应用 于多层和高层钢筋混凝： 房屋 中。 七 剪力墙结构 刚度大 ， 整体性好 ， 用钢量较省 ， 在高层住宅、 旅馆等居住性建筑中 ， 居室和客房均 为 小房 间 ， 隔墙 较 多 。采 用 现浇 剪 力墙 结 构 ， 分 可 以将承重墙与分 隔墙合 二为一 ， 相对来说 比较经 济。另外 ， 内较框架结构简 洁， 室 没有 露梁 、 露柱 现象。外形美 观， 便于室 内布置， 使用功能更好 ， 且增大了使用面积 。因此受到了开发商和业主的 广泛 欢迎 。 剪力墙 由墙肢和连梁两种构件组成。其结构 承载力及刚度都很大 ， 侧移变形小 ， 抵抗水平侧移 能力强。经过合理设计可做成抗震性能很好的延 性剪力墙 ， 论在 非地震 区及地震 区都很适用 。 无 缺点 是 由于 剪 力墙 最 大 间 距 的 限制 ， 建 筑 平 而 使 和使用空 间 受到 一定 的局 限 。结 构 的延性 一 般 不 如框架结构和框架剪力墙结构体 系， 结构 自重较 大， 总高度不大时结构材料耗费可能较多。
３ １ 肢 的长 度 ．墙
２ １ 肢 的分类 ．墙
剪力墙根据墙 肢的高厚 比分为一般剪力墙和 短肢 剪力墙 。一般 剪 力墙 是 指墙 肢截 面 高度 与 厚 度之 比大于 ８ 的剪力墙 ， 短肢剪力墙是指墙肢截 面高度与厚度之 比为 ５ ８的剪力墙。剪力墙 根 ～
收 稿 Ｉ ： ０５ １ ３ Ｓ期 ２０ —１ —１
作者 简介 ： 张建军 （９ ０ ， ， １７ 一）男 河北邯郸人 ， 郸职业技术学 院建 工系讲 师 。 邯
《装配式剪力墙结构拆分设计应注意的几个问题》
二、结构方案和设计阶段的要求（1）
▪对建筑方案的总体要求：
▪1、平面面尽可能规则，除北侧墙体外，外墙尽可能 做成一条直线，做加法而不是做减法； ▪2、内墙尽可能对齐，电气管线尽可能避开混凝土墙 体，尤其是边缘构件，避不开宜设置在现浇部位； ▪3、考虑吊装能力，最大墙长不宜超过6m； ▪4、外立面避免外挑和内收； ▪5、尽可能不做转角窗； ▪6、门窗跺满足相关尺寸要求。
二、PC方案案例（5）
上
墙惠
边生
缘新
构城
件，
局内
部外
现墙
浇预
制
，
外
▪20
▪
二、剪力墙结构拆分方案（1）
▪边缘构件全现浇、分布钢筋所在剪力墙预制
4
5 1
2
3
6
▪21
二、剪力墙结构拆分方案（2）
▪边缘构件部分预制、水平钢筋环套环连接
4
2 5
3
6
1
▪22
二、剪力墙结构拆分方案（3）
▪外墙预制，现浇结合部位设在内墙，外墙全预制
▪3
一、钢筋连接三种方式（1）
▪保利公园
约束浆锚搭接连接
▪凤凰新城 套筒注浆连接
波纹管浆锚搭 接连接
▪4
一、结合面露骨料（2）
▪结合面处理为 水洗面
▪5
▪
一、结合面键槽（3）
结 合 面 键 槽 处 理
▪6
▪
一、梁端部键槽（4）
结 合 面 键 槽 处 理
▪7
▪
一、叠合板表面人工拉毛（5）
叠 合 楼 板 表 面 人 工 拉 毛
▪14
一、选用何种PC形式（11）
▪装配式建筑成本增加控制： ▪简配版（叠合楼板+预制楼梯）： 成本增加控 制在30-40元/m2； ▪中配版（外墙预制+内墙现浇）： 成本增加控 制在150-200元/m2之内； ▪高配版（外墙夹心+内墙装配）： 成本增加控 制在300-350元/m2之内；长期目标随着人工 费上涨，控制在200元/m2左右。
浅述高层会计室剪刀墙结构设计中的几个问题
多 。因此解 决 连 梁 超 筋 的方 式 ， 宜 按 上 仍 述 五点 措施 考 虑 。 有些 墙体 开 洞是 必 须 的 ， 为 了增 加 如
墙结构 ， 高层结构这样处理似 不妥 当， 对
原 因是 ：
墙体 的延性 ， 将截面高度大于等于 ８ 米的
梁所 增 加 的钢 筋 加 上 洞 口侧 面拉 墙 筋 所 增加 的 钢 筋 比墙 面 开 洞 省 去 的 钢 筋 还 稍
然符合 结构在设 防地震烈度下可修复 的 原则。有设计者用降低整个结构 的刚度 ， 减小地震作用 的方 式来解 决连梁 的超筋 问题 ， 为此， 在结构平 面上开 了过 多 的人
对 墙 肢 的部 分 约束 作用 还 存在 ， 两种 情 此 况 钢筋 的“ 结 ” 用 都还 存 在 ， 时沿 洞 拉 作 同
口上下若干楼层处不超筋 的连梁对墙肢
仍然起 约 束 作 用 ， 构 不 致 于 “ 架 ” 仍 结 散 ，
不 大 。这是 因为 后 者 虽 然 地震 作 用 减 小 ， 但 墙 体 的截 面也 随之 减 小 ， 洞边 暗柱 与连
浅述高层住宅 剪力墙结构设 计中的几个 问题
北 京 环 洋 世 纪 国 际建筑 顾 问 有 限公 司 王震 华 王 浩
剪 力 墙 结 构 是 高 层 建 筑 常 用 的 结 构
洞连梁高度 ， ３ ０ ０ 仅 ０ ～４ ０毫米， 连梁的跨
高 比一般 小 于 ２ ５梁 的剪 切 刚度 较大 ， ． 超 筋 的主要 原 因是抗 剪 强 度不 够 ， 有 因 断 也 面高 度较小 ， 弯强 度 不 够 的 。处 理 连 梁 抗 超筋 不 少 文献 中均 有 述及 ， 高层 住 宅 剪 在 力墙结 构 中 ， 一般采 取 以下措 施 。 ｌ降 低 连 梁 的 刚 度 ， 的 “ 筑 抗 震 、 新 建 设计规 范 ”Ｇ ５０ ０ ｌ 中 ， 定 连梁 （ Ｂ ０ １—２ ０ 》 规 （ １
高层建筑剪力墙中连梁设计存在几个问题论文
试论高层建筑剪力墙中连梁设计存在的几个问题【摘要】连梁也就是与剪力墙相连的梁。
而连梁一般来说具有截面大、跨度小的特点，而与连梁相连的墙体又拥有很大的刚度等特点。
所以，在高层建筑的水平力之下，往往具有较大的内力。
在进行连梁设计的时候，就算使用各种措施来尽量地降低连梁的内力，例如以下的措施：在连梁的中间位置开出水平缝；剪力墙洞口的宽度加大等等，却依然使得连梁的截面设计不能够满足设计之初对于连梁的要求。
此外，由于在设计的时候，没有相应的明确规范，所以，建筑设计者就有种无所适从的感觉。
而设计上的缺陷将会导致在抵抗水平力时结构所具有的刚度以及强度都达不到要求，从而影响了竖向荷载的承受能力。
在文中，笔者主要讨论了高层建筑剪力墙在连梁设计当中存在的几个问题，并且针对问题提出了几点设计方面的建议。
【关键词】高层建筑；剪力墙；连梁设计；问题；建议【 abstract 】 even beam is connected with shear wall beam. and even the beam in general has bigger section, the characteristics of the little span, and even the wall and connected to beam with greater stiffness etc. so, in high-rise buildings under horizontal force, often have larger internal force. in the design of coupling beam, even the use of all kinds of measures to try to reduce the internal force of coupling beam, such as the following measures: in the middleof the coupling beam position open horizontal seam; shear wall the width of the increase and so on, but still allows even the beam section design can not meet at the beginning of the design for the requirement of coupling beam. in addition, because of the design, no corresponding clear standards of building designers will have a feeling of loss. and it defects in design which will lead to in the resistance level having the force structure stiffness and strength are short of asks, which affects the vertical load to bear ability. in this paper, the author mainly discusses the high-rise building shear wall of coupling beam of design in the existing problems, and then proposes some suggestion on the design.【 key words 】 high-rise buildings; shear wall; even the beam design; problem; suggest中图分类号：[tu208.3] 文献标识码：a文章编号：一、水平力作用下的联肢墙破坏机制联肢墙的脆性破坏主要分为以下两种情况：其一，墙肢发生了脆性破坏。
关于剪力墙结构设计的几个问题
ｏ Ｓ ７ １
２ ２ ， ６ ９
Ｉ Ｏ ６９
≥１ ６ ０
２ Ｔ型，Ｉ 宇型嚣缘墙肢（ 三边 支承）
ｒ 一
口ａ ＝ ｓ ０ ５Fra bibliotek ３ ０ ０ ０
Ｏ ８ ４ ２
３ ２ ８ ３ ８
ｌ ５ ７ ６
≥Ｉ ６ Ｏ
小、 形状和位置 的不 同而变化 。通常 ， 在矩 形洞 口位置接近墙身 横 向尺度 中部的情况下 ， 其受力特点主要取决于洞 口的大 小， 据
“ 片” 状构件。虽然它有承载力大和平面 内刚度大 等优 点， 但 也具 加该 向的抗侧 刚度 。
． ２ 结构 竖 向布 置 有剪切变形相对较大、 平 面 外 较 薄 弱 的不 利 性 能 。此 外 ， 开 洞 后 ２ 剪力 墙 布 置对 结构 的抗 侧 刚度 有 很 大 影 响 ， 剪 力 墙 沿 高度 不 的剪力墙形式变化多， 受力状况 比较复杂 ， 因而 了解剪力墙 的特
（ ｘ ｍ ｎ ）
悬臂构件 ， 是剪力墙 的基本形式 ， 其抗震性 能是剪力墙 结构抗震
设 计 的基 础 （ 如 图 １为 剪 力 墙 构 造 边 缘 构 件 范 围） 。悬 臂剪 力墙
暖 蕊
０ ５
１ ７ ２ ８
≥１ ８ ０
既承受水平荷载所引起的弯矩 、 剪力， 又承受重力荷载 所引起的 轴 向力 。根据墙肢截面高度与厚度之 比的不同可分为柱型墙肢 、 短肢剪力墙和一般剪力墙三类 。当比值 不大 于 ４时，为柱型墙
此 可将 剪 力 墙分 为整 体 墙 、 小 开 口整 体 墙 、 双 肢 剪 力 墙 和 壁 式 框 架 四种 类 型 ， 每 种 类 型 均 有 不 同 的力 学 特 性 。
剪力墙结构设计的几个问题
一
一
２６ ９ —
科
建筑 工 程 １ Ｉ Ｉ
剪力墙结构设计的几个 问题
胡 昌哲
（ 州 市建 筑设 计研 究 院 ， 宁 锦 州 １１ ０ ） 锦 辽 ２ ０ １
摘 要 ： 剪 力墙 设 计 中的 基 本 概 念 、 力墙 的 边 缘构 造 、 力墙 结 构 的厚 度 和 配 筋 问题 、 对 剪
关键词 ： 剪力墙 ； 连粱； 结构 ； 设计 连梁可以产生塑性铰。根据抗震设计 １ 剪力墙设计中的基本概念 此在矩形墙两端设约束边缘构件不但能较显著 塑性状态， １ 剪力墙高和截面高度尺寸较大但截 面 地提高墙体的延性 ， ． １ 还能防止剪力墙发生水平剪 规范总则的要求， 建筑物在遭受低 于本地区设防 厚度较小 ， 几何特征像板， 受力形态接近于柱 ， 而 切滑动提高抗剪能力 。 ８ 规范开始在剪力墙 烈度 的多遇地震影响时， 从 ９ 一般不损坏或不需修复 与柱的区别 主要是其截面高度与厚度的比值， 中提 出了暗柱、 当 端柱、 翼墙 （ ）转角墙 （ ， 柱 、 柱）也 仍可使用。 当遭受高于本地区设防烈度的罕遇地 比 值小于或等于 ３ 时宜按框架柱进行截面设计 ， 就是 目 前规 范中的约束边缘构件或构造边缘构 震时， 不致倒塌或发生危及生命的严重破坏 。因 当墙肢截面高度与厚度之 比 ２ ４时可视为异 件的抗震措施。 在 — 此， 剪力墙的设计应该保证不发生剪切破坏， 也就 形柱 ， 按双向受压构ｆ ￣－ ， ￥ Ｈ 当墙肢截面高度与 － ２ ． ２ ０ 年 始实施 的建筑结构规范 ， ２从 ０ ２ 根 是要求墙肢和连梁的设计符合强剪弱弯的原则． 厚度之 比在 ５ ８时为短肢剪力墙 ，当墙肢截面 据结构类型及受力状况 ， — 对剪力墙两端及洞 口两 同时要求连梁的屈服要早于墙肢的屈服， 而且要 高度 与厚 度 之 比大 于 ８时为 —般 剪 力墙 。 侧 的加强边缘， 按墙肢在重力荷载代表值作用下 求墙肢和连梁具有良好的延性。 因此在实际工程 １ ． ２剪力墙结构 中， 墙是一平面构件 ， 它除 墙 肢轴压 比的界线及加强部位要求分为 约束边 中要使连梁设计满足强剪弱弯的原则就必须考 承受 沿其平面作用的水平剪力和弯矩夕 ， Ｉ还承担 缘 构 件 和 构 造 边 缘 构 件 两 类 。 “ 规 ” 虑以下几个方面：２ 关于连梁刚度的折减。连 － 抗 ３． ．１ 竖 向压力 ； 在轴力 ， 弯矩 ， 剪力 的复合状 态下工 Ｇ ５ ０ １２ ０ 规定抗震墙结构 ， 、 Ｂ ０ １— ０ １ 一 二级抗震 梁 由于跨高比小， 与之相连的墙肢刚度大等原因， 作， 其受水平力作用下似—底部嵌固于基础上 的 墙底部加强部位及相邻的上一层应设置约束边 在水平力作用下的内力往往很 大。 连梁屈服时表 悬臂深梁。 在地震作用或风载下剪力墙除需满足 缘构件， 但墙肢底截面在重力荷载代表值作用下 现为梁端出现裂缝， 刚度减弱， 内力重分布。因此 剐度强度要求外， 还必须满足非弹性变形反复循 的轴压 比小于 ０１ 一级 ９度 ）０ （ 级 ８度 ） 在开始进行结构整体计算时， ．（ 、． 一 ２ 、 就需对连梁刚度进 环下的延性 、 能量耗散和控制结构裂而不倒的要 Ｏ３ 二级） ．（ 时可设置构造边缘构件 。部分框支抗 行折减。根据《 钢筋混凝土高层建筑结构设计与 一 二级落地抗震墙底部加强部 位及 施工规程》第 ４ ｌ７ 求 ：墙肢必须能防 Ｉ Ｅ 墙体发生脆性剪切破坏 ， 震墙结构 ， 、 因 条规定 ： 内力与位移计 “ 在 此注意尽量将剪力墙设计皎延性弯曲型。 相 邻的上一层的两端应设置符合约束边缘 构件 算中所 有构件均可采用弹性刷度， 在框架 一 剪力 ｌ３ ＿实际工程 中剪力墙分为整体墙和联肢 要求的翼墙或端柱， 口 洞 两侧应设置约束边缘构 墙结构中， 连梁的刚度可予以折减， 折减系数不应 墙： 整体墙如一般房屋端 的山墙、 鱼骨式结构 片 件 ； 不落地抗震墙应在底部加强部位及相邻的上 小于 ０５ 。”一般在实际设计 中我们 在 ０ ５ ｌ ． ５ ． 一 ５ 墙及小开洞墙 。整体墙受力如同竖向悬臂 ， 当剪 层的墙肢两端设置约束边缘构件。一 、 以符合截面设计的要求。３２ ．． ２加连粱 二级抗 之间取值． 力墙墙肢较长时 ， 在力作用下法 向应力呈线性分 震墙的其他部位和三、 四级抗震墙 ， 均应设置构 跨度减少高度。在连梁设计中。 刚度折减后， 仍可 布， 破坏形态似偏心受压柱 ， 配筋应尽量将竖向 造 边缘 构 件 。 能发生连梁正截面受弯承载力或斜截面受剪承 ３ 高层建筑剪力墙连梁 十 的探讨 载力不够的情况， 这时可以增加洞口的宽度， 以减 钢筋布置在墙肢两端； 为防止剪切破坏 ， 提高延 性应将底部截面的组合设计内力适 当提高或加 ３ 连梁的工作和破坏机理 ． １ 少连梁刚度。减少了结构的整体刚度， 也就减少 大配筋率； 为避免斜压破坏墙肢不能过小也不宜 在风荷载和地震荷载作用下， 墙肢产生弯曲 了地震作用的影响， 使连梁的承载力有可能不超 过长， 以防止截面应力相差过大。联肢墙是 由连 变形， 使连梁产生转角， 从而使连梁产生内力。同 限。如果只是部分连梁超筋或超限．ｌ 贝 可采取调 Ｊ 梁连接起来的剪力墙 。 但因一般连粱的刚度比墙 时连梁端部的弯矩、 剪力和轴力又反过来减少 了 整连梁 来解决 。调整的幅度不宜大于 ２ ％ ０， 肢刚度小得多 ， 墙肢单独作用显著 ， 连梁中部 出 墙肢的内力和变形， 对墙肢起到了一定的约束作 且连梁必须满足“ 强剪弱弯” 的要求。３ ＿增加 ．３ ２ 现反弯点要注意墙肢轴压 比限值。 壁式框架 ： 用， 改善了墙肢的受力状态。高层建筑剪力墙 中 剪力墙厚度。亦 即增加连梁的截面宽度 ， 其结果 当剪力墙开洞过大时形成宽梁、 宽柱组成的短墙 的连梁在水平荷载作用下的破坏可分两种， 即脆 方面由于结构整体剐度加大地 震作用产生的 肢， 构件形成两端带有刚域的变截 面杆件 ， 内 性破坏 （ 在 剪切破坏 ） 和延性破坏 （ 弯曲破坏 ） 。 连 内力增加另 一方面连梁的受剪承载力与宽度的 地震所产 力作用下许多墙肢将出现反弯点 ， 已类似框架 梁在发生脆性破坏时就丧失了承载力， 墙 在沿墙全 增加成正 比。由于该片墙厚增加以后， 的受力特点 ， 因此计算和构造应按近似框架结构 高所 有连梁均发生剪切破坏时， 各墙肢丧失 了连 生的内力并不按墙厚增加的比例分配给该片剪 考虑 。 梁对它 的约束作用， 将成为单片的独立梁。这会 力墙， 而是小于这个比例， 因此有可能使连梁的受 １ 墙的设计计算 是考虑水平 和竖向作用 使结构的侧 向刚度大大降低， ． ４ 变形加大， 墙肢弯矩 剪承载力不超限。 ．４提高混凝土等级。 ３． ２ 混凝土 下进行结构整体分析， 求得内力后按偏压或偏拉 加大， 并且进一步增加 Ｐ △效应 （ 一 竖向荷载 由 等级提高后， 的地震作用影 响增加的比例远 结构 进行正截面承载力和斜截面受剪承载力验算。 于水平位移而产生的附加弯矩 ）并最终可能导 小于混凝土受剪承载力提高的比例， 当 ， 有可能使连 受较大集中荷载作用时再增加对局部受压承载 致结构的倒塌。连梁在发生延性破坏时， 梁端会 梁的 受剪承载力不超限。３ ． ．５地震区高层建筑 ２ 力验算。在剪力墙承载力计算中， 对带翼墙的计 出现垂直裂缝爱 拉区会 出现微裂缝， 在地震作用 的剪力墙连梁， 在进行了上述调整后， 仍有部分不 算宽度按以下情况取其小值： 即 剪力墙之间的 下会出现交叉裂缝 并形成塑性绞， 可取连梁截面的最大剪压比 结构刚度降 符合承载力要求时， 间距 － 窗洞 口 ｂ 门 之间的翼缘宽度；墙肢总高度 低， ｃ ． 变形加大， 从而吸收大量的地震能量 ， 同时通 限值确定剪力。然后按“ 强剪弱弯” 的要求， 配置 的 １ Ｏｄ ／ ； 剪力墙厚度加两侧翼墙厚度各 ６ 的 过塑性铰仍能继续传递弯矩和剪力， ｌ ． 倍 对墙肢起到 相应的纵向钢筋 。此时， 如果不能保证连梁在大 长度。 定的约束作用， 使剪力墙保持足够的刚度和强 震时的延性要求， 应重新 计算整个结构 。 必要时 ｌ ５为了保证墙体 的稳定性及便于施工 ， 使 度。在这一过程中， 连梁起到了一种耗能的作用， 调整结构布置 ， 使连粱的承载力符合要求。 墙有较好的承载力和地震作用下耗散能力 ， 规范 对减少墙 肢内力，延缓墙肢屈服有着重要 的作 ４结论 要求一 、二级抗震墙时墙的厚度应 ≥１０ ｍ， ６ ｒ 底 用。但在地震反复作用下， ａ 连梁的裂缝会不断发 高层建筑剪力墙结构 的设计受很多 因素的 加宽， 直到混凝土受压破坏 。 制约。结构的内力 和剪力墙的多少 、 每片剪力墙 部加强区宜 ＞２ ０ ｍ， 、 ￣ ０ｍ 三 四级抗震等级时应 ≥ 展 、 １０ ｍ， ６ ｍ 竖向钢筋应尽量配置于约束边缘。 ３２设 计 的建议 ． 的水平力大小、 墙肢刚度 、 连梁的刚度都有关。 因 设计时要把互 ２ 剪力墙的边缘构造 在墙肢和连梁的协同工作中， 剪力墙应该具 此在设计时 问 题是比较复杂的 ． ２１ 构试验表 明矩形截 面剪力墙 的延性 有足够的刚度和强度。 ．结 在正常的使用荷载和风荷 相制约的因素统一协调 ， 以取得比较理想的结 比 工字形或槽形截面剪力墙差； 计算分析表明增 载作用下， 结构应该处于弹性工作状态， 连梁不应 果 。 加 墙 目 截而 两端 的翼 缘 能显 著提 高 墙 的延性 ； 专 因 该产生 塑性铰。在地震作用下， 结构允许进入弹
新规范下剪力墙结构设计中几个问题的探讨
件， 其在外 力作 用下 ， 许多墙肢将 出现 反弯点 ， 出现类 似框架 的受力 特点 ， 因此 ， 种剪力墙 （ 这 壁式框架 ） 的计算 和构 造应
按近似框架结构予 以考虑。
视 。在具体设计中 ， 不但要注意复核短墙肢的轴压 比。 也要注
意复核长墙肢 的轴压 比。例如 ， 在抗震墙结构 中， 当层数在 １ ５ 层 以内时 ， 其墙 肢轴压 比一般都 小于 ０２ 所 以一 般除 ９度地 ．。
刚度 比墙肢刚度小得多 ， 墙肢单独作用显著 ， 连梁中部出现反 弯点 ， 设计时要注意墙肢轴压 比限值要求 。
（ 壁式框架 ： ４） 当剪力墙开洞过 大时 ， 形成 了由宽梁 、 宽 柱组成 的短墙肢 。此时构件可视 为两端带有刚域的变截面杆
（ Ｂ ０ １－ ０ ２） １．． Ｇ ５ ００ ２０ 第 １ １ ， ７ ４条 笔者理解认为 ： 框架 一剪力墙
（） ２ 对规范的不 同理解会导致不 同的设计 。有人将每一 轴线 的墙理解为一片墙仅在端墙设 暗柱或端 柱 ，也有 人将所 有拐角或洞 口边都增设暗柱 。甚至在某些参 考书或设 计手册 里， 也出现 了关 于暗柱 （ 翼墙柱 ） 的截 面取值 的几种 不同 尺 寸， 这说 明运 用规 范必须仔细去理解规范条文 ， 以避免因盲 目 套用 以造成较大 的误差 ， 从而造成浪费或带来设计隐患。 （ 现行 的新版结构规范规 定 ， ３） 对剪力墙 两端及洞 口两
（ 剪力墙 的计 算分析 ， ５） 首先是 进行水平 和竖 向作 用下 的结构整体分析 ，在求 得内力后 再按偏压或偏拉进 行正截面 承载力 以及斜截面受剪承载力验算 。当墙体承受较大集中荷 载作用时 ， 应增加对局部受压承载力 的验算 。在剪力墙承载力 计算 中， 对带翼墙 的计算宽度按 以下情况取其小值 ： 即①剪力 墙之 间的间距 ； 门窗洞 口之 间的翼缘宽度 ； 墙肢总高度 的 ② ③ １１ ； ／ ④剪力墙厚度加两侧翼墙厚度各 ６倍的长度。 ０ 综 上所述 ， 计剪力墙时 ， 设 应根据各 墙体的 高宽 比特 点 、 不 同的受力特征 、 墙体 内力分布状态并结合其破坏形态 ， 进行 合理地计算配筋和采取相应构造措施 。
异形柱与短肢剪力墙结构设计中的几个问题
异形柱与短肢剪力墙结构设计中的几个问题一、背景介绍异形柱与短肢剪力墙结构是一种常见的建筑结构形式，其通过异形柱和短肢剪力墙的相互作用，能够有效地抵御地震等自然灾害对建筑物的影响。
然而，在实际的设计中，该结构也存在着一些问题，需要进行深入的研究和探讨。
二、异形柱设计中存在的问题1. 异形柱截面尺寸选取问题在异形柱设计中，截面尺寸的选取是非常关键的。
过小的截面尺寸会导致弯曲变形过大，从而影响结构整体稳定性；而过大的截面尺寸则会增加工程造价。
因此，在进行异形柱设计时，需要综合考虑多种因素，如受力情况、材料性能等，合理选择截面尺寸。
2. 异形柱与其他构件之间连接问题异形柱与其他构件之间连接方式直接影响到整个结构体系的稳定性。
如果连接方式不当，则会出现连接失效、裂缝等问题。
因此，在进行异形柱设计时，需要重点考虑连接方式，并采用合适的连接方式来保证结构的安全性和可靠性。
三、短肢剪力墙设计中存在的问题1. 剪力墙布置问题短肢剪力墙的布置位置直接影响到其对结构体系的支撑作用。
如果布置位置不当，则会导致结构体系整体刚度不足，从而影响其抗震性能。
因此，在进行短肢剪力墙设计时，需要综合考虑多种因素，如建筑平面形态、受力情况等，合理布置剪力墙。
2. 剪力墙厚度选取问题短肢剪力墙的厚度选取也是非常关键的。
过小的厚度会导致其抗震性能不足，无法承担地震荷载；而过大的厚度则会增加工程造价。
因此，在进行短肢剪力墙设计时，需要综合考虑多种因素，如受力情况、材料性能等，合理选择剪力墙厚度。
四、异形柱与短肢剪力墙结构设计中其他需要注意的问题1. 结构整体稳定性问题异形柱与短肢剪力墙结构是一种相对复杂的结构形式，其整体稳定性需要得到保证。
因此，在进行设计时，需要考虑到结构整体的稳定性，并采取相应的措施来加强结构的稳定性。
2. 材料选取问题材料的选取直接影响到结构体系的抗震性能和安全性。
因此，在进行设计时，需要选择具有良好机械性能和抗震性能的材料，并根据实际情况进行相应的优化。
剪力墙结构常见问题的解决方案
剪力墙结构常见问题的解决方案作者：蒋宝锋来源：《科技创新导报》 2012年第5期蒋宝锋(东营市建筑设计研究院山东东营 257091)摘要:为本文分析了剪力墙结构的变形及受力特点,提出了当前剪力墙设计中存在的一些问题。
主要有以下几方面:短肢剪力墙的抗震措施、边缘构件设计中的配筋问题、连梁超筋时的处理方法等。
本文结合以前的工程经验和最新规范的要求进行了总结和分析,提出几个剪力墙设计中的常见问题和解决方案。
关键词:剪力墙结构边缘构件连梁短肢剪力墙中图分类号:TU3 文献标识码:A 文章编号:1674-098X(2012)02(b)-0058-01随着我国城市建设的发展,城市中高层建筑越来越多,层数也越来越高。
尤其在一二线城市,由于土地的有限,一般住宅的高的都在百米左右。
这样的建筑,抗震设计就显得更加重要,必须使得建筑物具有足够的侧向刚度。
另外相对于框架及框剪结构来说,剪力墙结构室内无柱及梁的棱角露出,更为美观,使用功能也更好,且增大了使用面积,故受到开发商和业主的广泛欢迎,因而大量应用于实际工程之中。
设计人员对剪力墙布置应使整体结构能发挥耗散地震的作用,避免出现敏感的薄弱部位导致过早地破坏,因此剪力墙的布置应以此为原则精心布置,方可使结构在整体上安全合理,概念设计仅仅是初步建模演算的过程,具体到工程设计中设计人员还必须认真调整。
布置剪力墙时在平面上尽量使x向和y向刚度比较接近,这样抗侧向力的性能也比较接近。
竖向构件也要力求均匀,不要刚度骤降,那样会造成敏感薄弱部位的出现,要让结构整体形成均匀的抗侧力体系,初步设计后再结合电算才能设计出安全、合理、经济的结构。
1 剪力墙设计中常见问题剪力墙结构因其一般高度很大,侧向力对结构影响也很大,所以在计算过程要充分考虑地震力和风荷载对结构的影响,并合理采取相应的构造措施。
这样,边缘构件和连梁就显得尤为重要。
1.1 边缘构件抗震规范及高规中规定,一、二级抗震设计的剪力墙底部加强部位及其上一层的墙肢端部应设计约束边缘构件,边缘构件只是配筋有所增加,边缘构件仍是是剪力墙的一部分,并不是墙身支座,因此边缘构件与剪力墙墙身之间的连接并不是不同构件之间的链接,不能用梁与柱之间的连接做法来直接使用。
YJK常见问题（二）
YJK常见问题（⼆）⼀、不正常的轴线布置造成剪⼒墙单元划分不过（邮件48109）软件对剪⼒墙⾃动进⾏单元划分，默认的单元尺⼨是1m。
但是单元划分不正常的情况下常造成计算不能正常进⾏。
单元划分不正常的原因主要是⽤户的轴线、节点不规则，如上下层同⼀位置的墙却不在同⼀轴线上，⽽是布置在距离过近的两条轴线上，墙上的⽆⽤结点太多，等等。
1、⽤户问题⾼层剪⼒墙结构，结构计算提⽰缺少约束，不能计算下去。
根据⽇志的提⽰，找到导致出错、提⽰缺少约束的位置，他在⽹格划分图上的⼀个红⾊节点处。
2、查找问题⽤户邮件的回复：将墙元细分尺⼨改⼩⼀些就⾏了，我这改为0.5可以正常计算了；但是如上的⽅案没有找到问题的症结。
出错位置的剪⼒墙在1-3层布置完全相同，单元划分中为什么会出现多余的红⾊节点？原来，图中1-3层的那道⽔平向布置的墙虽然位置相同，却被布置到了不同的两条轴线上。
1层墙的轴线布置在墙的中间，2、3层墙的轴线布置在墙的上边缘，2、3层的墙是按照偏⼼布置的。
由于上下层轴线有150mm偏差，墙上过近的节点造成剪⼒墙划分单元障碍，导致计算不过。
3、解决⽅案应将1层出错处的墙偏⼼调整成与上⼀层相同。
将1层墙的轴线往上平移150mm，使其与2、3层的轴线位置相同，从⽽合并了两层的轴线之间150mm的偏差。
修改后计算正常进⾏。
4、⼩结软件剪⼒墙对剪⼒墙虽然可以⾃动划分单元，但是不规范的建模⽅式可能对剪⼒墙单元划分结果造成异常，导致软件运⾏出现这样那样的问题，甚⾄计算不过。
⽤户应明了剪⼒墙⾃动单元划分的原理，避免轴线⽹格和节点的过近现象。
⼆、剪⼒墙上存在距离过近的节点造成⽣成计算数据崩溃（邮件47634）1、⽤户问题模型⽣成数据时出现崩溃在⽣成计算数据的墙元⽣成时出现崩溃。
2、查找问题邮件回复：如图⽰位置剪⼒墙有多余节点打断，需要稍微调整⼀下模型，具体位置见附件截图，我这可以正常计算的⼯程见附件，我的版本是1.7.0.0。
这个问题靠编程⼈员追踪才查到问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
剪力墙设计的几个问题（二）
剪力墙设计的几个问题（二）
（续接）
4．规范标准之间矛盾问题举例
①.GB50011-2001第6.4.7条规定暗柱截面长度仅需满足bw及≥400mm，不要求满足lc/2,在翼墙（柱）中只要求满足壁柱≥300mm，不受墙厚bw的限制，而与“砼规”的要求矛盾。
笔者认为“抗规”GN50011的规定比较合理；实际工程中按现行规范要求需要设暗柱之处绝大部位为对门窗洞口边缘的加强，其墙肢属于联肢墙，非一字型矩形墙体，联肢墙连梁起耗散地震能量作用，受力状况和延性较好，在整体受力时当洞口较小时，往往墙体显槽形截面，因此在剪力墙结构中除设置角窗处外，暗柱截面尺寸不必过大；而翼墙（柱）处实际上只是建筑横墙肢的端边缘，不属纵墙肢的端边缘，在纵向水平力作用下，纵向墙法向应力呈线性分布，纵墙肢受力似同偏压柱；横纵交点处刚度，约束性能好，因此对于翼墙（柱）的截面取值也没必要过大；截面过大的暗柱和翼柱往往还容易形成连在一起，造成纵墙竖向配筋增加过多。
但转角墙
（柱）则是剪力墙很重要的部位，必须严格遵守规范的规定。
②.构造边缘构件虽然“抗规”、“砼规”和“高规”都规定了配筋要求，但比较三本标准所给出的配筋要求的表格中的内容则是矛盾的，是不协调的；笔者认为“砼规”GB50010-2002表11.7.16的要求比较合理。
而“抗规”和“高规”表中的配筋要求是不够合理或是不够严密的。
还应指出三本规范中所给出的纵向构造筋的数量4根或6根是不实际的；例如对于转角墙（柱）的纵向筋数量，由于墙纵向筋的间距不宜大于300，又受墙厚限制，角柱的最小的纵向筋应为8根，当墙厚≥300时则最少需要12根，不会出现4根或6根的情况。
三．剪力墙结构的厚度和配筋问题
1．根据抗震规范6.1.2条规定，8度地震区剪力墙结构的抗震等级至少应为二级；按6.4.1条要求剪力墙底部加强部位墙厚一、二级抗震等级时不宜小于200mm，且不小于层高的1/16，其他部位不小于160mm，当墙端头无翼墙或暗柱时不应小于层高的1/12。
以上规定目的是为防止因墙体平面外刚度过小，稳定性差，容易在偏心荷载作用下压屈失稳，但这些规定对于八度地震区的多层及低高层剪力墙结构显得不够合理。
例如5~15层的剪力墙结构，一般墙肢在重力荷载代表值作用下轴压比都小于0. 2，电算结果墙体往往只需要构造配筋，但只因底部功能要求3.9m层高，墙厚就得2 40mm,若业主要求室内视野开阔，不设外纵墙，横墙朝外端头不允许带翼墙或端柱时，当层高3>5~4.2m时，则墙厚需要320~350mm,显然不合理。
所以像这样的特殊情况的低多层建筑不应要求死扣规范，而通过采用概念设计分析，控制墙肢轴压比，进行墙体截面条件、强度和稳定性验算并在构造上适当加强暗柱或配筋，保证其整体性连接等措施，是可以使墙厚减小的。
2．墙体的配筋率，目前在“砼规”11.7.11条文强制规定在一、二、三级抗震等级
的剪力墙中，竖向和水平分布筋的最小配筋率均不应小于0.25%;部分框支剪力墙底部加强部位的配筋率不应小于0.3%;这配筋率比其在80年代前的配筋率).07~0.1%要大多了，和国外的配筋率0.1~0.25%的高者基本接轨，这在高层或者较长的剪力墙结构中应该是合理的，但对于低矮、短小的剪力墙值得探讨。
墙的水平分布筋是为横向抗剪以防止墙体在斜裂缝出现后发生脆性剪切破坏，同时起到抵抗温度应力防止砼出现裂缝，设计中当建筑物较高较长或框剪结构时配筋宜适当增加，特别在连梁部位或温度、刚度变化等敏感部位宜适当增加。
但对于矮、短的房屋，其水平筋的配筋率是否适当减小值得探讨。
墙的竖向钢筋主要起抗弯作用，目前在一些多层低高层剪力墙中电算结果多为构造配筋；但配筋时所取的配筋率有人往往扣除了约束边缘构件或构造边缘构件中的钢筋，笔者认为竖向最小配筋率应该包括边缘构件中的钢筋，墙肢的竖向配筋原则也应该尽量将钢筋布置在墙端部边缘区并保证钢筋间距≦300mm，也应该注意防止竖筋过多使墙的抗弯强度大于抗剪强度，对抗震不利。
四．剪力墙结构的超长问题
1. 混凝土规范9.1.1条规定现浇混凝土剪力墙结构的温度伸缩缝最大间距当在室内或土中时为45m，露天时为30m;而现浇框架剪力墙或框架核心筒结构的伸缩缝间距可取45~55m.规范的这一规定显然与现今建筑的体量越来越大但功能又要求不设缝发生矛盾；因此目前许多工程中的伸缩缝间距都突破了规范的规定，也造成了设计人员在设计中遇到超长结构时的胆量越来越大。
笔者认为今后当剪力墙结构超长时，应该慎重处理为好，过长时应该尽量设置温度伸缩缝，宜较严格遵守规范规定的限值，理由如下：
①．剪力墙结构刚度大，受温差影响大，混凝土的收缩、徐变产生的变形大，墙体对楼面、屋面产生的约束也大；当结构发生收缩变形时比其他结构易出现裂缝。
一些未超长的剪力墙结构产生墙体或楼面裂缝，其主要原因就在此。
②．剪力墙结构多用于商品住房和公寓，使用状况复杂，一旦私人购买的房子出现裂缝，虽然没有安全问题，但处理起来问题多，难度大，社会影响大。
③．混凝土结构受温度或收缩徐变的影响与众多因素有关；而体型庞大的剪力墙房屋往往形状复杂，混凝土收缩大，约束应力积聚也大，施工工艺及管理也难控制，环境影响使用变化难于判断，因此更难于解决混凝土收缩变形时，在受约束条件下引起拉应力而保证不出现裂缝。
④．目前混凝土的收缩量不断增大，已由80年代的一般收缩量300με上升到400με以上，因此使混凝土用量大的剪力墙产生裂缝的因素在增大。
⑤．目前随着市场形势的变化，大部分工程要赶工加班，质量难保证，为赶工混凝土中水泥用量普遍增大，使混凝土收缩量增大，加上由于混凝土强度的提高，使弹性模量增加将引起更大的约束拉应力产生，使结构出现裂缝的因素增多。
⑥．普遍使用商品混凝土泵送施工，为了泵送，增大水泥用量，减少了中粗骨料含量和骨料粒径，加上泵送混凝土配合比和施工送料时的不良因素影响等都加大了结构收缩量，增加产生裂缝的因素。
综上所述，今后在处理超长结构时，特别是处理超长的剪力墙结构时要特别慎重；当发生实在由于建筑使用功能要求不允许超长建筑设永久缝时，建议采用对结构施加预应力的方法并结合采用设计构造措施、施工措施共同给予处理。
