TU-1901双光束紫外可见分光光度计使用说明(精)
TU-1901型紫外可见分光光度计操作规程
一、目的：TU-1901型紫外可见分光光度计操作规程编写/修订人/日期年月日部门/姓名品质部/梅术军第一审核人/日期年月日部门/姓名品质部/刘士斌第二审核人/日期年月日部门/姓名品质部/ 批准人/日期年月日部门/姓名质量受权人/ 执行日期2020年11月01日颁发部门品质部分发部门品质部签收/日期：二、范围：适用于TU-1901型紫外可见分光光度计的操作、清洁和维护、维修。
三、职责：1、操作人：严格执行本规程，认真、及时、准确地填写相关记录；2、化验室负责人：监督检查检验员执行本操作规程。
四、内容：1、操作：1.1 测定前的准备工作，检查样品室内应无挡光物，检查电源插头是否插牢，开启打印机、计算机电源、计算机自动启动Windows XP，双击UVWin快捷图标或在【开始】菜单下选择【程序】→【紫外软件】→【TU1901窗口软件】即可启动TU-1901控制程序UVWin，进入光度计自检过程。
自检过程中，切勿开启样品室门，自检通过后进入主工作程序。
1.2 基线校正为保证仪器在整个波段范围内基线的平直度及光度准确度，每次测量前需进行基线校正或自动校零。
1.3 光度测量此功能下，可测样品的单波长，或至多10个波长的吸光度值或透过率值。
或选择菜单“窗口（W）”项打开1光度测量）1.4 设定参数测量前，首先需要设定测量操作的参数和条件。
单击按钮（或按F4键，或菜单中“测量（R）”项）弹出参数设定对话框“光度测量参数设置”，在波长（W）:中输入所需波长，添加，“光度模式（M）”中选择“Abs（吸光度）”或“%T”等需要的模式；然后再仪器标签“”中设定“光谱带宽”（一般为 2.0nm）和“响应时间”及“换灯波长”，然后点击“确定”退出。
1.5 测量参数设定完毕，单击控制按钮“”输入所需波长，点击“确定”按钮即可进入下一步操作，调整好波长后，将配对好的比色皿，放入空白样品将透光面放置在比色池的光路上（注意：比色皿的“s”标记方向要一致），然后从控制按钮上点击“”按钮进行校零，然后将靠近自己一侧的比色皿取出清洗放入样品，同法放置到样品池（靠近操作者的一侧）点击“”进行测量。
TU-1901双光束紫外可见分光光度计使用说明
TU-1901双光束紫外可见分光光度计1 仪器介绍紫外可见分光光度计是一种历史悠久、覆盖面很广、使用很多的分析仪器，在有机化学、生物化学、药品分析、食品检验、医药卫生、环境保护、生命科学等各个领域的科研、生产工作中都得到了极其广泛的应用。
北京普析通用仪器有限责任公司作为分析仪器的专业制造企业，多年的紫外分光光度计设计和制造经验在TU1901系列上得到了更充分地体现。
TU-1901、TU-1900紫外可见分光光度计系列产品以其出色的技术指标和稳定可靠的工作特性，友好直观的显示界面，流畅的人机对话操作，成功实现了超高精度和可靠性测量的严格要求，能极大地满足最专业用户分析工作需要。
2 主要特点①强劲的仪器性能：极其优良的光学系统，先进的电子学系统，高水准的机械系统，保证了0.010%T的超低杂散光；②稳定可靠的品质：双光束动态反馈比例记录测光系统保证了基线稳定性；氘灯、光电倍增管等关键器件均用进口件，保证仪器的稳定可靠和长寿命；③精准的测量：采用进口优质全息光栅，进一步降低仪器的杂散光，使仪器分析更加准确；④轻松高效的人机对话：基于WINDOWS环境设计的UVWin中文操作软件，提供了丰富的仪器控制和操作功能。
简单易用，灵活高效，轻松满足使用者的分析要求；⑤优异的可扩展性：有蠕动进样器、超微量池架、恒温池架、光学积分球、镜面反射、光纤附件和比色皿系列等大量用户可选专用附件，使仪器的应用范围大大扩展；⑥简单方便设备维护：独特的插座式钨灯和氘灯，换灯时免去光学调试，使设备仪器调试、维护更加简便。
3 技术参数波长范围：190nm～900nm波长准确度：±0.3nm (开机自动校准)波长重复性：0.1nm光谱带宽：TU-1900：2nmTU-1901：0.1nm、0.2nm、0.5nm、1.0nm、2.0nm、5.0nm 杂散光：≤0.01%T (220nm, NaI; 340nm, NaNo2)光度方式：透过率、吸光度、反射率、能量光度范围：-4.0～4.0Abs光度准确度：±0.002Abs (0～0.5Abs)；±0.004Abs (0.5～1.0Abs)；±0.3%T (0～100%T)光度重复性：0.001Abs (0～0.5Abs)；0.002Abs (0.5～1.0Abs)基线平直度：±0.001Abs基线漂移：0.0004Abs/h (500nm, 0Abs预热2小时后)光度噪声：±0.0004Abs4 仪器操作①打开计算机的电源开关，进入Windows操作环境。
TU-1900双光束紫外可见分光光度计操作规程
TU-1900双光束紫外可见分光光度计操作规程
一、开机
依次打开打印机，计算机，等Windows完全启动后，打开主机电源。
二、仪器初始化
打开“UVWin5.0”软件，仪器进行自检，如果自检各项都为“确定”则进入工做界面预热半小时，便可进行实验操作。
三、光度测量
1、参数设置
单击“光度测量”按钮，进入光度测量。
单击“参数设置”设置光度测
量参数。
2、校零
单击“校零”按钮，将两样品池都放入参比溶液，单击“确定”。
校完后，取出外池参比溶液。
3、测量
倒掉外池参比溶液，放入样品单击“开始”进行扫描。
四、光谱测量
1、参数设置
单击“光谱测量”按钮，进入光谱测量。
单击“参数设置”设置光谱测量参数。
2、基线校正
单击“基线”按钮，将两个样品池都放入参比溶液单击“确定”按钮，
校完后单击“确定”存入基线，取出参比。
3、扫描
倒掉外池参比溶液，放入样品单击“开始”进行扫描。
五、定量测量
1、参数设置
单击“定量测量”按钮，进入定量测量。
单击“参数设置”设置定量测量参数。
2、校零
单击“校零”按钮，将两样品池都放入参比溶液，单击“确定”。
校完后，取出外池参比溶液。
3、测量标准样品。
4、测量待测样品。
六、关机
退出在外操作系统后，依次关掉主机电源，计算机，打印机电源。
注意：1、仪器的安装环境严格执行《操作手册》中的要求；
2、本规程的狭缝均设置为2 nm；
3、本规程仅供操作者参考，相关内容应以《操作手册》为准。
TU--1901操作规程
ＴＵ―1901操作规程一、开机1．1 依次打开打印机、计算机，主机电源。
二、仪器初始化2．1在计算机窗口上双击图标，仪器进行自检,大约需要四分钟。
如果自检各项都“OK”预热半小时后，便可进入以下操作。
三、光度测量3．1 参数设置单击按钮，进入光度测量。
单击，设置光度测量参数，具体输入：1．波长数；2．相应波长值（从长波到短波）；3．测光方式（一般为Abs）；4．重复测量几次，是否取平均值，单击确认键退出设置参数。
3．2 校零单击，将两个样品池中都放入参比溶液，单击OK。
校完后，取出外池参比溶液。
3．3 测量倒掉取出的参比溶液，放入样品溶液，单击；即可测出样品的Abs值。
四、光谱扫描4．1 参数设置单击，进入光谱扫描。
单击，设置光谱扫描参数，1．波长范围（先输长波再输短波）；2．测光方式（一般为Abs）；3．扫描速度（一般为中速）；4．采样间隔（一般为1nm 或0.5nm）；5．记录范围（一般为0--1）。
单击退出参数设置。
4．2 基线校正单击，将两个品池中都放入参比溶液单击OK，校完后单击Yes存入基线，取出参比溶液。
4．3 扫描倒掉取出的参比溶液，放入样品单击，进行扫描，当扫描完毕后，单击检出图谱的峰、谷波长值及Abs值。
五、定量测量5．1 参数设置单击，进入定量测量；单击，将其转换为；单击，设置具体参数：1测量模式（一般为单波长）；2、输入测量波长；3、单击，在此项输入：①输入所配制标准样品个数；②输入相对应的标样浓度；③选择是否插入零点④选择曲线方式（一般为C =K0A+K1…）；单击退出参数设置，单击退出参数设置。
5．2 校零将两个样品池中都放入参比溶液，单击校零，校完后取出参比溶液。
5．3 测量标准样品单击，倒掉取出的参比溶液，放入一号标准样品，单击。
以次类推将所配标准样品测完。
然后在主菜单中单击下拉菜单检查曲线情况；单击。
退出。
5．4样品测定单击，将转换为，放入未知浓度样品，单击，即可测出样品浓度。
TU-1901紫外可见分光光度计标准操作规程
GMP工作标准目的：规范TU-1901紫外可见分光光度计的操作使用。
范围：TU-1901紫外分光光度计。
职责：化验人员负责执行，化验室主管负责监督实施。
内容：1 紫外分光光度计测量范围为：900nm～190nm，波长精度：<0.1nm。
2 紫外分光光度计的启动。
3 开机前，清除比色舱内的一切杂物。
4 使用前接通主机与打印机的电源，此时指示灯FEED红灯亮。
5 此时在打印机上安装感热纸。
6 按下“ONLINE”键，红灯即亮，此时处于打印状态，感热纸自动走动。
7 打开主机开关，同时打开计算机电源，计算机自动启动，屏幕显示TU-1901UVWin 画面，使TU-1901UVWin机开始工作。
8 待光度计自检无误后，方可进行具体测量。
9 TU-1901UV紫外分光光度计的使用9.1 当启动紫外分光光度计后，待屏幕显示TU-1901UVWin画面开始启动紫外控制程序，屏幕出现四个工作模式，在此工作方式下的方法，选择参数改变键，改变参数与被测样品的条件相符合。
9.2 将待测样品的空白溶液置石英比色皿中，擦拭石英比色皿，先用吸水纸轻轻吸干，再用擦镜纸按同一方向擦净，将两只比色皿置于吸收池内，其光面与光线进入方向一致，合上比色舱盖，此时按“AUTO ZERO”对空白进行调零。
9.3 选择所需要的功能，按其功能相应的数字键，进入选择的工作状态，根据屏幕显示内容操作。
测量时将靠近测量者一侧的比色皿换上待测样品进行测量。
TU-1901紫外可见分光光度计标准操作规程SOP-QC-2003-019.4 使用完毕，取出比色皿，输出打印纸，按“文件中的关闭”返回到“工作模式”。
9.5 关闭屏幕、打印机及主机开关，断开电源。
9.6 洗净比色皿，晾干。
9.7 清除比色舱，将干燥剂置放于主机舱内。
10 仪器的维护保养10.1 仪器安装在无腐蚀、无强烈振动的环境中，安装避免受电磁场干扰。
10.2 电源应有接地的电源线。
10.3 电源输入功率应大于160W，电压220V。

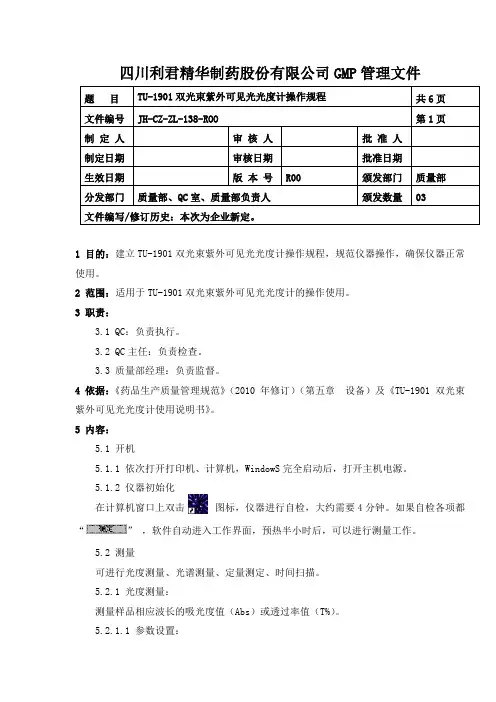

138TU-1901双光束紫外可见光光度计操作规程概要.
四川利君精华制药股份有限公司GMP管理文件1 目的：建立TU-1901双光束紫外可见光光度计操作规程，规范仪器操作，确保仪器正常使用。
2 范围：适用于TU-1901双光束紫外可见光光度计的操作使用。
3 职责：3.1 QC：负责执行。
3.2 QC主任：负责检查。
3.3 质量部经理：负责监督。
4 依据：《药品生产质量管理规范》（2010年修订）（第五章设备）及《TU-1901双光束紫外可见光光度计使用说明书》。
5 内容：5.1 开机5.1.1 依次打开打印机、计算机，WindowS完全启动后，打开主机电源。
5.1.2 仪器初始化在计算机窗口上双击图标，仪器进行自检，大约需要4分钟。
如果自检各项都“”，软件自动进入工作界面，预热半小时后，可以进行测量工作。
5.2 测量可进行光度测量、光谱测量、定量测定、时间扫描。
5.2.1 光度测量：测量样品相应波长的吸光度值（Abs）或透过率值（T%）。
5.2.1.1 参数设置：单击工具条的按钮（上方或左侧），进入光度测量。
单击按钮，弹出光度测量参数对话框，按检验方法中参数要求输入：波长数、波长值（波长值（A-J从长波到短波）、光度方式（Abs或T%）、重复测量次数（2或3）、计算平均值（√）、结果计算（不选）；单击退出参数设置，进行测量。
5.2.1.2 校零和测量：单击,将两个样品池中的杯子都放入空白溶液，单击，仪器自动完成校零，校零完成后，取出外池杯，倒掉空白溶液，放入样品溶液，单击；即可测出样品的Abs或T%值。
5.2.1.3 数据打印单击工具条打印按钮或选择菜单【文件】–>【打印】功能，既可完成打印。
5.2.1.4 数据保存选择菜单【文件】–>【保存】功能或单击工具条保存按钮可保存测量数据。
5.2.2 光谱扫描测量样品的光谱曲线，对应“应用”菜单的“光谱测量”，可记录样品的光度值随波长的变化曲线即光谱曲线。
5.2.2.1 参数设置单击工具条的（上方或左侧）进入光谱扫描。
紫外分光光度计tu1901
仪器分析仿真紫外分光光度计仿真系统培训软件操作手册设备型号：TU-1901系统版本：V1.1北京东方仿真技术有限责任公司二零一三年. 目录一、导读................................................................................................ - 3 -二、软件安装......................................................................................... - 3 -三、初步认识......................................................................................... - 3 -四、仿真操作......................................................................................... - 6 -五、相关说明....................................................................................... - 18 -一、导读本仿真系统是根据普析TU1901双光束紫外可见分光光度计及普析通用UVWin5.1.0工作站软件进行开发的仪器分析仿真系统。
本操作手册主要包括仿真系统的基本操作知识以及功能模块的描述。
具体的实验要求参见教师的相关教案。
二、软件安装参见《仿真软件安装》手册。
三、初步认识1.软件启动安装完软件后，可以通过下属两种方式启动仿真软件：启动方式一：在桌面点击仿真软件快捷方式：紫外光谱分析仿真，双击后可以运行软件；启动方式二：进入软件安装目录，找到PISPNETRun.exe文件，双击后可以运行。
TU-1900双光束紫外可见分光光度计
TU-1900双光束紫外可见分光光度计TU-1901型双光束紫外可见分光光度计使用说明1.开机：打开计算机电源开关，进入Windows操作环境，运行TU-1901UVWin程序，设置通讯端口，此时计算机将对仪器进行自检并初始化，仪器必须经过15～30分钟的预热稳定再开始测量。
2.基本操作：仪器有四个工作模式，分别为“光度测量”、“光谱测量”、“定量测量”与“时间扫描”。
（1）光度测量：选择菜单[应用]-[光度测量]项，打开测量窗口；按“F6”键，弹出参数设置对话框，设置光度方式（Abs、%T等），仪器（灯开关、光谱带宽、测量小数点位数等），检测波长数，波长值等；设置完毕，单击“Auto zero”按钮对空白样品进行校正，单击“Read”按钮进行测量。
（2）光谱扫描：选择菜单[应用]-[光谱测量]项，打开测量窗口；按“F6”键，弹出参数设置对话框，设置扫描起始波长，纵坐标范围，光度方式，仪器等；选择[配置]-[颜色]项，设置10个通道图谱的颜色，再选择[配置]-[目录]项，设置光谱扫描图谱保存路径；设置完毕，单击“Base line”按钮，进行基线校正，单击“Start”按钮开始扫描。
图谱扫描完毕后，选择[数据处理]菜单下相关各项对图谱进行分析。
TU-1901型双光束紫外可见分光光度计使用说明2.基本操作：仪器有四个工作模式，分别为“光度测量”、“光谱测量”、“定量测量”与“时间扫描”。
（3）定量测定：选择菜单[应用]-[定量测定]项，打开测量窗口；按“F6”键，弹出参数设置对话框，设置测量模式（单波长、双波长、双波长系数法等）、波长（单波长法：设置一个检测波长；双波长法：设置一个主波长与一个基线波长等）、参考（拟合曲线公式形式、拟合次数、浓度及系数等）、重复次数等；单击“Standard”按钮，在弹出窗口中输入样品编号、浓度等信息；单击“Read”按钮，系统将按照设定好的定量测试模式逐个移到相应波长测试并根据选定曲线计算浓度。
TU-1901双光束紫外可见分光光度计
TU-1901双光束紫外可见分光光度计一. 仪器的用途：紫外可见分光光度计是一种历史悠久、覆盖而大、使用广泛的分析仪器，已在有机化学、生物化学、药物分析、食品检验、医药卫生、环境保护、生命科学、农业等各个领域的科研、生产工作中得到了极英广泛的应用。
TU-1901双光朿紫外可见分光光度计可独立完成光度测量、光谱扫描、定量测立、DNA 蛋白质测量及数据打印等各种功能。
二. 仪器的操作：1.打开il•算机的电源开关，进入Windows操作环境。
确认样品室中无挡光物，打开主机电源开关，用鼠标单击“开始”选择“程序” -UVwin5紫外软件v5O4-Uvwin5紫外软件V5.0.4,由此进入紫外控制程序，岀现初始化工作画而，计算机将对仪器进行自检并初始化，每次测试后，在相应的项后显示“OK”,整个过程需要4min左右，仪器需预热15〜20min o2.在样品池插入黑挡板，选择“测量”菜单中的“暗电流校正”项，在整个波长范困内进行暗电流校正并存储数据。
3.选择“应用”菜单中的测量模式（光谱测疑、光度测量、定量测量和时间扫描四种模式），选择“配置”菜单中的“参数”项，设宜测量参数。
4.在样品池和参比池中放入参比溶液，选择“测量”菜单中的“基线校正”项，在整个波长范用内进行基线校正并存储数据。
5.根据参比池在里，样品池在外的原则放入样品,单击“Read” （或“Start”）进行测量。
6.保存数据。
7.测量结束后，关闭测量窗口，关闭仪器主机电源，然后正确退出Windows并关闭计算机电源。
取出比色皿进行冲洗。
8.淸扫仪器，保持仪器干净、整洁，打扫实验室，断电。
注意事项：1.该仪器为精密电子仪器，使用请认真阅读使用说明书。
机内有高压电源，严禁带电插拔电源及电源。
如违反操作远程，可能导致仪器损坏或伤人。
2.在可见区测泄时用玻璃比色皿，在紫外区测定时须用石英比色皿。
3.比色皿勿盛装腐蚀性的液体。
4•测量完后，须淸洗比色皿。
TU1901操作规程
ＴＵ―1901/1900简单操作步骤(UVWIN5.0版软件）一、开机打开稳压电源，等5-10秒，稳压电源稳定后依次打开打印机、计算机，等待计算机正常进入到桌面后，再打开仪器主机电源。
二、仪器初始化打开仪器主机电源后，确定样品池内没有挡光物（干燥袋或比色皿等）。
双击桌面的“紫外软件”图标，（或点击“开始”菜单，选择“程序”，找到“Uvwin5紫外软件”，选择“Uvwin5紫外软件”）；等待仪器进行初始化，每一项检查“正确”后进行测量。
三、测量1、正确放入比色皿：TU-1901仪器是双光束分光光度计，要在两个样品池内都放入空白溶液（或参比溶液）进行空白校正。
然后只取出外侧的比色皿，放入测量的样品进行读数。
备注：样品池内侧的参比溶液在测量中不能取出，除非空白溶液改变或测量波长改变才拿出重新进行空白校正。
2、选择测量功能：Uvwin5紫外软件提供了丰富的测量功能，根据需要在“工作室”内选择所需要的测量方式。
测量方式简介：①光度测量：可以做单个波长或多个波长下的吸光度（或透过率）测量。
②光谱扫描：主要测量样品的图谱做定性分析，即寻找测量样品的最大吸收峰。
③定量测定：主要通过测量标准样品自动建立工作曲线，来测量样品的浓度。
④时间扫描：主要测量样品在一定波长下随时间的变化曲线。
也称动力学测量。
3、设置参数：选择好测量方式后，直接按F4，（或点击“测量”，在下拉菜单中选择“参数设置”）进入参数设置界面。
主要设置测量波长。
设置完成后一定单击“确定”，完成设置。
4、空白校正：正确放入空白溶液后，点击“校零”（在光谱扫描功能下是“基线”）键进行空白校正。
5、读数：空白校正完成后，正确放入样品，点击“开始”键（或按F9）进行测量。
四、完成：测量完成后根据需要保存或打印测量数据。
退出紫外程序后如果不保存数据将清除。
五、关机一定要取出样品池内的所有比色皿，关闭Uvwin5紫外软件。
退出紫外操作系统后，依次关掉主机、计算机、打印机电源。
TU-1901双光束紫外可见分光光度计
新材料与产业技术北京研究院分析测试中心TU-1901双光束紫外可见分光光度计操作规程仪器购置时间 2014年10月负责人 白思源编号：CZGC-002ＴＵ―1901紫外可见分光光度计操作规程一、开机1．1 依次打开打印机、计算机、仪器主机电源。
二、仪器初始化2．1在计算机窗口上双击图标，仪器进行自检,大约需要四分钟。
如果自检各项都显示正确，预热半小时后，便可任意进入以下操作。
三、光度测量3．1 参数设置单击按钮，进入光度测量。
单击，设置光度测量参数，具体输入：1．波长数；2．相应波长值（从长波到短波）；3．测光方式（一般为T%或Abs）；4．重复测量次数，是否取平均值，单击确认键退出设置参数。
3．2 校零单击,将两个样品池中都放入参比溶液，单击。
校完后，取出外池参比溶液。
3．3 测量倒掉取出的参比溶液，放入样品溶液，单击；即可测出样品的Abs值。
四、光谱扫描4．1 参数设置单击，进入光谱扫描。
单击，设置光谱扫描参数，1．波长范围（先输长波再输短波）；2．测光方式（一般为T%或Abs）；3．扫描速度（一般为中速）；4．采样间隔（一般为1nm或0.5nm）；5．记录范围（一般为0--1）。
单击退出参数设置。
4．2 基线校正单击，将两个样品池中都放入参比溶液单击，校完后单击存入基线，取出外池参比溶液。
4．3 扫描倒掉取出的参比溶液，放入样品单击进行扫描，当扫描完毕后，单击检出图谱的峰、谷波长值及Abs值。
五、定量测量5．1 参数设置单击，进入定量测量；单击，设置具体参数：1、测量模式（一般为单波长）；2、输入测量波长；3、选择曲线方式（一般为C =K0A+K1…）；单击 退出参数设置， 5．2 校零将两个样品池中都放入参比溶液，单击校零，校完后,取出外池参比溶液。
5．3 测量标准样品单击测量窗口，倒掉取出的参比溶液，放入一号标准样品，输入相应的标液浓度单击。
以次类推将所配标准样品测完。
检查曲线相关系数,K值情况；5．4样品测定单击测量窗口，放入待测样品，单击，即可测出样品浓度。
TU-1901双光束紫外可见分光光度计使用说明(精)
TU-1901xx紫外可见分光光度计1仪器介绍紫外可见分光光度计是一种历史悠久、覆盖面很广、使用很多的分析仪器,在有机化学、生物化学、药品分析、食品检验、医药卫生、环境保护、生命科学等各个领域的科研、生产工作中都得到了极其广泛的应用。
北京普析通用仪器有限责任公司作为分析仪器的专业制造企业,多年的紫外分光光度计设计和制造经验在TU1901系列上得到了更充分地体现。
TU-1901、TU-1900紫外可见分光光度计系列产品以其出色的技术指标和稳定可靠的工作特性,友好直观的显示界面,流畅的人机对话操作,成功实现了超高精度和可靠性测量的严格要求,能极大地满足最专业用户分析工作需要。
2主要特点①强劲的仪器性能:极其优良的光学系统,先进的电子学系统,高水准的机械系统,保证了0.010%T的超低杂散光;②稳定可靠的品质:双光束动态反馈比例记录测光系统保证了基线稳定性;氘灯、光电倍增管等关键器件均用进口件,保证仪器的稳定可靠和长寿命;③精准的测量:采用进口优质全息光栅,进一步降低仪器的杂散光,使仪器分析更加准确;④轻松高效的人机对话:基于WINDOWS 环境设计的UVWin 中文操作软件,提供了丰富的仪器控制和操作功能。
简单易用,灵活高效,轻松满足使用者的分析要求;⑤优异的可扩展性:有蠕动进样器、超微量池架、恒温池架、光学积分球、镜面反射、光纤附件和比色皿系列等大量用户可选专用附件,使仪器的应用范围大大扩展;⑥简单方便设备维护:独特的插座式钨灯和氘灯,换灯时免去光学调试,使设备仪器调试、维护更加简便。
3技术参数波长范围:190nm ~900nm波长准确度:±0.3nm (开机自动校准波长重复性:0.1nm光谱带宽:TU-1900:2nmTU-1901:0.1nm 、0.2nm、0.5nm、1.0nm、2.0nm、5.0nm杂散光:≤0.01%T(220nm, NaI; 340nm, NaNo2光度方式:透过率、吸光度、反射率、能量光度范围:-4.0~4.0Abs光度准确度:±0.002Abs (0~0.5Abs ; ±0.004Abs (0.5~1.0Abs ; ±0.3%T (0~ 100%T光度重复性:0.001Abs (0~0.5Abs ;0.002Abs (0.5~1.0Abs基线平直度:±0.001Abs基线漂移:0.0004Abs/h (500nm, 0Abs预热2小时后光度噪声:±0.0004Abs4仪器操作①打开计算机的电源开关,进入Windows 操作环境。
002 TU-1901双光束紫外可见分光光度仪标准操作清洁维护保养规程
TU-1901双光束可见分光光度仪使用、维护保养标准操作规程起草人：起草日期：年月日审核人：审核日期：年月日批准人：批准日期：年月日生效日期：年月日起草部门：质量管理部颁发部门：质量管理部分发部门：质量管理部ＴＵ―1901双光束可见分光光度仪使用、维护保养标准操作规程一 目 的：规范TU-1901双光束可见分光光度仪使用的操作维护保养规程二 适应范围：我公司TU-1901双光束可见分光光度仪三 责 任 者：质量管理部QC四 内 容：1．开机1．1 依次打开打印机、计算机，WindowS 完全启动后，打开主机电源。
2．仪器初始化2．1在计算机窗口上双击 图标，仪器进行自检,大约需要四分钟。
如果自检各项都“” ，进入工作界面，预热半小时后，便可任意进入以下操作。
3．光度测量 3．1 参数设置 →工作室单击 按钮，进入光度测量单击 。
，设置光度测量参数，具体输入：1．波长数；2．相应波长值（从长波到短波）；3．测光方式（一般为T%或Abs ）；4． 重复测量次数，是否取平均值，单击确认键退出设置参数。
3．2 校零单击,将两个样品池中都放入参比溶液，单击。
校完后，取出外池参比溶液。
3．3 测量倒掉取出的参比溶液，放入样品溶液，单击 ；即可测出样品的Abs 值。
4．光谱扫描4．1 参数设置→工作室单击 ，进入光谱扫描。
单击 ，设置光谱扫描参数，1．波长范围（先输长波再输短波）；2．测光方式（一般为T%或Abs ）；3．扫描速度（一般为中速）；4．采样间隔（一般为1nm 或0.5nm ）；5．记录范围（一般为0--1）。
单击退出参数设置。
4．2 基线校正单击，将两个样品池中都放入参比溶液单击，校完后单击存入基线，取出参比溶液。
4．3 扫描倒掉取出的参比溶液，放入样品单击进行扫描，当扫描完毕后，单击检出图谱的峰、谷波长值及Abs值。
5．定量测量5．1 参数设置→工作室单击，进入定量测量；单击，设置具体参数：1、测量模式（一般为单波长）；2、输入测量波长；3、选择曲线方式（一般为C =K0A+K1…）；单击退出参数设置。
TU-1901型紫外分光度仪器操作规程
一、目的为确保TU-1901型紫外分光光度仪器使用规范操作，建立TU-1901型紫外分光光度仪使用的标准操作规程，清洁方法、维护保养、安全注意事项。
二、适用范围适用于TU-1901型紫外分光光度仪的标准操作、清洁、维护保养。
三、职责车间检验专员负责本标准的实施四、关键点严格执行操作程序五、内容1流程图无2步骤2.1操作程序2.1.1打开稳压电源、主机开关、及电脑开关，点击UVPROBE进入测定的窗口。
2.1.2建立标准曲线2.1.3准备好浓度不同的标准样品。
2.1.4选择窗口到光度测定，打开光度，打开光度测定模块2.1.5确认仪器已经连接2.1.6进行基线校正2.1.7建立数据的采集方法2.1.8选择编辑的方法2.1.9指定采集数据的波长，并单击加入2.1.10对于数据输入方法的选项，选择仪器的采集分光光度计的数据，标示用分光度光度计，而不是键入数据到表中，其他的设置一律用默认参数。
2.1.11点击标准标签2.1.12在类型选项类，选择多点，以使标准曲线具有多个数据点。
2.1.13在公式选项内，选择比值2.1.14在曲线数框中选择3次，标示使用3次曲线2.1.15点击仪器参数的标签2.1.16测定方式选择吸收值2.1.17狭缝宽框中选择2.0，其它选保留使缺省值2.1.18保存数据的采集方法2.1.19选择文件到另存为2.1.20在文件名框内，输入Photometh2.1.21 点击标准表的任何位置激活标准表，在表中输入如下的样品标准符合浓度值。
读取标准样品的数据。
2.1.22点击光度计链接条上的链接键2.1.23将第一个标准品放置到样品室点击读取键2.1.24逐个把余下的样品放入样品室，如上采集读数。
2.1.25此后UVPROBE自动计算结果2.1.26选择文件打印2.1.27使用完毕后，关闭仪器开关，填写仪器使用记录。
2.2清洁要求方法2.2.1样品室每次实验后清洁一次，清除样品室内残留的液体样品，防止蒸发，避免对样品的室的腐蚀。
TU-1900双光束紫外可见分光光度计操作规程(精)
TU-1900双光束紫外可见分光光度计操作规程1．目的规范TU-1900紫外可见分光光度计的使用。
2．范围适用于TU-1900紫外可见分光光度计的使用。
3．职责精密仪器室管理员对本规程的实施负责。
4．规程4.1测试准备工作4.1.1打开主机电源开关之前，检查一下试样室是否放置遮光物。
4.1.2打开打印机电源，打开主机电源，预热15-30分钟后，打开计算机电源，启动“TU-1900UVWin”控制程序。
4.1.3光度计进入自检过程，自检无误后进入主工作程序。
4.2设定参数4.2.1根据工作需要，选择工具按钮或者在菜单“应用”项中选择光度测量、光谱扫描、定量测定、时间扫描。
4.2.2单击工具按钮或选择菜单中“配置”下“参数”项。
选择起始波长、结束波长、扫描速度、纵座标范围、光度方式等。
4.3基线校正测量样品前应当对空白样品进行基线校正以消除比色皿误差。
单击“Base Line”按钮，数据保存在内存中。
4.4测量插入样品后，单击“Start”按钮。
最后10次扫描结果保存在内存的10通道中。
4.5数据处理4.5.11数学计算。
选择菜单中“数据处理”下的“数学计算”功能.4.5.2图谱转换。
选择菜单中“数据处理”下的“变换”功能。
4.5.3峰值检出。
选择菜单中“数据处理”下的“峰值检出”功能。
4.5.4打印数据。
4.6结束工作4.6.1测量工作结束后，用户应先退出“TU-1900UVWin”控制程序。
关电源时，应先关闭仪器主机电源；然后退出WINDOWS并关闭计算机电源，最后关闭其它设备的电源。
4.6.2将比色皿洗净干燥放回盒内。
4.5.3试样室放入干燥剂,盖上防尘罩4.6.4实验完毕后，打扫仪器室桌面与地面清洁，保持桌面整洁。
4.6.5填写仪器使用记录。
TU-1901紫外可见分光光度计操作
TU－1901操作规程一、开机1.1打开计算机、打印机，等电脑进入Windows桌面；1.2打开仪器主机电源并确认样品池中无比色皿。
二、仪器初始化2.1在计算机窗口上双击图标，仪器进行初始化,大约需五分钟左右。
如果初始化各项都显示“确定”后进入仪器主菜单界面，此时可以看到左上角新建工作室中有四大功能：“光度测量、光谱扫描、定量测定、时间扫描”。
预热半小时后，便可进入以下操作(初始化时请勿打开样品室盖)。
三、光度测量3.1 参数设置单击按钮，进入光度测量。
单击，设置光度测量参数，具体输入：1、添加波长（可输入多个波长）；2、测光方式（一般为Abs）；3、重复测量几次，是否取平均值，单击确认键退出设置参数。
3.2 校零将两个样品池中都放入空白溶液，单击。
校零完后，取出外池空白溶液。
3.3 测量倒掉取出的空白溶液，放入样品溶液，单击；即可测出样品的Abs值。
四、光谱扫描4.1 参数设置单击，进入光谱扫描。
单击，设置光谱扫描参数，1、测光方式（一般为Abs）；2、波长范围（起点为长波，终点为短波）；3、扫描速度（一般为中速）；4、采样间隔（一般为1nm或0.5nm）；5、显示范围（一般为0－1）；6、扫描方式（一般为单次扫描）。
单击确定键退出参数设置。
4.2 基线校正将两个样品池中都放入空白溶液，单击，校完后单击确定键存入基线，取出外池空白溶液。
4.3 扫描倒掉取出的空白溶液，放入样品单击，进行扫描，当扫描完毕后，单击检出图谱的峰、谷波长值及Abs值(注意阈值的大小)。
五、定量测量5.1 参数设置单击，进入定量测量；单击， 1、设置测量参数：①测量方法（一般为单波长）；②输入测量波长；③输入标准样品和未知样品名称；2、设置校正曲线：①选择曲线方程和方程次数（一般为C＝f(Abs,一次)）②输入相对应的标样浓度单位；③选择是否插入零点和曲线评估；④选择校正方法（一般为浓度法）。
单击确定键退出参数设置。
5.2 校零将两个样品池中都放入空白溶液，单击校零。
TU-1901紫外可见分光光度计
2
2、紫外可见分光光度法分类
目视比色法
光电比色法
紫外分光光度法
分光光度法
紫外可见分光光度法
可见分光光度法
比色分析法：利用比较待测溶液本身的颜色或加入试剂后呈现的颜色深浅来 测定溶液中待测物质的浓度的方法
17
（四）检测器
检测器是利用光电效应将透过吸收池的光信
号变成可测的电信号。
常用的检测器有光电池、光电管及光电倍增
管。
TU-1810 所用
光电池
光电管
光电倍增管
18
三、分光光度计的检验和维护
（一）分光光度计的检验 为保证测试结果的准确可靠，新制造、
使用中和修理后的分光光度计都应定期进 行检定。紫外-可见分光光度计的检定周期 为1年，在此期间内，仪器经修理或对测量 结果有怀疑时，应及时进行检定。
31
（9）定期进行性能指标检测，发现问题即 与厂家或销售部门联系解决。
32
(四)TU-1901紫外可见分光光度计的 故障诊断与维修
33
现象
原因 A.电源线接触不良
接通电源仪器不动作
B.保险管熔断 C.电路故障
A.打印机故障
不能打印谱图
B.仪器CPU板故障 C.仪器打印机连线松动
ROM (只读内存)检查 波长原点
27
TU-1901分光光度计对光源的使用要求：
1、分光光度计安装调试正常后，如无特殊情 况不能随意搬动仪器机体，避免带来的震动引起 光源灯及聚光镜等螺丝松动，导致光斑偏离。
双光束紫外可见分光光度计使用、清洁和维护操作规程
1.目的为规范TU-1901型双光束紫外可见分光光度计的使用、清洁和维护的操作，特制定本规程。
2.适用范围适用于TU-1901型双光束紫外可见分光光度计使用、清洁和维护。
3.引用文件3.1《TU-1901型双光束紫外可见分光光度计使用说明书》3.2《UVWIM5使用指南》4.责任者4.1质量控制部5.工作原理5.1分子的紫外可见吸收光谱是由于分子中的某些基团吸收了紫外可见辐射光后，发生了电子能级跃迁而产生的吸收光谱。
由于各种物质具有各自不同的分子、原子和不同的分子空间结构，其吸收光能量的情况也就不会相同，因此，每种物质就有其特有的、固定的吸收光谱曲线，可根据吸收光谱上的某些特征波长处的吸光度的高低判别或测定该物质的含量，这就是分光光度计定性和定量分析的基础。
5.2紫外可见分光光度计的工作原理基于朗伯-比尔定律，即当一束平行单色光垂直通过某一均匀非散射的吸光物质时,其吸光度与吸光物质的浓度及吸收层厚度成正比。
6.具体内容6.1操作步骤6.1.1测量前的准备6.1.1.1打开计算机的电源开关及显示屏开关，进入Windows操作环境。
6.1.1.2确认样品室中无挡光物，打开紫外可见分光光度计主机电源开关。
6.1.1.3双击联机计算机桌面的“UVWin5紫外软件”快捷方式图标，进入紫外控制程序，出现初始化工作界面，计算机将对仪器进行自检并初始化，每项测试后，在相应的项后显示“OK”，整个程序需要4分钟左右，自检结束。
6.1.1.4仪器经过预热30分钟后再开始测定。
6.1.2仪器操作6.1.2.1光度测量6.1.2.1.1激活光度测量窗口，选择【测量】菜单下的【参数设置】子菜单，打开光度测量参数设置窗口。
6.1.2.1.2在测量选项卡中，在【波长】编辑框中输入要测量的波长点，然后点击【添加】按钮，即可在下面的波长点列表中添加一个测量波长点，测量波长最多可设置26个，最少需要设置一个。
如果需要删除波长点或清除波长列表，可点击【删除】按钮和【清除】按钮。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TU-1901双光束紫外可见分光光度计
1 仪器介绍
紫外可见分光光度计是一种历史悠久、覆盖面很广、使用很多的分析仪器, 在有机化学、生物化学、药品分析、食品检验、医药卫生、环境保护、生命科学等各个领域的科研、生产工作中都得到了极其广泛的应用。
北京普析通用仪器有限责任公司作为分析仪器的专业制造企业, 多年的紫外分光光度计设计和制造经验在 TU1901系列上得到了更充分地体现。
TU-1901、 TU-1900紫外可见分光光度计系列产品以其出色的技术指标和稳定可靠的工作特性, 友好直观的显示界面, 流畅的人机对话操作, 成功实现了超高精度和可靠性测量的严格要求,能极大地满足最专业用户分析工作需要。
2 主要特点
①强劲的仪器性能:极其优良的光学系统,先进的电子学系统,高水准的机械系统,保证了 0.010%T的超低杂散光;
②稳定可靠的品质:双光束动态反馈比例记录测光系统保证了基线稳定性; 氘灯、光电倍增管等关键器件均用进口件,保证仪器的稳定可靠和长寿命; ③精准的测量:采用进口优质全息光栅,进一步降低仪器的杂散光,使仪器分析更加准确;
④轻松高效的人机对话:基于 WINDOWS 环境设计的 UVWin 中文操作软件, 提供了丰富的仪器控制和操作功能。
简单易用, 灵活高效, 轻松满足使用者的分析要求;
⑤优异的可扩展性:有蠕动进样器、超微量池架、恒温池架、光学积分球、镜面反射、光纤附件和比色皿系列等大量用户可选专用附件, 使仪器的应用范围大大扩展;
⑥简单方便设备维护:独特的插座式钨灯和氘灯,换灯时免去光学调试,使设备仪器调试、维护更加简便。
3 技术参数
波长范围:190nm ~900nm
波长准确度:±0.3nm (开机自动校准
波长重复性:0.1nm
光谱带宽:TU-1900:2nm
TU-1901:0.1nm 、 0.2nm 、 0.5nm 、 1.0nm 、 2.0nm 、 5.0nm 杂散光:≤0.01%T (220nm, NaI; 340nm, NaNo2
光度方式:透过率、吸光度、反射率、能量
光度范围:-4.0~4.0Abs
光度准确度:±0.002Abs (0~0.5Abs ; ±0.004Abs (0.5~1.0Abs ; ±0.3%T (0~ 100%T 光度重复性:0.001Abs (0~0.5Abs ; 0.002Abs (0.5~1.0Abs
基线平直度:±0.001Abs
基线漂移:0.0004Abs/h (500nm, 0Abs预热 2小时后
光度噪声:±0.0004Abs
4 仪器操作
①打开计算机的电源开关, 进入 Windows 操作环境。
确认样品室中无挡光物, 打开紫外分光光度计电源,单击“ 开始” 选择“ 程序”→UVWin5紫外软件 V5.0.4, 进入紫外控制程序, 出现紫外初始化画面, 计算机对紫外进行自检并初始化, 仪器需要预热 15~20min。
②在样品池插入黑挡板,选择“ 测量” 菜单中的“ 暗电流校正” 项,在整个波长范围内进行暗电流校正并存储数据。
③选择“ 应用” 菜单中的测量模式(光谱测量、光度测量、定量测量和时间扫描四种模式,选择“ 配置” 菜单中的“ 参数” 项,设置测量参数。
④在样品池和参比池中放入参比溶液,选择“ 测量” 菜单中的“ 基线校正” 项, 在整个波长范围内进行基线校正,并存储数据。
⑤根据参比池在内,样品池在外的原则放入样品,点击“Read” (或 Start 进行测量。
⑥保存测量数据。
⑦测量结束后, 关闭测量窗口, 关闭紫外分光光度计主机电源, 推出 Windows , 关闭电脑。
⑧取出比色皿,冲洗。
注意:可见光测定时用玻璃比色皿, 紫外光测定时用石英比色皿。
比色皿中切勿承装腐蚀性液体。
