CA6140拨叉831005说明书(附机械加工工艺过程卡和全套图纸)
CA6140车床的拨叉831005__课程设计说明书
东华理工大学长江学院机械制造工艺课程设计院系：机械与电子工程系专业：机械工程及自动化班级：1130010学号：1130010328姓名：刘家飞指导老师：余宏涛2014/5/30目录1、零件的工艺性分析 (3)1.1拨叉的用途 (3)1.2拨叉的技术要求 (3)1.3审查拨叉的工艺性 (4)2、确定毛坯、绘制毛坯,三维建模简图 (4)2.1选择毛坯 (5)2.2确定毛坯尺寸公差和机械加工余量 (5)2.2.1 公差等级 (5)2.2.2 铸件重量 (6)2.2.3 零件表面粗糙度 (6)2.2.4 机械加工余量 (6)2.2、绘制铸件毛坯简图 (7)3、拟定拨叉工艺路线 (8)3.1定位基准的选择 (8)3.1.1 粗基准的选择 (8)3.1.2 精基准的选择 (8)3.2 表面加工方法的选择 (8)3.3 工序集中与分散 (9)3.4 工序顺序的安排 (9)3.5 确定工艺路线 (9)4、机械加工余量、工序尺寸及毛坯尺寸的确定： (11)5、确定切削用量及基本工时 (12)6、夹具的设计 (17)7.、参考文献 (20)8、设计的感想与体会 (21)序言机械制造工艺学课程设计是我们在我们学完了了大学的全部的基础课、技术基础课以及大部分专业课之后进行的。
这是对我们毕业之前对所学的课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此在大学四年中占有重要的地位。
就个人而言，我希望能通过这次课程设计，进行一次适应性的锻炼。
由于能力有限，设计尚有许多不足，恳请各位老师给以指导。
1、零件的工艺性分析对于拨叉831005采用HT200，铸造工艺优点：1）适用范围广2）铸造法能采用的材料广3）成本低廉、综合经济性能好、能源、材料消耗及成本为其他金属成形方法所不及的。
1.1拨叉的用途题目所给的零件是CA6140车床的拨叉。
它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。
CA6140拨叉831005专用夹具设计说明书(全套图纸)
毕业设计说明书论文(图纸) QQ 36396305序言机械制造工艺学课程设计是我们学完大学全部基础课，技术基础课以及大部分专业课之后进行的，机械制造工艺与机床夹具课程教学的一个不可缺少的辅助环节。
它是我们全面地综合运用本课程及其有关先修课程的理论和实践知识进行加工工艺及夹具结构设计的一次重要实践，对于培养我们编制机械加工工艺规程和机床夹具设计的能力，为以后搞好毕业设计和去工厂从事工艺与夹具设计具有十分重要的意义。
本次课程设计培养了我们综合运用机械制造工艺学及相关专业课程的理论知识，结合金工实习、生产实习中学到的实践知识，独立地分析和解决机械加工工艺问题，初步具备设计一个中等复杂程度零件的工艺规程的能力。
让我们初步具备设计保证加工质量的高效、省力、经济合理的专用夹具的能力。
掌握从事工艺设计的方法和步骤，为学生今后进行毕业设计和去工厂从事工艺与夹具设计打下良好的基础。
由于能力有限，设计有许多不足之处，恳求各位老师给予指教。
一 零件的分析(一) 零件的作用众所周知，现在的机床有许多半自动控制的，这类机床能实现有级调速，靠的是拨叉拨动从动装置而实现。
本工艺学课程就是针对CA6140车床的拨叉而设计的，此零件的结构如图所示。
它安装在机床齿条的末端，调速时扇形齿由人工拨动，使齿条左右移动，此时拨叉拨动从动装置末端的轴套也作左右移动，从而使得转换齿轮的啮合，达到调速的目的。
零件有花键，可以保证零件使用时不发生转动。
零件工作时所受的载荷主要是两槽在花键孔方向上的载荷。
(二) 零件的工艺分析CA6140的拨叉共有两组加工表面，现分述如下：1. 以右端面为基准的加工表面这组加工表面包括：mm 012.0018+宽槽内外表面至该基准面的距离，槽mm03.008+内表面至基准面的距离。
2. 以mm 25φ花键孔为中心的加工表面这组加工表面包括：mm 28.0022+φ孔，mm 023.0025+φ六齿方齿花键孔，以及2×15°倒角。
CA6140拨叉831005专用夹具设计说明书
序言机械制造工艺学课程设计是我们学完大学全部基础课，技术基础课以及大部分专业课之后进行的，机械制造工艺与机床夹具课程教学的一个不可缺少的辅助环节。
它是我们全面地综合运用本课程及其有关先修课程的理论和实践知识进行加工工艺及夹具结构设计的一次重要实践，对于培养我们编制机械加工工艺规程和机床夹具设计的能力，为以后搞好毕业设计和去工厂从事工艺与夹具设计具有十分重要的意义。
本次课程设计培养了我们综合运用机械制造工艺学及相关专业课程的理论知识，结合金工实习、生产实习中学到的实践知识，独立地分析和解决机械加工工艺问题，初步具备设计一个中等复杂程度零件的工艺规程的能力。
让我们初步具备设计保证加工质量的高效、省力、经济合理的专用夹具的能力。
掌握从事工艺设计的方法和步骤，为学生今后进行毕业设计和去工厂从事工艺与夹具设计打下良好的基础。
由于能力有限，设计有许多不足之处，恳求各位老师给予指教。
一 零件的分析(一) 零件的作用众所周知，现在的机床有许多半自动控制的，这类机床能实现有级调速，靠的是拨叉拨动从动装置而实现。
本工艺学课程就是针对CA6140车床的拨叉而设计的，此零件的结构如图所示。
它安装在机床齿条的末端，调速时扇形齿由人工拨动，使齿条左右移动，此时拨叉拨动从动装置末端的轴套也作左右移动，从而使得转换齿轮的啮合，达到调速的目的。
零件有花键，可以保证零件使用时不发生转动。
零件工作时所受的载荷主要是两槽在花键孔方向上的载荷。
(二) 零件的工艺分析CA6140的拨叉共有两组加工表面，现分述如下：1. 以右端面为基准的加工表面这组加工表面包括：mm 012.0018+宽槽内外表面至该基准面的距离，槽mm03.008+内表面至基准面的距离。
2. 以mm 25φ花键孔为中心的加工表面这组加工表面包括：mm 28.0022+φ孔，mm 023.0025+φ六齿方齿花键孔，以及2×15°倒角。
mm 012.0018+和mm 03.008+槽上下表面。
CA6140车床拨叉(831005)的机械加工工艺规程编制及工时定额计算

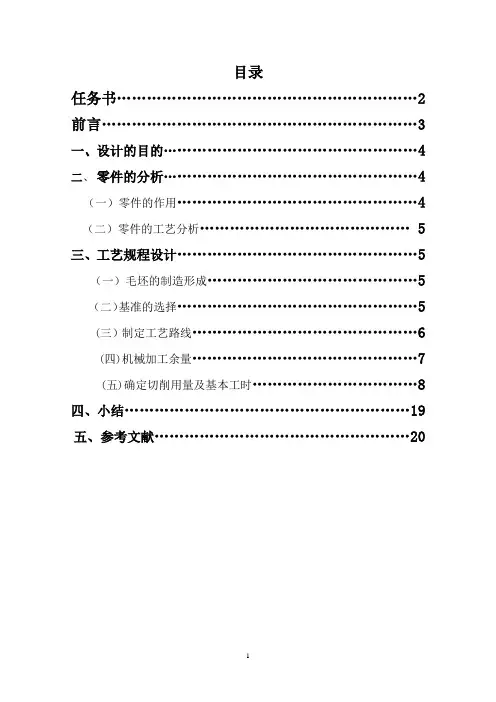

目录任务书 (2)前言 (3)一、设计的目的 (4)二、零件的分析 (4)（一）零件的作用 (4)（二）零件的工艺分析 (5)三、工艺规程设计 (5)（一）毛坯的制造形成 (5)（二）基准的选择 (5)(三）制定工艺路线 (6)(四)机械加工余量 (7)(五)确定切削用量及基本工时 (8)四、小结 (19)五、参考文献 (20)任务书题目 CA6140车床拨叉（831005）的机械加工工艺规程编制及工时定额计算（大批量生产）设计内容1.对零件进行工艺分析，画零件图2.确定毛坯的制造方式，绘制毛坯简图3.制定零件的机械加工工艺路线，填写机械加工工艺过程卡4.对指定工序，选择机床及工、夹、量、刃具，确定加工余量及工序间尺寸与公差，确定切削用量，填写工艺过程卡5.编写设计说明书要求提交1.零件图 1张2.毛坯图 1张3.零件机械加工工艺规程卡 1张4.工序卡 1份5.设计说明书 1份前言通过机床工艺及夹具设计，汇总所学专业知识如一体(如《公差于配合》、《机械零件设计》、《金属切削机床》、《机械制造工艺》等)。
让我们对所学的专业课得以巩固、复习及实用，在理论与实践上有机结合；使我们对各科的作用更加深刻的熟悉与理解，并为以后的实际工作奠定坚实的基础！在些次设计中我们主要是设计CA6140拨叉的铣床夹具。
在此次课程设计过程中，我小组成员齐心协力、共同努力完成了此项设计。
在此期间查阅了大量的书籍，并且得到了有关老师的指点，尤其是我系杨丽老师的大力帮助，在此表示感谢！机电工程3班第2小组2014年6月23日一、设计的目的机械制造工艺学课程设计,是在学完机械制造工艺学及夹具设计原理课程，经过生产实习取得感性知识后进行的一项教学环节；在老师的指导下，要求在设计中能初步学会综合运用以前所学过的全部课程，并且独立完成的一项工程基本训练。
同时，也为以后搞好毕业设计打下良好基础。
通过课程设计达到以下目的：1、能熟练的运用机械制造工艺学的基本理论和夹具设计原理的知识，正确地解决一个零件在加工中的定位，夹紧以及合理制订工艺规程等问题的方法，培养学生分析问题和解决问题的能力。
CA6140车床831007拨叉说明书
——CA6140车床拨叉学院名称： 机械工程学院 专 业： 机械设计制造及其自动化 班 级： 姓 名： 学 号： 指导教师姓名： 指导教师职称：2011年06月JIANGSU TEACHERS UNIVERSITY OF TECHNOLOGY 工艺设计课程设计目录第1章零件分析 (2)1.1零件的作用 (2)1.2设计任务 (2)1.3零件的工艺分析 (5)1.3.1需要加工的表面 (5)1.3.2基面的选择 (5)1.3.3工艺规程的制定 (6)设计总结 (8)参考文献 (9)第1章零件分析1.1零件的作用题目所给的零件是CA6140车床上的拨叉，他位于车床变速箱内。
主要作用是用于车床的变速起换档作用，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩。
零件上方的Ф40孔与操纵机构相连，二下方的Ф55半孔则是用于与所控制齿轮所在的轴接触。
通过上方的力拨动下方的齿轮变速。
两件零件铸为一体，加工时分开。
1.2设计任务本次课程设计主要是机械加工工艺规程设计。
机械加工工艺规程设计运用了基准选择等知识，通过此次设计，使大家学会如何安排工序，制定工艺流程，掌握零件的加工过程分析、工艺文件的编制等。
设计期间，我们需清楚了解机械加工工艺规程完成机械加工工艺过程卡片。
机械加工工艺规程简称为工艺规程，是指导机械加工的主要技术文件，它是把工艺过程的有关内容用文字及表格的形式写成工艺文件，一般应包括下列内容：零件的加工工艺路线，各工序的具体加工内容，切削用量，工时定额以及所采用的设备和工艺装备等。
机械加工工艺过程卡片是以工序为单位说明一个零件全部加工过程的工艺卡片。
这种卡片包括零件各个工序的名称、工序内容，经过的车间、工段、所用的机床、刀具、量具，工时定额等。
同时，还需要需要设计完成一张毛坯图及一张零件图。
如图1-1所示，为所设计零件CA6140车床拨叉毛坯图。
如图1-2所示，为所设计零件CA6140车床拨叉零件图。
超详细的CA6140车床拨叉(831005)零件的机械加工工艺规程及夹具设计综述
课程设计说明书设计题目：设计“CA6140车床”拨叉零件的机械加工工艺规程及工艺装备（中批量生产）设计者x x x x指导教师 xxxxXxxx学院Xxxx班Xxxx年xx月xx日Xxxx学院机械制造工艺学课程设计说明书题目设计“CA6140车床”拨叉零件的机械加工工艺规程及工艺装备（中批量生产）1.零件毛坯合图一张2．机械制造加工工艺过程综合卡片一张3．结构设计装配图一张4．课程设计说明书一份前言通过机床工艺及夹具设计，汇总所学专业知识如一体(如《公差于配合》、《机械零件设计》、《金属切削机床》、《机械制造工艺》等)。
让我们对所学的专业课得以巩固、复习及实用，在理论与实践上有机结合；使我们对各科的作用更加深刻的熟悉与理解，并为以后的实际工作奠定坚实的基础！在些次设计中我们主要是设计CA6140拨叉的铣床夹具。
在此次课程设计过程中，我小组成员齐心协力、共同努力完成了此项设计。
在此期间查阅了大量的书籍，并且得到了有关老师的指点，尤其是教务处张永丹老师，我系xxx老师的大力帮助，在此表示感谢！机制xxxx班第x小组20**年1月15日目录前言 (3)一．设计的目的： (5)二．零件的分析 (5)（一）、零件的作用： (5)（二）、零件的工艺分析： (6)二、工艺规程设计 (6)(一) 确定毛坯的制造形成。
(6)（二）基准的选择。
(6)（三）制定工艺路线。
(7)(二) 机械加工余量。
(8)(四)确定切削用量及基本工时。
(9)夹具设计 (20)（一）问题的提出.......................... 错误！未定义书签。
（二）夹具设计............................ 错误！未定义书签。
参考文献.................................. 错误！未定义书签。
小结. (24)械加工工序卡片 (26)一．设计的目的：机械制造工艺学课程设计,是在学完机械制造工艺学及夹具设计原理课程，经过生产实习取得感性知识后进行的一项教学环节；在老师的指导下，要求在设计中能初步学会综合运用以前所学过的全部课程，并且独立完成的一项工程基本训练。
拨叉(831005型号)零件的加工工艺规程及专用夹具设计(全套图纸)
机械制造工艺学课程设计说明书题目：设计CA6140拨叉（831005）零件的加工工艺规程及备工艺装（年产量为4000件）班级：姓名：指导教师：完成日期：目录一、零件工艺性分析 (1)1.1、零件的作用 (1)1.2、零件的工艺分析 (1)二、机械加工工艺规程设计 (2)2.1、确定毛坯的制造形成 (2)2.2、基准的选择 (2)2.2.1粗基准的选择 (2)2.2.2精基准的选择 (2)2.3、制定工艺路线 (2)2.3.1工艺路线方案一 (3)2.3.2工艺路线方案二 (3)三、机械加工余量、工序尺寸及毛皮尺寸的确定 (4)3.1、毛坯余量及尺寸的确定 (4)3.2、确定工序 (4)四、夹具的设计 (12)4.1、提出问题 (12)4.2、设计思想 (13)4.3、夹具设计 (13)4.3.1定位分析 (14)4.3.2切削力、夹紧力、切屑用量和切屑速度的计算 (14)4.3.3夹具操作说明 (15)五.体会 (15)六．参考文献 (16)一、零件工艺性分析1.1、零件的作用题目给定的零件是CA6140拨叉，它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求进行工作。
宽度为18+0.012mm的槽尺寸精度要求很高，因为在拨叉拔动使滑移齿轮时如果槽的尺寸精度不高或间隙很大时，滑移齿轮得不到很高的位置精度。
所以，宽度为18+0.012mm的槽和滑移齿轮的配合精度要求很高。
1.2、零件的工艺分析二、机械加工工艺规程设计2.1、确定毛坯的制造形成零件材料HT200、考虑到此零件的工作过程中并有变载荷和冲击性载荷，因此选用锻件，以使金属纤维尽量不被切断，保证零件的工作可靠。
由于生产纲领为中批生产而且零件的尺寸并不很大，故可采取模锻成型。
经查《金属机械加工工艺人员手册》表5-5取等级为2级精度底面及侧面浇注确定待加工表面的加工余量为3±0.8mm。
2.2基准的选择2.2.1 粗基准的选择因为要保证花键的中心线垂直于右端面，所以以Φ40的外圆表面的粗基准。
CA6140车床拨叉(831005)课程设计说明书解读
广东海洋大学2010届本科生课程设计本科生课程设计CA6140车床拨叉（831005）机械加工工艺规程设计及夹具设计学生姓名所在专业机械设计制造及其自动化所在班级机电1101学号201011411129指导教师谭光宇职称教授副指导教师职称答辩时间2013年 7 月 12 日目录目录设计总说明 (I)前言 ................................................................................................... 错误！未定义书签。
1零件工艺性分析 . (1)1.1零件的作用 (1)1.2零件的工艺分析 ................................................................... 错误！未定义书签。
2机械加工工艺规程设计. (2)2.1确定毛坯、绘制毛坯简图 (2)2.1.1选择毛坯 (2)2.1.2确定毛坯的机械加工余量及尺寸确定 (2)2.1.3绘制毛坯简图 (3)2.2定位基准的选择 (3)2.2.1粗基准的选择 (3)2.2.2精基准的选择 (3)2.3各表面加工方案的确定 (3)2.4加工阶段的划分 (4)2.5工序的集中与分散 (4)2.6制定工艺路线 (4)3确定机械加工余量和工序尺寸 (6)4 夹具设计 (15)4.1夹具体设计前言 (15)4. 2 问题的提出 (16)4.3夹具体设计 (16)总结 (18)鸣谢 (19)参考文献 (20)设计总说明一、设计题目与要求CA6140车床拨叉零件的机械加工工艺规程及夹具设计。
年产量为5000件（大批生产），零件由指导教师指定。
（零件参考图附后）二、设计内容1．对零件进行工艺分析，画零件图；2．确定毛坯的制造方式，绘制毛坯简图；3．制定零件的机械加工工艺路线，填写机械加工工艺过程卡；4．对指定工序，选择机床及工、夹、量、刃具，确定加工余量及工序间尺寸与公差，确定切削用量，填写工艺过程卡；5．对指定工序进行机床夹具设计计算和机构设计，画夹具装配图；6．对夹具的一个零件设计零件图；7．编写设计计算说明书三、进度安排四、设计工作要求提交：1．零件图 1张（A4～A3）2．毛坯图 1张（A4～A3）3．机械加工工艺过程卡 1张4．机械加工工序卡 1张5．夹具结构设计装配图 1张（A1～A0）6．夹具结构设计零件图 1张（A3～A1，夹具体零件）7．课程设计说明书 1份，参考广东海洋大学毕业设计说明书撰写格式关键词：机械加工工艺；夹具设计；装配图；零件图；设计说明书前言通过机械加工工艺规程及机床夹具的设计，汇总所学专业知识如一体(如《机械精度设计与质量保证》、《机械设计》、《金属切削机床》、《机械制造技术基础》等)。
CA6140拨叉831005说明书(附机械加工工艺过程卡和全套图纸)
机械制造工艺学课程设计说明书设计题目：设计“CA6140车床”拨叉零件的机械加工工艺规程及工艺装备（中批量生产）设计者指导教师机械制造工艺学课程设计说明书题目设计“CA6140车床”拨叉零件的机械加工工艺规程及工艺装备（中批量生产）内容 1.零件图一张 2．毛坯图一张3．机械制造加工工艺过程综合卡片一张4．结构设计装配图一张5．结构设计零件图一张6．课程设计说明书一份前言通过机床工艺及夹具设计，汇总所学专业知识如一体(如《公差于配合》、《机械零件设计》、《金属切削机床》、《机械制造工艺》等)。
让我们对所学的专业课得以巩固、复习及实用，在理论与实践上有机结合；使我们对各科的作用更加深刻的熟悉与理解，并为以后的实际工作奠定坚实的基础！在些次设计中我们主要是设计CA6140拨叉的铣床夹具。
在此次课程设计过程中，我小组成员齐心协力、共同努力完成了此项设计。
在此期间查阅了大量的书籍，并且得到了有关老师的指点，尤其是教务处张永丹老师，我系刘学斌老师的大力帮助，在此表示感谢！机制0202班第G小组2006年1月15日一．设计的目的：机械制造工艺学课程设计,是在学完机械制造工艺学及夹具设计原理课程，经过生产实习取得感性知识后进行的一项教学环节；在老师的指导下，要求在设计中能初步学会综合运用以前所学过的全部课程，并且独立完成的一项工程基本训练。
同时，也为以后搞好毕业设计打下良好基础。
通过课程设计达到以下目的：1、能熟练的运用机械制造工艺学的基本理论和夹具设计原理的知识，正确地解决一个零件在加工中的定位，夹紧以及合理制订工艺规程等问题的方法，培养学生分析问题和解决问题的能力。
2、通过对零件某道工序的夹具设计，学会工艺装备设计的一般方法。
通过学生亲手设计夹具（或量具）的训练，提高结构设计的能力。
3、课程设计过程也是理论联系实际的过程，并学会使用手册、查询相关资料等，增强学生解决工程实际问题的独立工作能力。
二．零件的分析（一）、零件的作用：题目给定的零件是CA6140拨叉（见附图1）它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求进行工作。
CA6140车床 拨叉 831005 工艺设计说明书
目录第1章零件分析…………………………………………………………第2章工艺规划…………………………………………………………第1章 零件分析1.1零件图1.2生产批量中批生产：产品品种固定，但数量少，品种较多，需要周期性的轮换生产，大多数工作地点的加工对象是周期性的变换。
特点：采用通用和专用设备，按工艺路线成流水线布置或机群式布置。
广泛使用专用夹具、刀具、量具。
1.3加工表面分析CA6140拨叉共有两组加工表面，它们之间有一定的位置要求。
现分述如下：1.以花键孔的中心线为基准的加工面这一组包括mm 22φ的六齿方花键孔。
mm 22φ的六齿方花键孔两端︒⨯152倒角和距中心线为27mm的上平面。
2.以工件右端面为基准的8mm的槽和18mm的槽。
经上述分析可知，对于两组加工表面而言，可先加工其中一组表面，然后借助于专用夹具加工另一组表面。
本零件的加工表面有空、端面、槽，材料为HT200，参考《机械制造工艺设计简明手册》其加工方法如下：μ，φ22mm内1.φ22mm内孔公差等级为IT11，表面粗糙度Ra6.3m孔加工方法为：钻孔，扩孔。
μ，右端面加工方法2.右端面公差等级为IT8，表面粗糙度Ra3.2m为：粗车，精车μ，上端面加工方法3.上端面公差等级为IT11，表面粗糙度Ra3.2m为：粗铣，精铣μ， 8mm槽加工方法4.8mm槽公差等级为IT8，表面粗糙度Ra1.6m为：粗铣，精铣μ，18mm槽加工方法5.18mm槽公差等级为IT9，表面粗糙度Ra3.2m为：粗铣，精铣μ，花键槽加工方法为：6.花键槽公差等级为IT9，表面粗糙度Ra3.2m拉削第2章工艺规划2.1 粗、精基准选择1.粗基准的选择对于零件而言，尽可能选择不加工表面为粗基准。
而对有若干个不加工表面的工件，则应以与加工表面要求相对位置精度较高的不加工表面作粗基准。
对一般轴类零件而言，以外圆作为粗基准是完全合理的。
根据这个基准选择原则，现选取φ40轴的外圆柱轮廓表面作为粗基准。
CA6140车床拨叉(831005)课程设计说明书
本科生课程设计CA6140车床拨叉（831005）机械加工工艺规程设计及夹具设计学生姓名所在专业机械设计制造及其自动化所在班级机电1101学号201011411129指导教师谭光宇职称教授副指导教师职称答辩时间2013年 7 月 12 日目录设计总说明 (I)前言 ...................................................................................................... 错误!未定义书签。
1零件工艺性分析 . (1)1.1零件的作用 (1)1.2零件的工艺分析 ...................................................................... 错误!未定义书签。
2机械加工工艺规程设计 . (2)2.1确定毛坯、绘制毛坯简图 (2)2.1.1选择毛坯 (2)2.1.2确定毛坯的机械加工余量及尺寸确定 (2)2.1.3绘制毛坯简图 (3)2.2定位基准的选择 (3)2.2.1粗基准的选择 (3)2.2.2精基准的选择 (3)2.3各表面加工方案的确定 (3)2.4加工阶段的划分 (4)2.5工序的集中与分散 (4)2.6制定工艺路线 (4)3确定机械加工余量和工序尺寸 (6)4 夹具设计 (15)4.1夹具体设计前言 (15)4. 2 问题的提出 (16)4.3夹具体设计 (16)总结 (18)鸣谢 (19)参考文献 (20)设计总说明一、设计题目与要求CA6140车床拨叉零件的机械加工工艺规程及夹具设计。
年产量为5000件（大批生产），零件由指导教师指定。
（零件参考图附后）二、设计内容1．对零件进行工艺分析，画零件图；2．确定毛坯的制造方式，绘制毛坯简图；3．制定零件的机械加工工艺路线，填写机械加工工艺过程卡；4．对指定工序，选择机床及工、夹、量、刃具，确定加工余量及工序间尺寸与公差，确定切削用量，填写工艺过程卡；5．对指定工序进行机床夹具设计计算和机构设计，画夹具装配图；6．对夹具的一个零件设计零件图；7．编写设计计算说明书三、进度安排四、设计工作要求提交：1．零件图 1张（A4～A3）2．毛坯图 1张（A4～A3）3．机械加工工艺过程卡 1张4．机械加工工序卡 1张5．夹具结构设计装配图 1张（A1～A0）6．夹具结构设计零件图 1张（A3～A1，夹具体零件）7．课程设计说明书 1份，参考广东海洋大学毕业设计说明书撰写格式关键词：机械加工工艺；夹具设计；装配图；零件图；设计说明书前言通过机械加工工艺规程及机床夹具的设计，汇总所学专业知识如一体(如《机械精度设计与质量保证》、《机械设计》、《金属切削机床》、《机械制造技术基础》等)。
831005拨叉设计说明书
课程名称：机械制造工艺学题目：CA6140车床拨叉（831005）机械加工工艺规程设计及夹具设计学院机械制造及自动化工程学院学生姓名学号专业层次班级任课教师年月日目录摘要 (1)一、零件工艺性分析 (2)1.1零件的作用 (2)1.2零件的工艺分析 (2)1.3零件的尺寸图 (3)2 .机械加工工艺规程设计 (3)2.1确定毛坯、绘制毛坯简图 (3)2.1.1选择毛坯 (3)2.1.2确定毛坯的机械加工余量及尺寸确定 (3)2.1.3绘制毛坯简图 (4)2.2定位基准的选择 (4)2.2.1粗基准的选择 (4)2.2.2精基准的选择 (4)2.3各表面加工方案的确定 (4)2.4加工阶段的划分 (5)2.5工序的集中与分散 (5)2.6制定工艺路线 (5)3.确定机械加工余量和工序尺寸 (7)4.夹具设计 (13)4.1夹具体设计前言 (13)4. 2 问题的提出 (14)4.3夹具体设计及计算 (14)4.4夹具装配图 (15)总结 (16)参考文献 (17)CA6140车床拨叉（831005）机械加工工艺规程设计及夹具设计课程设计说明书摘要这次设计的是CA6140车床（831005）拨叉，包括零件图、毛坯图、装配图各一张，机械加工工序卡片一套以及课程设计说明书的编写。
首先我们要熟悉零件和了解其作用：它位于车床变速机构中，主要起换档作用。
然后，根据零件的性质和零件图上各端面的粗糙度确定毛坯的尺寸和械加工余量。
最后拟定拨差的工艺路线图，制定该工件的夹紧方案，画出夹具装配图。
通过这次课程设计，了解并认识一般机器零件的生产工艺过程，巩固和加深已学过的技术基础课和专业课的知识，理论联系实际，从中锻炼自己分析问题、解决问题的能力，为今后的工作打下一个良好的基础，并且为后续课程的学习打好基础。
关键词：机床拨叉；基准；工艺路线；工序；夹具设计1.零件工艺性分析1.1零件的作用题目给定的零件是CA6140拨叉，它位于车床变速机构中，主要起换档，使尺寸精度要求很高，因主轴回转运动按照工作者的要求进行工作。
CA6140车床拨叉设计说明书(含图纸)
1.零件分析1.1 零件的作用题所给的是CA6140车床上的拨叉，它位于车床变速机构中，主要起换挡作用，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩。
零件上方的Φ20mm的孔与操作机构相连，下方的Ф50mm的半孔则是用于与所控制齿轮所在的轴接触，通过上方的力拨动下方的齿轮变速，两零件铸造为一体，加工时分开。
1.2 零件的工艺分析CA6140车床上的拨叉共有两处加工表面。
其间有一定的位置要求，分述如下：1.2.1以Ф20mm为中心的加工表面这一组加工表面包括：Ф20mm的孔，以及其上下表面，孔壁上有一个装配时要钻铰的Ф8mm的锥孔，一个M6的螺纹孔，和一个缺口。
1.2.2以Ф50mm为中心的加工表面这一组加工表面包括：Ф50mm的孔，以及其上、下端面；这两组表面有一定的位置要求；（1）Ф50mm的孔的上、下表面与Ф20的孔的垂直度误差为0.07mm。
（2）Ф20mm的孔的上、下表面与Ф20的孔的垂直度误差为0.05mm。
（3）Ф50mm、Ф20mm的孔的上、下表面以及Ф50mm的孔的内表面的粗糙度误差为3.2um。
（4）Ф20mm的孔的内表面的粗糙度误差为1.6um，精度为IT7。
2. 工艺规程设计2.1毛坯的制造形式零件材料为HT200，考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，故选择铸件毛坯。
图一毛坯图2.2基准面的选择2.2.1粗基准的选择对零件而言，尽可能选择不加工表面为粗基准，而对若干个不加工表面的工件，则应以与加工表面要求相对位置精度较高的不加工表面作粗基准，根据这个基准原则，现取Ф20mm的孔的不加工外轮廓表面作为粗基准，利用一组共两个短V形块支承两个Ф20mm孔的外轮廓作主要定位面，以消除3个自由度，再用一个支承板支撑在Ф72mm的上表面，以消除3个自由度。
2.2.2精基准的选择主要应考虑基准重合问题。
当设计基准不重合时，应该进行尺寸换算，这在以后还要专门计算，此处不再重复。
CA6140拨叉831005
机械制造工艺学课程设计说明书设计题目：设计“CA6140车床〞拨叉零件的机械加工工艺规程及工艺装备〔中批量生产〕设计者指导教师机制0202班年月日学院1 / 40机械制造工艺学课程设计说明书题目设计“CA6140车床〞拨叉零件的机械加工工艺规程及工艺装备〔中批量生产〕容1.零件图一2．毛坯图一3．机械制造加工工艺过程综合卡片一4．结构设计装配图一5．结构设计零件图一6．课程设计说明书一份2 / 40前言通过机床工艺及夹具设计，汇总所学专业知识如一体(如《公差于配合》、《机械零件设计》、《金属切削机床》、《机械制造工艺》等)。
让我们对所学的专业课得以巩固、复习及实用，在理论与实践上有机结合；使我们对各科的作用更加深刻的熟悉与理解，并为以后的实际工作奠定坚实的根底！在些次设计中我们主要是设计CA6140拨叉的铣床夹具。
在此次课程设计过程中，我小组成员齐心协力、共同努力完成了此项设计。
在此期间查阅了大量的书籍，并且得到了有关教师的指点，在此表示感！3 / 40机制0202班第G小组年月日一．设计的目的：机械制造工艺学课程设计,是在学完机械制造工艺学及夹具设计原理课程，经过生产实习取得感性知识后进展的一项教学环节；在教师的指导下，要求在设计中能初步学会综合运用以前所学过的全部课程，并且独立完成的一项工程根本训练。
同时，也为以后搞好毕业设计打下良好根底。
通过课程设计到达以下目的：1、能熟练的运用机械制造工艺学的根本理论和夹具设计原理的知识，正确地解决一个零件在加工中的定位，夹紧以及合理制订工艺规程等问题的方法，培养学生分析问题和解决问题的能力。
2、通过对零件某道工序的夹具设计，学会工艺装备设计的一般方法。
通过学生亲手设计夹具〔或量具〕的训练，提高结构设计的能力。
3、课程设计过程也是理论联系实际的过程，并学会使用手册、查询相关资料等，增强学生解决工程实际问题的独立工作能力。
4 / 40二．零件的分析〔一〕、零件的作用：题目给定的零件是CA6140拨叉〔见附图1〕它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求进展工作。
CA6140车床831005拨叉机械加工工艺及右端面铣夹具设计
机械制造技术基础课程设计CA6140车床831005拨叉机械加工工艺及右端面铣夹具设计辽宁工程技术大学课程设计I一、设计题目设计“CA6140车床831005（第2组）拨叉”零件的机械加工工艺及工艺设备二、原始资料(1) 被加工零件的零件图1张(2) 生产类型:（中批或大批大量生产）三、上交材料1．绘制零件图1张2．毛坯图1张3．编制机械加工工艺过程综合卡片1套4．编制机械加工工艺卡片（仅编制所设计夹具对应的那道工序的机械加工工艺卡片）1套5．绘制夹具装配图（A0或A1）1张6．绘制夹具中1个零件图（A1或A2。
装配图出来后，由指导教师为学生指定需绘制的零件图，一般为夹具体）。
1张7．编写课程设计说明书（约5000-8000字）。
1份四、进度安排本课程设计要求在3周内完成。
1．第l～2天查资料，熟悉题目阶段。
2．第3～7天，完成零件的工艺性分析,确定毛坯的类型、制造方法和机械加工工艺规程的设计并编制出零件的机械加工工艺卡片。
3．第8～10天，完成夹具总体方案设计（画出草图，与指导教师沟通，在其同意的前提下，进行课程设计的下一步）。
4．第11～13天，完成夹具总装图的绘制。
5．第14～15天，零件图的绘制。
6．第16～18天，整理并完成设计说明书的编写。
7．第19天，完成图纸和说明书的输出打印。
8．第20～21天，答辩五、指导教师评语该同学在课程设计过程中表现认真，工艺路线夹具设计方案，说明书及图纸质量，综合评定其成绩为。
成绩：指导教师日期摘要本学期我设计的题目是CA6140车床拨叉及右端面的夹具设计，其中包括零件图、毛坯图、夹具装配图和夹具中一个零件图各一张，机械加工工艺过程卡片和与工序卡片各一张还有课程设计说明书的编写。
首先我们要熟悉零件和了解其作用，它位于车床变速机构中，主要起换档作用。
然后，根据零件的性质和零件图上各端面的粗糙度确定毛坯的尺寸和机械加工余量。
最后拟定拨叉的工艺路线图，制定该工件的夹紧方案，画出夹具装配图，最后编写课程设计说明书。
课程设计CA6140拨叉(831005)
课程设计题目：设计CA6140拨叉（831005）零件的加工工艺规程及铣宽为80+0。
03mm槽的专用夹具设计班级：机械工程及自动化姓名：xxx指导教师：xxx完成日期：2010课程设计任务书一、设计题目CA6140拨叉831005加工工艺设计及加工铣宽为80+0。
03mm槽的夹具设计。
二、原始资料(1）被加工零件的零件图1张（2）生产类型:大批生产三、上交材料（1) 绘制零件图1张（2）毛坯图1张(3) 编制机械加工工艺过程综合卡片1张（4) 与所设计夹具对应那道工序的工序卡片1张（5）绘制夹具装配图1张(6) 绘制夹具中图1张（7）课程设计说明书（5000～8000字）1份说明书主要包括以下内容（章节）①目录②摘要（中外文对照的，各占一页)③零件工艺性分析④机械加工工艺规程设计⑤指定工序的专用机床夹具设计⑥方案综合评价与结论⑦体会与展望⑧参考文献四、进度安排(参考)(1) 熟悉零件,画零件图2天（2）选择工艺方案,确定工艺路线，填写工艺过程综合卡片5天(3）工艺装备设计（画夹具装配图及夹具体图) 9天(4）编写说明书3天(5）准备及答辩2天五、指导教师评语成绩：指导教师日期成绩评定采用五级分制，即优秀、良好、中等、及格和不及格。
优秀：设计方案合理并新颖，设计说明书及设计图纸规范、内容丰富.在设计过程中勤奋好学、有创新思想；良好:设计方案合理，设计说明书及设计图纸比较规范、内容比较丰富。
在设计过程中勤奋好学、有创新思想；中等：设计方案一般，设计说明书及设计图纸欠规范、内容一般。
在设计过程中比较勤奋、创新思想不明显；及格：设计方案不完善,存在一些小错误，说明书及设计图纸欠规范、内容一般。
在设计过程中勤奋精神不够:不及格:设计方案有严重错误，设计说明书及设计图纸不规范、内容浅薄。
在设计过程中勤奋好学精神不够.摘要本学期我设计的题目是CA6140车床（831005)拨叉的铣宽为80+0。
03mm槽的夹具设计，其中包括零件图、毛坯图、夹具装配图和夹具中一个零件图各一张，机械加工工艺过程卡片和与工序卡片各一张还有课程设计说明书的编写。
机械制造工艺学课程设计CA6140拨叉831005说明书(附机械加工工艺过程卡和全套图纸)
机械制造工艺学课程设计CA6140拨叉831005说明书(附机械加工工艺过程卡和全套图纸)设计者指导教师机械制造工艺学课程设计说明书题目设计“CA6140车床”拨叉零件的机械加工工艺规程及工艺装备（中批量生产）内容1、零件图一张2、毛坯图一张3、机械制造加工工艺过程综合卡片一张4、结构设计装配图一张5、结构设计零件图一张6、课程设计说明书一份前言通过机床工艺及夹具设计，汇总所学专业知识如一体(如《公差于配合》、《机械零件设计》、《金属切削机床》、《机械制造工艺》等)。
让我们对所学的专业课得以巩固、复习及实用，在理论与实践上有机结合；使我们对各科的作用更加深刻的熟悉与理解，并为以后的实际工作奠定坚实的基础！在些次设计中我们主要是设计CA6140拨叉的铣床夹具。
在此次课程设计过程中，我小组成员齐心协力、共同努力完成了此项设计。
在此期间查阅了大量的书籍，并且得到了有关老师的指点，尤其是教务处张永丹老师，我系刘学斌老师的大力帮助，在此表示感谢！机制xx01班第A小组xx年1月1日一、设计的目的：机械制造工艺学课程设计,是在学完机械制造工艺学及夹具设计原理课程，经过生产实习取得感性知识后进行的一项教学环节；在老师的指导下，要求在设计中能初步学会综合运用以前所学过的全部课程，并且独立完成的一项工程基本训练。
同时，也为以后搞好毕业设计打下良好基础。
通过课程设计达到以下目的：1、能熟练的运用机械制造工艺学的基本理论和夹具设计原理的知识，正确地解决一个零件在加工中的定位，夹紧以及合理制订工艺规程等问题的方法，培养学生分析问题和解决问题的能力。
2、通过对零件某道工序的夹具设计，学会工艺装备设计的一般方法。
通过学生亲手设计夹具（或量具）的训练，提高结构设计的能力。
3、课程设计过程也是理论联系实际的过程，并学会使用手册、查询相关资料等，增强学生解决工程实际问题的独立工作能力。
二、零件的分析（一）、零件的作用：题目给定的零件是CA6140拨叉（见附图1）它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求进行工作。
CA6140车床拨叉(831005)课程设计说明书
广东海洋大学2010届本科生课程设计本科生课程设计CA6140车床拨叉（831005）机械加工工艺规程设计及夹具设计学生姓名所在专业机械设计制造及其自动化所在班级机电1101学号201011411129指导教师谭光宇职称教授副指导教师职称答辩时间2013年 7 月 12 日目录目录设计总说明 (I)前言 ...................................................................................................... 错误!未定义书签。
1零件工艺性分析 . (1)1.1零件的作用 (1)1.2零件的工艺分析 ...................................................................... 错误!未定义书签。
2机械加工工艺规程设计. (2)2.1确定毛坯、绘制毛坯简图 (2)2.1.1选择毛坯 (2)2.1.2确定毛坯的机械加工余量及尺寸确定 (2)2.1.3绘制毛坯简图 (3)2.2定位基准的选择 (3)2.2.1粗基准的选择 (3)2.2.2精基准的选择 (3)2.3各表面加工方案的确定 (3)2.4加工阶段的划分 (4)2.5工序的集中与分散 (4)2.6制定工艺路线 (4)3确定机械加工余量和工序尺寸 (6)4 夹具设计 (15)4.1夹具体设计前言 (15)4. 2 问题的提出 (16)4.3夹具体设计 (16)总结 (18)鸣谢 (19)参考文献 (20)设计总说明一、设计题目与要求CA6140车床拨叉零件的机械加工工艺规程及夹具设计。
年产量为5000件（大批生产），零件由指导教师指定。
（零件参考图附后）二、设计内容1．对零件进行工艺分析，画零件图；2．确定毛坯的制造方式，绘制毛坯简图；3．制定零件的机械加工工艺路线，填写机械加工工艺过程卡；4．对指定工序，选择机床及工、夹、量、刃具，确定加工余量及工序间尺寸与公差，确定切削用量，填写工艺过程卡；5．对指定工序进行机床夹具设计计算和机构设计，画夹具装配图；6．对夹具的一个零件设计零件图；7．编写设计计算说明书三、进度安排四、设计工作要求提交：1．零件图 1张（A4～A3）2．毛坯图 1张（A4～A3）3．机械加工工艺过程卡 1张4．机械加工工序卡 1张5．夹具结构设计装配图 1张（A1～A0）6．夹具结构设计零件图 1张（A3～A1，夹具体零件）7．课程设计说明书 1份，参考广东海洋大学毕业设计说明书撰写格式关键词：机械加工工艺；夹具设计；装配图；零件图；设计说明书前言通过机械加工工艺规程及机床夹具的设计，汇总所学专业知识如一体(如《机械精度设计与质量保证》、《机械设计》、《金属切削机床》、《机械制造技术基础》等)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械制造工艺学课程设计说明书设计题目：设计“CA6140车床”拨叉零件的机械加工工艺规程及工艺装备（中批量生产）设计者指导教师机械制造工艺学课程设计说明书题目设计“CA6140车床”拨叉零件的机械加工工艺规程及工艺装备（中批量生产）内容 1.零件图一张 2．毛坯图一张3．机械制造加工工艺过程综合卡片一张4．结构设计装配图一张5．结构设计零件图一张6．课程设计说明书一份前言通过机床工艺及夹具设计，汇总所学专业知识如一体(如《公差于配合》、《机械零件设计》、《金属切削机床》、《机械制造工艺》等)。
让我们对所学的专业课得以巩固、复习及实用，在理论与实践上有机结合；使我们对各科的作用更加深刻的熟悉与理解，并为以后的实际工作奠定坚实的基础！在些次设计中我们主要是设计CA6140拨叉的铣床夹具。
在此次课程设计过程中，我小组成员齐心协力、共同努力完成了此项设计。
在此期间查阅了大量的书籍，并且得到了有关老师的指点，尤其是教务处张永丹老师，我系刘学斌老师的大力帮助，在此表示感谢！机制0202班第G小组2006年1月15日一．设计的目的：机械制造工艺学课程设计,是在学完机械制造工艺学及夹具设计原理课程，经过生产实习取得感性知识后进行的一项教学环节；在老师的指导下，要求在设计中能初步学会综合运用以前所学过的全部课程，并且独立完成的一项工程基本训练。
同时，也为以后搞好毕业设计打下良好基础。
通过课程设计达到以下目的：1、能熟练的运用机械制造工艺学的基本理论和夹具设计原理的知识，正确地解决一个零件在加工中的定位，夹紧以及合理制订工艺规程等问题的方法，培养学生分析问题和解决问题的能力。
2、通过对零件某道工序的夹具设计，学会工艺装备设计的一般方法。
通过学生亲手设计夹具（或量具）的训练，提高结构设计的能力。
3、课程设计过程也是理论联系实际的过程，并学会使用手册、查询相关资料等，增强学生解决工程实际问题的独立工作能力。
二．零件的分析（一）、零件的作用：题目给定的零件是CA6140拨叉（见附图1）它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求进行工作。
宽度为18+0.0120mm的槽尺寸精度要求很高，因为在拨叉拔动使滑移齿轮时如果槽的尺寸精度不高或间隙很大时，滑移齿轮得不到很高的位置精度。
所以，宽度为18+0.0120mm的槽和滑移齿轮的配合精度要求很高。
（二）、零件的工艺分析：CA6140拨叉共有两组加工表面。
1.以花键孔的中心线为基准的加工面这一组面包括Ø25+0.230mm的六齿方花键孔、Ø22+0.280花键底孔两端的2X150到角和距中心线为27mm的平面。
2.以工件右端面为基准的8+0.030 mm的槽和18+0.120mm的槽经上述分析可知，对于两组加工表面，可先加工其中一组表面，然后借助于专用夹具加工另一组表面。
二、工艺规程设计(一)确定毛坯的制造形成。
零件材料HT200、考虑到此零件的工作过程中并有变载荷和冲击性载荷，因此选用锻件，以使金属纤维尽量不被切断，保证零件的工作可靠。
由于生产纲领为中批生产而且零件的尺寸并不很大，故可采取模锻成型。
经查《金属机械加工工艺人员手册》表5-5取等级为2级精度底面及侧面浇注确定待加工表面的加工余量为3±0.8mm。
毛坯零件图如下图：（二）基准的选择。
1.粗基准的选择：因为要保证花键的中心线垂直于右端面，所以以Φ40的外圆表面的粗基准。
2.精度基准的选择：为保证定位基准和工序基准重合，以零件的A面为精基准。
(二)制定工艺路线。
方案一工序：1.粗、精车端面，钻、扩花键底孔、倒两端15°倒角。
2.粗、精铣削B面。
3.铣削8+0.030mm的槽。
4.铣削18+0.0120mm的槽。
5.拉花键。
方案二工序：1.粗、精车端面，钻、扩花键底孔、倒两端15°倒角。
以Ф40mm圆柱面为粗基准。
选用C3163-1转塔式六角车床及三爪卡盘夹具。
2.拉花键。
以A面为基准，3.铣削槽B面。
以花键的中心线及A面为基准。
选用X62W卧式铣床加专用夹具4.铣削8+0.030mm的槽。
以花键的中心线及A面为基准。
选用X62W卧式铣床加专用夹具。
5.铣削18+0.0120mm的槽。
以花键的中心线及A面为基准。
选用X62W卧式铣床加专用夹具。
方案分析：上述两方案中，工艺方案一把拉花键放在最后一道工序。
但此方案中2.3.4工序很难对工件进行定位和加紧、方案二中，把花键放在第一道工序的后边，这样，方案二中的3.4.5道工序很容易对工件进行定位与加紧即以花键中心线和A面作为3.4.5道工序的定位基准。
此方案定位精度高，专用夹具结构简单、可靠，所以采用方案二比较合理。
以上工艺过程详见附表1“机械加工工艺过程综合卡片”(三)机械加工余量。
CA6140的拨叉材料为HT200。
毛坯重量为1.0 kgσb =160MP a HBS 生产类型为由大、中批量生产，采用模锻锻模。
根据上述的原始资料加工工艺，分别确定各个加工表面的机械加工余量，工序尺寸以毛坯尺寸如下：1.A面的加工余量A面有3±0.8mm的加工余量，足够把铸铁的硬质表面层切除2.矩形花键底孔。
要求以矩形花键的外径定心，故采用拉削加工内孔尺寸为Φ22+0.28，见零件图，参照《金属机械加工工艺人员手册》表3-59确定孔加工余量的分配。
钻孔Φ20mm扩孔Φ21mm拉花键花键孔要求以外径定心：拉削时加工余量参照《金属机械加工工艺人员手册》取 2Ζ=1mm3.B面的加工余量。
此工序分2个工步1、粗铣B面 2、精铣B面。
精加工余量为0.2mm粗铣加工余量为2.8mm(五)确定切削用量及基本工时。
工序Ⅰ：车削A面。
1．加工条件。
工件材料：灰口铸铁HT200。
σb=145 MP a。
铸造。
加工要求：粗、半精车A面并保证28mm的工序尺寸，R a=3.2µm机床C3163-1。
转塔式六角卧式车床。
刀具：刀片材料。
r =12. a o=6-8 b= -10 o=0.5 K r=90 n=15 2、计算切削用量。
（1）已知长度方向的加工余量为3±0.8mm 。
实际端面的最大加工余量为3.8mm 。
故分二次加工（粗车和半精车）。
长度加工公差IT １２级取-0.46 mm （入体方向）（2）进给量、根据《切削简明手册》（第3版）表1.4 当刀杆尺寸为16mm×25mm,ａｅ≤３mm时，以及工件直径为Φ60mm时（由于凸台B面的存在所以直径取Φ60mm）ƒ=0.6-0.8mm/ｒ.按C３１６３－１车床说明书取ƒ=0.6mm/n。
由于存在间歇加工所以进给量乘以k=0.75—0.85 所以：实际进给量f=0.6×0.8=0.48 mm/ｒ按C３１６３－１车床说明书ƒ＝0.53ｍｍ／ｒ（3）计算切削速度。
按《切削简明手册》表1.27 ，切削速度的计算公式为（寿命选T=60min）刀具材料YG6V=C v/(T m·a p x v·f y v) ·kv其中：C v=158 x v=0.15 y v=0.4 M=0.2修正系数K o见《切削手册》表1.28k mv=1.15 k kv=0.8 k krv=0.8 k sv=1.04 k BV=0.81∴Vc =158/( 600.2·20.15·0.530.4) ·1.15·0.8·0.8·0.81·0.97=46.9(m/min)（4）确定机床主轴转速 ns=1000v c/ dw=229.8（r/min）按C３１６３－１车床说明书ｎ＝200 r／min所以实际切削速度V=40.8m/min（5）切削工时，按《工艺手册》表6.2-1由于铸造毛坯表面粗糙不平以及存在硬皮，为了切除硬皮表层以及为下一道工步做好准备T m=(L+L1+L2+L3)/n w x f=0.33（min） L=(65-0)/2=32.5 L1=3、L2=0、L3=02、精车1)已知粗加工余量为0.5mm。
2)进给量f. 根据《切削用量简明手册》表1.6 ， f=0.15－0.25mm/r按C３１６３－１车床说明书ｆ＝0.16 mm/r计算切削速度按《切削用量简明手册》表1.27，切削速度的计算公式为（寿命选T=60min）V=Cv/(T m·a p x v·f y v) ·kv=158/( 600.2·20.15·0.16 0.4) ·1.15·0.8·0.8·0.81·0.97=83.85(m/min)3)确定机床主轴转速. n w=1000v c/ d w =410.8（r/min）按C3163－１车床说明书取n w=400（r/min）实际切削速度V=57.1m/min4)切削工时，查《工艺手册》表6.2-1T m=(L+L1+L2+L3)/n w xf=22.5/400x0.16=0.35（min）由于下一道工序是钻孔，所以留下Ø20mm的台阶，所以L=(65-20)/2=22.5 mm L1=3.L2=0. L3=03、钻孔、扩孔、倒角。
（1）、钻孔钻头选择：见《切削用量简明手册》表2.2钻头几何形状为（表2.1及表2.2）：双锥修磨具刃，钻头参数：ｄ＝Ф20ｍｍβ=30°，2Φ=118°，2Φ=70°，bε=3.5mm,a o=12°, Ψ=55°,b=2mm，=4mm。
根据《切削用量简明手册》表2-9确定f=0.48ａ、按机床进给强度决定进给量：根据表2.9 ,当σb＝210MPa ｄ0＝20.5mm 可确定f=0.75。
按C3163-1车床说明书取 f=0.62mm/n.ｂ、决定钻头磨钝标准及寿命表2.21，当d o=20mm、钻头最大磨损量取0.6 寿命T=45min.ｃ、切削速度由《切削用量简明手册》，表2.15得Ｖ=21m/minn=1000V/ D=334.4 由机床技术资料得和334.4接近的有280n/m和400n/min 取280n/min取n=280m/min. 实际Ｖ=17 m/minｄ、基本工时，Tm=L/n f=(80+10)/280x0.62=0.32 (min) 入切量及超切量由表2.29. 查出Ψ+△=10mm所以T m=L/n f=(80+10)/280x0.62=0.32 (min)（2）、扩孔刀具直径d o=21mm；刀具几何参数同上。
由于两孔直径相差不大，为了节省停车和调换走刀量等辅助时间，n和f都不变，所以Tm同上 T m=0.32倒角刀具15°锪钻由于两孔直径相差不大，以表面粗度要求不高手动进给。
