激光合金化的定义(精)
激光表面处理技术
激光表面处理工艺
（2）有色金属系 在铝合金中加入合金元素的激光表面合
金化有大量的研究。例如以Si合金化可达到 的硬度是200HV，以Cu合金化可达300HV，以 Fe合金化可达300～500HV，
激光表面处理技术
（3）金属硅化物 激光表面合金化另外一个应用领域是制
作硅上面的金属触点。1978年 Poate等 人用双频激光辐照，把Pt，Pd和Ni膜合 金化到Si中，试样表面被熔化并在横向产 生非常均匀的合金层，其平均成分可通过 改变膜厚和激光功率在一定的范围内变化 。用连续波激光加热固体有可能形成单相 硅化物。
激光表面淬火
激光淬火又称为激光相变硬化, 是指以高能密度的激 光束照射工件表面, 使其需要硬化部位瞬间吸收光能 并立即转化为热能, 从而使激光作用区的温度急剧上 升形成奥氏体, 经随后的快速冷却, 获得极细小马氏 体和其他组织的高硬化层的一种热处理技术。
激光表面淬火特点
（1）材料表面的高速加热和高速自冷。加热速 度可达10⁴~ 109 ℃/s, 冷却速度可10⁴℃/s, 这就有利于提高扫描速度及相应的生产率。
( 2) 激光淬火处理后的工件表面硬度高, 通常 比
常规淬火硬度高5%~20%, 可获得极细的硬 化层组织。
( 3) 由于激光加热速度快, 因而热影响区小, 淬火应力及变形小。一股认为激光淬火处理几 乎不产生变形, 而且相变硬化可以使表面产生 大于4 000 MPa 的压应力, 有助于提高零件的 疲劳强度; 但厚度小于5mm 的零件其变形仍不 可忽视。 ( 4) 可以对形状复杂的零件和不能用其它常 规方法处理的零件进行局部硬化处理, 如具有 沟槽的零件。
( 3) 粉末选择几乎没有任何限制,特别是 低 熔点金属表面熔敷高熔点合金；
激光表面合金化技术在材料加工领域的应用研究
激光表面合金化技术在材料加工领域的应用研究随着科学技术的不断进步，人类在材料加工领域也有了更多的选择。
激光表面合金化技术的应用就是其中一种比较先进的加工方法。
一、激光表面合金化技术的概述激光表面合金化技术是一种现代化的表面处理技术。
它利用激光束的高能量浓缩在材料表面，使表面局部加热至液态或近液态，同时加入合金元素，使元素与基体发生反应，形成新的合金层。
这种反应速度快、处理效果好、表面硬度高、耐腐蚀能力强，使用寿命长等特点，特别适用于提高材料表面的硬度、耐腐蚀能力、摩擦性能等。
二、激光表面合金化技术的应用范围激光表面合金化技术可以应用于多种材料的表面处理，例如钢、铸铁、铝合金、钛合金、镍基合金等。
在机械制造、汽车工业、航空航天制造、医疗器械、电子元器件等行业中有着广泛的应用。
三、激光表面合金化技术在材料加工中的优势1.提高材料表面性能激光表面合金化技术可以使材料表面形成高硬度、高强度、高韧性的合金层，提高材料的机械性能和耐腐蚀性。
2.提高材料加工效率激光表面合金化处理一般比传统的化学沉积、物理气相沉积等表面处理方式更快捷、高效，能极大地提高材料的加工效率。
3.精度更高激光表面合金化技术可以选择性加工材料的局部区域，减少不必要的加工量，提高加工精度和性能，打破传统工艺对材料的百分之百转化率的限制。
四、激光表面合金化技术的局限性1.高成本激光表面合金化需要使用高能量激光器，也需要引入合金元素，使处理成本比传统的表面处理技术更高。
2.深度受限激光表面合金化技术的加工深度受限，一般只有数百微米至数毫米的范围，这在处理较厚的材料时会限制其应用范围。
三、结论激光表面合金化技术可以有效提高材料表面的性能和机械强度，同时可以提高加工效率和精度。
虽然它的成本比传统的表面处理技术更高，但它在一些特定的领域中仍然有着广泛的应用前景。
随着科学技术的不断发展，相信激光表面合金化技术也会在未来得到进一步的优化和发展。
激光合金化技术
激光合金化技术
1.激光合金化技术是一种先进的表面处理技术，它能够通过激光束直接熔化表面材料并混合添加物来改善其机械和化学性质。
2.激光合金化技术可以应用于各种材料，包括金属、陶瓷、塑料和复合材料等，并能够实现从微米到毫米尺度的高精度控制。
3.激光合金化技术具有高效性、高精度和高灵活性等优点，且对被处理物料本身的影响较小。
4.激光合金化技术可以实现在表面形成复合材料、金属间化合物、均质合金和非晶态材料等多种新材料，并能够为材料的精细调控提供新的方法。
5.激光合金化技术在汽车、航空、航天、电子和能源等领域有广泛的应用，可以改善材料的表面硬度、磨损和腐蚀性能。
6.激光合金化技术的核心是激光合金化设备，其品质和性能直接影响到合金化效果和经济效益。
7.激光合金化技术的优化和改进需要不断探索新的合金化方法和添加物，并依据不同材料的物理、化学和机械性质进行选择和调制。
8.激光合金化技术的应用还需要关注长期的使用效果和环保问题，充分涉及到合金化成本和可持续性发展问题。
9.激光合金化技术的发展局限在于目前的生产成本和技术水平，但是随着技术的发展和工艺的改进，其应用将逐渐扩展和成熟。
10.激光合金化技术是一种高科技的表面处理技术，其应用前景广阔，但是需要不断探索和优化。
激光合金化
综述报告题目激光合金化Laser Alloying任课老师任振安学生姓名苏雷学号********** 学院材料科学与工程学院专业材料加工工程前言自70年代以来,我国开展了激光处理的研究,开发和应用。
四十多年以来，我国的激光处理已取得了可喜的成绩,有些研究成果已达到了国际领先水平。
激光处理技术已在工业上取得了广泛的应用。
例如,西安内燃机配件厂1990年10月建成全国第一条缸套激光热处理生产线,至1998年底已建成24条激光热处理生产线,生产能力达到年产120万只激光缸套;青岛中发激光技术有限公司已开发生产了5种型号的激光强化机,据统计,该公司产品已在国内80家汽车大修厂、镗缸磨轴厂、缸套厂、大专院校和科研院所使用,取得了明显的经济效益。
激光热处理主要包括激光硬化、激光合金化和激光熔覆。
其中激光合金化和激光熔覆是在激光硬化的基础上发展起来的新工艺,这二种方法均具有改变基材表面的组织能力,同时还具有改变基材表面成分的能力。
这二种方法为在各类材料生成与母材结合良好的高性能(或特殊性能)的表层提供了有效途径。
目前,对激光合金化和激光熔覆两种处理还没有严格的定义和区别,一般认为母材表面成分改变相对较少的方法称激光合金化,而对母材表面成分改变较大或熔覆一层与母材成分完全不同的表面层的方法称激光熔覆。
目前激光熔覆的主要应用是提高材料的耐磨性,在零部件的局部表面制备高耐磨的熔覆层;提高材料的耐腐蚀性,即在材料表面熔覆一层具有高耐腐蚀性的合金层;改变母材表面性能,形成一层具有特殊性能的表面层。
如重庆大学在完成了奥氏体不锈钢表面同步实现合成与涂覆工艺制备生物陶瓷基础上,在比强度高,耐蚀性好、医疗用途更广泛的钛合金表面成功地实现激光束一步合成和涂覆Ca5(PO4)3#(OH)羟基磷灰石(HA)的生物陶瓷涂层。
该熔覆层具有优良的力学性能,也改善了植入材料弹性模量与生物模量及生物硬组织的匹配性[1]。
本文主要介绍激光合金化。

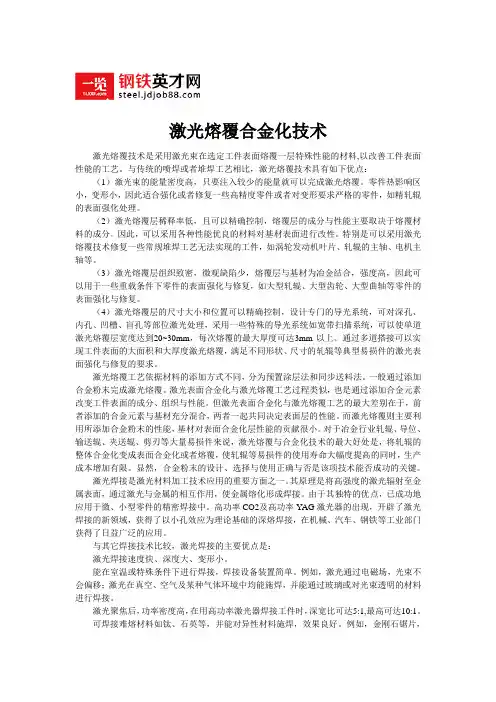

激光熔覆合金化技术
激光熔覆合金化技术激光熔覆技术是采用激光束在选定工件表面熔覆一层特殊性能的材料,以改善工件表面性能的工艺。
与传统的喷焊或者堆焊工艺相比，激光熔覆技术具有如下优点：（1）激光束的能量密度高，只要注入较少的能量就可以完成激光熔覆。
零件热影响区小，变形小，因此适合强化或者修复一些高精度零件或者对变形要求严格的零件，如精轧辊的表面强化处理。
（2）激光熔覆层稀释率低，且可以精确控制，熔覆层的成分与性能主要取决于熔覆材料的成分。
因此，可以采用各种性能优良的材料对基材表面进行改性。
特别是可以采用激光熔覆技术修复一些常规堆焊工艺无法实现的工件，如涡轮发动机叶片、轧辊的主轴、电机主轴等。
（3）激光熔覆层组织致密，微观缺陷少，熔覆层与基材为冶金结合，强度高，因此可以用于一些重载条件下零件的表面强化与修复，如大型轧辊、大型齿轮、大型曲轴等零件的表面强化与修复。
（4）激光熔覆层的尺寸大小和位置可以精确控制，设计专门的导光系统，可对深孔、内孔、凹槽、盲孔等部位激光处理，采用一些特殊的导光系统如宽带扫描系统，可以使单道激光熔覆层宽度达到20~30mm，每次熔覆的最大厚度可达3mm以上。
通过多道搭接可以实现工件表面的大面积和大厚度激光熔覆，满足不同形状、尺寸的轧辊等典型易损件的激光表面强化与修复的要求。
激光熔覆工艺依据材料的添加方式不同，分为预置涂层法和同步送料法。
一般通过添加合金粉末完成激光熔覆。
激光表面合金化与激光熔覆工艺过程类似，也是通过添加合金元素改变工件表面的成分、组织与性能。
但激光表面合金化与激光熔覆工艺的最大差别在于，前者添加的合金元素与基材充分混合，两者一起共同决定表面层的性能。
而激光熔覆则主要利用所添加合金粉末的性能，基材对表面合金化层性能的贡献很小。
对于冶金行业轧辊、导位、输送辊、夹送辊、剪刃等大量易损件来说，激光熔覆与合金化技术的最大好处是，将轧辊的整体合金化变成表面合金化或者熔覆，使轧辊等易损件的使用寿命大幅度提高的同时，生产成本增加有限。
激光合金化和激光熔覆的异同
激光合金化和激光熔覆的异同好吧，今天咱们聊一聊“激光合金化”和“激光熔覆”这俩词，听上去都很高大上对吧？其实呢，它们在一些方面很像，简单来说就是都用激光这种高科技的东西，来处理金属表面。
不过呢，说到根本的区别，那可就不是那么一回事了。
今天我们就来仔细扒一扒这两者到底有啥不同，顺便也给大家普及普及激光这玩意儿到底有多牛逼。
嘿嘿，你也别被这些名词吓着，咱们慢慢聊。
激光合金化其实就像是给金属“镀”上一层合金，这层合金可以是不同的材料，比如说铬、钼、锰这些，用来增强金属表面的硬度、耐磨性或者抗腐蚀性。
简单点儿说，就像是你穿上了防护服，外面是硬硬的，里面却还是那种比较耐用的基础。
激光合金化的过程很简单，就是激光加热金属表面，表面温度升高后，金属表面的元素跟外加的合金元素开始发生反应，融合成一个新的表面层。
你可以想象成一个超级高温的“烤箱”，把金属表面烤得刚刚好，再撒上一点合金粉末，就变成了更硬、更耐磨的金属层。
而激光熔覆呢，说白了，它是一种给金属表面“增材”的方法，也就是把金属加热到熔化状态，加入填充材料，然后再重新固化，形成一个新的表面层。
你要是用一个小白话来说，激光熔覆就像是给金属加上一层“涂层”，可是这个涂层是完全“溶”进去的，和金属本体是融为一体的，不是外面套个壳。
简单说，激光熔覆可以用来修复已经磨损的金属零件，或者是增强金属的某些性能。
你可能会问，这两者有啥实际的区别呢？嘿，其实区别就在于它们的处理方式和目的不同。
激光合金化主要是改进金属表面的性能，像是提高硬度、耐磨性、抗腐蚀性这些。
你想，工厂里那些设备，常常会遭遇磨损，表面一旦有了这个“合金化”层，就能抵挡更多的侵蚀，延长使用寿命。
而激光熔覆则更多的是用来修复或者增强金属的某些特性。
比如，你的设备部件已经磨损了，激光熔覆就能让它恢复原来的模样，甚至还可以比原来更强。
可以说，激光熔覆就是金属的“重生术”，让破损的部件重新焕发活力，强壮如初。
再说到操作，激光合金化需要的材料比较简单，很多时候只是一个粉末，激光一照，表面就变硬变耐磨了。
铝合金表面激光合金化工艺研究
铝合金表面激光合金化工艺研究
铝合金表面激光合金化是一种利用激光束对铝合金表面进行加热和熔化，然后将合金粉末喷射到表面形成一层合金涂层的表面处理技术。
该技术可以提高铝合金表面的硬度、耐磨性、耐腐蚀性和耐高温性能，从而提高铝合金的使用寿命和性能。
该技术的主要工艺参数包括激光功率、扫描速度、合金粉末喷射速度和喷射距离等。
其中，激光功率和扫描速度是影响合金化层质量和厚度的关键参数，合金粉末喷射速度和喷射距离则影响合金化层的均匀性和致密性。
在铝合金表面激光合金化过程中，合金粉末的选择也非常重要。
常用的合金粉末包括铝基、镍基、钛基和铜基等合金粉末。
不同的合金粉末可以提供不同的性能，如铝基合金粉末可以提高铝合金表面的硬度和耐磨性，镍基合金粉末可以提高铝合金表面的耐腐蚀性和耐高温性能。
总之，铝合金表面激光合金化技术是一种有效的表面处理技术，可以提高铝合金的性能和使用寿命。
在实际应用中，需要根据具体的应用要求和材料特性选择合适的工艺参数和合金粉末，以获得最佳的合金化效果。
激光表面合金化技术及其应用
激光表面合金化技术及其应用原中国航空精密机械研究所（北京１０００７６）荣烈润一．激光表面合金化的机理和优点制，在基体金属表面可形成深度为０．０１～２ｍｍ的合金层。
由于冷却速度高，故偏析极小，并且细化晶１．激光表面合金化的机理粒效果显著。
激光表面合金化（以下简称激光合金化）是金激光合金化与普通电弧表面硬化和等离子喷涂属材料表面局部改性处理的一种新方法。
它是指在相比，具有下列优越性：①高度聚集的激光照射能高能量激光束的照射下，使基体材料表面的一薄层量，可以通过空气进行远距离传播。
②是一种能有与根据需要加入的合金元素同时快速熔化、混合，效利用能量的快速表面处理方法。
③可准确地控制形成厚度为１０～１０００肚ｍ的表面熔化层ｌ熔化层在激光功率密度与加热速度，从而变形小，可省去校凝固时获得的冷却速度可达１０５～１０８℃，ｓ，相当于直和打磨加工等后续工序。
④能使难以接近的或局急冷淬火技术所能达到的冷却速度，又由于熔化层部的区域合金化，而且利用激光的深聚焦，在不规液体内存在着扩散作用及表面张力效应等物理现则的零件上可获得均匀的合金化深度。
象，使材料表面在很短时间内（５０～２０００ｐ．ｓ）形成基于上述特点，激光合金化在金属加工业中逐具有要求深度及化学成分的表面合金化层，同时快渐获得应用。
它可使廉价的普通材料表面获得有益速熔化非平衡过程可使合金元素在凝固后的组织达的耐磨、耐腐蚀、耐热等性能，从而可以取代昂贵到很高的过饱和度，从而形成普通合金化方法不容的整体合金，并可改善不锈钢，铝合金和钛合金的易得到的化合物、介稳相及新相，还能在合金化元耐磨性能，也可制备传统冶金工艺无法得到的某些素消耗量很低的情况下获得具有特殊性能的表面合特殊材料，如超导合金、表面金属玻璃等。
适合于金。
由于这种合金化层具有高于基材的某些性能，激光合金化的基材包括：普通碳钢，合金钢、不所以就达到了表面改性处理的目的。
锈钢、铸铁、钛合金及铝合金。
合金化元素包括：２．激光合金化的优点Ｃｒ、Ｎｉ，Ｗ、Ｔｉ、Ｍｎ，Ｂ、Ｖ、Ｃｏ和Ｍｏ等。
激光熔覆与激光合金化
(2) 复合粉末 在滑动、冲击磨损和磨粒磨损严重的条件下，单纯的Ni基、Co基、 Fe基自熔性合金己不能胜任使用要求，此时可在上述的自熔性合金粉 末中加入各种高熔点的碳化物、氮化物、硼化物和氧化物陶瓷颗粒， 制成了金属复合涂层。 复合粉末包括自粘性复合粉末和碳化物复合粉末。它们按照结构 可以分为包覆型和非完全包覆型，其区别在于芯核粉末是否被包覆粉 末包住。包覆型由于芯核粉末受到包覆粉末的保护，可以避免在高温 时发生部分元素的氧化烧损、挥发等现象。按照功能分又可以分为硬 质耐磨复合粉末(如Co/WC，Ni/WC)、耐高温复合粉末、耐腐蚀抗氧化 复合粉末、减磨润滑复合粉末等。
激光熔覆与激光合金化
一、激光熔覆
1、激光熔覆技术
激光熔覆亦称激光包覆或激光熔敷，是材料表面改性技术的一种 重要方法，它是利用高能激光束(104-106W/cm2)在金属表面辐照，通过 迅速熔化、扩展和迅速凝固，冷却速度通常达到102-104℃/s，在基材 表面熔覆一层具有特殊物理、化学或力学性能的材料，从而构成一种 新的复合材料，以弥补机体所缺少的高性能，这种复合材料能充分发 挥两者的优势，弥补相互间的不足。对于某些共晶合金，甚至能得到 非晶态表层，具有极好的抗腐蚀性能。
(二) 熔覆材料的分类及特点 激光熔覆采用的材料主要是热喷涂类材料和热喷焊类材料，这些
材料包括自熔性合金材料、碳化物弥散或者复合材料、陶瓷材料等， 这些材料具有优异的耐磨、耐腐蚀性能，并通常以粉末的形式使用， 熔覆时采用火焰喷焊。
(1) 自熔性合金材料 自熔性合金材料按基体不同可分为镍基合金、钴基合金和铁基 合金。其主要特点是都含有硅和硼，所以具有自我脱氧和自我造渣 的性能，这就是所谓的自熔剂。 自熔性合金材料原理是合金被重熔时，硅和硼分别形成Si02和 B202，并在熔覆层表面形成薄膜。这种薄膜一方面能防止合金中的 元素被氧化，另一方面又能与这些元素的氧化物形成硼化酸熔渣，
激光表面合金化
对激光表面合金化的研究王伟机制09级3班20092158（四）摘要：激光表面合金化是材料表面改性处理的重要方法之一，具有广阔的应用前景。
本文综述了激光表面合金化工艺制定的原则、方法及合金化涂层的性能，同时探讨了激光合金化当前研究存在的不足和今后努力的方向。
关键词：激光表面合金化原则方法性能激光表面合金化是通过熔化基体表面预先涂敷的膜层和部分基体，或者在表面熔化的同时注入某些粉末，膜层或表面在熔池中液态混合后发生快速凝固，从而在表面形成一层具有期望性能的合金薄层[1]。
这种方法既改变了材料表面的化学成分，又改变了结构和物理状态，可使廉价基材获得良好的表面性能，从而取代昂贵的整体合金，节约贵重金属材料和战略材料，使廉价合金获得更广泛的应用，大幅度降低成本。
因此，激光表面合金化具有很好的发展前景。
（一）激光表面合金化工艺制定的一般原则及方法1.激光表面合金化工艺制定的一般原则为达到激光表面合金化预期的目的和实际生产的需要，在研究中普遍遵循如下原则[2]：（1）必须考虑到合金化元素或化合物与基体金属熔体间相互作用的特性；（2）必须考虑在合金化区形成的物相对合金化强化效果的影响；（3）必须考虑表面合金层与基体间呈冶金结合的牢固性，以及合金层的脆性、抗压、耐弯曲等性能。
2.激光合金化工艺方法制定激光合金化工艺包括合金化成份的选配、合金化材料的引入方式及合金化层质量拄制三个主要方面。
（1）基体与合金化组元的选择为满足激光合金化工艺制定原则的要求，基体材料的选择多数是铁基合金和有色金属，此外，半导体与金属薄膜的合金化也是一个重要的应用领域。
铁基材料中包括普通碳钢、合金钢、高速钢、不锈钢及各类铸铁，有色金属材料主要包括A1、Ti、Cu、Ni及其合金等。
在合金化组元的选择上，既有Cr、Ni、W、Ti、Co、Mo等金属元素，也有C、N、B、Si 等非金属元（2）合金化材料的引入方式将合金化材料引入到高能光束与金属母材表面的交互作用区的方式很多，概括起来有以下几种：a. 粉末涂覆法。
激光工艺技术种类
激光工艺技术种类
激光工艺技术是利用激光器发出的高能亮光进行物质加工的一种技术。
随着激光技术的不断发展和进步，现在已经出现了许多种类的激光工艺技术，如激光切割、激光焊接、激光打标等。
下面将介绍几种常见的激光工艺技术。
激光切割是利用激光器输出的高能激光束瞬间加热工件表面，使其迅速熔化和汽化，在切割头的辅助下，将工件切割成所需的形状。
激光切割具有高精度、高效率、切割无变形等优点，广泛应用于金属、非金属材料的切割加工，如金属板材、塑料、木材等。
激光焊接是利用激光束的能量对工件加热，使其熔化并形成连接。
激光焊接具有热影响区小、焊缝质量好、焊接速度快等特点，被广泛应用于汽车、航空航天等行业的焊接工艺。
激光打标是利用激光束对工件表面进行雕刻、打标或刻印。
激光打标具有标记深度可控、刻字清晰、图形复杂度高等特点，广泛应用于电子产品、医疗器械等行业的标识及防伪。
除了以上几种常见的激光工艺技术，还有其他一些应用较为特殊的激光工艺技术。
例如激光淬火是利用激光的高能量和高浸透性，在工件表面形成高温区域，进而快速冷却和固化，从而提高材料的硬度和耐磨性。
激光合金化是利用激光束的能量将合金或附加材料等混入工件表面层，以提高工件的性能。
此外，激光制造技术还可应用于微细加工、纳米加工、立体打印等领域。
总结起来，激光工艺技术种类繁多，广泛应用于各个行业领域。
不同的激光工艺技术具有不同的特点和应用范围，以满足人们对加工质量、效率和精度等方面的要求。
随着激光技术的不断发展和创新，相信激光工艺技术将在未来的制造业中发挥越来越重要的作用。
激光淬火,熔凝,毛化,合金化应用
激光淬火技术在汽车发动机行业中的应用1．汽车发动机缸体（套）激光热处理常规工艺流程：镗缸—清洗—磷化（或相关处理）—激光淬火—清洗—珩磨—检验2．加工过程：用高能激光束（能量密度为104~105w/cm2）对工件表面扫描（一般为螺旋线扫描），被扫的部分内壁材料表面急骤升温到相变温度，激光束离开后，被加热的部分又很快通过母体冷却而形成自淬火。
其淬火部分呈超细化的马氏体组织，硬度由淬火前的HRC20-25提高到HRC55-60，约2.5倍，并得到0.2-0.4mm的淬火层深。
从而提高工件的耐磨性能3-5倍。
汽车发动机缸体（套）激光淬火后的性能指标硬化层厚度0.2-0.4mm硬化层宽度≥2.5mm形变量≤0.0013mm表面洛氏硬度由HRC20提高到60HRC以上万公磨损量由0.054mm下降到0.0087mm行车里程由普修后6万公里增加到20万公里以上润滑性能提高一倍以上使用寿命延长三倍以上.激光熔覆在家用厨刀表面的应用采用激光涂层在常用的不锈钢厨刀刃口进行薄层快速熔覆，得到涂覆层均匀、高耐磨的刀具刃口，代替传统的刀具生产工艺，改造其产业提高刀具（厨刀）产品的内在质量和附加值。
通过对涂层材料的配比、激光涂层性能等方面的分析研究，开发出与“懒汉刀”同等水平的厨刀并将其实用化。
通过优化工艺采用预置式合金粉末得到了无裂纹、一定硬度涂层的厚度、变形小、回火带窄的刃口。
可以看出，熔覆层均匀覆盖在刀刃上。
对断面分析，从外向内可以明显的看出分为4个区域：熔覆层、硬化过渡区、回火区和基体材料。
3.1.1 熔覆区该区以涂层材料为主要成分，硬度较高HV990-1300，厚度0.02-0.08mm，其中大量未熔的硬质颗粒，起到了弥散强化的作用。
涂层过厚易形成裂纹，影响使用，通过优化工艺参数，得到了既无裂纹、硬度高、表面光洁，与基体呈良好冶金结合的涂层，而这一涂层正是提高刃口磨损性能的关键。
3.1.2 硬化过渡区这一区域包含与熔覆层相接的合金化层，与回火区相接的淬火区，占硬化层的80%，硬度层硬度平缓过度，组织主要是过度细化的马氏体和碳化物。
激光加工技术题目及答案
1、从激光束的特性分析，为什么激光束可以用来进行激光与物质的相互作用？答：（1）方向性好：发散角小、聚焦光斑小，聚焦能量密度高。
（2）单色性好: 为精密度仪器测量和激励某些化学反应等科学实验提供了极为有利的手段。
（3）亮度极高：能量密度高。
（4）相关性好：获得高的相关光强，从激光器发出的光就可以步调一致地向同一方向传播，可以用透镜把它们会聚到一点上，把能量高度集中起来。
总之，激光能量不仅在空间上高度集中，同时在时间上也可高度集中，因而可以在一瞬间产生出巨大的光热，可广泛应用于材料加工、医疗、激光武器等领域。
2、什么是焦深，焦深的计算及影响因素？答：光轴上其点的光强降低至激光焦点处的光强一半时，该点至焦点的距离称为光束的聚焦深度。
光束的聚焦深度与入射激光波长和透镜焦距的平方成正比，与w12成反比，因此要获得较大的聚焦深度，就要选长聚焦透镜，例如在深孔激光加工以及厚板的激光切割和焊接中，要减少锥度，均需要较大的聚焦深度。
3、对于金属材料影响材料吸收率的因素有哪些？在目前激光表面淬火中常对工件进行黑化处理，为什么？答：波长、温度、材料表面状态波长越短，金属对激光的吸收率就越高温度越高，金属对激光的吸收率就越高材料表面越粗糙，反射率越低，吸收率越大。
提高材料对激光的吸收率4、简述激光模式对激光加工的影响，并举出2个它们的应用领域？答：基模光束的优点是发散角小，能量集中，缺点是功率不大，且能量分布不均。
应用：激光切割、打孔、焊接等。
高阶模的优点是输出功率大，能量分布较为均匀，缺点是发散厉害。
应用：激光淬火（相变硬化）、金属表面处理等。
5、试叙述激光相变硬化的主要机制。
答：当采用激光扫描零件表面，其激光能量被零件表面吸收后迅速达到极高的温度，此时工件内部仍处于冷态，随着激光束离开零件表面，由于热传导作用，表面能量迅速向内部传递，使表层以极高的冷却速度冷却，故可进行自身淬火，实现工件表面相变硬化。
6、激光淬火区横截面为什么是月牙形？在此月牙形区相变硬化有什么特点？特点：A,B部位硬化，C部位硬化不够原因：A,B部位接近材料内部，热传导速率大，可以高于临界冷却速度的速度冷却，因此可充分硬化，而C部位热传导速率小，不能以高于临界冷却速度的速度冷却，因此硬化不够。
激光表面合金化
2 实验结果与分析
2.1 微观组织分析
在激光作用下， 由于热扩散和合 金化的共同作用，熔化部分和未熔化 部分在温度梯度和Ni 浓度方面存在差 别，因而表、里层处理后得到的组织 不同，如图1 所示。可见，垂直于激 光扫描方向的截面形貌明显分层：有 合金化层、过渡区、热影响区和基体。 合金化层的组织形态为细小的枝晶； 过渡区组织具有枝晶网状结构； 而且 越靠近热影响区，越具有明显的网状 特性。
的弯曲路线分布；热影响
区晶粒分布出现不均匀， 偶尔有粗大晶粒出现，对 硬度有一定程度的影响。
图2(c)为合金化层微 观形貌。可见，合金化层 的微观组织结构与镍含量
有关， 在镍含量较低的地
方为极细小的马氏体，另 外还有铁素体+碳化物相；
而在镍含量较高的地方为
以奥氏体为基的胞状树枝 晶，其中碳化物在奥氏体 晶间形成连续网。
乎无裂纹。腐蚀实验显示,合金化涂层耐蚀性相对基体增加1.
2～1. 8 倍,耐蚀性的增加主要是由于合金化涂层中金属间化合 物所贡献的。
3）耐磨耐蚀性
在某些恶劣的工况条件下,要求工件能够具有一 定的耐腐蚀磨损性能,以满足实际工况需要。不同
的研究人员实验表明,采用合适的工艺对基体材料
进行激光合金化表面处理,合金化涂层的耐磨耐蚀
速度高，所以偏析极小，并且细化晶粒效果显著。
利用激光合金化技术可使廉价的普通材料 表面获得有益的耐磨、耐腐蚀、耐热等性能， 从面可以取代昂贵的整体合金；并可改善不锈 钢、铝合金和钛合金的耐磨性能；亦可制备传 统治金方法无法得到的某些特殊材料，如超导 合金，表面金属玻璃等。所以对节能、节材， 提高产品零件的使用寿命具有重大的意义。
2）耐蚀性
通过激光表面合金化提高基体材料的耐蚀性,是
激光表面合金化表面熔凝熔覆的区别
激光表面合金化表面熔凝熔覆的区别摘要:激光表面合金化、激光熔凝和激光熔覆都是激光熔融处理技术，这三者之间既有区别，又有一定的相同点。
在使用过程中，我们要区分好它们之间的区别，以便我们正确地使用不同的技术来实现工艺要求。
关键词:表面激光合金化熔凝熔覆激光是由辐射受激发射产生的光，激光表面处理技术是采用激光对材料表面进行改性的一种表面处理技术，是高能密度表面处理技术中的一种最主要的手段，它具有传统表面处理技术或其他高能密度表面处理技术不能或不易达到的特点。
激光表面处理技术工艺注意有激光相变硬化、激光熔融及激光表面冲击三类。
激光熔融又有激光表面合金化、激光表面熔凝和激光表面熔覆等用表面合金化的方法代替整体合金以节约金属资源一直是世界范围内材料工作者的重要研究内容之一。
激光表面合金化是一种既改变表层的物理状态，又改变其化学成分的激光表面处理技术。
它是用激光束将金属表面和外加合金元素一起熔化、混合后，迅速凝固在金属表面获得物理状态、组织结构和化学成分不同的新的合金层，从而提高表面层的耐磨性、耐蚀性和高温抗氧化性等。
激光表面合金化的主要优点是：激光能使难以接近的和局部的区域合金化；在快速处理中能有效地利用能量；利用激光的深聚焦，在不规则的零件上可得到均匀的合金化深度；能准确地控制功率密度和控制加热深度，从而减小形变。
就经济而言，可节约大量昂贵的合金元素，减少对稀有元素的使用。
激光合金化组织结构的主要特征与激光熔凝处理有相似之处，合金化区域具有细密的组织，成分近于均匀。
激光表面合金化所采用的工艺形式有预置法、硬质粒子喷射法和气相合金化法。
预置法是用沉积、电镀、离子注入、刷涂、渗层重熔、氧-乙炔和等离子喷涂、黏结剂涂覆等涂敷方法，将所要求的合金粉末事先涂敷在要合金化的材料表面，然后用激光加热熔化，在表面形成新的合金层。
该法在一些铁基表面进行合金化时普遍采用。
硬质粒子喷射法是在工件表面形成激光熔池的同时，从一喷嘴中吹入碳化物或氮化物等细粒，使粒子进入熔池得到合金化层。
激光表面合金化的研究进展及其应用
激光表面合金化的研究进展及应用（袁中涛20100110）摘要：激光表面合金化是一种材料表面改性处理的新方法，具有广阔的应用前景。
本文综述了激光表面合金化的研究现状，其中包括激光表面合金化工艺制定的基本原理及工艺分类，合金化涂层的组织特性与性能。
介绍了研究的材料类型及方法，国内外研究重点以及最新研究成果和理论分析，并且简要讲述了激光表面合金化在实际工程中的具体应用及研究展望。
同时本文指出了激光合金化当前研究存在的有待解决的问题和今后需要改进的方向。
关键词：激光表面合金化合金化涂层基体材料冶金结合正文：激光表面合金化是一种既改变表层的物理状态，有改变其化学成分的激光表面处理新技术。
它是利用高能激光束将基体金属表面熔化，同时加入合金化元素，在以基体为溶剂，合金化元素为溶质基础上形成一层浓度相当高、且相当均匀的合金层，从而使基体金属表面具有所要求的耐磨损、耐腐蚀、耐高温抗氧化等特殊性能。
激光表面合金化能够在一些价格便宜、表面性能不够优越的基体材料表面上制出耐磨损、耐腐蚀、耐高温抗氧化的表面合金层，用于取代昂贵的整体合金，节约贵重金属材料和战略材料，使廉价基体材料得到广泛应用，从而使生产成本大幅下降。
与常规热处理相比，激光表面合金化能够使难以接近的和局部的区域合金化，在快速处理的过程中能够有效的利用能源，利用激光的深聚焦在不规则的零件上可得到均匀的合金化深度。
而且具有工件变形小、冷却速度快、工作效率高、合金元素消耗少、不需要淬火介质、清洁无污染、易于实现自动化等优点，具有很好的发展前景。
目前。
激光表面合金化研究领域不仅限于低碳钢、不锈钢、铸铁，而且还涉及到钛合金、铝合金等有色金属[1,2]。
1.激光表面合金化的基本原理和工艺分类1.1激光表面合金化的基本原理激光是一种强度高、方向性好、单色性好的相干光。
由于激光的发散角小和单色性好，理论上可以聚焦到尺寸与光的波长相近的(微米级别)小斑点上，加上它本身强度高.故可以使焦点处的功率密度达到105～1013 W/cm2.温度可达1万°C以上。
浅析激光表面合金化技术的应用及发展方向
Ａｐ ｌ ａ ｉｎ ａ ｄ ｄ ｖ ｌｐ ｅ ｔ ｉ ｃ ｉｎ ｏ ｓ ｒｓ ｒ ｃ ｌ ｙｎ ｐｉ ｔ ｎ ｅ ｅｏ ｍ ｎ ｒ ｔ ｆｌ ｅ ｕ ｆ ｅ ａｌ ｉｇ ｃ ｏ ｄ ｅ ｏ ａ ａ ｏ
激 光表 面合金 化是 ２ ０世纪 ８ ０年代 发展 起来 的一
种通 过 改变材 料表 面成分 来实 现材 料表 面改性 的新 技 术 ， 有 十分广‘ 的应 用 前 景 。它 是将 合 金 元 素 或 化 具 泛
任 意成分 的合金 和相 应 的微 观组 织 ， 而获 得 良好 的 从 物理 、 化学 及综 合力 学性 能 ， 金层组 织 均匀 、 合 致密 ， 与 基体 间结 合 强 度 高 。激 光 表 面合 金 化 具 有 冷 却 速 度 快、 工作效 率高 、 清洁 无污 染 以及易 于实 现 自动化 等优 点， 与感应 加热 淬火 、 电弧 表面 硬化 和等 离子 喷涂 等表
（ ） 金化 过程 中合 金 元 素 的使 用 量 少 ， 用 率 ３合 利
高 ， 廉价 合金 获得 了更广 泛 的应用 ， 且合金 层 成分 使 而 均匀 ， 组织 结构 细密 ， 与基 体 问的结合 强 度很 高 。
Ａｂｓｒ ｃ ｔ ａ ｔ：Ｔｈ ｒｎ ｉ ｌ ｅ ｐ ｃｐ ｅ，ｃ ａ ａ ｔｒｓｉｓ ａ ｄ ａ ｐ ｉ ａｉｎ ｏ ａ ｅ ｕ ａ ｅ ａｌｙ ｎ ｒ ｎｒ ｄ ｅ ｉ ｈ ｒ ｃｅ ｔｃ ｎ ｐ ｌｃ ｔｏ ｆｌｓ ｒｓ ｒ ｃ ｌｏ ｉ ｇ ａ ｅ ｉ ｔｏ ｕｃ ｄ． Ｔ ｅ ｒ ｓ ａ ｃ ｒ — ｉ ｆ ｈ ｅ ｅ ｒ ｈ ｐ ｏ ｇｅ ｓ ａ ｏ ｎ ｂ ｏ ｄ ｏ ａ ｅ ｕｒａ ｅ ａｌ ｙｎ ｅ ｈｎ ｌ ｇ ｓ ｒ ｖｅ ｄ． Ｔｈ ｒ ｂ ｅ ｘ ｓｉ ｇ ｉ ｈ ｓ ｒ ｓ ｔｈ ｍｅ ａ ｄ ａ ｒ ａ ｆｌｓ ｒｓ ｆｃ ｌ ｉ ｇ ｔ ｃ ｏｏ ｙ ｉ ｅ ｉｗｅ ｏ ｅ ｐ ｏ ｌ ｍｓ ｅ ｉｔｎ ｎ ｔ ｉ ｔｃ ｏｏ ｙ ａ ｅ ｐ ｏ ｓ ｄ ａ ｄ ｔ ｅ ｄ ｖ ｌｐ ｅ ｔｄ ｒ ｃｉｎ ｏ ｈ ｓ ｔｃ ｎ ｌｇ ｓｐ ｅ ｉ ｔｄ． ｅ ｈｎ ｌｇ ｒ ｒ ｐｏ ｅ ｎ ｈ ｅ ｅ ｏ ｍ ｎ ｉｅ ｔｏ ｆｔ ｉ ｅ ｈ ｏｏ ｙ ｉ ｒ ｄ ｃ ｅ Ｋｅ ｗｏ ｄ ｙ ｒ ｓ：Ｌａ ｅ ｕ ｆ ｃ ｌｙ ｎ ｓ ｒ Ｓ ｒａ ｅ Ａｌｏ ｉ ｇ；Ｓ ｒａ ｅ Ｍ ｏ ｉ ｃ ｔｏ ｕ ｆｃ ｄｆ ａｉｎ； Ｄｅ ｅ ｏ ｍ ｅ ｔＦ ｒ ｃ ｓ ｉ ｖ ｌｐ ｎ ｏ ｅ ａ ｔ
材料表面的激光合金化
- 111 -张立杰（四川建筑职业技术学院，四川 德阳 618000）【摘 要】激光表面合金化是材料表面改性处理的重要方法之一，具有广阔的应用前景。
文章综述了激光表面合金化工艺制定的原则、方法及合金化涂层的性能，同时探讨了激光合金化当前研究存在的不足和今后努力的方向。
【关键词】激光表面合金化；原则；方法；性能 【中图分类号】TGl74.4 【文献标识码】A 【文章编号】1008-1151(2009)11-0111-02激光表面合金化是通过熔化基体表面预先涂敷的膜层和部分基体，或者在表面熔化的同时注入某些粉末，膜层或表面在熔池中液态混合后发生快速凝固，从而在表面形成一层具有期望性能的合金薄层[1]。
这种方法既改变了材料表面的化学成分，又改变了结构和物理状态，可使廉价基材获得良好的表面性能，从而取代昂贵的整体合金，节约贵重金属材料和战略材料，使廉价合金获得更广泛的应用，大幅度降低成本。
因此，激光表面合金化具有很好的发展前景。
（一）激光表面合金化工艺制定的一般原则及方法 1.激光表面合金化工艺制定的一般原则 为达到激光表面合金化预期的目的和实际生产的需要，在研究中普遍遵循如下原则[2]： （1）必须考虑到合金化元素或化合物与基体金属熔体间相互作用的特性； （2）必须考虑在合金化区形成的物相对合金化强化效果的影响； （3）必须考虑表面合金层与基体间呈冶金结合的牢固性，以及合金层的脆性、抗压、耐弯曲等性能。
2.激光合金化工艺方法 制定激光合金化工艺包括合金化成份的选配、合金粉末添加方式的制定及合金化层质量拄制三个主要方面。
（1）基体与合金化组元的选择为满足激光合金化工艺制定原则的要求，基体材料的选择多数是铁基合金和有色金属，此外，半导体与金属薄膜的合金化也是一个重要的应用领域。
铁基材料中包括普通碳钢、合金钢、高速钢、不锈钢及各类铸铁，有色金属材料主要包括A1、Ti、Cu、Ni及其合金等。
在合金化组元的选择上，既有Cr、Ni、W、Ti、Co、Mo等金属元素，也有C、N、B、Si等非金属元素，以及碳化物、氧化物、氮化物等难熔质点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
物等难熔颗粒。
合金元素与基体的合金化
当激光能量转化成热能的热量达到或超过熔化潜热时，金属表
面处于液态，处于液态的金属表面迅速与添加的合金元素熔合，产
生有别于原基体成分的新合金层。 如：不锈钢1Cr18Ni9Ti激光合金化后：
Ti + C
合金化
TiC
图2 不锈钢基体 X 射线衍射图谱
图3 合金化涂层 X 射线衍射图谱
图1 激光合金化简图
外来合金元素的选择
选择依据：
1、应考虑合金化涂层的性能要求，
2、要考虑合金化元素与母材金属熔体间相互作用的特性， 3、考虑表面合金涂层与母材冶金结合的牢固性，以及合金化涂层
的脆性、抗压、抗弯曲等性能。
在合金化组元的选择上，既有 Cr、Ni、W、Ti、Co、Mo 等金属 元素，也有C、N、B、Si 等非金属元素，以及碳化物、氧化物、氮化
激光合金化
教学目标 通过本次课程的学习，掌握激光合金化的定义及合金化的 特点。
激光合金化的定义
定义：在工件表面加入合金元素（送粉或预涂），通过激光束
加热使合金元素迅速溶入已熔化的基体表面，此时靠工件本身的导 热，快速凝固为合金层，达到工件所要求的耐磨、耐蚀、耐高温和 抗氧化等特殊性能。 基体为溶剂、合金元素为溶质。
小 结
1、激光合金化的定义是外来合金元素在激光作用下与
基体合金化，形成新的合金相，提高性能。 2、合金元素选择时，既要有金属元素，也要有非金属
或碳化物、氧化物等难容颗粒。
3、合金化后形成的新相以及激光的快速加热、快速冷 却特性是性能提高的主要原因。
作业思考题
1、激光合金化是怎么定义的？ 2、在选择激光合金化材料时，应考虑哪几方面因素？
激光合金化的效果
1、合金元素容易在液态下与母体熔合产生新合金相，有别于渗碳 （氮）等固态长时间加热合金化，因此，作用时间短，变形小；
2、由于熔池存在时间短，冷却速度快，造成快速凝固下的晶粒细
化，容易获得细晶组织，合金化层性能较高； 3、通过外来合金元素的调整，可以有效控制材料的耐磨、耐蚀、
耐高温和抗氧化等特殊性能。
