党团范文 物理恒定电流思维导图 物理选修3-1恒定电流焦耳定律幻灯片习题
物理恒定电流思维导图物理选修3-1恒定电流焦耳定律幻灯片习题教学创新设计思想：本节课是从能量转化的角度理解电功和电热，区分纯电阻与非电阻电路，所以我在设计这节课时，从学生熟悉的日常生活中与电有关的现象引入课题，然后提出如何计算电流的功，学生推导出电流做功的公式后，引导学生理解电流做功的实质:是导体中的恒定电场对自由电荷的静电力在做功。
电流做多少功就消耗多少电能。
将电功率移到后面进行，接下来让学生复习焦耳定律，介绍纯电阻电路和非纯电阻电路，引导学生从能量转化角度分析两种电路能量的转化关系，然后让学生练习做一题。
下来让学生讨论如何描述电流做功的快慢，学习电功率，让学生进一步理解电功率是单位时间内用电能的多少，学生在应用本节课的知识中深化对这节课所学内容的理解。
二、本节课重新设计后，充分运用合作互动的教学方式，比以前的教法教学效果好。
篇二：物理选修3-1恒定电流焦耳定律幻灯片习题1.关于电功的说法中错误的是()A.导体内电场力移送电荷所做的功叫做电功B.电流做功的过程，就是电能转化为其他形式的能的过程C.电流做功消耗的能量，由电源供给D.电功就是电能解析：根据电功的定义及特点，可以判断A、B、C均正确.电功是电能转化为其他形式的能的量度，功和能是不同的概念，D错，故选D.答案：D2.下列关于电功率P电=UI和电热功率P热=I2R的说法正确的是A.P电=UI普遍适用于一切电路求电功率B.P热=I2R普遍适用于一切电路求电热功率C.只有在纯电阻电路中，才能用P热=I2R求电热功率D.非纯电阻电路中，电热功率P热解析：公式P电=UI，P热=I2R适用于任何电路，故A、B正确，C、D错误.答案：AB篇三：物理选修3-1恒定电流焦耳定律幻灯片习题内容仅供参考。
2020版初中物理电路和电流思维导图
测量
电路和 电流
电流
电路
电荷间的相互作用：同种电荷相互排斥，异种电荷相互吸引 摩擦起电的实质：不是创造了电，而是使正、负电荷分开
组成：电源、用电器、开关、导线
电路图：用符号表示电路连接的图
通路：正常接通的电路
三种状态
断路：断开的电路 短路：直接用导线将电源两极连接起来的电路
串联电路中电流处处相等 并联电路中，干路中电流等于各支路中电流之和
串、并联 电路的 电流特点
摩擦起电：用摩擦的方法使物体带电
注意：两种轻小物体相互排斥，一定都带电，且带同种电 荷；若相互吸引，可能带异种电荷，也可能只有一个带电
电现象
两种电荷
正电荷：用丝绸摩擦过的玻璃棒所带的电荷 负电荷：用毛皮摩擦过的橡胶棒所带的电荷
开关控制所有用电器，各用电器不能单独工作
串联电路：用电器依次相连接入电路 种类
并联电路：用电器的两端分别连在一起
干路的开关控制所有用电器，支路开关只控制所 在支路用电器，各个用电器能独立工作
方向：电荷的定向移动形成电流，正电荷 定向移动的方向规定为电流的方向
条件：只有电路闭合时，电路中才符号是○A
0~0.6A 的量程，每大格表示 0.2A，每小格 表示 0.02A
0~3A 的量程，每大格表示 1A，每小格表 示 0.1A
应与被测电路串联，让电流从正接线柱流 入，负接线柱流出，所测电流不能超过其
高中物理思维导图全集
高中物理思维导图图解 39：动量守恒定律 高中物理思维导图图解 40：热力学定律
高中物理思维导图图解 23：静电场中的导体 电容器 电容
高中物理思维导图图解 24：气体
高中物理思维导图图解 25：磁场
高中物理思维导图图解 26：交变电流
高中物理思维导图图解 27：电磁感应现象 楞次定律
高中物理思维导图图解 28：法拉第电磁感应定律及其 应用
高中物理思维导图图解 29：带电粒子在电场中的运动 高中物理思维导图图解 30：磁场 磁感应强度
高中物理思维导图图解 1：运动的描述 高中物理思维导图图解 2：相互作用
高中物理思维导图图解 3：重力 基本相互作用 高中物理思维导图图解 4：力的合成与分解
高中物理思维导图图解 5：牛顿第一、三定律 高中物理思维导图图解 6：牛顿运动定律
高中物理思维导图图解 7：摩擦力 高中物理思维导图图解 8：圆周运动
高中物理思维导图图解 16：电势能 电势 电势差
高中物理思维导图图解 17：电荷守恒定律 库仑定律 高中物理思维导图图解 18：宇宙航行
高中物理思维导图图解 19：机械能守恒定律 高中物理思维导图图解 20：功 功率
高中物理思维导图图解 21：势能 动能及动能定理 高中物理思维导图图解 22：电场 电场强度
高中物理思维导图图解 9：运动的合成与分解等 高中物理思维导图图解 10：弹力
高中物理思维导图图解 11：万有引力与航天 高中物理思维导图图解 12：牛顿第二定律及其应用
高中物理思维导图图解 13：曲线运动 高中物理思维导图图解 14：静电场
高中物理思维导图图解 15：机械能守恒定律 能量守 恒定律
高中物理思维导图图解 31：电磁感应 高中物理思维导图图解 32：电磁感应与现代生活

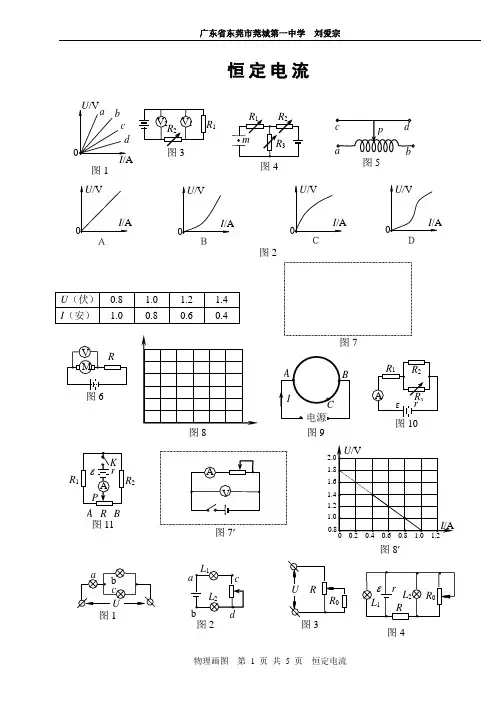

11恒定电流画图
