变电站红外检测作业指导书
变电站红外检测作业指导书
变电站红外检测作业指导书-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII变电一次设备红外测温标准化作业指导书1 范围本标准化作业指导书规定了变电一次设备红外测温作业的检测前准备、检测程序、检测内容及报告等要求。
适用于各电压等级变电站一次主设备，包括变压器、断路器、隔离开关、互感器、套管、电容器、避雷器、电力电缆、导线及绝缘子串等。
本标准化作业指导书适用于变电一次设备红外测温作业。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 19870 工业检测型红外热像仪GB 50150 电气装置安装工程电气设备交接试验标准 DL/T 664 带电设备红外诊断技术应用导则DL/T 969-2005 变电站运行导则Q/GDW 1168 输变电设备状态检修试验规程Q/GDW1799.1-2013 国家电网公司电力安全工作规程 第一部分：变电部分 苏电运检[2013]1702号 加强重要变电站管理实施细则电运检[2014]60号 变电设备带电检测工作实施细则（试行） 3 术语和定义下列术语和定义适用于本标准化作业指导书。
3.1温升被测设备表面温度和环境温度参照体表面温度之差。
3.2温差不同被测设备或同一被测设备不同部位之间的温度差。
3.3相对温差两个对应测点之间的温差与其中较热点的温升之比的百分数。
相对温差δt ，可用下式求出：%100)/()(%100/)(0121121⨯--=⨯-=T T T T t τττδ (1)式中：1τ和T 1——发热点的温升和温度；和T2——正常相对应点的温升和温度；2T0——环境温度参照体的温度。
3.4环境温度参照体用来采集环境温度的物体。
它不一定具有当时的真实环境温度，但具有与被检测设备相似的物理属性，并与被检测设备处于相似的环境之中。
红外线测温试验作业指导书(DOC)
编号：Q/×××××变电站电力设备红外测温作业指导书编写：年月日审核：年月日批准：年月日试验负责人：试验日期年月日时至年月日时荆州供电公司×××1适用范围本作业指导书适用于××变电站运行电力设备红外测温工作。
2引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
DL/T 664 —1999 带电设备红外诊断技术应用导则DL/T 596 —1996 电力设备预防性试验规程国家电网公司电力安全工作规程（变电站和发电厂电气部分）（试行）国家电网安监[2005]83 号文3试验前准备工作安排3． 1 准备工作3． 2 人员要求3． 3 仪器、仪表和工具3． 4 危险点分析3． 5 安全措施3． 6 试验分工4试验程序4． 1 开工4．2 试验项目和操作标准4． 3 竣工5试验总结6作业指导书执行情况评估7附录a）附表上表的说明：说明1：按其功能，同一部件可以属于上表列出的几种类别。
在这种情况下，允许的最高温度和温升值是相关类别中最低值。
说明2：对真空开关装置，温度和温升各项极限值不适用于处在真空中的部件。
说明3：应注意保证周围的绝缘材料不遭到损坏。
说明4：当接合的零件具有不同的镀层或一个零件是裸露的材料制成的，允许的温度和温升应该是：a）对触头，上表项1 中有最低允许值的表面材料的值；b）对联结，上表项2 中有最高允许值的表面材料的值。
说明5：SF6是指纯SF6或SF6与其无氧气体的混合物。
说明6：按照设备有关的技术条件：a）在关合和开断试验（如果有的话）后；b）在短时耐受电流试验后；c）在机械耐受试验后；有镀层的触头在接触区应该有连续的镀层，不然触头应该被看作是“裸露”的。
红外线测温作业指导书_secret
红外线测温作业指导书1作业条件被检测电气设备应为带电设备。
检测目标及环境的温度不宜低于＋5℃，空气湿度不宜大于80%，不应在有雷、雨、雾、雪及风速超过0.5m/s的环境下进行检测。
2使用工器具参加试验人员不少于2人，其中工作负责人1人。
4安全注意事项及危险点控制措施4.1安全注意事项4.1.1注意保持与带电设备的安全距离。
10kV及以下：0.7米；35kV：1.00米；110kV：1.5米；220kV：3.00米。
4.1.2工作人员必须经专业技术培训及安全教育培训，并经考试合格后，方可持证上岗工作。
4.1.3任何情况下（开机或关机）避免将设备镜头直接对准强烈辐射源，如太阳、钢水等，以免设备不能正常工作造成损伤。
4.1.4使用和运输过程中请勿强烈摇晃或碰撞设备。
4.1.5请勿使设备受潮。
4.1.6避免油渍及各种化学物质沾污镜头表面及损伤表面，使用完毕后盖好镜头盖。
4.1.7测量前记录现场风速，测量位置的风向（迎、背风）及测量的距离（估计值）。
4.1.8 测量时光圈与档相对应；测量前应盖上镜头盖，调零。
4.1.10 导线表面一般为氧化铝，其辐射率可以选择0.55。
4.2 危险点控制措施5.1查干湿度表和温度计，记录空气相对湿度和环境温度；5.2连接电池与仪器电源插头；5.3按下电源按扭，观察寻像器内部的变换，寻像器内显示出环境温度后记录环境温度并调零；5.4按照测量目标的性质选择辐射率；5.5打开镜头盖，调节焦距并寻找测量目标；5.6测量温度，做好记录。
6技术及质量关键点及控制：6.1观察设备缺陷时，应尽量靠近设备，并从不同角度观察，以避免红外反光的影响造成误判断；6.2尽量在阴天、夜晚等气候条件下进行测试工作；6.3测量温度低于环境温度为无缺陷；6.4测量温度高于环境温度，小于70℃为一般缺陷；6.5测量温度大于70℃而小于90℃为重大缺陷；6.6测量温度大于90℃为紧急缺陷；6.7测温时必须记录环境温度；6.8试验结束后，应及时提交试验报告。
红外热像测温作业指导书模式
编号：Q/GSDL XXXX 变电站红外热像测温作业指导书
批准：年月日
审核：年月日
编写：年月日
试验负责人：
试验日期年月日时至年月日时
XX供电公司XX变
1 适用范围
本作业指导书针对变电站红外热像测温工作制定，仅适用于该设备红外热像测温工作。
本作业指导书规定了红外热像测温工作中的人员职责、安全、质量控制和标准化作业程序等内容
本作业指导书适用于XX供电公司所属供电企业，其他单位可参照执行。
2 试验任务、项目及环境条件
3 试验前准备工作安排3.1准备工作安排
3.2、人员要求
3.3仪器仪表和工具配置
3.4危险点分析及预控措施
3.5安全注意事项及措施
3.6试验分工
4 测试步骤、程序
4.1开工
4.2操作步骤及标准
4.3竣工及设备状态的恢复
5 试验记录及分析
红外测温记录
6 测试论结
第11页共11页。
红外线接收器检验作业指导书.docx
红外线接收器检验作业指导书★接收20 0/1距离离：$2亦、接收器前带接收窗：^12m<?G5★接收受控角在不大于5m的范鬧内测试时，接收器在水平的左、右方向和垂直的上、下方向的受控角不小于±60° :接收器能准确接收.A接收工装、遥控器200/1 m—标准红外■ ■光信号源抗环境光干扰7 ★ l耐弯曲在各种环境光的照度为1500 lx的环境条件下，接收器在工作电压为额定电压时, 接收器的垂直接收距离不小于8m, 5m内的接收受控角不小于60；接收器的垂直接收距离不小于12m, 5m内的接收受控角不小于60°任取一根引脚，在引脚长度的一半按相反方向反复弯曲90°两次（共典次），接收器AB光源、接收工装20 0/15 0/1试验★抗拉力试验镀层厚度测试10 ★耐悍接执八1 1 ★可焊性的引脚无断裂、引脚和木体无松动或脱落任意选取一根引脚，沿引脚轴线方向上诞加10N的拉力，时间为1O±1S,接收器引脚应无断裂、松动，引脚和本体应无移位，接收性能符合要求。
测试前耍求先用标准片进行设备校准，确保设备准确后任取5个器件引脚进行测试, 每个引脚测试5次（去掉最大值和最小值，取中间三个值），各口分别计算数值的平均值，作为木次测试的最终判定；要求Sn厚度M5um；（允许有luni的负偏差）将试样引脚浸过助焊剂厉，沿轴线方向浸入265±5°C的Sn96.5八g 3CuO. 5 （无铅物料）、260±5°C的Sn63pb37 （含焊物料）熔融焊锡桝中10±0. 5s。
外观无变形或损伤，电容量、漏电流和损耗角正切符合规定值。
将焊接部位浸过助焊剂后，沿轴线方向浸入240^245°C的Sn96. 5 Ag 3Cu0. 5 （无铅物料）、235±5°C的Sn63pb37 （含焊物料）的熔融焊锡槽中2~3s,本体距熔融焊料1.6mmo将被试件取出后用3-10倍放大镜观察，浸入部分应上锡明亮光滑，浸润面积大于95%,只允许有少量分散的如针孔不浸润或弱浸润之类的缺陷，且这些缺陷不出现在同一位置。
红外测温(一般检测)标准化作业指导书
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
DL/T664—1999带电设备红外诊断技术应用导则
国家电网公司[2009] 664号国家电网公司电力安全工作规程（变电部分）
3
具备必要电气知识，熟悉变电站一、二次电气设备，了解被检测设备的结构特点、外部接线、运行状况和导致设备故障的基本因素。
4
了解红外成像诊断技术的基本条件和诊断程序，熟悉红外成像仪的工作原理、技术参数和性能、掌握所用仪器的工作原理、性能指标、操作程序和调试方法。
4
被检设备是带电运行设备，并尽量移开视线中的封闭遮挡物如玻璃窗、门或盖板。
3.3
拍摄结束
将镜头盖盖上，防止划伤镜头。
4
测温结束后工作
4.1
异常处理
1）把缺陷分析情况汇报给值班长和相关人员；
2）通知检修人员进行精确测温，判别缺陷性质并按缺陷流程进行处理。
缺陷诊断判据见附录B。
4.2
工器具和仪表归位
将工器具和仪器清点收拢，放归原位。
按定置图摆放。
4.3
生产管理系统维护
将测温记录录入生产管理系统。
2）作为一般检测，被测设备的辐射率一般取0.9左右。
3
测温工作
3.1
全面扫描
1）取下仪器镜头盖；
2）将机器的镜头对准要观察的设备，调节至合适焦距扫描设备。
3.2
异常拍摄
1）针对全面扫描中温度异常的设备进行红外图谱的拍摄；
2）记录环境温度、异常设备温度和负荷电流等数据（格式见附录A）。
红外测温一般检测标准化作业指导书
4测温前准备
4.1准备工作安排
根据工作安排合理开展准备工作,准备工作内容见表1。
表1准备工作安排
序号
内容
标准
备注
1
测温前准备好所需工器具、仪器仪表和相关技术资料，确定测温路线。
仪器仪表、工器具应合格齐备，满足工作的要求,测温路线应符合现场实际情况。
2
根据本次测温作业内容和性质确定好测温人员,并组织学习本指导书。
本标准化作业指导书由江苏省电力公司标准化委员会提出。
本标准化作业指导书由公司生产技术部负责起草。
本标准化作业指导书主要起草人:陈挺、李奕、华伟、屈雷、江红成。
本标准化作业指导书审核人：龚冰
本标准化作业指导书批准人:马苏龙
本标准化作业指导书由公司生产技术部归口并负责解释。
红外测温(一般检测)标准化作业指导书
的直射，最好闭灯检测。
4.3.5检测电流致热的设备,最好在设备负荷高峰状态下进行,一般不低于额定负荷的３０％。
4.4工器具与仪器仪表
工器具与仪器仪表主要包括通信工具、照明工具、防护器具、测温设备、钥匙等，见表４。
3）发现缺陷及异常时，及时汇报值班长和相关人员，并做好记录。
1
２
监护人员
1）识别测温现场危险源,组织落实防范措施；
2）对测温过程中的安全进行监护。
1
4.2.2人员要求
表3明确了工作人员的精神状态，工作人员的资格包括作业技能、安全资质和特殊工种资质等要求。
表3人员要求
序号
内容
备注
1
测温人员精神状态正常，无妨碍工作的病症，着装符合要求。
２011-05-１6发布
201１－０5－2３实施
变电站电力设备红外检测工作导则
变电站电力设备红外检测工作导则1范围本导则规定了红外测温原理、检测要求、现场检测方法，给出了数据分析经验，并对红外检测管理工作提出了具体要求。
本导则适用于变电站内运行设备红外检测工作。
2规范性引用文件下列文件中的条款通过本导则的引用而成为本导则的条款。
凡是注日期的引用文件，其随后的所有修改单（不包括勘误的内容）或修订版均不适用于本导则，然而，鼓励根据本导则达成协议的各方研究是否可使用这些标准的最新版本。
凡是不注日期的引用文件，其最新版本适用于本导则。
GB 2900.55 电工术语带电作业GB 18037 带电作业工具基本技术要求与设计导则DL/T408 电业安全工作规程（发电厂和变电所电气部分）DL/T 664 带电设备红外诊断技术应用导则北京市电力公司电力设备状态检修试验规程3术语和定义下列术语和定义适用于本导则。
3.1红外检测利用红外技术，对电力系统中具有电流、电压致热效应或其他致热效应的带电设备进行检测和诊断。
4检测原理基于自然界中一切温度高于绝对零度的物体，时刻都辐射红外线，通过检测红外辐射，分析载有物体的特征信息，从而实现对被检测目标的判断。
5检测要求5.1环境要求5.1.1检测目标及环境的温度不宜低于5℃，如果必须在低温下进行检测，应注意仪器自身的工作温度要求，同时还应考虑水汽结冰使某些进水受潮的设备的缺陷漏检；5.1.2空气湿度不宜大于85%，不应在有雷、雨、雾、雪环境下进行检测；5.1.3室外检测宜在日出之前、日落之后或阴天进行，室内检测宜闭灯进行。
晴天要避开阳光直接照射或反射入镜。
5.1.4被检设备是带电运行设备，并尽量保证红外检测设备和被检设备部位间无遮挡物。
5.1.5检测电流致热的设备，最好在设备负荷高峰状态下进行。
5.2仪器要求5.2.1仪器在使用前应保证其有足够电量，如果电量不足应及时充电；5.2.2仪器应定期校验；5.2.3仪器的存放地点应具有防潮、干燥条件。
5.3人员要求进行红外检测人员应具备如下条件:5.3.1熟悉红外检测的基本原理、诊断分析方法，了解红外检测仪的工作原理、技术参数和性能，掌握红外检测仪的操作方法；5.3.2了解被测设备的结构特点、工作原理、运行状况和导致设备故障的基本因素；5.3.3熟悉本导则，接受过红外检测技术的培训；5.3.4具有一定的现场工作经验，熟悉并能严格遵守电力生产和工作现场的相关安全管理规定。
变压器(电抗器)红外测温标准化作业指导书.doc
变压器（电抗器）红外测温标准化作业指导书1 范围本标准化作业指导书规定了变压器（电抗器）红外测温（一般检测）工作的准备工作、测温流程图、现场操作方法、测温周期和标准、测温记录管理等要求。
本标准化作业指导书适用于指导变压器（电抗器）红外测温的一般性检测工作。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
DL/T664—1999 带电设备红外诊断技术应用导则国家电网公司[2009] 664号国家电网公司电力安全工作规程（变电部分）Q/GDW-10-G064-2009 红外检测诊断工作管理办法3 术语和定义下列术语和定义适用于本标准化作业指导书。
3.1 温升 temperature rise被测设备表面温度和环境温度参照体表面温度之差。
3.2 温差 temperature difference不同被测设备或同一被测设备不同部位之间的温度差。
3.3 相对温差 relative temperature difference两个对应测点之间的温差与其中较热点的温升之比的百分数。
相对温差δt，可用下式求出：δt=（τ1-τ2）/τ1*100%=（T1-T2）/(T1-T0)*100%式中：τ1和T1——发热点的温升和温度；τ2和T2——正常相对应点的温升和温度；T0——环境温度参照体的温度。
3.4 环境温度参照体 reference body of ambient temperature用来采集环境温度的物体。
它不一定具有当时的真实环境温度，但具有与被检测设备相似的物理属性，并与被检测设备处于相似的环境之中。
3.5 一般检测 normal measurement适用于用红外热像仪对电气设备进行大面积检测。
3.6电压致热型设备 heating of equipment caused by voltage由于电压效应引起发热的设备。
【参考文档】红外测温作业指导书-实用word文档 (6页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==红外测温作业指导书篇一：红外测温作业指导书前言..................................................... 错误！未定义书签。
1 适用范围 ............................................... 错误！未定义书签。
2 引用标准 ............................................... 错误！未定义书签。
3 基本要求 ............................................... 错误！未定义书签。
4 测温周期 ............................................... 错误！未定义书签。
5 测温前准备 ............................................. 错误！未定义书签。
5.1 人员要求 .......................................... 错误！未定义书签。
5.2 环境要求 .......................................... 错误！未定义书签。
5.3 测温工具使用 ...................................... 错误！未定义书签。
5.4 测温方法简介 ...................................... 错误！未定义书签。
7 红外测温作业标准 ....................................... 错误！未定义书签。
8 红外测温检测报告 ....................................... 错误！未定义书签。
【参考文档】红外测温作业指导书-实用word文档 (6页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==红外测温作业指导书篇一：红外测温作业指导书前言..................................................... 错误！未定义书签。
1 适用范围 ............................................... 错误！未定义书签。
2 引用标准 ............................................... 错误！未定义书签。
3 基本要求 ............................................... 错误！未定义书签。
4 测温周期 ............................................... 错误！未定义书签。
5 测温前准备 ............................................. 错误！未定义书签。
5.1 人员要求 .......................................... 错误！未定义书签。
5.2 环境要求 .......................................... 错误！未定义书签。
5.3 测温工具使用 ...................................... 错误！未定义书签。
5.4 测温方法简介 ...................................... 错误！未定义书签。
7 红外测温作业标准 ....................................... 错误！未定义书签。
8 红外测温检测报告 ....................................... 错误！未定义书签。

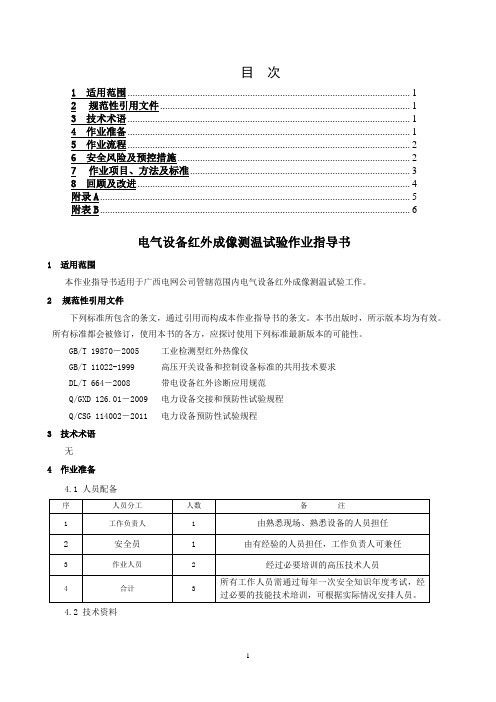

电气设备红外成像测温试验作业指导书
目次1 适用范围 (1)2规范性引用文件 (1)3 技术术语 (1)4 作业准备 (1)5 作业流程 (2)6 安全风险及预控措施 (2)7作业项目、方法及标准 (3)8 回顾及改进 (4)附录A (5)附表B (6)电气设备红外成像测温试验作业指导书1 适用范围本作业指导书适用于广西电网公司管辖范围内电气设备红外成像测温试验工作。
2规范性引用文件下列标准所包含的条文，通过引用而构成本作业指导书的条文。
本书出版时，所示版本均为有效。
所有标准都会被修订，使用本书的各方，应探讨使用下列标准最新版本的可能性。
GB/T 19870－2005 工业检测型红外热像仪GB/T 11022-1999 高压开关设备和控制设备标准的共用技术要求DL/T 664－2008 带电设备红外诊断应用规范Q/GXD 126.01－2009电力设备交接和预防性试验规程Q/CSG 114002－2011电力设备预防性试验规程3 技术术语无4 作业准备4.1 人员配备序人员分工人数备注1 工作负责人 1 由熟悉现场、熟悉设备的人员担任2 安全员 1 由有经验的人员担任，工作负责人可兼任3 作业人员 2 经过必要培训的高压技术人员4 合计 3 所有工作人员需通过每年一次安全知识年度考试，经过必要的技能技术培训，可根据实际情况安排人员。
4.2 技术资料序号内容标准备注（是否完成）1 设备情况调查掌握设备技术规范及运行要求2 技术资料准备Q/CSG 114002--2011电力设备预防性试验规程；电气设备的上次试验报告（或必要的历史试验记录）；本作业指导书。
4.3 物品配置表1：安全防护用品序号名称规格单位数量备注1 安全帽顶 3表2：工器具及仪器仪表序号名称规格单位数量备注1 红外热像仪套 1 设备测温2 手电筒个 13 防雨用具套 24 温、湿度计个 15 作业流程作业流程见图1。
作业结束作业准备电气设备红外测温作业电气设备红外测温图1 作业流程图6 安全风险及预控措施序号危险名称细分风险种类产生风险条件控制措施1电触电在检测时工作人员移动中误触或碰到带电设备1.正确使用安全防护用具2.保持照明充足3.监护人严格监护4.安全措施布置要到位2高处的物体打击 高空物体坠落，地面工作人员在作业点下方 地面作业人员不在作业点正下方停留7 作业项目、方法及标准序号作业 项目作业步骤工作内容及方法工艺质量要求细分风险 种类项目种类1作业准备准备技术资料负责人组织查阅历年试验报告；了解设备运行情况；熟悉设备运行方式。
变电设备红外检测作业指导书
1Q/GXD广西电网公司企业标准变电设备红外检测作业指导书广西电网公司 发 布前言为规范广西电网公司变电设备红外检测工作，提高试验质量，结合广西电力系统多年来的试验经验，制定本作业指导书。
本作业指导书由广西电网公司标准化委员会提出并归口。
本作业指导书起草单位：广西电力试验研究院有限公司本作业指导书主要起草人：陈志高本作业指导书主要审核人：本作业指导书审定人：本作业指导书批准人：本作业指导书由广西电网公司生产技术部负责解释。
I目次1、适用范围.......................................................... 错误！未定义书签。
2、规范性引用文件 (1)3、支持文件.......................................................... 错误！未定义书签。
4、危险点分析及安全措施 (1)5、试验准备 (2)6、被检测设备和检测周期 (2)7、工期定额 (3)8、被试设备主要参数 (3)9、作业流程 (3)10、红外热像仪的现场操作 (4)11、检测步骤及部位、关键点和判断依据 (5)12、主要异常及对策 (11)13、作业后的验收与交接 (11)14、试验记录表格 (11)附录A 高压开关设备和控制设备各种部件、材料和绝缘介质的温度和温升极限 (7)附录B 红外检测记录表 (7)II变电设备红外检测作业指导书1 适用范围本作业指导书适用于广西电网公司所属电力部门对运行中的变电设备进行红外温度检测。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 11022-1999 高压开关设备和控制设备标准的共用技术要求GB/T 19870-2005 工业检测型红外热像仪DL/T664-1999 带电设备红外诊断技术应用导则DL/596－1996 电力设备预防性试验规程DL/T 572-95 电力变压器运行规程Q/CSG 1 0007-2004 电力设备预防性试验规程Q/GXD 126.01-2006 电力设备交接和预防性试验规程3 支持文件厂家资料、说明书等。
红外成像检测作业指导措施
判断方法
对于设备热故障的判断应该结合高压、油化试验的结果进行判断。
4.4
针对设备与导线或设备与设备连接部分的发热，根据运行经验和有关标准做如下经验规定，进行判断时在前三项判断方法的基础上参照以下经验数据
温度≥150℃，为一类缺陷，应立即采取措施停电处理。
110℃≦温度<150℃，为二类缺陷，最迟应在第二天进行处理。
4.1
判断方法
同一电气回路中，当三相电流/电压对称时，比较回路中同种设备对应部位的温升值，可判断设备是否正常。不同回路中的同种设备也可进行比较，但应考虑负荷电流/电压的影响。
进行检测时需要将检测设备的对比度，电平范围调整到故障相和正常相对比明显的范围，以便于判断。
4.2
判断方法
根据测得的设备表面温度值，对照GB763和我局的有关规定，进行诊断。诊断时应结合温度的超标程度、设备负荷率的大小、设备的重要性等因素综合考虑。
了解变电站设备带电部位，防止进行检测时与带电部位过近。
1.1
根据试验性质制定必要的试验方案，准备好所需仪器仪表。搜集被试设备试验出厂或历年试验报告。
试验设备、仪器、仪表齐全，状态良好，准确度符合要求。
试验前期应获得被试设备以往试验报告、数据以及缺陷记录，对被试设备作到心中有数。
1.2
工作现场办理工作票，检查安措。
进行检测时防止走路踏空，绊倒。加强监护，辅助照明。
2.2
现场试验环境
检测宜闭灯进行，被测物应避免灯光直射
2.3
现场试验环境
检测时在保证人身和设备安全的前提下，应打开遮挡红外辐射的门或盖板。
3.1
检测方法
应按所使用仪器的操作方法进行操作，确定被测物体的发射率和距离，从不同的方位对发热点进行检测，以保证检测的准确性。
变电站安全工器具检查作业指导书
变电站安全工器具检查作业指导书以下是变电站安全工器具检查作业指导书：一、检查人员检查人员需为专业电工，了解相关安全知识和检查标准。
检查前需佩戴好个人防护用品，如绝缘手套、绝缘靴、安全帽、护目镜等。
二、检查工具1.手持红外热像仪：用于检测设备表面温度，发现异常情况及时处理。
2.绝缘测试仪：用于检测设备的绝缘电阻，判断设备是否安全可靠。
3.电流钳：用于检测电路中的电流强度，提示设备的工作情况。
4.导线测量仪：用于检测电缆线路的电压情况和电缆的通断情况。
5.雷电检测仪：用于检测设备及设备周围环境中的雷击情况。
三、检查流程1.检查开关箱检查开关箱表面是否有明显的损坏或污染，开关箱的门是否紧闭。
同时检测开关箱内部的断路器、接触器、保险器、电源等是否完好无损，核对其标贴、编号等是否一致。
2.检查励磁变压器检查励磁变压器表面是否有裂纹、腐蚀和积灰，开关和继电器是否完好，励磁变压器的接地电阻是否符合规范标准。
3.检查电流互感器检查电流互感器的二次绕组是否接好，接头是否松动，二次输出端子是否出现锈蚀。
同时检查电流互感器的标志、标牌是否清晰明确，接地电阻是否符合规范要求。
4.检查隔离开关检查隔离开关的传动机构是否正常，接头是否正常，是否有较大的运动阻力，是否能够正常地接通和断开等。
5.检查绝缘子检查绝缘子表面是否有裂纹、污染或其他损坏，绝缘子外套管是否损坏或破裂。
同时检测绝缘子的绝缘电阻及绝缘介质的损坏情况。
6.检查电缆检查电缆及电缆接头的微波接头或母线接头的紧固情况，是否存在损坏、漏电和老化等情况。
四、检查要点1.设备表面及接线端子的清洁度及绝缘性；2.设备附属器的数量、类型、安装方式是否符合要求；3.各设备之间的连接是否结实、可靠；4.设备接地是否符合标准，接地电阻是否在允许范围内；5.设备内部、开关间、接线箱安装是否规范。
五、检查记录对检查结果进行记录，不符合要求的设备及时汇报维修，维修及时记录，并进行随时跟进。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电一次设备红外测温标准化作业指导书
1 范围
本标准化作业指导书规定了变电一次设备红外测温作业的检测前准备、检测程序、检测内容及报告等要求。
适用于各电压等级变电站一次主设备，包括变压器、断路器、隔离开关、互感器、套管、电容器、避雷器、电力电缆、导线及绝缘子串等。
本标准化作业指导书适用于变电一次设备红外测温作业。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 19870 工业检测型红外热像仪
GB 50150 电气装置安装工程电气设备交接试验标准
DL/T 664 带电设备红外诊断技术应用导则
DL/T 969-2005 变电站运行导则
Q/GDW 1168 输变电设备状态检修试验规程
Q/ 国家电网公司电力安全工作规程第一部分：变电部分
苏电运检[2013]1702号加强重要变电站管理实施细则
电运检[2014]60号变电设备带电检测工作实施细则（试行）
3 术语和定义
下列术语和定义适用于本标准化作业指导书。
3.1
温升
被测设备表面温度和环境温度参照体表面温度之差。
3.2
温差
不同被测设备或同一被测设备不同部位之间的温度差。
3.3
相对温差
两个对应测点之间的温差与其中较热点的温升之比的百分数。
相对温差δt ，可用下式求出：
%100)/()(%100/)(0121121⨯--=⨯-=T T T T t τττδ (1)
式中：
1τ和T 1——发热点的温升和温度；
2τ和T 2——正常相对应点的温升和温度；
T 0——环境温度参照体的温度。
3.4
环境温度参照体
用来采集环境温度的物体。
它不一定具有当时的真实环境温度，但具有与被检测设备相似的物理属性，并与被检测设备处于相似的环境之中。
3.5
一般检测
适用于用红外热像仪对电气设备进行巡视检测。
3.6
精确检测
主要用于对全站主设备精确测温并记录所有设备红外热像，以及检测电压致热型和部分电流致热型设备的内部缺陷，以便对设备的故障进行精确判断。
4 检测前准备
4.1 准备工作安排
4.1.1 检测工作计划编制
一般检测工作计划按照变电站巡视相关要求（进行），重点关注下月停电计划设备。
精确检测工作计划编制应结合（年度、月度）设备停电检修计划安排，检测报告应在停电检修实施前提交给检修管理或实施部门，便于有针对性的制定检修方案。
4.1.2 检测前准备
一般检测按照变电站巡视相关要求执行。
精确检测需根据工作安排合理开展准备工作，准备工作内容见表1。
表1精确检测准备工作安排
4.2 劳动组织及人员要求
4.2.1 劳动组织
劳动组织明确了工作所需人员类别、人员职责和作业人员数量，一般检测按照变电站巡视相关劳动组织要求执行。
精确检测劳动组织见表2。
表2劳动组织
4.2.2 人员要求
表3人员要求
4.3 工器具与仪器仪表
工器具与仪器仪表主要包括工器具、仪器仪表和电源设施等，见表4。
表4工器具与仪器仪表
4.4 技术资料
技术资料主要包括试验记录、设备台账等，见表5。
表5技术资料。
