红外技术在变电站的应用

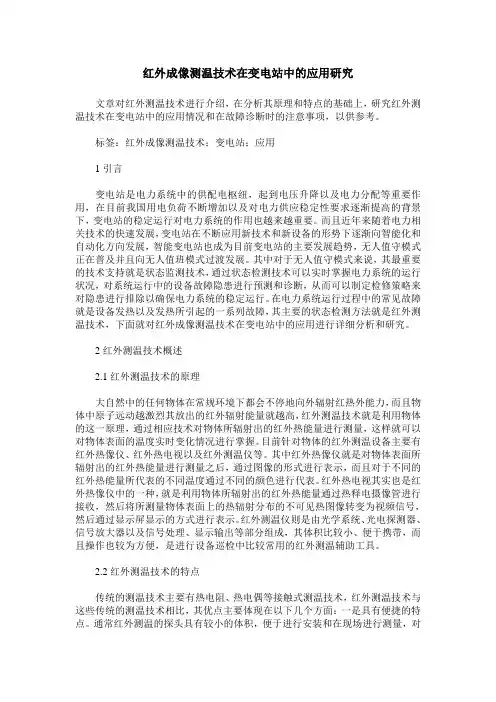

红外成像测温技术在变电站中的应用研究
红外成像测温技术在变电站中的应用研究文章对红外测温技术进行介绍，在分析其原理和特点的基础上，研究红外测温技术在变电站中的应用情况和在故障诊断时的注意事项，以供参考。
标签：红外成像测温技术；变电站；应用1引言变电站是电力系统中的供配电枢纽，起到电压升降以及电力分配等重要作用，在目前我国用电负荷不断增加以及对电力供应稳定性要求逐渐提高的背景下，变电站的稳定运行对电力系统的作用也越来越重要。
而且近年来随着电力相关技术的快速发展，变电站在不断应用新技术和新设备的形势下逐渐向智能化和自动化方向发展，智能变电站也成为目前变电站的主要发展趋势，无人值守模式正在普及并且向无人值班模式过渡发展。
其中对于无人值守模式来说，其最重要的技术支持就是状态监测技术，通过状态检测技术可以实时掌握电力系统的运行状况，对系统运行中的设备故障隐患进行预测和诊断，从而可以制定检修策略来对隐患进行排除以确保电力系统的稳定运行。
在电力系统运行过程中的常见故障就是设备发热以及发热所引起的一系列故障，其主要的状态检测方法就是红外测温技术，下面就对红外成像测温技术在变电站中的应用进行详细分析和研究。
2红外测温技术概述2.1红外测温技术的原理大自然中的任何物体在常规环境下都会不停地向外辐射红热外能力，而且物体中原子远动越激烈其放出的红外辐射能量就越高，红外测温技术就是利用物体的这一原理，通过相应技术对物体所辐射出的红外热能量进行测量，这样就可以对物体表面的温度实时变化情况进行掌握。
目前针对物体的红外测温设备主要有红外热像仪、红外热电视以及红外测温仪等。
其中红外热像仪就是对物体表面所辐射出的红外热能量进行测量之后，通过图像的形式进行表示，而且对于不同的红外热能量所代表的不同温度通过不同的颜色进行代表。
红外热电视其实也是红外热像仪中的一种，就是利用物体所辐射出的红外热能量通过热释电摄像管进行接收，然后将所测量物体表面上的热辐射分布的不可见热图像转变为视频信号，然后通过显示屏显示的方式进行表示。

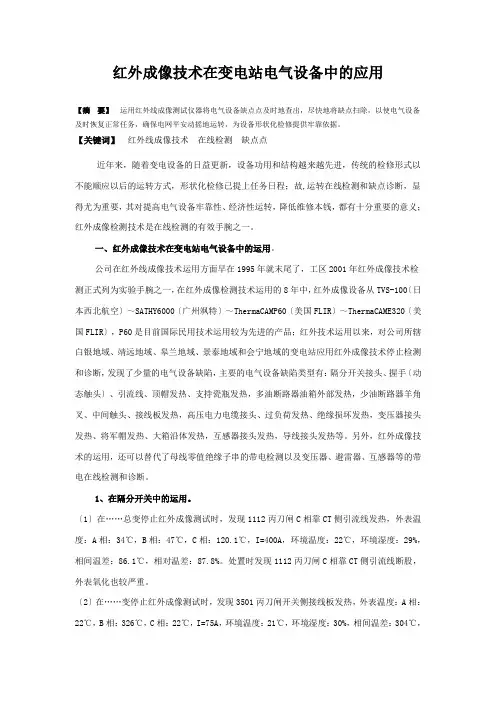

红外成像技术在变电站电气设备中的应用
红外成像技术在变电站电气设备中的应用【摘要】运用红外线成像测试仪器将电气设备缺点点及时地查出，尽快地将缺点扫除，以使电气设备及时恢复正常任务，确保电网平安动摇地运转，为设备形状化检修提供牢靠依据。
【关键词】红外线成像技术在线检测缺点点近年来，随着变电设备的日益更新，设备功用和结构越来越先进，传统的检修形式以不能顺应以后的运转方式，形状化检修已提上任务日程；故,运转在线检测和缺点诊断，显得尤为重要，其对提高电气设备牢靠性、经济性运转，降低维修本钱，都有十分重要的意义；红外成像检测技术是在线检测的有效手腕之一。
一、红外成像技术在变电站电气设备中的运用。
公司在红外线成像技术运用方面早在1995年就末尾了，工区2001年红外成像技术检测正式列为实验手腕之一，在红外成像检测技术运用的8年中，红外成像设备从TVS-100〔日本西北航空〕～SATHY6000〔广州飒特〕～ThermaCAMP60〔美国FLIR〕～ThermaCAME320〔美国FLIR〕，P60是目前国际民用技术运用较为先进的产品；红外技术运用以来，对公司所辖白银地域、靖远地域、皋兰地域、景泰地域和会宁地域的变电站应用红外成像技术停止检测和诊断，发现了少量的电气设备缺陷，主要的电气设备缺陷类型有：隔分开关接头、握手〔动态触头〕、引流线、顶帽发热、支持瓷瓶发热，多油断路器油箱外部发热，少油断路器羊角叉、中间触头、接线板发热，高压电力电缆接头、过负荷发热、绝缘损坏发热，变压器接头发热、将军帽发热、大箱沿体发热，互感器接头发热，导线接头发热等。
另外，红外成像技术的运用，还可以替代了母线零值绝缘子串的带电检测以及变压器、避雷器、互感器等的带电在线检测和诊断。
1、在隔分开关中的运用。
〔1〕在……总变停止红外成像测试时，发现1112丙刀闸C相靠CT侧引流线发热，外表温度：A相：34℃，B相：47℃，C相：120.1℃，I=400A，环境温度：22℃，环境湿度：29%，相间温差：86.1℃，相对温差：87.8%。

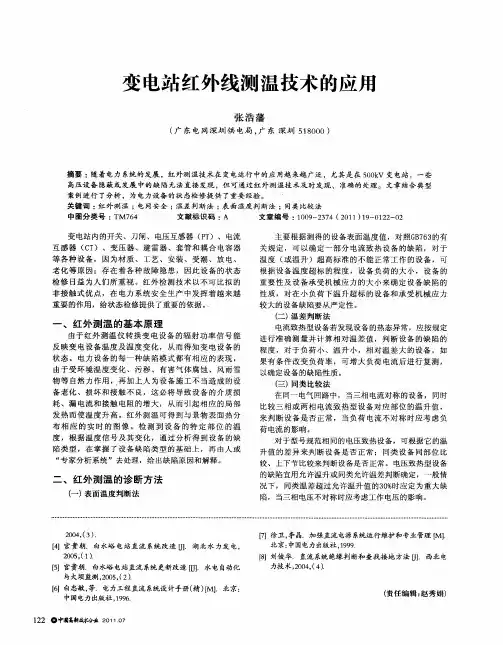

变电站红外线测温技术的应用
张 浩 藩
（ 东电 网深 圳供 电局 ， 东 深 圳 ５ ８ ０ 广 广 １ ０ ０）
摘要 ： 随着 电力 系统 的发展 ，红 外测 温技 术在 变 电运 行 中的应 用越 来越广 泛 ，尤其是 在 ５０Ｖ 变 电站 ，一 些 ０ｋ 高压 设备 隐蔽或 发展 中的缺 陷无 法直接 发现 ，但 可通过 红 外测 温技 术及 时发现 、 准确 的处理 。文章 结合 典 型 案例 进行 了分析 ，为 电力设 备的 状 态检 修提 供 了重要 经验 。 关键 词 ： 外测 温 ； 网安 全 ； 红 电 温差 判断 法 ； 面 温度判 断法 ； 表 同类 比较 法
２Ｏ ，３ ． ０４ （ ）
［ ４ 】宫贵朝． 白水峪 电站 直流 系统 改造 Ｕ．湖北水 力发 电， 】 ２０ ，１ ０５ （ ｌ ［ ５ 】宫贵朝．白水峪 电站直流 系统更新 改造 ［］ Ｕ＿水电 自动化 与大坝监测 ，０ ５（ ． ２０ ，２） 【】白忠敏 ， ６ 等．电力工程 直流 系统设计手册 （ ）Ｍ】 精 ［ ．北京： 中国电力出版社 。９ ６ １９．
（ 责任编 辑 ： 赵秀 娟）
（ 热 谱 图分 析 法 四） 根 据 同类 设 备热 谱 图 的差 异来 判 断设 备是 否 正 常 。 （ ） 案 分 析法 五 档 分 析 同一 设 备在 不 同 时期 检测 数 据 （ 如温 升 、相 例 对 温 差 和 热 谱 图 ）找 出 设备 致 热 参 数 的 变 化 趋 势 和 变 化 速 率 ， 以判 断设 备 是否 正 常 。
在 同一 电气回路中，当三相电流对称 的设备 ，同时
比较 三 相 或 两 相 电流 致 热 型 设 备 对 应 部 位 的温 升 值 ， 来 判 断 设 备 是 否 正 常 ， 当负 荷 电流 不 对 称 时应 考 虑 负 荷 电流 的影 响。 对于 型 号规 范相 同的 电压致 热 设备 ，可 根据 它 的温 升 值 的 差 异 来 判 断 设 备 是 否 正 常 ； 同类 设 备 同部 位 比
红外成像技术在变电站电气设备中的应用
（ ）在榆 树变进 行红 外成像 测试 时 ，发现 ３ ０ ２ ５１ 丙刀 闸开 关侧接 线板 发热 ，表面温 度 ：Ａ相 ：２ ℃ ， ２
Ｂ相 ：３ ６ ２ ℃，Ｃ相 ：２ ℃ ， ＝７Ａ ２ Ｉ ５ ，环境温 度 ：２ ℃， ｌ 环境 湿度 ： ０ ， 问温差 ： ０ ℃ ， ３％ 相 ３ ４ 相对 温差 ： ９ ７ 。 ９ ． ％
１ ５ 在 其 它设备方 面 中的应 用 ．
（ ）龙川变 １ １小车 刀 闸出线套 管底座 发热 、 ５ ０
（ ） 对朱 家 台变 进行 红外成 像测 试 时，发现 １ １在 号主变 ３ ｋ 侧 Ｂ相 靠母 线 引线 夹 “ ”型 接头 发热 ， ５Ｖ Ｔ
度 ：２ ℃ ，环 境湿度 ：３ ． ％ ４ ０ ５ ，相 间温 差 ：４ ℃，相 ３ 对温 差 ：９ ％ ０ 。处理 时发现 ６ １甲刀 闸上接线 板 （ ｌ 接 头 ）ｃ相 表 面氧化 严重 ，螺 丝松动 。 （ ）在 银城 变进 行红外 成 像测试 时 ，发现 ２ １ ４ ２ １ 旁母 刀 闸 Ｃ相 靠母线 侧动静 触 头发热 ，表面温度 ：Ａ
时恢复正常工作，确保 电网安全稳定地运行 ，为设备状态化检修提供可靠依据。 【 关键词 】 红外 线成像 技 术 在 线检 测 故 障 点
近年 来 ，随着 变 电设 备 的 日益 更 新 ，设 备 性能
１ １ 在 隔 离开 关 中的应用 ．
和 结构越 来越 先 进 ，传 统 的检 修模 式 以不 能适 应 当
２ ℃ ，Ｂ 相 ：３ ℃ ，Ｃ相 ：７ ℃ ，Ｉ ２ Ａ ９ １ ２ ＝２ ５ ，环境温
以来 ，对 公 司所 辖 白银地 区 、靖远 地 区、皋 兰地 区 、 景泰地 区 和会 宁地 区 的变 电站 利用 红 外成 像 技术进 行 检测 和诊 断 ，发现 了大 量 的 电气 设备 缺 陷，主要 的 电气 设备 缺 陷类 型 有 ：隔 离 开关 接头 、握手 （ 动 静 触头 ）、 引流 线 、 顶 帽发 热 、支 持瓷 瓶 发热 ，多 油断路器 油 箱 内部 发 热 ，少 油 断路器 羊 角 叉 、中 间 触 头 、接线 板发 热 ， 高压 电力 电缆接 头 、过负 荷发 热 、绝 缘损坏 发热 ，变压 器接 头发 热 、将 军 帽发热 、

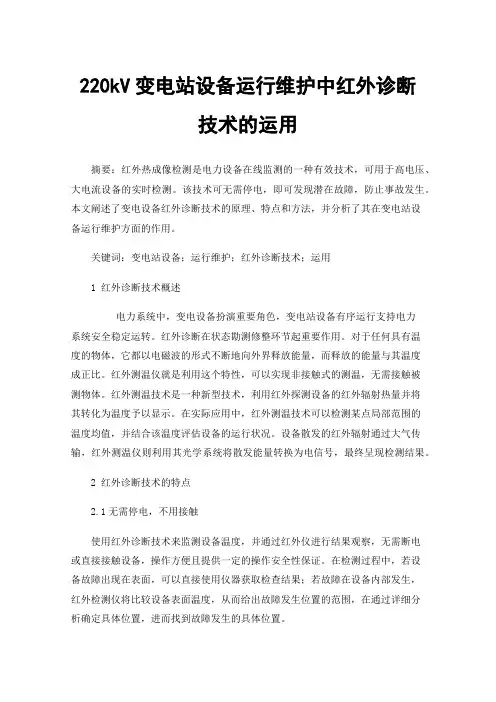

220kV变电站设备运行维护中红外诊断技术的运用
220kV变电站设备运行维护中红外诊断技术的运用摘要：红外热成像检测是电力设备在线监测的一种有效技术，可用于高电压、大电流设备的实时检测。
该技术可无需停电，即可发现潜在故障，防止事故发生。
本文阐述了变电设备红外诊断技术的原理、特点和方法，并分析了其在变电站设备运行维护方面的作用。
关键词：变电站设备；运行维护；红外诊断技术；运用1 红外诊断技术概述电力系统中，变电设备扮演重要角色，变电站设备有序运行支持电力系统安全稳定运转。
红外诊断在状态勘测修整环节起重要作用。
对于任何具有温度的物体，它都以电磁波的形式不断地向外界释放能量，而释放的能量与其温度成正比。
红外测温仪就是利用这个特性，可以实现非接触式的测温，无需接触被测物体。
红外测温技术是一种新型技术，利用红外探测设备的红外辐射热量并将其转化为温度予以显示。
在实际应用中，红外测温技术可以检测某点局部范围的温度均值，并结合该温度评估设备的运行状况。
设备散发的红外辐射通过大气传输，红外测温仪则利用其光学系统将散发能量转换为电信号，最终呈现检测结果。
2 红外诊断技术的特点2.1无需停电，不用接触使用红外诊断技术来监测设备温度，并通过红外仪进行结果观察，无需断电或直接接触设备，操作方便且提供一定的操作安全性保证。
在检测过程中，若设备故障出现在表面，可以直接使用仪器获取检查结果；若故障在设备内部发生，红外检测仪将比较设备表面温度，从而给出故障发生位置的范围，在通过详细分析确定具体位置，进而找到故障发生的具体位置。
2.2操作简单，效率极高红外诊断技术用于设备温度检测主要采用被动方式，操作简单、手法单一，主要通过检测设备自身的热辐射强度来实现，无需其他仪器的辅助。
该技术在仪器工作时能够对设备进行全面扫描，节省时间，大大提高检测效率。
红外诊断技术在电力设备检测中得到广泛应用，尤其在变电站方面应用较多，但并非适用于所有设备。
2.3方便分析，智能发展红外测仪与电脑连接，能够获得实时测温图像并进行分析处理，迅速获取故障的详细信息，智能化的进展更快。
红外测温在变电站现场的应用
１ ． ３ 缺 陷 定 性
根据运行方式安排和设备变化安排测温时间，按以下原则掌握，含 相关一 、二次设备部分。 Ａ ） 长期大负荷的设备或设备负荷明显增大时。 Ｂ ） 设备存 在异常情况 ，需要进一步分析鉴定 ，安排测温。根据严重 程度，一般为每 日至少一次，直到异常消除 。 ｃ ） 上级有 明确要求时 ， 如保电，安排测温 。 Ｄ ） 遇有设备停电检修 、消缺 ， 要在停电前对设备进行测温 ，以便及 时发现缺陷。 Ｅ ） 例行检修、试验 、消缺、大修 、 新建改扩建的电气设备在其带负 荷后应进行一次测温。 设备通过较大穿越性故障电流后，安排测温。 Ｊ ） 运行方式改变对涉及设备进行测温。 如单台主变运行时对运行主变 二次测温，每 日不少于一次。 ｍ在每年的大负荷或者度夏高峰来临之前 ，应加强对带电设备的红 外检测，至少增加一次带电设备红外普测。
红外测温在变电站现场的应用
全海梅 魏 强
太原 ０ ３ ０ ０ １ ２ 太 原 供 电分 公 司 山西
变电站红外测温技术综述
变电站红外测温技术综述摘要：红外测温技术在对电力设备实际的状态进行检修当中是一种非常重要的技术手段，其主要的优点就是安全、便携以及非接触性等等，可以比较有效地对电力设备当中存在的一些问题进行及时的诊断，有效的杜绝了事故的发生。
本篇文章就简单的介绍了如果相关的机械设备过热等一些问题进行诊断的具体方法，在进行测温的过程当中需要注意的问题，还有红外测温在变电站当中实际进行应用的情况。
关键字：变电站；红外测温技术；应用1、红外测温的技术原理红外测温的技术是一种相比较来说比较安全的技术，红外测温的技术主要就是以红外线技术有效的进行运行的原理来作为基础，对变电站当中的机械设备进行相关的温度测量工作，从而能够更好对变电站当中的设备实际运行的情况进行有效的监管。
红外测温的技术对变电站当中实际进行运行的设备，对其进行相关的安全监测，实际使用的技术原理就是：一般而言，物质都是由原子以及分子来讲进行组成的，而这些原子以及分子在进行排列的过程当中通常都是根据相应的规则来进行排列的，因此，原子以及分子进行排列的形式能够分成很多样，而每一种排列的形式都会形成一种物质，这也就形成了不同性质的物质。
而实际上，原子以及分子在所有的物质当中，始终都是处在一种高速运转的状态当中，可是，它们在进行运行的过程当中是有一定的规律，就是这些规律当中高速的进行运转。
2、红外测温的方法分类2.1温度判断法温度判断法主要就是对变电设备当中实际的温度进行测量的工作，并且按照相应的测量经验得到的数据，来有效的进行判断这一变电设备当中是否有发热太过的问题。
温度判断法主要的点能够分为下列几个：第一点，比较适合用在一些热点不太容易进行聚焦的变电设备当中；第二点，为了杜绝太阳带来的照射问题，同时还一定要确保相关的变电设备具有非常大的通流，一般情况下都能够在负荷晚峰时期进行工作。
2.2温差比对法温差比对法也可以称作是一种横向的比对法，从而来有效的进行判断这一变电设备是否存在一定的问题。
红外测温技术在变电站设备巡视中的应用
红外测温技术在变电站设备巡视中的应用摘要：红外测温技术是一门先进的技术，在变电站设备巡视中的作用很大。
红外测温技术的应用体现了科技的发展和时代的进步。
随着生产力的发展，红外测温技术也逐渐流行并进行改善。
落后就要挨打，如果止步于目前的技术，发展也就止步于此。
变电站的设备在逐渐更新，红外测温技术必须也要发展，这样才能跟上变电站设备需求的节奏。
换句话说，红外测温技术在变电站设备中的应用占据着很重要的地位，研究红外测温技术具有很大的意义，具有一定的参考价值。
关键词：红外测温技术；变电站；应用1 前言国家经济的发展离不开电力系统的支持，电力系统运行的安全问题一直是政府高度关注的焦点的，因此，确保电力系统安全、稳定的运行是电力工作人员与相关部门的重点工作。
近年来，随着现代科学技术的进步和发展，红外测温技术变电站设备巡视中得到了广泛的运用和发展，红外测温技术可以检测到人为检测难易察觉到的设备缺陷和问题，可以为电力设备的检修与处理提供准确的数据和信息。
加上红外测温技术具备无需停电、无需接触，准确性较高以及省时、省力等特点，在变电站设备巡视中的应用越来越广泛。
2 红外测温技术的概述2.1红外测温技术原理分析红外测温技术所利用的技术原理就是红外线技术，就是对被测物体在常规环境下所辐射出的红外热能量进行测量而实现对物体表面温度的测量，从而实现对变电站设备以及重要部位的运行温度进行监测的目的。
具体地说就是无论是变电站设备以及其他部位，还包括大自然界中的其他物体来说，都是由原子和分子通常一定的排列规则进行排列而组成，其按照不同的排列规则进行排列就会显示出不同的性质并且会辐射出不同的红外热能量，这就是热辐射现象。
而红外测温技术就是对热辐射现象进行充分利用，实现对变电站设备运行中设备的热量监测，然后根据红外热能量与物体表面温度的正比例关系和换算来得到最终的温度。
然后根据设备的温度数值以及一段时间内的温度状况来对设备运行状况进行分析和掌握，并判断其运行中存在的故障隐患。
《带电设备红外诊断技术应用导则》DL_T(3篇)
《带电设备红外诊断技术应用导则》DL_T(3篇)文章一：带电设备红外诊断技术概述一、引言随着电力系统规模的不断扩大，保证电力设备的安全运行成为电力系统管理的重要任务。
带电设备红外诊断技术作为一种无损、非接触式检测方法，已在我国电力系统得到了广泛的应用。
本文主要介绍了带电设备红外诊断技术的基本原理、设备组成、应用领域及发展趋势。
二、带电设备红外诊断技术基本原理带电设备红外诊断技术是利用红外热像仪捕捉设备运行过程中的热辐射信号，通过分析热像图，发现设备潜在的缺陷和故障。
其基本原理包括：1. 红外辐射原理：物体在温度高于绝对零度时，会向外辐射能量，辐射强度与物体温度成四次方关系。
带电设备在运行过程中，由于电流的作用，设备各部分温度存在差异，通过红外热像仪可以捕捉到这种温度差异。
2. 热传导原理：电流通过设备时，会产生热量，热量通过设备本体及周围介质进行传导、对流和辐射，形成温度场。
红外热像仪可以捕捉到这个温度场，通过热像图反映出设备的温度分布。
3. 红外热像仪原理：红外热像仪主要由光学系统、探测器、信号处理系统、显示和输出系统等组成。
光学系统负责收集被测设备的红外辐射能量，探测器将红外辐射能量转换为电信号，信号处理系统对电信号进行处理，最后将温度分布以热像图的形式显示和输出。
三、带电设备红外诊断技术应用领域1. 变压器：红外诊断技术可用于检测变压器内部绕组、绝缘材料、接头等部位的缺陷，如局部过热、绝缘老化等。
2. 开关设备：红外诊断技术可检测开关设备中的触头、母线、绝缘子等部件的缺陷，如接触不良、氧化、污闪等。
3. 绝缘子：红外诊断技术可用于检测绝缘子的缺陷，如裂纹、污闪、局部过热等。
4. 线路：红外诊断技术可检测线路的接头、绝缘子、导线等部位的缺陷，如接头过热、绝缘子损坏等。
5. 发电机：红外诊断技术可用于检测发电机定子、转子、绝缘等部位的缺陷，如局部过热、绝缘老化等。
四、带电设备红外诊断技术发展趋势1. 高分辨率：随着红外探测器技术的不断发展，红外热像仪的分辨率不断提高，使得热像图更加清晰，有利于发现微小缺陷。
变电站红外监控技术改进及应用论文
变电站红外监控技术的改进及应用摘要:现今时代,人们生活对电的依赖越来越强,对供电质量要求越来越高。
针对现有变电站红外监控技术存在的技术缺陷,提出改进措施,在实际中更好地应用以保障供电,促进科技、经济和社会的协调发展。
关键词:红外监控技术变电站1 变电站红外检测技术概况变电设备是电力系统的枢纽,其运行状态直接决定电力系统的安全和效益,而红外检测具有远距离、不停电、不接触、不解体等特点,给电力系统线路状态监测提供了一种先进手段。
变电站红外与视频监控系统可以定时定点对变电站预置各测量点每天自动进行数次温度和图像扫描,通过网络实时将各点温度、图像上传并存储于监控主机,同时能够在温度越限后自动报警,提高了变电站变电设备温度、视频监测的智能化、信息化,网络化水平。
2 变电站红外检测系统组成及技术缺陷变电站红外测温与视频监控系统由摄像机、数字云台、红外测温仪、网络视频服务器、交换机、网络通道、监控软件及监控终端等组成。
本系统最大特点是在普通的远程视频监控系统中加入高精度的数字云台和红外测温仪,组成了集视频、温度监控于一体的远程变电站自动监控系统。
该系统综合运用了多媒体视频技术、计算机网络技术、人工智能技术,实现了视频监控系统的网络化、数字化、应用的多媒体化以及管理的智能化。
变电站的设备巡视是运行人员每天都必须进行的一项重要工作。
过去其手段方法一般就是目测、手摸和耳听设备的运行情况,其中又以目测为主。
但目测的方法有着很大的局限性,对一些有发展性的缺陷较难准确发现,特别是一些在运行中较易发热的设备缺陷,要到设备发热到一定的程度后(一般都已造成运行设备不同程度的损坏)才能被发现,这样就给设备缺陷的及时发现和处理造成延误。
现在注油设备越来越少,以前较常出现的设备渗漏油现象也较少出现了,但设备异常发热的问题却占设备缺陷的大部分。
用示温蜡片对设备的发热缺陷检测,有时不能发现业已存在的故障,有时则误判为出线接头发热,致使一些开关本体内的故障得不到及时处理。
变电站红外热成像仪测温应用
浅谈变电站红外热成像仪测温应用摘要：传统条件下，变电站设备无法进行直接测温，不能及时发现设备过热缺陷。
使用红外热成像仪可以克服上述缺点，为设备安全运行提供了很好的保障。
本文将简述红外热成像仪的工作原理以及在变电站中应用时应注意的问题和使用技巧。
关键词：红外热成像仪；测温；变电站设备引言变电站作为电力系统的关键环节，对电网的安全运行起着非常重要的作用。
特别在电网大负荷、特殊运行方式等情况下，在对设备的巡检中，使用红外测温能及时发现设备热异常缺陷，把故障消灭在萌芽状态。
1 红外热成像仪的工作原理及特点我们周围的物体，只有在温度高达1000℃以上才能发出可见光，而温度在绝对零度（-273.15℃）的物质都可以产生红外线，由此可见红外线是自然界中普遍存在的辐射。
红外线是一种电磁波，在太阳光谱上红外线的波长大于可见光线，波长为0.75～1000μm，所以人眼是无法看到的。
红外热成像仪具有测温迅速、稳定、可靠、分辨率高、直观、不受电磁干扰等优点，通过光电转换、信号处理等手段将目标物体的温度分布热图像转换成视频图像。
在视频图像中，最亮的部分就是物体温度最高的部分，通过相关分析我们可以找出异常发热点，起到对设备的监测和维护作用。
2 红外测温技术的应用与效果众所周知，任何事故都不是突发的，都有一个或多或少地变化过程。
电气元件也一样，随着运行年龄的增长，逐年饱受外界大气腐蚀，内部材料老化，人员操作磨损等因素，造成接触电阻增加，致使元件温度升高。
以下为我站的红外热成像仪的一些应用：2.1 变压器。
高、中、低压套管及接头；箱体、散热器和导管。
变压器油枕，可以观察油枕中的油位是否正常（如图1）。
2.2 高压电抗器整体。
其外部部件与主变压器相似，类似与主变的检测，图2为散热器异常的图片。
2.3 避雷器元件。
最常见的是内部进水受潮。
2.4 电容器。
是否因介质损耗增大、内部放电和缺油发热等。
2.5 断路器。
接触不良引起的导流体过热、绝缘瓷套内部受潮等。
红外诊断技术在变电站设备运行维护中的应用
１红外诊断技术概述
１１ ． 红外 诊断技 术原 理
运行 中 的变 电设 备如 果存在 某 些缺 陷 ，高 电压 、 大
电流 导致 的热效 应 可能会 使设 备 的机械 性 能发 生变 化 ， 绝 缘 性 能劣 化 ， 生 击 穿现 象 甚至 设 备烧 毁 事 故 ， 重 产 严 影 响整个 电力 系统 的安全 稳定运 行 。
５结 论
变 电站 运行 维护 中大 量 的实践 证 明 ， 红外 诊 断技 术 是监 视设 备运 行状 况 的主要 手段 之 一 ， 行 管理 部 门要 运 加强 对运 行人 员红 外诊 断设 备使 用 、红外 诊断 方法 、 红 外 诊 断分 析软件 的 培训 工作 ， 变 电站运 行人 员正确 的 使 使 用红 外诊 断技术 。 运行 管理部 门要对 各种 红外 诊断成 像 图进 行梳 理 ， 归纳 分 析 ， 不断积 累一 些 典型 的温度 数
受阻挡 ， 可有 效监 测 。 都 致热 效应 部位 裸露 的外部 缺 陷，
可用红外检测仪器直接检测出的缺陷。 致热效应部位被
封 闭的 内部 缺 陷 ， 能 用 红外 检测 仪器 直 接检 测 ， 可 不 但 以通过 设 备表 面的温 度场 进 行 比较 、 析和 计算 来确 定 分
的缺 陷。
３红外诊断的操作 方法
红 外诊 断 红外测 温 工作至 少应 有 两人 以上 进行 ， 一
人 手 持 红 外 热 像 仪 进 行 测 温 ， 人 进 行 记 录 及 监 护 。 开 一
发现 电气设 备运行 中的异 常和缺 陷 。
机 后应 正确 设 置发 射率 ， 境温 度和 测量 距 离 。一 般先 环
测 点的距 离 一致 ， 方位 一致 并正确 选择 测 量距 离和测 量
远红外测温技术在变电站中的应用
效 的确 定 电气 设 备故 障 的方法 。是我 国近几 年从 欧
美 国家 引进 的新 型非接 触 测试 技术 ，电力 行业 已普 遍采 用 。远红 外测 温技 术在发 电厂 和 变 电站 主要 是
与 传统 测温 仪 相 比 ，远 红外 测温 具 有 以下 的技
术 特点 。
用在 测量 电气 设备 温度 ，ＩＮ 量 电气设 备 通 人 电流 ￣ Ｉ ］
（） ５ 既可定 性 反 映设 备 的故 障存 在 与 否 ， 又能 定 量地 反映故 障严重 程度 。可 以适 当延 长设备试 周期 ，
第 ６期
张金龙等 ： 远红外测温技术在 变电站中的应用
・ ５・ ５
逐 步达 到代 替预 试 ， 减少 停 电 ， 少误 操 作 等不 安全 减
因素 。节省 大量人 力 、 力和 时间 。 物 （ ） 老 旧或存 在 隐患 的设 备 ， 以随 时跟 踪监 ６对 可
段单 一 ， 作方便 。 操
２ 远 红外 测 温 技 术 的 基本 原 理 和 特 点
２１ 基本原 理 ．
物理 学研 究表 明 ，世 间万 物都 会 发射 人 眼看 不 见 的 红外 辐射 能量 ， 而且 ， 体 的 温度 越 高 ， 物 发射 的 红外 辐射 能 量越 强 。带 电设备 的 红外 诊 断技 术就 是 这样 一 门新兴 的学科 。它 是利 用 带 电设备 的致热 效
人员 随 时调用 。
对零 度 （２ ３Ｃ） 一 ７ 的任 何物 体都 会 因 自身 的分 子运 动 ｏ 而辐射 出不 同波长 的红 外线 原 理 。电气 设 备 的温 度
都高于绝对零度， 都是红外辐射源 ， 温度高的部件辐
射 较强 ， 度低 的部 件 辐射 较弱 ， 红外 测 温仪 就是 温 远 把 被测 物体 辐射 出的红 外线 ， 过镜 头接 收 ， 转换 通 并 成 相应 的 电信号 ，经 过 专 门信号 处理 系 统放 大后 转 成视 频 ，在屏 幕上 显 示 出与物 体表 面 热分 布 相应 的
红外检测技术在变电站热故障检测中的应用
测， 便于检修人员及 时采取合理、 可靠的处理措施 ， 减 少设备 因过 热缺 陷 而造 成 的事 故 停 电 ， 保证 了 电力安
全生产 和可 靠供 电 ， 有重 要 的意 义 。 具
参考 文献
［ ］ 王伟聪． １ 探讨红 外热像技术在输 电设备故 障诊断 中的应 用［］ 黑 Ｊ．
龙 江 科 技 信 息 ，０ ０ ２ ：４ ２ １ （６）５ ．
性 。 目前 ，２ ｋ ２ ０ Ｖ以下 变 电站 基 本 实 行 集 控 管理 和无
择某一区域（ ２区域 Ｃ ）显示该 区域 的平均温度 ， 图 １， 从设
备各点的热度来判断是否存在故障点， 如图 ２ 所示。
人值 班管 理模 式 ， 现遥 测 、 信 、 实 遥 遥控 和遥 调远 动 控
制。利用红外热像技术 ， 有效进行在线检测和故障诊 断 ， 但可 以有 效地 降低 因高压带 来 的检测危 险 ， 不 而且 对电气设备的早期故障缺陷及绝缘性能做出可靠的预
值 的 比较 ， 偏离 值较 大 的区域 进行 分析 ， 一步诊 断 对 进 设 备发 热 的原 因。
曩 ห้องสมุดไป่ตู้
．＊ １ ＩＯ Ｃ ５
● ５５
［ ］ 郑新 才． 明， ２ 李 张静． 红外检测技术在 电力设备故障诊 断中的应 用 ［］ 电气应 用，０ ７ １ ） ８—１ ． Ｊ． ２０ （ ０ ： ０ ［ ］ 陈楠． ３ 红外检测技术在输 变电设备 中的应用［ ］ 华 中电力。０ ９ Ｊ． ２０ 。
３ 红 外 图像 分 析 系统 的应 用
利用红外热像仪 Ｉ９ ８ ｌ 对设备进行图像或视 Ｒ ２ ｕ Ｐｓ
频的数据采集 ， 通过高德红外图像分析系统软件 Ｉ － ｒ Ａ ｎｌ ｅ 进行分析 ， ａ ｓｒ ｙ 可以准确诊断设备的运行情况 ， 从而
红外测温在变电站设备发热中的应用
高曼龙 张凯 白睿
摘 要 ： 电力 系 统 中 ， 在 由于 电气 设 备 发 热 缺 陷 而 引 发 的 设备 事 故
频 繁 发 生 ， 而 影 响 电网 的稳 定 运行 。 外 测 温 技 术在 变 电运 行 中 的 从 红
（ 州 公司 忻 供电 ’
免 电力 系 统 事 故 发 生 。本 文概 述 了 电气 设备 红 外 测 温 技 术 的基 本原
红外 测 温技 术在 设备 检测 中 的应 用是 比较 广泛 的 ， 操 作 也 比较 简 单 ， 可保持 原来 的系统 运行 状态 。运 用 这一技 进 行 了 分析 说 明 。 关 键 词 ： 外 测 温 缺 陷 红 术 进行 监 测 ， 能够监 测到 真实 可靠 的信 息 ， 障操作安 全 。 保 ② 采 用被 动式 检 测 ， 操作 上 不 复杂 也不麻 烦 。 因为红 ０ 引言 外 监 测探 测 设备相 关部 位 自身 发射 的红 外辐 射 能量 ， 以 可 我们 在检 测 电气 设 备 发热 故 障时 ， 以采 用一 种行 之 可 有 效 的办 法就 是红 外测 温技 术。它是 一种 产生 于欧 美 国家 不利 用 辅助 信 号 源 ， 可 以不 利用 其 他 的检 测 装 置 ， 能 也 便 这样 能够 保 的 新 型 非接 触 测 试 技 术 ，我 国近 几年 才从 国外 引进 并 应 够尽 快 的找 到运 行 中 设备 的一 些不 正常运 、 不取 样 、 不解 体。 我们 运 用红 外测 温 技 术 对 设备 进 行监 测 时 ， 设备 正 常工 作 时 ， 想 实现 其 要 监 测功 能 ， 要找 出设 备故 障 引起 的异 常红 外辐射 和 异常 需
温度 场。
应 用 越 来 越 广 泛 ，高 压 设 备 中 一 些 比较 隐 蔽 或者 发展 中 的缺 陷不 容 易 发 现 ， 可通 过 红 外 测 温 技 术 及 时 发 现 缺 陷 并 进 行 准确 的 处理 ， 但 避
红外测温技术在变电运行中的应用分析
红外测温技术在变电运行中的应用分析【摘要】随着电网规模的不断扩大，安全问题已成为变电设备运行过程中最重要的问题。
电气设备过热是引发事故，影响电网正常运行的主要缺陷。
红外测温技术可以对运行中的电力设备进行及时的检测。
本文通过对红外测温技术介绍，结合变电站日常维护测温的实例分析，提出红外测温技术注意事项【关键词】红外测温变电运行设备检测1 引言随着变电设备的数量的不断增加，设备带来的隐患也与日俱增。
红外测温技术自引进我国，由于其不停电、不接触、不取样，方便快捷等优点，目前已在变电站维护工作中广泛应用。
通过对设备缺陷的及时检测、早发现、早处理，大大提高了电网的安全性和稳定性。
2 红外测温技术运行原理物体内部的分子、原子、电子在运动过程中，向下跃迁会向外辐射能量，成为热辐射。
变电设备不同部位的电阻不同，因此在电流电压作用下，温度也各不相同。
由于物体都具有放射红外辐射的功能，并且温度越高，红外辐射越强。
红外测温技术通过将变电设备辐射功率信号，转变成能被看见的设备温度并显示变化情况。
诸如：天气、杂物、人为操作不当等因素引起的电力设备损耗、泄漏电及接触电阻增大，都会导致温度的上升。
红外测温会将温度过高部位变成图像信号，通过分析信号的变化技术专家找出问题所在，并及时处理。
3 红外测温技术在变电运行中的实际应用3.1 提高设备巡视工作质量设备运行人员每天都要对变电站设备进行巡视，主要工作方法为：目测、耳听、手摸等。
其中最常用、最直接的方法是目测，由于人的视力范围有限，只能发现一些易发现或表面问题，而不易察觉延展性问题。
如：一些变电设备在温度稍微升高时不会引起注意，只有温度过高时才会暴露设备缺陷，这时设备已经有所损坏，需耗费大量的人力物力。
红外测温技术能随时监控设备温度变化情况，弥补了人为目测带来的局限性，保证了变电设备的安全运行。
3.2 隔离开关刀口发热造成隔离开关刀口发热的主要因素是：隔离开关由于长期暴露在空气中，经过氧化作用，设备表面形成氧化膜，导致表面电阻和接触电阻增加，出现局部发热现象（见图1、图2所示）。
220kV变电站设备运行维护中红外诊断技术的运用
220kV 变电站设备运行维护中红外诊断技术的运用发布时间：2021-06-25T14:53:59.793Z 来源：《当代电力文化》2021年7期作者：曹伟[导读] 随着经济在不断进步，科技的发展也在与日俱增曹伟国网山西省电力公司晋中供电公司山西省晋中市 030600摘要：随着经济在不断进步，科技的发展也在与日俱增。
特别是在人们生产生活中带来不小影响的电力行业更是得到了飞速的发展，大量的先进技术被投入到电力运行中去，为人们提供着源源不断的电力能源。
在各种新科技中，红外诊断技术则是得到了大家比较多的关注度。
本文就为大家简单介绍了红外诊断技术的原理、特点及操作方法，并且对其在变电站设备运行维护中的重要应用作了详细分析。
关键词：红外诊断技术；220kV变电站设备；运行维护引言一般来说，在电路出现故障需要检修时，大多数都是由于设备局部温度过高导致的。
在变电站的设备中，主要有两种发热的设备：电压制热和电流制热。
前者主要是由于电压的作用所导致，例如避雷针、互感器等；后者发热则主要是电流的效应所造成的，主要有导线、线板、电线接头等。
因此，对于电力设备温度的监测就是重中之重了。
而在之前对于监测工作的开展，主要就是采用接触法，仪器也都是温度计，热电偶之类的，在我国部分电力部门则主要通过将腊片安装在仪器表面进行温度的测量。
但是在这些仪器的使用过程中，都需要关闭电源进行断电操作，而且对于安装较高的电力设备，在测量时也存在着一定的安全隐患。
因此，红外诊断技术的使用就很好的解决了这些问题。
1 红外诊断技术1.1 红外诊断的基本原理设备运行中出现的问题，一般都是由于电路出现故障而致使局部温度升高，就比如人的身体出问题而使体温升高引起发烧一样。
此时，大量的红外辐射从仪器设备中不断地被发射出来，并随着温度的升高而增强。
而红外诊断技术就是通过红外仪器对正在工作的电力设备所散发的辐射能量强度进行测定，从而比较设备表面各处的温度不同，来判断设备运行过程中的健康状态，或者发现出现故障的具体位置，进一步进行检查调整。
红外诊断技术在电网的几种典型应用
红外诊断技术在电网的几种典型应用1. 引言1.1 红外诊断技术简介红外诊断技术是一种基于红外辐射原理的非接触式检测技术，利用物体发出的红外辐射来分析物体的温度分布和表面状况。
红外辐射具有热学特性，不受光照等外界环境影响，适用于各种复杂环境条件下的检测。
红外诊断技术在电网领域得到广泛应用，可以有效地帮助运维人员提前发现设备故障、监测电力线路负荷、检测变电站温度、识别局部放电等问题。
红外诊断技术通过红外热像仪等设备采集物体表面的红外图像，然后利用图像处理和分析技术对红外图像进行处理，提取出物体的温度信息和热学特性。
通过对温度异常、热斑等现象的分析，可以快速准确地定位设备故障点、监测电力线路负荷，帮助电网运维人员及时采取措施，确保电网的安全稳定运行。
红外诊断技术在电网的应用有着广泛的前景和重要意义，可以提高电网设备的检测效率和准确性，保障电网的安全运行。
展望未来，红外诊断技术将继续发展完善，为电网运维工作提供更加可靠的技术支持。
2. 正文2.1 电力设备故障检测电力设备的故障检测是红外诊断技术在电网中的重要应用之一。
通过红外摄像机可以实时监测电力设备的温度变化，及时发现异常情况并进行预警和维护，有效提高电网的安全性和可靠性。
红外摄像机可以用于监测变压器的温度分布情况。
变压器是电网中重要的电力设备，一旦出现故障可能会造成严重的后果。
通过红外摄像机可以对变压器的各个部位进行快速扫描，实时监测温度变化，发现异常热点，及时进行检修和维护，防止故障扩大。
红外技术还可用于检测电缆连接器和开关设备的接触不良情况。
电缆连接器和开关设备是电力设备中最常见的故障部件之一。
通过红外摄像机可以快速检测接触处的温度变化，发现接触不良问题，及时排除隐患，确保设备正常运行。
红外诊断技术在电力设备故障检测中具有重要的应用价值，能够及时发现设备故障隐患，确保电网的安全运行。
随着技术的不断进步和红外设备的普及应用，电力设备的故障检测将更加精准和有效。
红外成像技术在变电站电气设备中的应用
红外成像技术在变电站电气设备中的应用随着电力系统的不断发展，变电站的电气设备已经成为电力系统的核心组成部分。
然而，随着变电站的规模越来越大，设备数量也不断增加，电气设备的维护和检修难度也日益加大。
为了提高变电站电气设备的安全性和可靠性，红外成像技术在变电站电气设备中的应用变得越来越广泛。
红外成像技术是一种通过红外热像仪采集物体的热辐射图像，从而了解物体温度分布情况的技术。
利用红外成像技术可以非接触、快速、全面地对电气设备进行检测。
变电站的电气设备通常工作在高压、高温和高湿等恶劣环境下，红外成像技术可以有效地检测出设备的异常温度，为设备的维护和检修提供强有力的支持。
在变电站的电气设备中，红外成像技术可以应用于以下几个方面：1. 检测设备温度异常变电站的电气设备通常都运行在高温和高电流的环境下，如果设备工作温度过高，则可能出现设备故障的风险。
通过红外成像技术可以快速检测设备的温度分布情况，发现设备温度异常所在，并及时采取措施，避免设备出现故障。
2. 寻找电击火花和接触不良电击火花和接触不良是变电站电气设备偶尔会出现的故障，这些故障可能会导致设备运行不稳定甚至引起爆炸。
利用红外成像技术可以检测出设备的火花和热点异常，发现接触不良等问题，并及时进行处理。
3. 评估设备的热稳定性设备的热稳定性是判断设备是否正常运行的重要指标。
通过红外成像技术可以对设备进行全面的温度分布检测，评估设备的热稳定性，及时发现设备的问题并进行处理。
总的来说，红外成像技术在变电站电气设备中的应用，可以提高变电站电气设备的安全性和可靠性。
通过红外成像技术的检测和评估，可以及时发现设备存在的问题，及时进行处理，避免设备出现故障或者爆炸等事故。
因此，在变电站电气设备中的红外成像技术应用将越来越受到重视，成为变电站设备的重要保障之一。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
红外技术在变电站的应用
随着现代科技的不断发展，红外技术在各个领域的应用也越来越广泛。
在电力行业中，红外技术在变电站的应用起到了非常重要的作用。
本文将重点介绍红外技术在变电站中的应用。
一、红外热像仪在变电站的应用
红外热像仪是红外技术中最常见的设备之一，它可以通过检测目标物体的红外辐射来获取物体的温度分布图像。
在变电站中，红外热像仪可以用于检测变电设备的温度异常情况，及时发现潜在的故障隐患。
变电站中的许多设备，如变压器、开关设备等，都会因为电流的流动而产生热量。
通过红外热像仪，工作人员可以快速检测这些设备的温度分布情况。
如果发现某些设备的温度异常高，就可以及时采取措施，避免设备的过热导致故障。
红外热像仪还可以用于检测变电设备的接触不良情况。
在变电站中，设备的接触不良会导致电流的不正常流动，进而产生大量的热量。
通过红外热像仪，工作人员可以检测设备接触点的温度分布情况，判断是否存在接触不良的问题。
二、红外测温仪在变电站的应用
红外测温仪是一种常见的便携式设备，它可以通过测量目标物体的
红外辐射来获取物体的温度。
在变电站中，红外测温仪可以用于测量变电设备的温度，帮助工作人员了解设备的运行情况。
通过红外测温仪，工作人员可以快速、准确地测量变电设备的温度。
例如，在检修变压器时，可以使用红外测温仪测量变压器的各个部位的温度，判断变压器是否正常工作。
同时，红外测温仪还可以用于检测电缆的温度，及时发现电缆的过载情况。
三、红外线摄像机在变电站的应用
红外线摄像机是一种可以拍摄红外图像的设备，它可以将红外辐射转化为可见光图像，通过显示器展示给工作人员。
在变电站中，红外线摄像机可以用于检测设备的热量分布情况，帮助工作人员了解设备的工作状态。
通过红外线摄像机，工作人员可以实时观察变电设备的热量分布情况。
如果发现某些设备存在过热的情况，就可以立即采取措施，避免设备的故障发生。
此外，红外线摄像机还可以用于检测变电站周围的环境温度，及时发现温度异常情况。
红外技术在变电站的应用不仅可以提高设备的安全性，减少故障的发生，还可以提高工作人员的工作效率。
通过红外技术，工作人员可以快速获取设备的温度信息，及时采取措施，避免设备的损坏。
同时，红外技术还可以帮助工作人员进行设备的巡检，减少人力资源的浪费。
红外技术在变电站中的应用十分广泛。
通过红外热像仪、红外测温仪和红外线摄像机等设备，工作人员可以及时了解设备的温度分布情况，判断设备是否存在故障隐患。
红外技术的应用不仅提高了设备的安全性，还提高了工作人员的工作效率，为电力行业的发展做出了重要贡献。
